TOYOTA PROACE VERSO 2020 Instructieboekje (in Dutch)

31
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
Bij de berekening van de resterende hoeveelheid af te leggen kilometers kan ook de factor tijd worden meegewogen, afhankelijk van de rijgewoontes van de bestuurder.De sleutel kan dus ook gaan branden als het inter val in tijd sinds de laatste onderhoudsbeurt, zoals vermeld in het onderhoudsschema van de fabrikant, is overschreden.Bij dieseluitvoeringen wordt de moersleutel mogelijk eerder weergegeven dan ver wacht, afhankelijk van de mate waarin de kwaliteit van de motorolie achteruit gaat (afhankelijk van het land van verkoop).De afname van de kwaliteit van de motorolie is afhankelijk van de rijomstandigheden van de auto.
Op 0 zetten van de onderhoudsindicatorAls u na deze handeling de accu wilt loskoppelen, vergrendel dan de auto en wacht minimaal 5 minuten. Het op 0 zetten van de onderhoudsindicator zal anders niet worden opgeslagen.
U kunt op elk moment de onderhoudsinformatie weergeven.De onderhoudsindicator moet na elke onderhoudsbeurt op 0 gezet worden.Als u zelf het onderhoud van uw auto uitvoert, zet dan het contact af en:
Opnieuw weergeven van de onderhoudsinformatie
F Druk op deze knop en houd deze ingedrukt,
F Zet het contact aan; de kilometerteller begint terug te tellen,F Laat de knop los als het display "=0" aangeeft; de sleutel verdwijnt.
F Druk op deze knop.
De onderhoudsinformatie wordt enkele seconden weergegeven en verdwijnt vervolgens weer.
1
Instrumentenpaneel

32
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
Motorolieniveaumeter
Bij uitvoeringen met een motorolieniveaumeter wordt bij het aanzetten van het contact het motorolieniveau enkele seconden weergegeven, gelijktijdig met de onderhoudsindicator.
Een controle van het olieniveau is alleen betrouwbaar als de auto op een vlakke, horizontale ondergrond staat en de motor minstens 30 minuten niet heeft gedraaid.
Olieniveau correct
Als het motorolieniveau in orde is, wordt een melding op het instrumentenpaneel weergegeven.
Te weinig olie
Als het motorolieniveau te laag is, wordt een melding op het instrumentenpaneel weergegeven.Controleer het olieniveau met de peilstok. Als blijkt dat het olieniveau te laag is, moet olie worden bijgevuld om te voorkomen dat ernstige motorschade ontstaat.
Storing motorolieniveaumeter
Als de motorolieniveaumeter defect is, wordt een melding op het instrumentenpaneel weergegeven. Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Oliepeilstok
2 merktekens op de peilstok:- A = maxi; het olieniveau mag nooit boven dit niveau uitkomen,- B = mini; als het olieniveau niet boven het niveau B uitkomt, moet het voor de motor van uw auto voorgeschreven type motorolie worden bijgevuld via de vulopening.
Raadpleeg de desbetreffende rubriek voor de plaats van de peilstok en het bijvullen van motorolie bij de dieselmotor.
Instrumentenpaneel

33
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

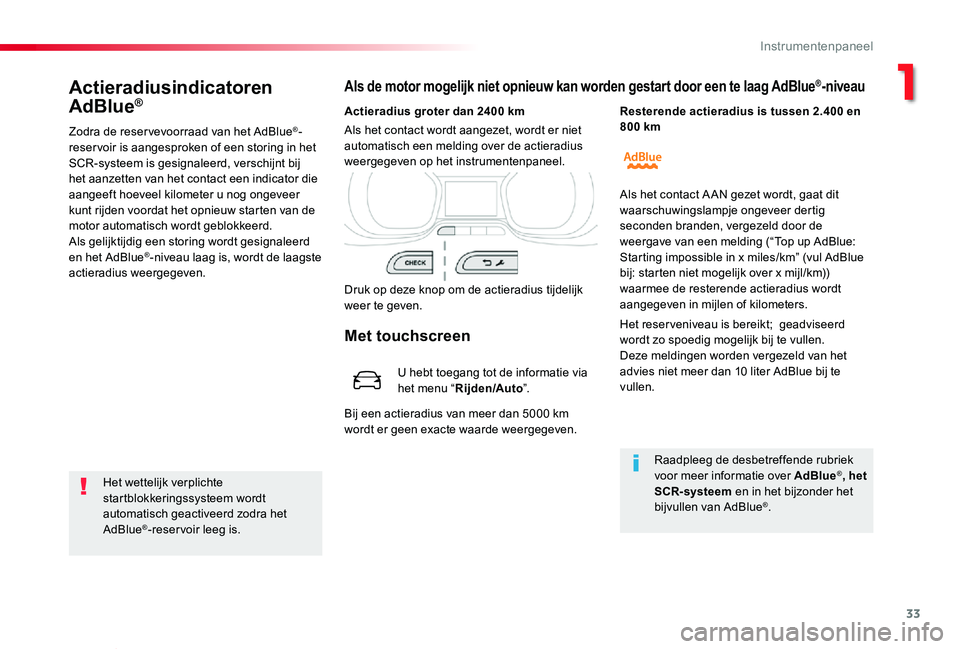

Actieradiusindicatoren
AdBlue®
Zodra de reser vevoorraad van het AdBlue®-reser voir is aangesproken of een storing in het SCR-systeem is gesignaleerd, verschijnt bij het aanzetten van het contact een indicator die aangeeft hoeveel kilometer u nog ongeveer kunt rijden voordat het opnieuw starten van de motor automatisch wordt geblokkeerd.Als gelijktijdig een storing wordt gesignaleerd en het AdBlue®-niveau laag is, wordt de laagste actieradius weergegeven.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®-niveau
Het wettelijk verplichte startblokkeringssysteem wordt automatisch geactiveerd zodra het AdBlue®-reservoir leeg is.
Actieradius groter dan 2400 km
Druk op deze knop om de actieradius tijdelijk weer te geven.
Bij een actieradius van meer dan 5000 km wordt er geen exacte waarde weergegeven.
Als het contact wordt aangezet, wordt er niet automatisch een melding over de actieradius weergegeven op het instrumentenpaneel.
Raadpleeg de desbetreffende rubriek voor meer informatie over AdBlue®, het SCR-systeem en in het bijzonder het bijvullen van AdBlue®.
Resterende actieradius is tussen 2.400 en 800 km
Als het contact A AN gezet wordt, gaat dit waarschuwingslampje ongeveer dertig seconden branden, vergezeld door de weergave van een melding (“Top up AdBlue: Starting impossible in x miles/km” (vul AdBlue bij: starten niet mogelijk over x mijl/km)) waarmee de resterende actieradius wordt aangegeven in mijlen of kilometers.
Het reser veniveau is bereikt; geadviseerd wordt zo spoedig mogelijk bij te vullen.Deze meldingen worden vergezeld van het advies niet meer dan 10 liter AdBlue bij te vullen.
Met touchscreen
U hebt toegang tot de informatie via het menu “Rijden/Auto”.
1
Instrumentenpaneel

34
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

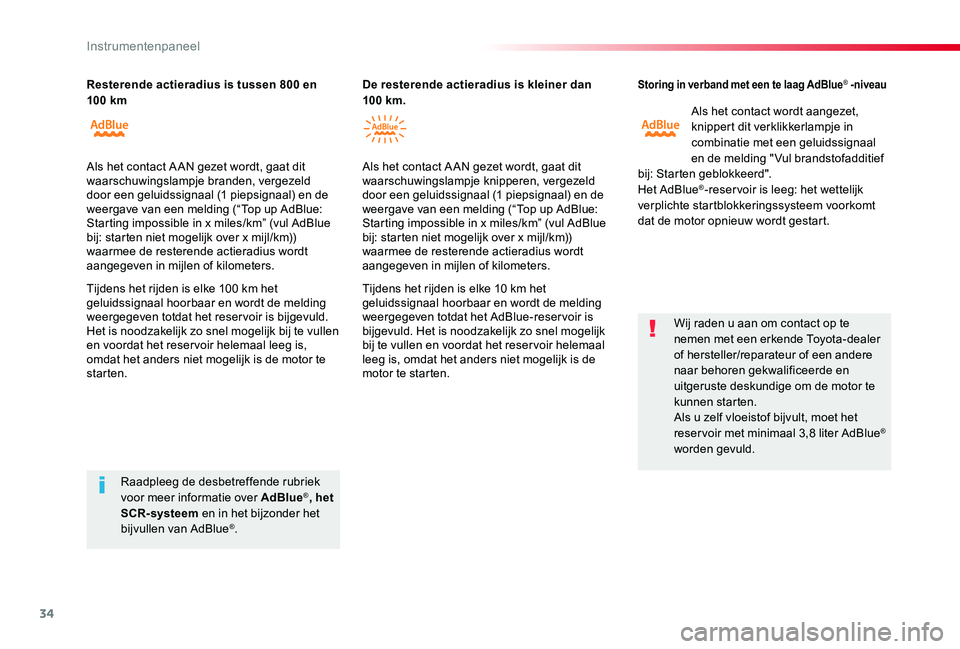

Storing in verband met een te laag AdBlue® -niveau
Als het contact wordt aangezet, knippert dit verklikkerlampje in combinatie met een geluidssignaal en de melding " Vul brandstofadditief bij: Starten geblokkeerd".Het AdBlue®-reser voir is leeg: het wettelijk verplichte startblokkeringssysteem voorkomt dat de motor opnieuw wordt gestart.
Wij raden u aan om contact op te nemen met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om de motor te kunnen starten.Als u zelf vloeistof bijvult, moet het reser voir met minimaal 3,8 liter AdBlue® worden gevuld.
Raadpleeg de desbetreffende rubriek voor meer informatie over AdBlue®, het SCR-systeem en in het bijzonder het bijvullen van AdBlue®.
Resterende actieradius is tussen 800 en 100 kmDe resterende actieradius is kleiner dan 100 km.
Als het contact A AN gezet wordt, gaat dit waarschuwingslampje branden, vergezeld door een geluidssignaal (1 piepsignaal) en de weergave van een melding (“Top up AdBlue: Starting impossible in x miles/km” (vul AdBlue bij: starten niet mogelijk over x mijl/km)) waarmee de resterende actieradius wordt aangegeven in mijlen of kilometers.
Tijdens het rijden is elke 100 km het geluidssignaal hoorbaar en wordt de melding weergegeven totdat het reser voir is bijgevuld. Het is noodzakelijk zo snel mogelijk bij te vullen en voordat het reser voir helemaal leeg is, omdat het anders niet mogelijk is de motor te starten.
Als het contact A AN gezet wordt, gaat dit waarschuwingslampje knipperen, vergezeld door een geluidssignaal (1 piepsignaal) en de weergave van een melding (“Top up AdBlue: Starting impossible in x miles/km” (vul AdBlue bij: starten niet mogelijk over x mijl/km)) waarmee de resterende actieradius wordt aangegeven in mijlen of kilometers.
Tijdens het rijden is elke 10 km het geluidssignaal hoorbaar en wordt de melding weergegeven totdat het AdBlue-reser voir is bijgevuld. Het is noodzakelijk zo snel mogelijk bij te vullen en voordat het reser voir helemaal leeg is, omdat het anders niet mogelijk is de motor te starten.
Instrumentenpaneel

35
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
Starten geblokkeerd
Elke keer dat het contact wordt aangezet, gaan deze verklikkerlampjes branden in combinatie met een geluidssignaal en de melding "Storing emissieregeling: Starten geblokkeerd".
U hebt de limiet van de geautoriseerde rijfase overschreden: het startblokkerringssysteem voorkomt dat de motor opnieuw wordt gestart.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om de motor te kunnen starten.

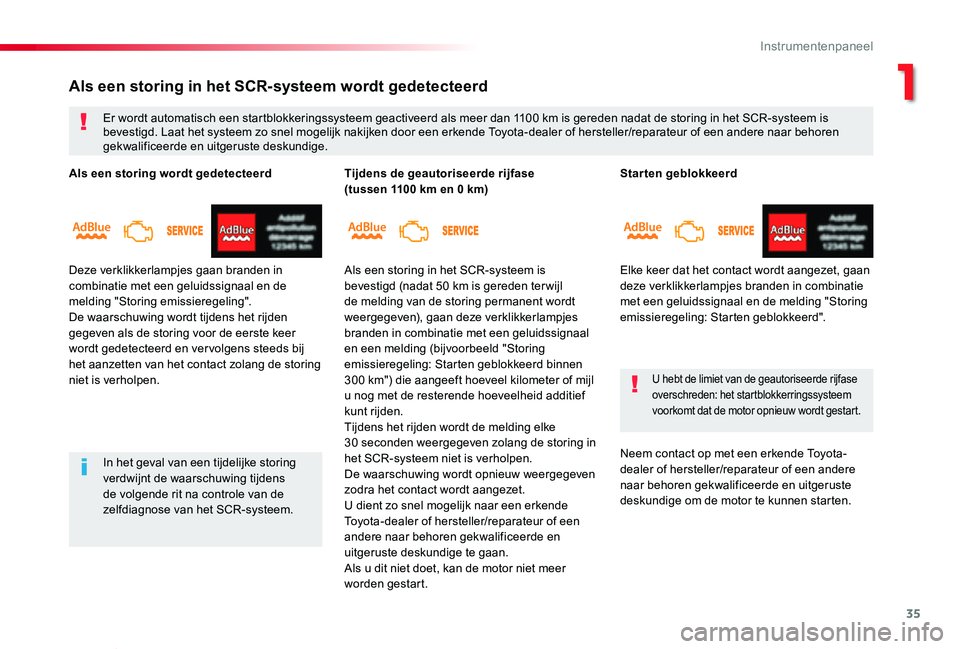

Als een storing in het SCR-systeem wordt gedetecteerd
Er wordt automatisch een startblokkeringssysteem geactiveerd als meer dan 1100 km is gereden nadat de storing in het SCR-systeem is bevestigd. Laat het systeem zo snel mogelijk nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
In het geval van een tijdelijke storing verdwijnt de waarschuwing tijdens de volgende rit na controle van de zelfdiagnose van het SCR-systeem.
Als een storing wordt gedetecteerd
Deze verklikkerlampjes gaan branden in combinatie met een geluidssignaal en de melding "Storing emissieregeling".De waarschuwing wordt tijdens het rijden gegeven als de storing voor de eerste keer wordt gedetecteerd en ver volgens steeds bij het aanzetten van het contact zolang de storing niet is verholpen.
Tijdens de geautoriseerde rijfase (tussen 1100 km en 0 km)
Als een storing in het SCR-systeem is bevestigd (nadat 50 km is gereden ter wijl de melding van de storing permanent wordt weergegeven), gaan deze verklikkerlampjes branden in combinatie met een geluidssignaal en een melding (bijvoorbeeld "Storing emissieregeling: Starten geblokkeerd binnen 300 km") die aangeeft hoeveel kilometer of mijl u nog met de resterende hoeveelheid additief kunt rijden.Tijdens het rijden wordt de melding elke 30 seconden weergegeven zolang de storing in het SCR-systeem niet is verholpen.De waarschuwing wordt opnieuw weergegeven zodra het contact wordt aangezet.U dient zo snel mogelijk naar een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige te gaan.Als u dit niet doet, kan de motor niet meer worden gestart.
1
Instrumentenpaneel

36
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
Kilometerteller en dagteller
De kilometerteller en dagteller worden gedurende 30 seconden weergegeven bij het afzetten van het contact, bij het openen van het bestuurdersportier en bij het vergrendelen en ontgrendelen van de auto.
Voor reizen in het buitenland kan de eenheid van de afstand worden aangepast: de snelheid moet namelijk worden weergegeven in de officiële eenheid van het land (km of mijl). De eenheid kan bij stilstaande auto worden gewijzigd via het configuratiemenu van het display.
Kilometerteller
Deze teller geeft de totale kilometerstand van de auto aan.
Dagteller
Deze teller geeft het aantal gereden kilometers weer sinds de bestuurder de teller op 0 heeft gezet.
F Druk bij aangezet contact op deze knop tot de dagteller op 0 staat.
Instrumentenpaneel

37
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02

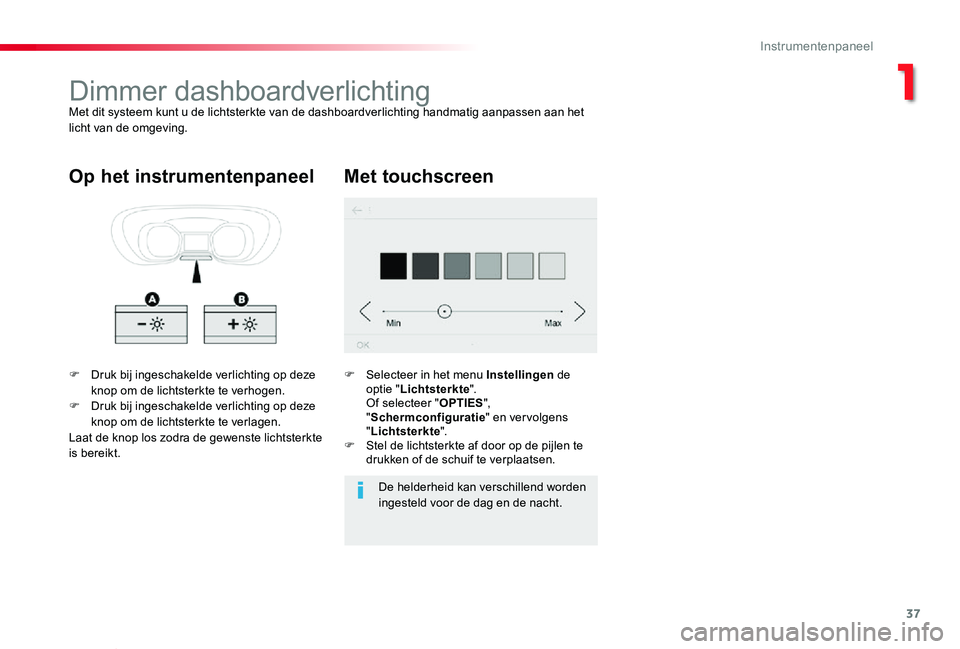

Dimmer dashboardverlichtingMet dit systeem kunt u de lichtsterkte van de dashboardverlichting handmatig aanpassen aan het licht van de omgeving.
F Druk bij ingeschakelde verlichting op deze knop om de lichtsterkte te verhogen.F Druk bij ingeschakelde verlichting op deze knop om de lichtsterkte te verlagen.Laat de knop los zodra de gewenste lichtsterkte
is bereikt.
Op het instrumentenpaneelMet touchscreen
F Selecteer in het menu Instellingen de optie "Lichtsterkte". Of selecteer "OPTIES", "Schermconfiguratie" en ver volgens "Lichtsterkte".F Stel de lichtsterkte af door op de pijlen te drukken of de schuif te verplaatsen.
De helderheid kan verschillend worden ingesteld voor de dag en de nacht.
1
Instrumentenpaneel

38
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
De boordcomputer geeft actuele informatie over het rijden (actieradius, brandstofverbruik...).
Boordcomputer
Weergave van de informatie
F Druk herhaaldelijk op deze toets op het uiteinde van de ruitenwisserschakelaar om de verschillende onderwerpen weer te geven.
F Of druk op de rolknop op het stuurwiel (volgens uitvoering).
- Actuele informatie:● actieradius,● actueel brandstofverbruik,● de teller van het Stop & Start-systeem.
De trajecten "1" en "2" zijn onafhankelijk en hebben dezelfde eigenschappen.Traject "1" kan bijvoorbeeld gebruikt worden voor een dagelijks verbruik en traject "2" voor een maandelijks verbruik.
- Traject "2":● gemiddelde snelheid,● gemiddeld brandstofverbruik,● de afgelegde afstand, voor het tweede traject.
- Traject "1":● gemiddelde snelheid,● gemiddeld brandstofverbruik,● de afgelegde afstand, voor het eerste traject.
Afhankelijk van de uitvoering van uw auto kan een 2e traject worden weergegeven.
Instrumentenpaneel

39
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
Traject resetten
Instrumentenpaneel met LCD-tekstdisplay
F Druk zodra het gewenste traject wordt
aangegeven de toets op het uiteinde van de ruitenwisserschakelaar langer dan twee seconden in.
F Of druk langer dan twee seconden op de rolknop op het stuurwiel (volgens uitvoering).
F Druk zodra het gewenste traject wordt aangegeven de resettoets van het instrumentenpaneel langer dan twee seconden in.
Instrumentenpaneel met LCD-tekst- of matrixdisplay
1
Instrumentenpaneel

40
ProaceVerso_nl_Chap01_instruments-de-bord_ed2019_V02
Enkele definities
Actieradius
(km of miles)Aantal kilometers dat u nog met de resterende hoeveelheid brandstof kunt rijden (berekend op basis van het gemiddelde verbruik over de laatste afgelegde kilometers).
Deze waarde kan variëren door een gewijzigde rijstijl of het rijden op een helling, waardoor het momentele brandstofverbruik aanzienlijk kan wijzigen.
Als de actieradius minder dan 30 km bedraagt, verschijnen streepjes op het display. Na het tanken van minimaal 8 liter brandstof wordt de actieradius opnieuw berekend en weergegeven als deze meer dan 100 km bedraagt.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als er tijdens het rijden continu streepjes worden weergegeven in plaats van cijfers.
Deze functie wordt alleen weergegeven bij snelheden vanaf 30 km/h.
Huidig verbruik
(l/100 km, km/l of mpg)Berekend over de laatste verstreken seconden.
Gemiddeld verbruik
(l/100 km, km/l of mpg)Berekend sinds de laatste nulstelling van de trajectgegevens.
Gemiddelde snelheid
(km/h of mph)Berekend sinds de laatste nulstelling van de trajectgegevens.
Afgelegde afstand
(km of miles)Berekend sinds de laatste nulstelling van de trajectgegevens.
Stop & Start-teller
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met het Stop & Start-systeem, registreert een teller hoelang de STOP-stand tijdens een traject is geactiveerd.De teller wordt elke keer als u het contact aanzet weer op nul gezet.
Instrumentenpaneel
