TOYOTA PROACE VERSO 2020 Manual de utilizare (in Romanian)

311
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02
F Desprindeți capacul trăgând în partea superioară stânga și apoi dreapta.F Eliberați complet capacul și întoarceți-l.
BunăArsă
Clește de siguranțe
Acces la scule
F Scoateți cleștele de siguranțe din locaș.
Cleștele se află în spatele capacului casetei cu siguranțe, pe montant, sub planșa de bord.
Înainte de a înlocui o siguranță:F trebuie identificată și remediată cauza defecțiunii,F toți consumatorii electrici trebuie opriți,F autovehiculul trebuie să fie imobilizat și contactul luat,F identificați siguranța arsă utilizând tabelele și schițele de pe paginile următoare.

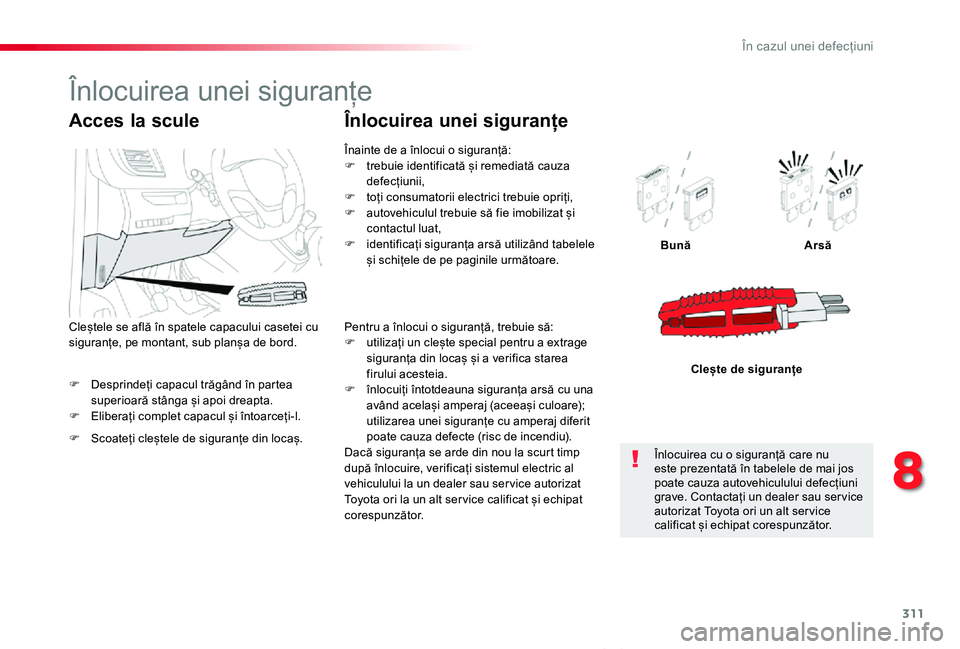

Înlocuirea unei siguranțe
Pentru a înlocui o siguranță, trebuie să:F utilizați un clește special pentru a extrage siguranța din locaș și a verifica starea firului acesteia.F înlocuiți întotdeauna siguranța arsă cu una având același amperaj (aceeași culoare); utilizarea unei siguranțe cu amperaj diferit poate cauza defecte (risc de incendiu).Dacă siguranța se arde din nou la scurt timp după înlocuire, verificați sistemul electric al vehiculului la un dealer sau ser vice autorizat Toyota ori la un alt ser vice calificat și echipat corespunzător.
Înlocuirea cu o siguranță care nu este prezentată în tabelele de mai jos poate cauza autovehiculului defecțiuni grave. Contactați un dealer sau ser vice autorizat Toyota ori un alt ser vice calificat și echipat corespunzător.
Înlocuirea unei siguranțe
8
În cazul unei defecțiuni

312
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02
Toyota nu va accepta responsabilitatea pentru costurile suportate pentru repararea autovehiculului dumneavoastră sau pentru remedierea defectelor cauzate de instalarea accesoriilor care nu sunt furnizate sau recomandate de Toyota și nu sunt instalate conform instrucțiunilor sale, în special atunci când consumul combinat al tuturor echipamentelor suplimentare
conectate depășește 10 mA.
Instalarea accesoriilor electrice
Sistemul electric al autovehiculului este proiectat pentru a funcționa cu echipamentele standard sau opționale.Înainte de montarea altor echipamente electrice sau accesorii pe vehicul, contactați un dealer sau ser vice autorizat Toyota ori un alt ser vice calificat și echipat corespunzător.
Pentru mai multe informații privind montarea unui dispozitiv de remorcare sau a unui echipament tip TA XI, contactați un dealer Toyota.

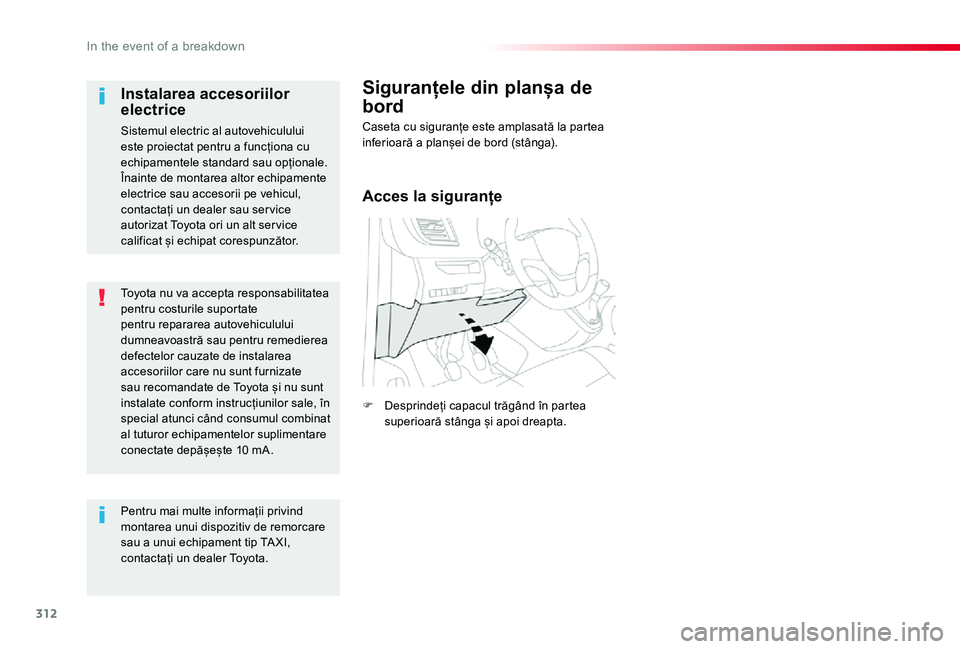

Siguranțele din planșa de
bord
Caseta cu siguranțe este amplasată la partea inferioară a planșei de bord (stânga).
Acces la siguranțe
F Desprindeți capacul trăgând în partea superioară stânga și apoi dreapta.
I

313
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02
Siguranțăn r.Amperaj(A)Funcții
F110Ser vodirecție, comutator de ambreiaj
F415Claxon.
F520Pompă sistem spălare parbriz/lunetă.
F620Pompă sistem spălare parbriz/lunetă.
F710Priză de 12 V spate pentru accesorii.
F820Ștergătoare spate simple sau duble.
F10/F1130Mecanisme de încuiere față și spate, exterioare, interioare.
F1310Comenzi sistem de climatizare față, comenzi radio, manetă de viteze, afișaj head-up.
F145Alarmă, ER A-GLONASS emergency call system.
F175Panou de instrumente.
F193Comenzi pe volan.
F213Smart Entry & Start System sau contact.
F223Senzor de ploaie și luminozitate, cameră de detectare multifuncțională.
F235Ecran de afișare centură de siguranță decuplată sau necuplată.
F245Ecranul tactil, camera video pentru marșarier și senzorii de parcare.
F255Airbaguri.
F2920Sistem audio, ecran tactil, CD player, sistem de navigație.
F3115Sistem audio (+ baterie).
F3215Priză de 12 V față pentru accesorii.
F345Sistem de monitorizare unghi mort, comenzi de acționare electrică oglinzi exterioare.
F355Duza sistemului de spălare cu încălzire, reglare înălțime faruri.
F365Lampa de curtoazie spate.
Versiunea 1 (Eco)
Siguranțele prezentate în continuare diferă în funcție de echipamentele din autovehicul.
8
În cazul unei defecțiuni

314
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02
Siguranțăn r.Amperaj(A)Funcții
F13Smart Entry & Start System sau contact.
F55Ecranul tactil, camera video pentru marșarier și senzorii de parcare.
F710Comenzi sistem de climatizare spate, amplificator Hi-Fi.
F820Ștergător spate simplu sau dublu.
F10/F1130Mecanisme de încuiere față și spate, exterioare, interioare.
F123Sistemul de alarmă.
F1710Priză de 12 V spate pentru accesorii.
F185ER A-GLONASS emergency call system.
F213Lampa de curtoazie spate.
F223Lampă torpedou, lămpi de curtoazie spate.
F235Sistem de monitorizare unghi mort, comenzi de acționare electrică oglinzi exterioare.
F245Comenzi pe volan.
F255Reglare înălțime faruri.
F263Ecran de afișare centură de siguranță decuplată sau necuplată.
F273Senzor de ploaie și luminozitate, cameră de detectare multifuncțională.
F2810Comenzi sistem de climatizare față, comenzi radio, manetă de viteze, afișaj head-up.
F30A sau B15Sistem audio (+ baterie).
F315Airbaguri.
F3315Priză de 12 V față pentru accesorii.
F355Panou de instrumente.
F3620Sistem audio, ecran tactil, CD player, sistem de navigație.
Versiunea 2 (completă)
Siguranțele prezentate în continuare diferă în funcție de echipamentele din autovehicul.
In the event of a breakdown

315
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02

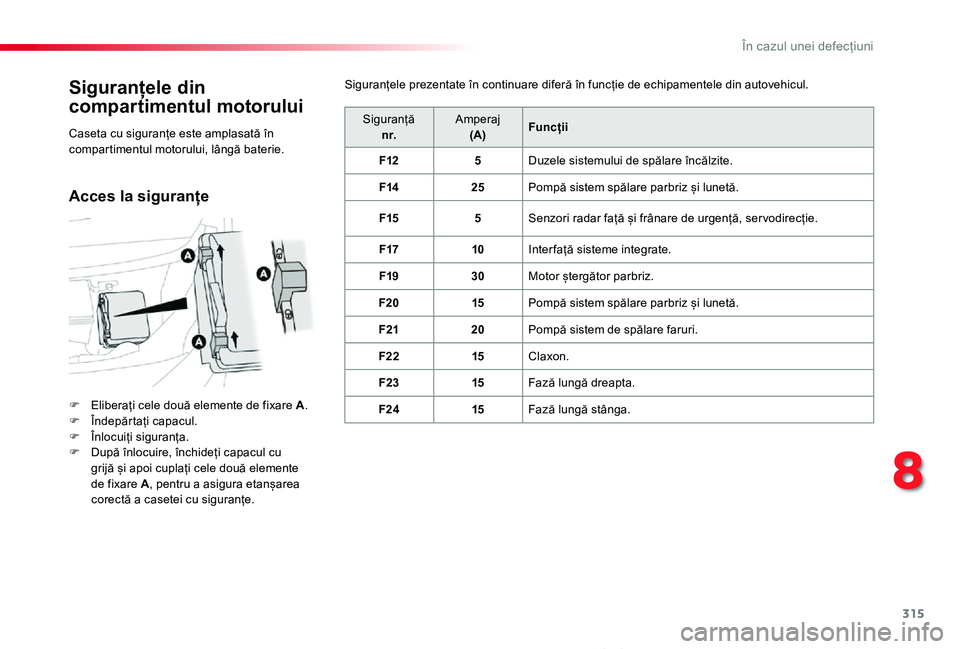

Siguranțele din
compartimentul motorului
F Eliberați cele două elemente de fixare A.F Îndepărtați capacul.F Înlocuiți siguranța.F După înlocuire, închideți capacul cu grijă și apoi cuplați cele două elemente de fixare A, pentru a asigura etanșarea corectă a casetei cu siguranțe.
Siguranțăn r.Amperaj(A)Funcții
F125Duzele sistemului de spălare încălzite.
F1425Pompă sistem spălare parbriz și lunetă.
F155Senzori radar față și frânare de urgență, ser vodirecție.
F1710Interfață sisteme integrate.
F1930Motor ștergător parbriz.
F2015Pompă sistem spălare parbriz și lunetă.
F2120Pompă sistem de spălare faruri.
F2215Claxon.
F2315Fază lungă dreapta.
F2415Fază lungă stânga.
Caseta cu siguranțe este amplasată în compartimentul motorului, lângă baterie.
Siguranțele prezentate în continuare diferă în funcție de echipamentele din autovehicul.
Acces la siguranțe
8
În cazul unei defecțiuni

316
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02
Bateria de 12 VBateria se află sub capotă.F Deschideți capota acționând maneta de eliberare din interior, apoi elementul de siguranță din exterior.F Fixați tija pentru capotă.
Acces la baterie
Procedura de pornire a motorului utilizând altă baterie sau încărcarea unei baterii descărcate.
Aspecte generale
Baterii plumb-acid
Protejați-vă ochii și fața înainte de a manipula bateria.Toate operațiile asupra bateriei trebuie efectuate într-o zonă bine ventilată și departe de flăcări deschise și surse de scântei, pentru a evita riscul de explozie sau de incendiu.După aceea, spălați-vă pe mâini.
Versiunile cu sistem Stop & Start sunt echipate cu o baterie de 12 V cu plumb-acid și specificații și tehnologie specifice.Înlocuirea trebuie efectuată numai de un dealer sau ser vice autorizat Toyota ori de un alt ser vice calificat și echipat corespunzător.
Dacă autovehiculul este echipat cu o cutie de viteze automată, nu încercați să porniți motorul împingând autovehiculul.
Bateriile conțin substanțe nocive, cum ar fi acid sulfuric și plumb.Acestea trebuie eliminate în conformitate cu reglementările în vigoare și nu trebuie în niciun caz să fie aruncate împreună cu deșeurile menajere.Predați bateriile uzate ale telecomenzii și autovehiculului la un centru de colectare special.
Pentru mai multe informații despre Capotă și Motor, consultați secțiunea (secțiunile) corespunzătoare.
F Îndepărtați capacul din plastic de la terminalul (+).Terminalul (-) al bateriei nu este accesibil.În partea din față a autovehiculului este prevăzut un punct de legare la masă.
I

317
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02
Pornirea utilizând altă
baterie
Nu încercați niciodată să porniți motorul conectând un încărcător de baterie.Nu utilizați niciodată o baterie portabilă de 24 V sau de tensiune mai mare.Verificați întâi dacă bateria pe care o veți utiliza are o tensiune nominală de 12 V și o capacitate cel puțin egală cu cea a bateriei descărcate.Cele două autovehicule nu trebuie să fie în contact unul cu altul.Opriți consumatorii electrici de la ambele autovehicule (sistemul audio, ștergătoarele, luminile ...).Amplasați cablurile pentru pornirea
asistată la distanță de componentele în mișcare ale motorului (ventilator de răcire, curele, ...).Nu deconectați terminalul (+) când motorul este pornit.
F Ridicați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.F Conectați cablul roșu la terminalul pozitiv (+) al bateriei descărcate A (la cotul metalic) și apoi la terminalul pozitiv (+) al bateriei B sau al bateriei portabile.F Conectați un capăt al cablului verde sau negru la terminalul negativ (-) al bateriei B sau al bateriei portabile (sau la punctul de legare la masă al celuilalt autovehicul).F Conectați celălalt capăt al cablului verde sau negru la punctul de legare la masă C al autovehiculului cu bateria descărcată.
F Porniți motorul autovehiculului cu bateria încărcată și lăsați-l să funcționeze câteva minute.F Acționați demarorul autovehiculului cu bateria descărcată și lăsați motorul să funcționeze.Dacă motorul nu pornește imediat, luați contactul și așteptați câteva momente înainte de a încerca din nou.
În cazul în care bateria autovehiculului este descărcată, motorul poate fi pornit utilizând o altă baterie (externă sau de la alt autovehicul) și cabluri pentru pornirea asistată sau o baterie portabilă.
Unele funcții, inclusiv Stop & Start, nu sunt disponibile dacă bateria nu are un nivel de încărcare suficient.
F Așteptați până când motorul revine la ralanti și apoi deconectați cablurile pentru pornirea asistată în ordinea inversă conectării.F Remontați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.F Lăsați motorul să funcționeze cel puțin 30 de minute, rulând sau cu autovehiculul oprit, pentru ca bateria să ajungă la un nivel de încărcare adecvat.
8
În cazul unei defecțiuni

318
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02
Pentru o durată de viață optimă a bateriei, este esențială menținerea unui nivel de încărcare adecvat.În unele cazuri poate fi necesară încărcarea bateriei:- dacă utilizați autovehiculul în special pentru călătorii scurte,- dacă autovehiculul trebuie să fie scos din circulație timp de câteva săptămâni.Contactați un dealer sau ser vice autorizat Toyota ori un alt ser vice calificat și echipat corespunzător..

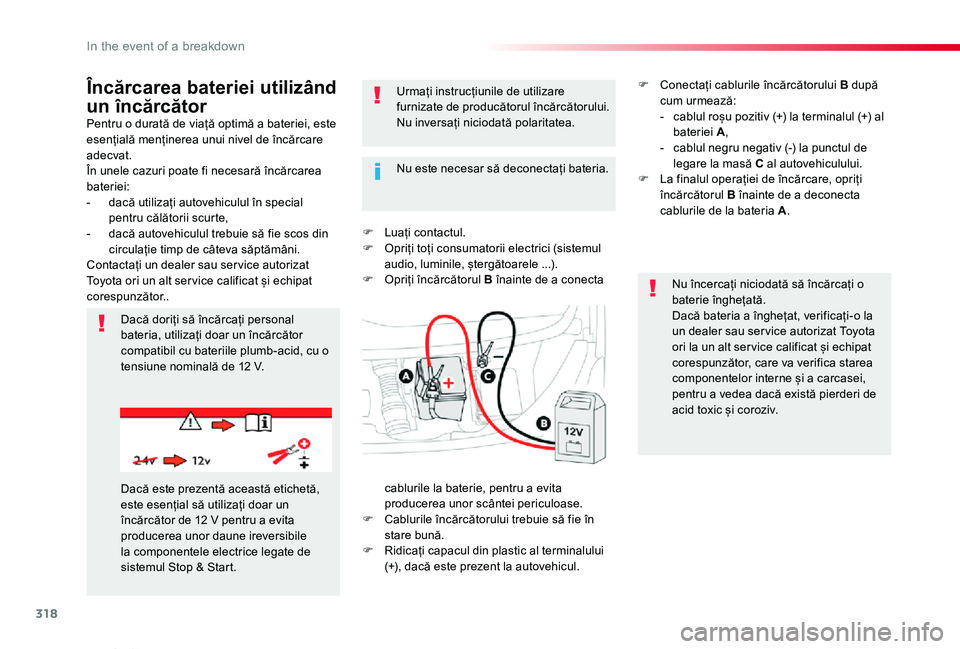

Încărcarea bateriei utilizând
un încărcător
F Luați contactul.F Opriți toți consumatorii electrici (sistemul audio, luminile, ștergătoarele ...).F Opriți încărcătorul B înainte de a conecta
Dacă doriți să încărcați personal bateria, utilizați doar un încărcător compatibil cu bateriile plumb-acid, cu o tensiune nominală de 12 V.
Urmați instrucțiunile de utilizare furnizate de producătorul încărcătorului.Nu inversați niciodată polaritatea.
Nu încercați niciodată să încărcați o baterie înghețată.Dacă bateria a înghețat, verificați-o la un dealer sau ser vice autorizat Toyota ori la un alt ser vice calificat și echipat corespunzător, care va verifica starea componentelor interne și a carcasei, pentru a vedea dacă există pierderi de acid toxic și coroziv.
Dacă este prezentă această etichetă, este esențial să utilizați doar un încărcător de 12 V pentru a evita producerea unor daune ireversibile la componentele electrice legate de sistemul Stop & Start.
Nu este necesar să deconectați bateria.
cablurile la baterie, pentru a evita producerea unor scântei periculoase.F Cablurile încărcătorului trebuie să fie în stare bună.F Ridicați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.
F Conectați cablurile încărcătorului B după cum urmează:- cablul roșu pozitiv (+) la terminalul (+) al bateriei A,- cablul negru negativ (-) la punctul de legare la masă C al autovehiculului.F La finalul operației de încărcare, opriți încărcătorul B înainte de a deconecta cablurile de la bateria A.
In the event of a breakdown

319
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02
Nu for țați mânerul, deoarece blocarea nu este posibilă în cazul în care clema nu este poziționată corect; efectuați procedura din nou.

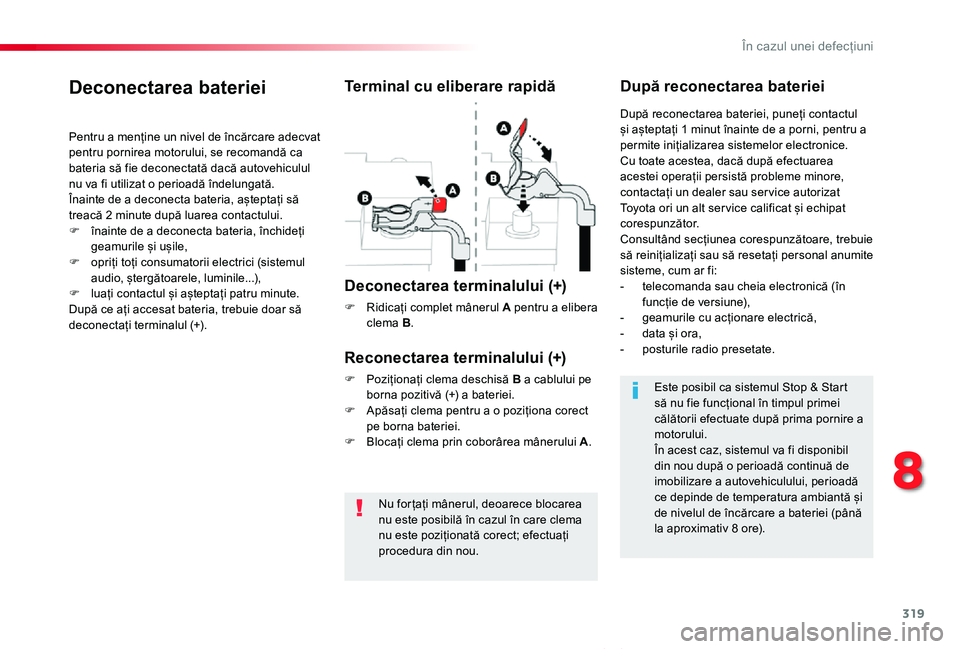

Deconectarea bateriei
Pentru a menține un nivel de încărcare adecvat pentru pornirea motorului, se recomandă ca bateria să fie deconectată dacă autovehiculul nu va fi utilizat o perioadă îndelungată.Înainte de a deconecta bateria, așteptați să treacă 2 minute după luarea contactului.F înainte de a deconecta bateria, închideți
geamurile și ușile,F opriți toți consumatorii electrici (sistemul audio, ștergătoarele, luminile...),F luați contactul și așteptați patru minute.După ce ați accesat bateria, trebuie doar să deconectați terminalul (+).
Terminal cu eliberare rapidă
Deconectarea terminalului (+)
F Ridicați complet mânerul A pentru a elibera clema B.
După reconectarea bateriei
Reconectarea terminalului (+)
F Poziționați clema deschisă B a cablului pe borna pozitivă (+) a bateriei.F Apăsați clema pentru a o poziționa corect pe borna bateriei.F Blocați clema prin coborârea mânerului A.
După reconectarea bateriei, puneți contactul și așteptați 1 minut înainte de a porni, pentru a permite inițializarea sistemelor electronice.Cu toate acestea, dacă după efectuarea acestei operații persistă probleme minore, contactați un dealer sau ser vice autorizat Toyota ori un alt ser vice calificat și echipat corespunzător.Consultând secțiunea corespunzătoare, trebuie
să reinițializați sau să resetați personal anumite sisteme, cum ar fi:- telecomanda sau cheia electronică (în funcție de versiune),- geamurile cu acționare electrică,- data și ora,- posturile radio presetate.
Este posibil ca sistemul Stop & Start să nu fie funcțional în timpul primei călătorii efectuate după prima pornire a motorului.
În acest caz, sistemul va fi disponibil din nou după o perioadă continuă de imobilizare a autovehiculului, perioadă ce depinde de temperatura ambiantă și de nivelul de încărcare a bateriei (până la aproximativ 8 ore).
8
În cazul unei defecțiuni

320
Proace_Verso_RO_Chap08_En-cas-de-panne_ed2019_V02

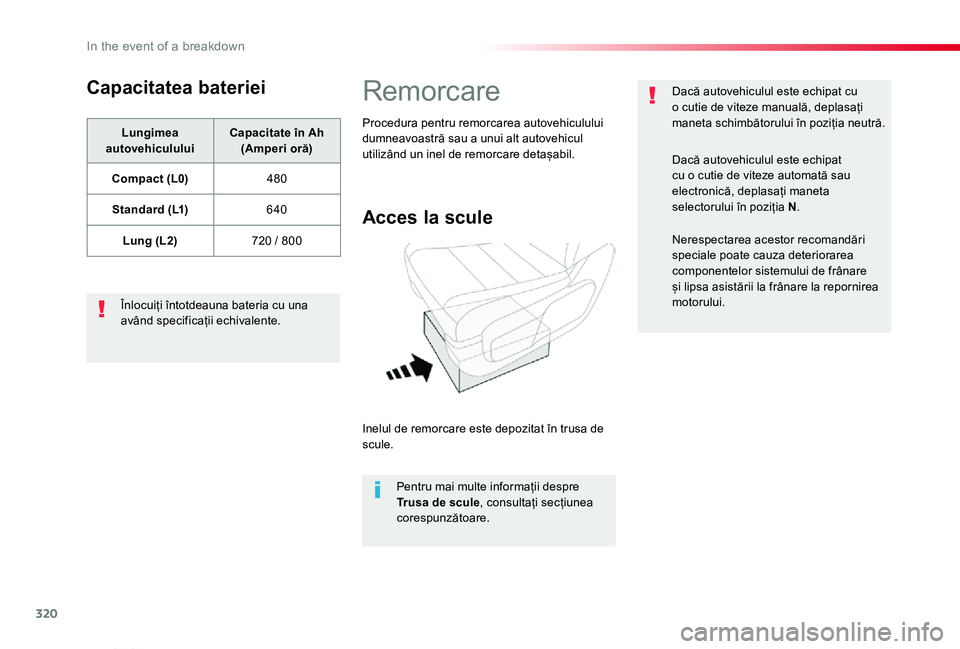

Capacitatea bateriei
Lungimea autovehicululuiCapacitate în Ah (Amperi oră)
Compact (L0)480
Standard (L1)640
Lung (L2)720 / 800
Înlocuiți întotdeauna bateria cu una având specificații echivalente.
Remorcare
Acces la scule
Inelul de remorcare este depozitat în trusa de scule.
Pentru mai multe informații despre Trusa de scule, consultați secțiunea corespunzătoare.
Procedura pentru remorcarea autovehiculului dumneavoastră sau a unui alt autovehicul utilizând un inel de remorcare detașabil.
Dacă autovehiculul este echipat cu o cutie de viteze manuală, deplasați maneta schimbătorului în poziția neutră.
Dacă autovehiculul este echipat cu o cutie de viteze automată sau electronică, deplasați maneta selectorului în poziția N.
Nerespectarea acestor recomandări speciale poate cauza deteriorarea componentelor sistemului de frânare și lipsa asistării la frânare la repornirea motorului.
