TOYOTA PROACE VERSO 2020 Navodila Za Uporabo (in Slovenian)

311
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02

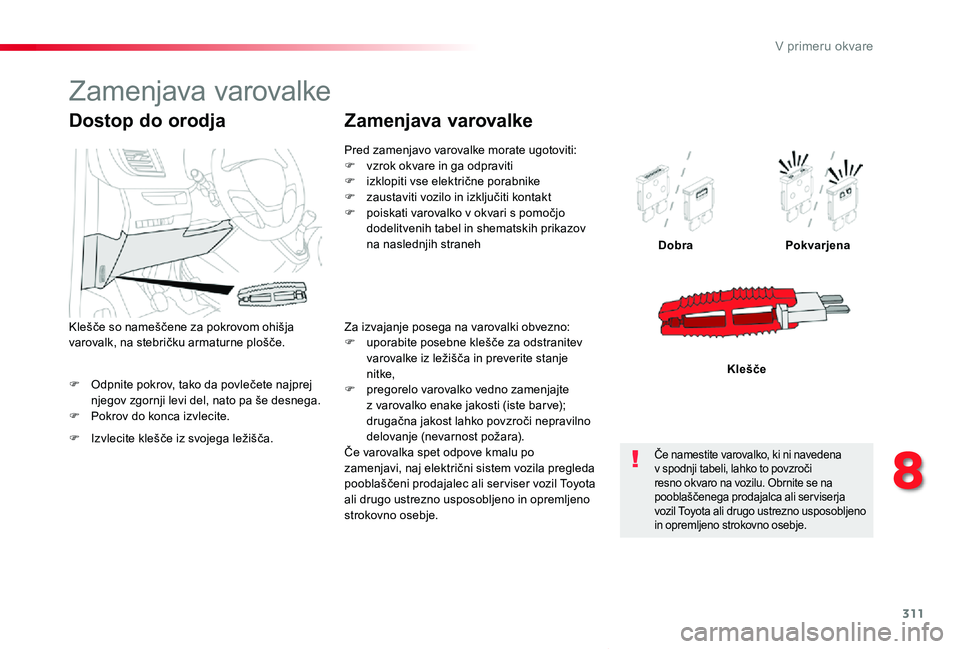

F Odpnite pokrov, tako da povlečete najprej njegov zgornji levi del, nato pa še desnega.F Pokrov do konca izvlecite.
DobraPokvarjena
Klešče
Dostop do orodja
F Izvlecite klešče iz svojega ležišča.
Klešče so nameščene za pokrovom ohišja varovalk, na stebričku armaturne plošče.
Pred zamenjavo varovalke morate ugotoviti:F vzrok okvare in ga odpravitiF izklopiti vse električne porabnikeF zaustaviti vozilo in izključiti kontaktF poiskati varovalko v okvari s pomočjo dodelitvenih tabel in shematskih prikazov na naslednjih straneh
Zamenjava varovalke
Za izvajanje posega na varovalki obvezno:F uporabite posebne klešče za odstranitev varovalke iz ležišča in preverite stanje nitke,F pregorelo varovalko vedno zamenjajte z varovalko enake jakosti (iste bar ve); drugačna jakost lahko povzroči nepravilno delovanje (nevarnost požara).Če varovalka spet odpove kmalu po zamenjavi, naj električni sistem vozila pregleda pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.
Če namestite varovalko, ki ni navedena v spodnji tabeli, lahko to povzroči resno okvaro na vozilu. Obrnite se na pooblaščenega prodajalca ali ser viserja vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.
Zamenjava varovalke
8
V primeru okvare

312
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02
Toyota zavrača vsakršno odgovornost za stroške popravila vozila ali nepravilno delovanje zaradi vgradnje dodatne opreme, ki je ni dobavil in priporočil Toyota, in ni bila vgrajena po njegovih navodilih, kar še zlasti velja za vse dodatno vgrajene naprave, katerih tok presega 10 miliamperov.

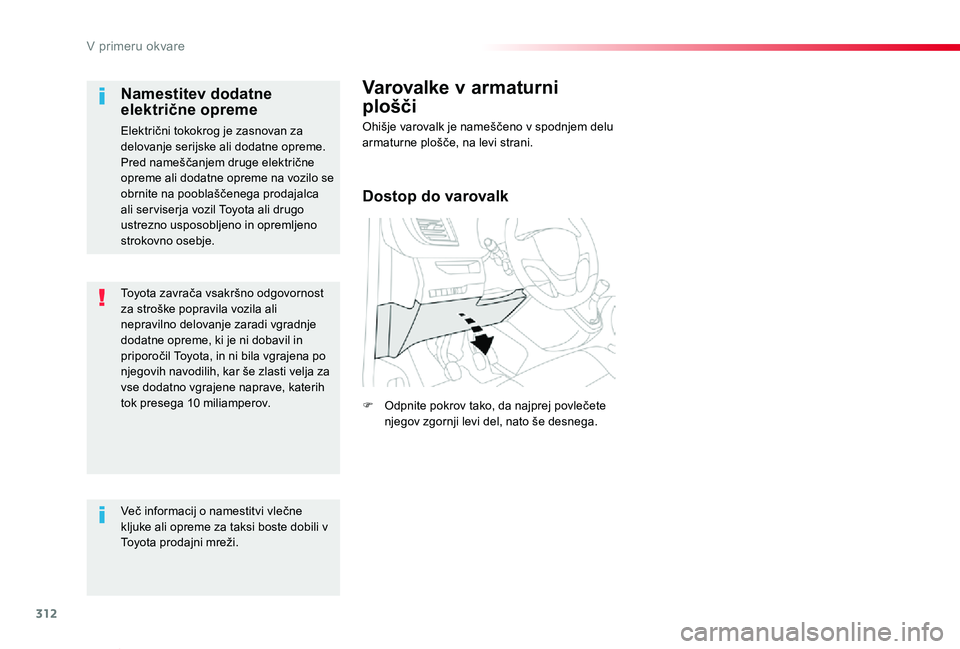

Namestitev dodatne električne opreme
Električni tokokrog je zasnovan za delovanje serijske ali dodatne opreme.Pred nameščanjem druge električne opreme ali dodatne opreme na vozilo se obrnite na pooblaščenega prodajalca ali ser viserja vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.
Več informacij o namestitvi vlečne kljuke ali opreme za taksi boste dobili v Toyota prodajni mreži.
Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu armaturne plošče, na levi strani.
Dostop do varovalk
F Odpnite pokrov tako, da najprej povlečete njegov zgornji levi del, nato še desnega.
V primeru okvare

313
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02

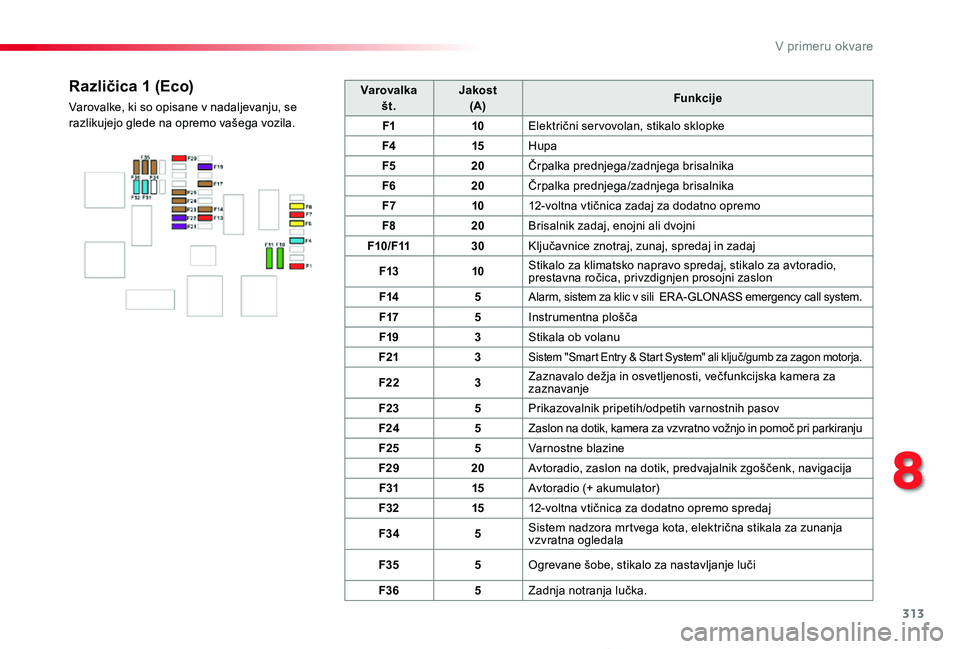

Varovalkašt.Jakost(A)Funkcije
F110Električni ser vovolan, stikalo sklopke
F415Hupa
F520Črpalka prednjega/zadnjega brisalnika
F620Črpalka prednjega/zadnjega brisalnika
F71012-voltna vtičnica zadaj za dodatno opremo
F820Brisalnik zadaj, enojni ali dvojni
F10/F1130Ključavnice znotraj, zunaj, spredaj in zadaj
F1310Stikalo za klimatsko napravo spredaj, stikalo za avtoradio, prestavna ročica, privzdignjen prosojni zaslon
F145Alarm, sistem za klic v sili ER A-GLONASS emergency call system.
F175Instrumentna plošča
F193Stikala ob volanu
F213Sistem "Smart Entry & Start System" ali ključ/gumb za zagon motorja.
F223Zaznavalo dežja in osvetljenosti, večfunkcijska kamera za zaznavanje
F235Prikazovalnik pripetih/odpetih varnostnih pasov
F245Zaslon na dotik, kamera za vzvratno vožnjo in pomoč pri parkiranju
F255Varnostne blazine
F2920Avtoradio, zaslon na dotik, predvajalnik zgoščenk, navigacija
F3115Avtoradio (+ akumulator)
F321512-voltna vtičnica za dodatno opremo spredaj
F345Sistem nadzora mrtvega kota, električna stikala za zunanja vzvratna ogledala
F355Ogrevane šobe, stikalo za nastavljanje luči
F365Zadnja notranja lučka.
Različica 1 (Eco)
Varovalke, ki so opisane v nadaljevanju, se razlikujejo glede na opremo vašega vozila.
8
V primeru okvare

314
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02

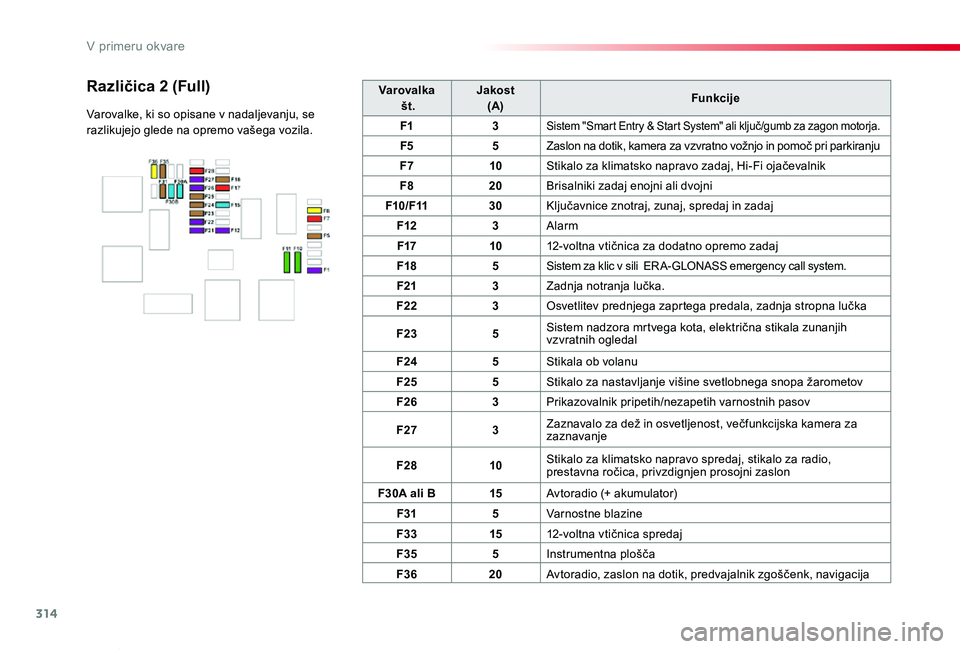

Varovalka št.Jakost (A)Funkcije
F13Sistem "Smart Entry & Start System" ali ključ/gumb za zagon motorja.
F55Zaslon na dotik, kamera za vzvratno vožnjo in pomoč pri parkiranju
F710Stikalo za klimatsko napravo zadaj, Hi-Fi ojačevalnik
F820Brisalniki zadaj enojni ali dvojni
F10/F1130Ključavnice znotraj, zunaj, spredaj in zadaj
F123Alarm
F171012-voltna vtičnica za dodatno opremo zadaj
F185Sistem za klic v sili ER A-GLONASS emergency call system.
F213Zadnja notranja lučka.
F223Osvetlitev prednjega zaprtega predala, zadnja stropna lučka
F235Sistem nadzora mrtvega kota, električna stikala zunanjih vzvratnih ogledal
F245Stikala ob volanu
F255Stikalo za nastavljanje višine svetlobnega snopa žarometov
F263Prikazovalnik pripetih/nezapetih varnostnih pasov
F273Zaznavalo za dež in osvetljenost, večfunkcijska kamera za zaznavanje
F2810Stikalo za klimatsko napravo spredaj, stikalo za radio, prestavna ročica, privzdignjen prosojni zaslon
F30A ali B15Avtoradio (+ akumulator)
F315Varnostne blazine
F331512-voltna vtičnica spredaj
F355Instrumentna plošča
F3620Avtoradio, zaslon na dotik, predvajalnik zgoščenk, navigacija
Različica 2 (Full)
Varovalke, ki so opisane v nadaljevanju, se razlikujejo glede na opremo vašega vozila.
V primeru okvare

315
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02
Varovalke v motornem
prostoru
F Odpnite oba zaklepa A.F Izvlecite pokrov.F Zamenjajte varovalko.F Po končanem postopku skrbno zaprite pokrov, nato zapnite oba zaklepa A, da zagotovite ustrezno tesnjenje ohišja.
Varovalkašt.Jakost(A)Funkcije
F125Ogrevane šobe
F1425Črpalka tekočine za pranje prednjega in zadnjega stekla
F155Čelno zaznavalo za samodejno zaviranje, električni servovolan
F1710Računalnik BSI
F1930Motor brisalnika vetrobranskega stekla spredaj
F2015Črpalka brisalnika stekla spredaj in zadaj
F2120Črpalka pranja žarometov
F2215Hupa
F2315Desna dolga luč
F2415Leva dolga luč
Ohišje varovalk je nameščeno v motornem prostoru poleg akumulatorja.
Varovalke, ki so opisane v nadaljevanju, se razlikujejo glede na opremo vašega vozila.
Dostop do varovalk
8
V primeru okvare

316
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02

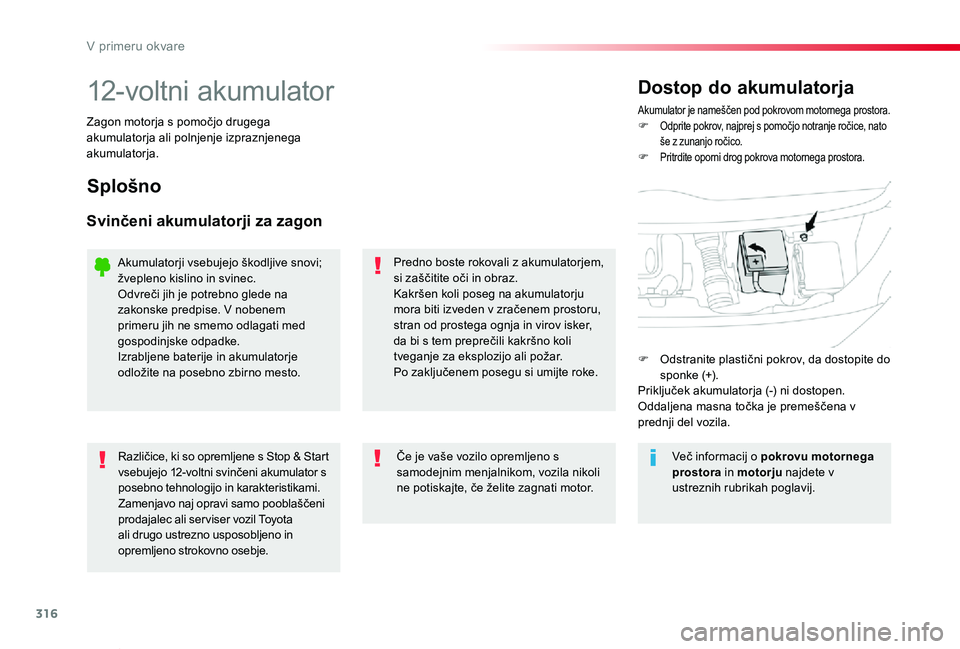

12-voltni akumulatorAkumulator je nameščen pod pokrovom motornega prostora.F Odprite pokrov, najprej s pomočjo notranje ročice, nato še z zunanjo ročico.F Pritrdite oporni drog pokrova motornega prostora.
Dostop do akumulatorja
Zagon motorja s pomočjo drugega akumulatorja ali polnjenje izpraznjenega akumulatorja.
Splošno
Svinčeni akumulatorji za zagon
Predno boste rokovali z akumulatorjem, si zaščitite oči in obraz.Kakršen koli poseg na akumulatorju mora biti izveden v zračenem prostoru, stran od prostega ognja in virov isker, da bi s tem preprečili kakršno koli tveganje za eksplozijo ali požar.Po zaključenem posegu si umijte roke.
Različice, ki so opremljene s Stop & Start vsebujejo 12-voltni svinčeni akumulator s posebno tehnologijo in karakteristikami.Zamenjavo naj opravi samo pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in
opremljeno strokovno osebje.
Če je vaše vozilo opremljeno s samodejnim menjalnikom, vozila nikoli ne potiskajte, če želite zagnati motor.
Akumulatorji vsebujejo škodljive snovi; žvepleno kislino in svinec.Odvreči jih je potrebno glede na zakonske predpise. V nobenem primeru jih ne smemo odlagati med gospodinjske odpadke.Izrabljene baterije in akumulatorje odložite na posebno zbirno mesto.
Več informacij o pokrovu motornega prostora in motorju najdete v ustreznih rubrikah poglavij.
F Odstranite plastični pokrov, da dostopite do sponke (+).Priključek akumulatorja (-) ni dostopen.Oddaljena masna točka je premeščena v prednji del vozila.
V primeru okvare

317
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02

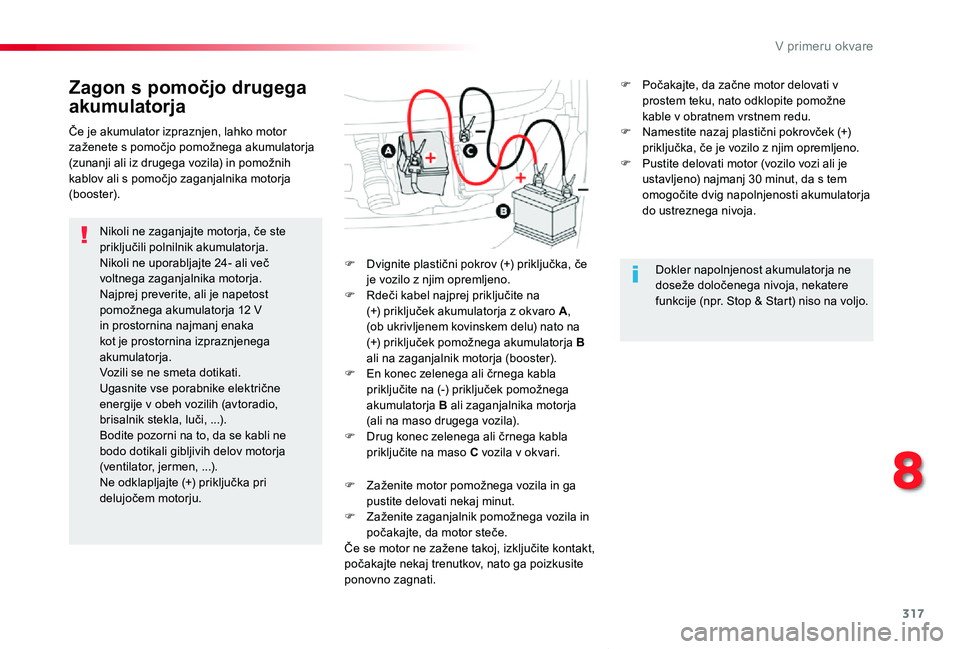

Zagon s pomočjo drugega
akumulatorja
Nikoli ne zaganjajte motorja, če ste priključili polnilnik akumulatorja.Nikoli ne uporabljajte 24- ali več voltnega zaganjalnika motorja.Najprej preverite, ali je napetost pomožnega akumulatorja 12 V in prostornina najmanj enaka kot je prostornina izpraznjenega akumulatorja.Vozili se ne smeta dotikati.Ugasnite vse porabnike električne energije v obeh vozilih (avtoradio, brisalnik stekla, luči, ...).Bodite pozorni na to, da se kabli ne
bodo dotikali gibljivih delov motorja (ventilator, jermen, ...).Ne odklapljajte (+) priključka pri delujočem motorju.
F Dvignite plastični pokrov (+) priključka, če je vozilo z njim opremljeno.F Rdeči kabel najprej priključite na (+) priključek akumulatorja z okvaro A, (ob ukrivljenem kovinskem delu) nato na (+) priključek pomožnega akumulatorja B ali na zaganjalnik motorja (booster).F En konec zelenega ali črnega kabla priključite na (-) priključek pomožnega akumulatorja B ali zaganjalnika motorja (ali na maso drugega vozila).F Drug konec zelenega ali črnega kabla priključite na maso C vozila v okvari.
F Zaženite motor pomožnega vozila in ga pustite delovati nekaj minut.F Zaženite zaganjalnik pomožnega vozila in počakajte, da motor steče.
Če se motor ne zažene takoj, izključite kontakt, počakajte nekaj trenutkov, nato ga poizkusite ponovno zagnati.
Če je akumulator izpraznjen, lahko motor zaženete s pomočjo pomožnega akumulatorja (zunanji ali iz drugega vozila) in pomožnih kablov ali s pomočjo zaganjalnika motorja (booster).
Dokler napolnjenost akumulatorja ne doseže določenega nivoja, nekatere funkcije (npr. Stop & Start) niso na voljo.
F Počakajte, da začne motor delovati v prostem teku, nato odklopite pomožne kable v obratnem vrstnem redu.F Namestite nazaj plastični pokrovček (+) priključka, če je vozilo z njim opremljeno.F Pustite delovati motor (vozilo vozi ali je ustavljeno) najmanj 30 minut, da s tem omogočite dvig napolnjenosti akumulatorja do ustreznega nivoja.
8
V primeru okvare

318
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02
Za zagotovitev optimalne dolžine trajanja akumulatorja je treba zagotavljati njegovo napolnjenost na določenem nivoju.V naslednjih primerih je akumulator potrebno napolniti:- če vozite predvsem na kratke razdalje,- če vozila več tednov ne boste uporabljali.Obrnite se na pooblaščenega prodajalca ali ser viserja vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.

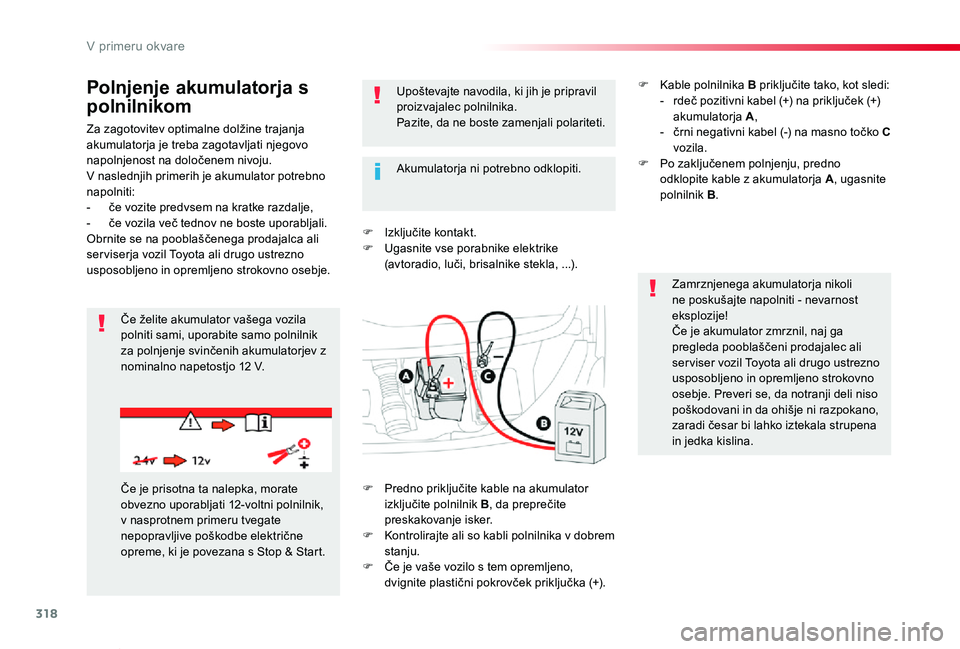

Polnjenje akumulatorja s
polnilnikom
F Izključite kontakt.F Ugasnite vse porabnike elektrike (avtoradio, luči, brisalnike stekla, ...).
Če želite akumulator vašega vozila polniti sami, uporabite samo polnilnik za polnjenje svinčenih akumulatorjev z nominalno napetostjo 12 V.
Upoštevajte navodila, ki jih je pripravil proizvajalec polnilnika.Pazite, da ne boste zamenjali polariteti.
Zamrznjenega akumulatorja nikoli ne poskušajte napolniti - nevarnost eksplozije!Če je akumulator zmrznil, naj ga pregleda pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje. Preveri se, da notranji deli niso poškodovani in da ohišje ni razpokano, zaradi česar bi lahko iztekala strupena in jedka kislina.
Če je prisotna ta nalepka, morate obvezno uporabljati 12-voltni polnilnik, v nasprotnem primeru tvegate nepopravljive poškodbe električne opreme, ki je povezana s Stop & Start.
Akumulatorja ni potrebno odklopiti.
F Predno priključite kable na akumulator izključite polnilnik B, da preprečite preskakovanje isker.F Kontrolirajte ali so kabli polnilnika v dobrem stanju.F Če je vaše vozilo s tem opremljeno, dvignite plastični pokrovček priključka (+).
F Kable polnilnika B priključite tako, kot sledi:- rdeč pozitivni kabel (+) na priključek (+) akumulatorja A,- črni negativni kabel (-) na masno točko C vozila.F Po zaključenem polnjenju, predno odklopite kable z akumulatorja A, ugasnite polnilnik B.
V primeru okvare

319
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02
Pokrovčka ne poskušajte zapreti na silo in ne pritiskajte nanj. Če ste slabo namestili kovinski obroč, pokrovčka ne boste mogli zapreti. Postopek ponovite od začetka.

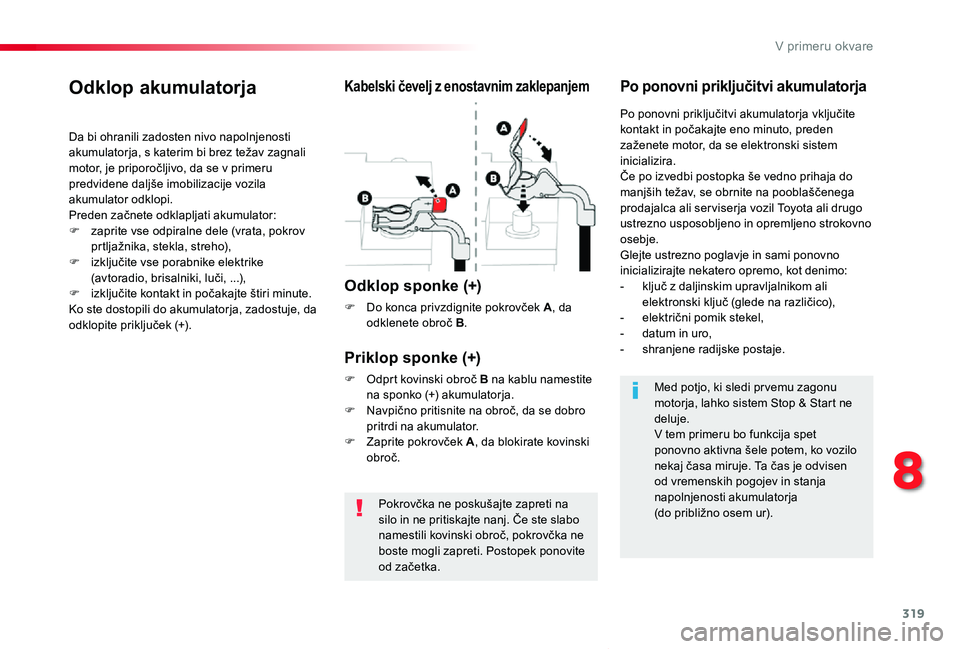

Odklop akumulatorja
Da bi ohranili zadosten nivo napolnjenosti akumulatorja, s katerim bi brez težav zagnali motor, je priporočljivo, da se v primeru predvidene daljše imobilizacije vozila akumulator odklopi.Preden začnete odklapljati akumulator:F zaprite vse odpiralne dele (vrata, pokrov
prtljažnika, stekla, streho),F izključite vse porabnike elektrike (avtoradio, brisalniki, luči, ...),F izključite kontakt in počakajte štiri minute.Ko ste dostopili do akumulatorja, zadostuje, da odklopite priključek (+).
Kabelski čevelj z enostavnim zaklepanjem
O dklop sponke (+)
F Do konca privzdignite pokrovček A, da odklenete obroč B.
Po ponovni priključitvi akumulatorja
Pr iklop sponke (+)
F Odprt kovinski obroč B na kablu namestite na sponko (+) akumulatorja.F Navpično pritisnite na obroč, da se dobro pritrdi na akumulator.F Zaprite pokrovček A, da blokirate kovinski
obroč.
Po ponovni priključitvi akumulatorja vključite kontakt in počakajte eno minuto, preden zaženete motor, da se elektronski sistem inicializira.Če po izvedbi postopka še vedno prihaja do manjših težav, se obrnite na pooblaščenega prodajalca ali ser viserja vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.
Glejte ustrezno poglavje in sami ponovno inicializirajte nekatero opremo, kot denimo:- ključ z daljinskim upravljalnikom ali elektronski ključ (glede na različico),- električni pomik stekel,- datum in uro,- shranjene radijske postaje.
Med potjo, ki sledi pr vemu zagonu motorja, lahko sistem Stop & Start ne deluje.V tem primeru bo funkcija spet
ponovno aktivna šele potem, ko vozilo nekaj časa miruje. Ta čas je odvisen od vremenskih pogojev in stanja napolnjenosti akumulatorja (do približno osem ur).
8
V primeru okvare

320
Proace Verso_sl_Chap08_En-cas-de-panne_ed2019_V02

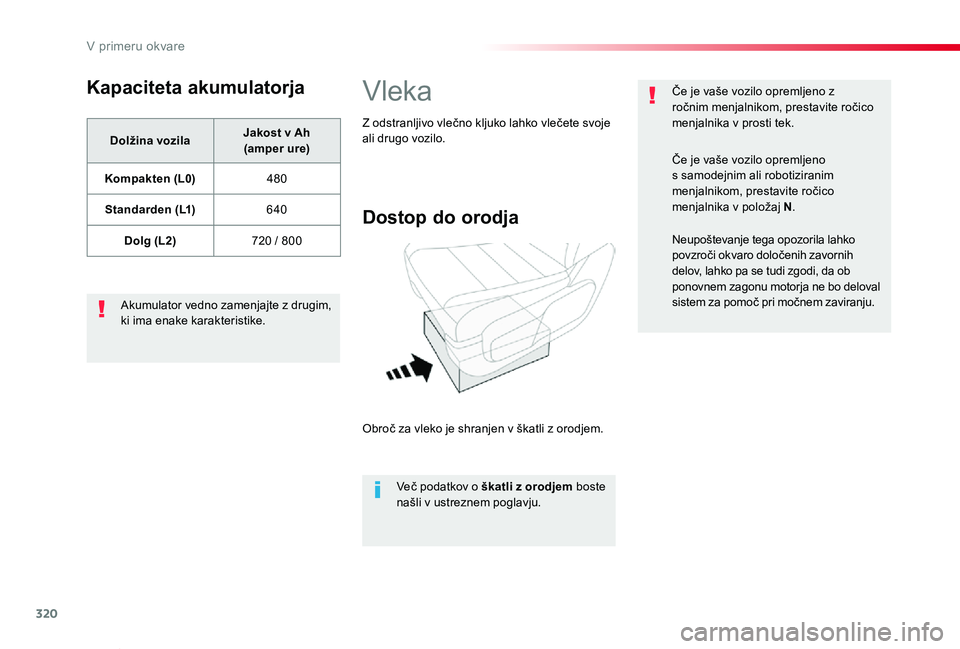

Kapaciteta akumulatorja
Dolžina vozilaJakost v Ah (amper ure)
Kompakten (L0)480
Standarden (L1)640
Dolg (L2)720 / 800
Akumulator vedno zamenjajte z drugim, ki ima enake karakteristike.
Vleka
Dostop do orodja
Obroč za vleko je shranjen v škatli z orodjem.
Več podatkov o škatli z orodjem boste našli v ustreznem poglavju.
Z odstranljivo vlečno kljuko lahko vlečete svoje ali drugo vozilo.
Če je vaše vozilo opremljeno z ročnim menjalnikom, prestavite ročico menjalnika v prosti tek.
Če je vaše vozilo opremljeno s samodejnim ali robotiziranim menjalnikom, prestavite ročico menjalnika v položaj N.
Neupoštevanje tega opozorila lahko povzroči okvaro določenih zavornih delov, lahko pa se tudi zgodi, da ob ponovnem zagonu motorja ne bo deloval sistem za pomoč pri močnem zaviranju.
