TOYOTA PROACE VERSO 2021 Manual de utilizare (in Romanian)

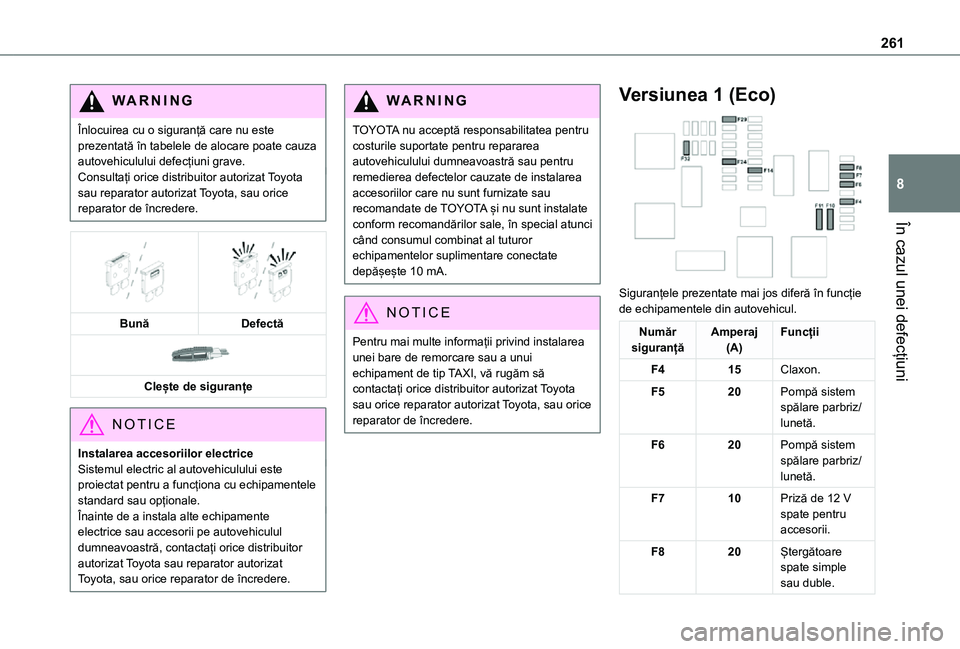

261
În cazul unei defecțiuni
8
WARNI NG
Înlocuirea cu o siguranță care nu este prezentată în tabelele de alocare poate cauza autovehiculului defecțiuni grave.Consultați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.




BunăDefectă

Clește de siguranțe
NOTIC E
Instalarea accesoriilor electriceSistemul electric al autovehiculului este
proiectat pentru a funcționa cu echipamentele standard sau opționale.Înainte de a instala alte echipamente electrice sau accesorii pe autovehiculul
dumneavoastră, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
WARNI NG
TOYOTA nu acceptă responsabilitatea pentru costurile suportate pentru repararea autovehiculului dumneavoastră sau pentru remedierea defectelor cauzate de instalarea accesoriilor care nu sunt furnizate sau recomandate de TOYOTA și nu sunt instalate conform recomandărilor sale, în special atunci când consumul combinat al tuturor echipamentelor suplimentare conectate depășește 10 mA.
NOTIC E
Pentru mai multe informații privind instalarea unei bare de remorcare sau a unui echipament de tip TAXI, vă rugăm să contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere.
Versiunea 1 (Eco)

Siguranțele prezentate mai jos diferă în funcție de echipamentele din autovehicul.
Număr siguranțăAmperaj(A)Funcții
F415Claxon.
F520Pompă sistem spălare parbriz/lunetă.
F620Pompă sistem spălare parbriz/lunetă.
F710Priză de 12 V spate pentru accesorii.
F820Ștergătoare spate simple sau duble.

262
Număr siguranțăAmperaj(A)Funcții
F10/F1130Încuietori interne/externe, față și spate.
F145Sistem de alarmă, apeluri de urgență sau pentru asistență.
F245Ecranul tactil, camera video pentru marșarier și senzorii de parcare.
F2920Sistem audio, ecran tactil, CD player, sistem de navigație.
F3215Priză de 12 V față pentru accesorii.
Versiunea 2 (completă)

Siguranțele prezentate mai jos diferă în funcție de echipamentele din autovehicul.
Număr siguranțăAmperaj(A)Funcții
F55Ecranul tactil, camera video pentru marșarier și senzorii de parcare.
F820Ștergătoare spate simple sau duble.
F10/F1130Încuietori interne/externe, față și spate.
F12A 3Sistemul de alarmă.
Număr siguranțăAmperaj(A)Funcții
F1710Priză de 12 V spate pentru accesorii.
F3315Priză de 12 V față pentru accesorii.
F3620Sistem audio, ecran tactil, CD player, sistem de navigație.

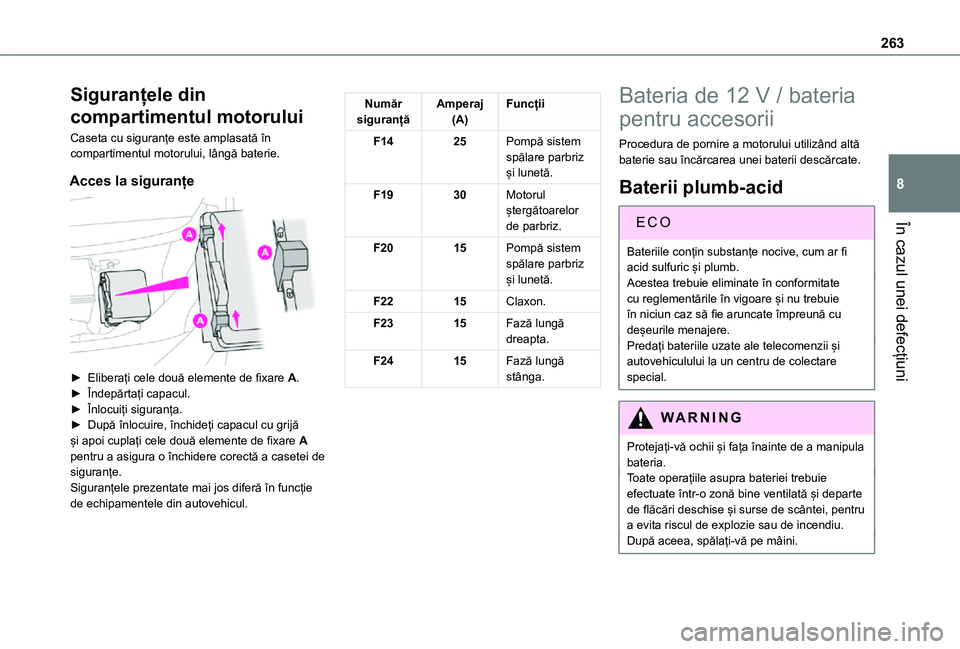

263
În cazul unei defecțiuni
8
Siguranțele din
compartimentul motorului
Caseta cu siguranțe este amplasată în compartimentul motorului, lângă baterie.
Acces la siguranțe

► Eliberați cele două elemente de fixare A.► Îndepărtați capacul.► Înlocuiți siguranța.► După înlocuire, închideți capacul cu grijă și apoi cuplați cele două elemente de fixare A
pentru a asigura o închidere corectă a casetei de siguranțe.Siguranțele prezentate mai jos diferă în funcție de echipamentele din autovehicul.
Număr siguranțăAmperaj(A)Funcții
F1425Pompă sistem spălare parbriz și lunetă.
F1930Motorul ștergătoarelor de parbriz.
F2015Pompă sistem spălare parbriz și lunetă.
F2215Claxon.
F2315Fază lungă dreapta.
F2415Fază lungă stânga.
Bateria de 12 V / bateria
pentru accesorii
Procedura de pornire a motorului utilizând altă baterie sau încărcarea unei baterii descărcate.
Baterii plumb-acid
EC O
Bateriile conțin substanțe nocive, cum ar fi acid sulfuric și plumb.Acestea trebuie eliminate în conformitate cu reglementările în vigoare și nu trebuie în niciun caz să fie aruncate împreună cu deșeurile menajere.Predați bateriile uzate ale telecomenzii și autovehiculului la un centru de colectare special.
WARNI NG
Protejați-vă ochii și fața înainte de a manipula bateria.Toate operațiile asupra bateriei trebuie efectuate într-o zonă bine ventilată și departe de flăcări deschise și surse de scântei, pentru a evita riscul de explozie sau de incendiu.După aceea, spălați-vă pe mâini.

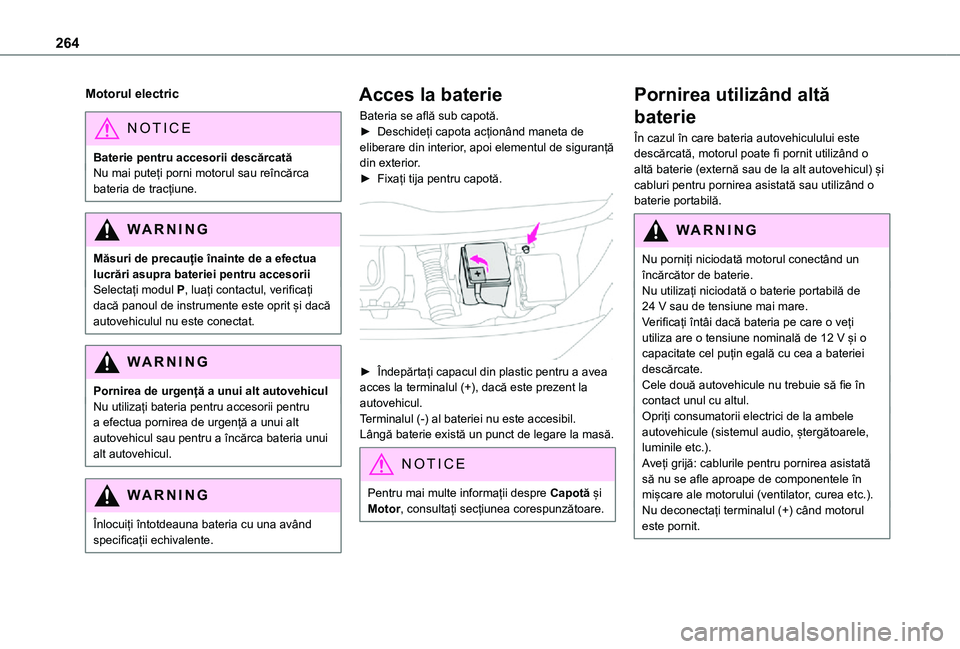

264
Motorul electric
NOTIC E
Baterie pentru accesorii descărcatăNu mai puteți porni motorul sau reîncărca bateria de tracțiune.
WARNI NG
Măsuri de precauție înainte de a efectua lucrări asupra bateriei pentru accesoriiSelectați modul P, luați contactul, verificați dacă panoul de instrumente este oprit și dacă autovehiculul nu este conectat.
WARNI NG
Pornirea de urgență a unui alt autovehiculNu utilizați bateria pentru accesorii pentru a efectua pornirea de urgență a unui alt autovehicul sau pentru a încărca bateria unui alt autovehicul.
WARNI NG
Înlocuiți întotdeauna bateria cu una având specificații echivalente.
Acces la baterie
Bateria se află sub capotă.► Deschideți capota acționând maneta de eliberare din interior, apoi elementul de siguranță din exterior.► Fixați tija pentru capotă.

► Îndepărtați capacul din plastic pentru a avea acces la terminalul (+), dacă este prezent la autovehicul.Terminalul (-) al bateriei nu este accesibil.Lângă baterie există un punct de legare la masă.
NOTIC E
Pentru mai multe informații despre Capotă și Motor, consultați secțiunea corespunzătoare.
Pornirea utilizând altă
baterie
În cazul în care bateria autovehiculului este descărcată, motorul poate fi pornit utilizând o altă baterie (externă sau de la alt autovehicul) și cabluri pentru pornirea asistată sau utilizând o baterie portabilă.
WARNI NG
Nu porniți niciodată motorul conectând un încărcător de baterie.Nu utilizați niciodată o baterie portabilă de 24 V sau de tensiune mai mare.Verificați întâi dacă bateria pe care o veți utiliza are o tensiune nominală de 12 V și o capacitate cel puțin egală cu cea a bateriei descărcate.Cele două autovehicule nu trebuie să fie în contact unul cu altul.Opriți consumatorii electrici de la ambele autovehicule (sistemul audio, ștergătoarele, luminile etc.).Aveți grijă: cablurile pentru pornirea asistată să nu se afle aproape de componentele în mișcare ale motorului (ventilator, curea etc.).Nu deconectați terminalul (+) când motorul este pornit.

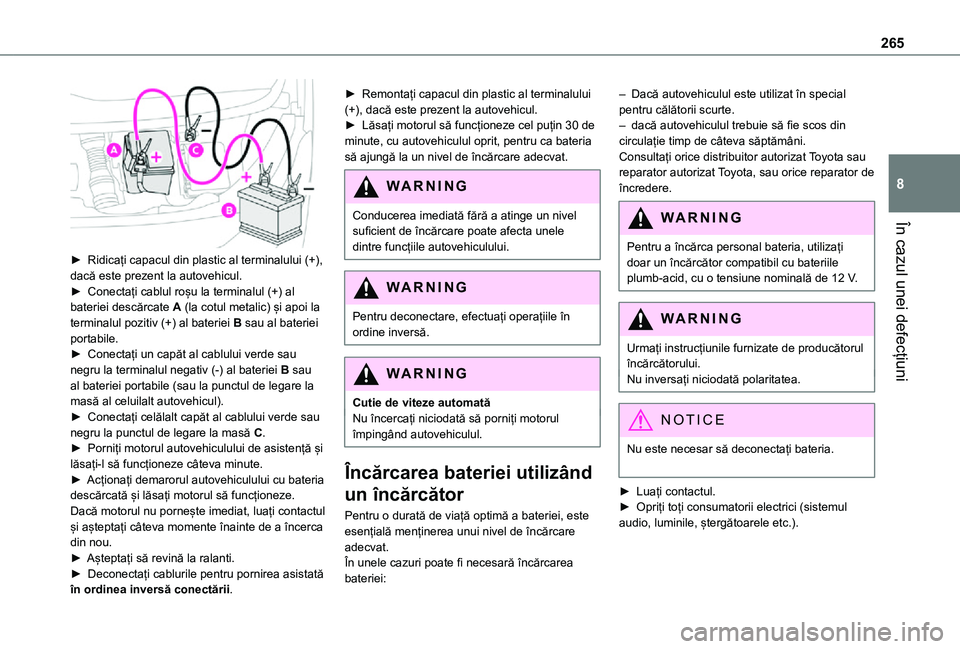

265
În cazul unei defecțiuni
8

► Ridicați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Conectați cablul roșu la terminalul (+) al bateriei descărcate A (la cotul metalic) și apoi la terminalul pozitiv (+) al bateriei B sau al bateriei portabile.► Conectați un capăt al cablului verde sau negru la terminalul negativ (-) al bateriei B sau al bateriei portabile (sau la punctul de legare la masă al celuilalt autovehicul).► Conectați celălalt capăt al cablului verde sau negru la punctul de legare la masă C.► Porniți motorul autovehiculului de asistență și lăsați-l să funcționeze câteva minute.► Acționați demarorul autovehiculului cu bateria descărcată și lăsați motorul să funcționeze.Dacă motorul nu pornește imediat, luați contactul și așteptați câteva momente înainte de a încerca din nou.► Așteptați să revină la ralanti.► Deconectați cablurile pentru pornirea asistată în ordinea inversă conectării.
► Remontați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Lăsați motorul să funcționeze cel puțin 30 de minute, cu autovehiculul oprit, pentru ca bateria să ajungă la un nivel de încărcare adecvat.
WARNI NG
Conducerea imediată fără a atinge un nivel suficient de încărcare poate afecta unele
dintre funcțiile autovehiculului.
WARNI NG
Pentru deconectare, efectuați operațiile în ordine inversă.
WARNI NG
Cutie de viteze automatăNu încercați niciodată să porniți motorul împingând autovehiculul.
Încărcarea bateriei utilizând
un încărcător
Pentru o durată de viață optimă a bateriei, este esențială menținerea unui nivel de încărcare
adecvat.În unele cazuri poate fi necesară încărcarea bateriei:
– Dacă autovehiculul este utilizat în special pentru călătorii scurte.– dacă autovehiculul trebuie să fie scos din circulație timp de câteva săptămâni.Consultați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
WARNI NG
Pentru a încărca personal bateria, utilizați doar un încărcător compatibil cu bateriile plumb-acid, cu o tensiune nominală de 12 V.
WARNI NG
Urmați instrucțiunile furnizate de producătorul încărcătorului.Nu inversați niciodată polaritatea.
NOTIC E
Nu este necesar să deconectați bateria.
► Luați contactul.► Opriți toți consumatorii electrici (sistemul audio, luminile, ștergătoarele etc.).

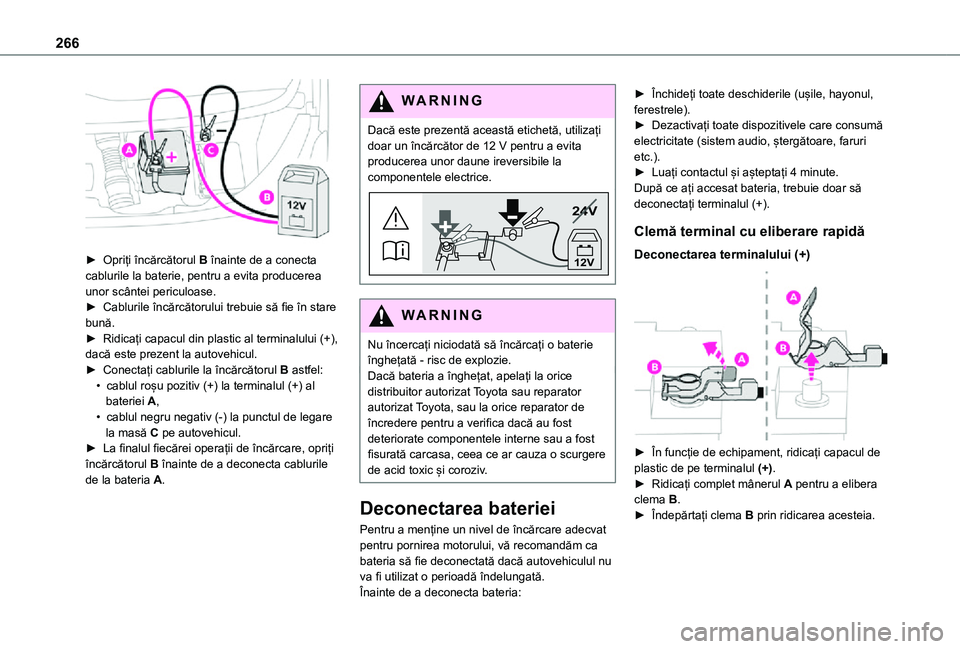

266

► Opriți încărcătorul B înainte de a conecta cablurile la baterie, pentru a evita producerea unor scântei periculoase.► Cablurile încărcătorului trebuie să fie în stare bună.► Ridicați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Conectați cablurile la încărcătorul B astfel:• cablul roșu pozitiv (+) la terminalul (+) al bateriei A,• cablul negru negativ (-) la punctul de legare la masă C pe autovehicul.► La finalul fiecărei operații de încărcare, opriți încărcătorul B înainte de a deconecta cablurile de la bateria A.
WARNI NG
Dacă este prezentă această etichetă, utilizați doar un încărcător de 12 V pentru a evita producerea unor daune ireversibile la componentele electrice.
24V
12V
WARNI NG
Nu încercați niciodată să încărcați o baterie înghețată - risc de explozie.Dacă bateria a înghețat, apelați la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere pentru a verifica dacă au fost deteriorate componentele interne sau a fost fisurată carcasa, ceea ce ar cauza o scurgere de acid toxic și coroziv.
Deconectarea bateriei
Pentru a menține un nivel de încărcare adecvat pentru pornirea motorului, vă recomandăm ca bateria să fie deconectată dacă autovehiculul nu va fi utilizat o perioadă îndelungată.Înainte de a deconecta bateria:
► Închideți toate deschiderile (ușile, hayonul, ferestrele).► Dezactivați toate dispozitivele care consumă electricitate (sistem audio, ștergătoare, faruri etc.).► Luați contactul și așteptați 4 minute.După ce ați accesat bateria, trebuie doar să deconectați terminalul (+).
Clemă terminal cu eliberare rapidă
Deconectarea terminalului (+)

► În funcție de echipament, ridicați capacul de plastic de pe terminalul (+).► Ridicați complet mânerul A pentru a elibera clema B.► Îndepărtați clema B prin ridicarea acesteia.

267
În cazul unei defecțiuni
8
Reconectarea terminalului (+)

► Ridicați complet mânerul A.► Remontați clema deschisă B de pe terminalul (+) .► Apăsați complet pe clema B.► Apăsați pe mânerul A pentru a bloca clema B.► În funcție de echipament, coborâți capacul de plastic de pe terminalul (+) .
WARNI NG
Nu forțați mânerul, deoarece blocarea nu este posibilă în cazul în care clema nu este poziționată corect; efectuați procedura din nou.
După reconectare
După reconectarea bateriei, puneți contactul și așteptați 1 minut înainte de a porni motorul, pentru a permite inițializarea sistemelor electronice.Cu toate acestea, dacă problemele minore persistă chiar și după ce ați efectuat această operațiune, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Consultați secțiunea corespunzătoare, reinițializați anumite echipamente:– Cheia cu telecomandă sau cheia electronică (în funcție de versiune).– Geamurile cu acționare electrică.– Ușile cu acționare electrică,– Data și ora.– Posturile radio presetate.
NOTIC E
Este posibil ca sistemul Stop & Start să nu fie funcțional în timpul călătoriei efectuate după
prima pornire a motorului.În acest caz, sistemul va fi disponibil din nou după o perioadă continuă de imobilizare a autovehiculului, perioadă ce depinde de temperatura exterioară și de nivelul de încărcare a bateriei (până la aproximativ 8 ore).
Remorcare
Procedura pentru remorcarea autovehiculului dumneavoastră sau a unui alt autovehicul utilizând un dispozitiv mecanic detașabil.
NOTIC E
Recomandări generaleRespectați legislația în vigoare în țara în care conduceți.Greutatea autovehiculului tractor trebuie să fie mai mare decât cea a autovehiculului remorcat.Șoferul trebuie să rămână la volanul autovehiculului remorcat și să aibă un permis de conducere valabil.La remorcarea unui autovehicul cu toate cele patru roți la sol, utilizați întotdeauna o bară de remorcare aprobată; frânghiile și curelele sunt interzise.Autovehiculul tractor trebuie să se deplaseze ușor.
Atunci autovehiculul este remorcat cu motorul oprit, nu mai este nevoie de niciun fel de asistență pentru frânare sau direcție.

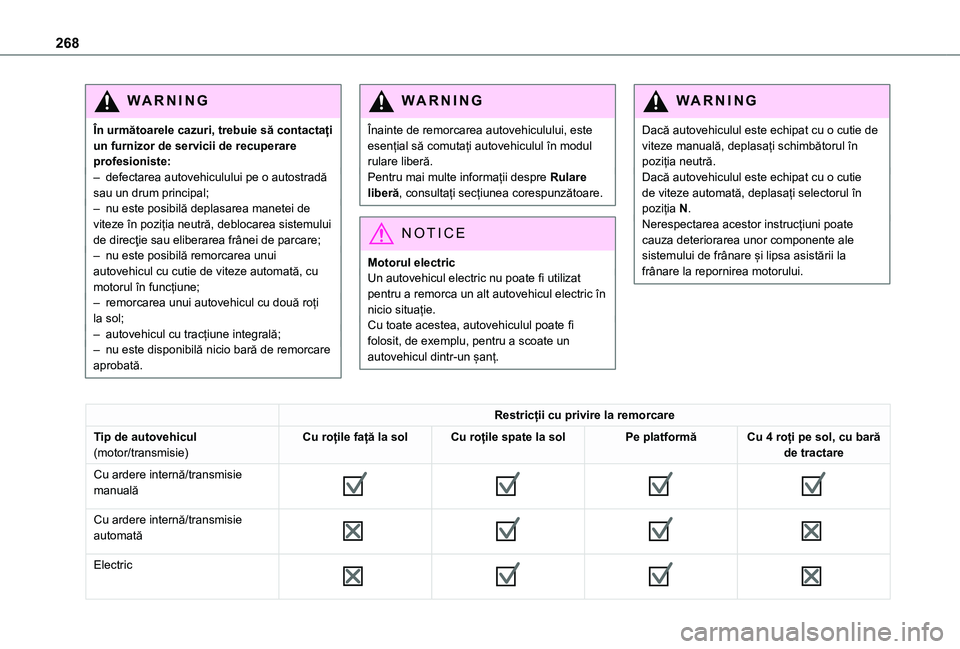

268
WARNI NG
În următoarele cazuri, trebuie să contactați un furnizor de servicii de recuperare profesioniste:– defectarea autovehiculului pe o autostradă sau un drum principal;– nu este posibilă deplasarea manetei de viteze în poziția neutră, deblocarea sistemului de direcţie sau eliberarea frânei de parcare;– nu este posibilă remorcarea unui autovehicul cu cutie de viteze automată, cu motorul în funcțiune;– remorcarea unui autovehicul cu două roți la sol;– autovehicul cu tracțiune integrală;– nu este disponibilă nicio bară de remorcare aprobată.
WARNI NG
Înainte de remorcarea autovehiculului, este esențial să comutați autovehiculul în modul rulare liberă.Pentru mai multe informații despre Rulare liberă, consultați secțiunea corespunzătoare.
NOTIC E
Motorul electricUn autovehicul electric nu poate fi utilizat pentru a remorca un alt autovehicul electric în nicio situație.Cu toate acestea, autovehiculul poate fi folosit, de exemplu, pentru a scoate un autovehicul dintr-un șanț.
WARNI NG
Dacă autovehiculul este echipat cu o cutie de viteze manuală, deplasați schimbătorul în poziția neutră.Dacă autovehiculul este echipat cu o cutie de viteze automată, deplasați selectorul în poziția N.Nerespectarea acestor instrucțiuni poate cauza deteriorarea unor componente ale sistemului de frânare și lipsa asistării la frânare la repornirea motorului.
Restricții cu privire la remorcare
Tip de autovehicul(motor/transmisie)Cu roțile față la solCu roțile spate la solPe platformăCu 4 roți pe sol, cu bară de tractare
Cu ardere internă/transmisie manuală








Cu ardere internă/transmisie automată








Electric

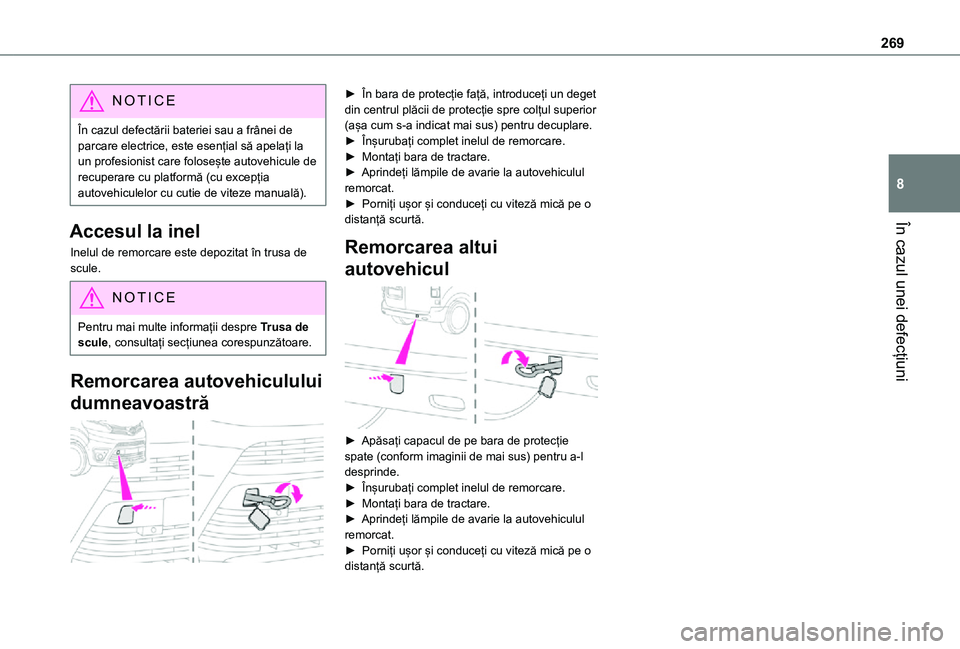

269
În cazul unei defecțiuni
8
NOTIC E
În cazul defectării bateriei sau a frânei de parcare electrice, este esențial să apelați la un profesionist care folosește autovehicule de recuperare cu platformă (cu excepția autovehiculelor cu cutie de viteze manuală).
Accesul la inel
Inelul de remorcare este depozitat în trusa de scule.
NOTIC E
Pentru mai multe informații despre Trusa de scule, consultați secțiunea corespunzătoare.
Remorcarea autovehiculului
dumneavoastră

► În bara de protecție față, introduceți un deget din centrul plăcii de protecție spre colțul superior (așa cum s-a indicat mai sus) pentru decuplare.► Înșurubați complet inelul de remorcare.► Montați bara de tractare.► Aprindeți lămpile de avarie la autovehiculul remorcat.► Porniți ușor și conduceți cu viteză mică pe o distanță scurtă.
Remorcarea altui
autovehicul

► Apăsați capacul de pe bara de protecție spate (conform imaginii de mai sus) pentru a-l desprinde.► Înșurubați complet inelul de remorcare.► Montați bara de tractare.► Aprindeți lămpile de avarie la autovehiculul remorcat.► Porniți ușor și conduceți cu viteză mică pe o distanță scurtă.

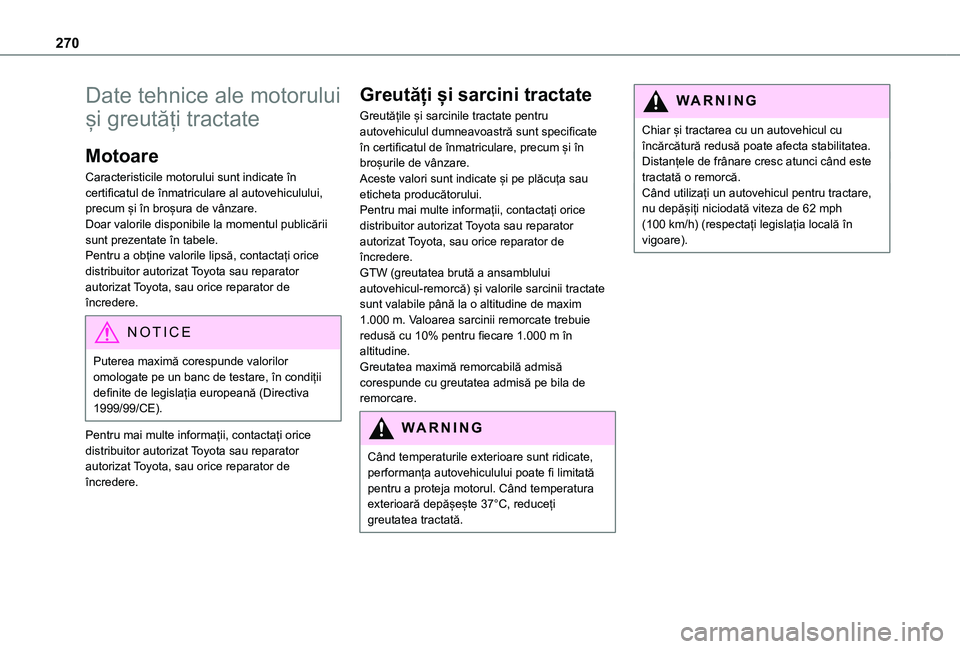

270
Date tehnice ale motorului
și greutăți tractate
Motoare
Caracteristicile motorului sunt indicate în certificatul de înmatriculare al autovehiculului, precum și în broșura de vânzare.Doar valorile disponibile la momentul publicării sunt prezentate în tabele.Pentru a obține valorile lipsă, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
NOTIC E
Puterea maximă corespunde valorilor omologate pe un banc de testare, în condiții definite de legislația europeană (Directiva 1999/99/CE).
Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Greutăți și sarcini tractate
Greutățile și sarcinile tractate pentru autovehiculul dumneavoastră sunt specificate în certificatul de înmatriculare, precum și în broșurile de vânzare.Aceste valori sunt indicate și pe plăcuța sau eticheta producătorului.Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.GTW (greutatea brută a ansamblului autovehicul-remorcă) și valorile sarcinii tractate sunt valabile până la o altitudine de maxim 1.000 m. Valoarea sarcinii remorcate trebuie redusă cu 10% pentru fiecare 1.000 m în altitudine.Greutatea maximă remorcabilă admisă corespunde cu greutatea admisă pe bila de remorcare.
WARNI NG
Când temperaturile exterioare sunt ridicate, performanța autovehiculului poate fi limitată pentru a proteja motorul. Când temperatura exterioară depășește 37°C, reduceți greutatea tractată.
WARNI NG
Chiar și tractarea cu un autovehicul cu încărcătură redusă poate afecta stabilitatea.Distanțele de frânare cresc atunci când este tractată o remorcă.Când utilizați un autovehicul pentru tractare, nu depășiți niciodată viteza de 62 mph (100 km/h) (respectați legislația locală în vigoare).
