TOYOTA PROACE VERSO 2023 Instrukcja obsługi (in Polish)

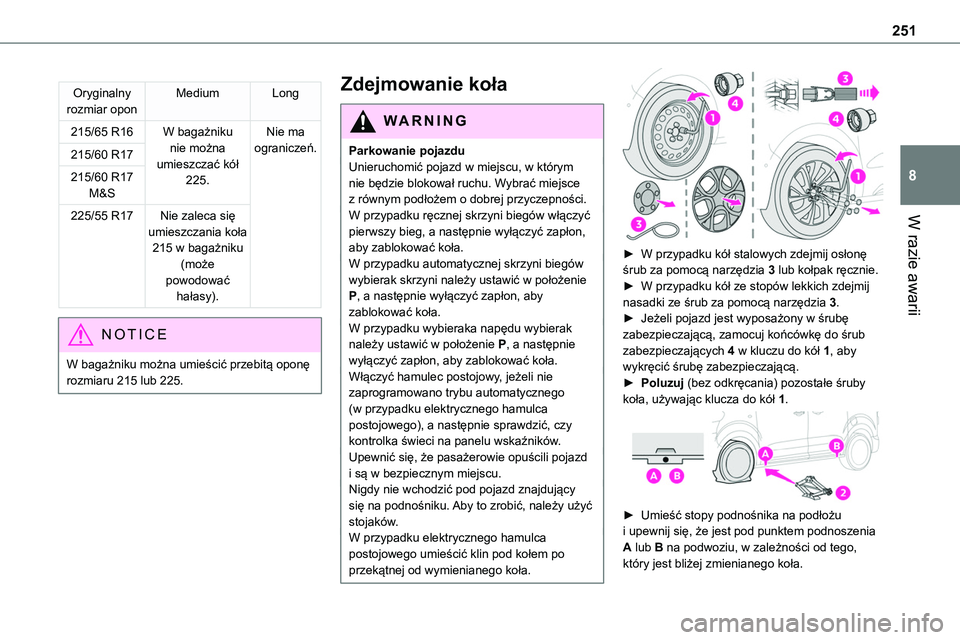

251
W razie awarii
8
Oryginalny rozmiar oponMediumLong
215/65 R16W bagażniku nie można umieszczać kół 225.
Nie ma ograniczeń.215/60 R17
215/60 R17 M&S
225/55 R17Nie zaleca się umieszczania koła 215 w bagażniku (może powodować hałasy).
NOTIC E
W bagażniku można umieścić przebitą oponę rozmiaru 215 lub 225.
Zdejmowanie koła
WARNI NG
Parkowanie pojazduUnieruchomić pojazd w miejscu, w którym nie będzie blokował ruchu. Wybrać miejsce z równym podłożem o dobrej przyczepności.W przypadku ręcznej skrzyni biegów włączyć
pierwszy bieg, a następnie wyłączyć zapłon, aby zablokować koła.W przypadku automatycznej skrzyni biegów wybierak skrzyni należy ustawić w położenie P, a następnie wyłączyć zapłon, aby zablokować koła. W przypadku wybieraka napędu wybierak należy ustawić w położenie P, a następnie wyłączyć zapłon, aby zablokować koła.Włączyć hamulec postojowy, jeżeli nie zaprogramowano trybu automatycznego (w przypadku elektrycznego hamulca postojowego), a następnie sprawdzić, czy kontrolka świeci na panelu wskaźników.Upewnić się, że pasażerowie opuścili pojazd i są w bezpiecznym miejscu.Nigdy nie wchodzić pod pojazd znajdujący się na podnośniku. Aby to zrobić, należy użyć stojaków.W przypadku elektrycznego hamulca postojowego umieścić klin pod kołem po przekątnej od wymienianego koła.


► W przypadku kół stalowych zdejmij osłonę śrub za pomocą narzędzia 3 lub kołpak ręcznie.► W przypadku kół ze stopów lekkich zdejmij nasadki ze śrub za pomocą narzędzia 3.► Jeżeli pojazd jest wyposażony w śrubę zabezpieczającą, zamocuj końcówkę do śrub zabezpieczających 4 w kluczu do kół 1, aby wykręcić śrubę zabezpieczającą.► Poluzuj (bez odkręcania) pozostałe śruby koła, używając klucza do kół 1.

► Umieść stopy podnośnika na podłożu i upewnij się, że jest pod punktem podnoszenia A lub B na podwoziu, w zależności od tego, który jest bliżej zmienianego koła.

252


► Używając pokrętła, podnoś podnośnik 2, aż jego głowica zetknie się z punktem podnoszenia A lub B, zależnie od tego, który jest używany. Powierzchnia styku punktu A lub B powinna się stykać z środkową częścią głowicy podnośnika.► Podnoś pojazd, aż odstęp między kołem a podłożem umożliwi na łatwe założenie koła zapasowego.
WARNI NG
Ryzyko obrażeń ciała.Upewnić się, że podnośnik stoi stabilnie. Jeżeli podłoże jest śliskie lub grząskie, podnośnik może się przesunąć lub przewrócić.Upewnić się, że podnośnik jest ustawiony bezpośrednio w jednym z punktów
podnoszenia A lub B pod pojazdem. Powierzchnia styku podwozia pojazdu powinna być pośrodku głowicy podnośnika. W przeciwnym razie istnieje zagrożenie uszkodzenia pojazdu i/lub przewrócenia podnośnika.


► Wyjmij śruby i odłóż je w czyste miejsce.
► Zdejmij koło.
Montaż koła

► Załóż koło na piastę.► Wkręć śruby ręcznie najmocniej jak to możliwe.► Jeżeli pojazd jest wyposażony, wstępnie dokręć śrubę zapobiegającą kradzieży za pomocą klucza do kół 1 z zamocowanym kluczem nasadowym do tych śrub 4.► Wstępnie dokręć pozostałe śruby, używając tylko klucza do kół 1.

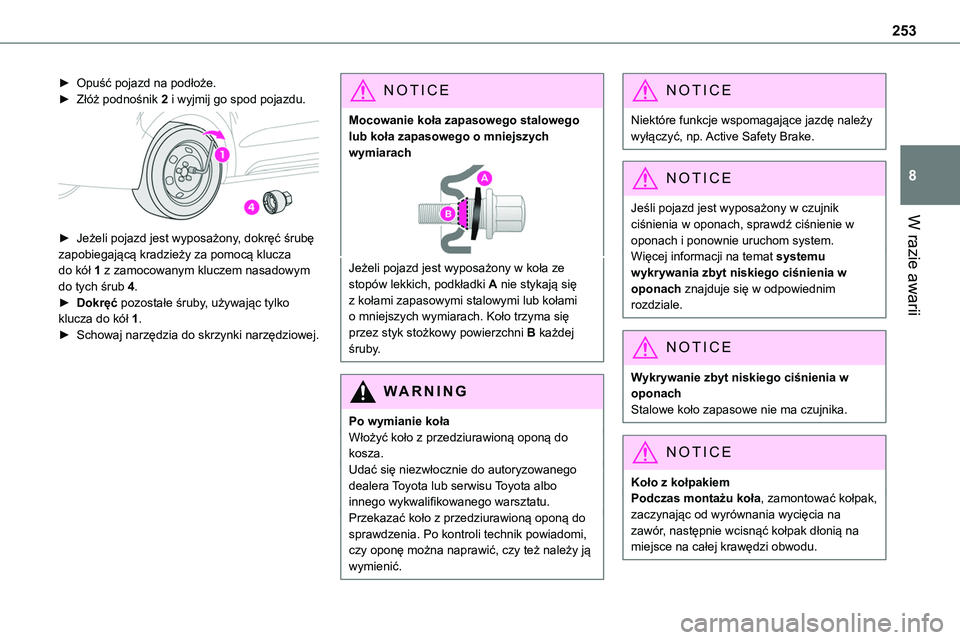

253
W razie awarii
8
► Opuść pojazd na podłoże.► Złóż podnośnik 2 i wyjmij go spod pojazdu.

► Jeżeli pojazd jest wyposażony, dokręć śrubę zapobiegającą kradzieży za pomocą klucza do kół 1 z zamocowanym kluczem nasadowym do tych śrub 4.► Dokręć pozostałe śruby, używając tylko klucza do kół 1.► Schowaj narzędzia do skrzynki narzędziowej.
NOTIC E
Mocowanie koła zapasowego stalowego lub koła zapasowego o mniejszych wymiarach
Jeżeli pojazd jest wyposażony w koła ze stopów lekkich, podkładki A nie stykają się z kołami zapasowymi stalowymi lub kołami o mniejszych wymiarach. Koło trzyma się przez styk stożkowy powierzchni B każdej śruby.
WARNI NG
Po wymianie koła
Włożyć koło z przedziurawioną oponą do kosza.Udać się niezwłocznie do autoryzowanego dealera Toyota lub serwisu Toyota albo innego wykwalifikowanego warsztatu.Przekazać koło z przedziurawioną oponą do sprawdzenia. Po kontroli technik powiadomi, czy oponę można naprawić, czy też należy ją wymienić.
NOTIC E
Niektóre funkcje wspomagające jazdę należy wyłączyć, np. Active Safety Brake.
NOTIC E
Jeśli pojazd jest wyposażony w czujnik ciśnienia w oponach, sprawdź ciśnienie w oponach i ponownie uruchom system.Więcej informacji na temat systemu wykrywania zbyt niskiego ciśnienia w oponach znajduje się w odpowiednim rozdziale.
NOTIC E
Wykrywanie zbyt niskiego ciśnienia w oponachStalowe koło zapasowe nie ma czujnika.
NOTIC E
Koło z kołpakiemPodczas montażu koła, zamontować kołpak, zaczynając od wyrównania wycięcia na zawór, następnie wcisnąć kołpak dłonią na
miejsce na całej krawędzi obwodu.

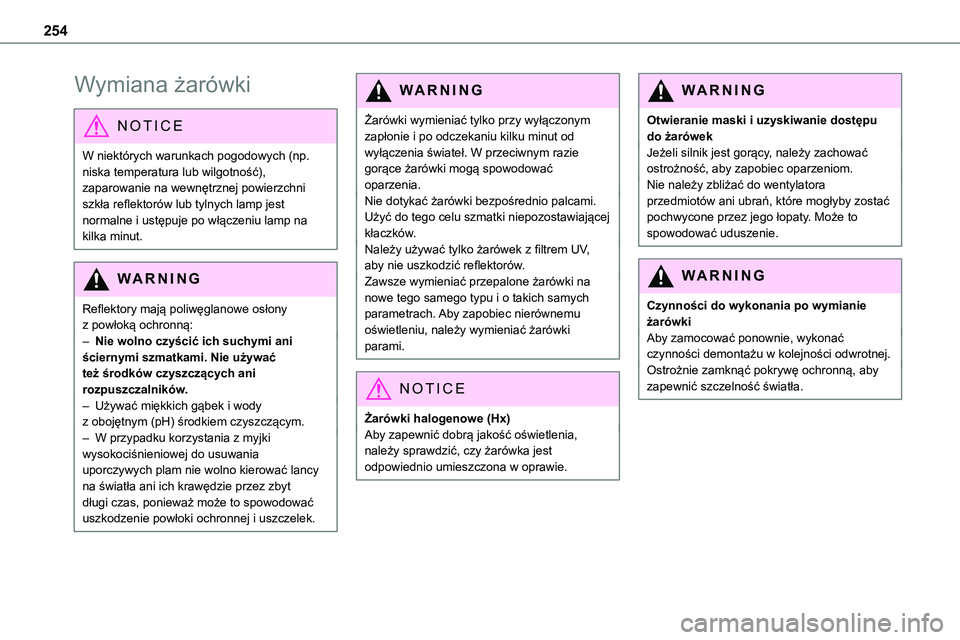

254
Wymiana żarówki
NOTIC E
W niektórych warunkach pogodowych (np. niska temperatura lub wilgotność), zaparowanie na wewnętrznej powierzchni szkła reflektorów lub tylnych lamp jest normalne i ustępuje po włączeniu lamp na
kilka minut.
WARNI NG
Reflektory mają poliwęglanowe osłony z powłoką ochronną:– Nie wolno czyścić ich suchymi ani ściernymi szmatkami. Nie używać też środków czyszczących ani rozpuszczalników.– Używać miękkich gąbek i wody z obojętnym (pH) środkiem czyszczącym.– W przypadku korzystania z myjki wysokociśnieniowej do usuwania uporczywych plam nie wolno kierować lancy na światła ani ich krawędzie przez zbyt długi czas, ponieważ może to spowodować uszkodzenie powłoki ochronnej i uszczelek.
WARNI NG
Żarówki wymieniać tylko przy wyłączonym zapłonie i po odczekaniu kilku minut od wyłączenia świateł. W przeciwnym razie gorące żarówki mogą spowodować oparzenia.Nie dotykać żarówki bezpośrednio palcami. Użyć do tego celu szmatki niepozostawiającej
kłaczków.Należy używać tylko żarówek z filtrem UV, aby nie uszkodzić reflektorów.Zawsze wymieniać przepalone żarówki na nowe tego samego typu i o takich samych parametrach. Aby zapobiec nierównemu oświetleniu, należy wymieniać żarówki parami.
NOTIC E
Żarówki halogenowe (Hx)Aby zapewnić dobrą jakość oświetlenia, należy sprawdzić, czy żarówka jest odpowiednio umieszczona w oprawie.
WARNI NG
Otwieranie maski i uzyskiwanie dostępu do żarówekJeżeli silnik jest gorący, należy zachować ostrożność, aby zapobiec oparzeniom.Nie należy zbliżać do wentylatora przedmiotów ani ubrań, które mogłyby zostać pochwycone przez jego łopaty. Może to
spowodować uduszenie.
WARNI NG
Czynności do wykonania po wymianie żarówkiAby zamocować ponownie, wykonać czynności demontażu w kolejności odwrotnej.Ostrożnie zamknąć pokrywę ochronną, aby zapewnić szczelność światła.

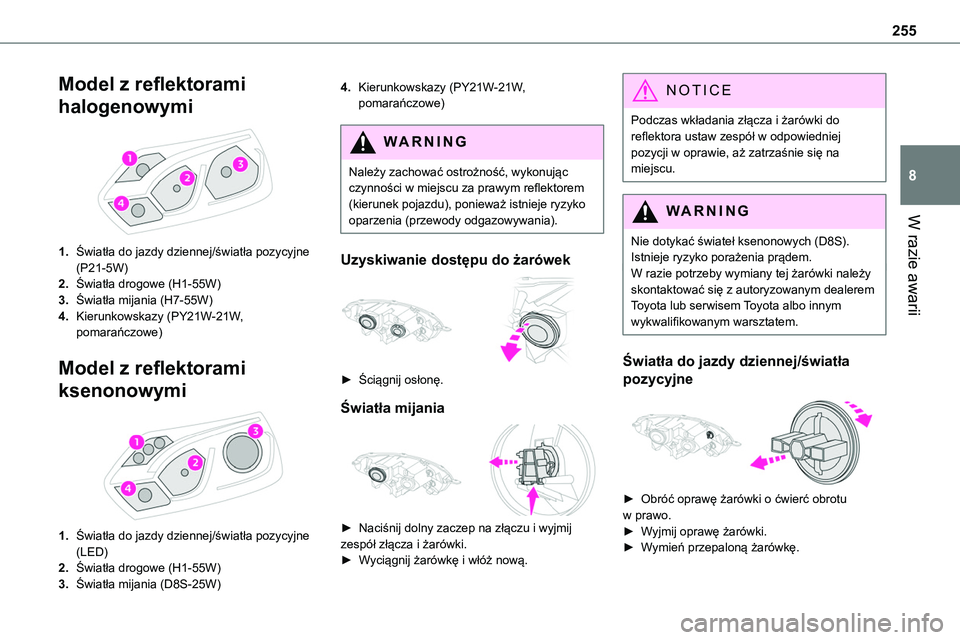

255
W razie awarii
8
Model z reflektorami
halogenowymi

1.Światła do jazdy dziennej/światła pozycyjne (P21-5W)
2.Światła drogowe (H1-55W)
3.Światła mijania (H7-55W)
4.Kierunkowskazy (PY21W-21W, pomarańczowe)
Model z reflektorami
ksenonowymi

1.Światła do jazdy dziennej/światła pozycyjne (LED)
2.Światła drogowe (H1-55W)
3.Światła mijania (D8S-25W)
4.Kierunkowskazy (PY21W-21W, pomarańczowe)
WARNI NG
Należy zachować ostrożność, wykonując czynności w miejscu za prawym reflektorem (kierunek pojazdu), ponieważ istnieje ryzyko oparzenia (przewody odgazowywania).
Uzyskiwanie dostępu do żarówek

► Ściągnij osłonę.
Światła mijania

► Naciśnij dolny zaczep na złączu i wyjmij
zespół złącza i żarówki.► Wyciągnij żarówkę i włóż nową.
NOTIC E
Podczas wkładania złącza i żarówki do reflektora ustaw zespół w odpowiedniej pozycji w oprawie, aż zatrzaśnie się na miejscu.
WARNI NG
Nie dotykać świateł ksenonowych (D8S). Istnieje ryzyko porażenia prądem.W razie potrzeby wymiany tej żarówki należy skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Światła do jazdy dziennej/światła
pozycyjne

► Obróć oprawę żarówki o ćwierć obrotu w prawo.► Wyjmij oprawę żarówki.► Wymień przepaloną żarówkę.

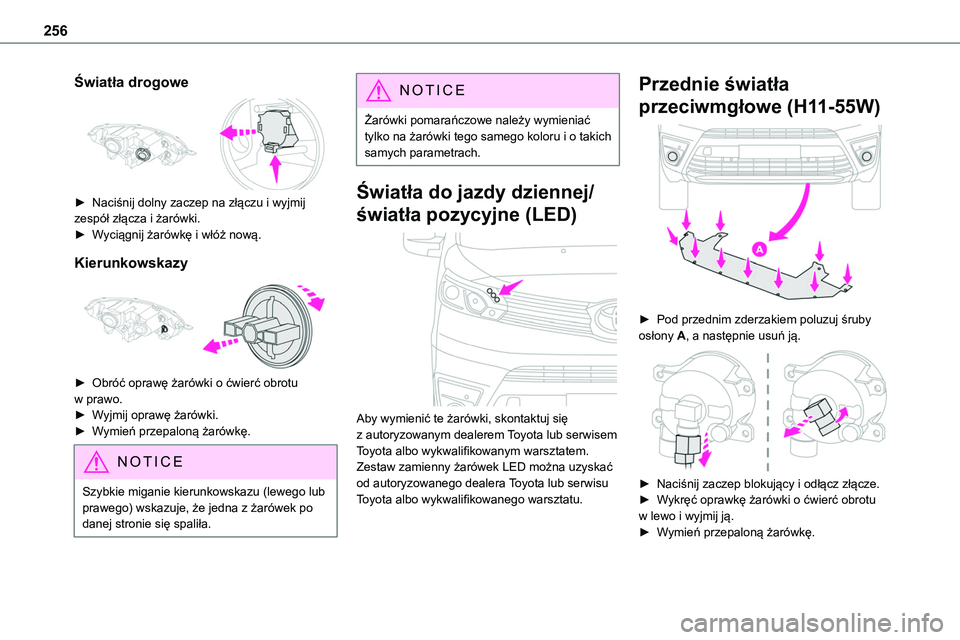

256
Światła drogowe

► Naciśnij dolny zaczep na złączu i wyjmij zespół złącza i żarówki.
► Wyciągnij żarówkę i włóż nową.
Kierunkowskazy

► Obróć oprawę żarówki o ćwierć obrotu w prawo.► Wyjmij oprawę żarówki.► Wymień przepaloną żarówkę.
NOTIC E
Szybkie miganie kierunkowskazu (lewego lub prawego) wskazuje, że jedna z żarówek po danej stronie się spaliła.
NOTIC E
Żarówki pomarańczowe należy wymieniać tylko na żarówki tego samego koloru i o takich samych parametrach.
Światła do jazdy dziennej/
światła pozycyjne (LED)

Aby wymienić te żarówki, skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo wykwalifikowanym warsztatem.Zestaw zamienny żarówek LED można uzyskać od autoryzowanego dealera Toyota lub serwisu Toyota albo wykwalifikowanego warsztatu.
Przednie światła
przeciwmgłowe (H11-55W)

► Pod przednim zderzakiem poluzuj śruby osłony A, a następnie usuń ją.

► Naciśnij zaczep blokujący i odłącz złącze.► Wykręć oprawkę żarówki o ćwierć obrotu w lewo i wyjmij ją.► Wymień przepaloną żarówkę.

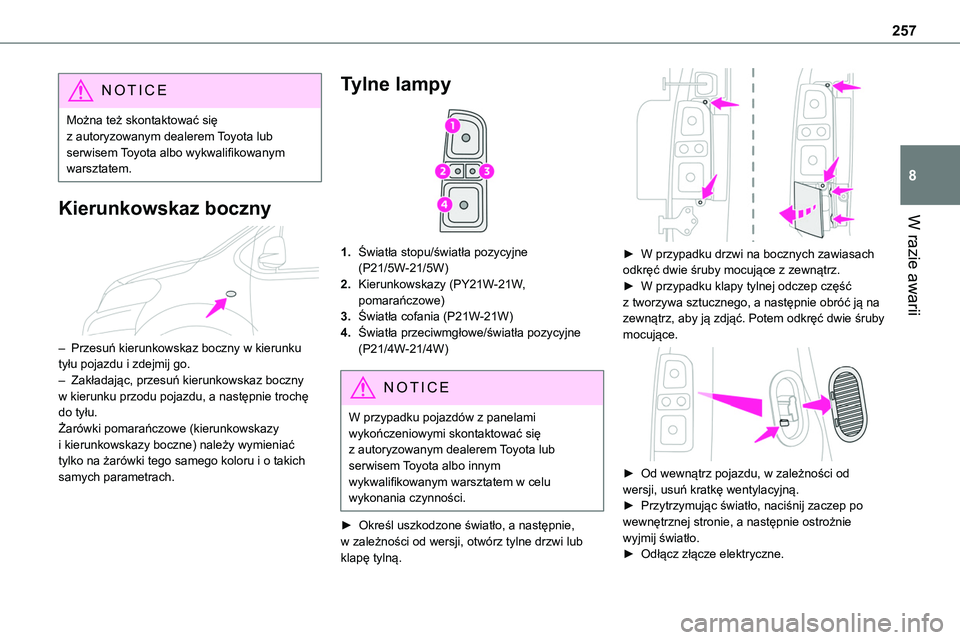

257
W razie awarii
8
NOTIC E
Można też skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo wykwalifikowanym warsztatem.
Kierunkowskaz boczny

– Przesuń kierunkowskaz boczny w kierunku tyłu pojazdu i zdejmij go.– Zakładając, przesuń kierunkowskaz boczny w kierunku przodu pojazdu, a następnie trochę do tyłu.Żarówki pomarańczowe (kierunkowskazy i kierunkowskazy boczne) należy wymieniać tylko na żarówki tego samego koloru i o takich samych parametrach.
Tylne lampy

1.Światła stopu/światła pozycyjne (P21/5W-21/5W)
2.Kierunkowskazy (PY21W-21W, pomarańczowe)
3.Światła cofania (P21W-21W)
4.Światła przeciwmgłowe/światła pozycyjne (P21/4W-21/4W)
NOTIC E
W przypadku pojazdów z panelami wykończeniowymi skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym
wykwalifikowanym warsztatem w celu wykonania czynności.
► Określ uszkodzone światło, a następnie, w zależności od wersji, otwórz tylne drzwi lub klapę tylną.

► W przypadku drzwi na bocznych zawiasach odkręć dwie śruby mocujące z zewnątrz.► W przypadku klapy tylnej odczep część z tworzywa sztucznego, a następnie obróć ją na zewnątrz, aby ją zdjąć. Potem odkręć dwie śruby mocujące.

► Od wewnątrz pojazdu, w zależności od wersji, usuń kratkę wentylacyjną.► Przytrzymując światło, naciśnij zaczep po wewnętrznej stronie, a następnie ostrożnie wyjmij światło.► Odłącz złącze elektryczne.

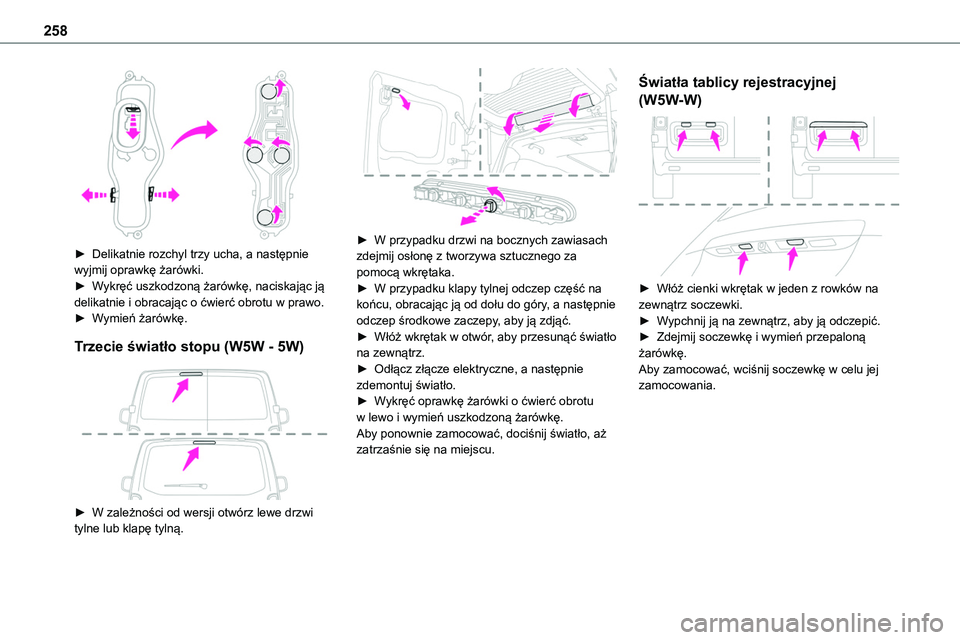

258

► Delikatnie rozchyl trzy ucha, a następnie wyjmij oprawkę żarówki.► Wykręć uszkodzoną żarówkę, naciskając ją delikatnie i obracając o ćwierć obrotu w prawo.► Wymień żarówkę.
Trzecie światło stopu (W5W - 5W)

► W zależności od wersji otwórz lewe drzwi tylne lub klapę tylną.

► W przypadku drzwi na bocznych zawiasach zdejmij osłonę z tworzywa sztucznego za pomocą wkrętaka.► W przypadku klapy tylnej odczep część na końcu, obracając ją od dołu do góry, a następnie odczep środkowe zaczepy, aby ją zdjąć.► Włóż wkrętak w otwór, aby przesunąć światło na zewnątrz.► Odłącz złącze elektryczne, a następnie zdemontuj światło.► Wykręć oprawkę żarówki o ćwierć obrotu w lewo i wymień uszkodzoną żarówkę.Aby ponownie zamocować, dociśnij światło, aż zatrzaśnie się na miejscu.
Światła tablicy rejestracyjnej
(W5W-W)

► Włóż cienki wkrętak w jeden z rowków na zewnątrz soczewki.► Wypchnij ją na zewnątrz, aby ją odczepić.► Zdejmij soczewkę i wymień przepaloną żarówkę.Aby zamocować, wciśnij soczewkę w celu jej zamocowania.

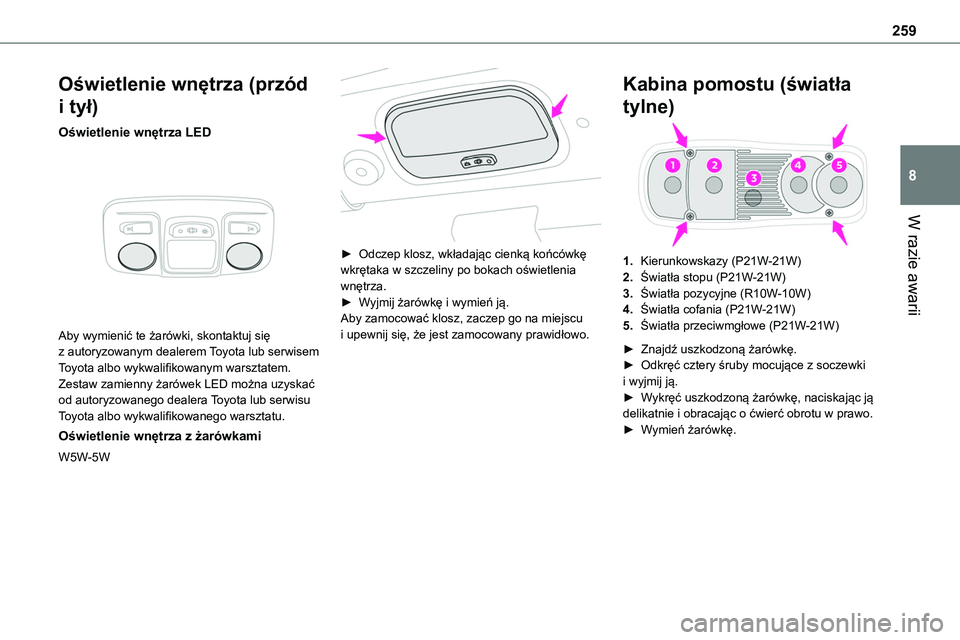

259
W razie awarii
8
Oświetlenie wnętrza (przód
i tył)
Oświetlenie wnętrza LED

Aby wymienić te żarówki, skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo wykwalifikowanym warsztatem.Zestaw zamienny żarówek LED można uzyskać od autoryzowanego dealera Toyota lub serwisu Toyota albo wykwalifikowanego warsztatu.
Oświetlenie wnętrza z żarówkami
W5W-5W

► Odczep klosz, wkładając cienką końcówkę wkrętaka w szczeliny po bokach oświetlenia wnętrza.► Wyjmij żarówkę i wymień ją.Aby zamocować klosz, zaczep go na miejscu i upewnij się, że jest zamocowany prawidłowo.
Kabina pomostu (światła
tylne)
1.Kierunkowskazy (P21W-21W)
2.Światła stopu (P21W-21W)
3.Światła pozycyjne (R10W-10W)
4.Światła cofania (P21W-21W)
5.Światła przeciwmgłowe (P21W-21W)
► Znajdź uszkodzoną żarówkę.► Odkręć cztery śruby mocujące z soczewki i wyjmij ją.► Wykręć uszkodzoną żarówkę, naciskając ją delikatnie i obracając o ćwierć obrotu w prawo.► Wymień żarówkę.

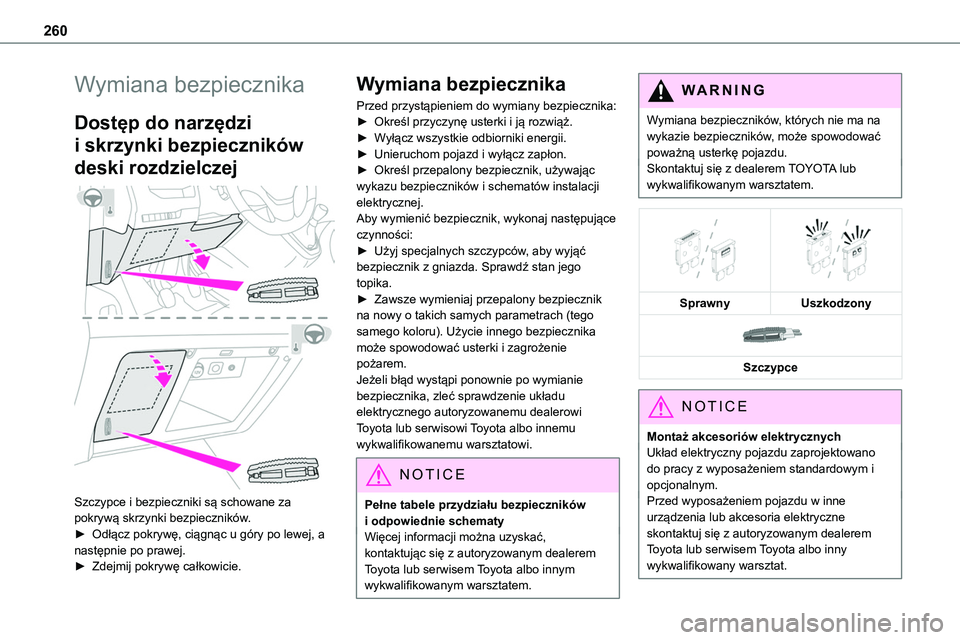

260
Wymiana bezpiecznika
Dostęp do narzędzi
i skrzynki bezpieczników
deski rozdzielczej

Szczypce i bezpieczniki są schowane za pokrywą skrzynki bezpieczników.
► Odłącz pokrywę, ciągnąc u góry po lewej, a następnie po prawej.► Zdejmij pokrywę całkowicie.
Wymiana bezpiecznika
Przed przystąpieniem do wymiany bezpiecznika:► Określ przyczynę usterki i ją rozwiąż.► Wyłącz wszystkie odbiorniki energii.► Unieruchom pojazd i wyłącz zapłon.► Określ przepalony bezpiecznik, używając wykazu bezpieczników i schematów instalacji elektrycznej.Aby wymienić bezpiecznik, wykonaj następujące
czynności:► Użyj specjalnych szczypców, aby wyjąć bezpiecznik z gniazda. Sprawdź stan jego topika.► Zawsze wymieniaj przepalony bezpiecznik na nowy o takich samych parametrach (tego samego koloru). Użycie innego bezpiecznika może spowodować usterki i zagrożenie pożarem.Jeżeli błąd wystąpi ponownie po wymianie bezpiecznika, zleć sprawdzenie układu elektrycznego autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
NOTIC E
Pełne tabele przydziału bezpieczników i odpowiednie schematy
Więcej informacji można uzyskać, kontaktując się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
WARNI NG
Wymiana bezpieczników, których nie ma na wykazie bezpieczników, może spowodować poważną usterkę pojazdu.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.




SprawnyUszkodzony

Szczypce
NOTIC E
Montaż akcesoriów elektrycznychUkład elektryczny pojazdu zaprojektowano do pracy z wyposażeniem standardowym i opcjonalnym.Przed wyposażeniem pojazdu w inne urządzenia lub akcesoria elektryczne
skontaktuj siÄ™ z autoryzowanym dealerem Toyota lub serwisem Toyota albo inny wykwalifikowany warsztat.
