TOYOTA PROACE VERSO 2023 Instrukcja obsługi (in Polish)

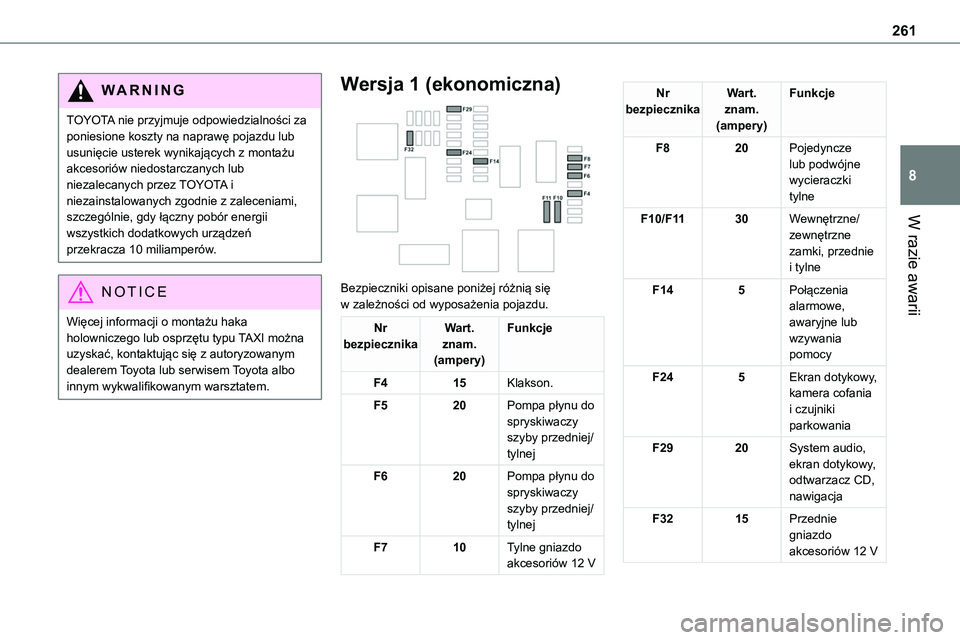

261
W razie awarii
8
WARNI NG
TOYOTA nie przyjmuje odpowiedzialności za poniesione koszty na naprawę pojazdu lub usunięcie usterek wynikających z montażu akcesoriów niedostarczanych lub niezalecanych przez TOYOTA i niezainstalowanych zgodnie z zaleceniami, szczególnie, gdy łączny pobór energii
wszystkich dodatkowych urządzeń przekracza 10 miliamperów.
NOTIC E
Więcej informacji o montażu haka holowniczego lub osprzętu typu TAXI można uzyskać, kontaktując się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Wersja 1 (ekonomiczna)

Bezpieczniki opisane poniżej różnią się w zależności od wyposażenia pojazdu.
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F415Klakson.
F520Pompa płynu do spryskiwaczy szyby przedniej/tylnej
F620Pompa płynu do spryskiwaczy szyby przedniej/tylnej
F710Tylne gniazdo akcesoriów 12 V
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F820Pojedyncze lub podwójne wycieraczki tylne
F10/F1130Wewnętrzne/zewnętrzne zamki, przednie i tylne
F145Połączenia alarmowe, awaryjne lub wzywania pomocy
F245Ekran dotykowy, kamera cofania i czujniki parkowania
F2920System audio, ekran dotykowy, odtwarzacz CD, nawigacja
F3215Przednie gniazdo akcesoriów 12 V

262

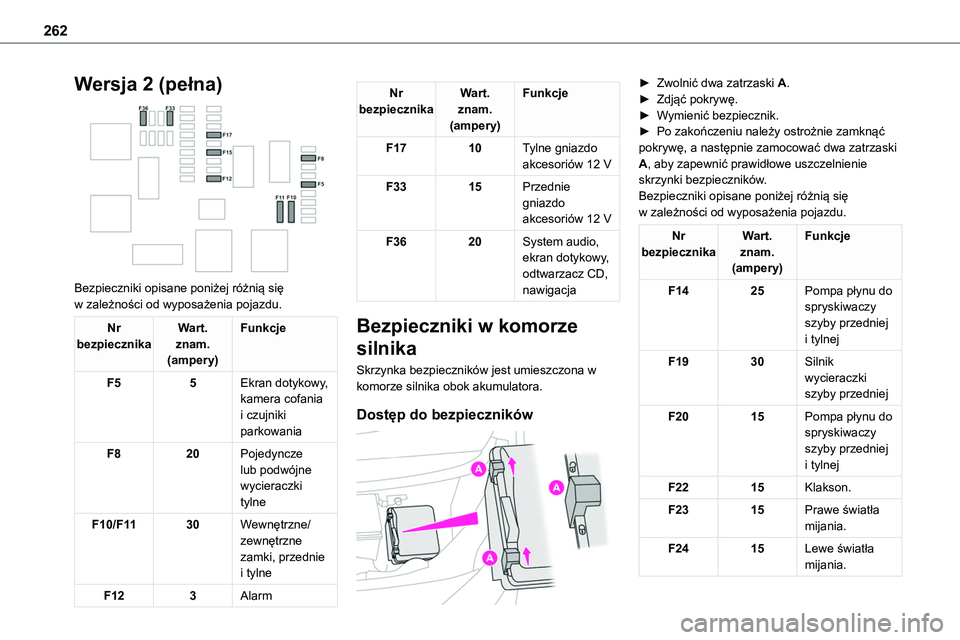

Wersja 2 (pełna)

Bezpieczniki opisane poniżej różnią się w zależności od wyposażenia pojazdu.
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F55Ekran dotykowy, kamera cofania i czujniki parkowania
F820Pojedyncze lub podwójne wycieraczki tylne
F10/F1130Wewnętrzne/zewnętrzne zamki, przednie i tylne
F123Alarm
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F1710Tylne gniazdo akcesoriów 12 V
F3315Przednie gniazdo akcesoriów 12 V
F3620System audio, ekran dotykowy, odtwarzacz CD, nawigacja
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników jest umieszczona w komorze silnika obok akumulatora.
Dostęp do bezpieczników

► Zwolnić dwa zatrzaski A.► Zdjąć pokrywę.► Wymienić bezpiecznik.► Po zakończeniu należy ostrożnie zamknąć pokrywę, a następnie zamocować dwa zatrzaski A, aby zapewnić prawidłowe uszczelnienie skrzynki bezpieczników.Bezpieczniki opisane poniżej różnią się w zależności od wyposażenia pojazdu.
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F1425Pompa płynu do spryskiwaczy szyby przedniej i tylnej
F1930Silnik wycieraczki szyby przedniej
F2015Pompa płynu do spryskiwaczy szyby przedniej i tylnej
F2215Klakson.
F2315Prawe światła mijania.
F2415Lewe światła mijania.

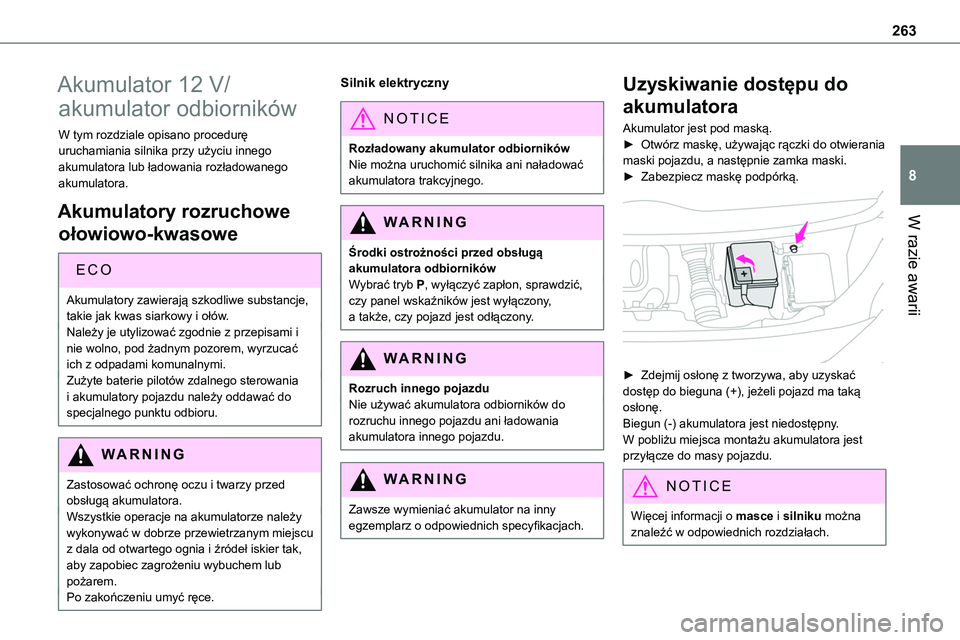

263
W razie awarii
8
Akumulator 12 V/
akumulator odbiorników
W tym rozdziale opisano procedurę uruchamiania silnika przy użyciu innego akumulatora lub ładowania rozładowanego akumulatora.
Akumulatory rozruchowe
ołowiowo-kwasowe
ECO
Akumulatory zawierają szkodliwe substancje, takie jak kwas siarkowy i ołów.Należy je utylizować zgodnie z przepisami i nie wolno, pod żadnym pozorem, wyrzucać ich z odpadami komunalnymi.Zużyte baterie pilotów zdalnego sterowania i akumulatory pojazdu należy oddawać do specjalnego punktu odbioru.
WARNI NG
Zastosować ochronę oczu i twarzy przed obsługą akumulatora.Wszystkie operacje na akumulatorze należy wykonywać w dobrze przewietrzanym miejscu z dala od otwartego ognia i źródeł iskier tak, aby zapobiec zagrożeniu wybuchem lub pożarem.
Po zakończeniu umyć ręce.
Silnik elektryczny
NOTIC E
Rozładowany akumulator odbiornikówNie można uruchomić silnika ani naładować akumulatora trakcyjnego.
WARNI NG
Środki ostrożności przed obsługą akumulatora odbiornikówWybrać tryb P, wyłączyć zapłon, sprawdzić, czy panel wskaźników jest wyłączony, a także, czy pojazd jest odłączony.
WARNI NG
Rozruch innego pojazduNie używać akumulatora odbiorników do rozruchu innego pojazdu ani ładowania akumulatora innego pojazdu.
WARNI NG
Zawsze wymieniać akumulator na inny egzemplarz o odpowiednich specyfikacjach.
Uzyskiwanie dostępu do
akumulatora
Akumulator jest pod maską.► Otwórz maskę, używając rączki do otwierania maski pojazdu, a następnie zamka maski.► Zabezpiecz maskę podpórką.

► Zdejmij osłonę z tworzywa, aby uzyskać dostęp do bieguna (+), jeżeli pojazd ma taką osłonę.Biegun (-) akumulatora jest niedostępny.W pobliżu miejsca montażu akumulatora jest przyłącze do masy pojazdu.
NOTIC E
Więcej informacji o masce i silniku można znaleźć w odpowiednich rozdziałach.

264

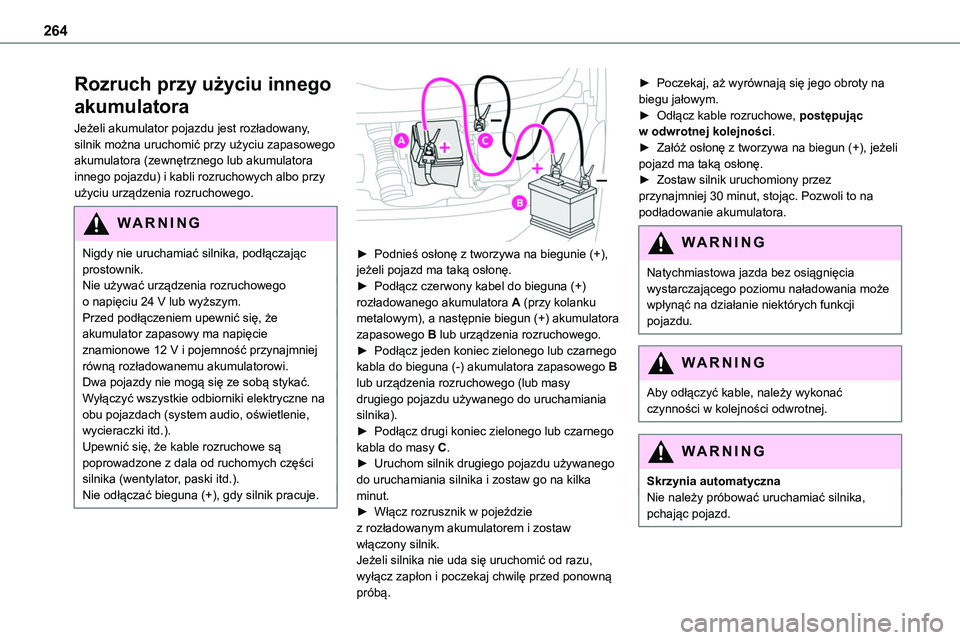

Rozruch przy użyciu innego
akumulatora
Jeżeli akumulator pojazdu jest rozładowany, silnik można uruchomić przy użyciu zapasowego akumulatora (zewnętrznego lub akumulatora innego pojazdu) i kabli rozruchowych albo przy użyciu urządzenia rozruchowego.
WARNI NG
Nigdy nie uruchamiać silnika, podłączając prostownik.Nie używać urządzenia rozruchowego o napięciu 24 V lub wyższym.Przed podłączeniem upewnić się, że akumulator zapasowy ma napięcie znamionowe 12 V i pojemność przynajmniej równą rozładowanemu akumulatorowi.Dwa pojazdy nie mogą się ze sobą stykać.Wyłączyć wszystkie odbiorniki elektryczne na obu pojazdach (system audio, oświetlenie, wycieraczki itd.).Upewnić się, że kable rozruchowe są poprowadzone z dala od ruchomych części silnika (wentylator, paski itd.).Nie odłączać bieguna (+), gdy silnik pracuje.


► Podnieś osłonę z tworzywa na biegunie (+), jeżeli pojazd ma taką osłonę.► Podłącz czerwony kabel do bieguna (+) rozładowanego akumulatora A (przy kolanku metalowym), a następnie biegun (+) akumulatora zapasowego B lub urządzenia rozruchowego.► Podłącz jeden koniec zielonego lub czarnego kabla do bieguna (-) akumulatora zapasowego B lub urządzenia rozruchowego (lub masy drugiego pojazdu używanego do uruchamiania silnika).
► Podłącz drugi koniec zielonego lub czarnego kabla do masy C.► Uruchom silnik drugiego pojazdu używanego do uruchamiania silnika i zostaw go na kilka minut.► Włącz rozrusznik w pojeździe z rozładowanym akumulatorem i zostaw włączony silnik.Jeżeli silnika nie uda się uruchomić od razu, wyłącz zapłon i poczekaj chwilę przed ponowną próbą.
► Poczekaj, aż wyrównają się jego obroty na biegu jałowym.► Odłącz kable rozruchowe, postępując w odwrotnej kolejności.► Załóż osłonę z tworzywa na biegun (+), jeżeli pojazd ma taką osłonę.► Zostaw silnik uruchomiony przez przynajmniej 30 minut, stojąc. Pozwoli to na podładowanie akumulatora.
WARNI NG
Natychmiastowa jazda bez osiągnięcia wystarczającego poziomu naładowania może wpłynąć na działanie niektórych funkcji pojazdu.
WARNI NG
Aby odłączyć kable, należy wykonać czynności w kolejności odwrotnej.
WARNI NG
Skrzynia automatycznaNie należy próbować uruchamiać silnika, pchając pojazd.

265
W razie awarii
8

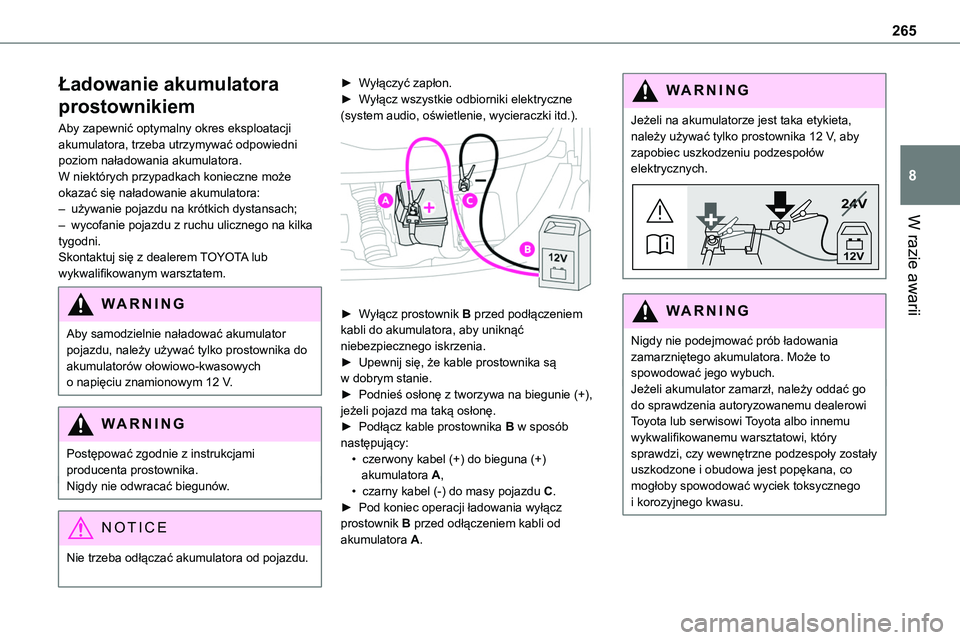

Ładowanie akumulatora
prostownikiem
Aby zapewnić optymalny okres eksploatacji akumulatora, trzeba utrzymywać odpowiedni poziom naładowania akumulatora.W niektórych przypadkach konieczne może okazać się naładowanie akumulatora:– używanie pojazdu na krótkich dystansach;
– wycofanie pojazdu z ruchu ulicznego na kilka tygodni.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
WARNI NG
Aby samodzielnie naładować akumulator pojazdu, należy używać tylko prostownika do akumulatorów ołowiowo-kwasowych o napięciu znamionowym 12 V.
WARNI NG
Postępować zgodnie z instrukcjami producenta prostownika.Nigdy nie odwracać biegunów.
NOTIC E
Nie trzeba odłączać akumulatora od pojazdu.
► Wyłączyć zapłon.► Wyłącz wszystkie odbiorniki elektryczne (system audio, oświetlenie, wycieraczki itd.).

► Wyłącz prostownik B przed podłączeniem kabli do akumulatora, aby uniknąć niebezpiecznego iskrzenia.► Upewnij się, że kable prostownika są w dobrym stanie.► Podnieś osłonę z tworzywa na biegunie (+), jeżeli pojazd ma taką osłonę.► Podłącz kable prostownika B w sposób następujący:• czerwony kabel (+) do bieguna (+) akumulatora A,• czarny kabel (-) do masy pojazdu C.► Pod koniec operacji ładowania wyłącz prostownik B przed odłączeniem kabli od
akumulatora A.
WARNI NG
Jeżeli na akumulatorze jest taka etykieta, należy używać tylko prostownika 12 V, aby zapobiec uszkodzeniu podzespołów elektrycznych.
24V
12V
WARNI NG
Nigdy nie podejmować prób ładowania zamarzniętego akumulatora. Może to spowodować jego wybuch.Jeżeli akumulator zamarzł, należy oddać go do sprawdzenia autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu
wykwalifikowanemu warsztatowi, który sprawdzi, czy wewnętrzne podzespoły zostały uszkodzone i obudowa jest popękana, co mogłoby spowodować wyciek toksycznego i korozyjnego kwasu.

266

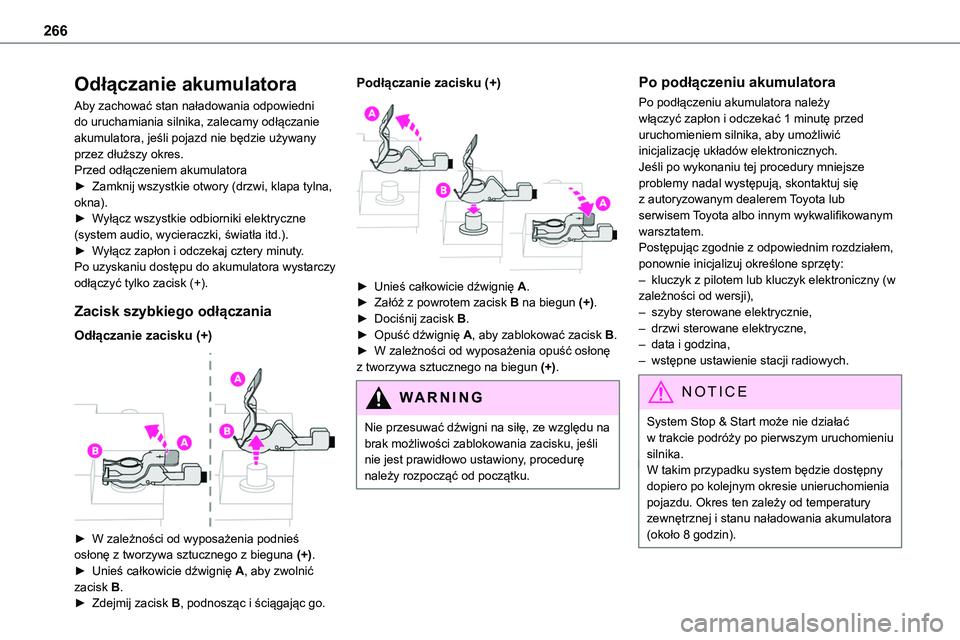

Odłączanie akumulatora
Aby zachować stan naładowania odpowiedni do uruchamiania silnika, zalecamy odłączanie akumulatora, jeśli pojazd nie będzie używany przez dłuższy okres.Przed odłączeniem akumulatora► Zamknij wszystkie otwory (drzwi, klapa tylna, okna).► Wyłącz wszystkie odbiorniki elektryczne
(system audio, wycieraczki, światła itd.).► Wyłącz zapłon i odczekaj cztery minuty.Po uzyskaniu dostępu do akumulatora wystarczy odłączyć tylko zacisk (+).
Zacisk szybkiego odłączania
Odłączanie zacisku (+)

► W zależności od wyposażenia podnieś osłonę z tworzywa sztucznego z bieguna (+).► Unieś całkowicie dźwignię A, aby zwolnić zacisk B.► Zdejmij zacisk B, podnosząc i ściągając go.
Podłączanie zacisku (+)

► Unieś całkowicie dźwignię A.► Załóż z powrotem zacisk B na biegun (+).► Dociśnij zacisk B.► Opuść dźwignię A, aby zablokować zacisk B.► W zależności od wyposażenia opuść osłonę z tworzywa sztucznego na biegun (+).
WARNI NG
Nie przesuwać dźwigni na siłę, ze względu na brak możliwości zablokowania zacisku, jeśli nie jest prawidłowo ustawiony, procedurę należy rozpocząć od początku.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę przed uruchomieniem silnika, aby umożliwić inicjalizację układów elektronicznych.Jeśli po wykonaniu tej procedury mniejsze problemy nadal występują, skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym
warsztatem.Postępując zgodnie z odpowiednim rozdziałem, ponownie inicjalizuj określone sprzęty:– kluczyk z pilotem lub kluczyk elektroniczny (w zależności od wersji),– szyby sterowane elektrycznie,– drzwi sterowane elektryczne,– data i godzina,– wstępne ustawienie stacji radiowych.
NOTIC E
System Stop & Start może nie działać w trakcie podróży po pierwszym uruchomieniu silnika.W takim przypadku system będzie dostępny dopiero po kolejnym okresie unieruchomienia pojazdu. Okres ten zależy od temperatury zewnętrznej i stanu naładowania akumulatora (około 8 godzin).

267
W razie awarii
8

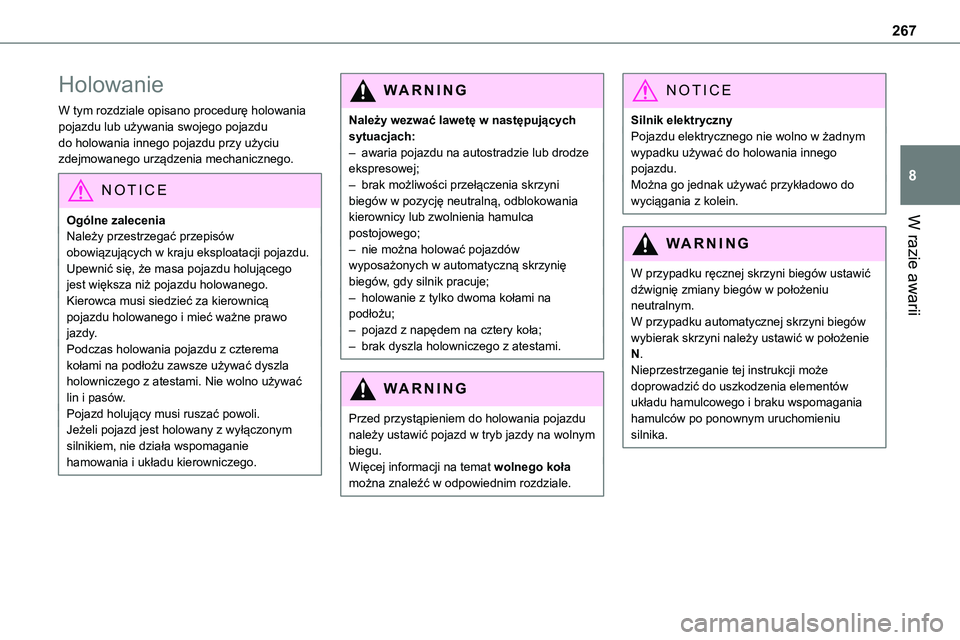

Holowanie
W tym rozdziale opisano procedurę holowania pojazdu lub używania swojego pojazdu do holowania innego pojazdu przy użyciu zdejmowanego urządzenia mechanicznego.
NOTIC E
Ogólne zalecenia
Należy przestrzegać przepisów obowiązujących w kraju eksploatacji pojazdu.Upewnić się, że masa pojazdu holującego jest większa niż pojazdu holowanego.Kierowca musi siedzieć za kierownicą pojazdu holowanego i mieć ważne prawo jazdy.Podczas holowania pojazdu z czterema kołami na podłożu zawsze używać dyszla holowniczego z atestami. Nie wolno używać lin i pasów.Pojazd holujący musi ruszać powoli.Jeżeli pojazd jest holowany z wyłączonym silnikiem, nie działa wspomaganie hamowania i układu kierowniczego.
WARNI NG
Należy wezwać lawetę w następujących sytuacjach:– awaria pojazdu na autostradzie lub drodze ekspresowej;– brak możliwości przełączenia skrzyni biegów w pozycję neutralną, odblokowania kierownicy lub zwolnienia hamulca
postojowego;– nie można holować pojazdów wyposażonych w automatyczną skrzynię biegów, gdy silnik pracuje;– holowanie z tylko dwoma kołami na podłożu;– pojazd z napędem na cztery koła;– brak dyszla holowniczego z atestami.
WARNI NG
Przed przystąpieniem do holowania pojazdu należy ustawić pojazd w tryb jazdy na wolnym biegu.Więcej informacji na temat wolnego koła można znaleźć w odpowiednim rozdziale.
NOTIC E
Silnik elektrycznyPojazdu elektrycznego nie wolno w żadnym wypadku używać do holowania innego pojazdu.Można go jednak używać przykładowo do wyciągania z kolein.
WARNI NG
W przypadku ręcznej skrzyni biegów ustawić dźwignię zmiany biegów w położeniu neutralnym.W przypadku automatycznej skrzyni biegów wybierak skrzyni należy ustawić w położenie N.Nieprzestrzeganie tej instrukcji może doprowadzić do uszkodzenia elementów układu hamulcowego i braku wspomagania hamulców po ponownym uruchomieniu silnika.

268

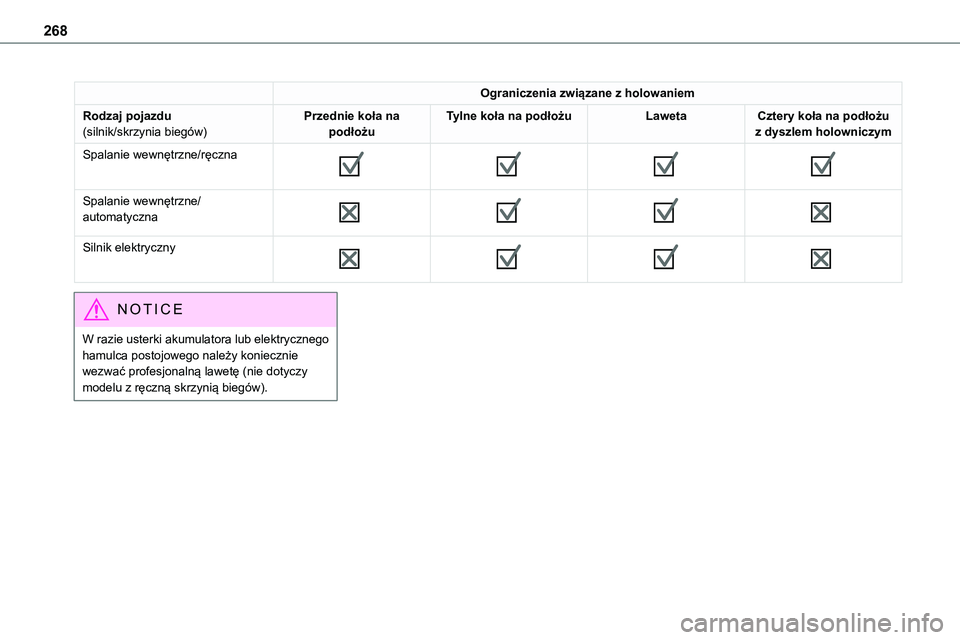

Ograniczenia związane z holowaniem
Rodzaj pojazdu(silnik/skrzynia biegów)Przednie koła na podłożuTylne koła na podłożuLawetaCztery koła na podłożu z dyszlem holowniczym
Spalanie wewnętrzne/ręczna







Spalanie wewnętrzne/automatyczna








Silnik elektryczny







NOTIC E
W razie usterki akumulatora lub elektrycznego hamulca postojowego należy koniecznie wezwać profesjonalną lawetę (nie dotyczy modelu z ręczną skrzynią biegów).

269
W razie awarii
8

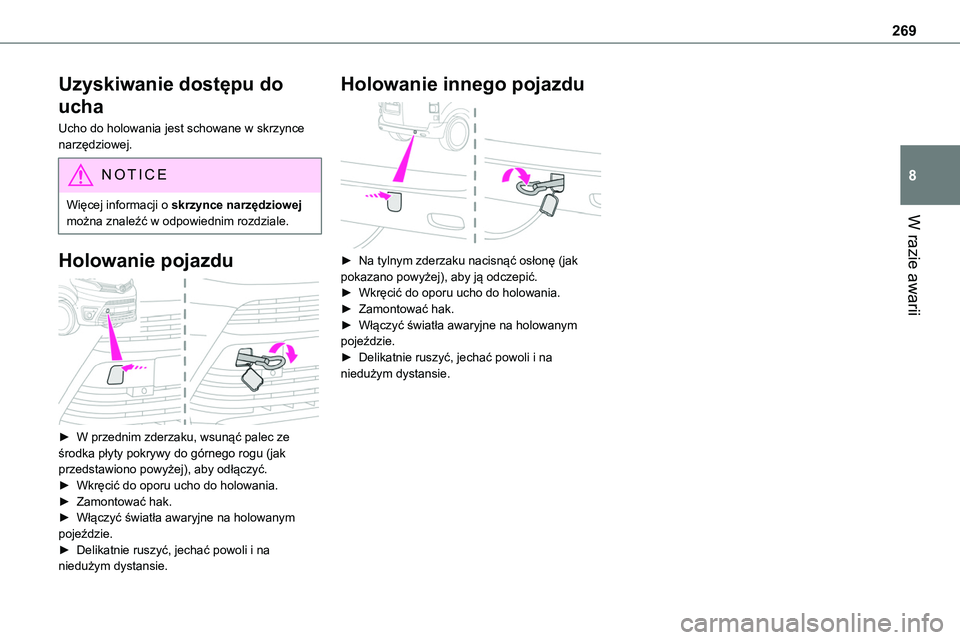

Uzyskiwanie dostępu do
ucha
Ucho do holowania jest schowane w skrzynce narzędziowej.
NOTIC E
Więcej informacji o skrzynce narzędziowej można znaleźć w odpowiednim rozdziale.
Holowanie pojazdu

► W przednim zderzaku, wsunąć palec ze środka płyty pokrywy do górnego rogu (jak przedstawiono powyżej), aby odłączyć.► Wkręcić do oporu ucho do holowania.► Zamontować hak.► Włączyć światła awaryjne na holowanym pojeździe.► Delikatnie ruszyć, jechać powoli i na niedużym dystansie.
Holowanie innego pojazdu

► Na tylnym zderzaku nacisnąć osłonę (jak pokazano powyżej), aby ją odczepić.► Wkręcić do oporu ucho do holowania.► Zamontować hak.► Włączyć światła awaryjne na holowanym pojeździe.► Delikatnie ruszyć, jechać powoli i na niedużym dystansie.

270

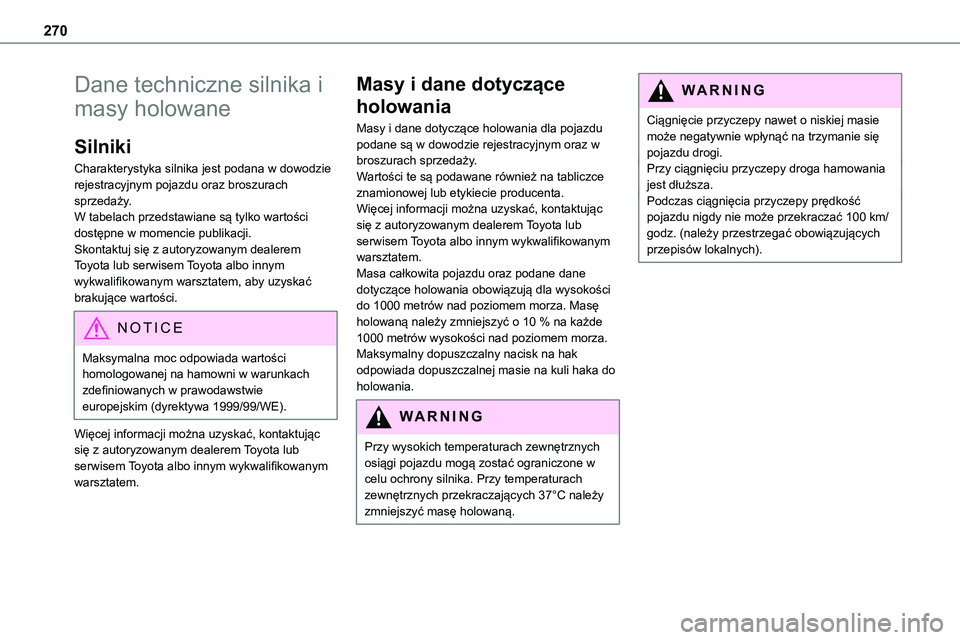

Dane techniczne silnika i
masy holowane
Silniki
Charakterystyka silnika jest podana w dowodzie rejestracyjnym pojazdu oraz broszurach sprzedaży.W tabelach przedstawiane są tylko wartości
dostępne w momencie publikacji.Skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem, aby uzyskać brakujące wartości.
NOTIC E
Maksymalna moc odpowiada wartości homologowanej na hamowni w warunkach zdefiniowanych w prawodawstwie europejskim (dyrektywa 1999/99/WE).
Więcej informacji można uzyskać, kontaktując się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Masy i dane dotyczące
holowania
Masy i dane dotyczące holowania dla pojazdu podane są w dowodzie rejestracyjnym oraz w broszurach sprzedaży.Wartości te są podawane również na tabliczce znamionowej lub etykiecie producenta.Więcej informacji można uzyskać, kontaktując
się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Masa całkowita pojazdu oraz podane dane dotyczące holowania obowiązują dla wysokości do 1000 metrów nad poziomem morza. Masę holowaną należy zmniejszyć o 10 % na każde 1000 metrów wysokości nad poziomem morza.Maksymalny dopuszczalny nacisk na hak odpowiada dopuszczalnej masie na kuli haka do holowania.
WARNI NG
Przy wysokich temperaturach zewnętrznych osiągi pojazdu mogą zostać ograniczone w celu ochrony silnika. Przy temperaturach zewnętrznych przekraczających 37°C należy zmniejszyć masę holowaną.
WARNI NG
Ciągnięcie przyczepy nawet o niskiej masie może negatywnie wpłynąć na trzymanie się pojazdu drogi.Przy ciągnięciu przyczepy droga hamowania jest dłuższa.Podczas ciągnięcia przyczepy prędkość pojazdu nigdy nie może przekraczać 100 km/
godz. (należy przestrzegać obowiązujących przepisów lokalnych).
