TOYOTA PROACE VERSO 2023 Instrukcja obsługi (in Polish)

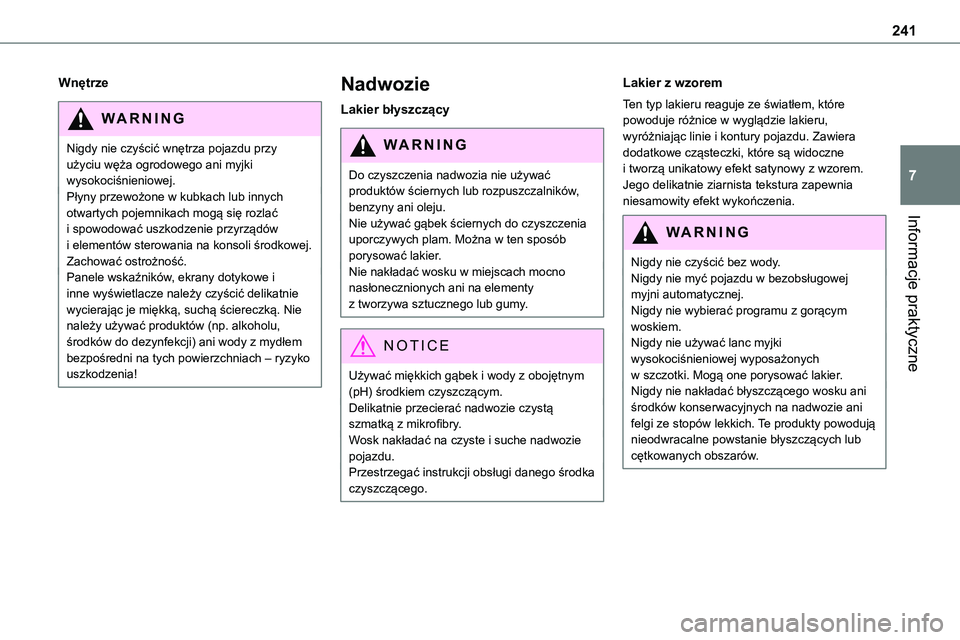

241
Informacje praktyczne
7
Wnętrze
WARNI NG
Nigdy nie czyścić wnętrza pojazdu przy użyciu węża ogrodowego ani myjki wysokociśnieniowej.Płyny przewożone w kubkach lub innych otwartych pojemnikach mogą się rozlać i spowodować uszkodzenie przyrządów i elementów sterowania na konsoli środkowej. Zachować ostrożność.Panele wskaźników, ekrany dotykowe i inne wyświetlacze należy czyścić delikatnie wycierając je miękką, suchą ściereczką. Nie należy używać produktów (np. alkoholu, środków do dezynfekcji) ani wody z mydłem bezpośredni na tych powierzchniach – ryzyko uszkodzenia!
Nadwozie
Lakier błyszczący
WARNI NG
Do czyszczenia nadwozia nie używać produktów ściernych lub rozpuszczalników, benzyny ani oleju.Nie używać gąbek ściernych do czyszczenia uporczywych plam. Można w ten sposób porysować lakier.Nie nakładać wosku w miejscach mocno nasłonecznionych ani na elementy z tworzywa sztucznego lub gumy.
NOTIC E
Używać miękkich gąbek i wody z obojętnym (pH) środkiem czyszczącym.Delikatnie przecierać nadwozie czystą szmatką z mikrofibry.Wosk nakładać na czyste i suche nadwozie pojazdu.Przestrzegać instrukcji obsługi danego środka czyszczącego.
Lakier z wzorem
Ten typ lakieru reaguje ze światłem, które powoduje różnice w wyglądzie lakieru, wyróżniając linie i kontury pojazdu. Zawiera dodatkowe cząsteczki, które są widoczne i tworzą unikatowy efekt satynowy z wzorem. Jego delikatnie ziarnista tekstura zapewnia niesamowity efekt wykończenia.
WARNI NG
Nigdy nie czyścić bez wody.Nigdy nie myć pojazdu w bezobsługowej myjni automatycznej.Nigdy nie wybierać programu z gorącym woskiem.Nigdy nie używać lanc myjki wysokociśnieniowej wyposażonych w szczotki. Mogą one porysować lakier.Nigdy nie nakładać błyszczącego wosku ani środków konserwacyjnych na nadwozie ani felgi ze stopów lekkich. Te produkty powodują nieodwracalne powstanie błyszczących lub cętkowanych obszarów.

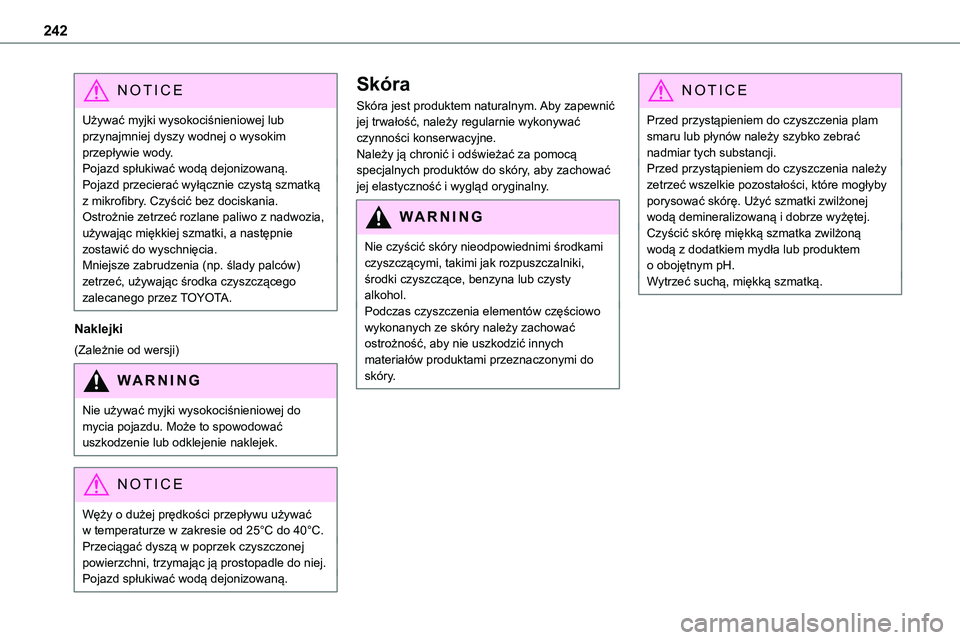

242
NOTIC E
Używać myjki wysokociśnieniowej lub przynajmniej dyszy wodnej o wysokim przepływie wody.Pojazd spłukiwać wodą dejonizowaną.Pojazd przecierać wyłącznie czystą szmatką z mikrofibry. Czyścić bez dociskania.Ostrożnie zetrzeć rozlane paliwo z nadwozia,
używając miękkiej szmatki, a następnie zostawić do wyschnięcia.Mniejsze zabrudzenia (np. ślady palców) zetrzeć, używając środka czyszczącego zalecanego przez TOYOTA.
Naklejki
(Zależnie od wersji)
WARNI NG
Nie używać myjki wysokociśnieniowej do mycia pojazdu. Może to spowodować uszkodzenie lub odklejenie naklejek.
NOTIC E
Węży o dużej prędkości przepływu używać w temperaturze w zakresie od 25°C do 40°C.Przeciągać dyszą w poprzek czyszczonej powierzchni, trzymając ją prostopadle do niej.Pojazd spłukiwać wodą dejonizowaną.
Skóra
Skóra jest produktem naturalnym. Aby zapewnić jej trwałość, należy regularnie wykonywać czynności konserwacyjne.Należy ją chronić i odświeżać za pomocą specjalnych produktów do skóry, aby zachować jej elastyczność i wygląd oryginalny.
WARNI NG
Nie czyścić skóry nieodpowiednimi środkami czyszczącymi, takimi jak rozpuszczalniki, środki czyszczące, benzyna lub czysty alkohol.Podczas czyszczenia elementów częściowo wykonanych ze skóry należy zachować ostrożność, aby nie uszkodzić innych materiałów produktami przeznaczonymi do skóry.
NOTIC E
Przed przystąpieniem do czyszczenia plam smaru lub płynów należy szybko zebrać nadmiar tych substancji.Przed przystąpieniem do czyszczenia należy zetrzeć wszelkie pozostałości, które mogłyby porysować skórę. Użyć szmatki zwilżonej wodą demineralizowaną i dobrze wyżętej.
Czyścić skórę miękką szmatka zwilżoną wodą z dodatkiem mydła lub produktem o obojętnym pH.Wytrzeć suchą, miękką szmatką.

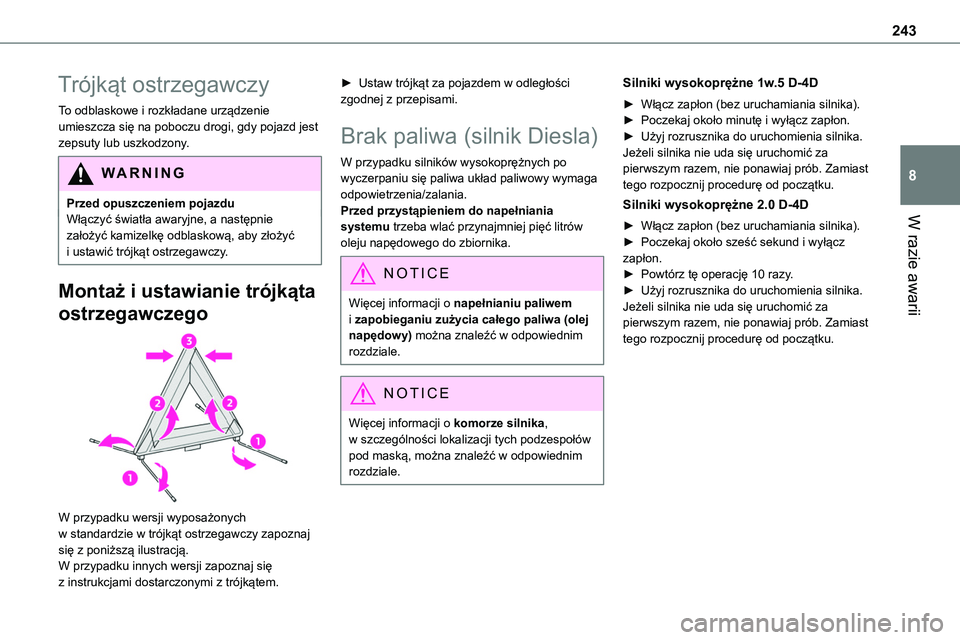

243
W razie awarii
8
Trójkąt ostrzegawczy
To odblaskowe i rozkładane urządzenie umieszcza się na poboczu drogi, gdy pojazd jest zepsuty lub uszkodzony.
WARNI NG
Przed opuszczeniem pojazduWłączyć światła awaryjne, a następnie założyć kamizelkę odblaskową, aby złożyć i ustawić trójkąt ostrzegawczy.
Montaż i ustawianie trójkąta
ostrzegawczego

W przypadku wersji wyposażonych w standardzie w trójkąt ostrzegawczy zapoznaj się z poniższą ilustracją.W przypadku innych wersji zapoznaj się z instrukcjami dostarczonymi z trójkątem.
► Ustaw trójkąt za pojazdem w odległości zgodnej z przepisami.
Brak paliwa (silnik Diesla)
W przypadku silników wysokoprężnych po wyczerpaniu się paliwa układ paliwowy wymaga odpowietrzenia/zalania.Przed przystąpieniem do napełniania
systemu trzeba wlać przynajmniej pięć litrów oleju napędowego do zbiornika.
NOTIC E
Więcej informacji o napełnianiu paliwem i zapobieganiu zużycia całego paliwa (olej napędowy) można znaleźć w odpowiednim rozdziale.
NOTIC E
Więcej informacji o komorze silnika, w szczególności lokalizacji tych podzespołów pod maską, można znaleźć w odpowiednim rozdziale.
Silniki wysokoprężne 1w.5 D-4D
► Włącz zapłon (bez uruchamiania silnika).► Poczekaj około minutę i wyłącz zapłon.► Użyj rozrusznika do uruchomienia silnika.Jeżeli silnika nie uda się uruchomić za pierwszym razem, nie ponawiaj prób. Zamiast tego rozpocznij procedurę od początku.
Silniki wysokoprężne 2.0 D-4D
► Włącz zapłon (bez uruchamiania silnika).► Poczekaj około sześć sekund i wyłącz zapłon.► Powtórz tę operację 10 razy.► Użyj rozrusznika do uruchomienia silnika.Jeżeli silnika nie uda się uruchomić za pierwszym razem, nie ponawiaj prób. Zamiast tego rozpocznij procedurę od początku.

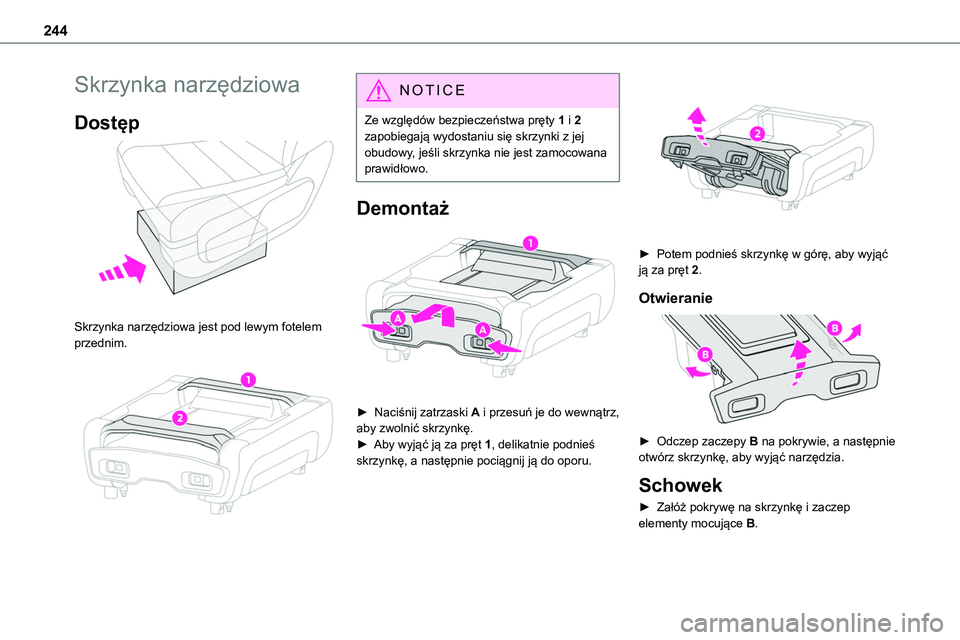

244
Skrzynka narzędziowa
Dostęp

Skrzynka narzędziowa jest pod lewym fotelem przednim.

NOTIC E
Ze względów bezpieczeństwa pręty 1 i 2 zapobiegają wydostaniu się skrzynki z jej obudowy, jeśli skrzynka nie jest zamocowana prawidłowo.
Demontaż

► Naciśnij zatrzaski A i przesuń je do wewnątrz, aby zwolnić skrzynkę.► Aby wyjąć ją za pręt 1, delikatnie podnieś skrzynkę, a następnie pociągnij ją do oporu.

► Potem podnieś skrzynkę w górę, aby wyjąć ją za pręt 2.
Otwieranie

► Odczep zaczepy B na pokrywie, a następnie otwórz skrzynkę, aby wyjąć narzędzia.
Schowek
► Załóż pokrywę na skrzynkę i zaczep elementy mocujące B.

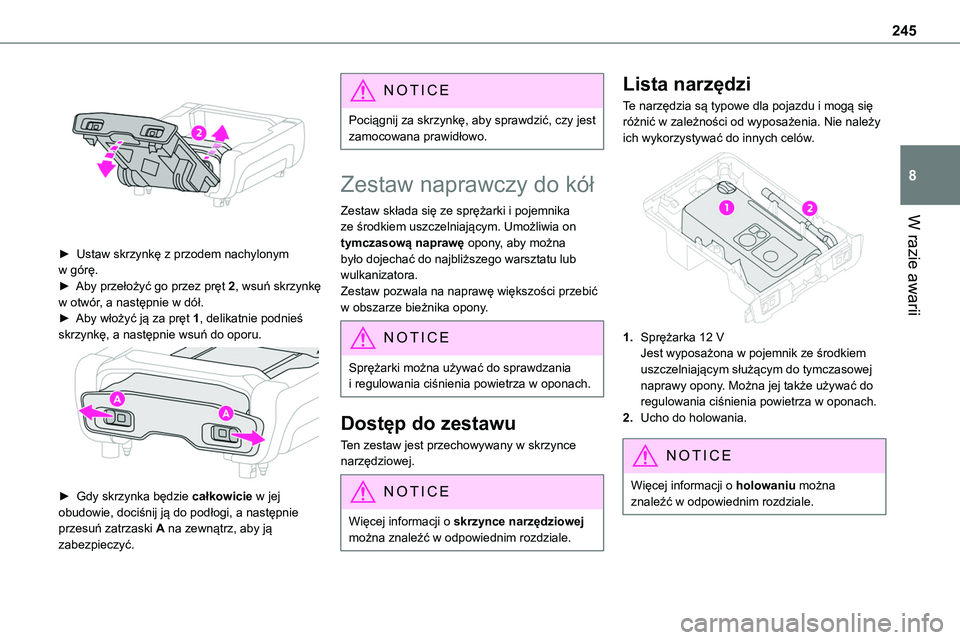

245
W razie awarii
8

► Ustaw skrzynkę z przodem nachylonym w górę.► Aby przełożyć go przez pręt 2, wsuń skrzynkę w otwór, a następnie w dół.► Aby włożyć ją za pręt 1, delikatnie podnieś skrzynkę, a następnie wsuń do oporu.

► Gdy skrzynka będzie całkowicie w jej obudowie, dociśnij ją do podłogi, a następnie przesuń zatrzaski A na zewnątrz, aby ją
zabezpieczyć.
NOTIC E
Pociągnij za skrzynkę, aby sprawdzić, czy jest zamocowana prawidłowo.
Zestaw naprawczy do kół
Zestaw składa się ze sprężarki i pojemnika
ze środkiem uszczelniającym. Umożliwia on tymczasową naprawę opony, aby można było dojechać do najbliższego warsztatu lub wulkanizatora.Zestaw pozwala na naprawę większości przebić w obszarze bieżnika opony.
NOTIC E
Sprężarki można używać do sprawdzania i regulowania ciśnienia powietrza w oponach.
Dostęp do zestawu
Ten zestaw jest przechowywany w skrzynce narzędziowej.
NOTIC E
Więcej informacji o skrzynce narzędziowej można znaleźć w odpowiednim rozdziale.
Lista narzędzi
Te narzędzia są typowe dla pojazdu i mogą się różnić w zależności od wyposażenia. Nie należy ich wykorzystywać do innych celów.

1.Sprężarka 12 VJest wyposażona w pojemnik ze środkiem uszczelniającym służącym do tymczasowej naprawy opony. Można jej także używać do regulowania ciśnienia powietrza w oponach.
2.Ucho do holowania.
NOTIC E
Więcej informacji o holowaniu można znaleźć w odpowiednim rozdziale.

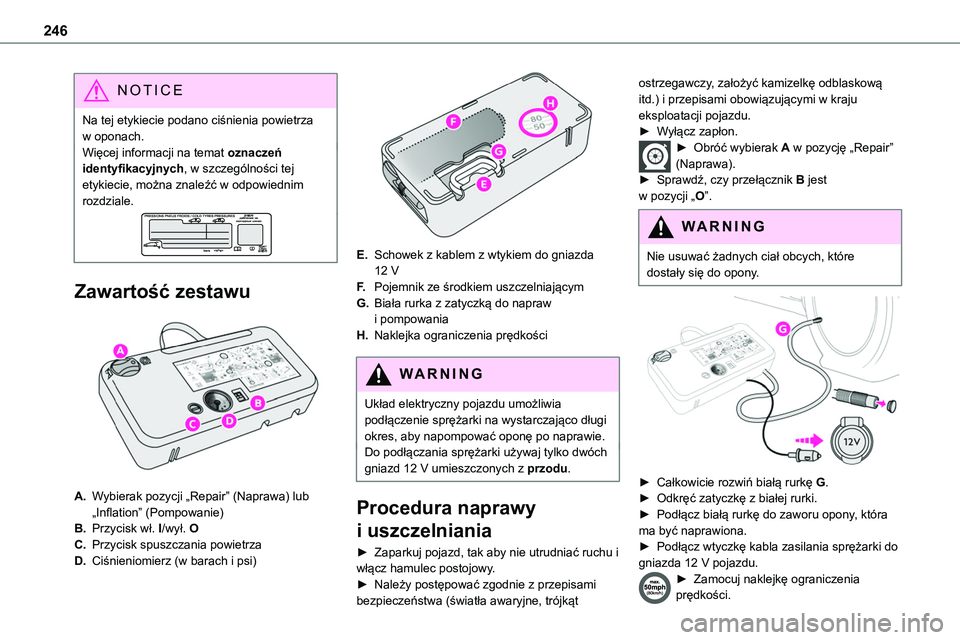

246
NOTIC E
Na tej etykiecie podano ciśnienia powietrza w oponach.Więcej informacji na temat oznaczeń identyfikacyjnych, w szczególności tej etykiecie, można znaleźć w odpowiednim rozdziale.
Zawartość zestawu

A.Wybierak pozycji „Repair” (Naprawa) lub „Inflation” (Pompowanie)
B.Przycisk wł. I/wył. O
C.Przycisk spuszczania powietrza
D.Ciśnieniomierz (w barach i psi)

E.Schowek z kablem z wtykiem do gniazda 12 V
F.Pojemnik ze środkiem uszczelniającym
G.Biała rurka z zatyczką do napraw i pompowania
H.Naklejka ograniczenia prędkości
WARNI NG
Układ elektryczny pojazdu umożliwia podłączenie sprężarki na wystarczająco długi
okres, aby napompować oponę po naprawie.Do podłączania sprężarki używaj tylko dwóch gniazd 12 V umieszczonych z przodu.
Procedura naprawy
i uszczelniania
► Zaparkuj pojazd, tak aby nie utrudniać ruchu i włącz hamulec postojowy.► Należy postępować zgodnie z przepisami bezpieczeństwa (światła awaryjne, trójkąt
ostrzegawczy, założyć kamizelkę odblaskową itd.) i przepisami obowiązującymi w kraju eksploatacji pojazdu.► Wyłącz zapłon.► Obróć wybierak A w pozycję „Repair” (Naprawa).► Sprawdź, czy przełącznik B jest w pozycji „O”.
WARNI NG
Nie usuwać żadnych ciał obcych, które dostały się do opony.


► Całkowicie rozwiń białą rurkę G.► Odkręć zatyczkę z białej rurki.► Podłącz białą rurkę do zaworu opony, która ma być naprawiona.► Podłącz wtyczkę kabla zasilania sprężarki do gniazda 12 V pojazdu.► Zamocuj naklejkę ograniczenia
prędkości.

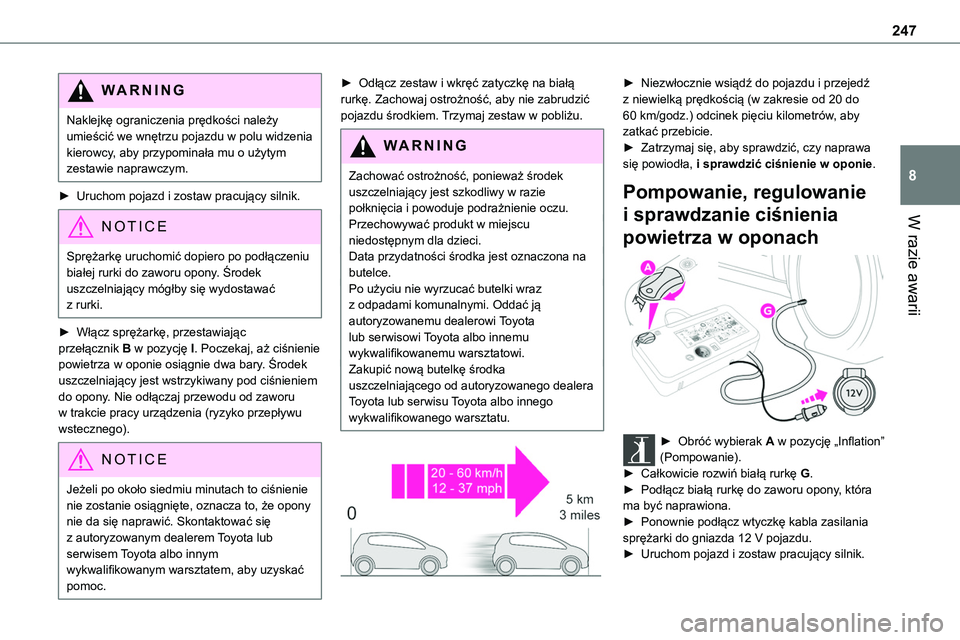

247
W razie awarii
8
WARNI NG
Naklejkę ograniczenia prędkości należy umieścić we wnętrzu pojazdu w polu widzenia kierowcy, aby przypominała mu o użytym zestawie naprawczym.
► Uruchom pojazd i zostaw pracujący silnik.
NOTIC E
Sprężarkę uruchomić dopiero po podłączeniu białej rurki do zaworu opony. Środek uszczelniający mógłby się wydostawać z rurki.
► Włącz sprężarkę, przestawiając przełącznik B w pozycję I. Poczekaj, aż ciśnienie powietrza w oponie osiągnie dwa bary. Środek uszczelniający jest wstrzykiwany pod ciśnieniem do opony. Nie odłączaj przewodu od zaworu w trakcie pracy urządzenia (ryzyko przepływu wstecznego).
NOTIC E
Jeżeli po około siedmiu minutach to ciśnienie nie zostanie osiągnięte, oznacza to, że opony nie da się naprawić. Skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem, aby uzyskać
pomoc.
► Odłącz zestaw i wkręć zatyczkę na białą rurkę. Zachowaj ostrożność, aby nie zabrudzić pojazdu środkiem. Trzymaj zestaw w pobliżu.
WARNI NG
Zachować ostrożność, ponieważ środek uszczelniający jest szkodliwy w razie połknięcia i powoduje podrażnienie oczu.Przechowywać produkt w miejscu niedostępnym dla dzieci.Data przydatności środka jest oznaczona na butelce.Po użyciu nie wyrzucać butelki wraz z odpadami komunalnymi. Oddać ją autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.Zakupić nową butelkę środka uszczelniającego od autoryzowanego dealera Toyota lub serwisu Toyota albo innego wykwalifikowanego warsztatu.


► Niezwłocznie wsiądź do pojazdu i przejedź z niewielką prędkością (w zakresie od 20 do 60 km/godz.) odcinek pięciu kilometrów, aby zatkać przebicie.► Zatrzymaj się, aby sprawdzić, czy naprawa się powiodła, i sprawdzić ciśnienie w oponie.
Pompowanie, regulowanie
i sprawdzanie ciśnienia
powietrza w oponach

► Obróć wybierak A w pozycję „Inflation” (Pompowanie).► Całkowicie rozwiń białą rurkę G.► Podłącz białą rurkę do zaworu opony, która ma być naprawiona.► Ponownie podłącz wtyczkę kabla zasilania
sprężarki do gniazda 12 V pojazdu.► Uruchom pojazd i zostaw pracujący silnik.

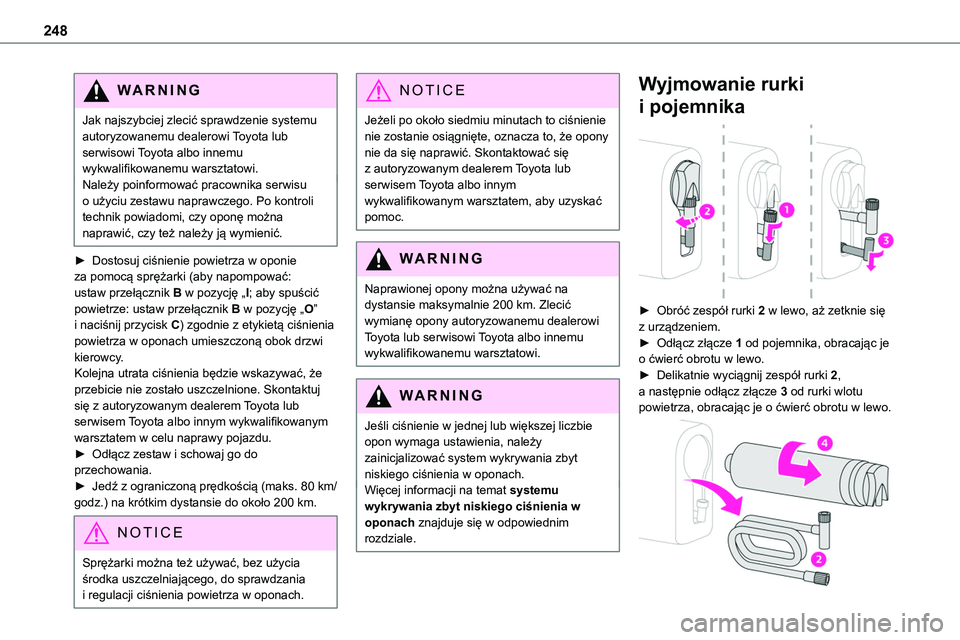

248
WARNI NG
Jak najszybciej zlecić sprawdzenie systemu autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.Należy poinformować pracownika serwisu o użyciu zestawu naprawczego. Po kontroli technik powiadomi, czy oponę można
naprawić, czy też należy ją wymienić.
► Dostosuj ciśnienie powietrza w oponie za pomocą sprężarki (aby napompować: ustaw przełącznik B w pozycję „I; aby spuścić powietrze: ustaw przełącznik B w pozycję „O” i naciśnij przycisk C) zgodnie z etykietą ciśnienia powietrza w oponach umieszczoną obok drzwi kierowcy.Kolejna utrata ciśnienia będzie wskazywać, że przebicie nie zostało uszczelnione. Skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem w celu naprawy pojazdu.► Odłącz zestaw i schowaj go do przechowania.► Jedź z ograniczoną prędkością (maks. 80 km/godz.) na krótkim dystansie do około 200 km.
NOTIC E
Sprężarki można też używać, bez użycia środka uszczelniającego, do sprawdzania i regulacji ciśnienia powietrza w oponach.
NOTIC E
Jeżeli po około siedmiu minutach to ciśnienie nie zostanie osiągnięte, oznacza to, że opony nie da się naprawić. Skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem, aby uzyskać pomoc.
WARNI NG
Naprawionej opony można używać na dystansie maksymalnie 200 km. Zlecić wymianę opony autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
WARNI NG
Jeśli ciśnienie w jednej lub większej liczbie opon wymaga ustawienia, należy zainicjalizować system wykrywania zbyt niskiego ciśnienia w oponach.Więcej informacji na temat systemu wykrywania zbyt niskiego ciśnienia w oponach znajduje się w odpowiednim
rozdziale.
Wyjmowanie rurki
i pojemnika

► Obróć zespół rurki 2 w lewo, aż zetknie się z urządzeniem.► Odłącz złącze 1 od pojemnika, obracając je o ćwierć obrotu w lewo.► Delikatnie wyciągnij zespół rurki 2, a następnie odłącz złącze 3 od rurki wlotu powietrza, obracając je o ćwierć obrotu w lewo.

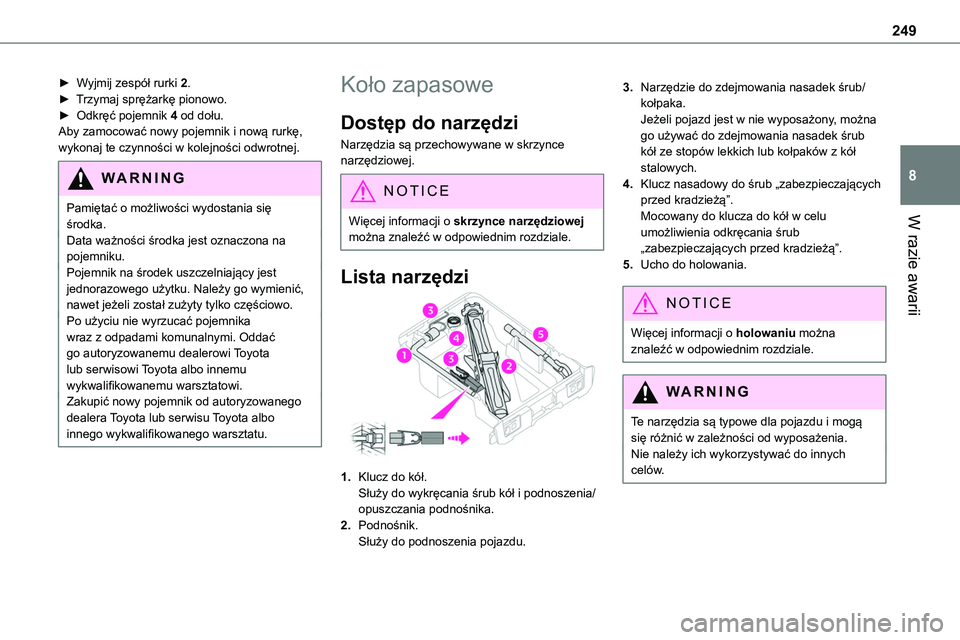

249
W razie awarii
8
► Wyjmij zespół rurki 2.► Trzymaj sprężarkę pionowo.► Odkręć pojemnik 4 od dołu.Aby zamocować nowy pojemnik i nową rurkę, wykonaj te czynności w kolejności odwrotnej.
WARNI NG
Pamiętać o możliwości wydostania się środka.Data ważności środka jest oznaczona na pojemniku.Pojemnik na środek uszczelniający jest jednorazowego użytku. Należy go wymienić, nawet jeżeli został zużyty tylko częściowo.Po użyciu nie wyrzucać pojemnika wraz z odpadami komunalnymi. Oddać go autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.Zakupić nowy pojemnik od autoryzowanego dealera Toyota lub serwisu Toyota albo innego wykwalifikowanego warsztatu.
Koło zapasowe
Dostęp do narzędzi
Narzędzia są przechowywane w skrzynce narzędziowej.
NOTIC E
Więcej informacji o skrzynce narzędziowej można znaleźć w odpowiednim rozdziale.
Lista narzędzi
1.Klucz do kół.Służy do wykręcania śrub kół i podnoszenia/opuszczania podnośnika.
2.Podnośnik.Służy do podnoszenia pojazdu.
3.Narzędzie do zdejmowania nasadek śrub/kołpaka.Jeżeli pojazd jest w nie wyposażony, można go używać do zdejmowania nasadek śrub kół ze stopów lekkich lub kołpaków z kół stalowych.
4.Klucz nasadowy do śrub „zabezpieczających przed kradzieżą”.Mocowany do klucza do kół w celu umożliwienia odkręcania śrub „zabezpieczających przed kradzieżą”.
5.Ucho do holowania.
NOTIC E
Więcej informacji o holowaniu można znaleźć w odpowiednim rozdziale.
WARNI NG
Te narzędzia są typowe dla pojazdu i mogą się różnić w zależności od wyposażenia.Nie należy ich wykorzystywać do innych celów.

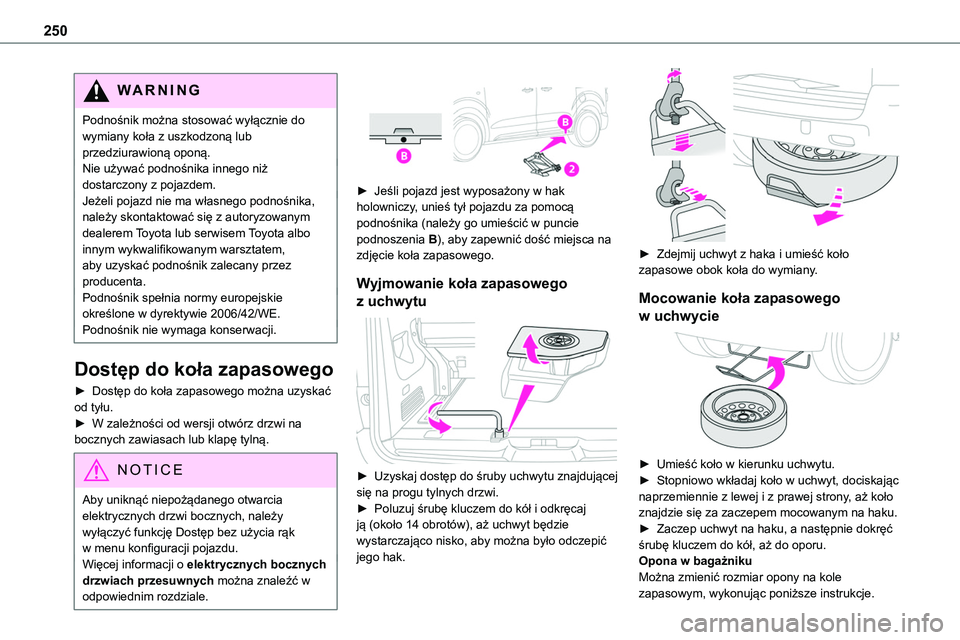

250
WARNI NG
Podnośnik można stosować wyłącznie do wymiany koła z uszkodzoną lub przedziurawioną oponą.Nie używać podnośnika innego niż dostarczony z pojazdem.Jeżeli pojazd nie ma własnego podnośnika, należy skontaktować się z autoryzowanym
dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem, aby uzyskać podnośnik zalecany przez producenta.Podnośnik spełnia normy europejskie określone w dyrektywie 2006/42/WE.Podnośnik nie wymaga konserwacji.
Dostęp do koła zapasowego
► Dostęp do koła zapasowego można uzyskać od tyłu.► W zależności od wersji otwórz drzwi na bocznych zawiasach lub klapę tylną.
NOTIC E
Aby uniknąć niepożądanego otwarcia elektrycznych drzwi bocznych, należy wyłączyć funkcję Dostęp bez użycia rąk
w menu konfiguracji pojazdu.Więcej informacji o elektrycznych bocznych drzwiach przesuwnych można znaleźć w odpowiednim rozdziale.


► Jeśli pojazd jest wyposażony w hak holowniczy, unieś tył pojazdu za pomocą podnośnika (należy go umieścić w puncie podnoszenia B), aby zapewnić dość miejsca na zdjęcie koła zapasowego.
Wyjmowanie koła zapasowego
z uchwytu

► Uzyskaj dostęp do śruby uchwytu znajdującej się na progu tylnych drzwi.► Poluzuj śrubę kluczem do kół i odkręcaj ją (około 14 obrotów), aż uchwyt będzie
wystarczająco nisko, aby można było odczepić jego hak.

► Zdejmij uchwyt z haka i umieść koło zapasowe obok koła do wymiany.
Mocowanie koła zapasowego
w uchwycie

► Umieść koło w kierunku uchwytu.► Stopniowo wkładaj koło w uchwyt, dociskając naprzemiennie z lewej i z prawej strony, aż koło znajdzie się za zaczepem mocowanym na haku.► Zaczep uchwyt na haku, a następnie dokręć
śrubę kluczem do kół, aż do oporu.Opona w bagażnikuMożna zmienić rozmiar opony na kole zapasowym, wykonując poniższe instrukcje.
