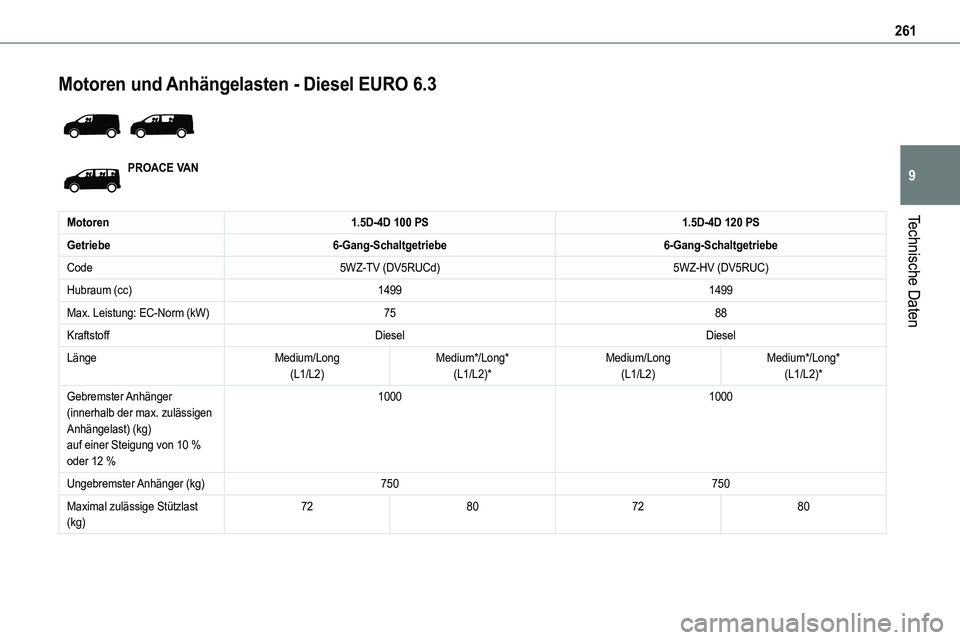

261
Technische Daten
9
Motoren und Anhängelasten - Diesel EURO 6.3

PROACE VAN
Motoren1.5D-4D 100 PS1.5D-4D 120 PS
Getriebe6-Gang-Schaltgetriebe6-Gang-Schaltgetriebe
Code5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Hubraum (cc)14991499
Max. Leistung: EC-Norm (kW)7588
KraftstoffDieselDiesel
LängeMedium/Long(L1/L2)Medium*/Long*(L1/L2)* Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
10001000
Ungebremster Anhänger (kg)750750
Maximal zulässige Stützlast (kg)72807280

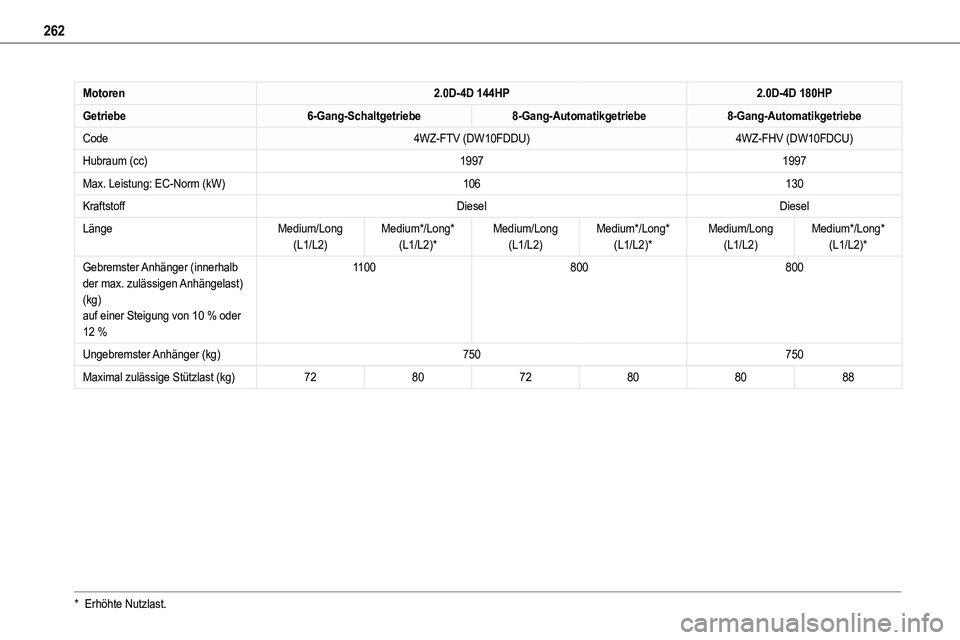

262
Motoren2.0D-4D 144HP2.0D-4D 180HP
Getriebe6-Gang-Schaltgetriebe8-Gang-Automatikgetriebe8-Gang-Automatikgetriebe
Code4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Hubraum (cc)19971997
Max. Leistung: EC-Norm (kW)106130
KraftstoffDieselDiesel
LängeMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
1100800800
Ungebremster Anhänger (kg)750750
Maximal zulässige Stützlast (kg)728072808088
* Erhöhte Nutzlast.

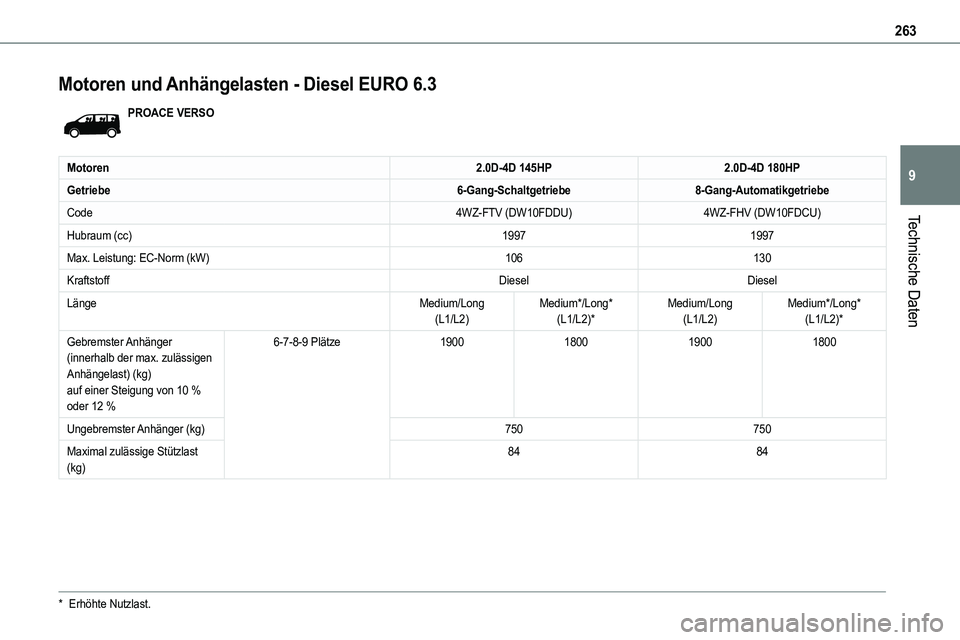

263
Technische Daten
9
Motoren und Anhängelasten - Diesel EURO 6.3
PROACE VERSO
Motoren2.0D-4D 145HP2.0D-4D 180HP
Getriebe6-Gang-Schaltgetriebe8-Gang-Automatikgetriebe
Code4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Hubraum (cc)19971997
Max. Leistung: EC-Norm (kW)106130
KraftstoffDieselDiesel
LängeMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
6-7-8-9 Plätze1900180019001800
Ungebremster Anhänger (kg)750750
Maximal zulässige Stützlast (kg)8484
* Erhöhte Nutzlast.

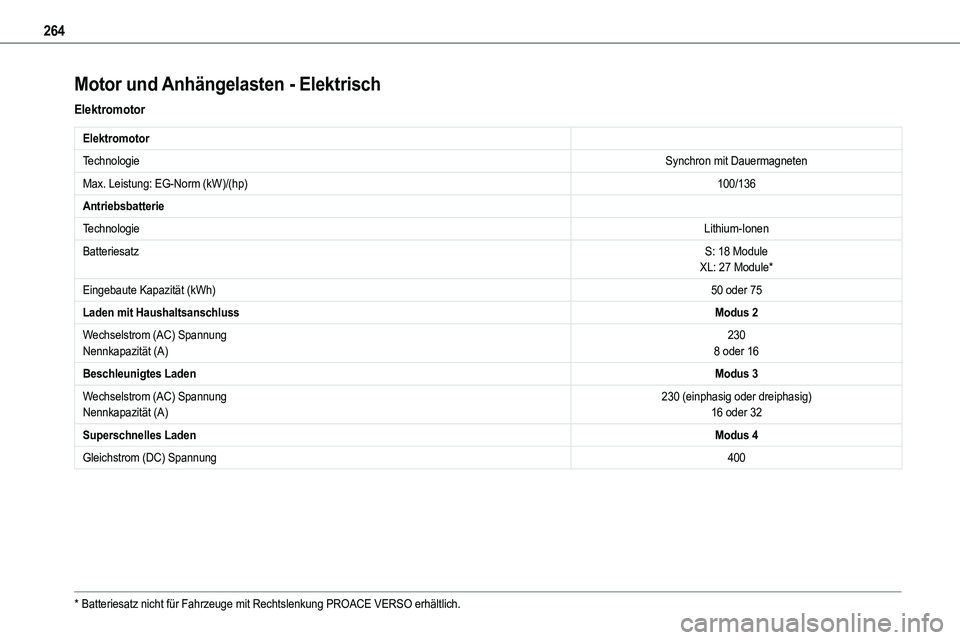

264
Motor und Anhängelasten - Elektrisch
Elektromotor
Elektromotor
TechnologieSynchron mit Dauermagneten
Max. Leistung: EG-Norm (kW)/(hp)100/136
Antriebsbatterie
TechnologieLithium-Ionen
BatteriesatzS: 18 ModuleXL: 27 Module*
Eingebaute Kapazität (kWh)50 oder 75
Laden mit HaushaltsanschlussModus 2
Wechselstrom (AC) SpannungNennkapazität (A)2308 oder 16
Beschleunigtes LadenModus 3
Wechselstrom (AC) SpannungNennkapazität (A)230 (einphasig oder dreiphasig)16 oder 32
Superschnelles LadenModus 4
Gleichstrom (DC) Spannung400
* Batteriesatz nicht für Fahrzeuge mit Rechtslenkung PROACE VERSO erhä\
ltlich.

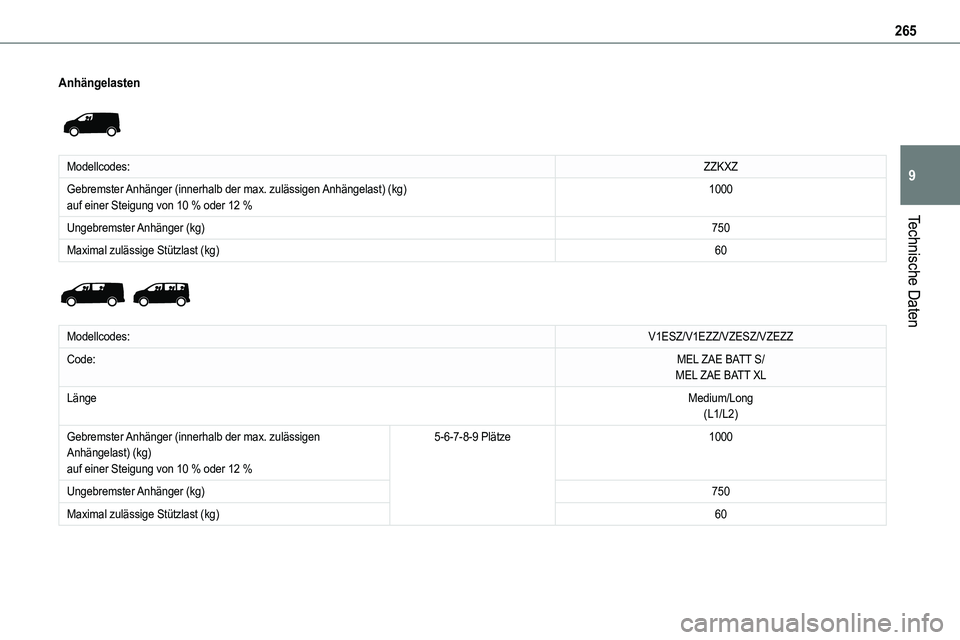

265
Technische Daten
9
Anhängelasten

Modellcodes:ZZKXZ
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %1000
Ungebremster Anhänger (kg)750
Maximal zulässige Stützlast (kg)60

Modellcodes:V1ESZ/V1EZZ/VZESZ/VZEZZ
Code:MEL ZAE BATT S/MEL ZAE BATT XL
LängeMedium/Long(L1/L2)
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
5-6-7-8-9 Plätze1000
Ungebremster Anhänger (kg)750
Maximal zulässige Stützlast (kg)60

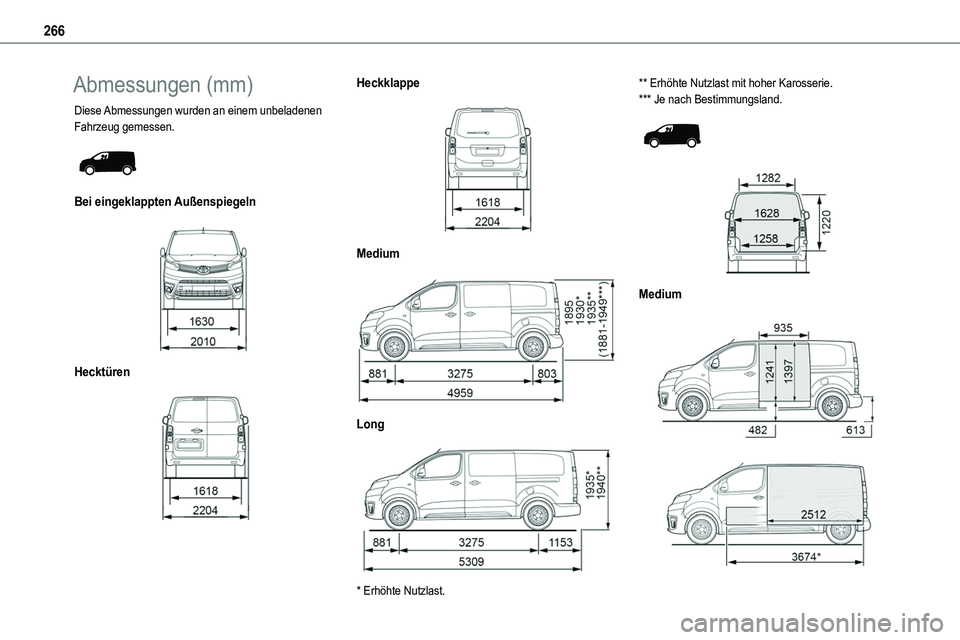

266
Abmessungen (mm)
Diese Abmessungen wurden an einem unbeladenen Fahrzeug gemessen.

Bei eingeklappten Außenspiegeln

Hecktüren

Heckklappe

Medium

Long

* Erhöhte Nutzlast.
** Erhöhte Nutzlast mit hoher Karosserie.*** Je nach Bestimmungsland.


Medium

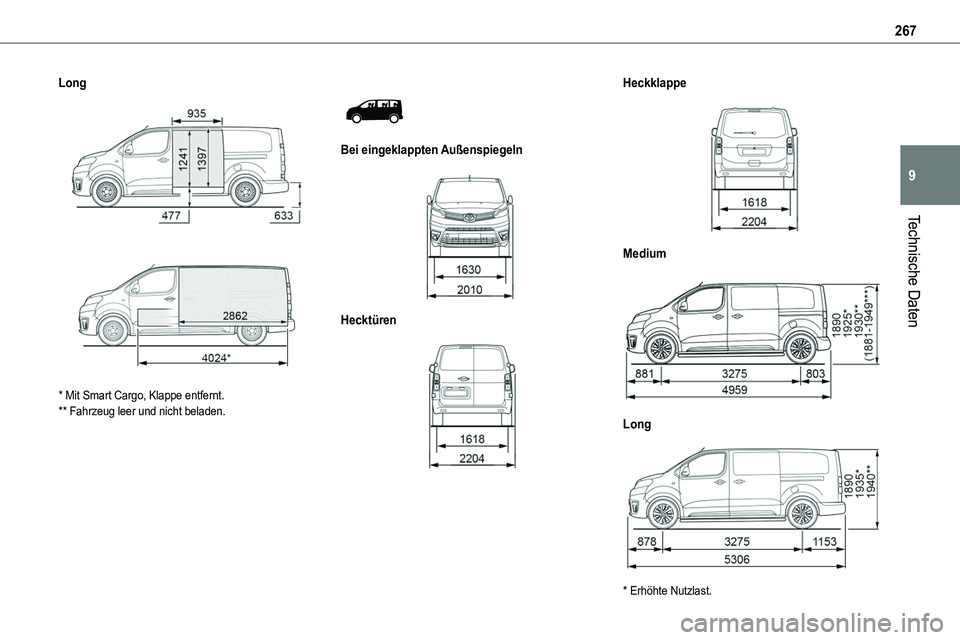

267
Technische Daten
9
Long


* Mit Smart Cargo, Klappe entfernt.** Fahrzeug leer und nicht beladen.


Bei eingeklappten Außenspiegeln

Hecktüren

Heckklappe

Medium

Long

* Erhöhte Nutzlast.

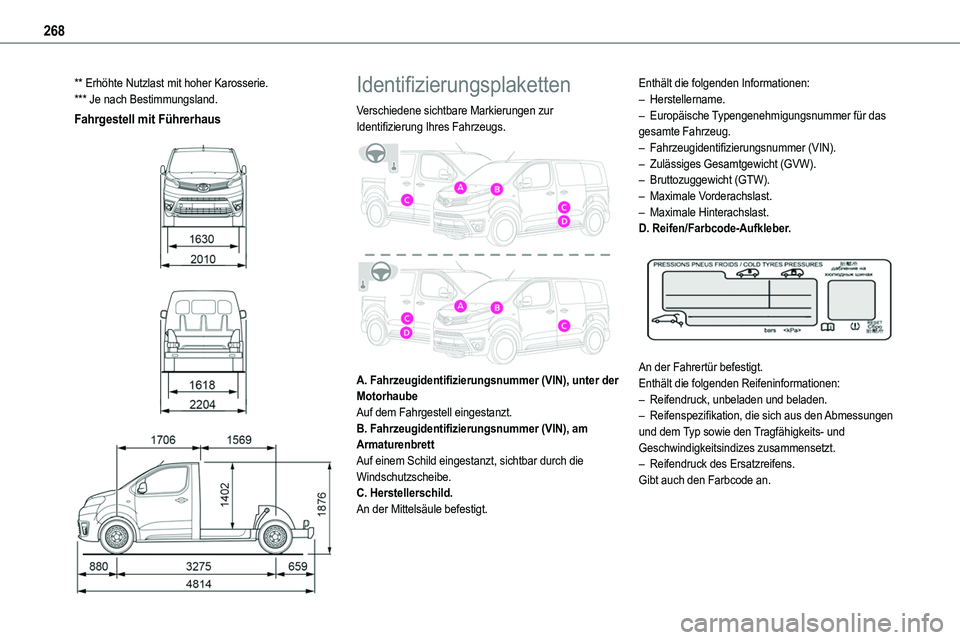

268
** Erhöhte Nutzlast mit hoher Karosserie.*** Je nach Bestimmungsland.
Fahrgestell mit Führerhaus



Identifizierungsplaketten
Verschiedene sichtbare Markierungen zur Identifizierung Ihres Fahrzeugs.

A. Fahrzeugidentifizierungsnummer (VIN), unter der MotorhaubeAuf dem Fahrgestell eingestanzt.B. Fahrzeugidentifizierungsnummer (VIN), am
ArmaturenbrettAuf einem Schild eingestanzt, sichtbar durch die Windschutzscheibe.C. Herstellerschild.An der Mittelsäule befestigt.
Enthält die folgenden Informationen:– Herstellername.– Europäische Typengenehmigungsnummer für das gesamte Fahrzeug.– Fahrzeugidentifizierungsnummer (VIN).– Zulässiges Gesamtgewicht (GVW).– Bruttozuggewicht (GTW).– Maximale Vorderachslast.– Maximale Hinterachslast.
D. Reifen/Farbcode-Aufkleber.

An der Fahrertür befestigt.Enthält die folgenden Reifeninformationen:– Reifendruck, unbeladen und beladen.– Reifenspezifikation, die sich aus den Abmessungen und dem Typ sowie den Tragfähigkeits- und Geschwindigkeitsindizes zusammensetzt.– Reifendruck des Ersatzreifens.Gibt auch den Farbcode an.

269
Technische Daten
9
NOTIC E
Das Fahrzeug kann original mit Reifen mit höheren Tragfähigkeits- und Geschwindigkeitsindizes als auf dem Aufkleber angegeben ausgestattet sein, ohne Auswirkungen auf den Reifendruck (bei kalten Reifen).Kontaktieren Sie im Falle einer Änderung des Reifentyps einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt für die Reifen, die für das Fahrzeug zugelassen sind.

270

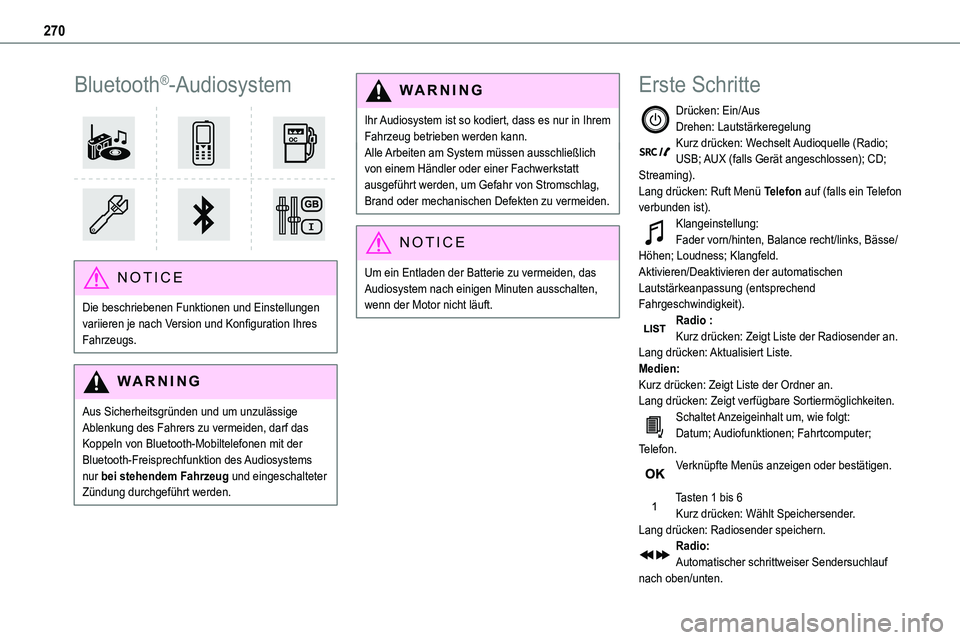

Bluetooth®-Audiosystem

NOTIC E
Die beschriebenen Funktionen und Einstellungen variieren je nach Version und Konfiguration Ihres Fahrzeugs.
WARNI NG
Aus Sicherheitsgründen und um unzulässige Ablenkung des Fahrers zu vermeiden, darf das Koppeln von Bluetooth-Mobiltelefonen mit der Bluetooth-Freisprechfunktion des Audiosystems nur bei stehendem Fahrzeug und eingeschalteter Zündung durchgeführt werden.
WARNI NG
Ihr Audiosystem ist so kodiert, dass es nur in Ihrem Fahrzeug betrieben werden kann.Alle Arbeiten am System müssen ausschließlich von einem Händler oder einer Fachwerkstatt ausgeführt werden, um Gefahr von Stromschlag, Brand oder mechanischen Defekten zu vermeiden.
NOTIC E
Um ein Entladen der Batterie zu vermeiden, das Audiosystem nach einigen Minuten ausschalten, wenn der Motor nicht läuft.
Erste Schritte
Drücken: Ein/AusDrehen: LautstärkeregelungKurz drücken: Wechselt Audioquelle (Radio; USB; AUX (falls Gerät angeschlossen); CD; Streaming).Lang drücken: Ruft Menü Telefon auf (falls ein Telefon verbunden ist).
Klangeinstellung:Fader vorn/hinten, Balance recht/links, Bässe/Höhen; Loudness; Klangfeld.Aktivieren/Deaktivieren der automatischen Lautstärkeanpassung (entsprechend Fahrgeschwindigkeit).Radio :Kurz drücken: Zeigt Liste der Radiosender an.Lang drücken: Aktualisiert Liste.Medien:Kurz drücken: Zeigt Liste der Ordner an.Lang drücken: Zeigt verfügbare Sortiermöglichkeiten.Schaltet Anzeigeinhalt um, wie folgt:Datum; Audiofunktionen; Fahrtcomputer; Telefon.Verknüpfte Menüs anzeigen oder bestätigen.
Tasten 1 bis 6Kurz drücken: Wählt Speichersender.Lang drücken: Radiosender speichern.Radio:Automatischer schrittweiser Sendersuchlauf nach oben/unten.
