TOYOTA RAV4 2013 Manuel du propriétaire (in French)

491-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)
1
Pour la sécurité

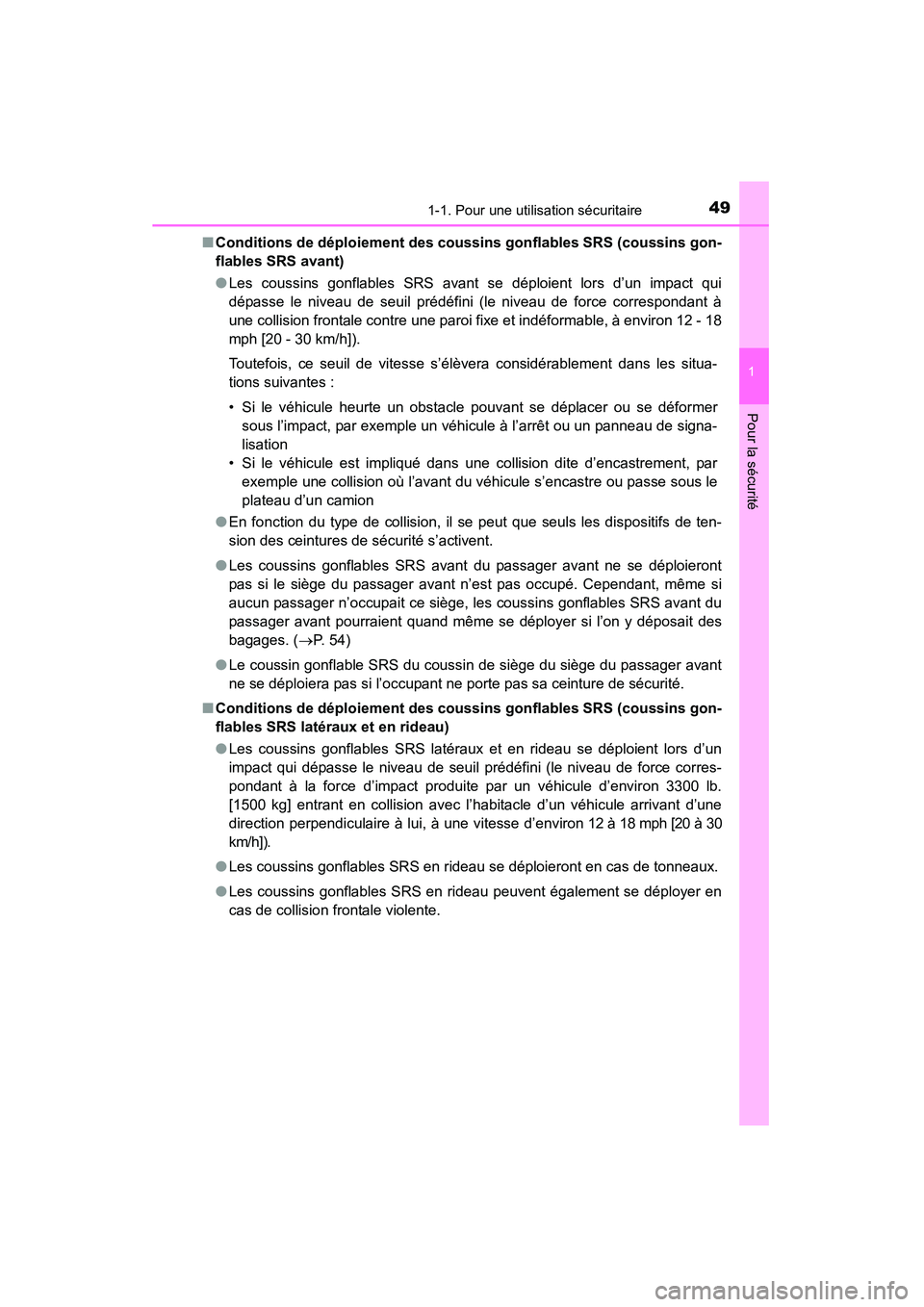

■Conditions de déploiement des coussins gonflables SRS (coussins gon-
flables SRS avant)
●Les coussins gonflables SRS avant se déploient lors d’un impact qui
dépasse le niveau de seuil prédéfini (le niveau de force correspondant à
une collision frontale contre une paroi fixe et indéformable, à environ 12 - 18
mph [20 - 30 km/h]).
Toutefois, ce seuil de vitesse s’élèvera considérablement dans les situa-
tions suivantes :
• Si le véhicule heurte un obstacle pouvant se déplacer ou se déformer
sous l’impact, par exemple un véhicule à l’arrêt ou un panneau de signa-
lisation
• Si le véhicule est impliqué dans une collision dite d’encastrement, par exemple une collision où l’avant du véhicule s’encastre ou passe sous le
plateau d’un camion
● En fonction du type de collision, il se peut que seuls les dispositifs de ten-
sion des ceintures de sécurité s’activent.
● Les coussins gonflables SRS avant du passager avant ne se déploieront
pas si le siège du passager avant n’est pas occupé. Cependant, même si
aucun passager n’occupait ce siège, les coussins gonflables SRS avant du
passager avant pourraient quand même se déployer si l’on y déposait des
bagages. ( →P. 54)
● Le coussin gonflable SRS du coussin de siège du siège du passager avant
ne se déploiera pas si l’occupant ne porte pas sa ceinture de sécurité.
■ Conditions de déploiement des coussins gonflables SRS (coussins gon-
flables SRS latéraux et en rideau)
●Les coussins gonflables SRS latéraux et en rideau se déploient lors d’un
impact qui dépasse le niveau de seuil prédéfini (le niveau de force corres-
pondant à la force d’impact produite par un véhicule d’environ 3300 lb.
[1500 kg] entrant en collision avec l’habitacle d’un véhicule arrivant d’une
direction perpendiculaire à lui, à une vitesse d’environ 12 à 18 mph [20 à 30
km/h]).
● Les coussins gonflables SRS en rideau se déploieront en cas de tonneaux.
● Les coussins gonflables SRS en rideau peuvent également se déployer en
cas de collision frontale violente.

501-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)■

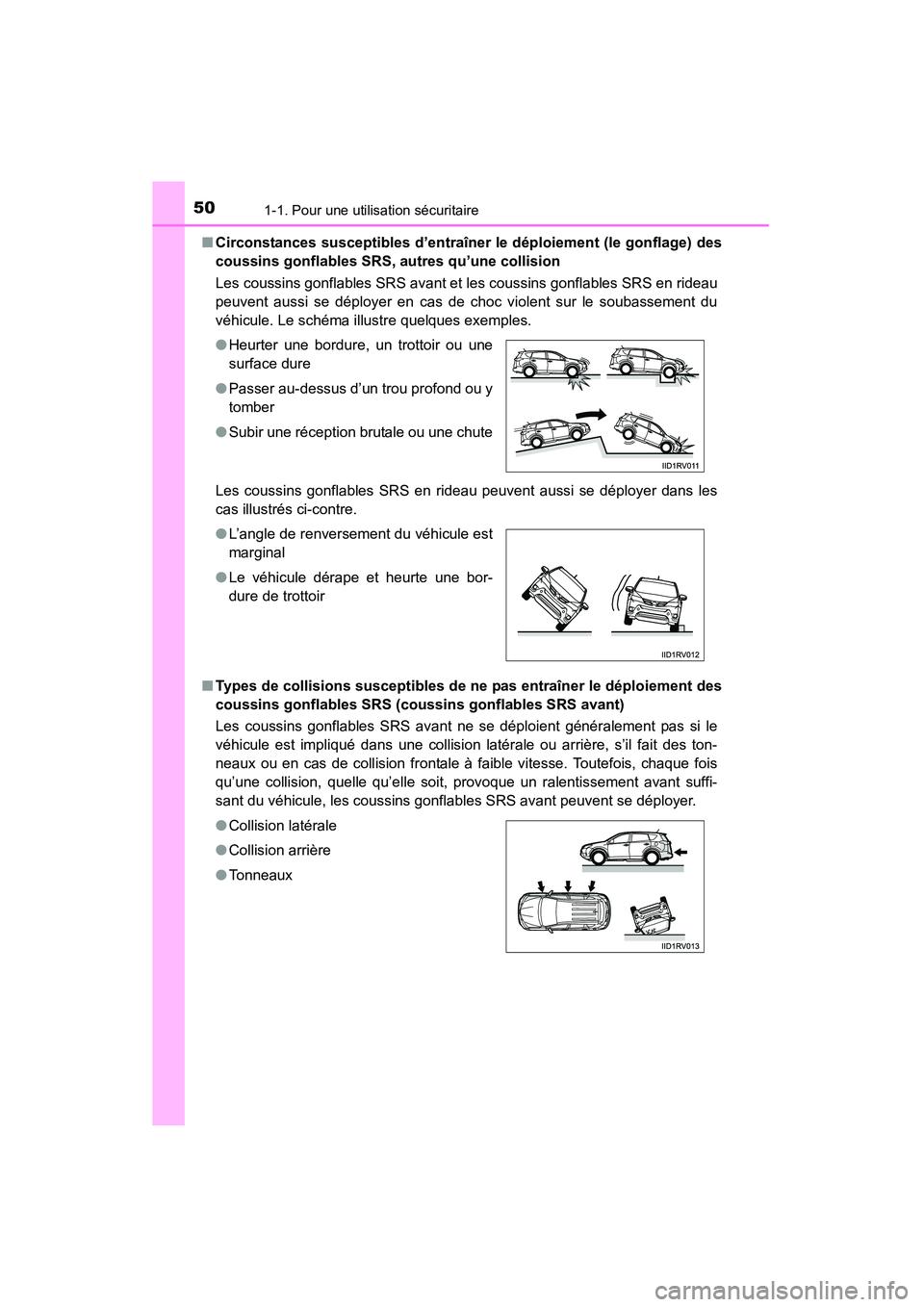

Circonstances susceptibles d’entraîner le déploiement (le gonflage) des
coussins gonflables SRS, autres qu’une collision
Les coussins gonflables SRS avant et les coussins gonflables SRS en rideau
peuvent aussi se déployer en cas de choc violent sur le soubassement du
véhicule. Le schéma illustre quelques exemples.
Les coussins gonflables SRS en rideau peuvent aussi se déployer dans les
cas illustrés ci-contre.
■ Types de collisions susceptibles de ne pas entraîner le déploiement des
coussins gonflables SRS (coussins gonflables SRS avant)
Les coussins gonflables SRS avant ne se déploient généralement pas si le
véhicule est impliqué dans une collision latérale ou arrière, s’il fait des ton-
neaux ou en cas de collision frontale à faible vitesse. Toutefois, chaque fois
qu’une collision, quelle qu’elle soit, provoque un ralentissement avant suffi-
sant du véhicule, les coussins gonflables SRS avant peuvent se déployer. ●Heurter une bordure, un trottoir ou une
surface dure
● Passer au-dessus d’un trou profond ou y
tomber
● Subir une réception brutale ou une chute
● L’angle de renversement du véhicule est
marginal
● Le véhicule dérape et heurte une bor-
dure de trottoir
● Collision latérale
● Collision arrière
● Tonneaux

511-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)
1
Pour la sécurité

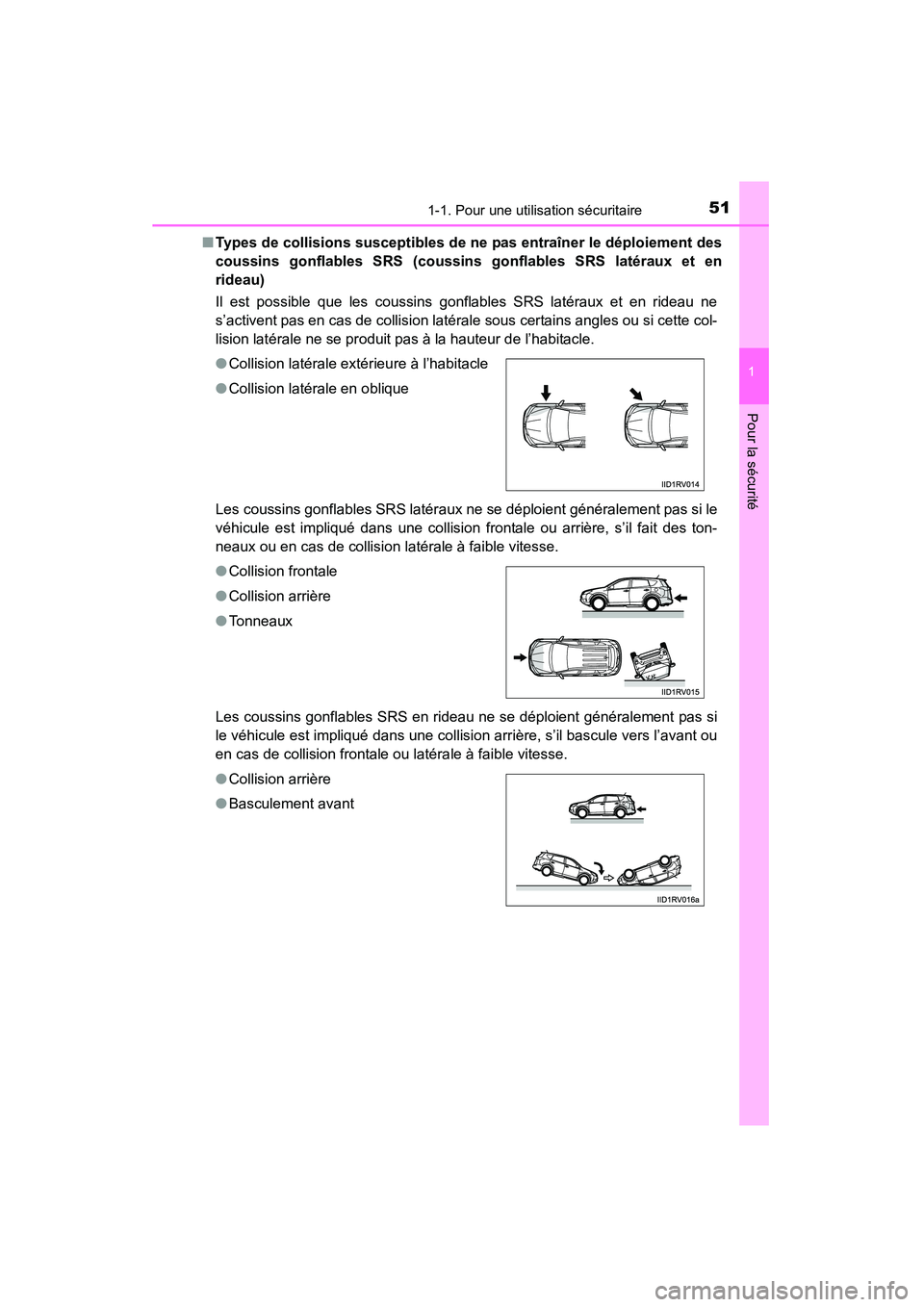

■Types de collisions susceptibles de ne pas entraîner le déploiement des
coussins gonflables SRS (coussins gonflables SRS latéraux et en
rideau)
Il est possible que les coussins gonflables SRS latéraux et en rideau ne
s’activent pas en cas de collision latérale sous certains angles ou si cette col-
lision latérale ne se produit pas à la hauteur de l’habitacle.
Les coussins gonflables SRS latéraux ne se déploient généralement pas si le
véhicule est impliqué dans une collision frontale ou arrière, s’il fait des ton-
neaux ou en cas de collision latérale à faible vitesse.
Les coussins gonflables SRS en rideau ne se déploient généralement pas si
le véhicule est impliqué dans une collision arrière, s’il bascule vers l’avant ou
en cas de collision frontale ou latérale à faible vitesse. ●Collision latérale extérieure à l’habitacle
● Collision latérale en oblique
● Collision frontale
● Collision arrière
● Tonneaux
● Collision arrière
● Basculement avant

521-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)■

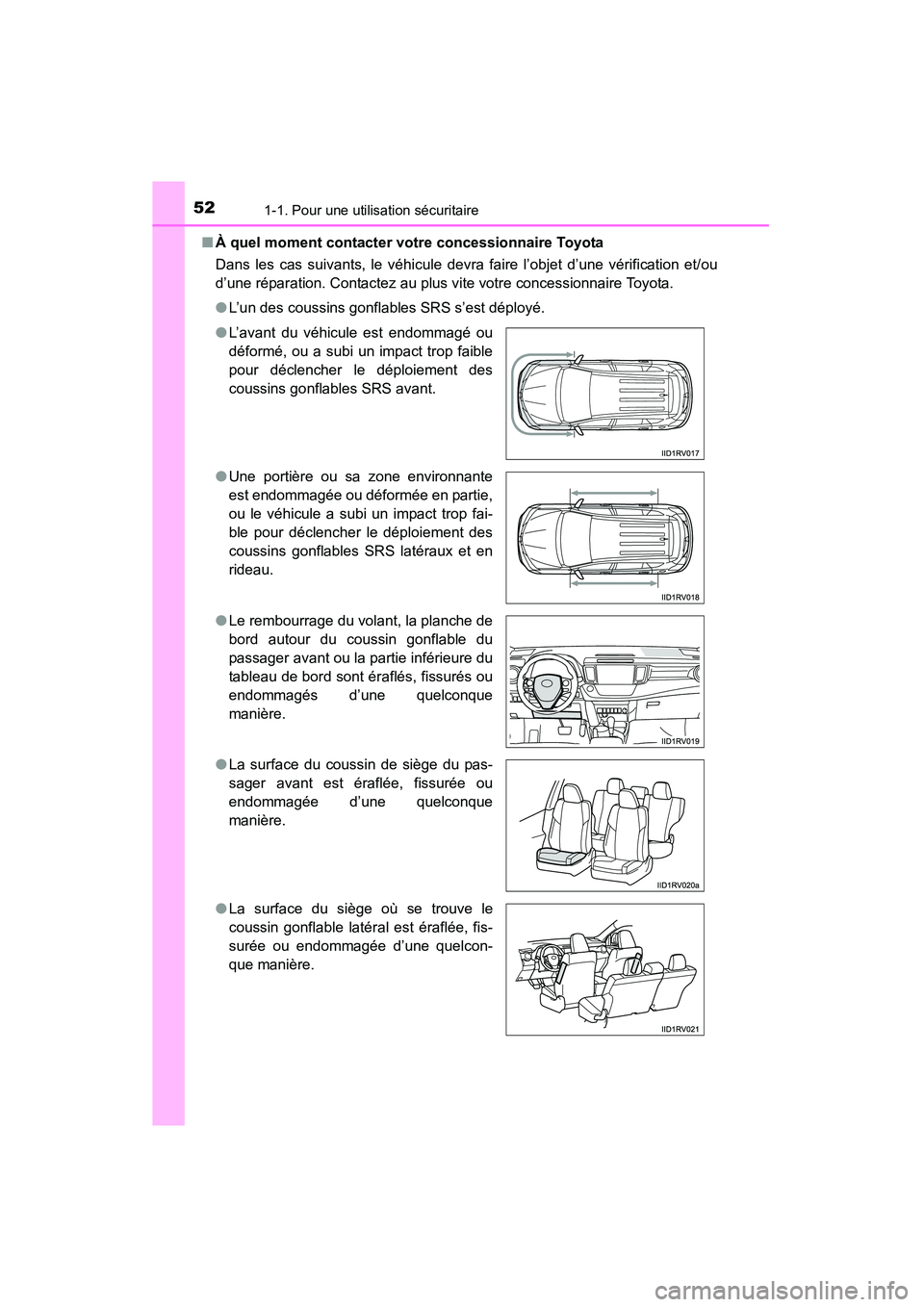

À quel moment contacter votre concessionnaire Toyota
Dans les cas suivants, le véhicule devra faire l’objet d’une vérification et/ou
d’une réparation. Contactez au plus vite votre concessionnaire Toyota.
●L’un des coussins gonflables SRS s’est déployé.
● L’avant du véhicule est endommagé ou
déformé, ou a subi un impact trop faible
pour déclencher le déploiement des
coussins gonflables SRS avant.
● Une portière ou sa zone environnante
est endommagée ou déformée en partie,
ou le véhicule a subi un impact trop fai-
ble pour déclencher le déploiement des
coussins gonflables SRS latéraux et en
rideau.
● Le rembourrage du volant, la planche de
bord autour du coussin gonflable du
passager avant ou la partie inférieure du
tableau de bord sont éraflés, fissurés ou
endommagés d’une quelconque
manière.
● La surface du coussin de siège du pas-
sager avant est éraflée, fissurée ou
endommagée d’une quelconque
manière.
● La surface du siège où se trouve le
coussin gonflable latéral est éraflée, fis-
surée ou endommagée d’une quelcon-
que manière.

531-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)
1
Pour la sécurité

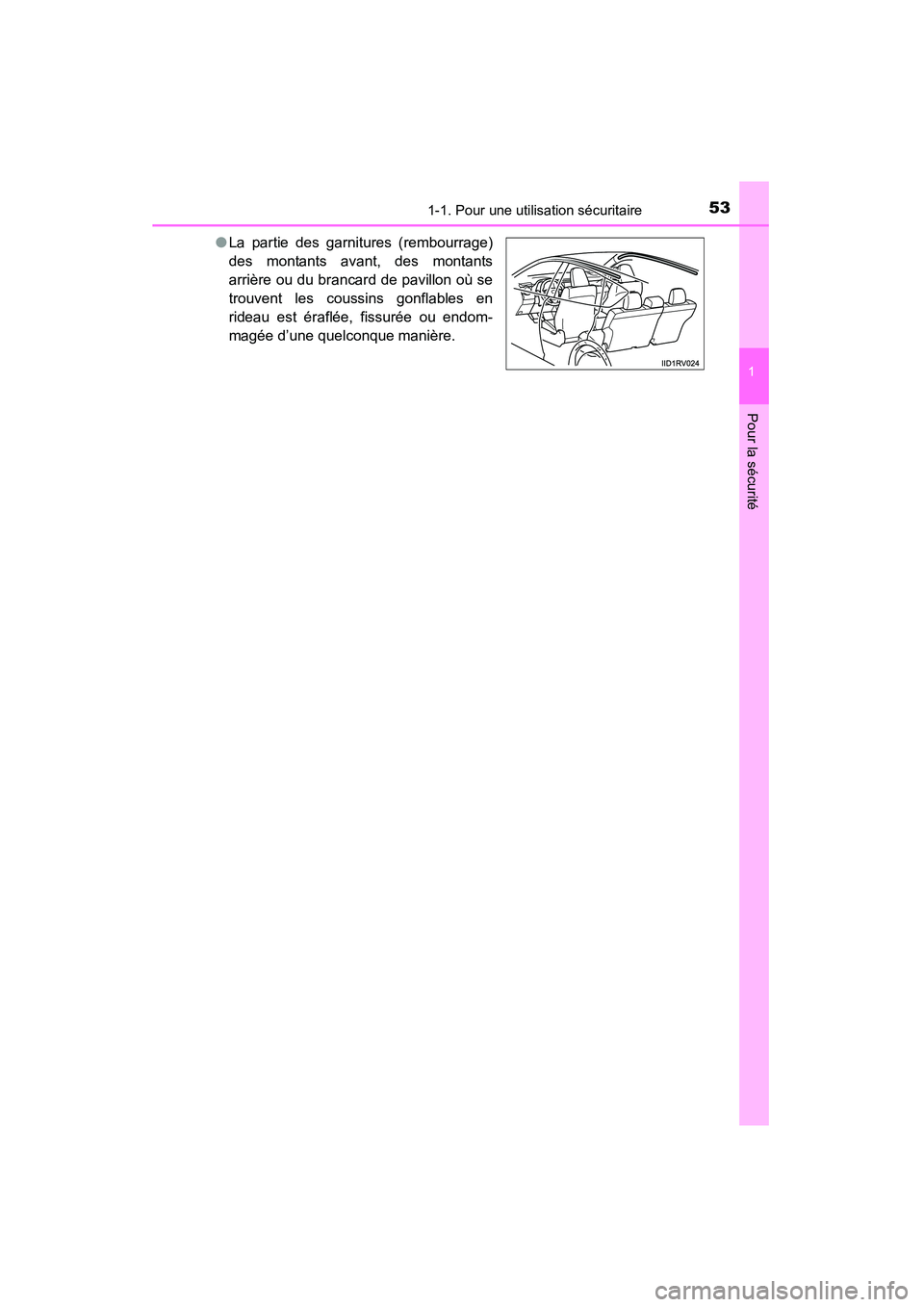

●La partie des garnitures (rembourrage)
des montants avant, des montants
arrière ou du brancard de pavillon où se
trouvent les coussins gonflables en
rideau est éraflée, fissurée ou endom-
magée d’une quelconque manière.

541-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)

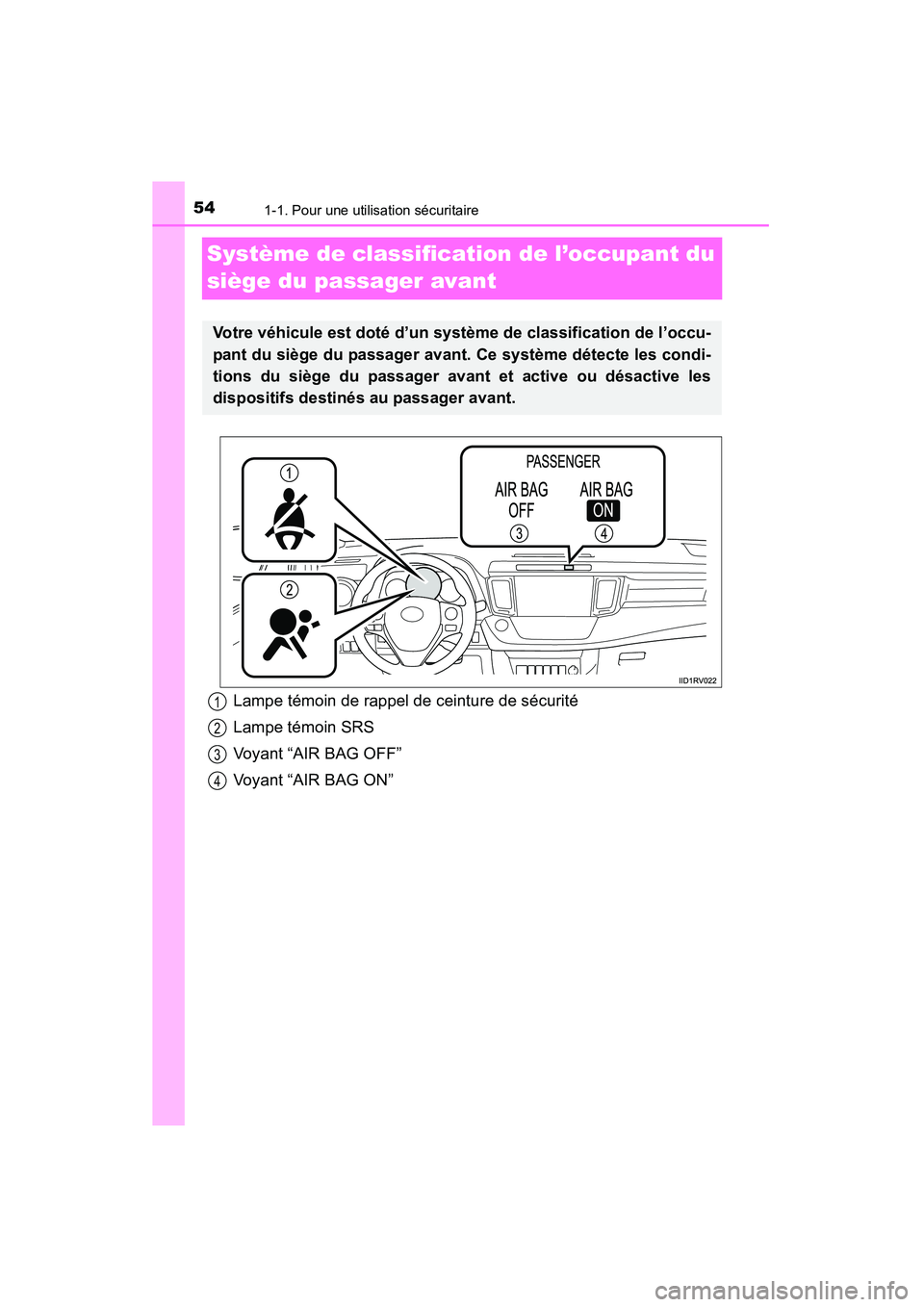

Système de classification de l’occupant du
siège du passager avant
Votre véhicule est doté d’un système de classification de l’occu-
pant du siège du passager avant. Ce système détecte les condi-
tions du siège du passager avant et active ou désactive les
dispositifs destinés au passager avant.
Lampe témoin de rappel de ceinture de sécurité
Lampe témoin SRS
Voyant “AIR BAG OFF”
Voyant “AIR BAG ON”1
2
3
4

551-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)
1
Pour la sécurité
■Adulte*1
Condition et fonctionnement du système de classification de
l’occupant du siège du passager avant
Voyant/
lampe témoin
Voyants “AIR BAG ON” et “AIR BAG OFF”“AIR BAG ON”
Lampe témoin SRSDésactivé
Lampe témoin de rappel de ceinture de sécuritéDésactivé*2 ou
clignotant
*3
Dispositifs
Coussin gonflable du passager avant
ActivéCoussin gonflable latéral
du siège du passager avant
Coussin gonflable en rideau du côté du passager avant
Coussin gonflable du coussin de siège du passager avantActivé*2 ou
désactivé
*3
Limiteur de force et dispositif de tension de la ceinture de
sécurité du passager avant
Activé

561-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)■

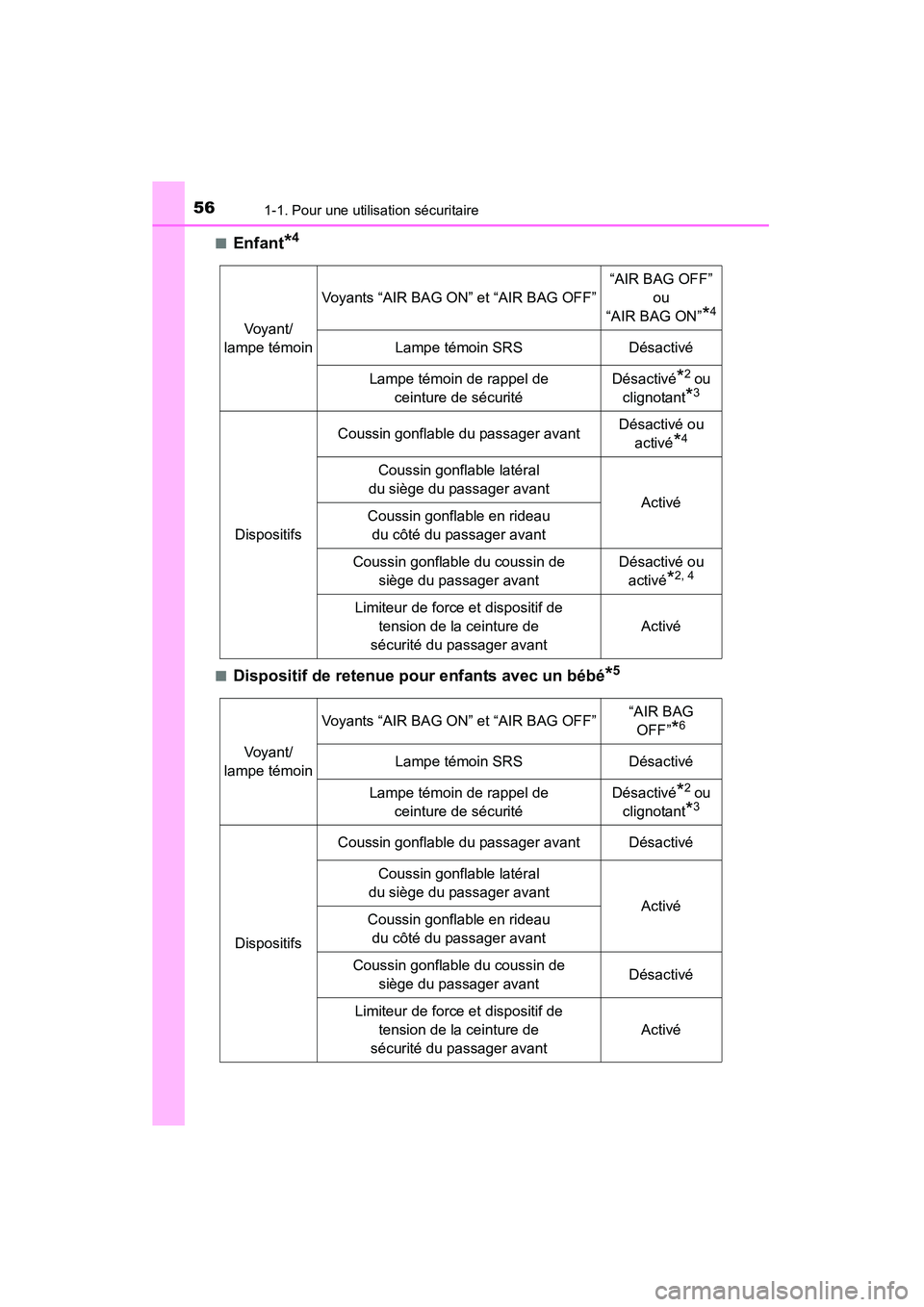

Enfant*4
■Dispositif de retenue pour enfants avec un bébé*5
Voyant/
lampe témoin
Voyants “AIR BAG ON” et “AIR BAG OFF”
“AIR BAG OFF” ou
“AIR BAG ON”
*4
Lampe témoin SRSDésactivé
Lampe témoin de rappel de ceinture de sécuritéDésactivé*2 ou
clignotant
*3
Dispositifs
Coussin gonflable du passager avantDésactivé ou activé
*4
Coussin gonflable latéral
du siège du passager avant
ActivéCoussin gonflable en rideau du côté du passager avant
Coussin gonflable du coussin de siège du passager avantDésactivé ou activé
*2, 4
Limiteur de force et dispositif de tension de la ceinture de
sécurité du passager avant
Activé
Voyant/
lampe témoin
Voyants “AIR BAG ON” et “AIR BAG OFF”“AIR BAG OFF”
*6
Lampe témoin SRSDésactivé
Lampe témoin de rappel de ceinture de sécuritéDésactivé*2 ou
clignotant
*3
Dispositifs
Coussin gonflable du passager avantDésactivé
Coussin gonflable latéral
du siège du passager avant
ActivéCoussin gonflable en rideau du côté du passager avant
Coussin gonflable du coussin de siège du passager avantDésactivé
Limiteur de force et dispositif de tension de la ceinture de
sécurité du passager avant
Activé

571-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)
1
Pour la sécurité

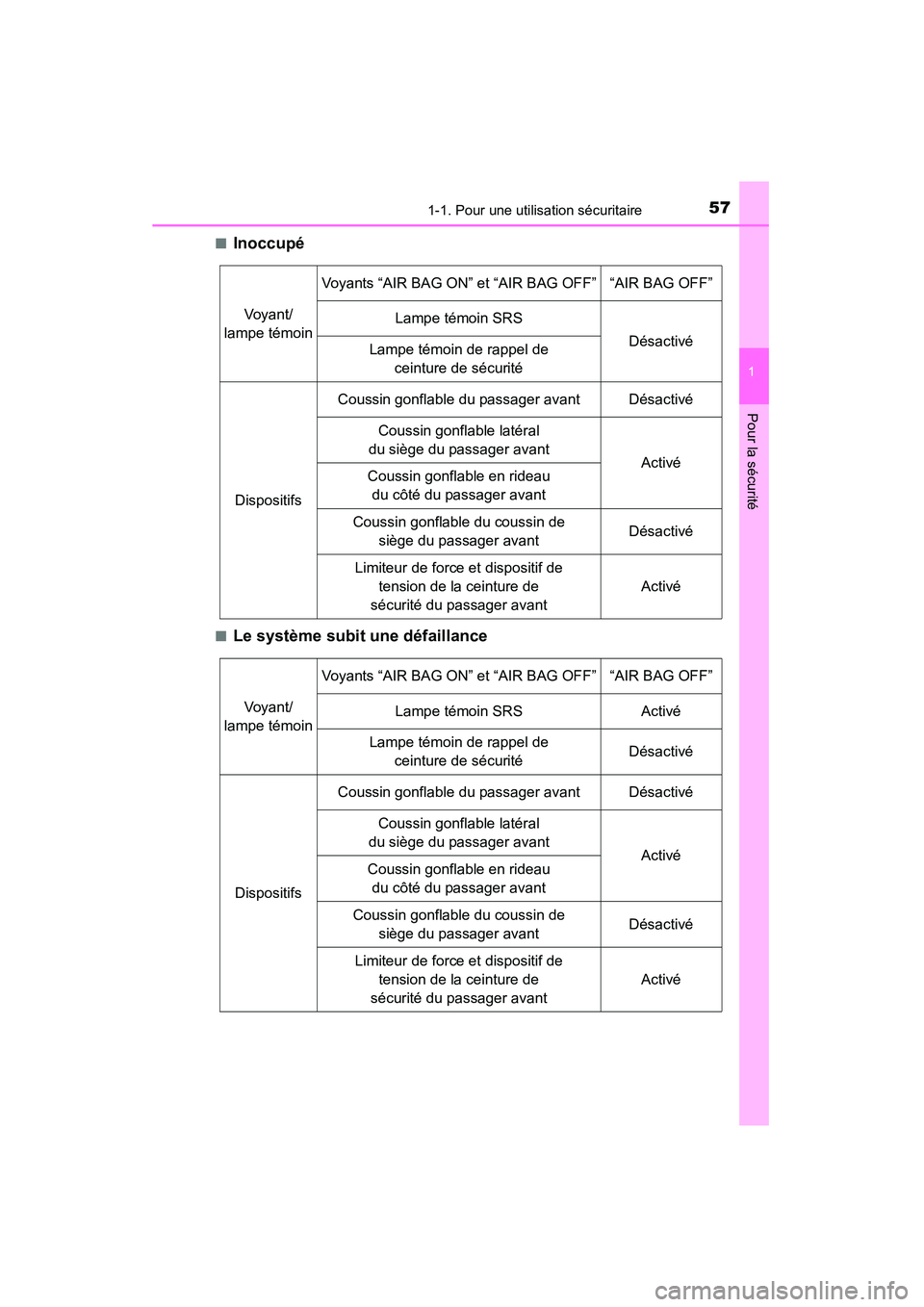

■Inoccupé
■Le système subit une défaillance
Voyant/
lampe témoin
Voyants “AIR BAG ON” et “AIR BAG OFF”“AIR BAG OFF”
Lampe témoin SRS
DésactivéLampe témoin de rappel de ceinture de sécurité
Dispositifs
Coussin gonflable du passager avantDésactivé
Coussin gonflable latéral
du siège du passager avant
ActivéCoussin gonflable en rideau du côté du passager avant
Coussin gonflable du coussin de siège du passager avantDésactivé
Limiteur de force et dispositif de tension de la ceinture de
sécurité du passager avant
Activé
Voyant/
lampe témoin
Voyants “AIR BAG ON” et “AIR BAG OFF”“AIR BAG OFF”
Lampe témoin SRSActivé
Lampe témoin de rappel de ceinture de sécuritéDésactivé
Dispositifs
Coussin gonflable du passager avantDésactivé
Coussin gonflable latéral
du siège du passager avant
ActivéCoussin gonflable en rideau du côté du passager avant
Coussin gonflable du coussin de siège du passager avantDésactivé
Limiteur de force et dispositif de tension de la ceinture de
sécurité du passager avant
Activé

581-1. Pour une utilisation sécuritaire
RAV4_OM_OM42809D_(D)

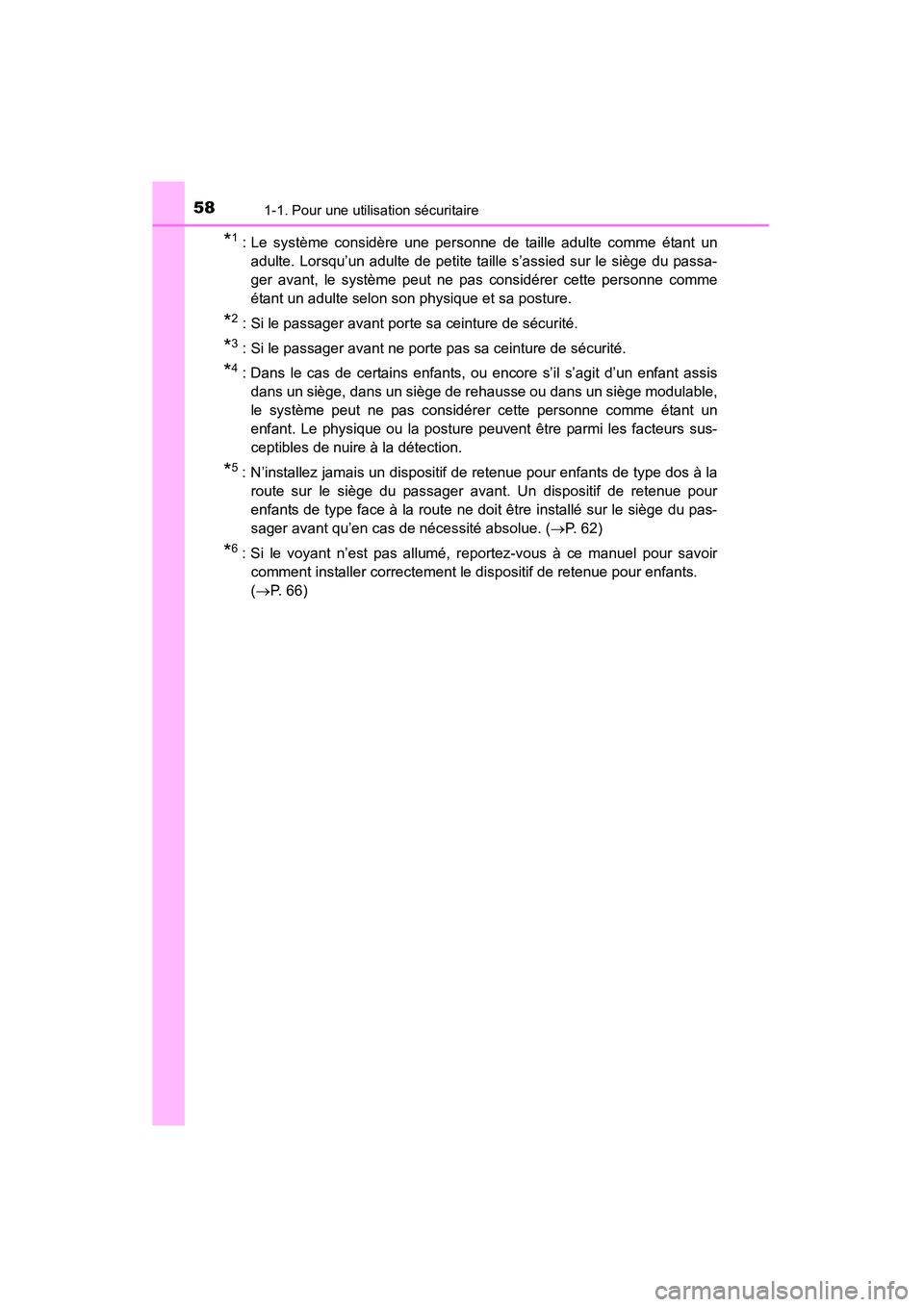

*1 : Le système considère une personne de taille adulte comme étant unadulte. Lorsqu’un adulte de petite taille s’assied sur le siège du passa-
ger avant, le système peut ne pas considérer cette personne comme
étant un adulte selon son physique et sa posture.
*2 : Si le passager avant porte sa ceinture de sécurité.
*3 : Si le passager avant ne porte pas sa ceinture de sécurité.
*4 : Dans le cas de certains enfants, ou encore s’il s’agit d’un enfant assisdans un siège, dans un siège de rehausse ou dans un siège modulable,
le système peut ne pas considérer cette personne comme étant un
enfant. Le physique ou la posture peuvent être parmi les facteurs sus-
ceptibles de nuire à la détection.
*5 : N’installez jamais un dispositif de retenue pour enfants de type dos à laroute sur le siège du passager avant. Un dispositif de retenue pour
enfants de type face à la route ne doit être installé sur le siège du pas-
sager avant qu’en cas de nécessité absolue. ( →P. 62)
*6 : Si le voyant n’est pas allumé, reportez-vous à ce manuel pour savoir
comment installer correctement le dispositif de retenue pour enfants.
(→ P. 66)
