1814-1. Innan du börjar köra
4
Körning
OM42A21
Kontakta en auktoriserad återförsäljare eller verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning, när du ska
montera belysning på släpet. Felaktig montering kan orsaka skada på
bilens lampor. Var noga med att följa gällande lagar och förordningar
vid montering av belysning på släpet.

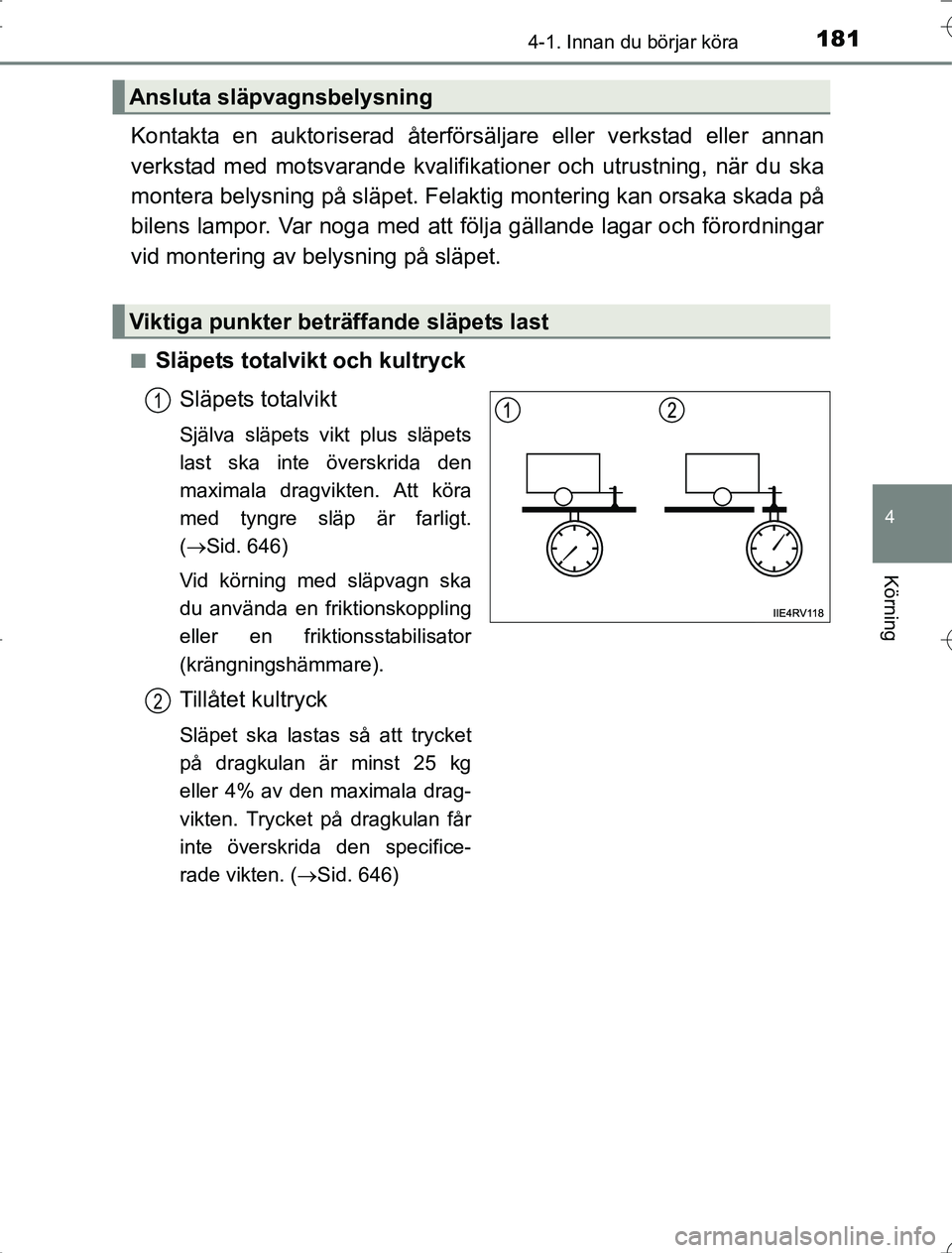

nSläpets totalvikt och kultryck
Släpets totalvikt
Själva släpets vikt plus släpets
last ska inte överskrida den
maximala dragvikten. Att köra
med tyngre släp är farligt.
(Sid. 646)
Vid körning med släpvagn ska
du använda en friktionskoppling
eller en friktionsstabilisator
(krängningshämmare).
Tillåtet kultryck
Släpet ska lastas så att trycket
på dragkulan är minst 25 kg
eller 4% av den maximala drag-
vikten. Trycket på dragkulan får
inte överskrida den specifice-
rade vikten. ( Sid. 646)
Ansluta släpvagnsbelysning
Viktiga punkter beträffande släpets last
1
2
RAV4_OM_OM42A21SE_(SE).book Page 181 Wednesday, January 21, 2015 6:56 PM

1824-1. Innan du börjar köra
OM42A21n

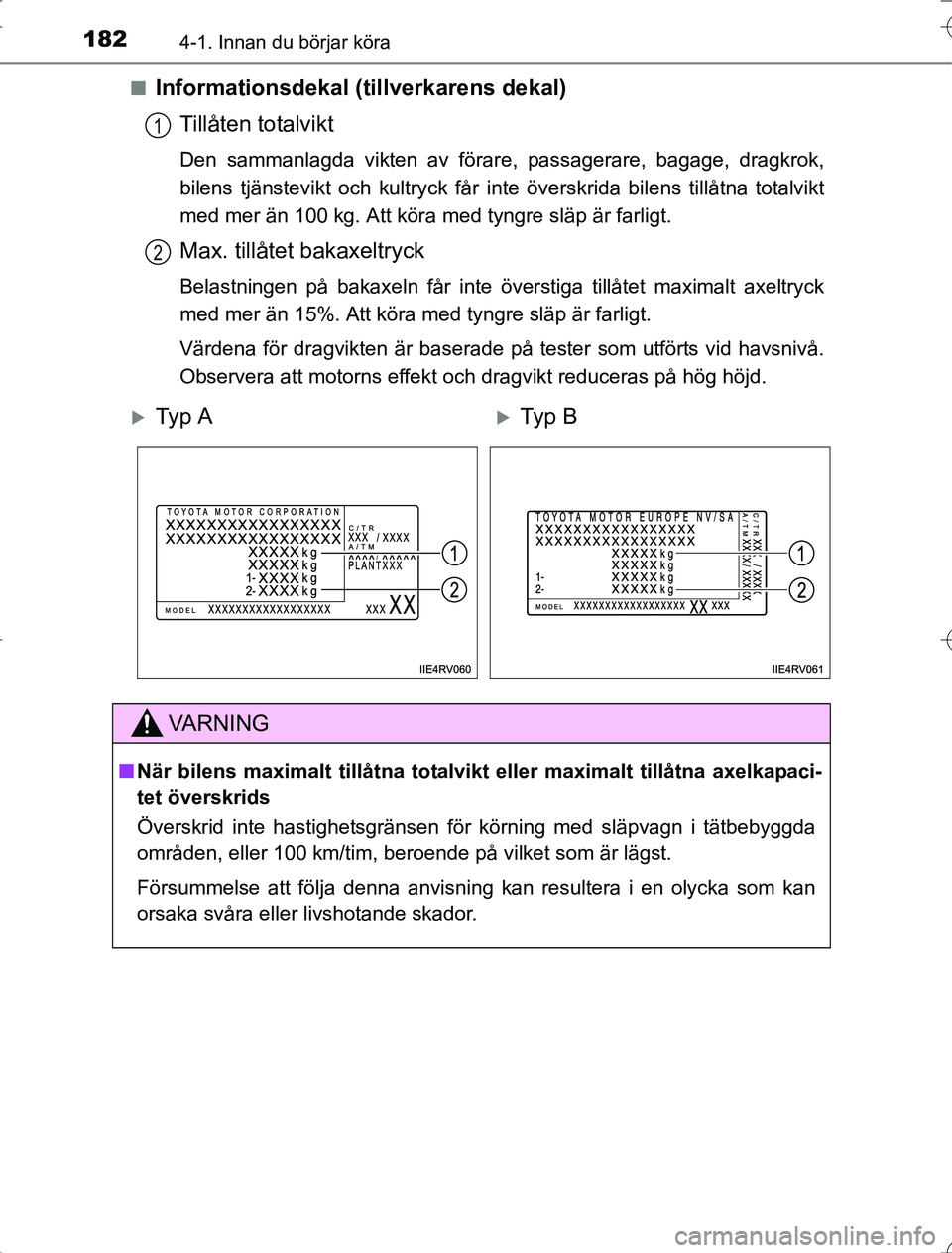

Informationsdekal (tillverkarens dekal)
Tillåten totalvikt
Den sammanlagda vikten av förare, passagerare, bagage, dragkrok,
bilens tjänstevikt och kultryck får inte överskrida bilens tillåtna totalvikt
med mer än 100 kg. Att köra med tyngre släp är farligt.
Max. tillåtet bakaxeltryck
Belastningen på bakaxeln får inte överstiga tillåtet maximalt axeltryck
med mer än 15%. Att köra med tyngre släp är farligt.
Värdena för dragvikten är baserade på tester som utförts vid havsnivå.
Observera att motorns effekt och dragvikt reduceras på hög höjd.
1
2
Ty p ATy p B
VA R N I N G
nNär bilens maximalt tillåtna totalvikt eller maximalt tillåtna axelkapaci-
tet överskrids
Överskrid inte hastighetsgränsen för körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende på vilket som är lägst.
Försummelse att följa denna anvisning kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
RAV4_OM_OM42A21SE_(SE).book Page 182 Wednesday, January 21, 2015 6:56 PM

1834-1. Innan du börjar köra
4
Körning
OM42A21

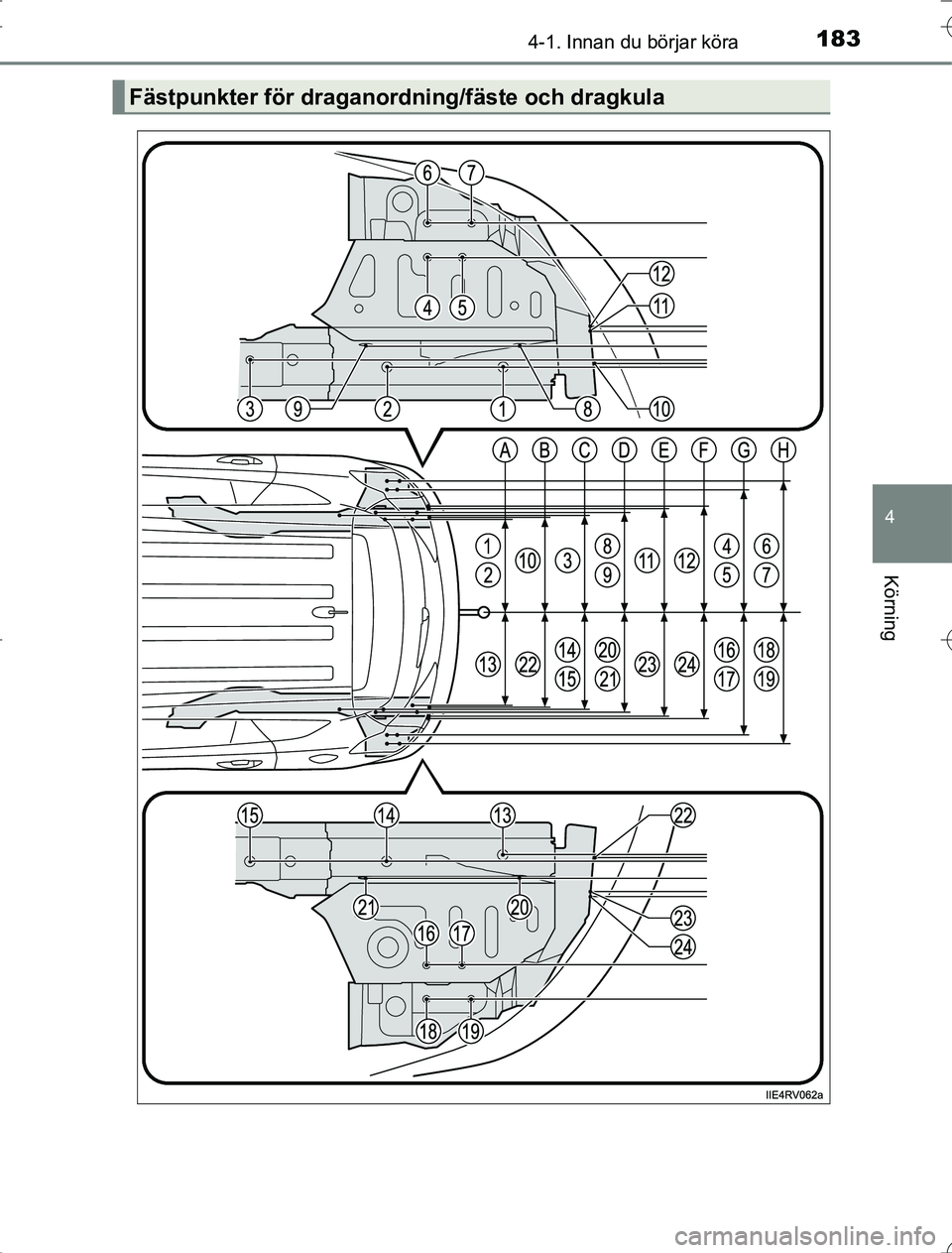

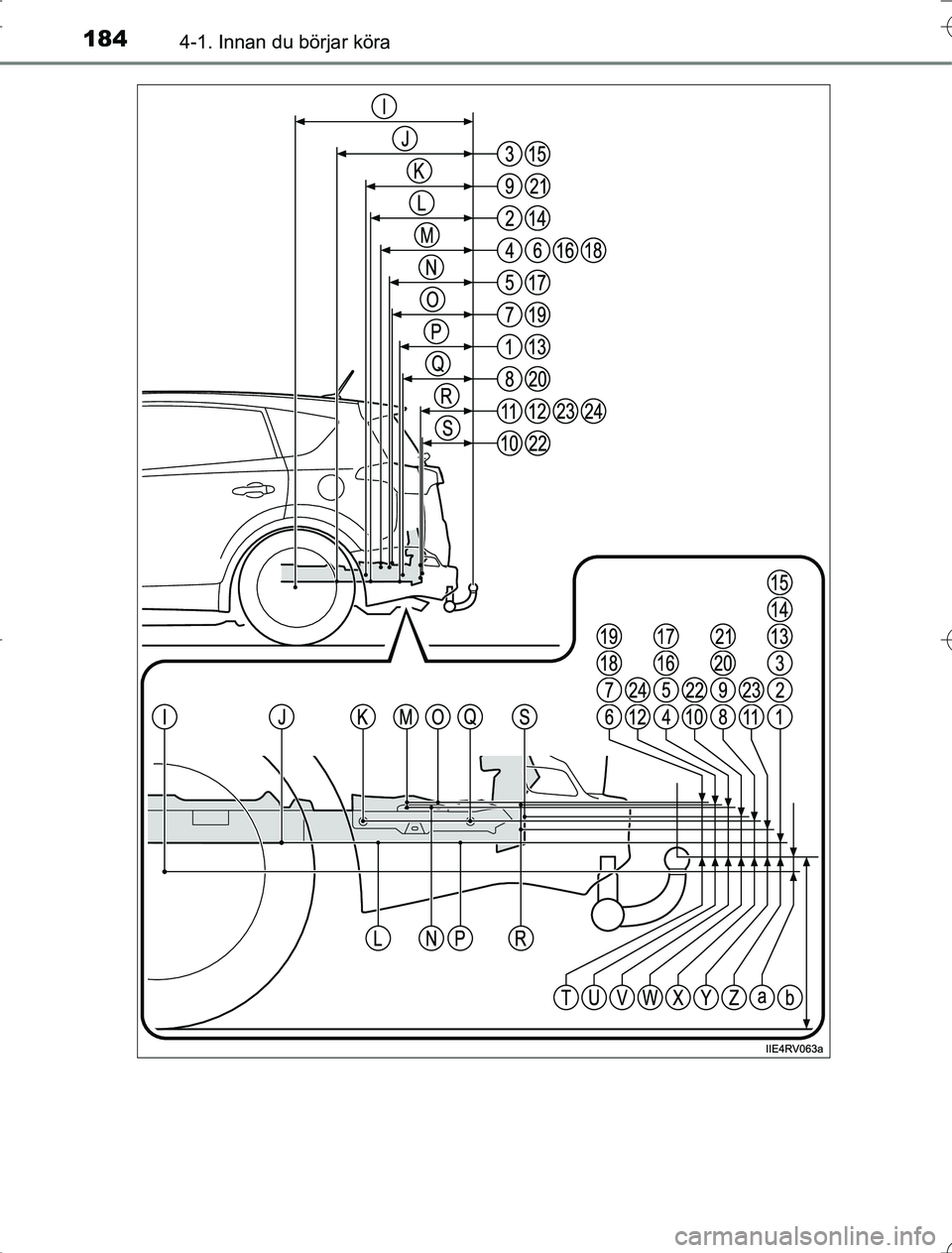

Fästpunkter för draganordning/fäste och dragkula
RAV4_OM_OM42A21SE_(SE).book Page 183 Wednesday, January 21, 2015 6:56 PM

1844-1. Innan du börjar köra
OM42A21
RAV4_OM_OM42A21SE_(SE).book Page 184 Wednesday, January 21, 2015 6:56 PM

1854-1. Innan du börjar köra
4
Körning
OM42A21

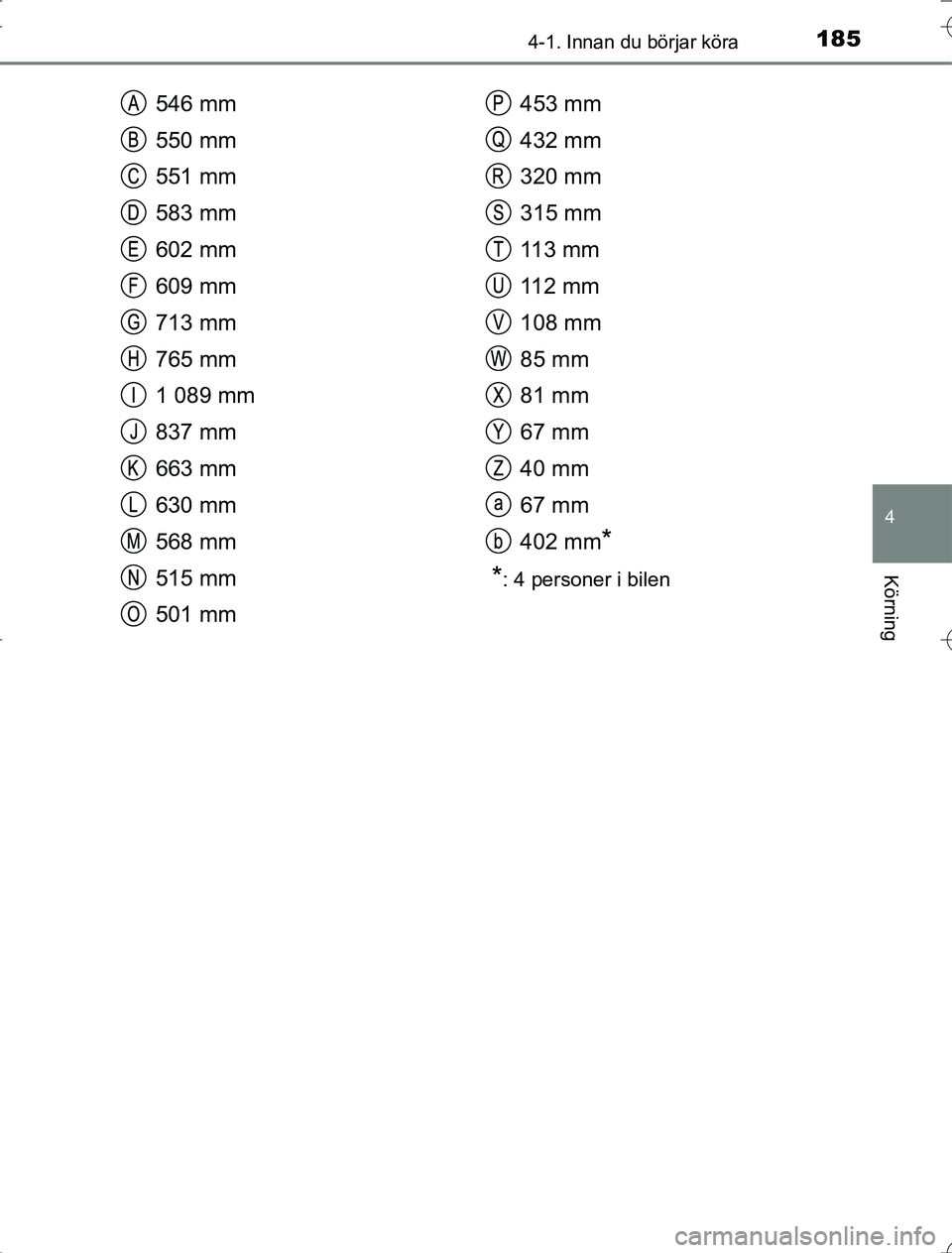

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 089 mm
837 mm
663 mm
630 mm
568 mm
515 mm
501 mm453 mm
432 mm
320 mm
315 mm
11 3 m m
11 2 m m
108 mm
85 mm
81 mm
67 mm
40 mm
67 mm
402 mm
*
*
: 4 personer i bilen
RAV4_OM_OM42A21SE_(SE).book Page 185 Wednesday, January 21, 2015 6:56 PM

1864-1. Innan du börjar köra
OM42A21

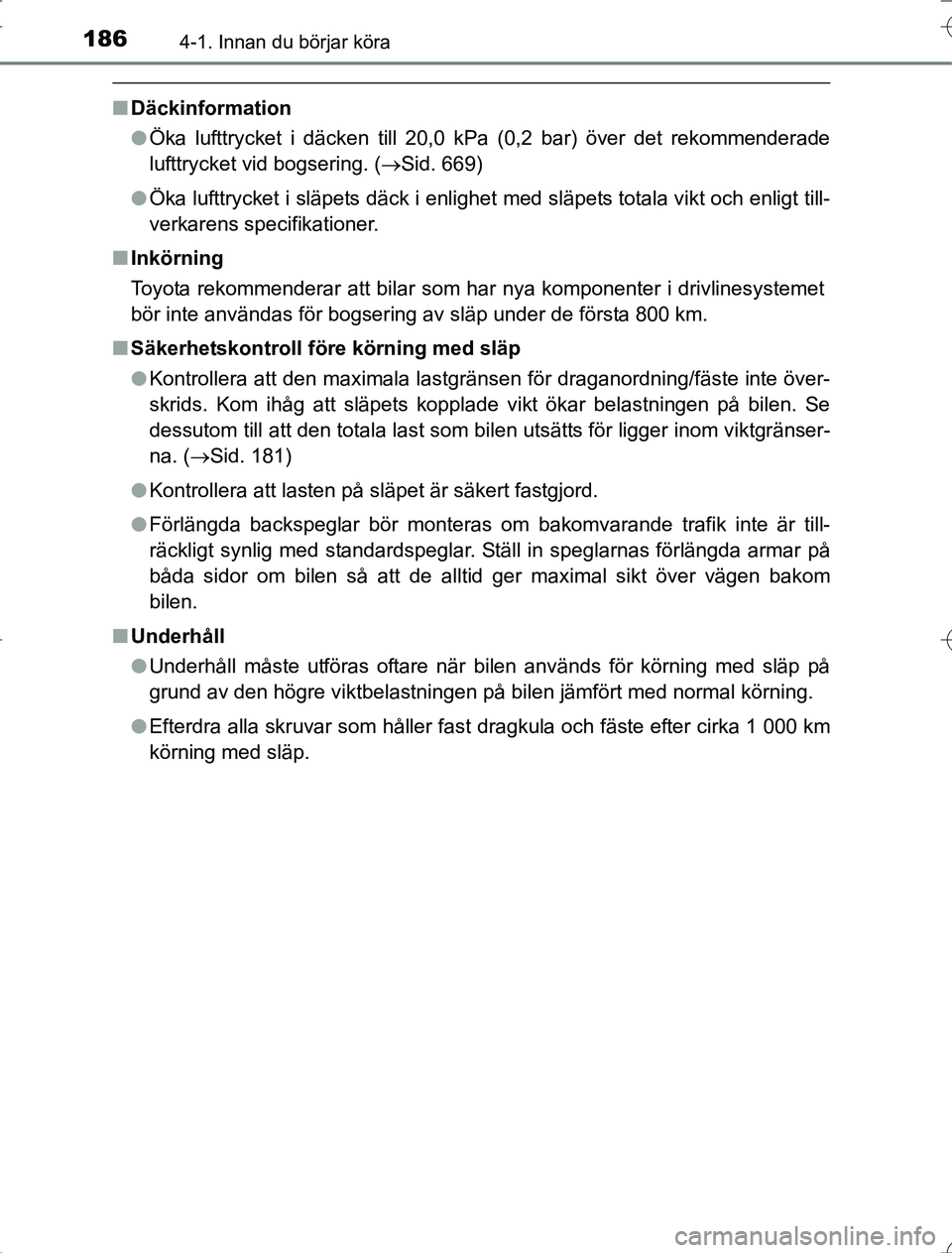

nDäckinformation
lÖka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket vid bogsering. (Sid. 669)
l Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt till-
verkarens specifikationer.
n Inkörning
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
bör inte användas för bogsering av släp under de första 800 km.
n Säkerhetskontroll fö re körning med släp
l Kontrollera att den maximala lastgränsen för draganordning/fäst\
e inte över-
skrids. Kom ihåg att släpets kopplade vikt ökar belastningen på bilen. Se
dessutom till att den totala last som bilen utsätts för ligger inom viktgränser-
na. ( Sid. 181)
l Kontrollera att lasten på släpet är säkert fastgjord.
l Förlängda backspeglar bör monteras om bakomvarande trafik inte är till-
räckligt synlig med standardspeglar. Ställ in speglarnas förlängda armar på
båda sidor om bilen så att de alltid ger maximal sikt över vägen bakom
bilen.
n Underhåll
lUnderhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal\
körning.
l Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
RAV4_OM_OM42A21SE_(SE).book Page 186 Wednesday, January 21, 2015 6:56 PM

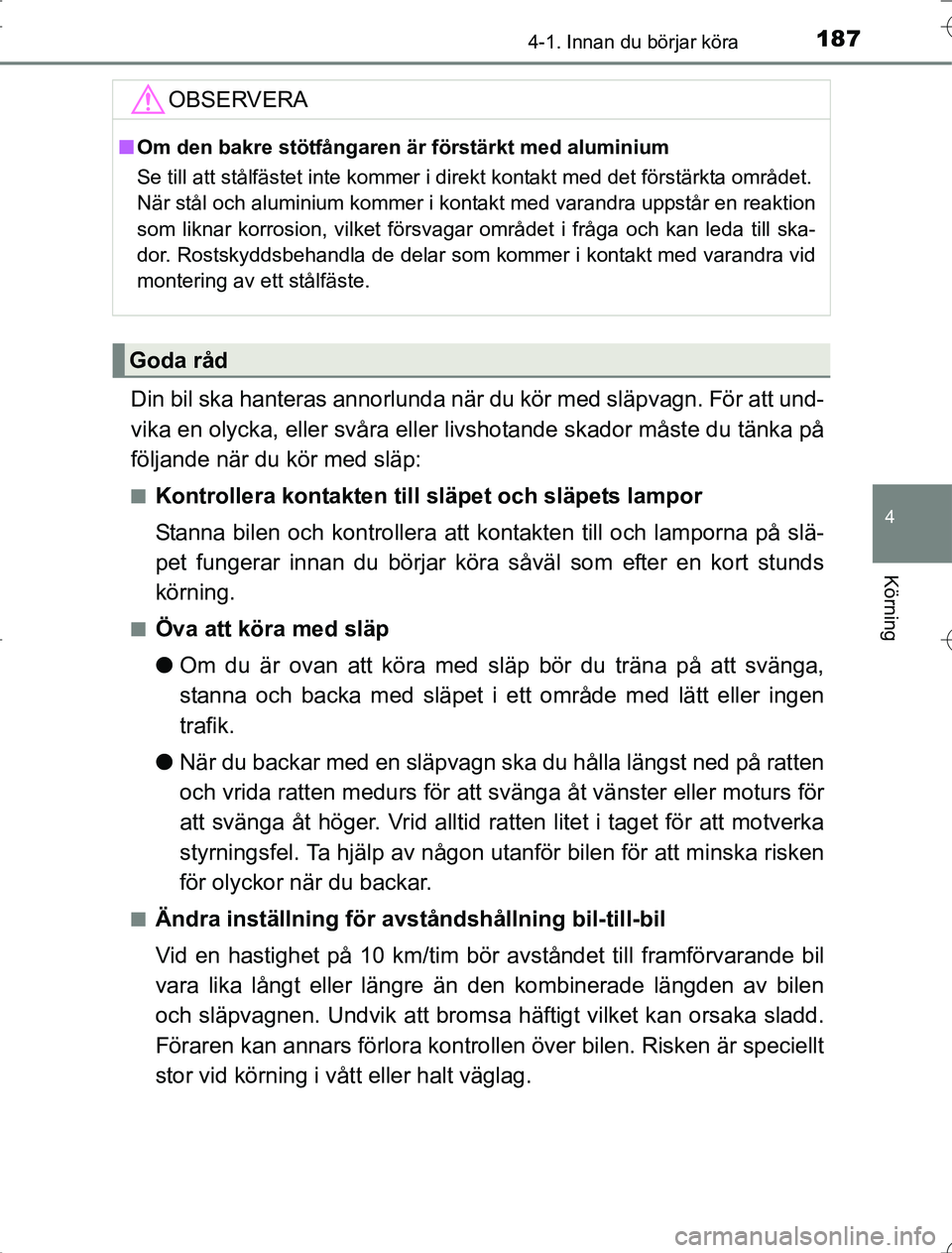

1874-1. Innan du börjar köra
4
Körning
OM42A21
Din bil ska hanteras annorlunda när du kör med släpvagn. För att und-
vika en olycka, eller svåra eller livshotande skador måste du tänka på
följande när du kör med släp:
nKontrollera kontakten till släpet och släpets lampor
Stanna bilen och kontrollera att kontakten till och lamporna på slä-
pet fungerar innan du börjar köra såväl som efter en kort stunds
körning.
nÖva att köra med släp
l Om du är ovan att köra med släp bör du träna på att svänga,
stanna och backa med släpet i ett område med lätt eller ingen
trafik.
l När du backar med en släpvagn ska du hålla längst ned på ratten
och vrida ratten medurs för att svänga åt vänster eller moturs för
att svänga åt höger. Vrid alltid ratten litet i taget för att motverka
styrningsfel. Ta hjälp av någon utanför bilen för att minska risken
för olyckor när du backar.
nÄndra inställning för avs tåndshållning bil-till-bil
Vid en hastighet på 10 km/tim bör avståndet till framförvarande bil
vara lika långt eller längre än den kombinerade längden av bilen
och släpvagnen. Undvik att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen över bilen. Risken är speciellt
stor vid körning i vått eller halt väglag.
OBSERVERA
n Om den bakre stötfångaren är förstärkt med aluminium
Se till att stålfästet inte kommer i direkt kontakt med det förstärkta området.
När stål och aluminium kommer i kontakt med varandra uppstår en reaktion
som liknar korrosion, vilket försvagar området i fråga och kan leda till\
ska-
dor. Rostskyddsbehandla de delar som kommer i kontakt med varandra vid
montering av ett stålfäste.
Goda råd
RAV4_OM_OM42A21SE_(SE).book Page 187 Wednesday, January 21, 2015 6:56 PM

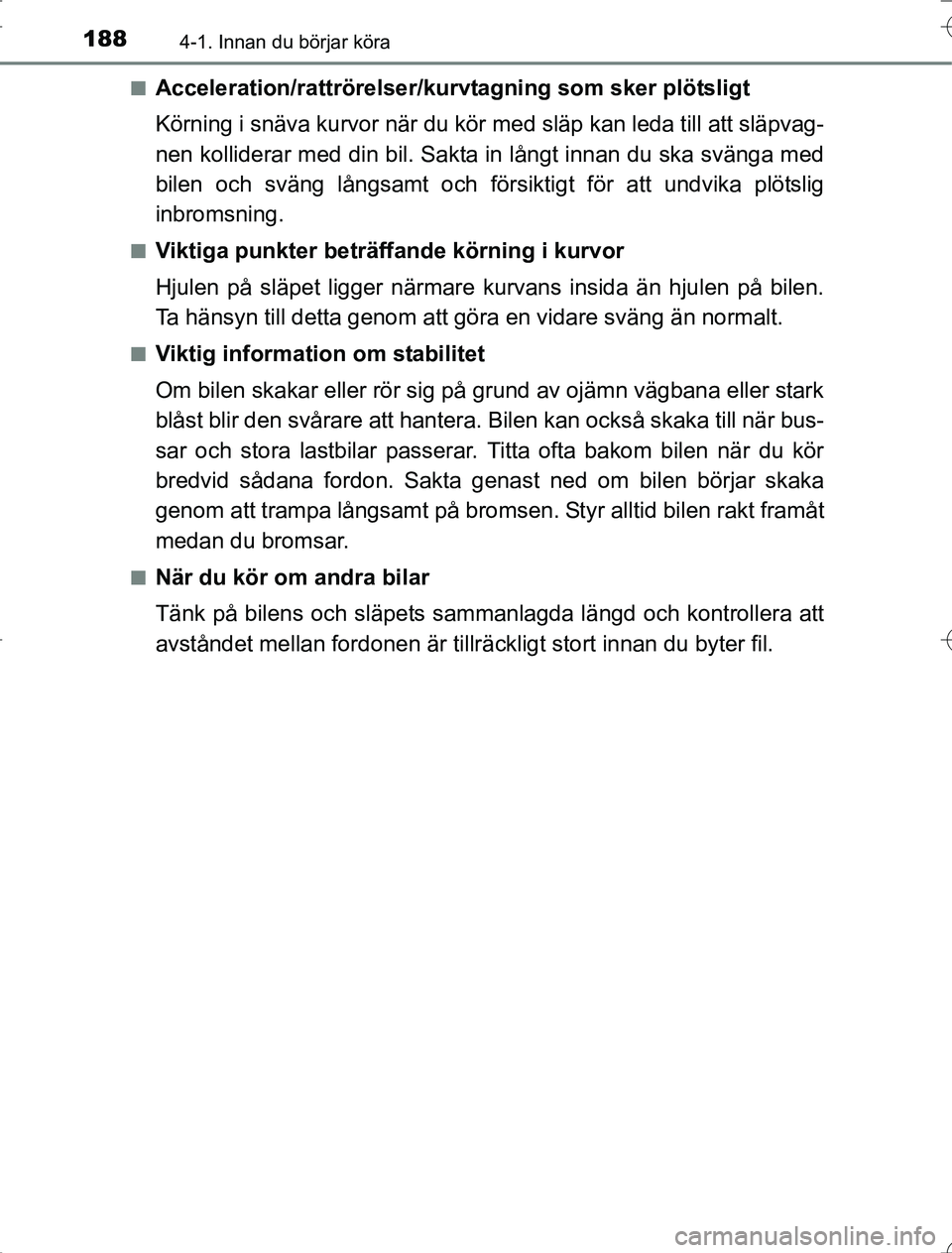

1884-1. Innan du börjar köra
OM42A21n
Acceleration/rattrörelser/kur
vtagning som sker plötsligt
Körning i snäva kurvor när du kör med släp kan leda till att släpvag-
nen kolliderar med din bil. Sakta in långt innan du ska svänga med
bilen och sväng långsamt och förs iktigt för att undvika plötslig
inbromsning.
nViktiga punkter beträffande körning i kurvor
Hjulen på släpet ligger närmare kurvans insida än hjulen på bilen.
Ta hänsyn till detta g enom att göra en vidare sväng än normalt.
nViktig information om stabilitet
Om bilen skakar eller rör sig på grund av ojämn vägbana eller stark
blåst blir den svårare att hantera. Bilen kan också skaka till när bus-
sar och stora lastbilar passerar. Titta ofta bakom bilen när du kör
bredvid sådana fordon. Sakta genast ned om bilen börjar skaka
genom att trampa långsamt på bromsen. Styr alltid bilen rakt framåt
medan du bromsar.
nNär du kör om andra bilar
Tänk på bilens och släpets sammanlagda längd och kontrollera att
avståndet mellan fordonen är tillr äckligt stort innan du byter fil.
RAV4_OM_OM42A21SE_(SE).book Page 188 Wednesday, January 21, 2015 6:56 PM

1894-1. Innan du börjar köra
4
Körning
OM42A21n

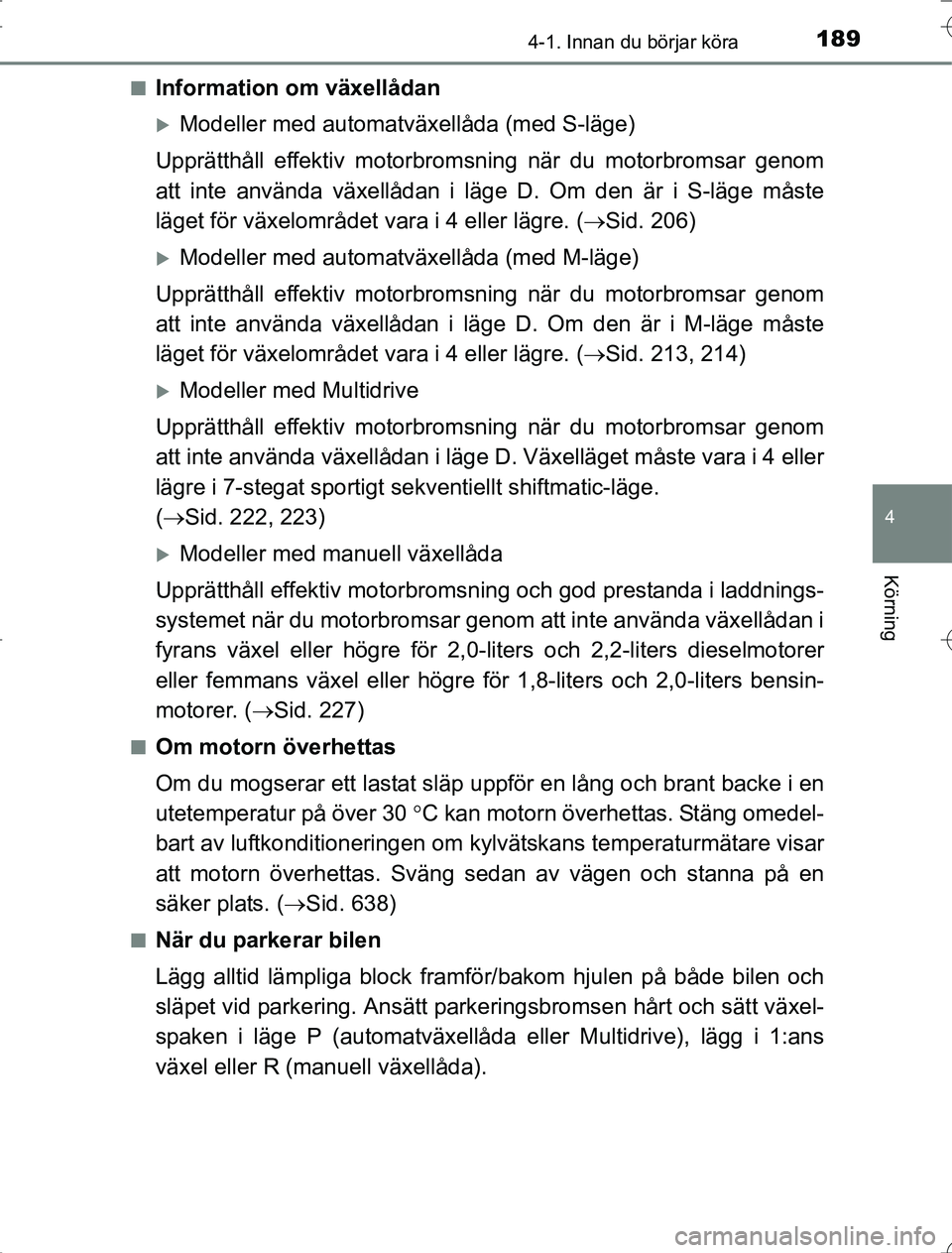

Information om växellådan
Modeller med automatväxellåda (med S-läge)
Upprätthåll effektiv motorbromsning när du motorbromsar genom
att inte använda växellådan i läge D. Om den är i S-läge måste
läget för växelområdet vara i 4 eller lägre. ( Sid. 206)
Modeller med automatväxellåda (med M-läge)
Upprätthåll effektiv motorbromsning när du motorbromsar genom
att inte använda växellådan i läge D. Om den är i M-läge måste
läget för växelområdet vara i 4 eller lägre. ( Sid. 213, 214)
Modeller med Multidrive
Upprätthåll effektiv motorbromsning när du motorbromsar genom
att inte använda växellådan i läge D. Växelläget måste vara i 4 eller
lägre i 7-stegat sportigt se kventiellt shiftmatic-läge.
(  Sid. 222, 223)
Modeller med manuell växellåda
Upprätthåll effektiv motorbromsni ng och god prestanda i laddnings-
systemet när du motorbromsar genom att inte använda växellådan i
fyrans växel eller högre för 2,0-li ters och 2,2-liters dieselmotorer
eller femmans växel eller högre för 1,8-liters och 2,0-liters bensin-
motorer. ( Sid. 227)
nOm motorn överhettas
Om du mogserar ett lastat släp uppför en lång och brant backe i en
utetemperatur på över 30 C kan motorn överhettas. Stäng omedel-
bart av luftkonditioneringen om ky lvätskans temperaturmätare visar
att motorn överhettas. Sväng sedan av vägen och stanna på en
säker plats. ( Sid. 638)
nNär du parkerar bilen
Lägg alltid lämpliga block framför/ bakom hjulen på både bilen och
släpet vid parkering. Ansätt parkeringsbromsen hårt och sätt växel-
spaken i läge P (automatväxellåda eller Multidrive), lägg i 1:ans
växel eller R (manuell växellåda).
RAV4_OM_OM42A21SE_(SE).book Page 189 Wednesday, January 21, 2015 6:56 PM

1904-1. Innan du börjar köra
OM42A21

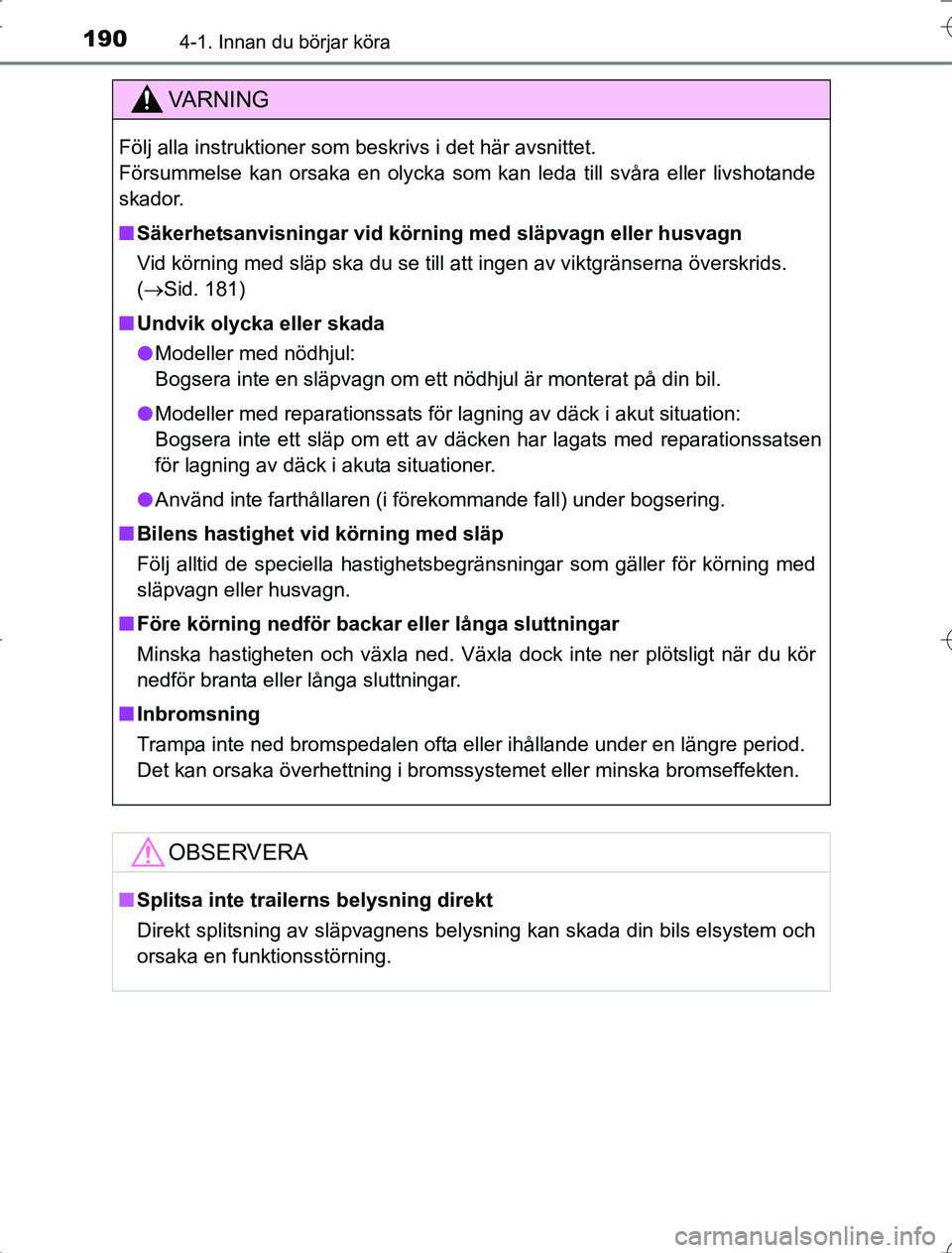

VA R N I N G
Följ alla instruktioner som beskrivs i det här avsnittet.
Försummelse kan orsaka en olycka som kan leda till svåra eller livshotande
skador.
nSäkerhetsanvisningar vid körn ing med släpvagn eller husvagn
Vid körning med släp ska du se till att ingen av viktgränserna överskrids.
( Sid. 181)
n Undvik olycka eller skada
l Modeller med nödhjul:
Bogsera inte en släpvagn om ett nödhjul är monterat på din bil.
l Modeller med reparationssats för lagning av däck i akut situation:
Bogsera inte ett släp om ett av däcken har lagats med reparationssatsen
för lagning av däck i akuta situationer.
l Använd inte farthållaren (i förekommande fall) under bogsering.
n Bilens hastighet vid körning med släp
Följ alltid de speciella hastighetsbegränsningar som gäller för körning med
släpvagn eller husvagn.
n Före körning nedför backar eller långa sluttningar
Minska hastigheten och växla ned. Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
n Inbromsning
Trampa inte ned bromspedalen ofta eller ihållande under en längre period.
Det kan orsaka överhettning i bromssystemet eller minska bromseffekten.
OBSERVERA
nSplitsa inte trailerns belysning direkt
Direkt splitsning av släpvagnens belysning kan skada din bils elsystem och
orsaka en funktionsstörning.
