TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

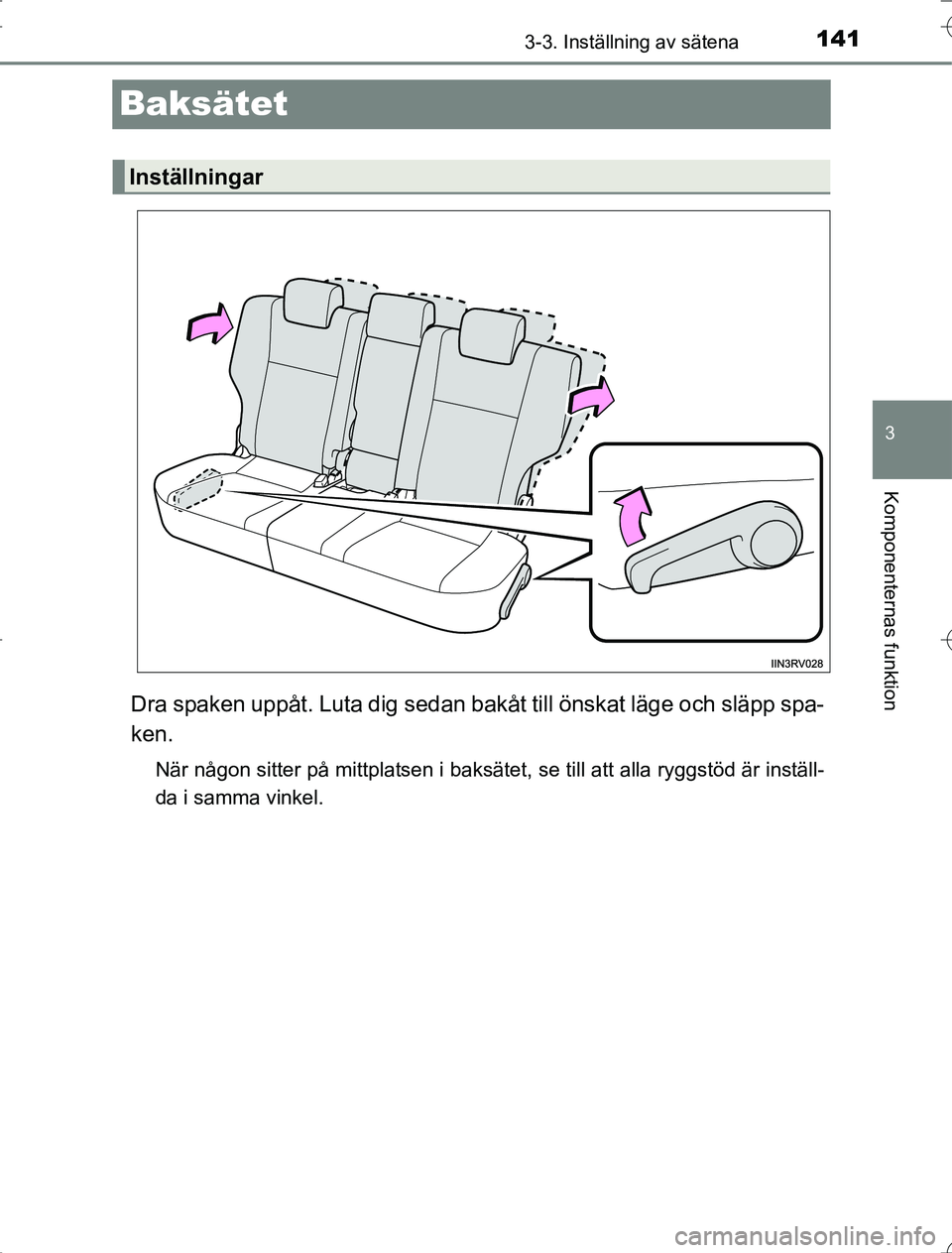

141
3
3-3. Inställning av sätena
Komponenternas funktion
OM42A21
Baksätet
Dra spaken uppåt. Luta dig sedan bakåt till önskat läge och släpp spa-
ken.
När någon sitter på mittplatsen i baksätet, se till att alla ryggstöd är inställ-
da i samma vinkel.
Inställningar
RAV4_OM_OM42A21SE_(SE).book Page 141 Wednesday, January 21, 2015 6:56 PM

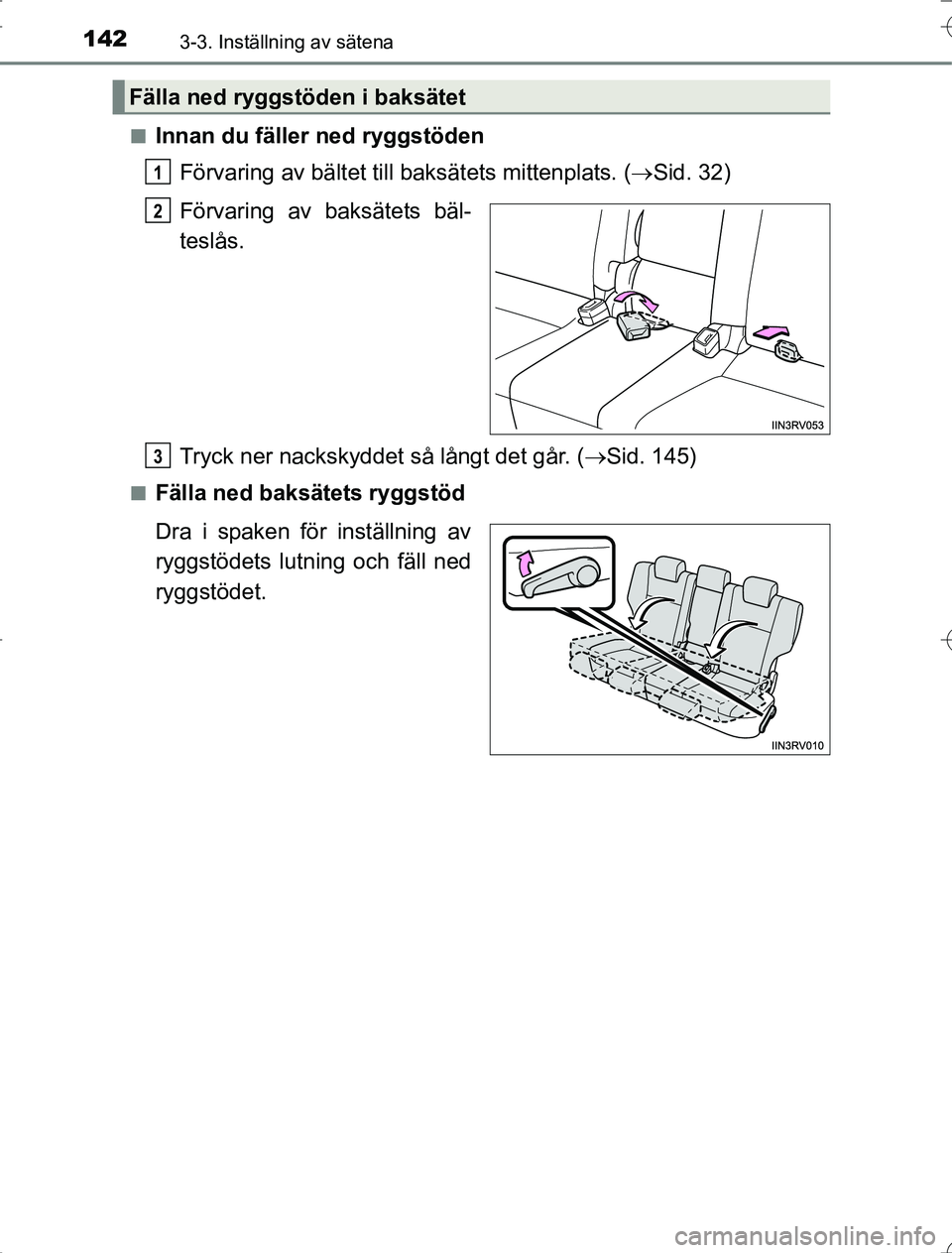

1423-3. Inställning av sätena
OM42A21n
Innan du fäller ned ryggstöden
Förvaring av bältet till baksätets mittenplats. ( Sid. 32)
Förvaring av baksätets bäl-
teslås.
Tryck ner nackskyddet så långt det går. ( Sid. 145)
nFälla ned baksätets ryggstöd
Dra i spaken för inställning av
ryggstödets lutning och fäll ned
ryggstödet.
Fälla ned ryggstöden i baksätet
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 142 Wednesday, January 21, 2015 6:56 PM

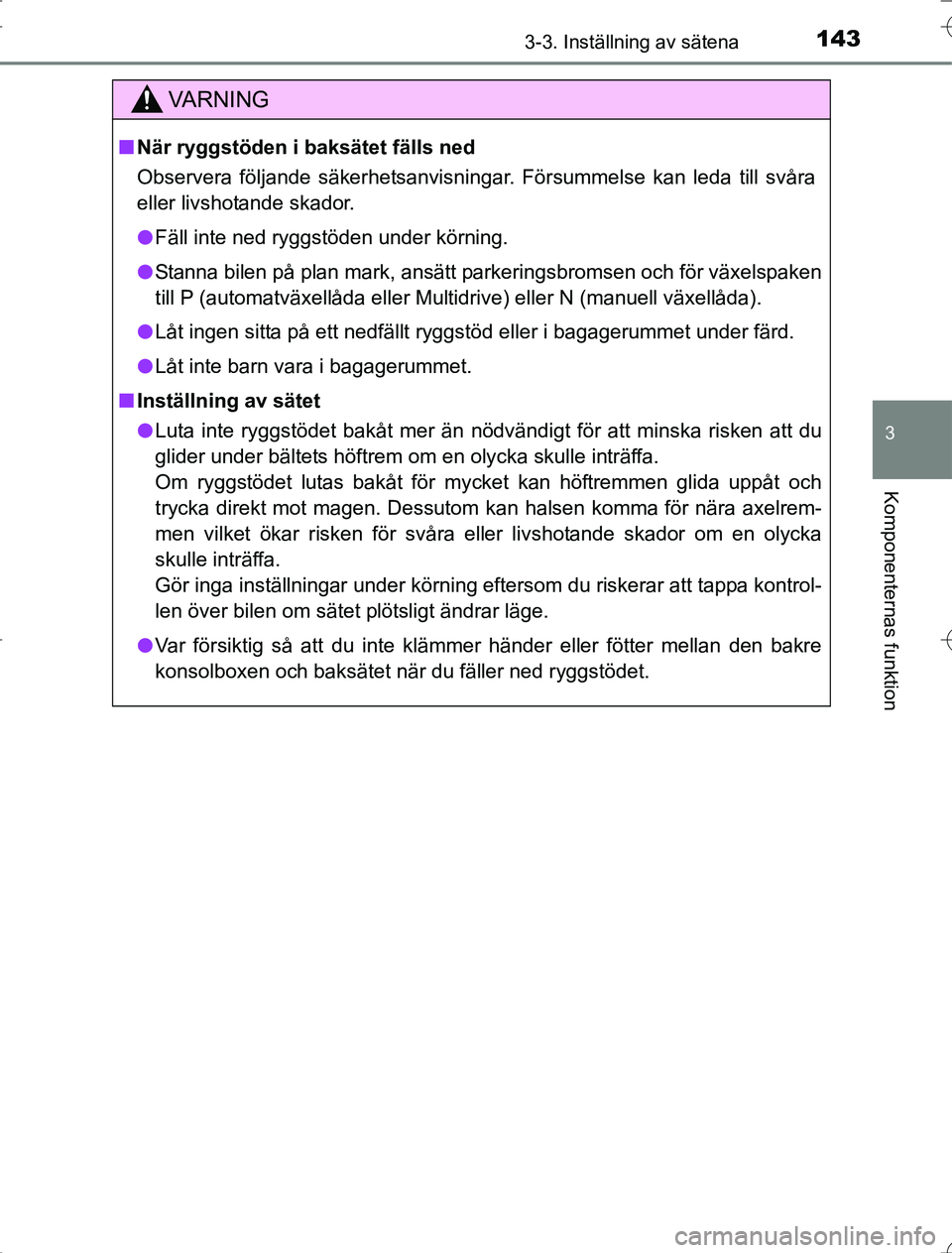

1433-3. Inställning av sätena
3
Komponenternas funktion
OM42A21
VA R N I N G
nNär ryggstöden i baksätet fälls ned
Observera följande säkerhetsanvisningar. Försummelse kan leda till svåra
eller livshotande skador.
l Fäll inte ned ryggstöden under körning.
l Stanna bilen på plan mark, ansätt parkeringsbromsen och för växelspaken
till P (automatväxellåda eller Multidrive) eller N (manuell växellåda).
l Låt ingen sitta på ett nedfällt ryggstöd eller i bagagerummet under färd.
l Låt inte barn vara i bagagerummet.
n Inställning av sätet
l Luta inte ryggstödet bakåt mer än nödvändigt för att minska risken att du
glider under bältets höftrem om en olycka skulle inträffa.
Om ryggstödet lutas bakåt för mycket kan höftremmen glida uppåt och
trycka direkt mot magen. Dessutom kan halsen komma för nära axelrem-
men vilket ökar risken för svåra eller livshotande skador om en olycka
skulle inträffa.
Gör inga inställningar under körning eftersom du riskerar att tappa kontrol-
len över bilen om sätet plötsligt ändrar läge.
l Var försiktig så att du inte klämmer händer eller fötter mellan den bakre
konsolboxen och baksätet när du fäller ned ryggstödet.
RAV4_OM_OM42A21SE_(SE).book Page 143 Wednesday, January 21, 2015 6:56 PM

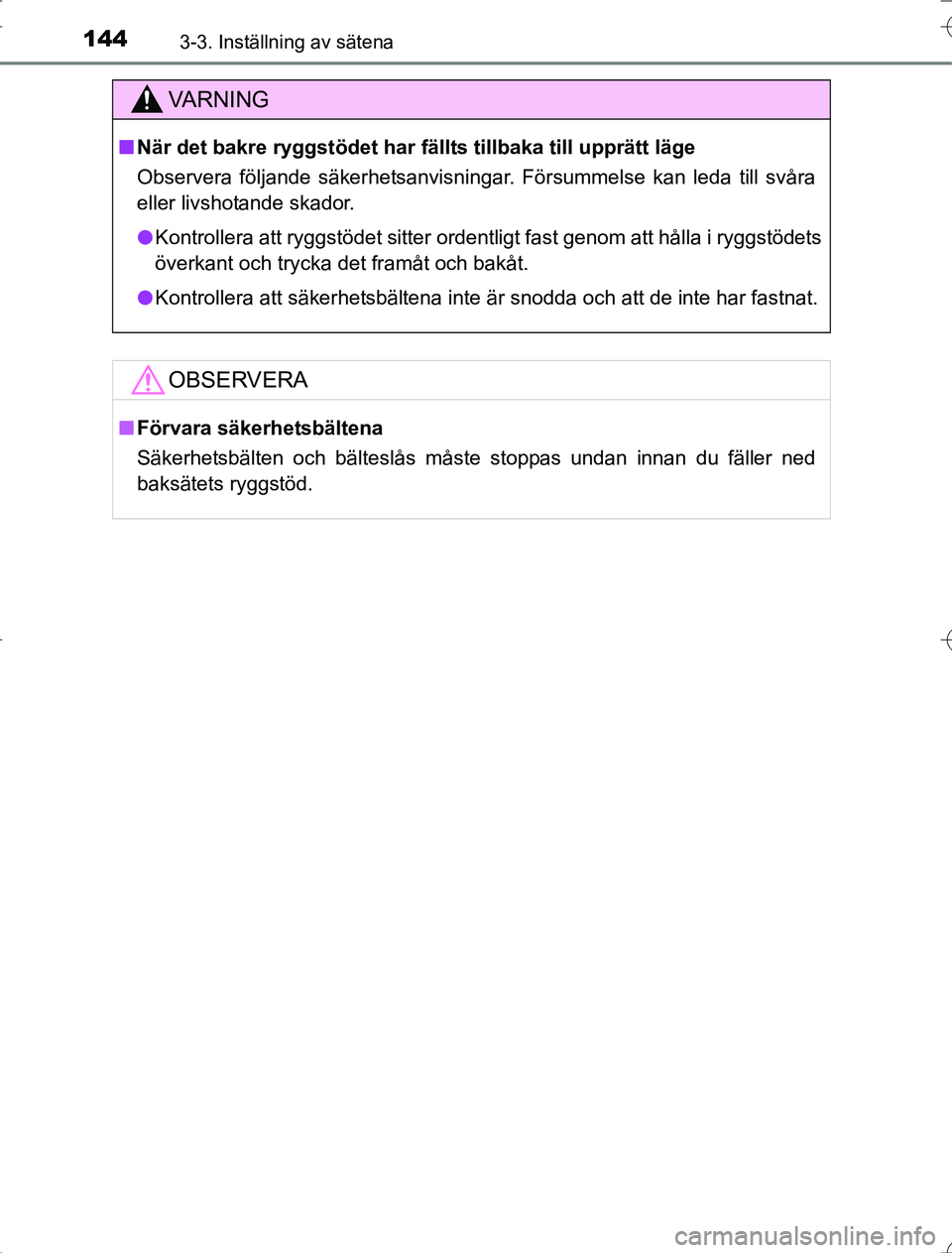

1443-3. Inställning av sätena
OM42A21
VA R N I N G
nNär det bakre ryggstödet har fällts tillbaka till upprätt läge
Observera följande säkerhetsanvisningar. Försummelse kan leda till svåra
eller livshotande skador.
l Kontrollera att ryggstödet sitter ordentligt fast genom att hålla i ryggstödets
överkant och trycka det framåt och bakåt.
l Kontrollera att säkerhetsbältena inte är snodda och att de inte har fastnat.
OBSERVERA
nFörvara säkerhetsbältena
Säkerhetsbälten och bälteslås måste stoppas undan innan du fäller ned
baksätets ryggstöd.
RAV4_OM_OM42A21SE_(SE).book Page 144 Wednesday, January 21, 2015 6:56 PM

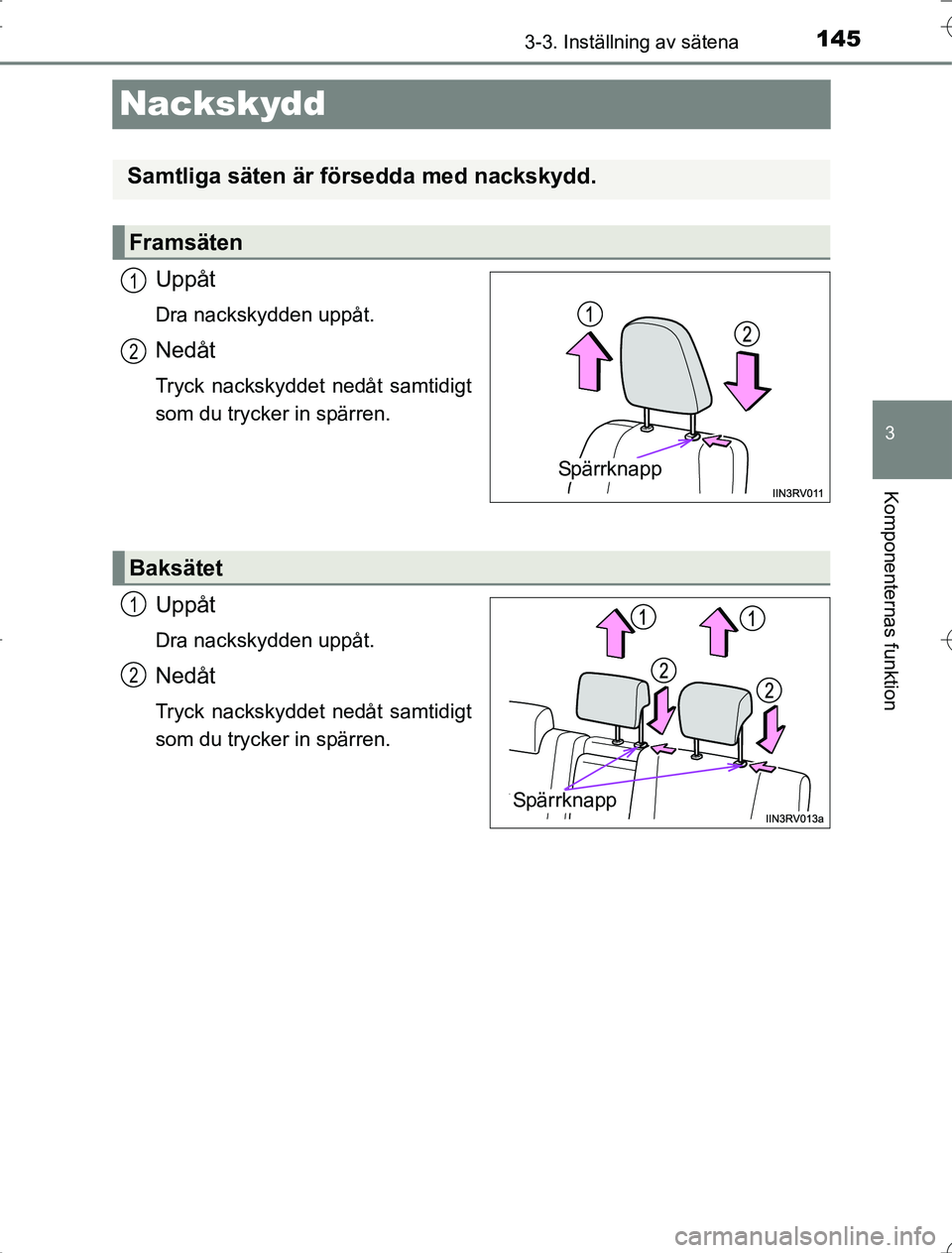

145
3
3-3. Inställning av sätena
Komponenternas funktion
OM42A21
Nackskydd
Uppåt
Dra nackskydden uppåt.
Nedåt
Tryck nackskyddet nedåt samtidigt
som du trycker in spärren.
Uppåt
Dra nackskydden uppåt.
Nedåt
Tryck nackskyddet nedåt samtidigt
som du trycker in spärren.
Samtliga säten är försedda med nackskydd.
Framsäten
Spärrknapp
1
2
Baksätet
Spärrknapp
1
2
RAV4_OM_OM42A21SE_(SE).book Page 145 Wednesday, January 21, 2015 6:56 PM

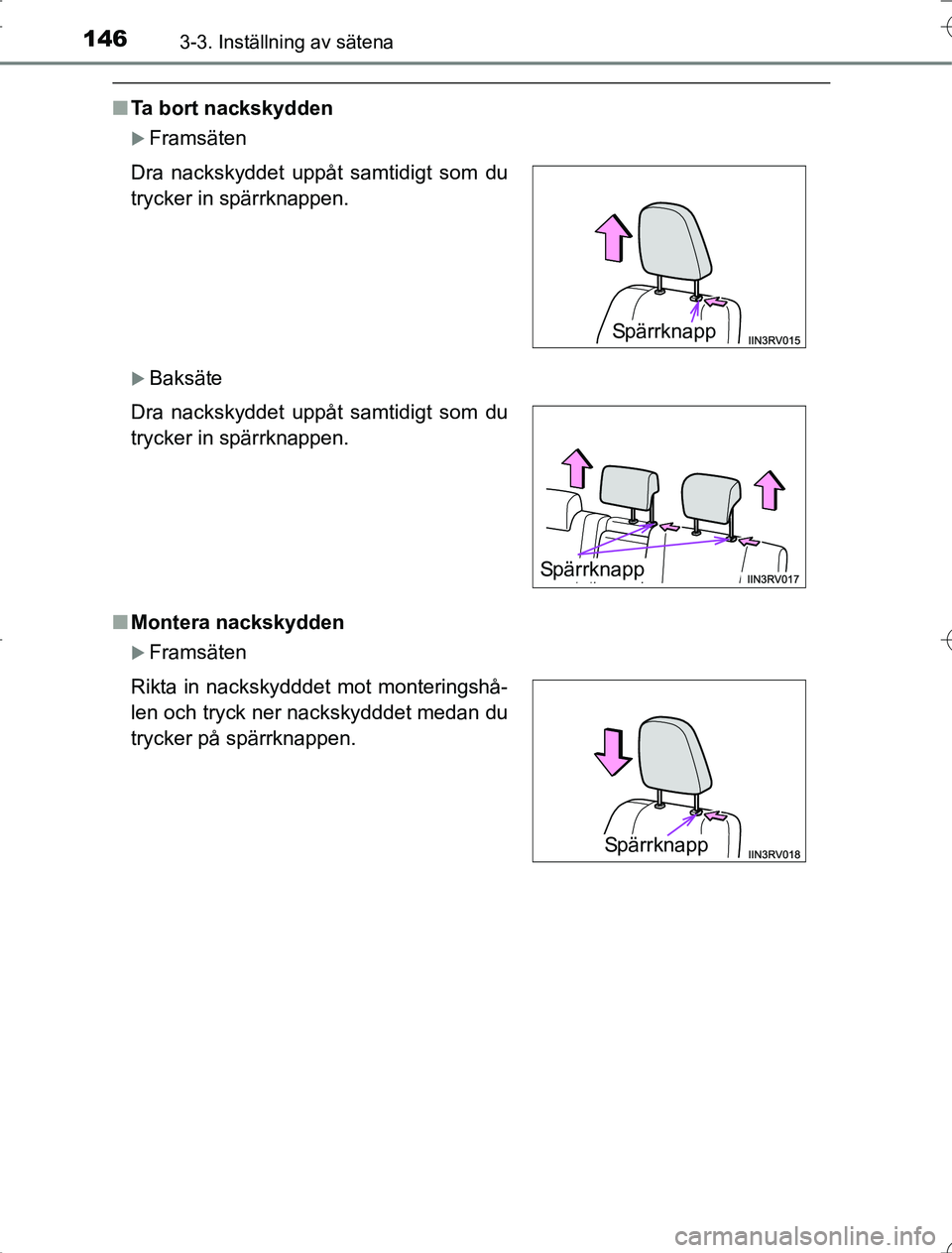

1463-3. Inställning av sätena
OM42A21
nTa bort nackskydden
Framsäten
Baksäte
n Montera nackskydden
Framsäten
Dra nackskyddet uppåt samtidigt som du
trycker in spärrknappen.
Dra nackskyddet uppåt samtidigt som du
trycker in spärrknappen.
Rikta in nackskydddet mot monteringshå-
len och tryck ner nackskydddet medan du
trycker på spärrknappen.
Spärrknapp
Spärrknapp
Spärrknapp
RAV4_OM_OM42A21SE_(SE).book Page 146
Wednesday, January 21, 2015 6:56 PM

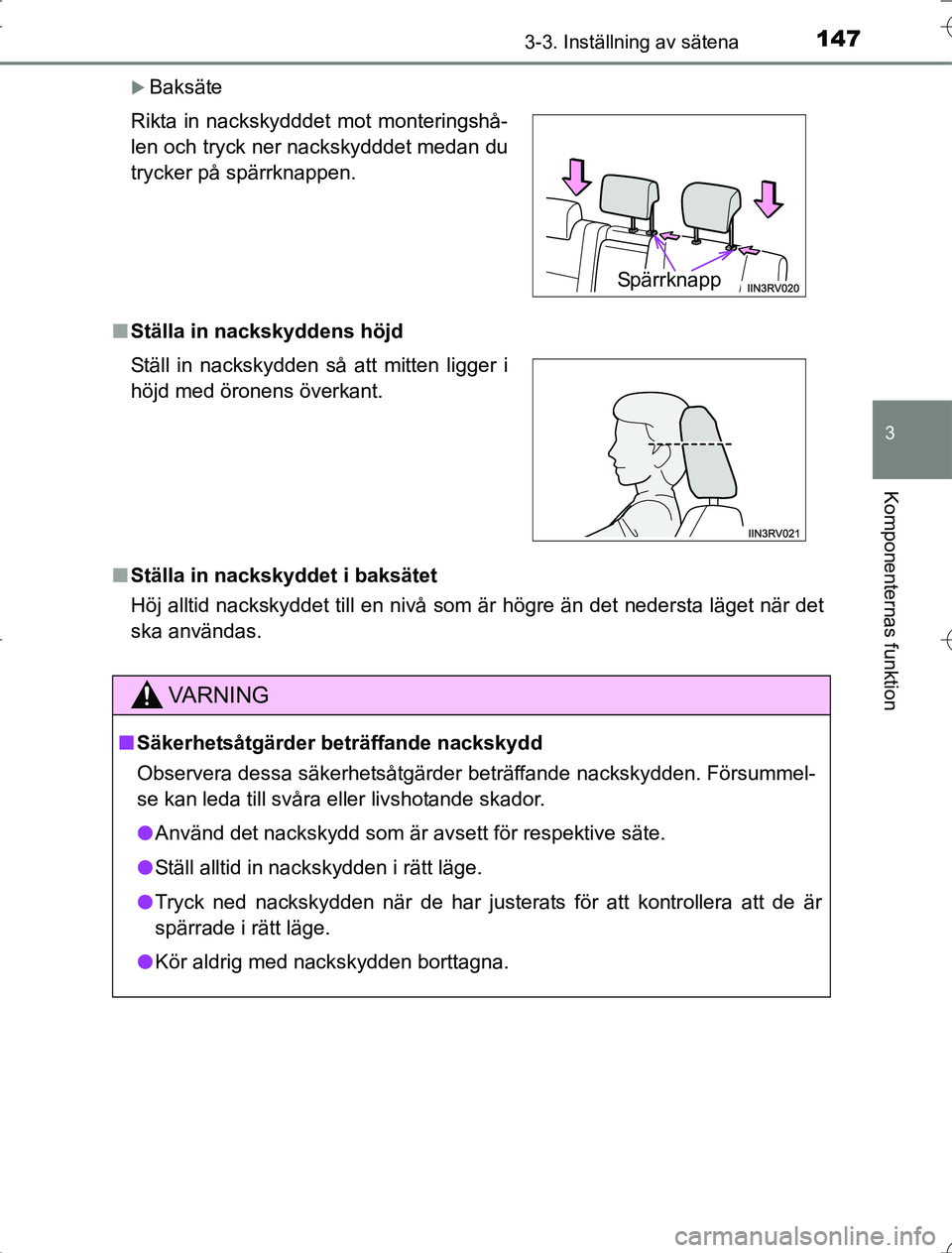

1473-3. Inställning av sätena
3
Komponenternas funktion
OM42A21
Baksäte
n Ställa in nackskyddens höjd
n Ställa in nackskyddet i baksätet
Höj alltid nackskyddet till en nivå som är högre än det nedersta läget när det
ska användas. Rikta in nackskydddet mot monteringshå-
len och tryck ner nackskydddet medan du
trycker på spärrknappen.
Ställ in nackskydden så att mitten ligger i
höjd med öronens överkant.
VA R N I N G
nSäkerhetsåtgärder beträffande nackskydd
Observera dessa säkerhetsåtgärder beträffande nackskydden. Försummel-
se kan leda till svåra eller livshotande skador.
l Använd det nackskydd som är avsett för respektive säte.
l Ställ alltid in nackskydden i rätt läge.
l Tryck ned nackskydden när de har justerats för att kontrollera att de är
spärrade i rätt läge.
l Kör aldrig med nackskydden borttagna.
Spärrknapp
RAV4_OM_OM42A21SE_(SE).book Page 147 Wednesday, January 21, 2015 6:56 PM

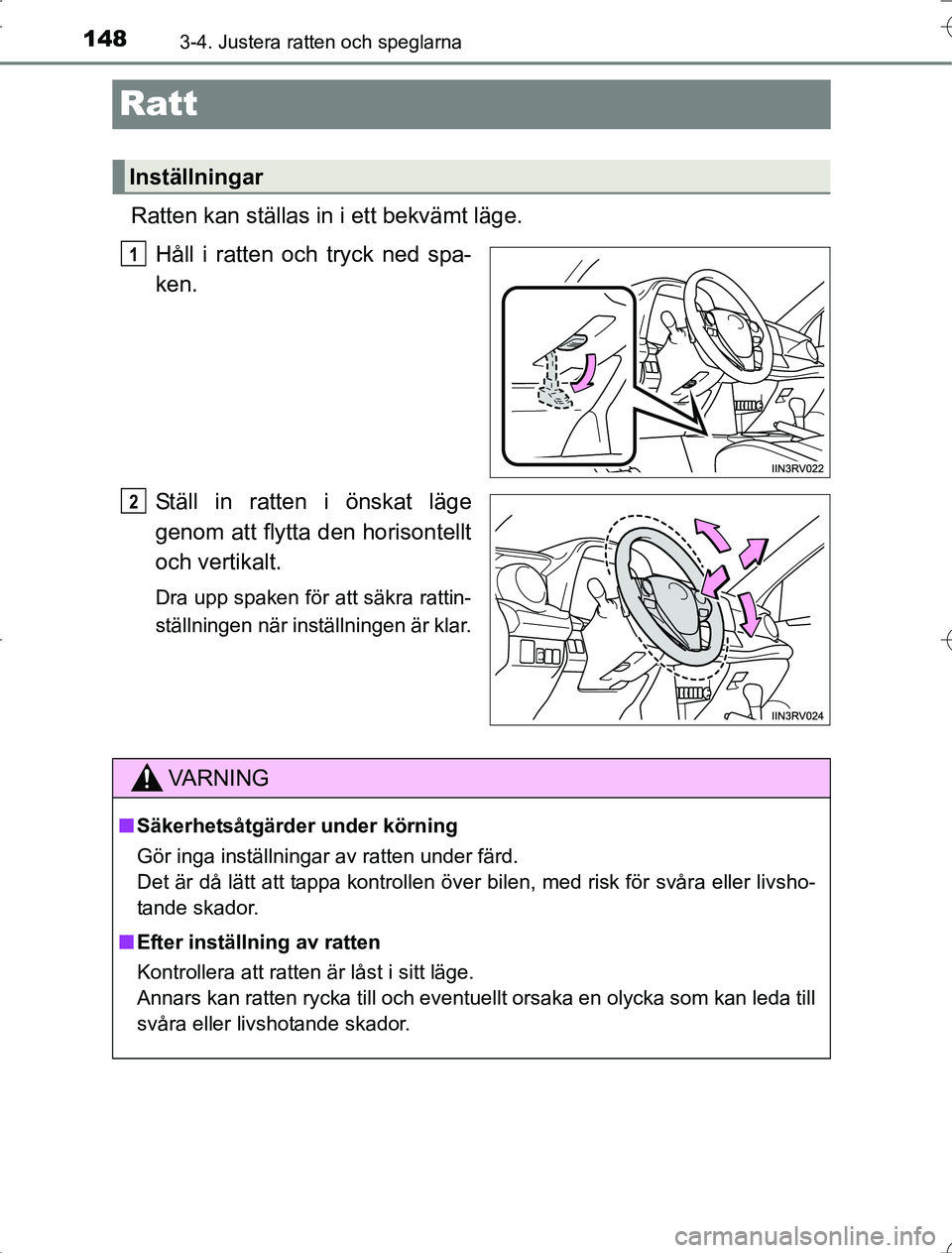

1483-4. Justera ratten och speglarna
OM42A21
Ratt
Ratten kan ställas in i ett bekvämt läge.
Håll i ratten och tryck ned spa-
ken.
Ställ in ratten i önskat läge
genom att flytta den horisontellt
och vertikalt.
Dra upp spaken för att säkra rattin-
ställningen när inställningen är klar.
Inställningar
1
2
VA R N I N G
n Säkerhetsåtgärder under körning
Gör inga inställningar av ratten under färd.
Det är då lätt att tappa kontrollen över bilen, med risk för svåra eller livsho-
tande skador.
n Efter inställning av ratten
Kontrollera att ratten är låst i sitt läge.
Annars kan ratten rycka till och eventuellt orsaka en olycka som kan leda till
svåra eller livshotande skador.
RAV4_OM_OM42A21SE_(SE).book Page 148 Wednesday, January 21, 2015 6:56 PM

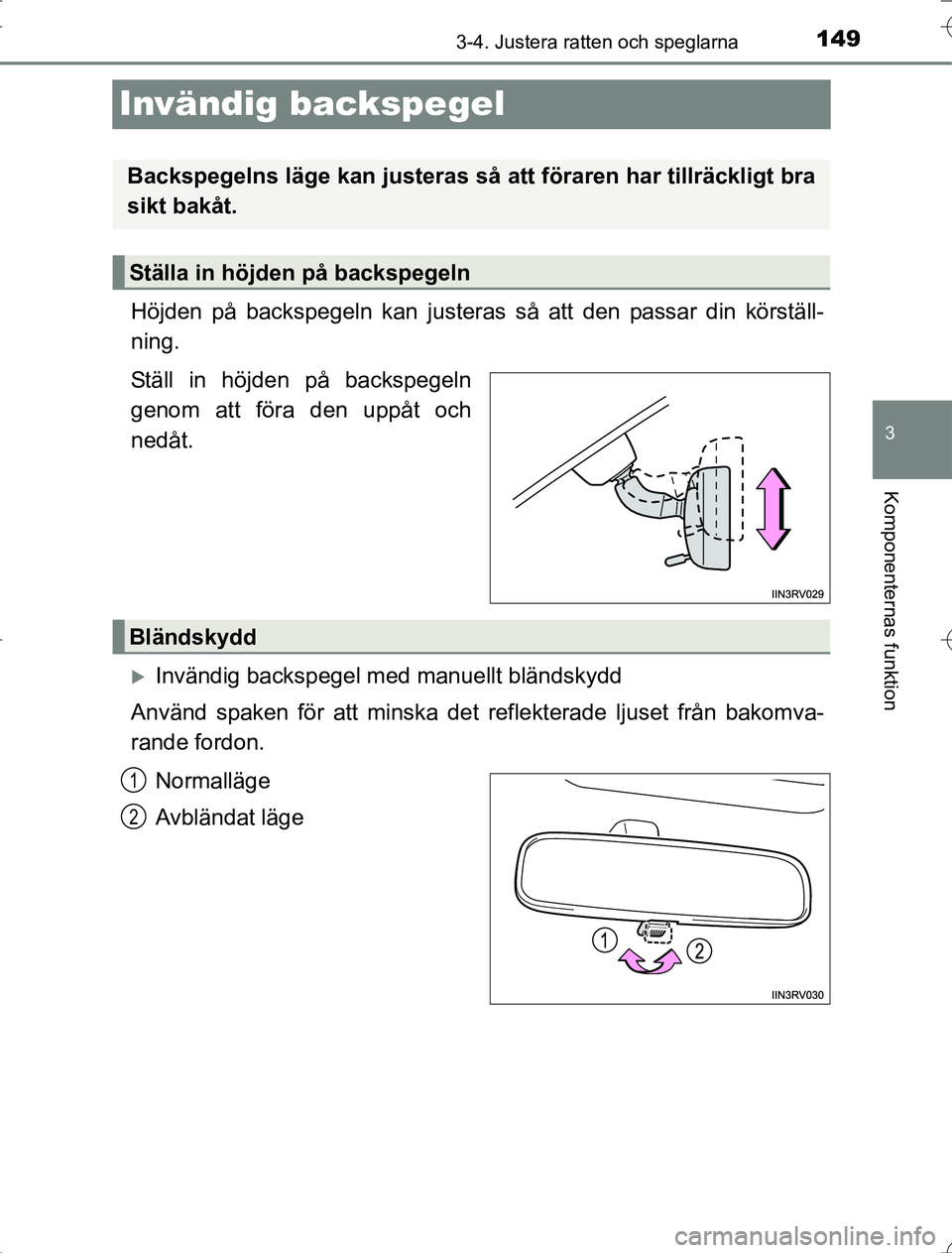

149
3
3-4. Justera ratten och speglarna
Komponenternas funktion
OM42A21
Invändig backspegel
Höjden på backspegeln kan justeras så att den passar din körställ-
ning.
Ställ in höjden på backspegeln
genom att föra den uppåt och
nedåt.
Invändig backspegel med manuellt bländskydd
Använd spaken för att minska det reflekterade ljuset från bakomva-
rande fordon.
Normalläge
Avbländat läge
Backspegelns läge kan justeras så att föraren har tillräckligt bra
sikt bakåt.
Ställa in höjden på backspegeln
Bländskydd
1
2
RAV4_OM_OM42A21SE_(SE).book Page 149 Wednesday, January 21, 2015 6:56 PM

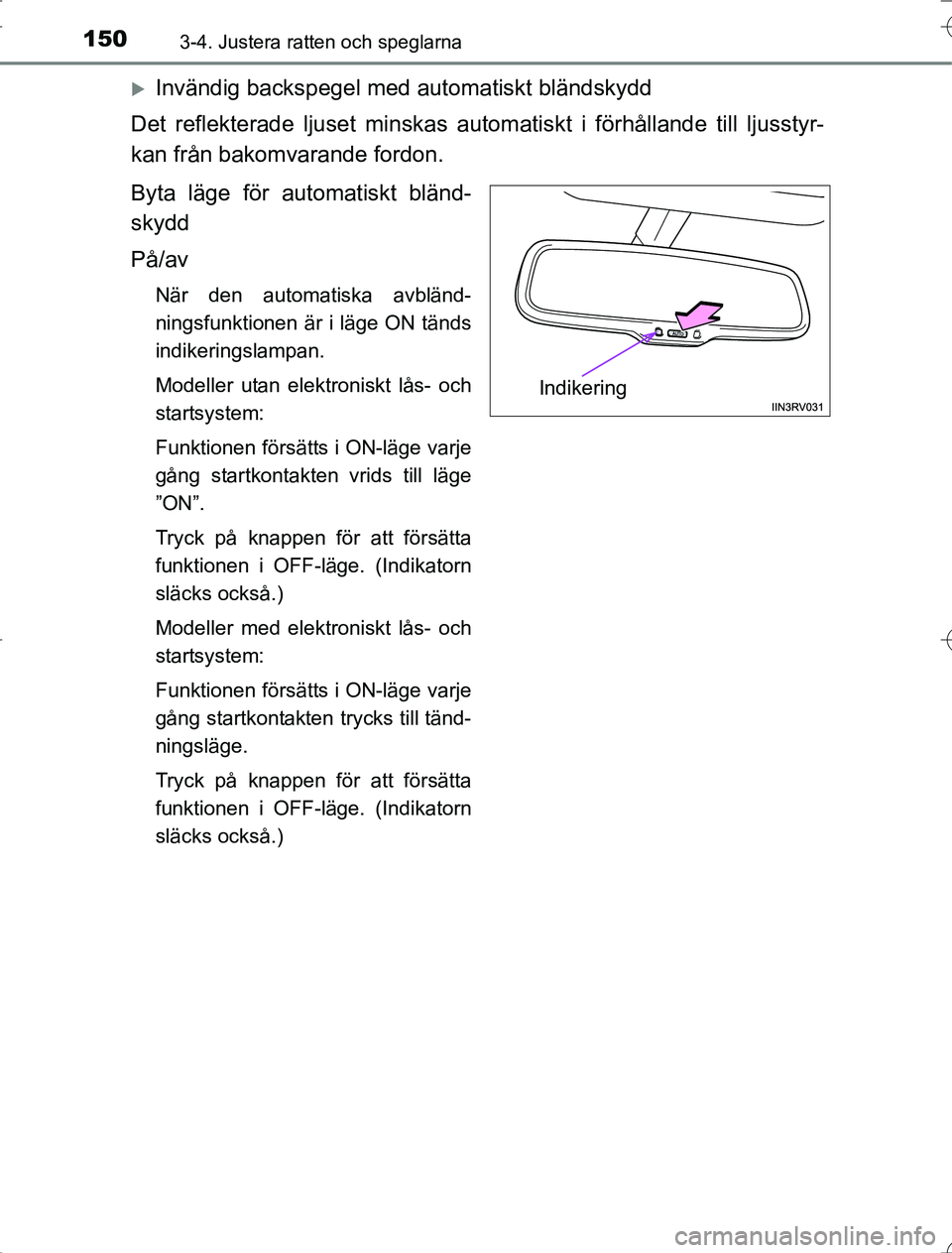

1503-4. Justera ratten och speglarna
OM42A21
Invändig backspegel med automatiskt bländskydd
Det reflekterade ljuset minskas automatiskt i fö rhållande till ljusstyr-
kan från bakomvarande fordon.
Byta läge för automatiskt bländ-
skydd
På/av
När den automatiska avbländ-
ningsfunktionen är i läge ON tänds
indikeringslampan.
Modeller utan elektroniskt lås- och
startsystem:
Funktionen försätts i ON-läge varje
gång startkontakten vrids till läge
”ON”.
Tryck på knappen för att försätta
funktionen i OFF-läge. (Indikatorn
släcks också.)
Modeller med elektroniskt lås- och
startsystem:
Funktionen försätts i ON-läge varje
gång startkontakten trycks till tänd-
ningsläge.
Tryck på knappen för att försätta
funktionen i OFF-läge. (Indikatorn
släcks också.)
Indikering
RAV4_OM_OM42A21SE_(SE).book Page 150 Wednesday, January 21, 2015 6:56 PM
