sensor TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

3
1
8 7
6
5
4
3
2

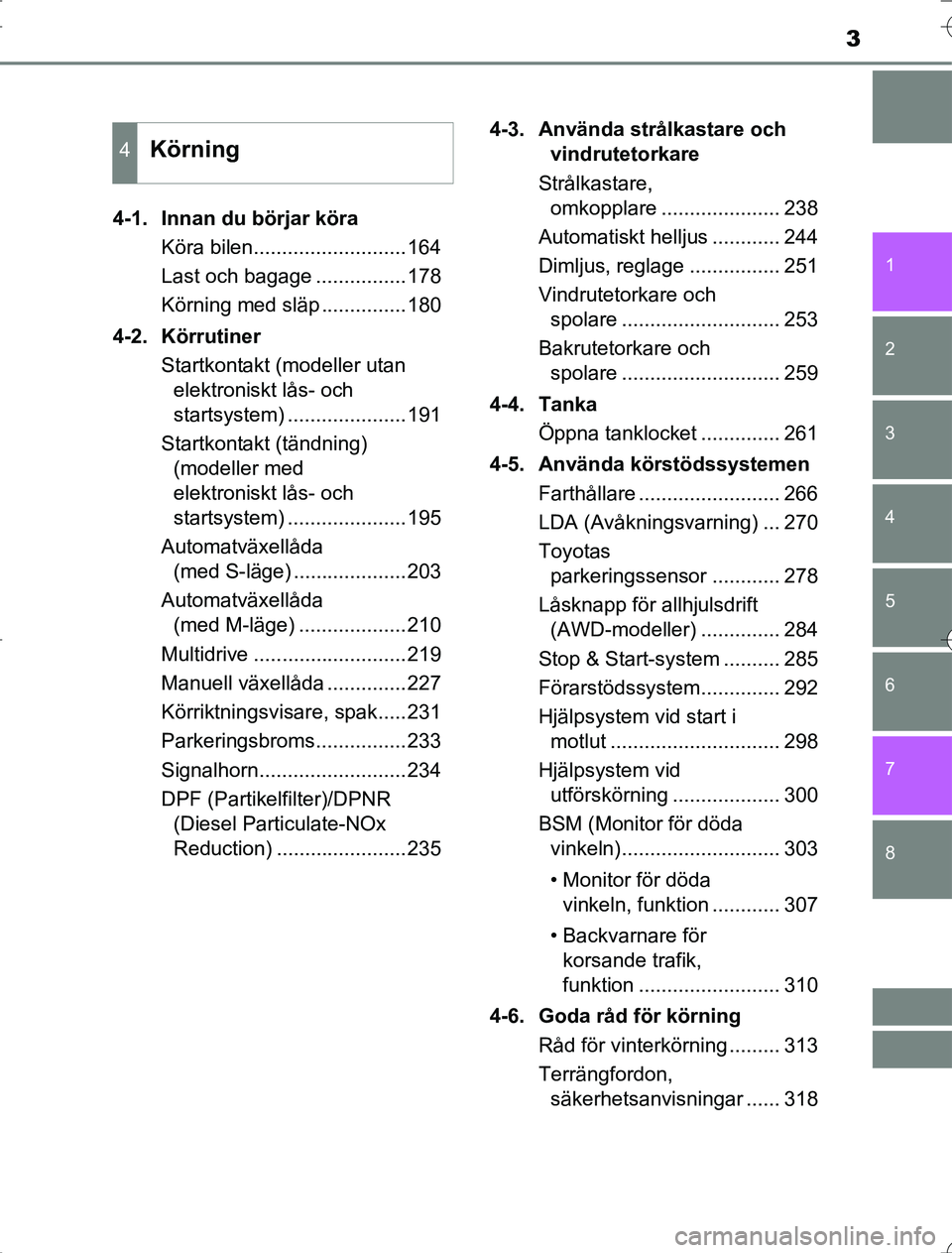

OM42A214-1. Innan du börjar köra
Köra bilen...........................164
Last och bagage ................178
Körning med släp ...............180
4-2. Körrutiner Startkontakt (modeller utan elektroniskt lås- och
startsystem) .....................191
Startkontakt (tändning) (modeller med
elektroniskt lås- och
startsystem) .....................195
Automatväxellåda (med S-läge) ....................203
Automatväxellåda (med M-läge) ...................210
Multidrive ...........................219
Manuell växellåda ..............227
Körriktningsvisare, spak.....231
Parkeringsbroms................233
Signalhorn..........................234
DPF (Partikelfilter)/DPNR (Diesel Particulate-NOx
Reduction) .......................235 4-3. Använda strålkastare och
vindrutetorkare
Strålkastare, omkopplare ..................... 238
Automatiskt helljus ............ 244
Dimljus, reglage ................ 251
Vindrutetorkare och spolare ............................ 253
Bakrutetorkare och spolare ............................ 259
4-4. Tanka Öppna tanklocket .............. 261
4-5. Använda körstödssystemen Farthållare ......................... 266
LDA (Avåkningsvarning) ... 270
Toyotas parkeringssensor ............ 278
Låsknapp för allhjulsdrift (AWD-modeller) .............. 284
Stop & Start-system .......... 285
Förarstödssystem.............. 292
Hjälpsystem vid start i motlut .............................. 298
Hjälpsystem vid utförskörning ................... 300
BSM (Monitor för döda vinkeln)............................ 303
• Monitor för döda vinkeln, funktion ............ 307
• Backvarnare för korsande trafik,
funktion ......................... 310
4-6. Goda råd för körning Råd för vinterkörning ......... 313
Terrängfordon, säkerhetsanvisningar ...... 318
4Körning
RAV4_OM_OM42A21SE_(SE).book Page 3 Wednesday, January 21, 2015 6:56 PM

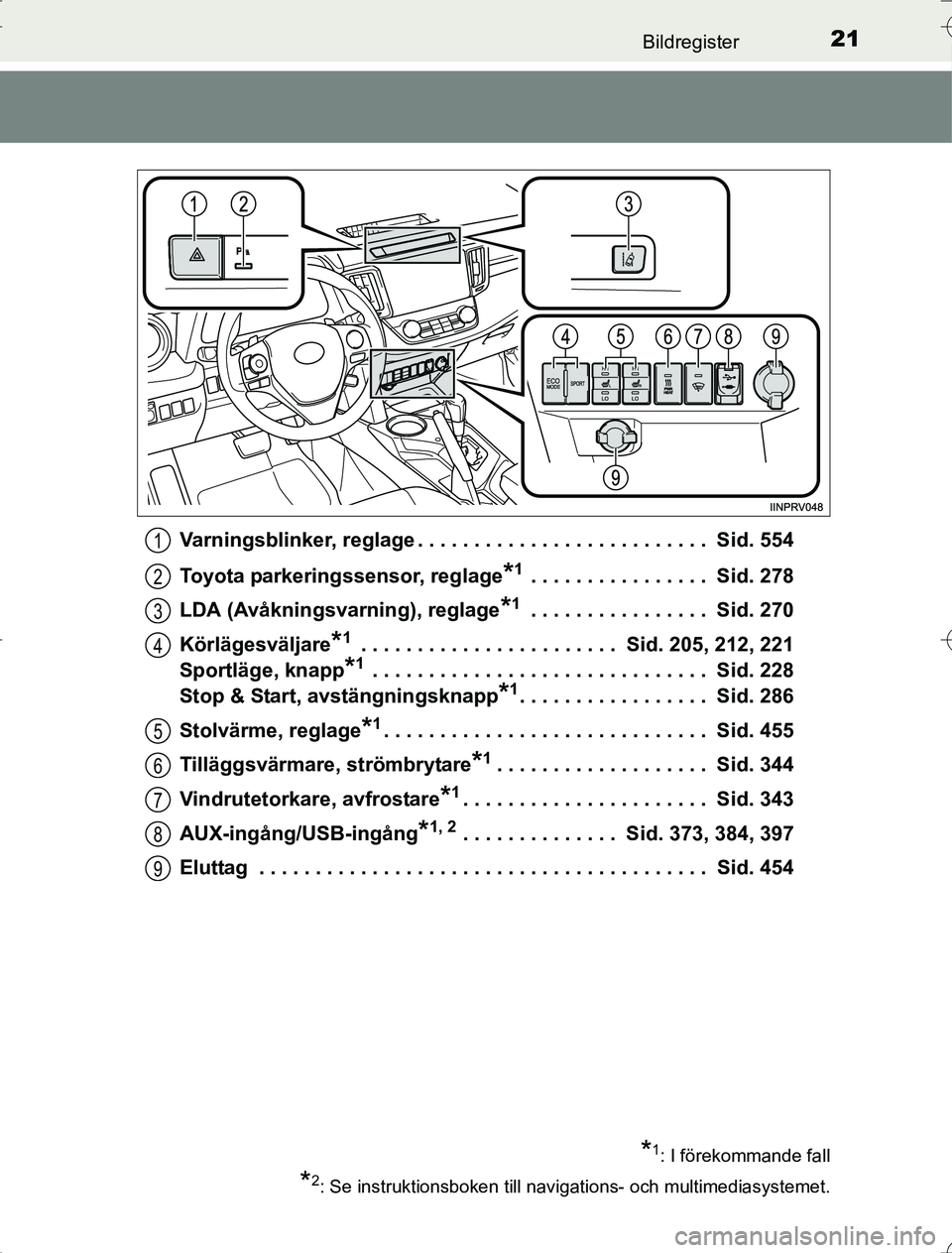

21Bildregister
OM42A21Varningsblinker, reglage . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 554
Toyota parkeringssensor, reglage
*1 . . . . . . . . . . . . . . . . Sid. 278
LDA (Avåkningsvarning), reglage
*1 . . . . . . . . . . . . . . . . Sid. 270
Körlägesväljare
*1 . . . . . . . . . . . . . . . . . . . . . . . Sid. 205, 212, 221
Sportläge, knapp
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 228
Stop & Start, avstängningsknapp
*1. . . . . . . . . . . . . . . . . Sid. 286
Stolvärme, reglage
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 455
Tilläggsvärmare, strömbrytare
*1. . . . . . . . . . . . . . . . . . . Sid. 344
Vindrutetorkare, avfrostare
*1. . . . . . . . . . . . . . . . . . . . . . Sid. 343
AUX-ingång/USB-ingång
*1, 2 . . . . . . . . . . . . . . Sid. 373, 384, 397
Eluttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 454
*1: I förekommande fall
*2: Se instruktionsboken till navi gations- och multimediasystemet.
1
2
3
4
5
6
7
8
9
RAV4_OM_OM42A21SE_(SE).book Page 21 Wednesday, January 21, 2015 6:56 PM

401-1. För säker körning
OM42A21

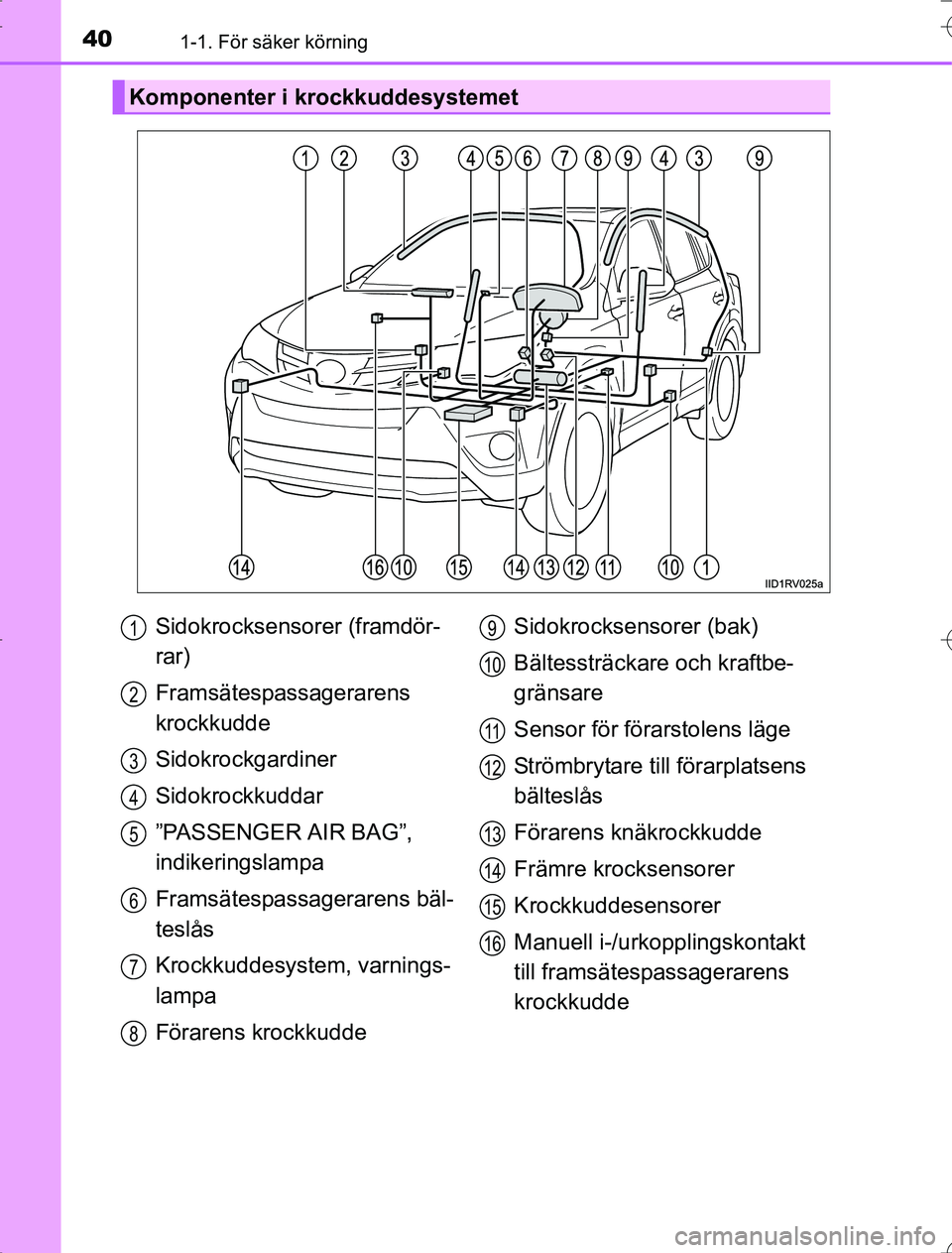

Komponenter i krockkuddesystemet
Sidokrocksensorer (framdör-
rar)
Framsätespassagerarens
krockkudde
Sidokrockgardiner
Sidokrockkuddar
”PASSENGER AIR BAG”,
indikeringslampa
Framsätespassagerarens bäl-
teslås
Krockkuddesystem, varnings-
lampa
Förarens krockkuddeSidokrocksensorer (bak)
Bältessträckare och kraftbe-
gränsare
Sensor för förarstolens läge
Strömbrytare till förarplatsens
bälteslås
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt
till framsätesp
assagerarens
krockkudde1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
RAV4_OM_OM42A21SE_(SE).book Page 40 Wednesday, January 21, 2015 6:56 PM

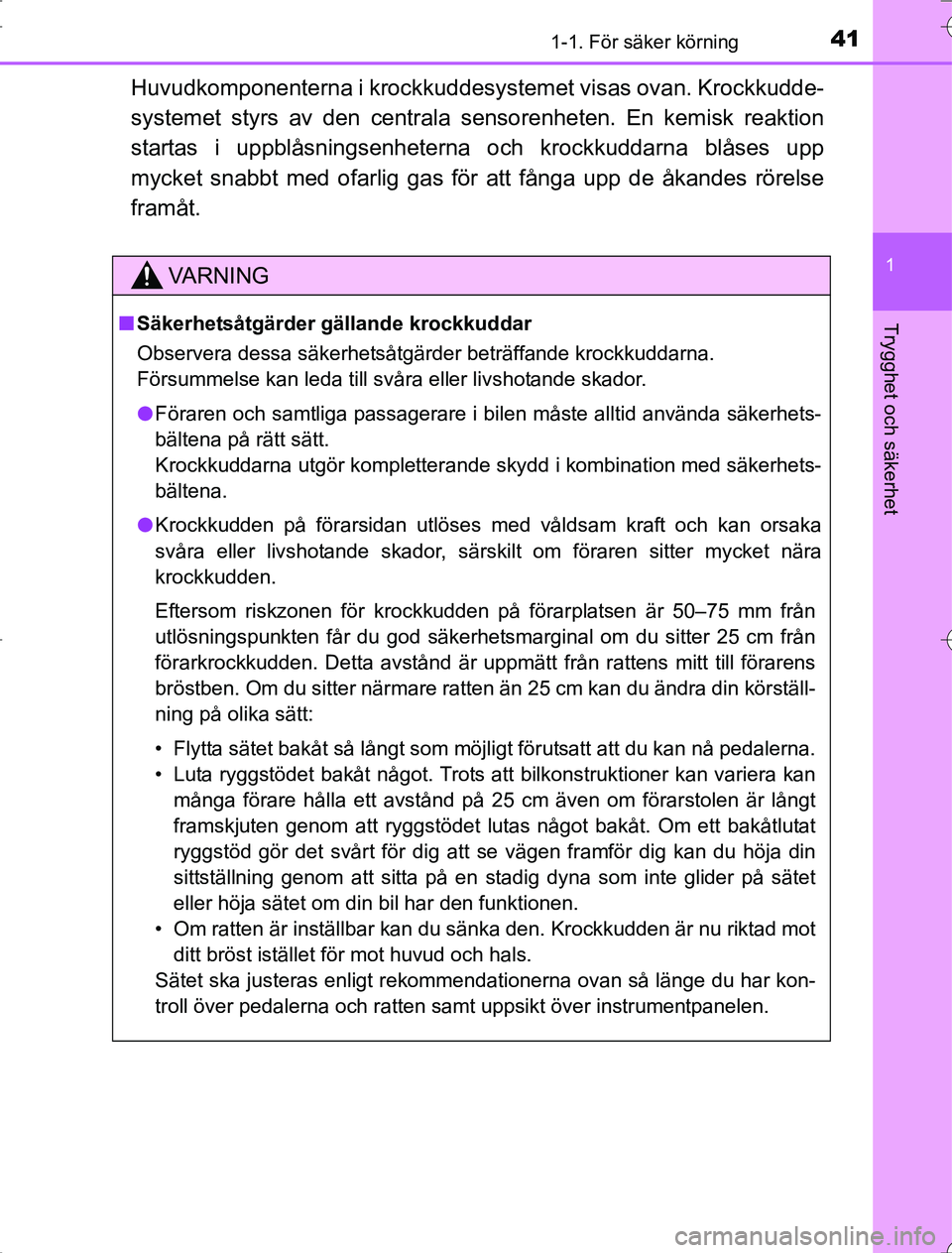

411-1. För säker körning
1
OM42A21
Trygghet och säkerhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna.
Försummelse kan leda till svåra eller livshotande skador.
l Föraren och samtliga passagerare i bilen måste alltid använda säkerhets-
bältena på rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhets-
bältena.
l Krockkudden på förarsidan utlöses med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden på förarplatsen är 50–75 mm från
utlösningspunkten får du god säkerhetsmarginal om du sitter 25 cm från
förarkrockkudden. Detta avstånd är uppmätt från rattens mitt till förarens
bröstben. Om du sitter närmare ratten än 25 cm kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något. Trots att bilkonstruktioner kan variera kan
många förare hålla ett avstånd på 25 cm även om förarstolen är långt
framskjuten genom att ryggstödet lutas något bakåt. Om ett bakåtlutat
ryggstöd gör det svårt för dig att se vägen framför dig kan du höja din
sittställning genom att sitta på en stadig dyna som inte glider på sätet
eller höja sätet om din bil har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot ditt bröst istället för mot huvud och hals.
Sätet ska justeras enligt rekommendationerna ovan så länge du har kon-
troll över pedalerna och ratten samt uppsikt över instrumentpanelen.
RAV4_OM_OM42A21SE_(SE).book Page 41 Wednesday, January 21, 2015 6:56 PM

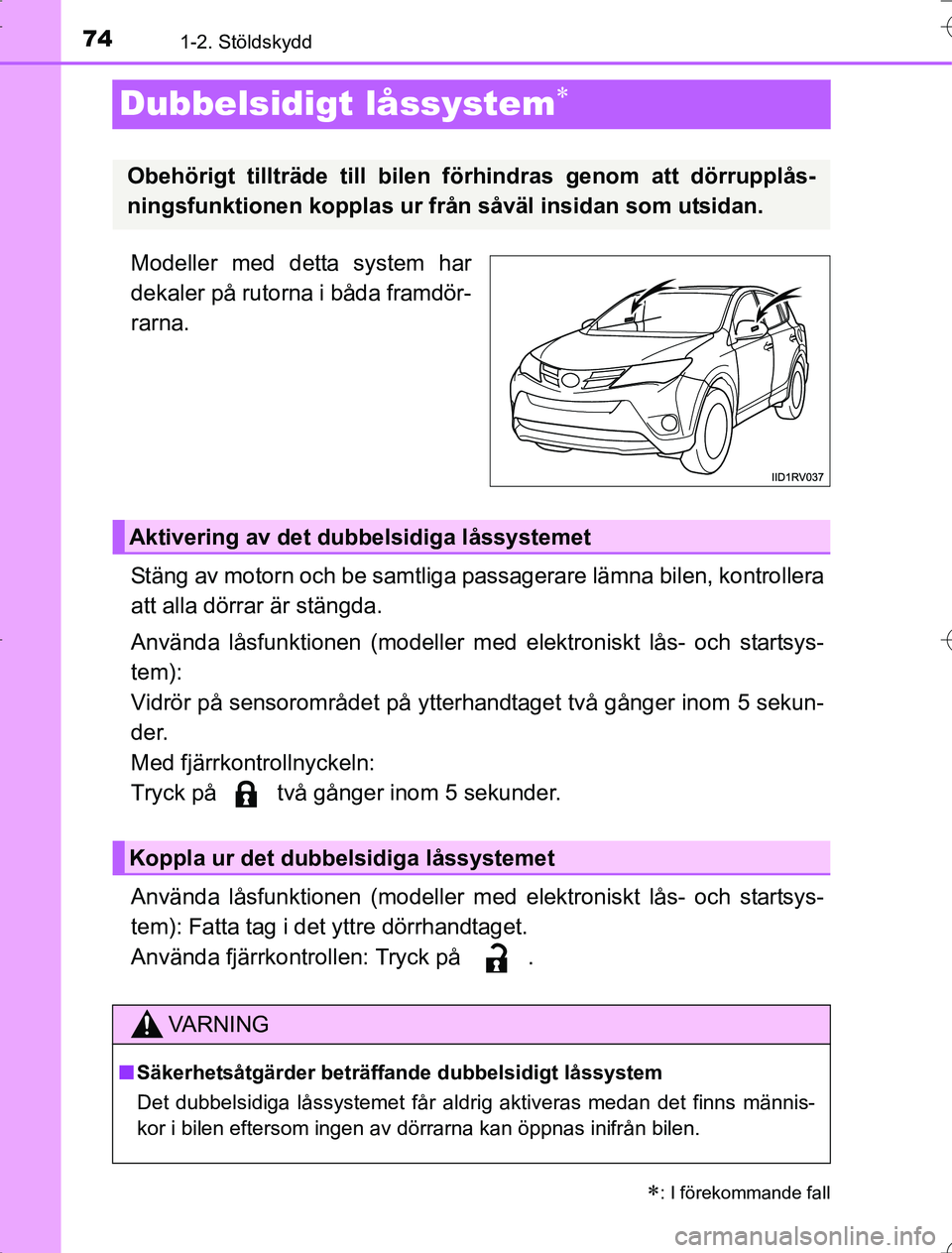

741-2. Stöldskydd
OM42A21
Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Stäng av motorn och be samtliga passagerare lämna bilen, kontrollera
att alla dörrar är stängda.
Använda låsfunktionen (modeller med elektroniskt lås- och startsys-
tem):
Vidrör på sensorområdet på ytterhandtaget två gånger inom 5 sekun-
der.
Med fjärrkontrollnyckeln:
Tryck på två gånger inom 5 sekunder.
Använda låsfunktionen (modeller med elektroniskt lås- och startsys-
tem): Fatta tag i det yttre dörrhandtaget.
Använda fjärrkontrollen: Tryck på .
: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Koppla ur det dubbelsidiga låssystemet
VA R N I N G
n Säkerhetsåtgärder beträf fande dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns männis-
kor i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
RAV4_OM_OM42A21SE_(SE).book Page 74 Wednesday, January 21, 2015 6:56 PM

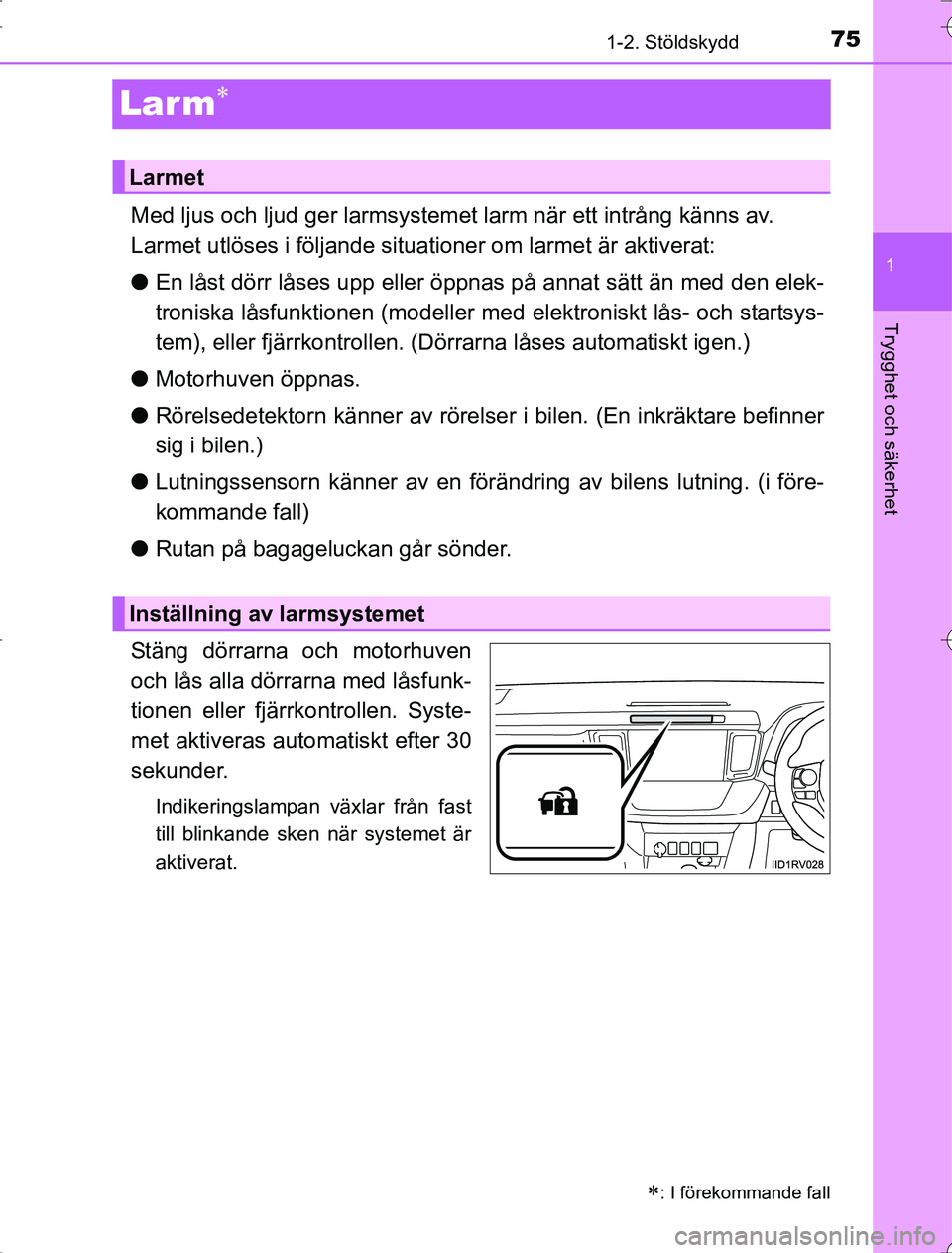

75
1
1-2. Stöldskydd
OM42A21
Trygghet och säkerhet
Lar m
Med ljus och ljud ger larmsystemet larm när ett intrång känns av.
Larmet utlöses i följande situationer om larmet är aktiverat:
lEn låst dörr låses upp eller öppnas på annat sätt än med den elek-
troniska låsfunktionen (modeller me d elektroniskt lås- och startsys-
tem), eller fjärrkontrollen. (Dörrarna låses automatiskt igen.)
l Motorhuven öppnas.
l Rörelsedetektorn känner av rörelser i bilen. (En inkräktare befinner
sig i bilen.)
l Lutningssensorn känner av en förändring av bilens lutning. (i före-
kommande fall)
l Rutan på bagageluckan går sönder.
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen eller fjärrkontrollen. Syste-
met aktiveras automatiskt efter 30
sekunder.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
: I förekommande fall
Larmet
Inställning av larmsystemet
RAV4_OM_OM42A21SE_(SE).book Page 75 Wednesday, January 21, 2015 6:56 PM

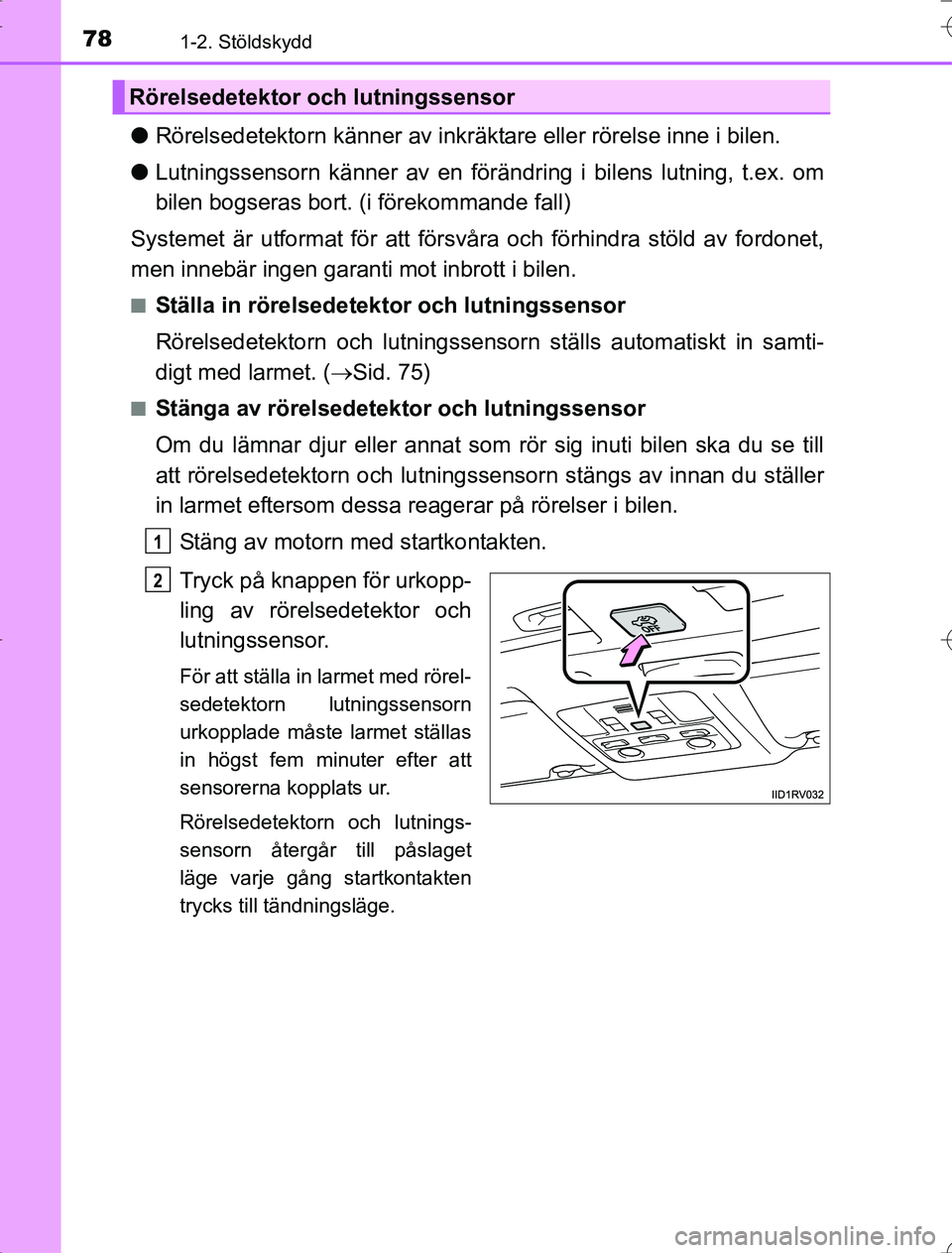

781-2. Stöldskydd
OM42873SE
lRörelsedetektorn känner av inkräkta re eller rörelse inne i bilen.
l Lutningssensorn känner av en föränd ring i bilens lutning, t.ex. om
bilen bogseras bort. (i förekommande fall)
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
nStälla in rörelsedetektor och lutningssensor
Rörelsedetektorn och lutningssensor n ställs automatiskt in samti-
digt med larmet. ( Sid. 75)
nStänga av rörelsedetek tor och lutningssensor
Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn och lutningssensorn stängs av innan du ställer
in larmet eftersom dessa reagerar på rörelser i bilen. Stäng av motorn med startkontakten.
Tryck på knappen för urkopp-
ling av rörelsedetektor och
lutningssensor.
För att ställa in larmet med rörel-
sedetektorn lutningssensorn
urkopplade måste larmet ställas
in högst fem minuter efter att
sensorerna kopplats ur.
Rörelsedetektorn och lutnings-
sensorn återgår till påslaget
läge varje gång startkontakten
trycks till tändningsläge.
Rörelsedetektor och lutningssensor
1
2
RAV4_OM_OM42A21SE_(SE).book Page 78 Wednesday, January 21, 2015 6:56 PM

791-2. Stöldskydd
1
OM42873SE
Trygghet och säkerhet

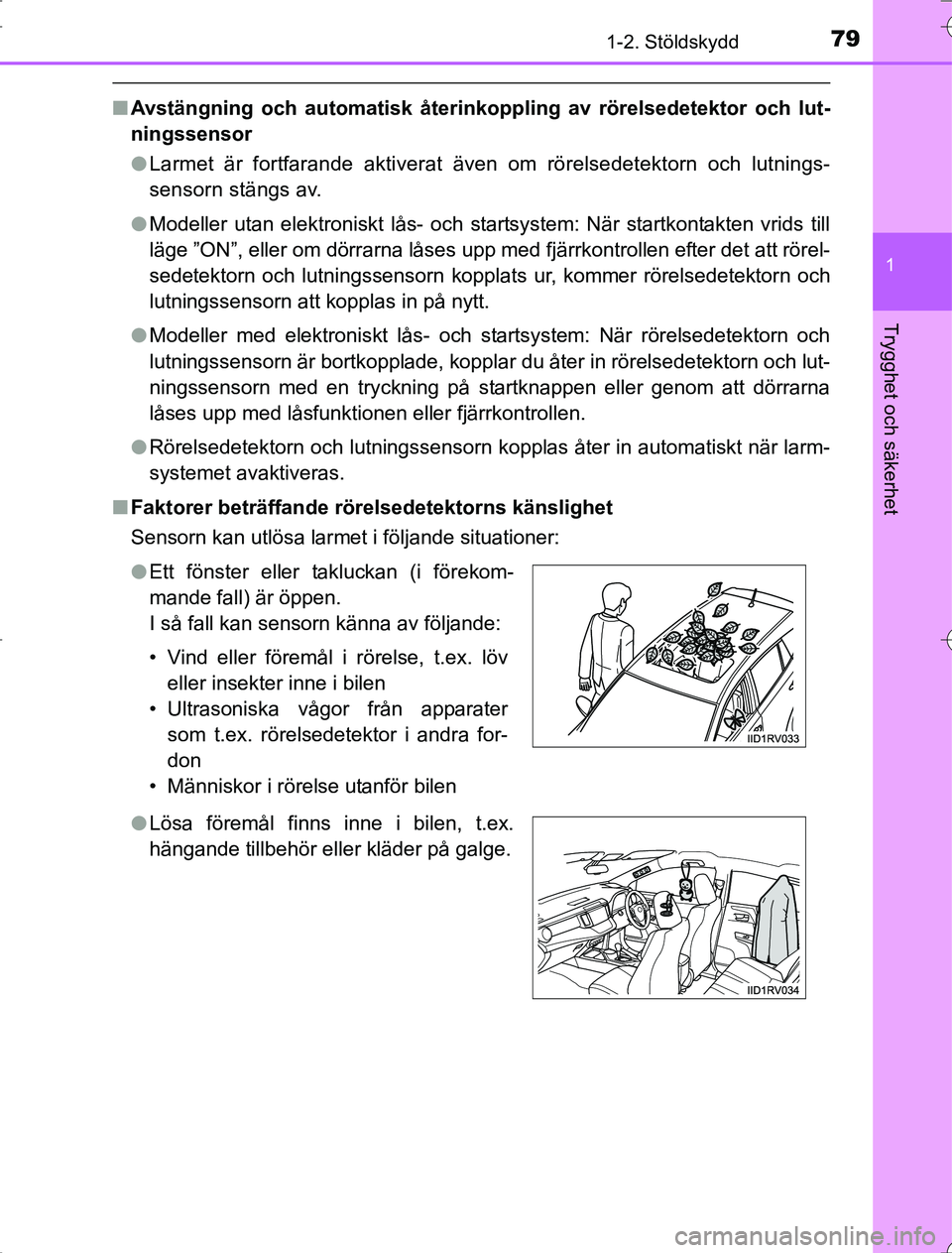

nAvstängning och automatisk återink oppling av rörelsedetektor och lut-
ningssensor
l Larmet är fortfarande aktiverat även om rörelsedetektorn och lutnings-
sensorn stängs av.
l Modeller utan elektroniskt lås- och startsystem: När startkontakten vrids till
läge ”ON”, eller om dörrarna låses upp med fjärrkontrollen efter det att rörel-
sedetektorn och lutningssensorn kopplats ur, kommer rörelsedetektorn och
lutningssensorn att kopplas in på nytt.
l Modeller med elektroniskt lås- och startsystem: När rörelsedetektorn och
lutningssensorn är bortkopplade, kopplar du åter in rörelsedetektorn och lut-
ningssensorn med en tryckning på startknappen eller genom att dörrarna
låses upp med låsfunktionen eller fjärrkontrollen.
l Rörelsedetektorn och lutningssensorn kopplas åter in automatiskt när larm-
systemet avaktiveras.
n Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
l Ett fönster eller takluckan (i förekom-
mande fall) är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
• Ultrasoniska vågor från apparater som t.ex. rörelsedetektor i andra for-
don
• Människor i rörelse utanför bilen
l Lösa föremål finns inne i bilen, t.ex.
hängande tillbehör eller kläder på galge.
RAV4_OM_OM42A21SE_(SE).book Page 79 Wednesday, January 21, 2015 6:56 PM

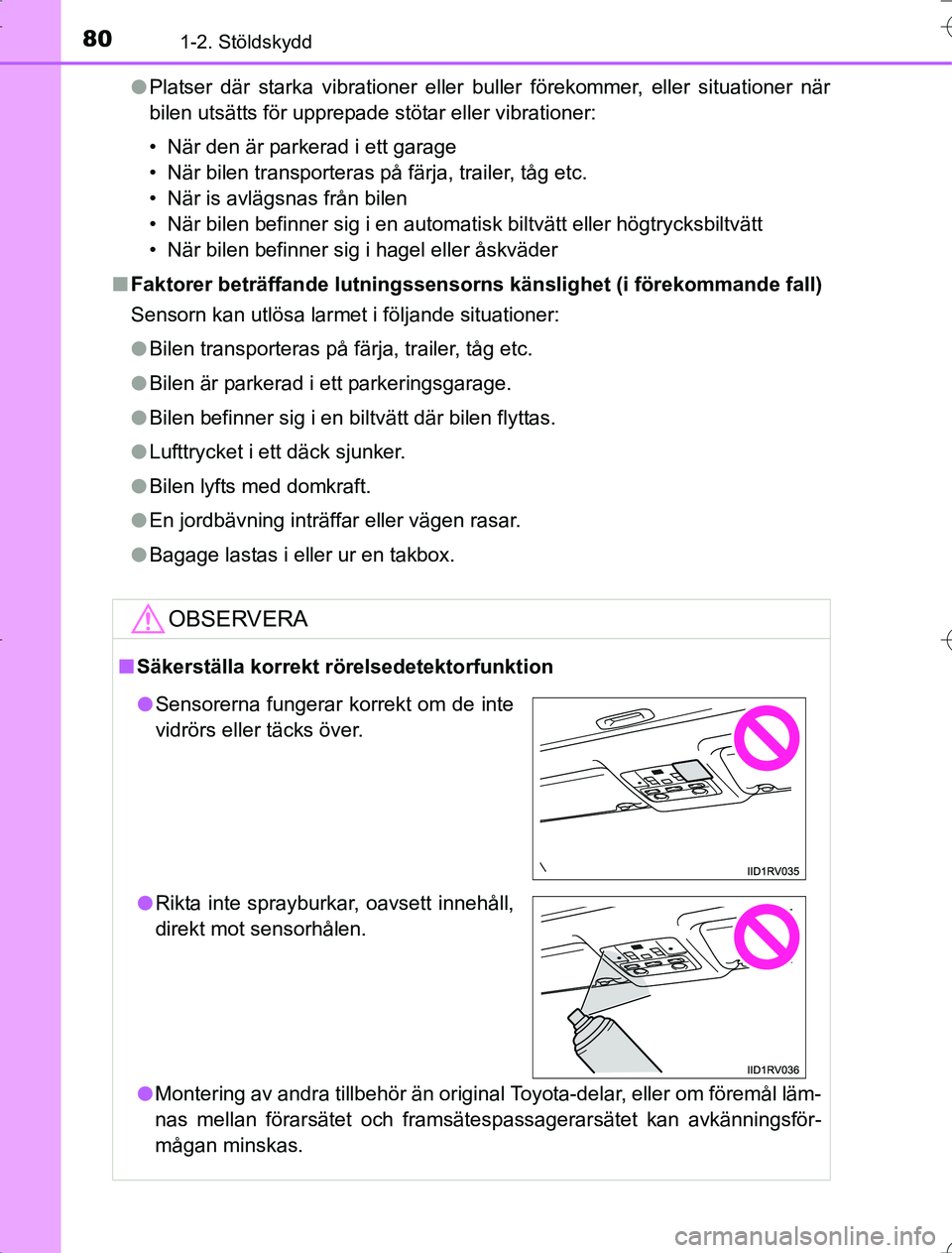

801-2. Stöldskydd
OM42873SEl
Platser där starka vibrationer eller buller förekommer, eller situationer när
bilen utsätts för upprepade stötar eller vibrationer:
• När den är parkerad i ett garage
• När bilen transporteras på färja, trailer, tåg etc.
• När is avlägsnas från bilen
• När bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt
• När bilen befinner sig i hagel eller åskväder
n Faktorer beträffande lutningssensor ns känslighet (i förekommande fall)
Sensorn kan utlösa larmet i följande situationer:
l Bilen transporteras på färja, trailer, tåg etc.
l Bilen är parkerad i ett parkeringsgarage.
l Bilen befinner sig i en biltvätt där bilen flyttas.
l Lufttrycket i ett däck sjunker.
l Bilen lyfts med domkraft.
l En jordbävning inträffar eller vägen rasar.
l Bagage lastas i eller ur en takbox.
OBSERVERA
nSäkerställa korrekt rö relsedetektorfunktion
l Montering av andra tillbehör än original Toyota-delar, eller om föremål läm-
nas mellan förarsätet och framsätespassagerarsätet kan avkänningsför-
mågan minskas.
lSensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
l Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
RAV4_OM_OM42A21SE_(SE).book Page 80 Wednesday, January 21, 2015 6:56 PM

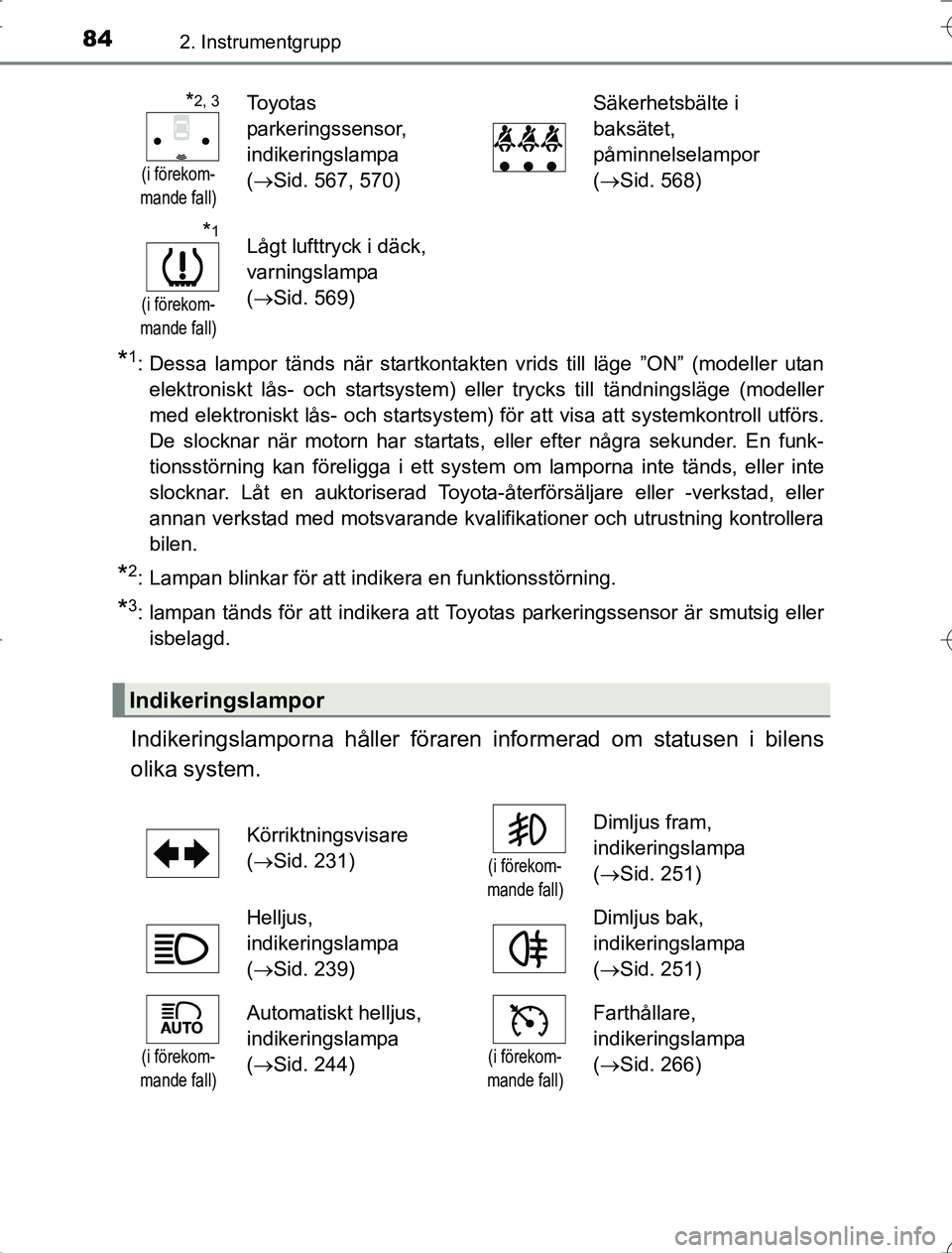

842. Instrumentgrupp
OM42A21
*1: Dessa lampor tänds när startkontakten vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De slocknar när motorn har startats, eller efter några sekunder. En funk-
tionsstörning kan föreligga i ett system om lamporna inte tänds, eller inte
slocknar. Låt en auktoriserad Toyota-återförsäljare eller -verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen.
*2: Lampan blinkar för att indikera en funktionsstörning.
*3: lampan tänds för att indikera att Toyotas parkeringssensor är smutsig eller
isbelagd.
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
*2, 3
(i förekom-
mande fall)
Toyotas
parkeringssensor,
indikeringslampa
( Sid. 567, 570)Säkerhetsbälte i
baksätet,
påminnelselampor
(Sid. 568)
*1
(i förekom-
mande fall)
Lågt lufttryck i däck,
varningslampa
( Sid. 569)
Indikeringslampor
Körriktningsvisare
(Sid. 231)
(i förekom-
mande fall)
Dimljus fram,
indikeringslampa
( Sid. 251)
Helljus,
indikeringslampa
( Sid. 239) Dimljus bak,
indikeringslampa
(
Sid. 251)
(i förekom-
mande fall)
Automatiskt helljus,
indikeringslampa
( Sid. 244)
(i förekom-
mande fall)
Farthållare,
indikeringslampa
( Sid. 266)
RAV4_OM_OM42A21SE_(SE).book Page 84 Wednesday, January 21, 2015 6:56 PM
