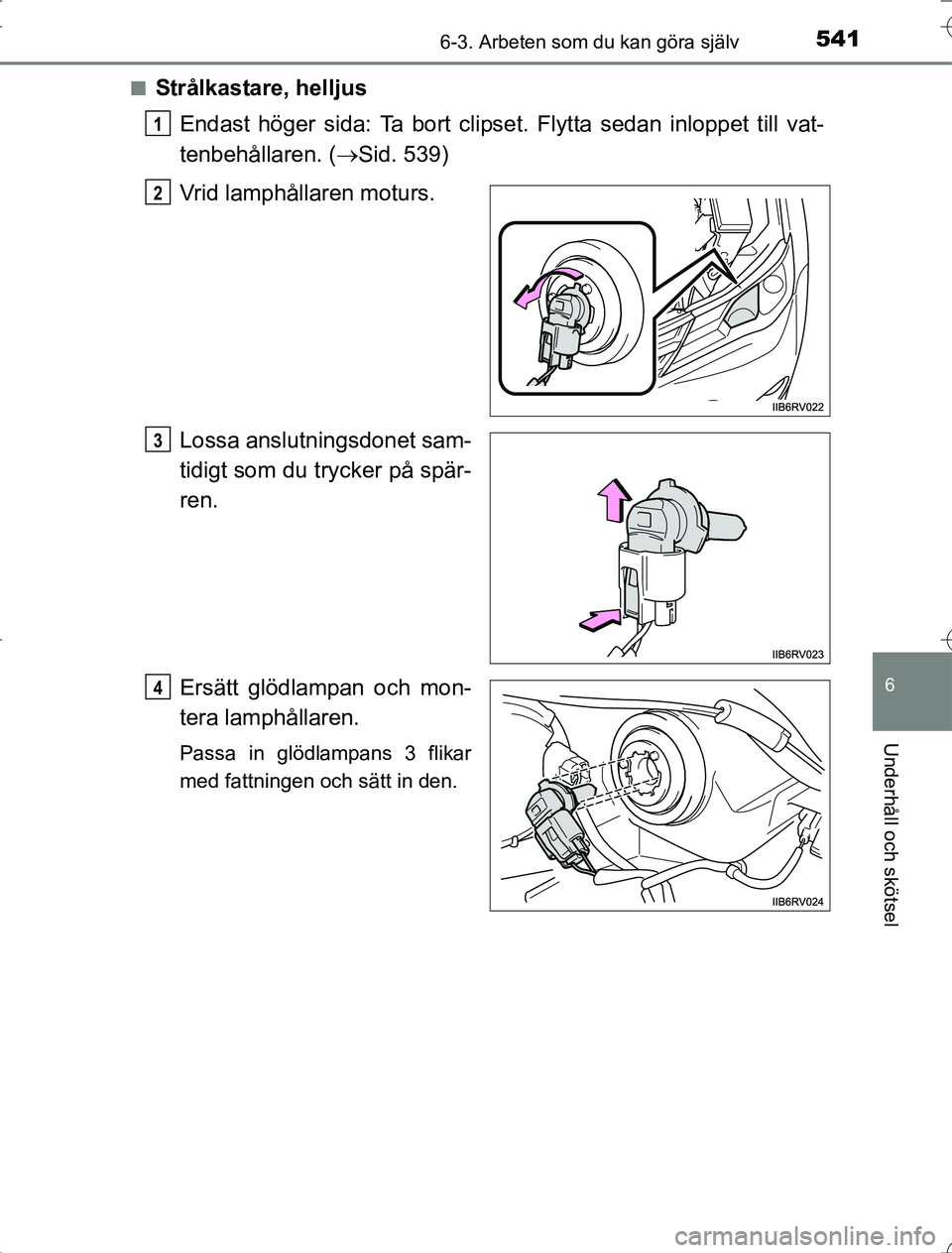

Strålkastare, helljus
Endast höger sida: Ta bort clipset. Flytta sedan inloppet till vat-
tenbehållaren. ( Sid. 539)
Vrid lamphållaren moturs.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
Ersätt glödlampan och mon-
tera lamphållaren.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 541 Wednesday, January 21, 2015 6:56 PM

5426-3. Arbeten som du kan göra själv
OM42A21

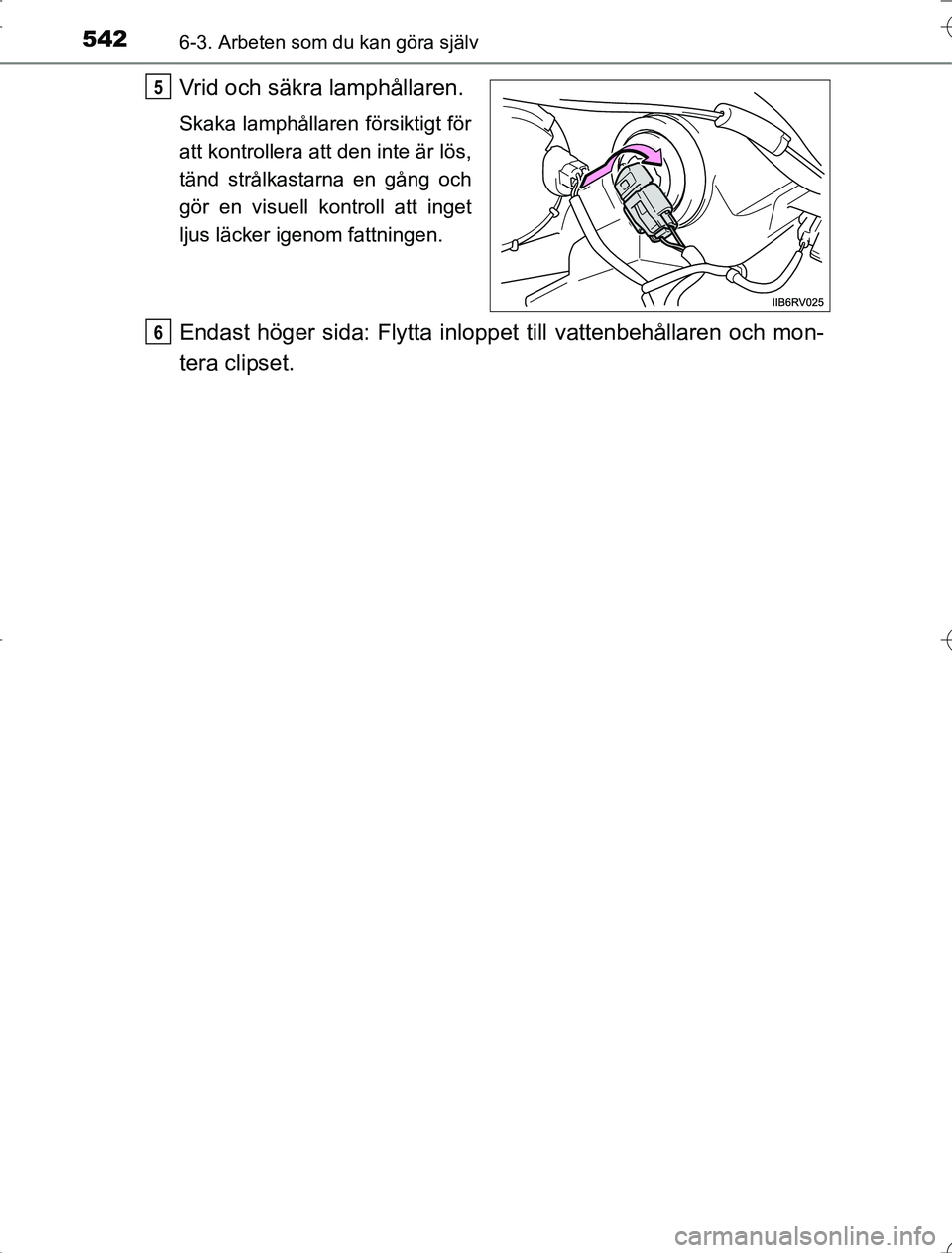

Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Endast höger sida: Flytta inloppet till vattenbehållaren och mon-
tera clipset.
5
6
RAV4_OM_OM42A21SE_(SE).book Page 542 Wednesday, January 21, 2015 6:56 PM

5436-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

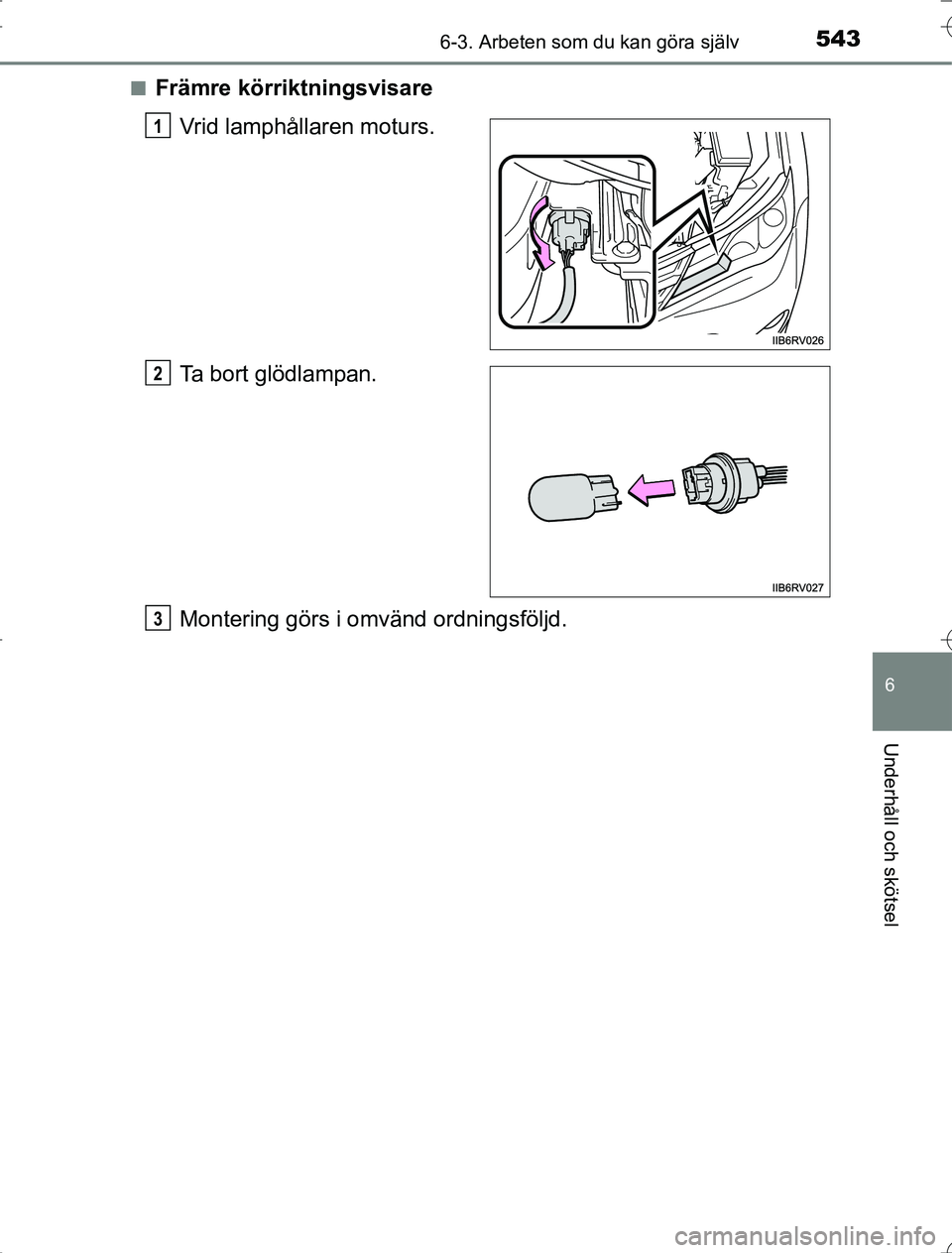

Främre körriktningsvisare
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 543 Wednesday, January 21, 2015 6:56 PM

5446-3. Arbeten som du kan göra själv
OM42A21n

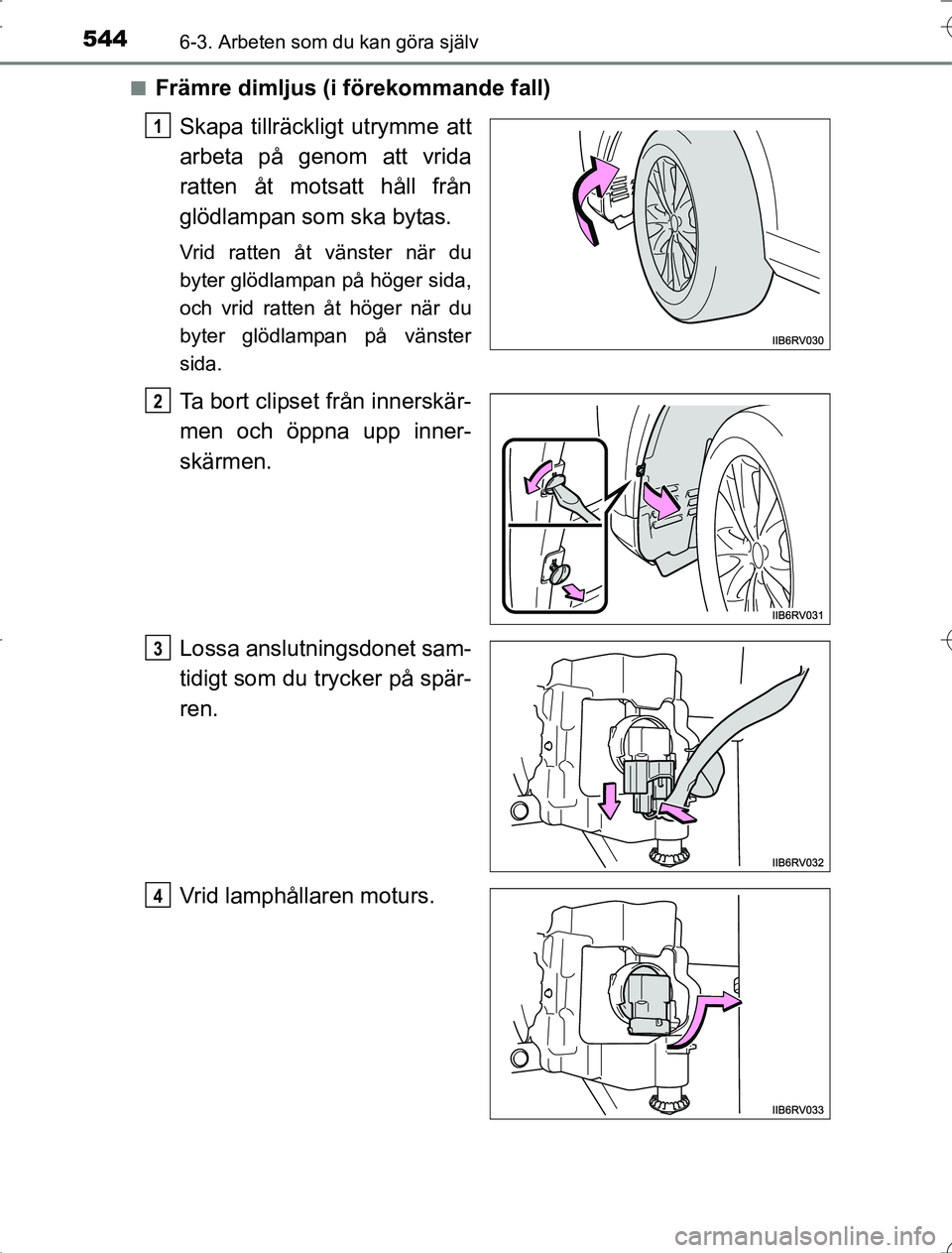

Främre dimljus (i förekommande fall)
Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Vrid ratten åt vänster när du
byter glödlampan på höger sida,
och vrid ratten åt höger när du
byter glödlampan på vänster
sida.
Ta bort clipset från innerskär-
men och öppna upp inner-
skärmen.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
Vrid lamphållaren moturs.
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 544 Wednesday, January 21, 2015 6:56 PM

5456-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
Sätt in den nya glödlampan.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
Installera anslutningsdonet.
När anslutningsdonet är installe-
rat ska du skaka lamphållaren
försiktigt för att kontrollera att
den inte är lös, tänd dimljusen
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt tillbaka clipset.
Sätt dit clipset och vrid för att
låsa.
5
6
7
RAV4_OM_OM42A21SE_(SE).book Page 545 Wednesday, January 21, 2015 6:56 PM

5466-3. Arbeten som du kan göra själv
OM42A21n

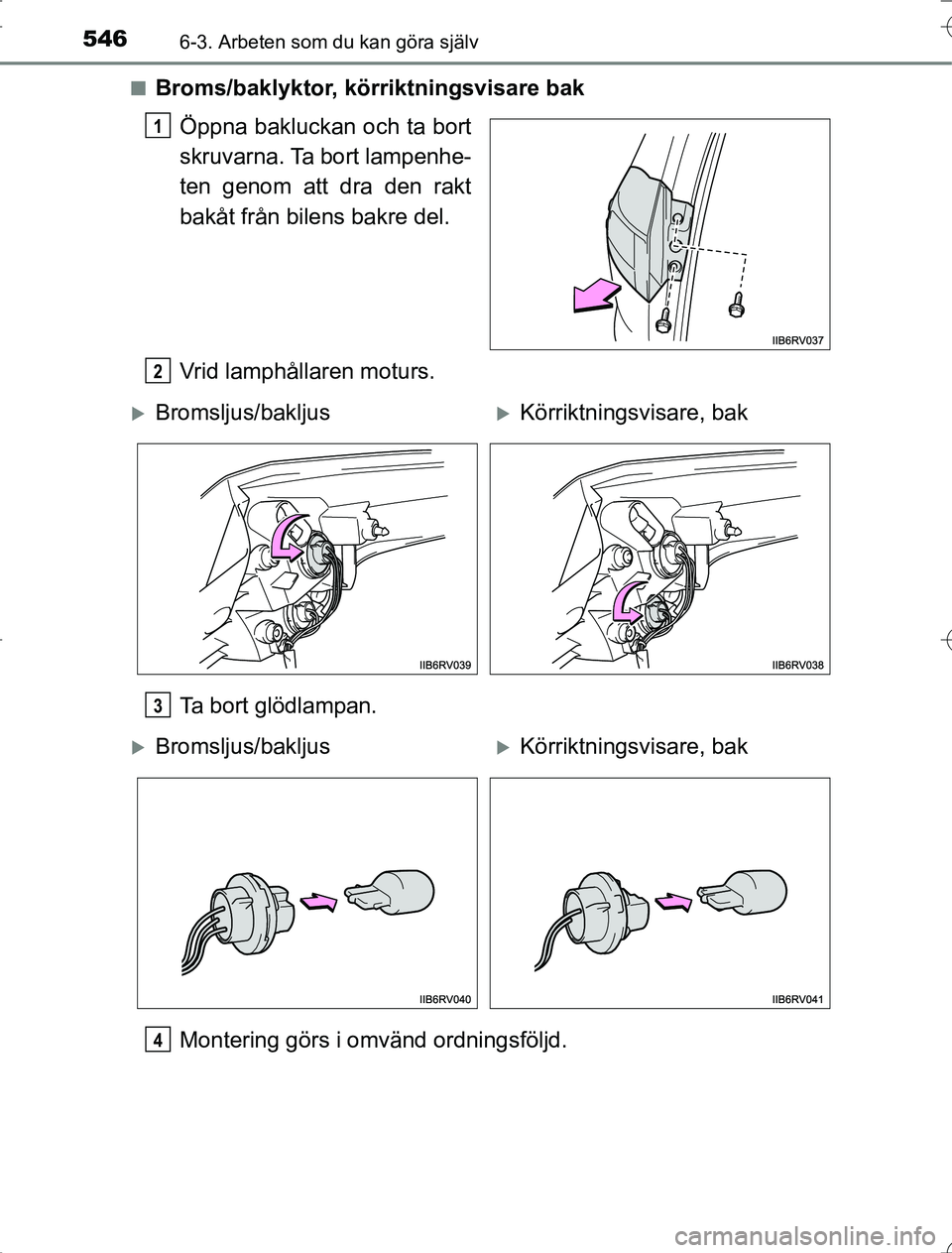

Broms/baklyktor, kö
rriktningsvisare bak
Öppna bakluckan och ta bort
skruvarna. Ta bort lampenhe-
ten genom att dra den rakt
bakåt från bilens bakre del.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
Bromsljus/bakljusKörriktningsvisare, bak
3
Bromsljus/bakljusKörriktningsvisare, bak
4
RAV4_OM_OM42A21SE_(SE).book Page 546 Wednesday, January 21, 2015 6:56 PM

5476-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

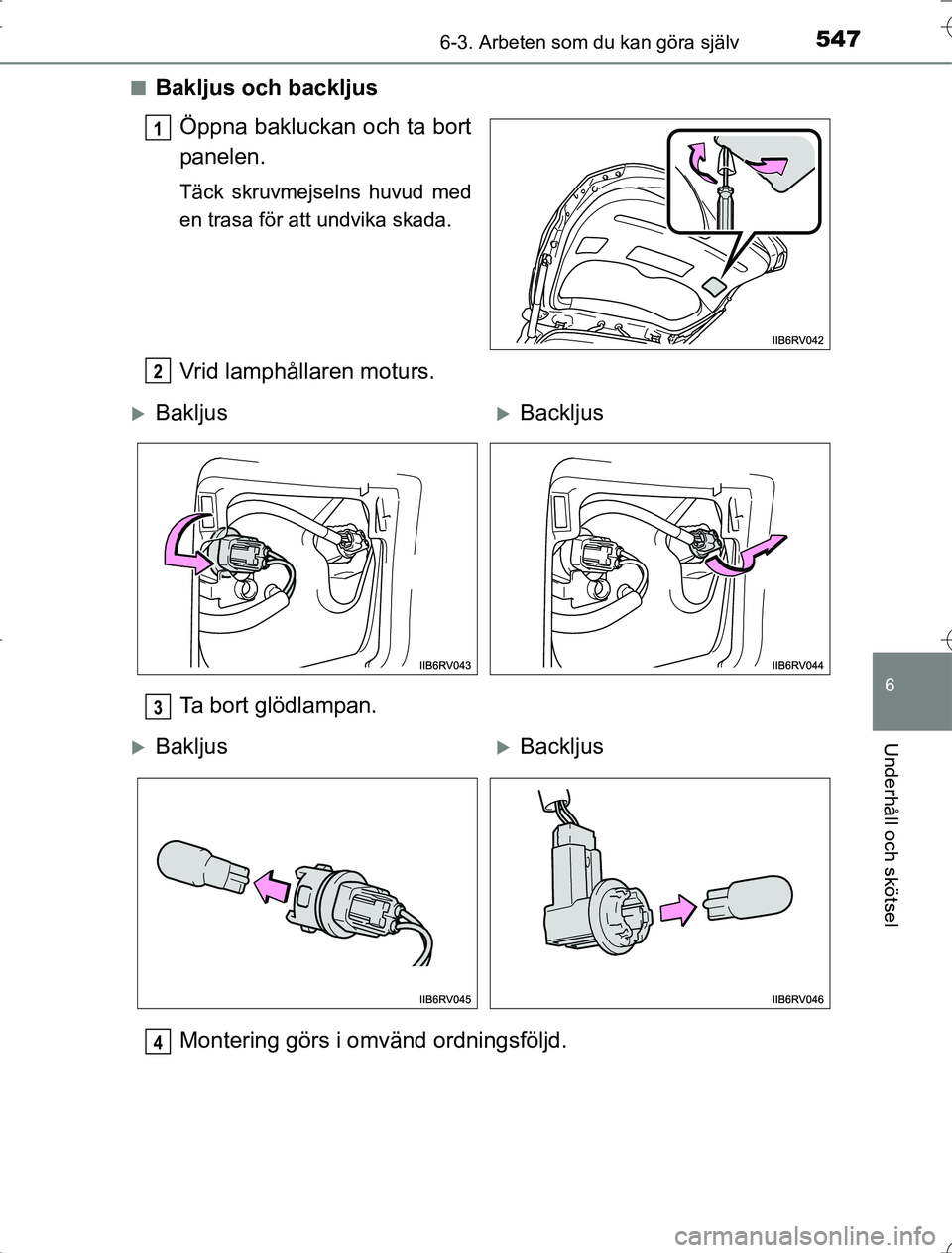

Bakljus och backljus
Öppna bakluckan och ta bort
panelen.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
BakljusBackljus
3
BakljusBackljus
4
RAV4_OM_OM42A21SE_(SE).book Page 547 Wednesday, January 21, 2015 6:56 PM

5486-3. Arbeten som du kan göra själv
OM42A21n

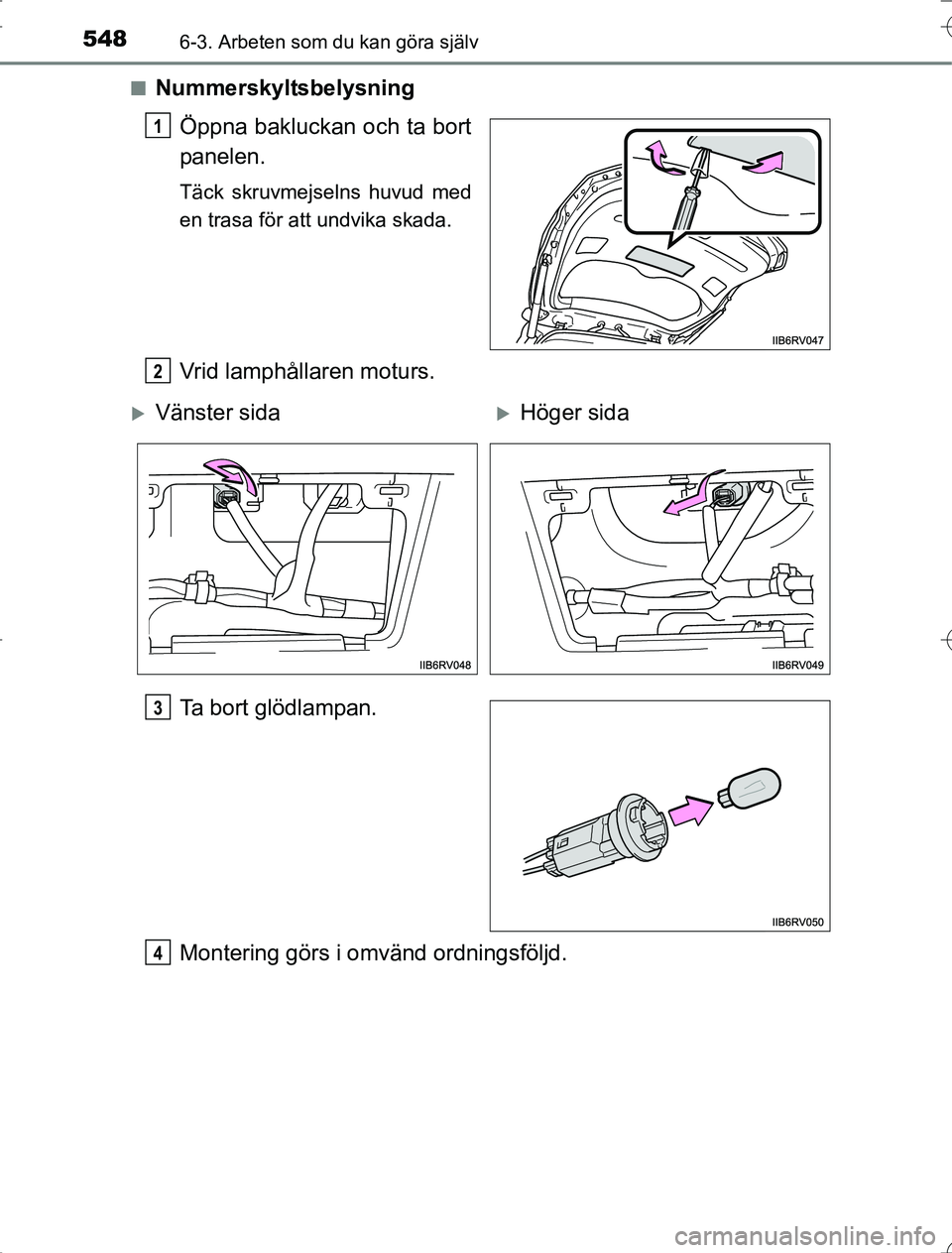

Nummerskyltsbelysning
Öppna bakluckan och ta bort
panelen.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
Vänster sidaHöger sida
3
4
RAV4_OM_OM42A21SE_(SE).book Page 548 Wednesday, January 21, 2015 6:56 PM

5496-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

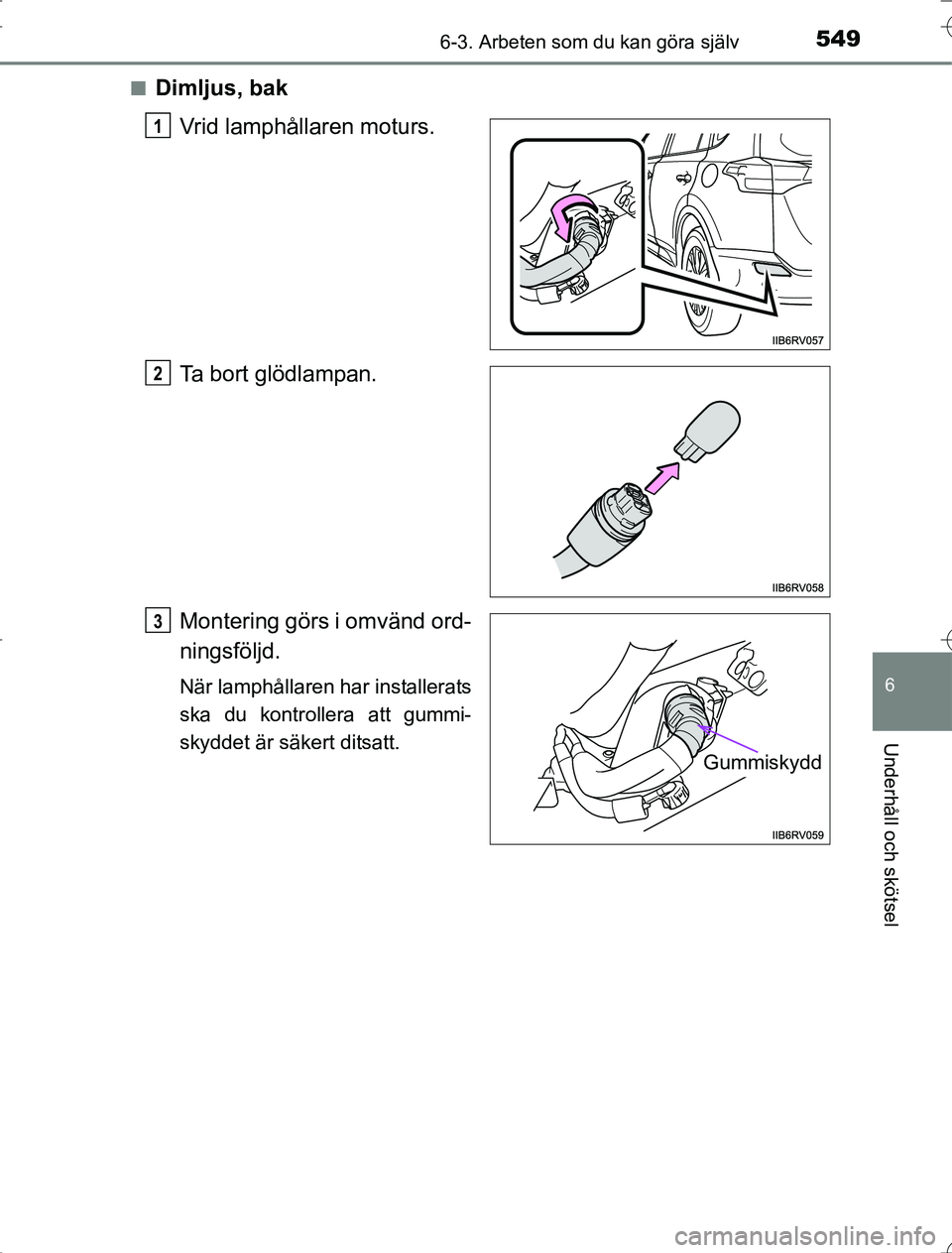

Dimljus, bak
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ord-
ningsföljd.
När lamphållaren har installerats
ska du kontrollera att gummi-
skyddet är säkert ditsatt.
1
2
Gummiskydd
3
RAV4_OM_OM42A21SE_(SE).book Page 549 Wednesday, January 21, 2015 6:56 PM

5506-3. Arbeten som du kan göra själv
OM42A21n
Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en aukto-
riserad Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer
och utrustning byta lampan.
l Halvljus (xenonstrålkastare)
l Främre positionsljus/varselljus
l Körriktningsvisare, sida
l Högt monterat bromsljus

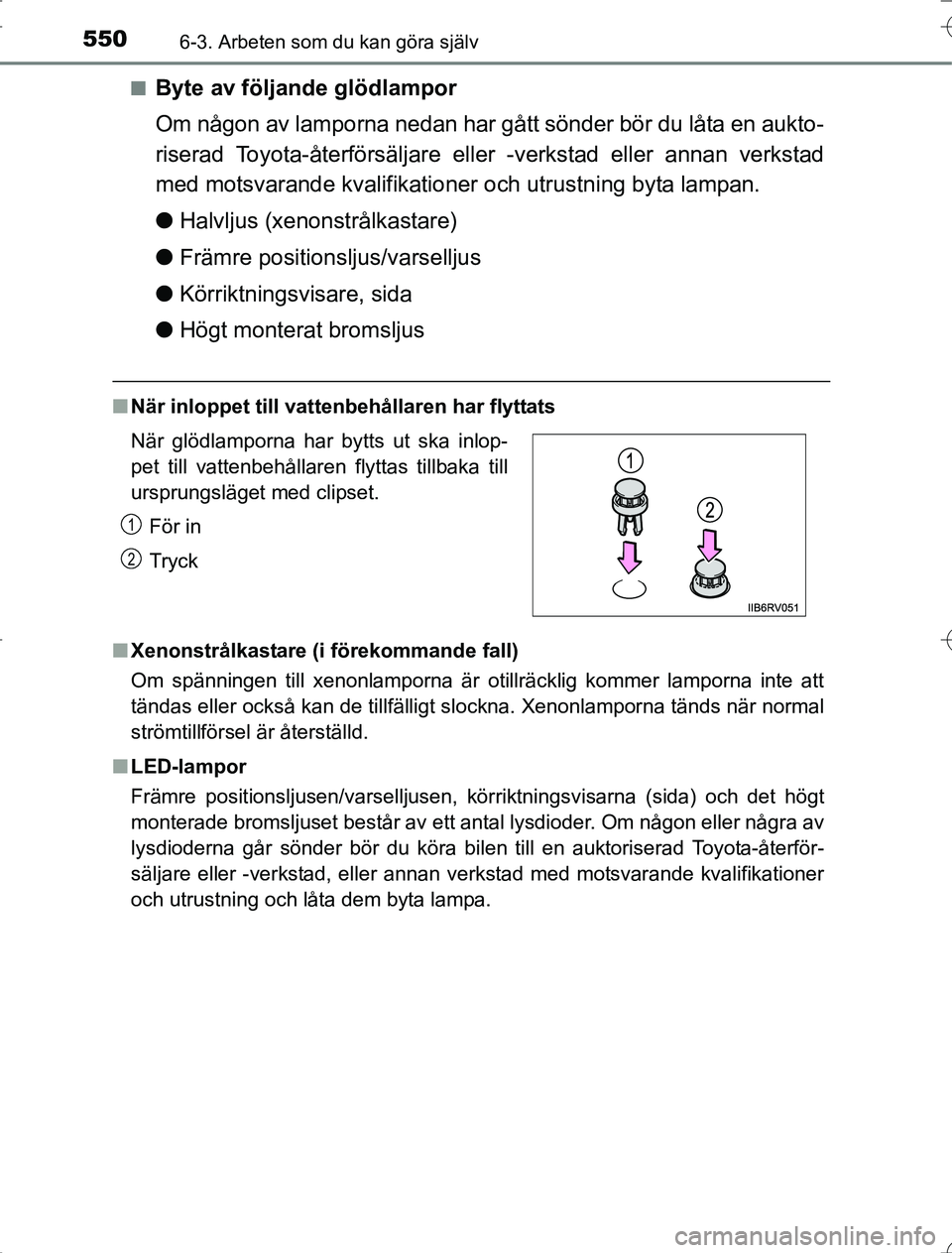

nNär inloppet till vattenbehållaren har flyttats
