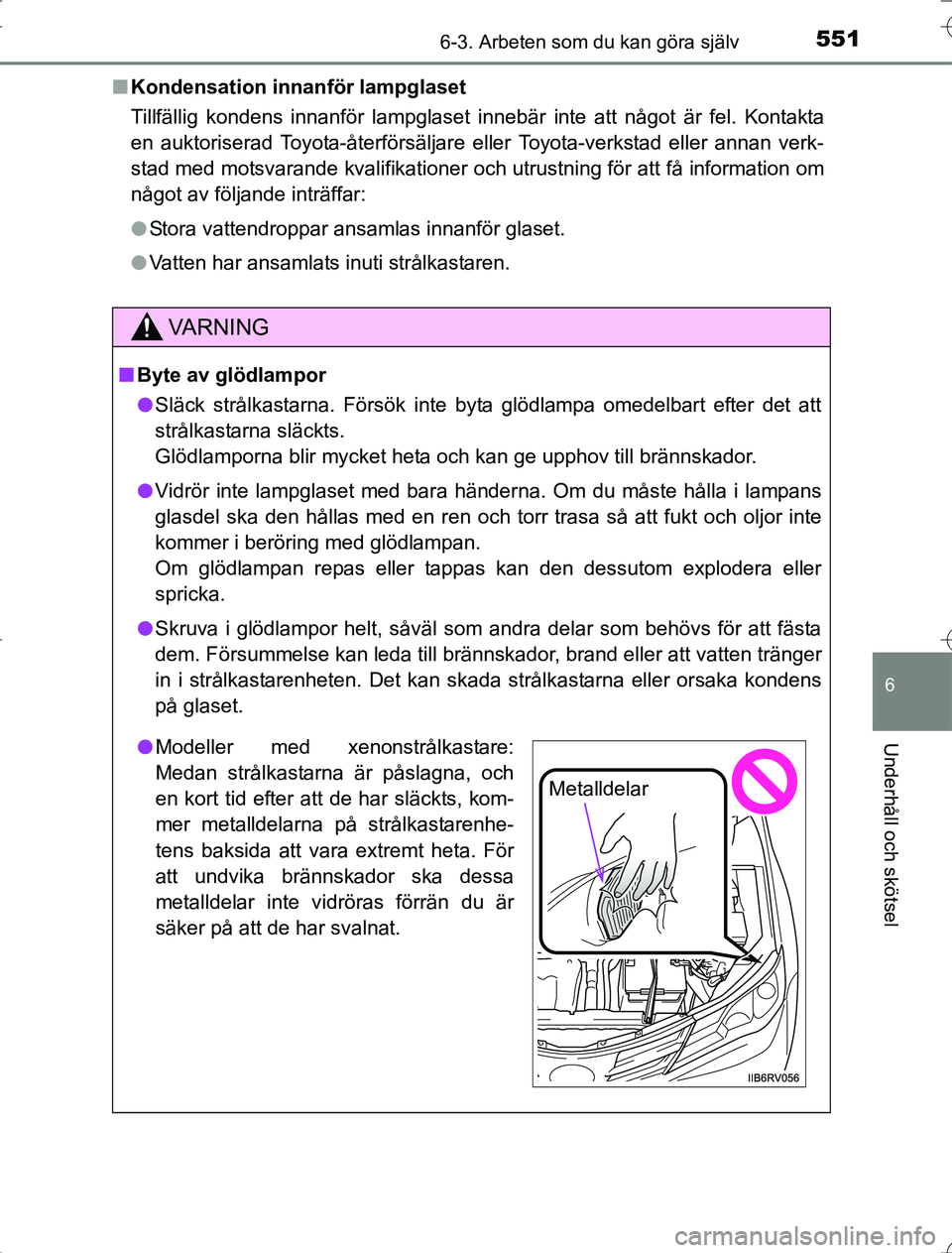

5516-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för att få information om
något av följande inträffar:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti strålkastaren.
VA R N I N G
nByte av glödlampor
l Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om du måste hålla i lampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer i beröring med glödlampan.
Om glödlampan repas eller tappas kan den dessutom explodera eller
spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
lModeller med xenonstrålkastare:
Medan strålkastarna är påslagna, och
en kort tid efter att de har släckts, kom-
mer metalldelarna på strålkastarenhe-
tens baksida att vara extremt heta. För
att undvika brännskador ska dessa
metalldelar inte vidröras förrän du är
säker på att de har svalnat.
Metalldelar
RAV4_OM_OM42A21SE_(SE).book Page 551 Wednesday, January 21, 2015 6:56 PM

5526-3. Arbeten som du kan göra själv
OM42A21

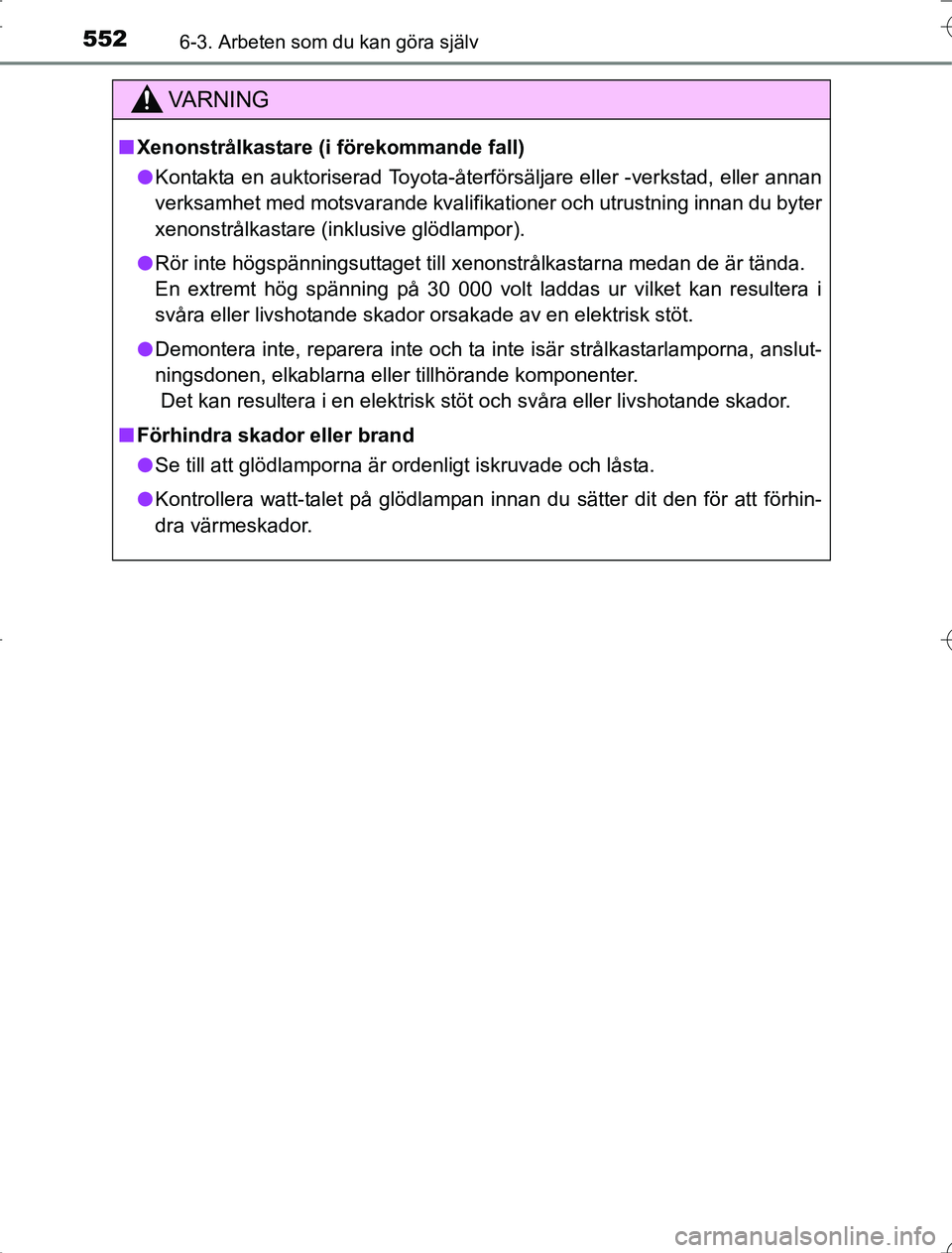

VA R N I N G
nXenonstrålkastare (i förekommande fall)
l Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verksamhet med motsvarande kvalifikationer och utrustning innan du byter
xenonstrålkastare (inklusive glödlampor).
l Rör inte högspänningsuttaget till xenonstrålkastarna medan de är tända.
En extremt hög spänning på 30 000 volt laddas ur vilket kan resultera i
svåra eller livshotande skador orsakade av en elektrisk stöt.
l Demontera inte, reparera inte och ta inte isär strålkastarlamporna, anslut-
ningsdonen, elkablarna eller tillhörande komponenter.
Det kan resultera i en elektrisk stöt och svåra eller livshotande skador.
n Förhindra skador eller brand
l Se till att glödlamporna är ordenligt iskruvade och låsta.
l Kontrollera watt-talet på glödlampan innan du sätter dit den för att förhin-
dra värmeskador.
RAV4_OM_OM42A21SE_(SE).book Page 552 Wednesday, January 21, 2015 6:56 PM

553

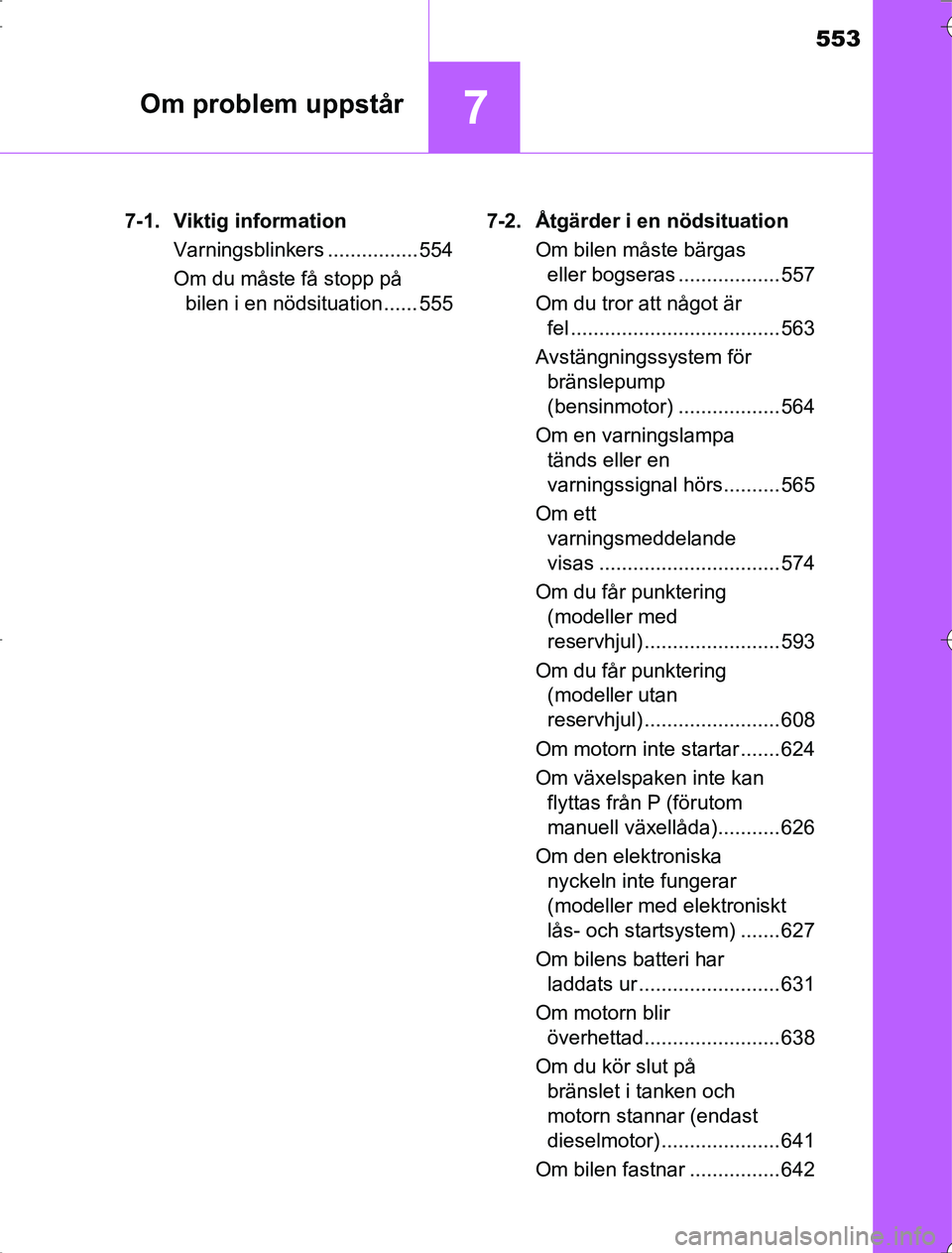

7Om problem uppstår
OM42A217-1. Viktig information
Varningsblinkers ................ 554
Om du måste få stopp på bilen i en nödsituation ...... 555 7-2. Åtgärder i en nödsituation
Om bilen måste bärgas eller bogseras .................. 557
Om du tror att något är fel ..................................... 563
Avstängningssystem för bränslepump
(bensinmotor) .................. 564
Om en varningslampa tänds eller en
varningssignal hörs.......... 565
Om ett varningsmeddelande
visas ................................ 574
Om du får punktering (modeller med
reservhjul) ........................ 593
Om du får punktering (modeller utan
reservhjul) ........................ 608
Om motorn inte startar ....... 624
Om växelspaken inte kan flyttas från P (förutom
manuell växellåda)........... 626
Om den elektroniska nyckeln inte fungerar
(modeller med elektroniskt
lås- och startsystem) ....... 627
Om bilens batteri har laddats ur ......................... 631
Om motorn blir överhettad........................ 638
Om du kör slut på bränslet i tanken och
motorn stannar (endast
dieselmotor) ..................... 641
Om bilen fastnar ................ 642
RAV4_OM_OM42A21SE_(SE).book Page 553 Wednesday, January 21, 2015 6:56 PM

5547-1. Viktig information
OM42A21

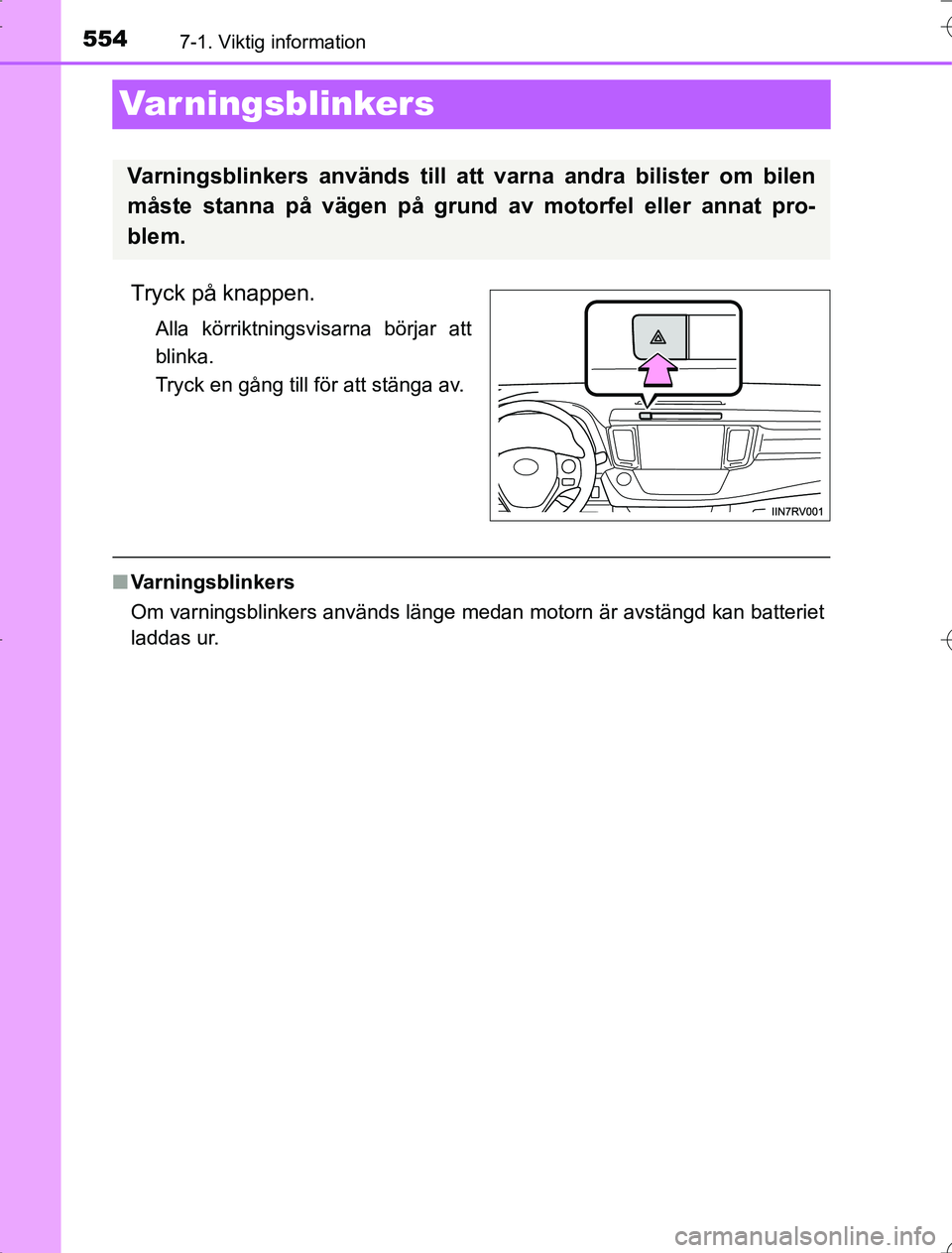

Var ningsblinkers
Tryck på knappen.
Alla körriktningsvisarna börjar att
blinka.
Tryck en gång till för att stänga av.
nVarningsblinkers
Om varningsblinkers används länge medan motorn är avstängd kan batteriet
laddas ur.
Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på grund av motorfel eller annat pro-
blem.
RAV4_OM_OM42A21SE_(SE).book Page 554 Wednesday, January 21, 2015 6:56 PM

555
7
7-1. Viktig information
Om problem uppstår
OM42A21

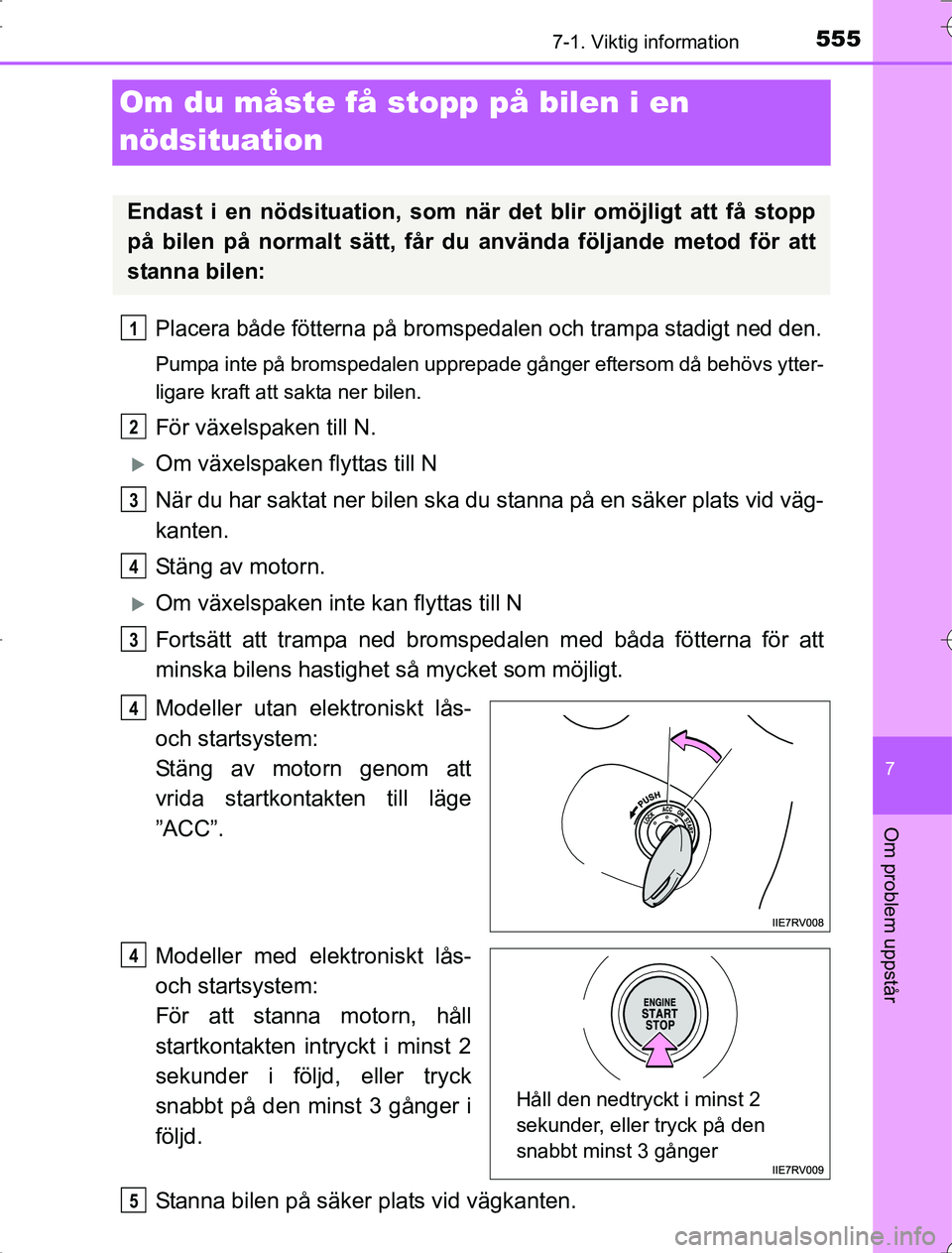

Om du måste få stopp på bilen i en
nödsituation
Placera både fötterna på bromspedalen och trampa stadigt ned den.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
För växelspaken till N.
Om växelspaken flyttas till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av motorn.
Om växelspaken inte kan flyttas till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
Modeller utan elektroniskt lås-
och startsystem:
Stäng av motorn genom att
vrida startkontakten till läge
”ACC”.
Modeller med elektroniskt lås-
och startsystem:
För att stanna motorn, håll
startkontakten intryckt i minst 2
sekunder i följd, eller tryck
snabbt på den minst 3 gånger i
följd.
Stanna bilen på säker plats vid vägkanten.
Endast i en nödsituation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
4
Håll den nedtryckt i minst 2
sekunder, eller tryck på den
snabbt minst 3 gånger
4
5
RAV4_OM_OM42A21SE_(SE).book Page 555 Wednesday, January 21, 2015 6:56 PM

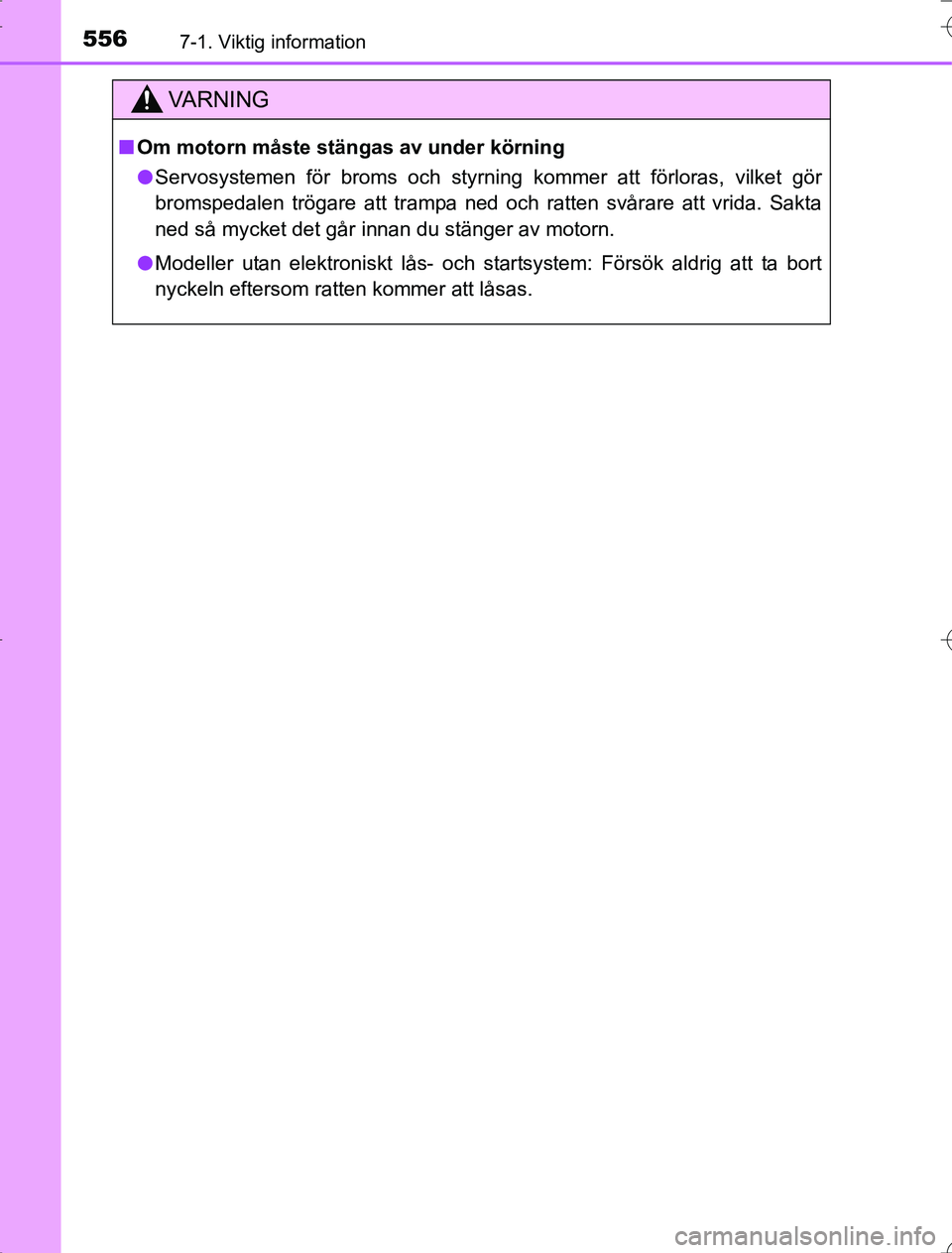

5567-1. Viktig information
OM42A21
VA R N I N G
nOm motorn måste stängas av under körning
l Servosystemen för broms och styrning kommer att förloras, vilket gör
bromspedalen trögare att trampa ned och ratten svårare att vrida. Sakta
ned så mycket det går innan du stänger av motorn.
l Modeller utan elektroniskt lås- och startsystem: Försök aldrig att ta bort
nyckeln eftersom ratten kommer att låsas.
RAV4_OM_OM42A21SE_(SE).book Page 556 Wednesday, January 21, 2015 6:56 PM

557
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
OM42A21

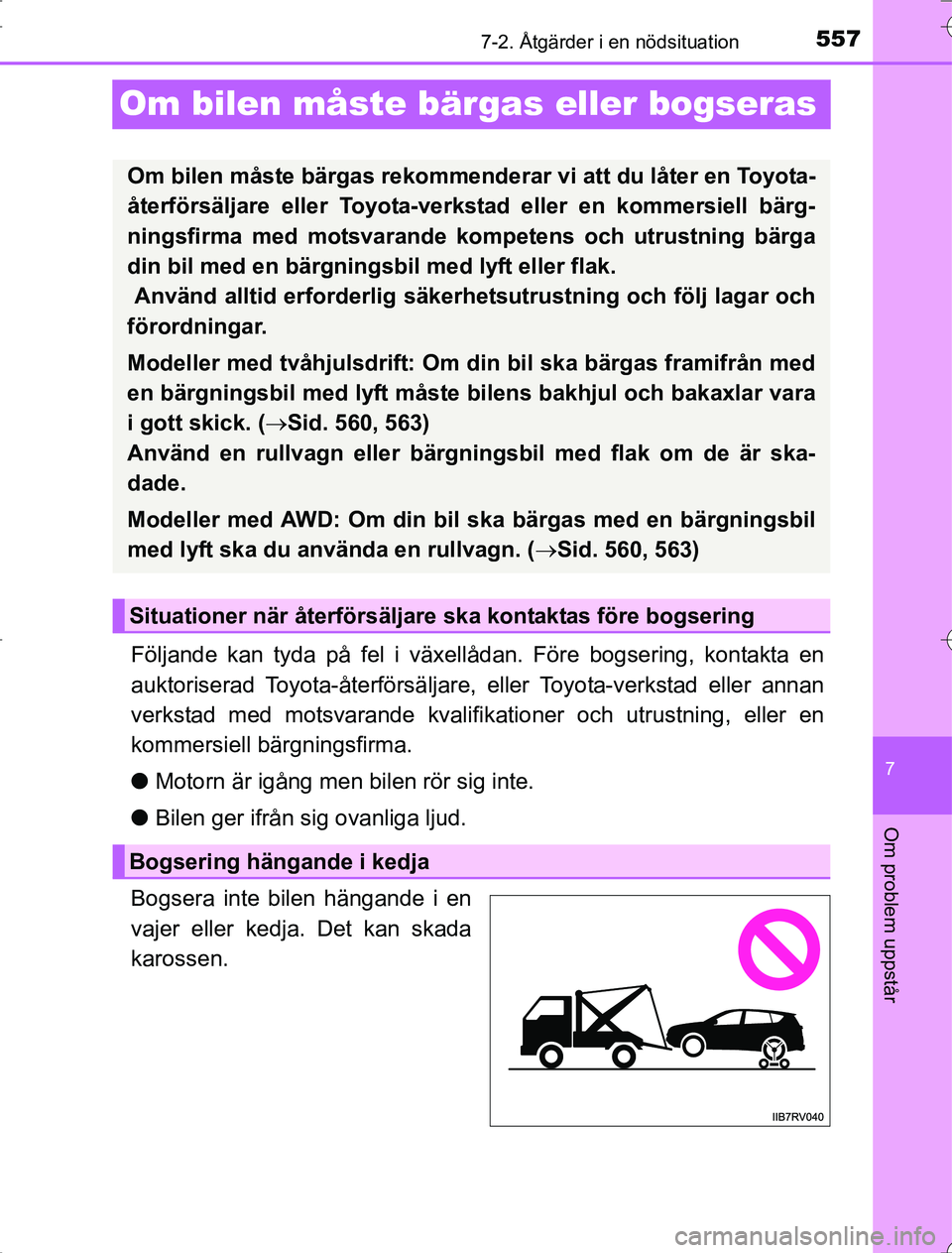

Om bilen måste bärgas eller bogseras
Följande kan tyda på fel i växellådan. Före bogsering, kontakta en
auktoriserad Toyota-återförsäljare, eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning, eller en
kommersiell bärgningsfirma.
l Motorn är igång men bilen rör sig inte.
l Bilen ger ifrån sig ovanliga ljud.
Bogsera inte bilen hängande i en
vajer eller kedja. Det kan skada
karossen.
Om bilen måste bärgas rekommende rar vi att du låter en Toyota-
återförsäljare eller Toyota-verkstad eller en kommersiell bärg-
ningsfirma med motsvarande kompetens och utrustning bärga
din bil med en bärgningsbil med lyft eller flak.
Använd alltid erforderlig säkerh etsutrustning och följ lagar och
förordningar.
Modeller med tvåhjulsdrift: Om din bil ska bärgas framifrån med
en bärgningsbil med lyft måste bilens bakhjul och bakaxlar vara
i gott skick. ( Sid. 560, 563)
Använd en rullvagn eller bärgningsbil med flak om de är ska-
dade.
Modeller med AWD: Om din bil ska bärgas med en bärgningsbil
med lyft ska du använda en rullvagn. ( Sid. 560, 563)
Situationer när återförsäljare ska kontaktas före bogsering
Bogsering hängande i kedja
RAV4_OM_OM42A21SE_(SE).book Page 557 Wednesday, January 21, 2015 6:56 PM

5587-2. Åtgärder i en nödsituation
OM42A21

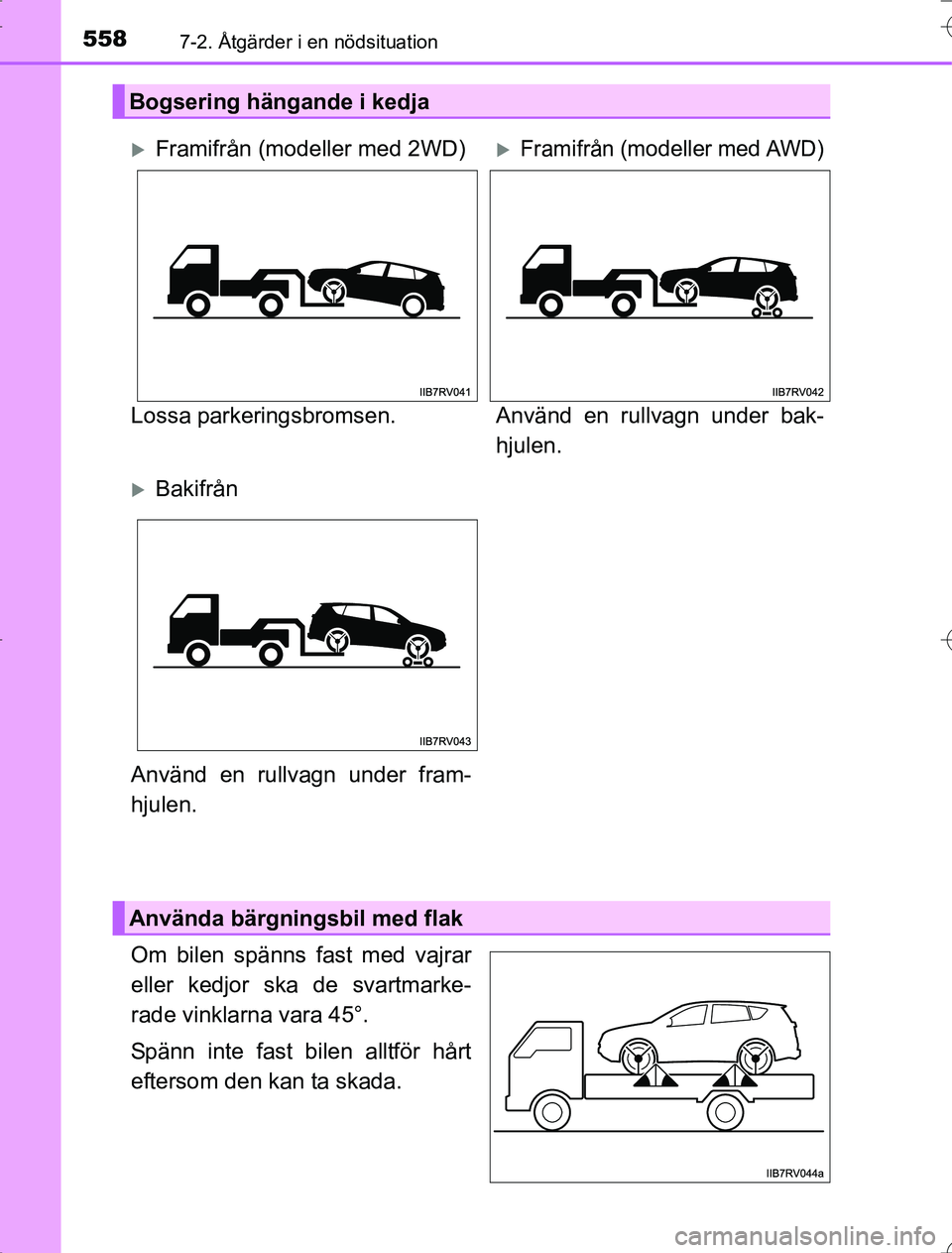

Om bilen spänns fast med vajrar
eller kedjor ska de svartmarke-
rade vinklarna vara 45°.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Bogsering hängande i kedja
Framifrån (modeller med 2WD)Framifrån (modeller med AWD)
Lossa parkeringsbromsen. Använd en rullvagn under bak-
hjulen.
Bakifrån
Använd en rullvagn under fram-
hjulen.
Använda bärgningsbil med flak
RAV4_OM_OM42A21SE_(SE).book Page 558 Wednesday, January 21, 2015 6:56 PM

5597-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21

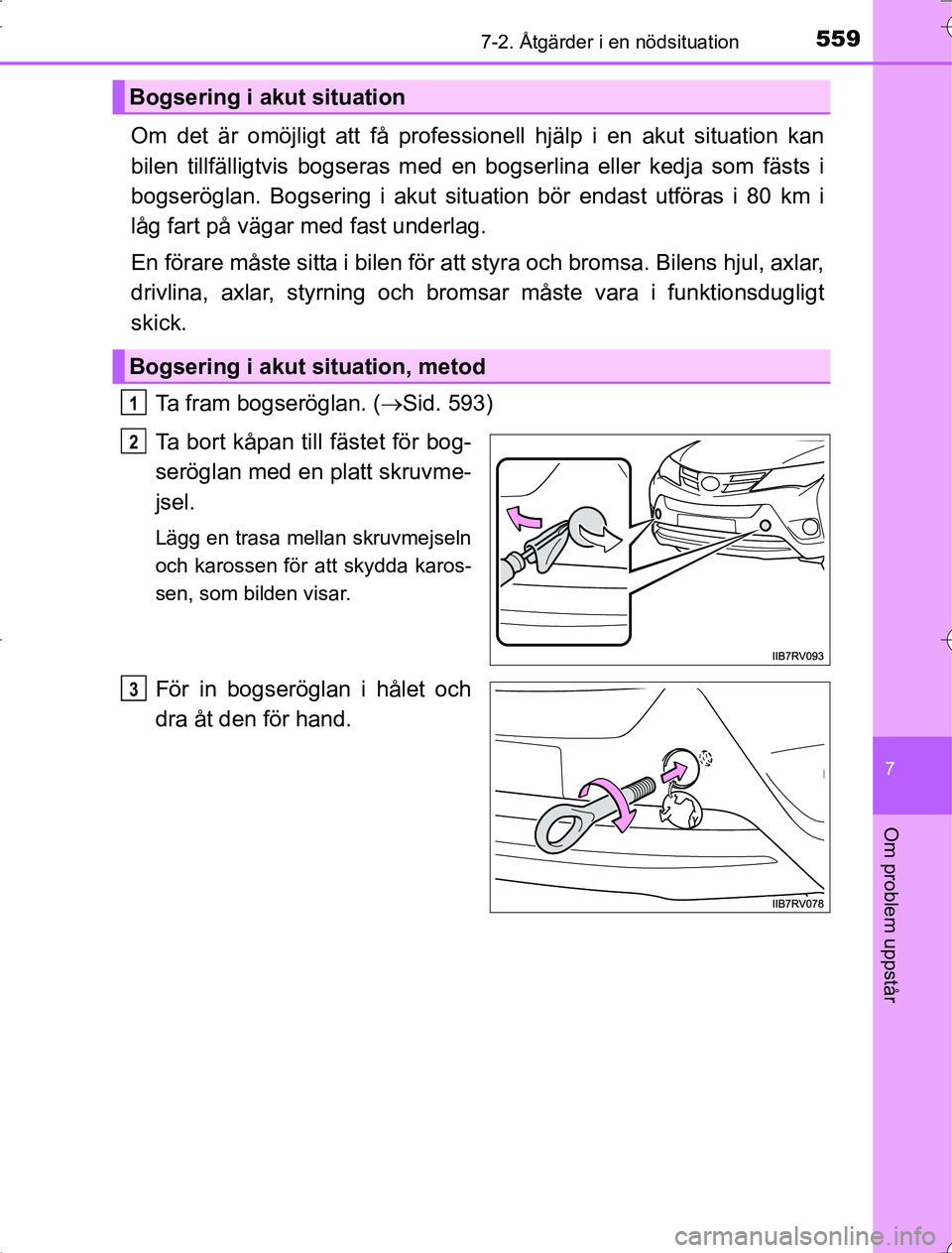

Om det är omöjligt att få professionell hjälp i en akut situation kan
bilen tillfälligtvis bogser as med en bogserlina eller kedja som fästs i
bogseröglan. Bogsering i akut sit uation bör endast utföras i 80 km i
låg fart på vägar med fast underlag.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och brom sar måste vara i funktionsdugligt
skick.
Ta fram bogseröglan. ( Sid. 593)
Ta bort kåpan till fästet för bog-
seröglan med en platt skruvme-
jsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Bogsering i akut situation
Bogsering i akut situation, metod
21
2
43
RAV4_OM_OM42A21SE_(SE).book Page 559 Wednesday, January 21, 2015 6:56 PM

5607-2. Åtgärder i en nödsituation
OM42A21

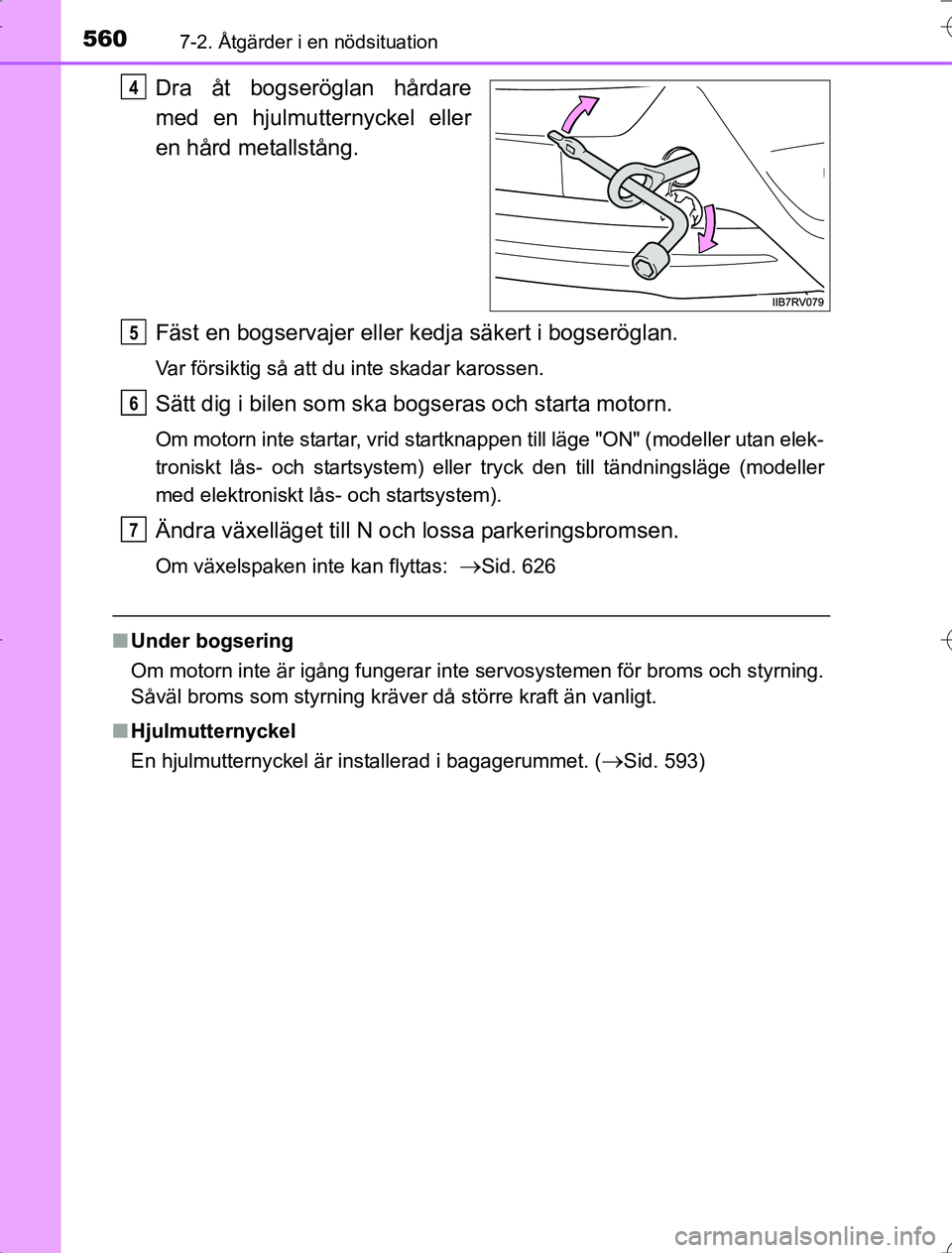

Dra åt bogseröglan hårdare
med en hjulmutternyckel eller
en hård metallstång.
Fäst en bogservajer eller kedja säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sätt dig i bilen som ska bogseras och starta motorn.
Om motorn inte startar, vrid startknappen till läge "ON" (modeller utan elek-
troniskt lås- och startsystem) eller tryck den till tändningsläge (modeller
med elektroniskt lås- och startsystem).
Ändra växelläget till N oc h lossa parkeringsbromsen.
Om växelspaken inte kan flyttas: Sid. 626
nUnder bogsering
Om motorn inte är igång fungerar inte servosystemen för broms och styrning.
Såväl broms som styrning kräver då större kraft än vanligt.
n Hjulmutternyckel
En hjulmutternyckel är installerad i bagagerummet. (
Sid. 593)
4
5
56
57
