5316-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21

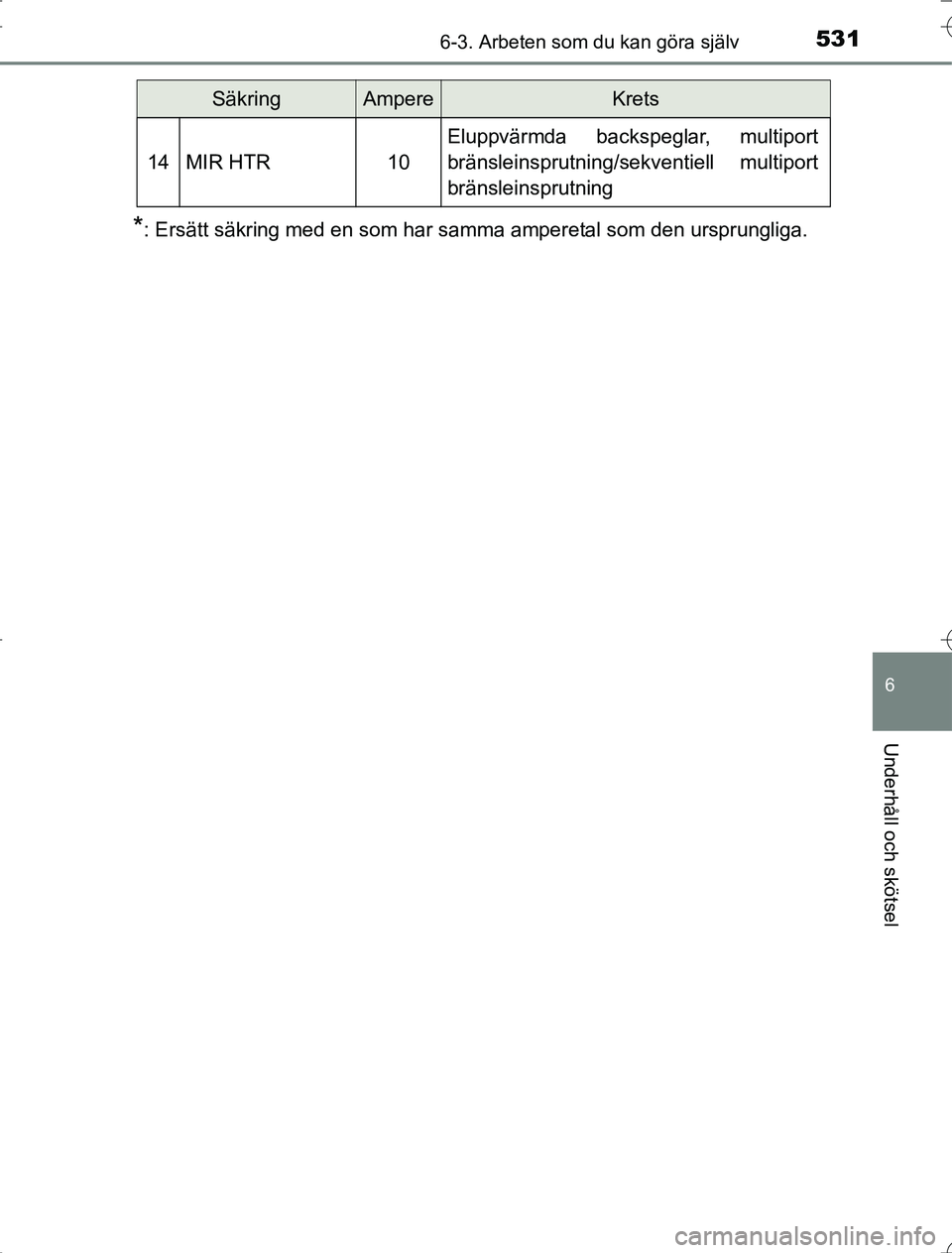

*: Ersätt säkring med en som har samma amperetal som den ursprungliga.
14MIR HTR10
Eluppvärmda backspeglar, multiport
bränsleinsprutning/sekventiell multiport
bränsleinsprutning
SäkringAmpereKrets
RAV4_OM_OM42A21SE_(SE).book Page 531 Wednesday, January 21, 2015 6:56 PM

5326-3. Arbeten som du kan göra själv
OM42A21n
Under instrumentpanelen
SäkringAmpereKrets
1STOP7,5Bromsljus
2S/ROOF10Taklucka
3AM15IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC
4OBD7,5Självdiagnossystem
5D/L NO.220Centrallåssystem (sidodörrar), kaross-ECU
6FOG RR7,5Bakre dimljus, indikeringslampa till bakre
dimljus
7D/L BACK10Elbaklucka
8P/OUTLET NO.115Eluttag
9DOOR D20Elfönsterhiss, förardörr
10DOOR R/R20Höger bakdörrs fönsterhiss
11DOOR R/L20Vänster bakdörrs fönsterhiss
12WIP RR15Bakrutetorkare
13WSH15Spolarvätska till vindruta och bakruta
14GAUGE7,5Backljus, monitor för döda vinkeln, invän-
dig backspegel
15WIP FR25Vindrutetorkare, ECU till vindrutetorkare
med regnsensor
16SFT LOCK-ACC5ECU till växlingsspärr
RAV4_OM_OM42A21SE_(SE).book Page 532
Wednesday, January 21, 2015 6:56 PM

5336-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
17P/OUTLET NO.215Eluttag
18ACC7,5
Eluttag, ljudanläggning, ytterbackspeglar,
kaross-ECU, Stop & Start-system,
klocka, spänningssensor
19PA N E L7,5
Tilläggsvärmarreglage, reglage VSC OFF,
instrumentgrupp (indikerings- och varnings-
lampor), huvudströmbrytare till BSM (döda
vinkelnmonitor), spärrknapp till allhjulsdrift,
strömbrytare till vindrutetorkarnas avfrost-
ningsfunktion, DAC-strömbrytare, multiport
bränsleinsprutning/sekventiell multiport
bränsleinsprutning, ECU till Toyota parke-
ringssensor, strömbrytare till stolvärmare,
manuell strålkastarinställning, eluttag,
strömbrytare till elbaklucka, strömbrytare till
luftkonditioneringssystem, strömbrytare till
bakrutans elvärme, ljudanläggning,
avstängningskontakt till Stop & Start-sys-
tem, belysning av mugghållare, rattmonte-
rade kontroller, reglage till förarmodul
20TA I L10Främre positionsljus, bakljus, främre dim-
ljus, bakre dimljus, nummerskyltsbelysning
21EPS-IG5Elektrisk servostyrning
22ECU-IG NO.110
ECU till Dynamic Torque Control AWD,
styrningssensor, ECU till automatisk
strålkastarinställning, instrumentgrupp
(indikerings- och varningslampor), reg-
lage till växlingsspärr
23ECU-IG NO.25
Kaross-ECU, fjärrkontroll, ECU till väx-
lingsspärr, elektroniskt lås- och startsys-
tem, regnsensor, ECU till taklucka,
ljudanläggning, ECU till elbaklucka,
däcktryckvarningssystem, LDA-system
24HTR-IG7,5
ECU till luftkonditioneringssystem, reg-
lage till luftkonditioneringssystem, ström-
brytare till bakrutans eluppvärmning,
strömbrytare till tilläggsvärmare
25S-HTR LH10Stolvärme, vänster
SäkringAmpereKrets
RAV4_OM_OM42A21SE_(SE).book Page 533 Wednesday, January 21, 2015 6:56 PM

5346-3. Arbeten som du kan göra själv
OM42A21

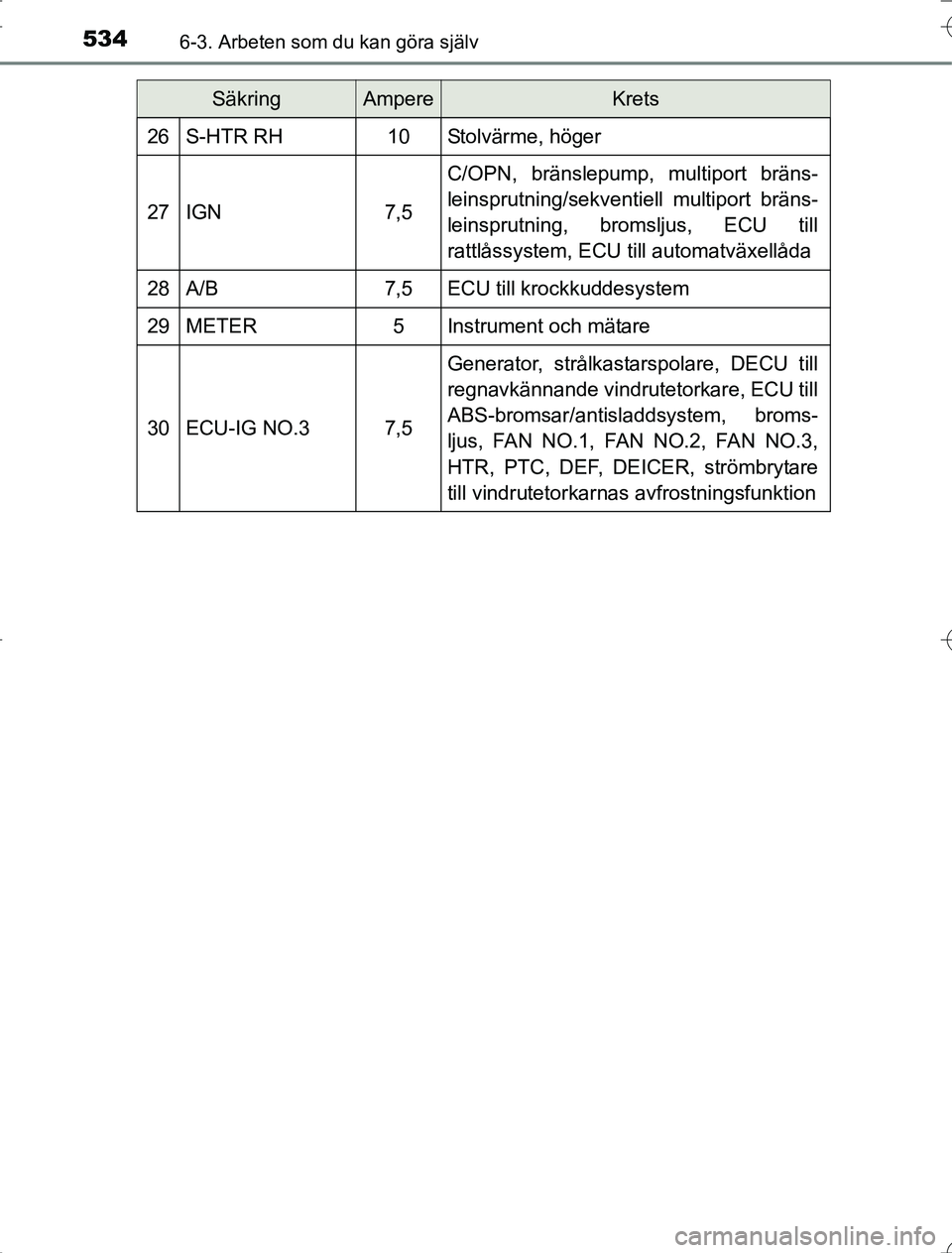

26S-HTR RH10Stolvärme, höger
27IGN7,5
C/OPN, bränslepump, multiport bräns-
leinsprutning/sekventiell multiport bräns-
leinsprutning, bromsljus, ECU till
rattlåssystem, ECU till automatväxellåda
28A/B7,5ECU till krockkuddesystem
29METER5Instrument och mätare
30ECU-IG NO.37,5
Generator, strålkastarspolare, DECU till
regnavkännande vindrutetorkare, ECU till
ABS-bromsar/antisladdsystem, broms-
ljus, FAN NO.1, FAN NO.2, FAN NO.3,
HTR, PTC, DEF, DEICER, strömbrytare
till vindrutetorkarnas avfrostningsfunktion
SäkringAmpereKrets
RAV4_OM_OM42A21SE_(SE).book Page 534 Wednesday, January 21, 2015 6:56 PM

5356-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

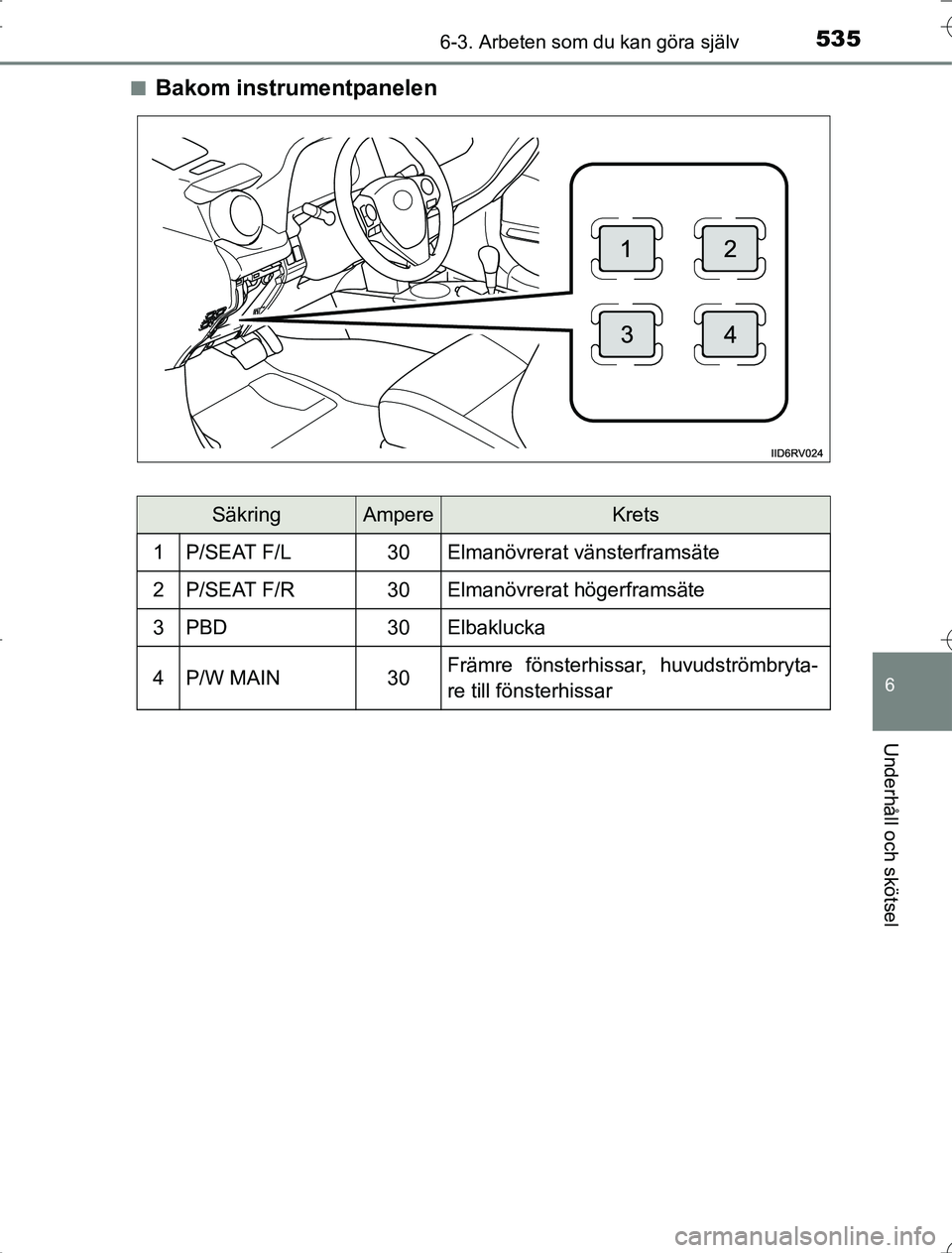

Bakom instrumentpanelen
SäkringAmpereKrets
1P/SEAT F/L30Elmanövrerat vänsterframsäte
2P/SEAT F/R30Elmanövrerat högerframsäte
3PBD30Elbaklucka
4P/W MAIN30Främre fönsterhissar, huvudströmbryta-
re till fönsterhissar
RAV4_OM_OM42A21SE_(SE).book Page 535
Wednesday, January 21, 2015 6:56 PM

5366-3. Arbeten som du kan göra själv
OM42A21

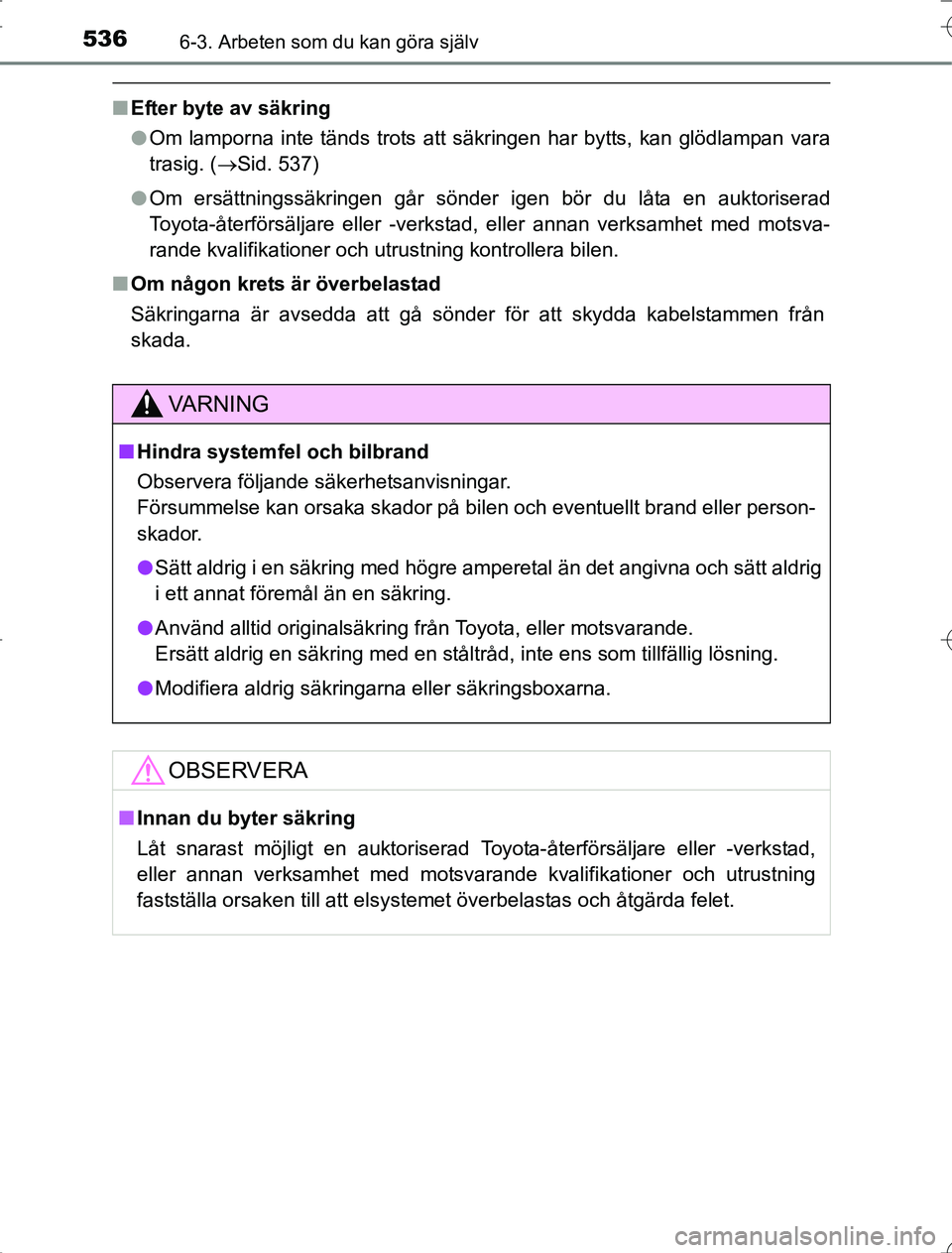

nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 537)
l Om ersättningssäkringen går sönder igen bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verksamhet med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
VA R N I N G
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad,
eller annan verksamhet med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
RAV4_OM_OM42A21SE_(SE).book Page 536 Wednesday, January 21, 2015 6:56 PM

537
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
OM42A21

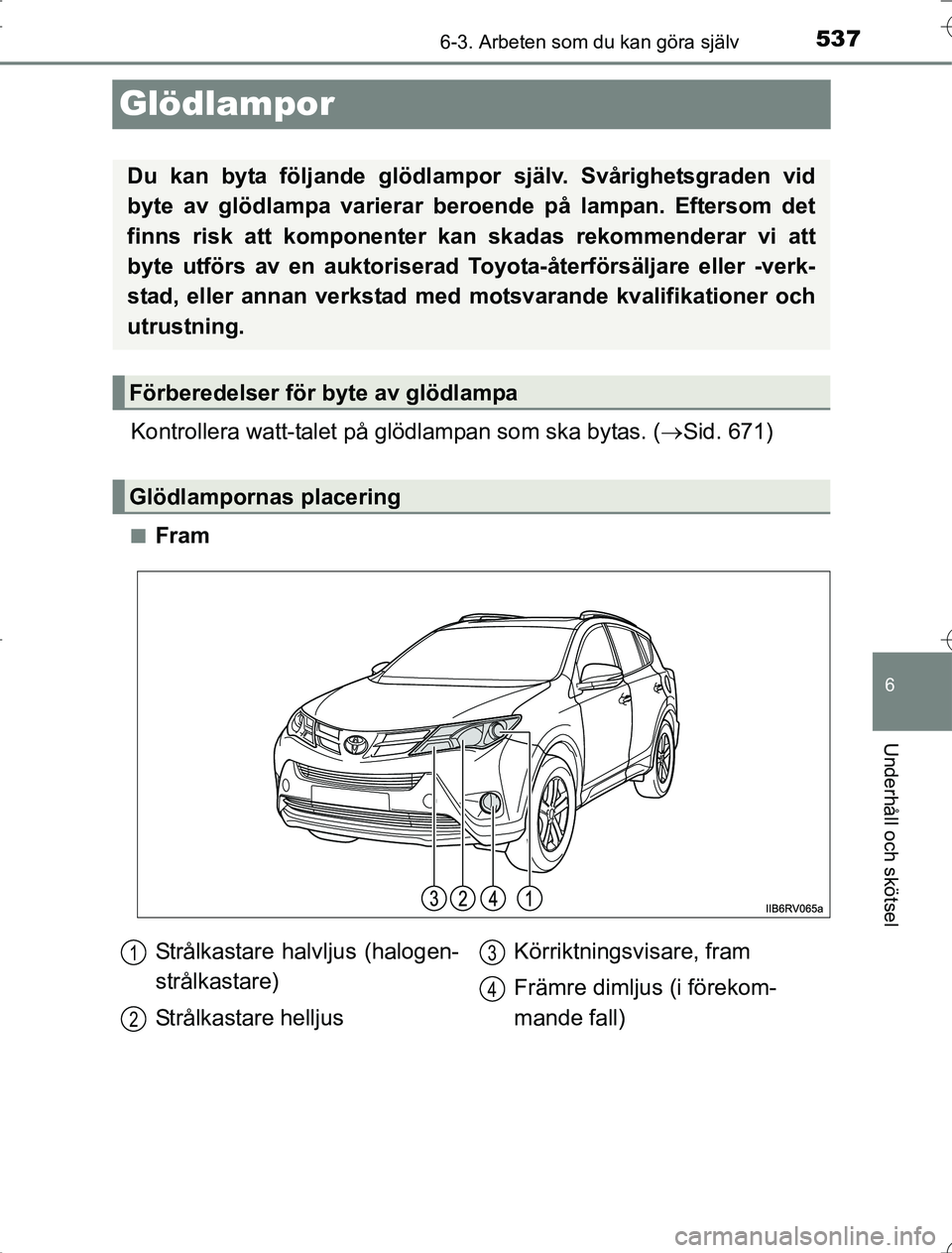

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 671)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller -verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare halvljus (halogen-
strålkastare)
Strålkastare helljus Körriktningsvisare, fram
Främre dimljus (i förekom-
mande fall)1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 537
Wednesday, January 21, 2015 6:56 PM

5386-3. Arbeten som du kan göra själv
OM42A21n

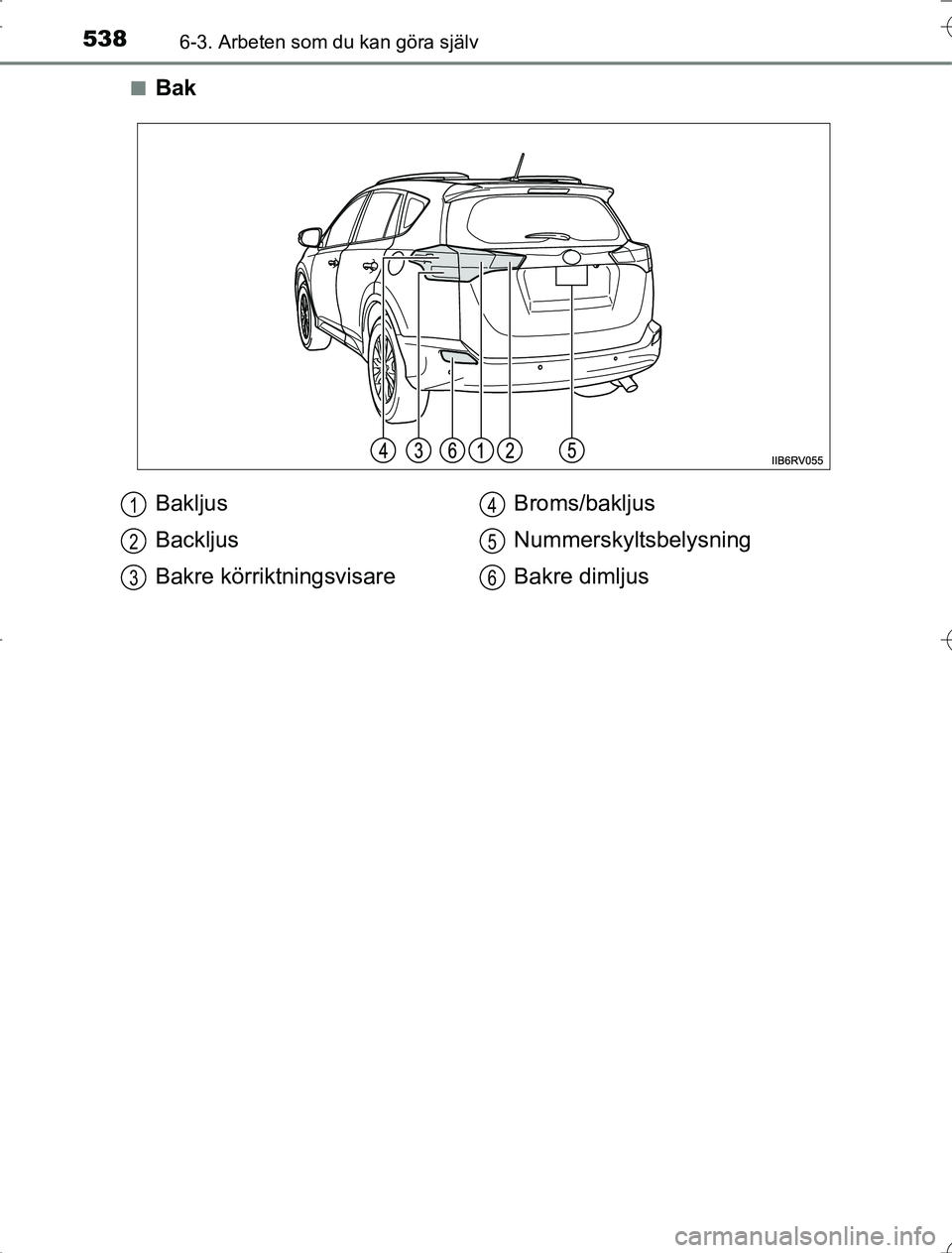

Bak
Bakljus
Backljus
Bakre körriktningsvisare
Broms/bakljus
Nummerskyltsbelysning
Bakre dimljus1
2
3
4
5
6
RAV4_OM_OM42A21SE_(SE).book Page 538
Wednesday, January 21, 2015 6:56 PM

5396-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

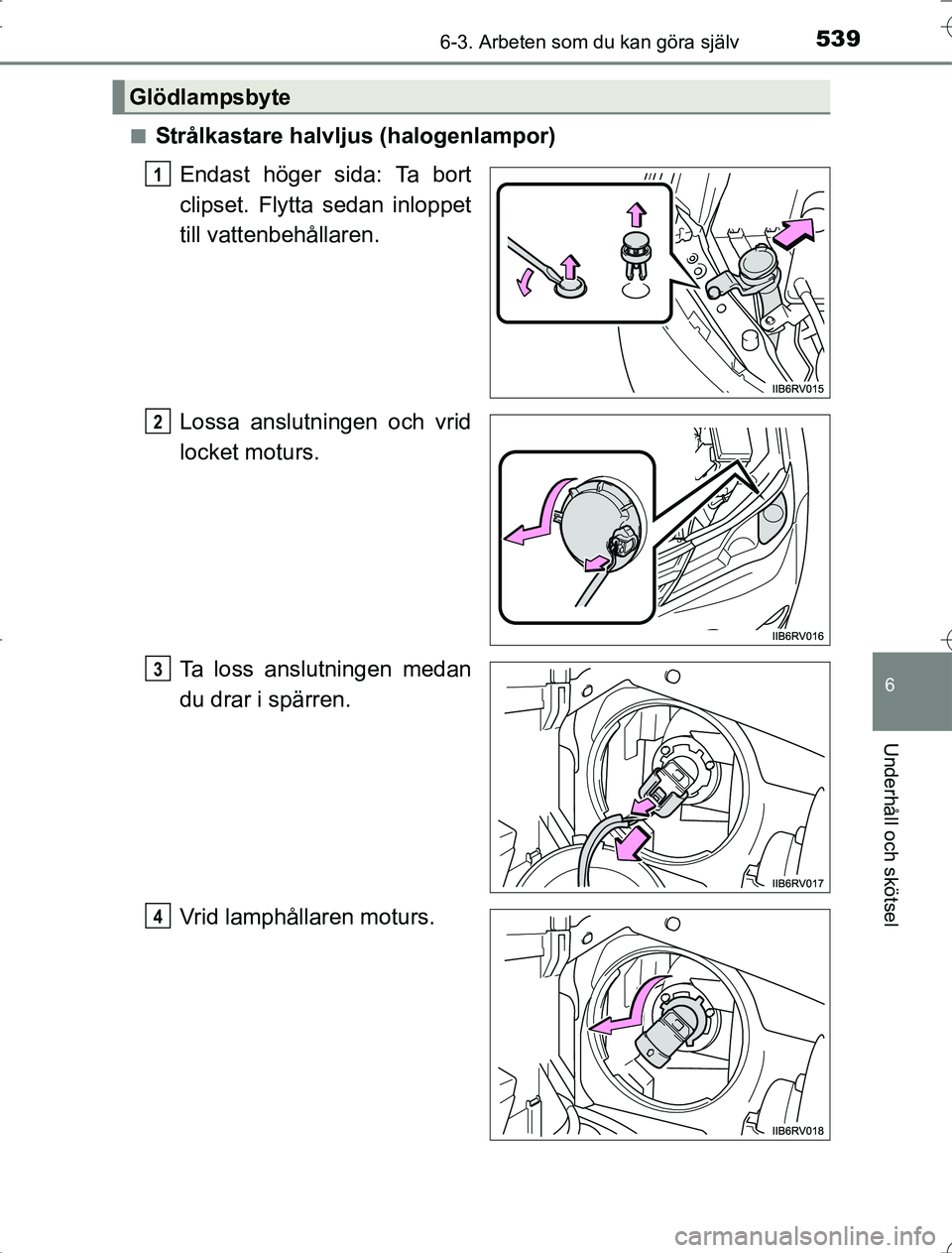

Strålkastare halvljus (halogenlampor)
Endast höger sida: Ta bort
clipset. Flytta sedan inloppet
till vattenbehållaren.
Lossa anslutningen och vrid
locket moturs.
Ta loss anslutningen medan
du drar i spärren.
Vrid lamphållaren moturs.
Glödlampsbyte
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 539 Wednesday, January 21, 2015 6:56 PM

5406-3. Arbeten som du kan göra själv
OM42A21

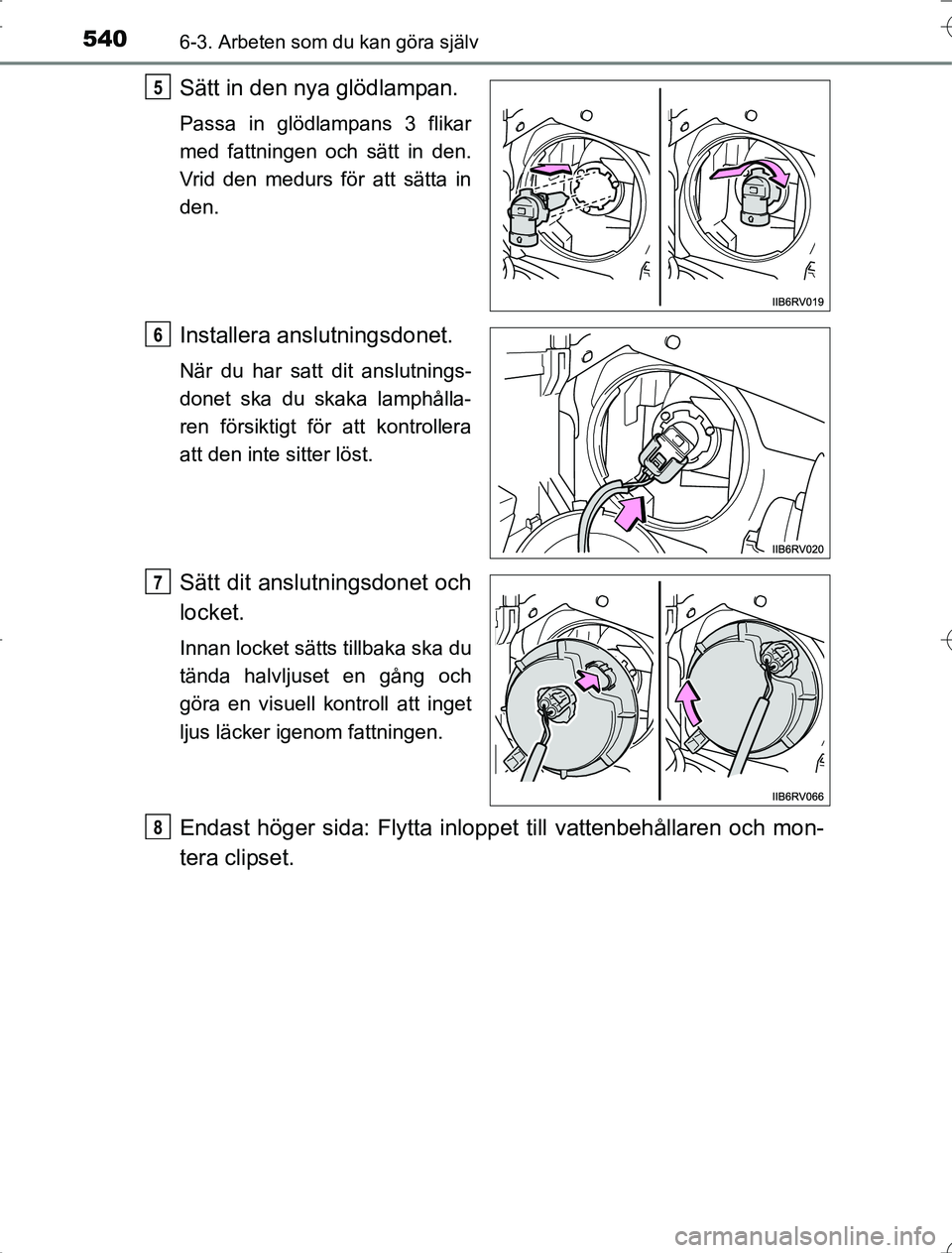

Sätt in den nya glödlampan.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
Installera anslutningsdonet.
När du har satt dit anslutnings-
donet ska du skaka lamphålla-
ren försiktigt för att kontrollera
att den inte sitter löst.
Sätt dit anslutningsdonet och
locket.
Innan locket sätts tillbaka ska du
tända halvljuset en gång och
göra en visuell kontroll att inget
ljus läcker igenom fattningen.
Endast höger sida: Flytta inloppet till vattenbehållaren och mon-
tera clipset.
5
6
7
8
