TOYOTA RAV4 2014 Manuale duso (in Italian)

6016-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A25L_(EL)■

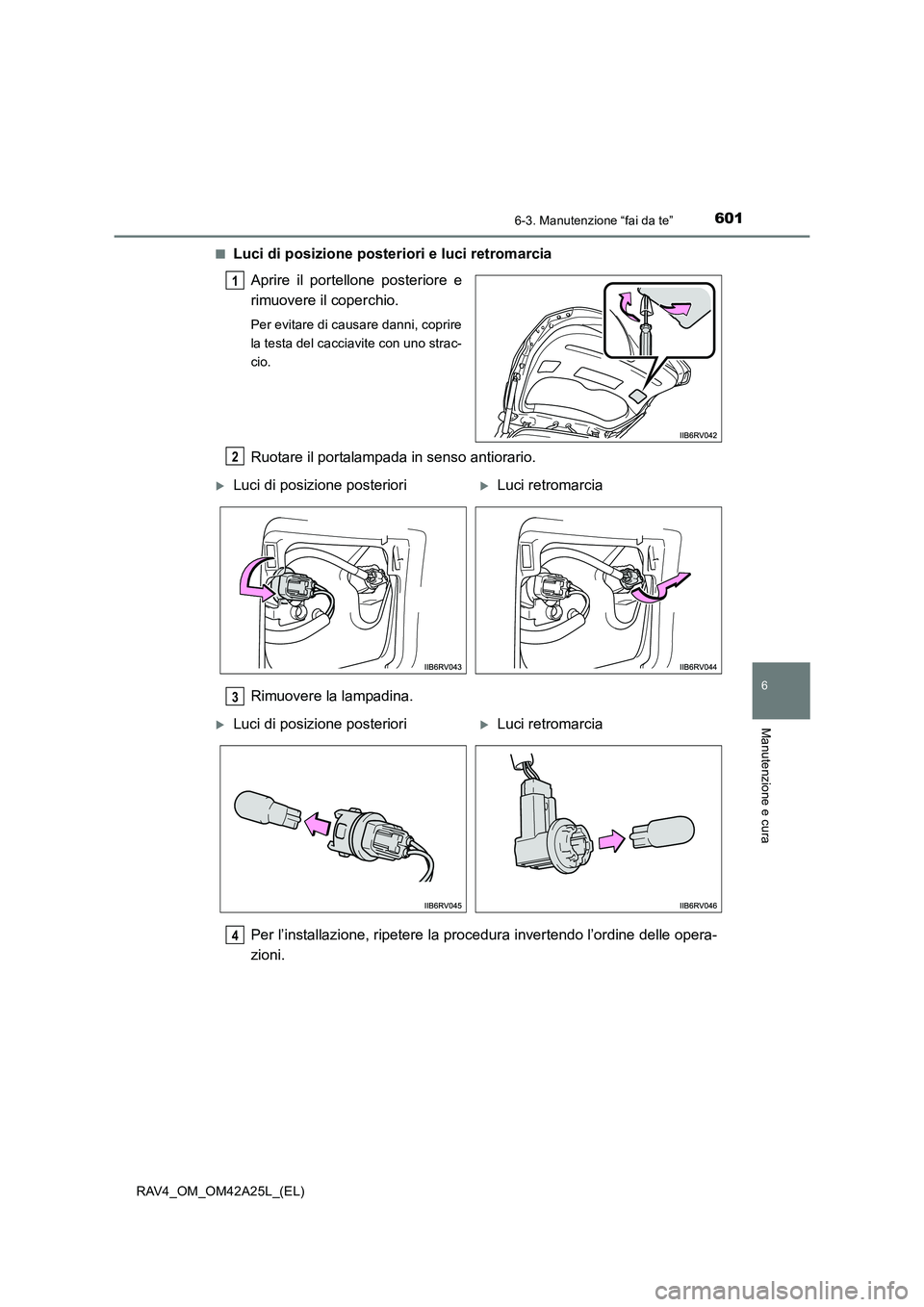

Luci di posizione posteriori e luci retromarcia
Aprire il portellone posteriore e
rimuovere il coperchio.
Per evitare di causare danni, coprire
la testa del cacciavite con uno strac-
cio.
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
XLuci di posizione posterioriXLuci retromarcia
3
XLuci di posizione posterioriXLuci retromarcia
4

6026-3. Manutenzione “fai da te”
RAV4_OM_OM42A25L_(EL)■

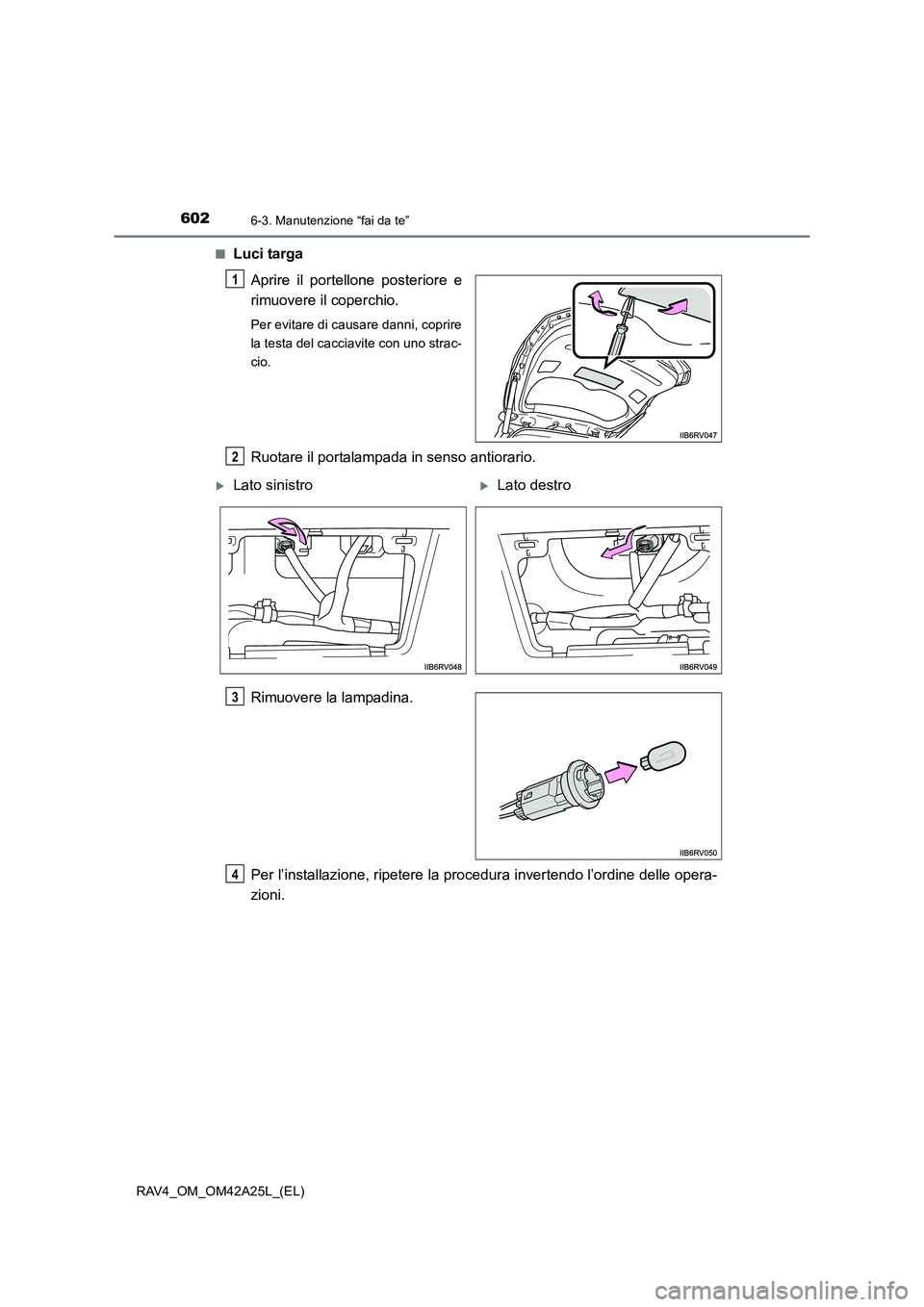

Luci targa
Aprire il portellone posteriore e
rimuovere il coperchio.
Per evitare di causare danni, coprire
la testa del cacciavite con uno strac-
cio.
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
XLato sinistroXLato destro
3
4

6036-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A25L_(EL)■
Luci retronebbia
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la
procedura invertendo l’ordine
delle operazioni.
Dopo aver fissato il portalampada,
assicurarsi che la protezione in
gomma sia montata in modo cor-
retto.
1
2
Protezione
in gomma
3

6046-3. Manutenzione “fai da te”
RAV4_OM_OM42A25L_(EL)■
Sostituzione delle seguenti lampadine
Se si brucia una delle lampadine elencate di seguito, farla sostituire da un
concessionario o da un’officina autorizzata Toyota, o da un altro professio-
nista debitamente qualificato ed attrezzato.
●
Fari anabbaglianti (fari a scarica di gas)
● Luci di posizione anteriori/luci diurne
● Indicatori di direzione laterali
● Terza luce di arresto
■Dopo aver spostato l’entrata del serbatoio del liquido lavafari
■ Fari a scarica di gas (se in dotazione)
Se la tensione verso le lampadine a scarica di gas è insufficiente, esse potrebbero non
accendersi o spegnersi temporaneamente. Le lampadine a scarica di gas si accen-
dono quando viene ripristinata la normale alimentazione.
■ Luci LED
Le luci di posizione anteriori/luci diurne, gli indicatori di direzione laterali e la terza luce
di arresto sono composti da un certo numero di LED. Se si brucia un LED, portare il
veicolo da un concessionario o un’officina autorizzata Toyota, o da un altro professio-
nista debitamente qualificato ed attrezzato, per far sostituire la luce. Dopo aver sostituito le lampadine, riportare
l’entrata del serbatoio del liquido lavafari nella
sua posizione originale usando la molletta.
Inserire
Premere
1
2

6056-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A25L_(EL)■

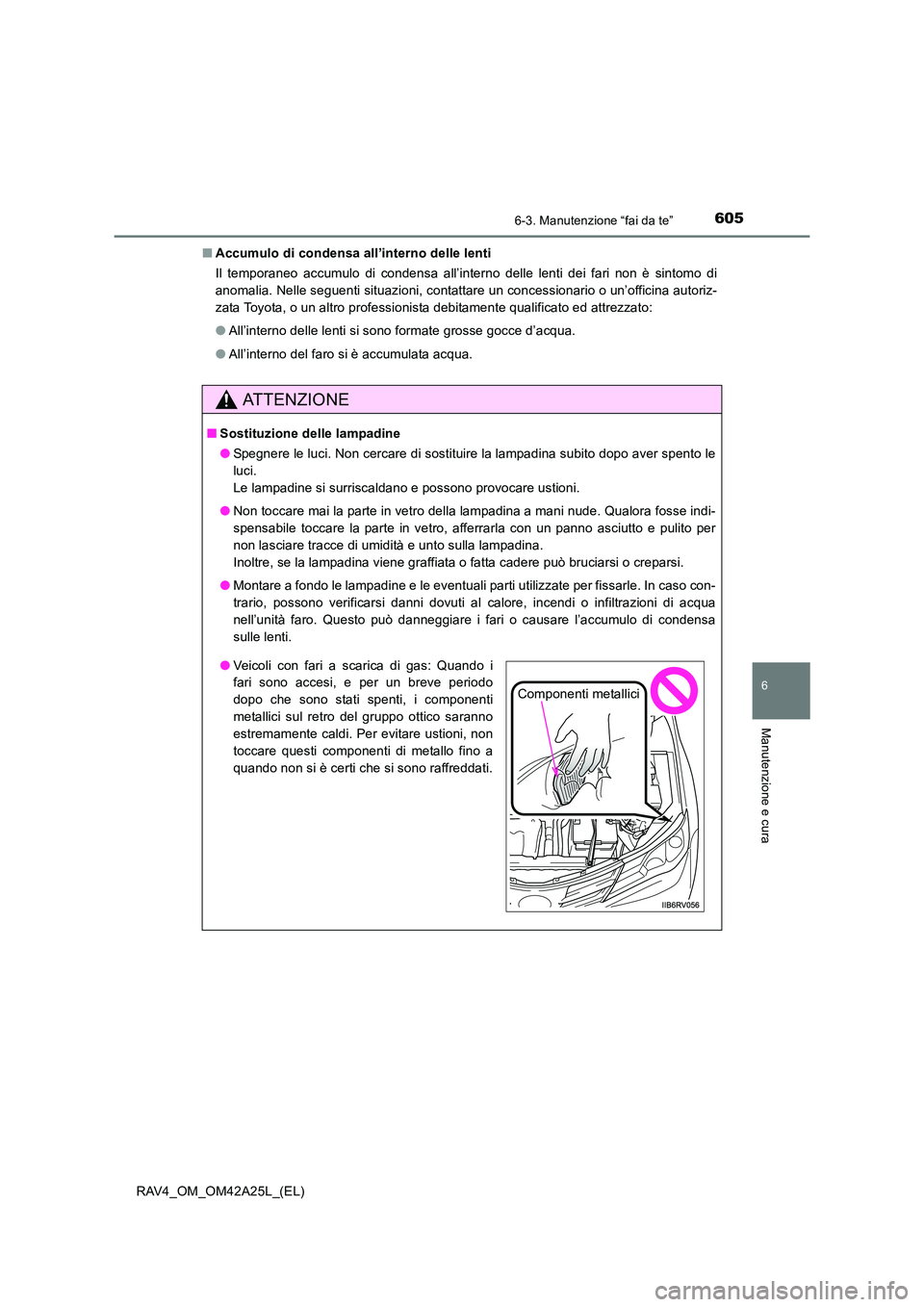

Accumulo di condensa all’interno delle lenti
Il temporaneo accumulo di condensa all’interno delle lenti dei fari non è sintomo di
anomalia. Nelle seguenti situazioni, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato:
●All’interno delle lenti si sono formate grosse gocce d’acqua.
● All’interno del faro si è accumulata acqua.
ATTENZIONE
■Sostituzione delle lampadine
●Spegnere le luci. Non cercare di sostituire la lampadina subito dopo aver spento le
luci.
Le lampadine si surriscaldano e possono provocare ustioni.
● Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indi-
spensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per
non lasciare tracce di umidità e unto sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o creparsi.
● Montare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso con-
trario, possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua
nell’unità faro. Questo può danneggiare i fari o causare l’accumulo di condensa
sulle lenti.
●Veicoli con fari a scarica di gas: Quando i
fari sono accesi, e per un breve periodo
dopo che sono stati spenti, i componenti
metallici sul retro del gruppo ottico saranno
estremamente caldi. Per evitare ustioni, non
toccare questi componenti di metallo fino a
quando non si è certi che si sono raffreddati.
Componenti metallici

6066-3. Manutenzione “fai da te”
RAV4_OM_OM42A25L_(EL)

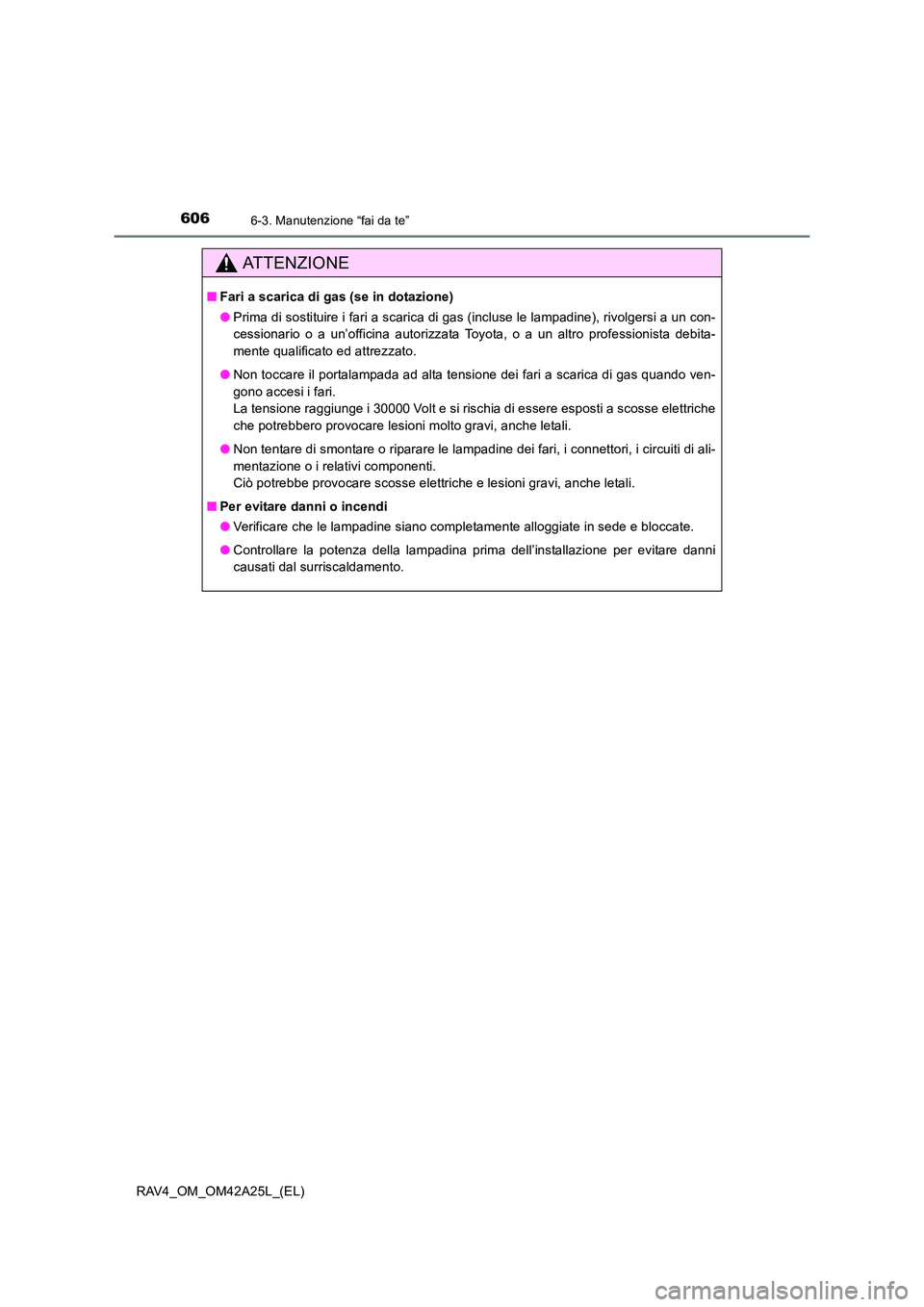

ATTENZIONE
■Fari a scarica di gas (se in dotazione)
●Prima di sostituire i fari a scarica di gas (incluse le lampadine), rivolgersi a un con-
cessionario o a un’officina autorizzata Toyota, o a un altro professionista debita-
mente qualificato ed attrezzato.
● Non toccare il portalampada ad alta tensione dei fari a scarica di gas quando ven-
gono accesi i fari.
La tensione raggiunge i 30000 Volt e si rischia di essere esposti a scosse elettriche
che potrebbero provocare lesioni molto gravi, anche letali.
● Non tentare di smontare o riparare le lampadine dei fari, i connettori, i circuiti di ali-
mentazione o i relativi componenti.
Ciò potrebbe provocare scosse elettriche e lesioni gravi, anche letali.
■ Per evitare danni o incendi
●Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
● Controllare la potenza della lampadina prima dell’installazione per evitare danni
causati dal surriscaldamento.

607
7Se si verifica un problema
RAV4_OM_OM42A25L_(EL)7-1. Informazioni fondamentali
Luci di emergenza ...................608
Se si deve fermare il veicolo in caso di emergenza ............609 7-2. Azioni da intraprendere in una
situazione di emergenza
Se il veicolo deve essere trainato .................................. 611
Se si ritiene che ci sia qualcosa di anomalo ............. 617
Sistema di esclusione della pompa carburante
(solo motore a benzina) ........ 618
Se si accende una spia di allarme o suona un cicalino
di allarme .............................. 619
Se viene visualizzato un messaggio di allarme ....... 628
Se si fora uno pneumatico (veicoli con ruota di
scorta) ................................... 647
Se si fora uno pneumatico (veicoli senza di ruota di
scorta) ................................... 662
Se il motore non si avvia ......... 678
Se non è possibile spostare la leva del cambio da P
(ad eccezione del cambio
manuale) ............................... 680
Se la chiave elettronica non funziona correttamente
(veicoli dotati di sistema
di accesso e avviamento
intelligente) ........................... 681
Se la batteria del veicolo è scarica ............................... 685
Se il veicolo si surriscalda ....... 692
Se finisce il carburante e in caso di stallo del motore
(solo motore diesel) .............. 695
Se il veicolo rimane bloccato ................................ 696

6087-1. Informazioni fondamentali
RAV4_OM_OM42A25L_(EL)

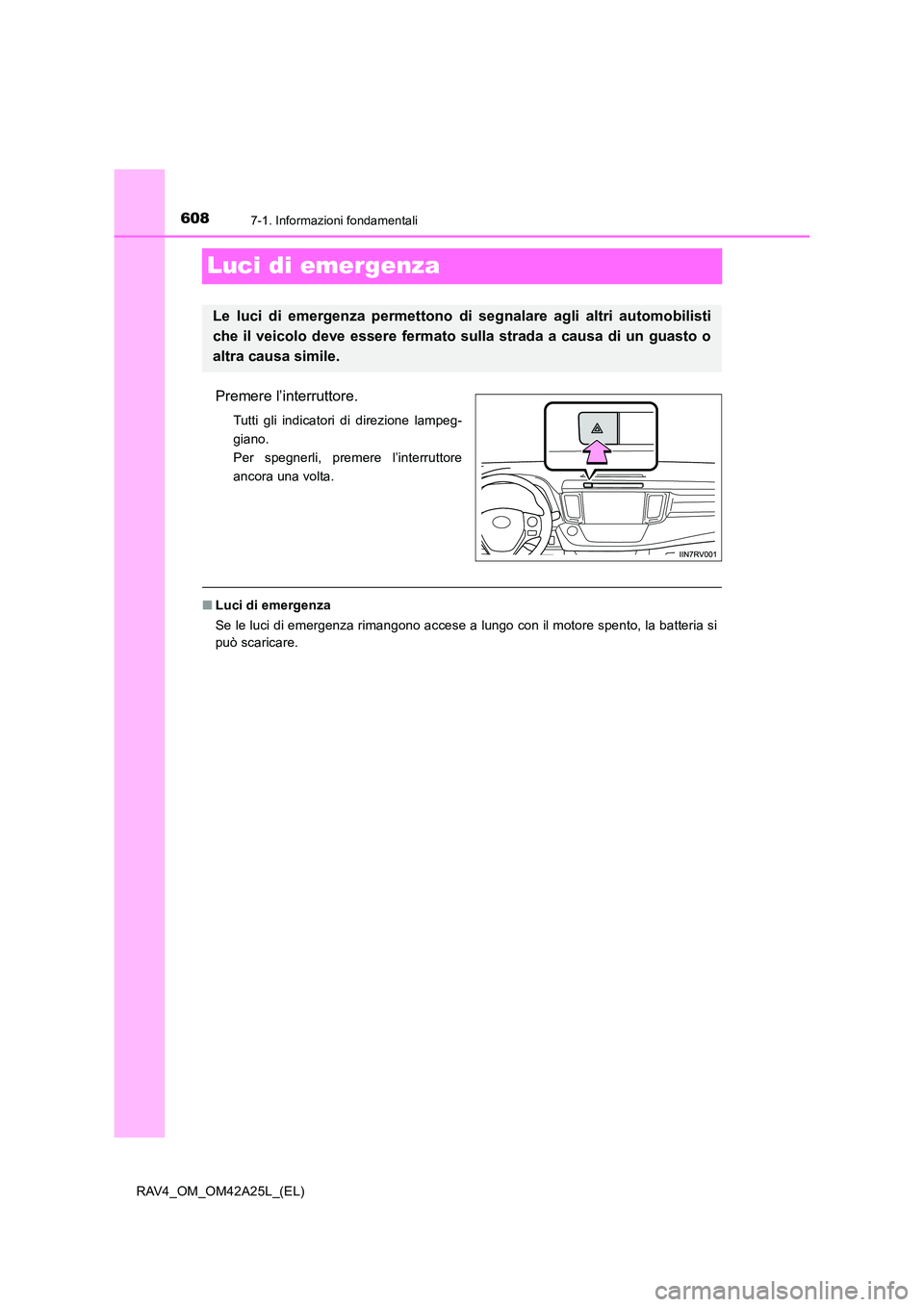

Luci di emergenza
Premere l’interruttore.
Tutti gli indicatori di direzione lampeg-
giano.
Per spegnerli, premere l’interruttore
ancora una volta.
■Luci di emergenza
Se le luci di emergenza rimangono accese a lungo con il motore spento, la batteria si
può scaricare.
Le luci di emergenza permettono di segnalare agli altri automobilisti
che il veicolo deve essere fermato sulla strada a causa di un guasto o
altra causa simile.

609
7
7-1. Informazioni fondamentali
Se si verifica un problema
RAV4_OM_OM42A25L_(EL)

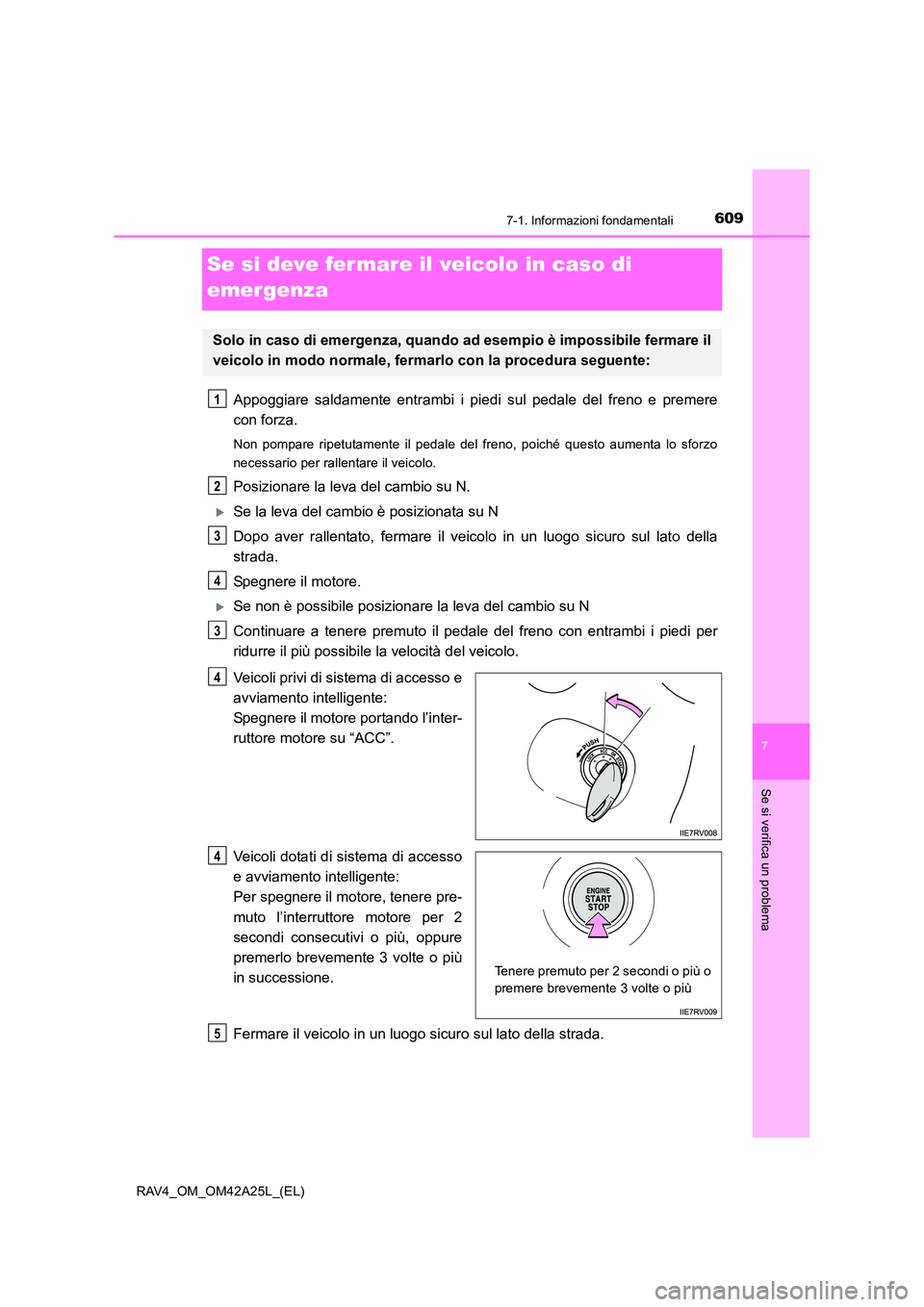

Se si deve fermare il veicolo in caso di
emergenza
Appoggiare saldamente entrambi i piedi sul pedale del freno e premere
con forza.
Non pompare ripetutamente il pedale del freno, poiché questo aumenta lo sforzo
necessario per rallentare il veicolo.
Posizionare la leva del cambio su N.
XSe la leva del cambio è posizionata su N
Dopo aver rallentato, fermare il veicolo in un luogo sicuro sul lato della
strada.
Spegnere il motore.
XSe non è possibile posizionare la leva del cambio su N
Continuare a tenere premuto il pedale del freno con entrambi i piedi per
ridurre il più possibile la velocità del veicolo.
Veicoli privi di sistema di accesso e
avviamento intelligente:
Spegnere il motore portando l’inter-
ruttore motore su “ACC”.
Veicoli dotati di sistema di accesso
e avviamento intelligente:
Per spegnere il motore, tenere pre-
muto l’interruttore motore per 2
secondi consecutivi o più, oppure
premerlo brevemente 3 volte o più
in successione.
Fermare il veicolo in un luogo sicuro sul lato della strada.
Solo in caso di emergenza, quando ad esempio è impossibile fermare il
veicolo in modo normale, fermarlo con la procedura seguente:
1
2
3
4
3
4
Tenere premuto per 2 secondi o più o
premere brevemente 3 volte o più
4
5

6107-1. Informazioni fondamentali
RAV4_OM_OM42A25L_(EL)
ATTENZIONE
■Se il motore deve essere spento durante la guida
●Il servofreno e il servosterzo smetteranno di funzionare, rendendo il pedale del
freno più duro da premere e il volante più pesante da girare. Rallentare il veicolo il
più possibile prima di spegnere il motore.
● Veicoli privi di sistema di accesso e avviamento intelligente: non provare mai a
rimuovere la chiave, poiché questo bloccherebbe il volante.
