TOYOTA RAV4 2014 Návod na použitie (in Slovakian)

5816-3. Údržba svojpomocou
6
Údržba a starostlivos
ť
RAV4_OM_OM42A21SK_(EE)
*1: Vozidlá s motormi 3ZR-FE a 3ZR-FAE
*2: Vozidlá s motorom 2AR-FE
*3: Vozidlá s motorom 1AD-FTV
*4: Vozidlá s motormi 2AD-FTV a 2AD-FHV
*5: Vozidlá bez výbojkových svetlometov
*6: Vozidlá s výbojkovými svetlometmi

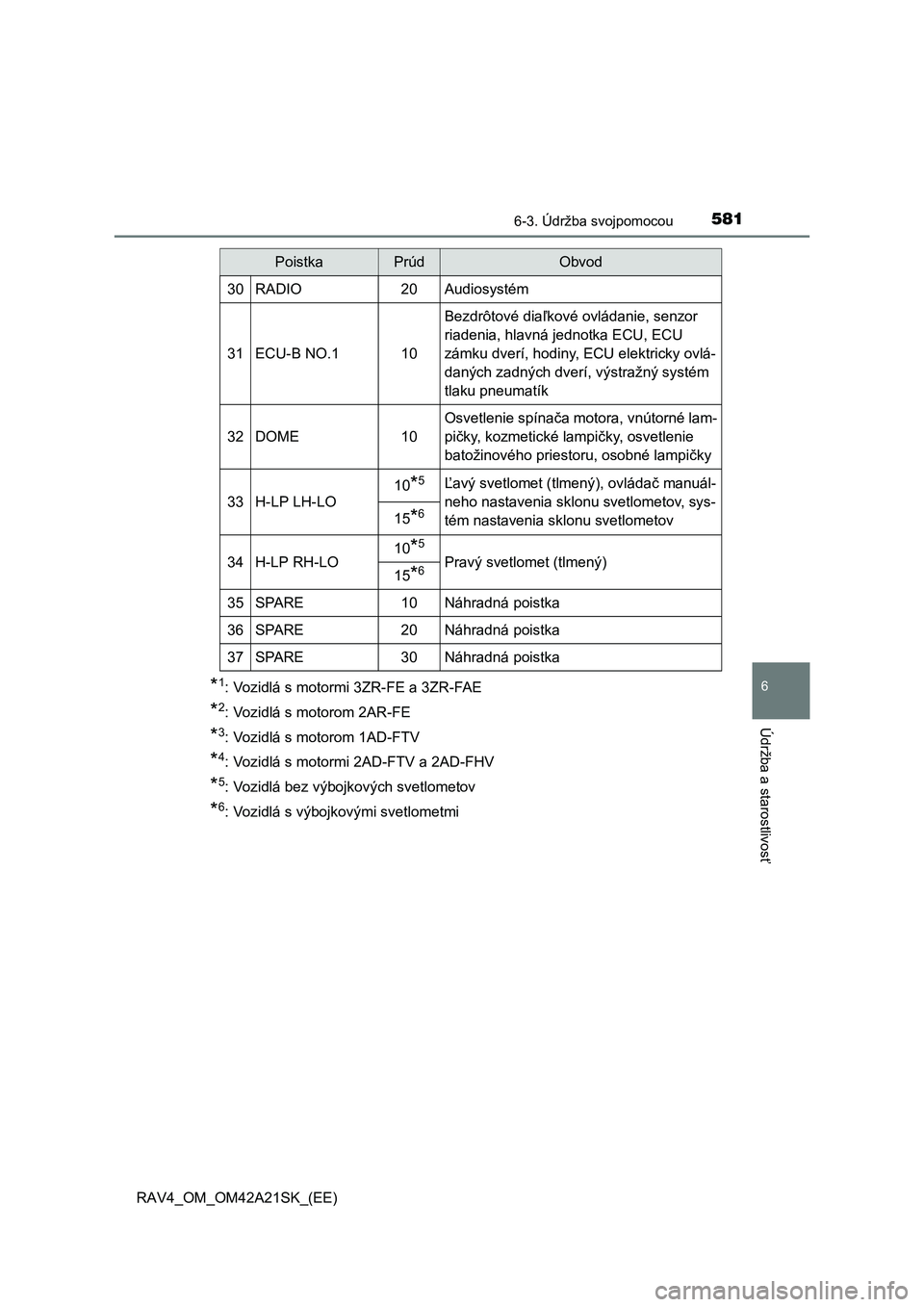

30RADIO20Audiosystém
31ECU-B NO.110
Bezdrôtové diaľkové ovládanie, senzor
riadenia, hlavná jednotka ECU, ECU
zámku dverí, hodiny, ECU elektricky ovlá-
daných zadných dverí, výstražný systém
tlaku pneumatík
32DOME10
Osvetlenie spína ča motora, vnútorné lam-
pi čky, kozmetické lampičky, osvetlenie
batožinového priestoru, osobné lampi čky
33H-LP LH-LO
10*5Ľavý svetlomet (tlmený), ovládač manuál-
neho nastavenia sklonu svetlometov, sys-
tém nastavenia sklonu svetlometov15*6
34H-LP RH-LO10*5 Pravý svetlomet (tlmený)15*6
35SPARE10Náhradná poistka
36SPARE20Náhradná poistka
37SPARE30Náhradná poistka
PoistkaPrúdObvod

5826-3. Údržba svojpomocou
RAV4_OM_OM42A21SK_(EE)

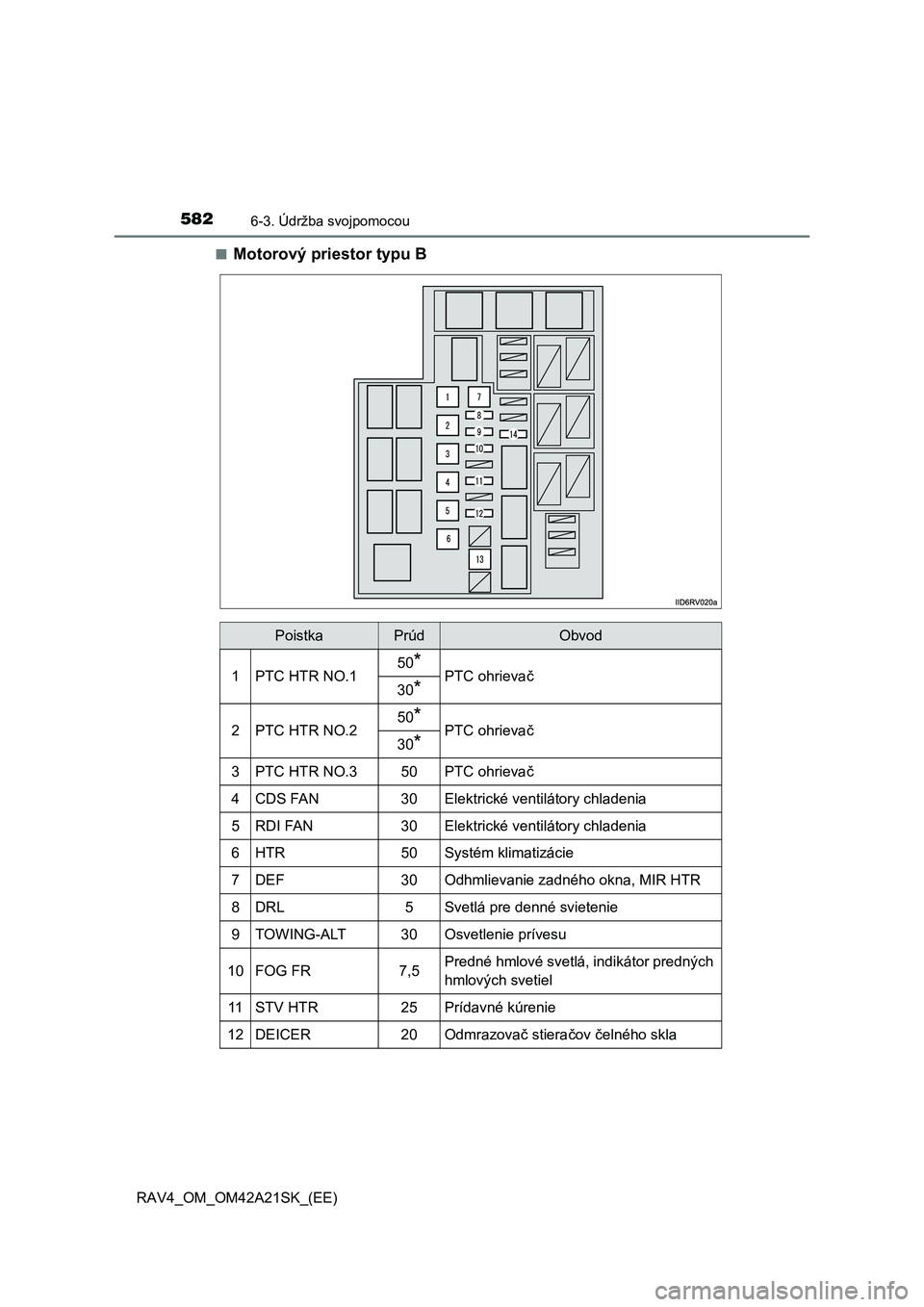

■Motorový priestor typu B
PoistkaPrúdObvod
1PTC HTR NO.150*PTC ohrieva č30*
2PTC HTR NO.250*PTC ohrievač30*
3PTC HTR NO.350PTC ohrievač
4CDS FAN30Elektrické ventilátory chladenia
5RDI FAN30Elektrické ventilátory chladenia
6HTR50Systém klimatizácie
7DEF30Odhmlievanie zadného okna, MIR HTR
8DRL5Svetlá pre denné svietenie
9TOWING-ALT30Osvetlenie prívesu
10FOG FR7,5Predné hmlové svetlá, indikátor predných
hmlových svetiel
11STV HTR25Prídavné kúrenie
12DEICER20Odmrazova č stieračov čelného skla

5836-3. Údržba svojpomocou
6
Údržba a starostlivos
ť
RAV4_OM_OM42A21SK_(EE)

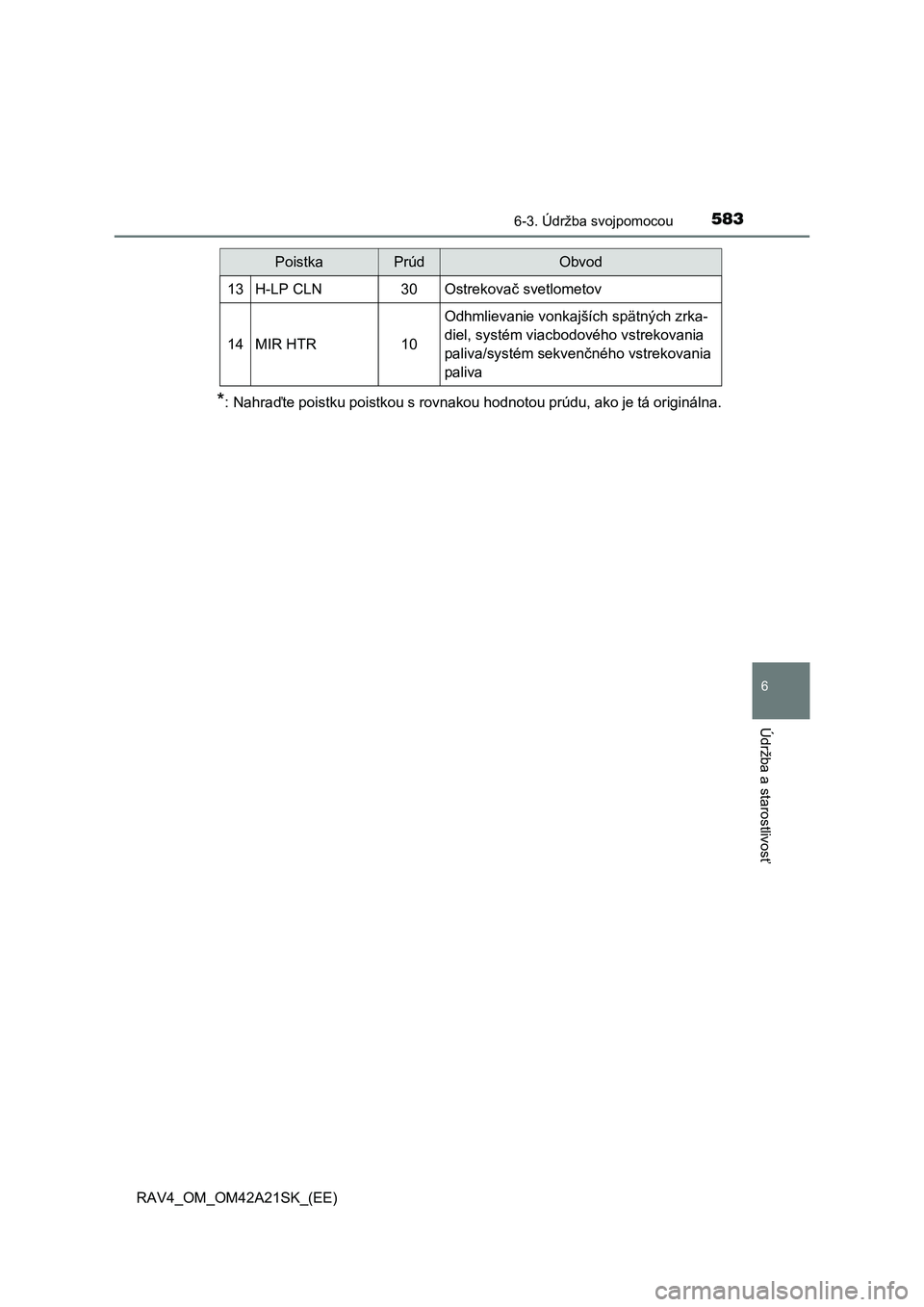

*: Nahraďte poistku poistkou s rovnakou hodnotou prúdu, ako je tá originálna.
13H-LP CLN30Ostrekovač svetlometov
14MIR HTR10
Odhmlievanie vonkajších spätných zrka-
diel, systém viacbodového vstrekovania
paliva/systém sekven čného vstrekovania
paliva
PoistkaPrúdObvod

5846-3. Údržba svojpomocou
RAV4_OM_OM42A21SK_(EE)
■Pod prístrojovým panelom
PoistkaPrúdObvod
1STOP7,5Brzdové svetlá
2S/ROOF10Strešné okno
3AM15IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC
4OBD7,5Palubný diagnostický systém
5D/L NO.220Systém centrálneho zamykania dverí (bo č-
né dvere), hlavná riadiaca jednotka ECU
6FOG RR7,5Zadné hmlové svetlá, indikátor zadných
hmlových svetiel
7D/L BACK10Systém centrálneho zamykania dverí
(zadné dvere)
8P/OUTLET NO.115Napájacie zásuvky
9DOOR D20Elektricky ovládané okno vodi ča
10DOOR R/R20Pravé elektricky ovládané zadné okno
11DOOR R/L20Ľavé elektricky ovládané zadné okno
12WIP RR15Stierač zadného okna
13WSH15Ostrekovač čelného skla, ostrekovač zad-
ného okna
14GAUGE7,5Cúvacie svetlá, systém Blind Spot Moni-
tor, vnútorné spätné zrkadlo
15WIP FR25Stiera če čelného skla, ECU stieračov čel-
ného skla so senzorom daž ďa
16SFT LOCK-ACC5ECU systému zámku radenia
17P/OUTLET NO.215Napájacie zásuvky

5856-3. Údržba svojpomocou
6
Údržba a starostlivos
ť
RAV4_OM_OM42A21SK_(EE)

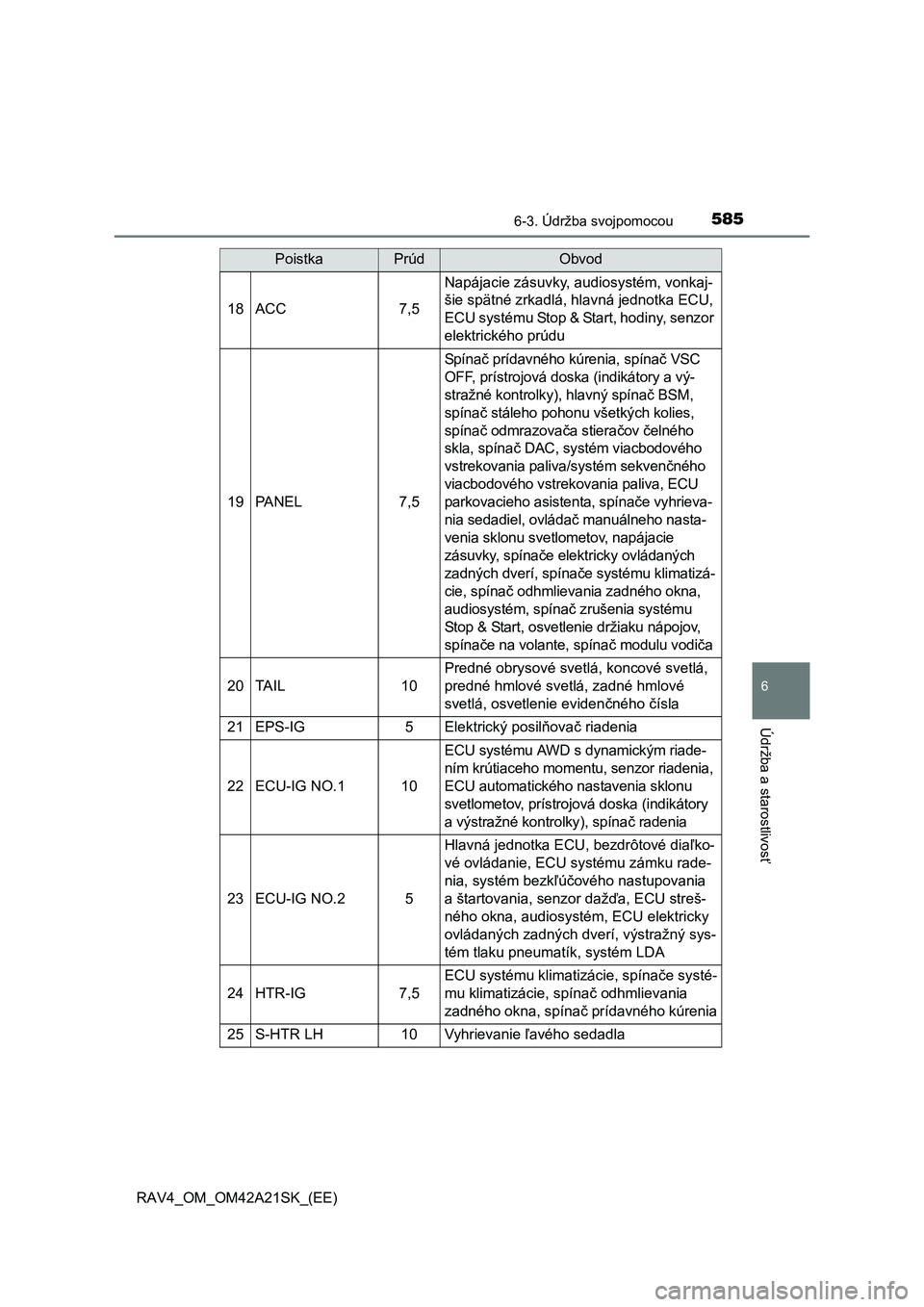

18ACC7,5
Napájacie zásuvky, audiosystém, vonkaj-
šie spätné zrkadlá, hlavná jednotka ECU,
ECU systému Stop & Start, hodiny, senzor
elektrického prúdu
19PA N E L7,5
Sp ína č prídavného kúrenia, spínač VSC
OFF, prístrojová doska (indikátory a vý-
stražné kontrolky), hlavný spína č BSM,
spína č stáleho pohonu všetkých kolies,
spína č odmrazovača stieračov čelného
skla, spína č DAC, systém viacbodového
vstrekovania paliva/systém sekven čného
viacbodového vstrekovania paliva, ECU
parkovacieho asistenta, spína če vyhrieva-
nia sedadiel, ovláda č manuálneho nasta-
venia sklonu svetlometov, napájacie
zásuvky, spína če elektricky ovládaných
zadných dverí, spína če systému klimatizá-
cie, spína č odhmlievania zadného okna,
audiosystém, spína č zrušenia systému
Stop & Start, osvetlenie držiaku nápojov,
spína če na volante, spínač modulu vodiča
20TA I L10
Predné obrysové svetlá, koncové svetlá,
predné hmlové svetlá, zadné hmlové
svetlá, osvetlenie eviden čného čísla
21EPS-IG5Elektrický posilňovač riadenia
22ECU-IG NO.110
ECU systému AWD s dynamickým riade-
ním krútiaceho momentu, senzor riadenia,
ECU automatického nastavenia sklonu
svetlometov, prístrojová doska (indikátory
a výstražné kontrolky), spína č radenia
23ECU-IG NO.25
Hlavná jednotka ECU, bezdrôtové diaľko-
vé ovládanie, ECU systému zámku rade-
nia, systém bezk ľúčového nastupovania
a štartovania, senzor daž ďa, ECU streš-
ného okna, audiosystém, ECU elektricky
ovládaných zadných dverí, výstražný sys-
tém tlaku pneumatík, systém LDA
24HTR-IG7,5
ECU systému klimatizácie, spína če systé-
mu klimatizácie, spína č odhmlievania
zadného okna, spína č prídavného kúrenia
25S-HTR LH10Vyhrievanie ľavého sedadla
PoistkaPrúdObvod

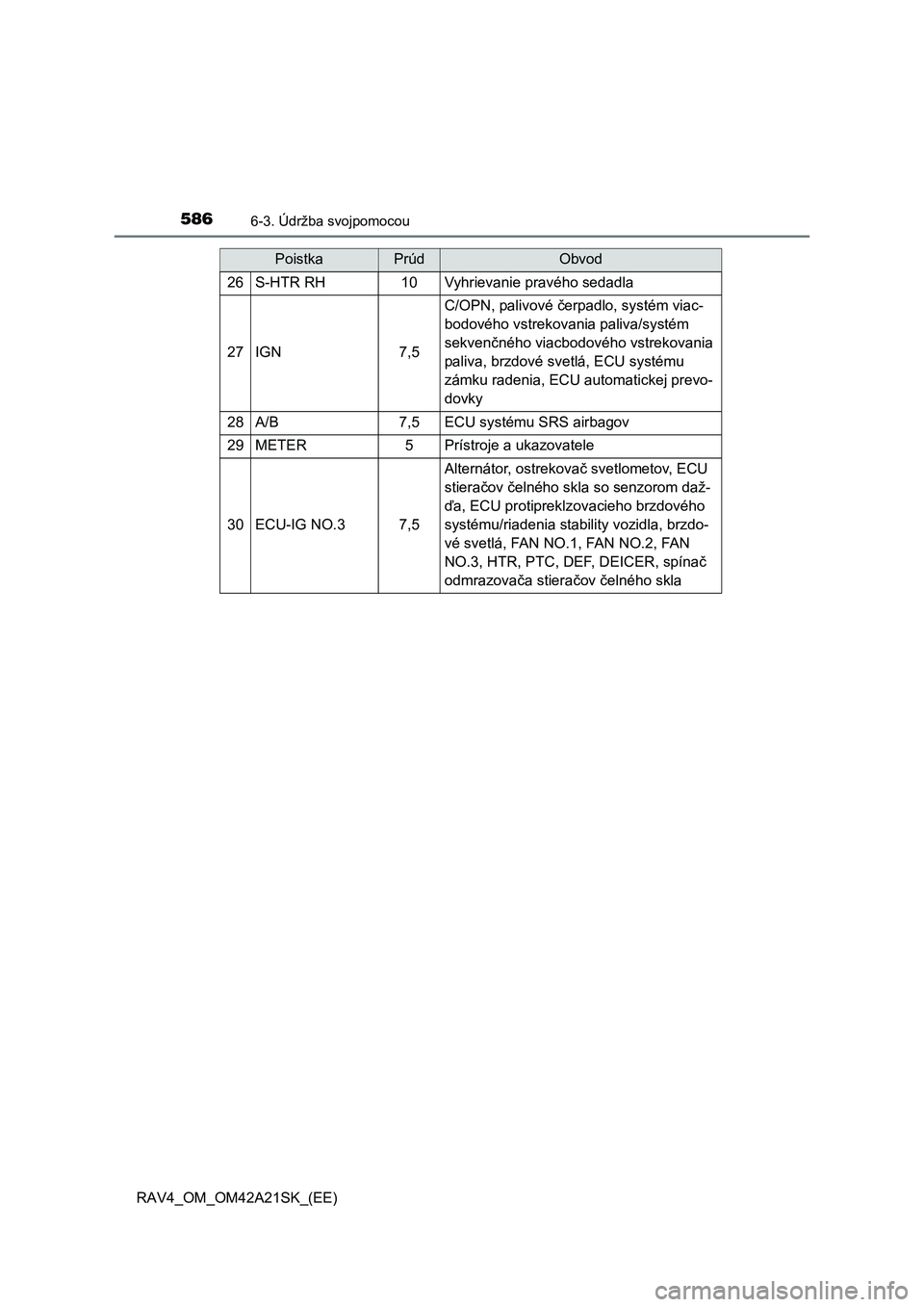

5866-3. Údržba svojpomocou
RAV4_OM_OM42A21SK_(EE)
26S-HTR RH10Vyhrievanie pravého sedadla
27IGN7,5
C/OPN, palivové čerpadlo, systém viac-
bodového vstrekovania paliva/systém
sekven čného viacbodového vstrekovania
paliva, brzdové svetlá, ECU systému
zámku radenia, ECU automatickej prevo-
dovky
28A/B7,5ECU systému SRS airbagov
29METER5Prístroje a ukazovatele
30ECU-IG NO.37,5
Alternátor, ostrekova č svetlometov, ECU
stiera čov čelného skla so senzorom daž-
ď a, ECU protipreklzovacieho brzdového
systému/riadenia stability vozidla, brzdo-
vé svetlá, FAN NO.1, FAN NO.2, FAN
NO.3, HTR, PTC, DEF, DEICER, spína č
odmrazova ča stieračov čelného skla
PoistkaPrúdObvod

5876-3. Údržba svojpomocou
6
Údržba a starostlivos
ť
RAV4_OM_OM42A21SK_(EE)

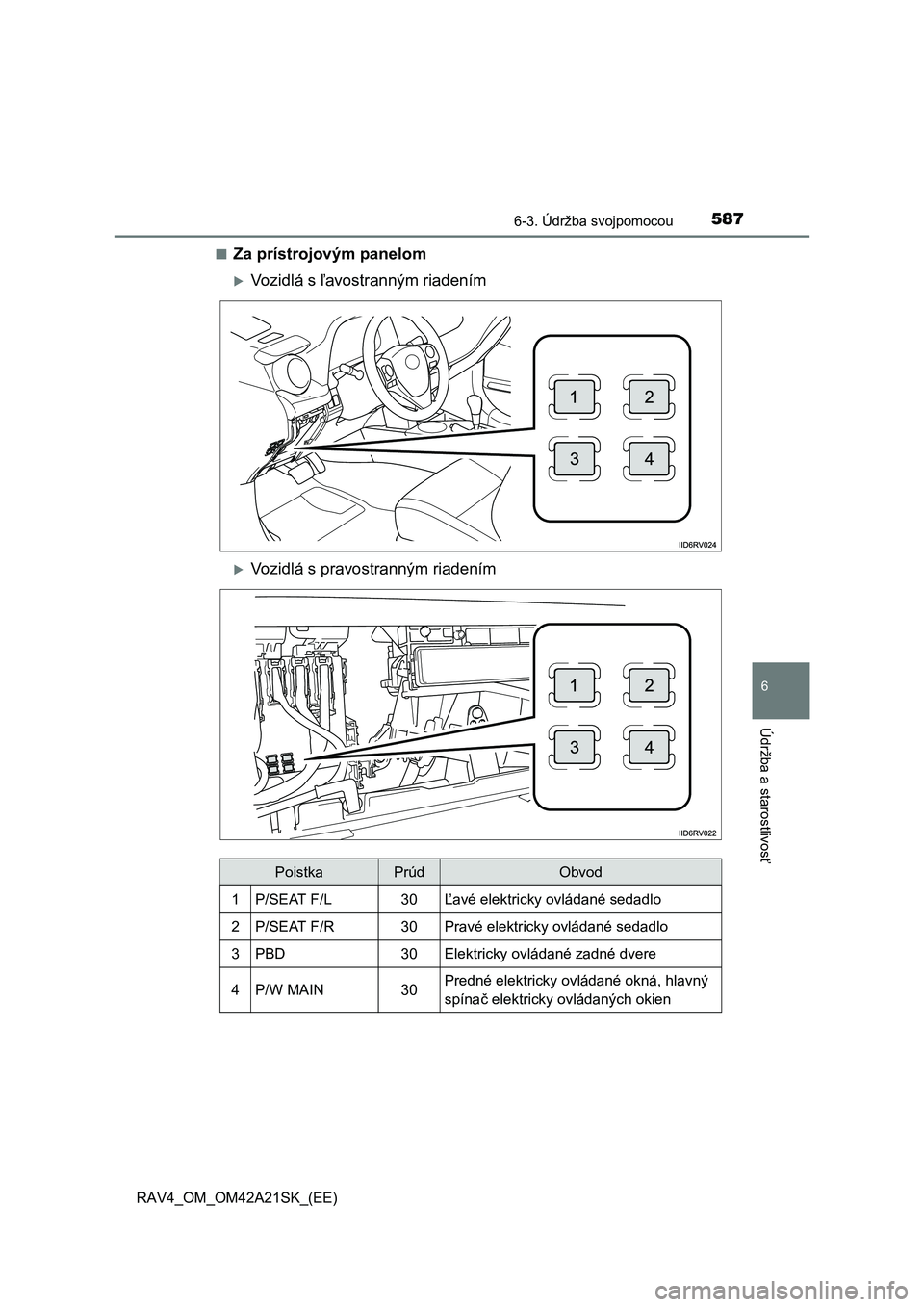

■Za prístrojovým panelom
Vozidlá s ľavostranným riadením
Vozidlá s pravostranným riadením
PoistkaPrúdObvod
1P/SEAT F/L30Ľavé elektricky ovládané sedadlo
2P/SEAT F/R30Pravé elektricky ovládané sedadlo
3PBD30Elektricky ovládané zadné dvere
4P/W MAIN30Predné elektricky ovládané okná, hlavný
spína č elektricky ovládaných okien

5886-3. Údržba svojpomocou
RAV4_OM_OM42A21SK_(EE)

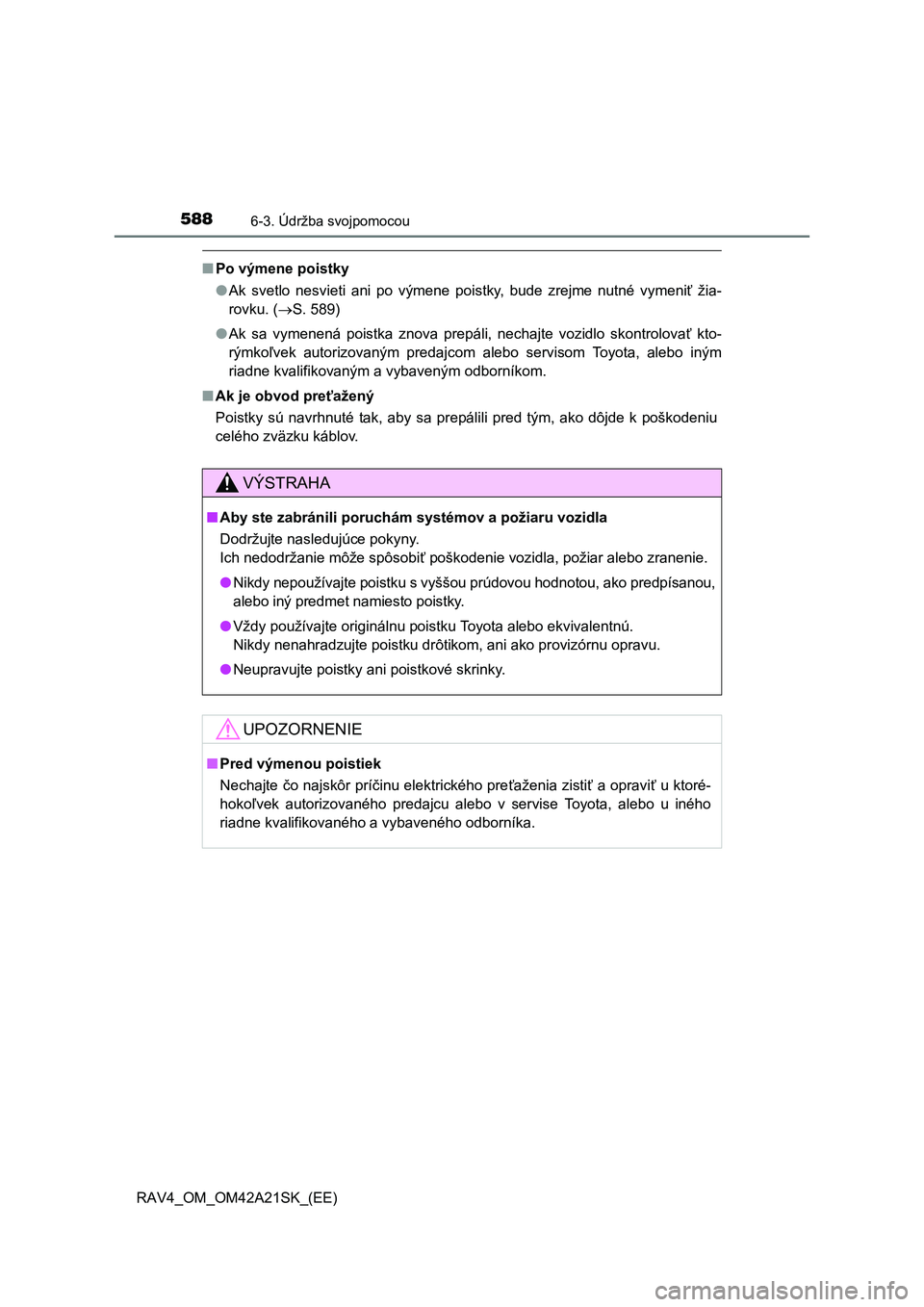

■Po výmene poistky
● Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. ( S. 589)
● Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmko ľvek autorizovaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
■ Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili pred tým, ako dôjde k poškodeniu
celého zväzku káblov.
VÝSTRAHA
■ Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobi ť poškodenie vozidla, požiar alebo zranenie.
● Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísanou,
alebo iný predmet namiesto poistky.
● Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
● Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktoré-
hoko ľvek autorizovaného predajcu alebo v servise Toyota, alebo u iného
riadne kvalifikovaného a vybaveného odborníka.

589
6
6-3. Údržba svojpomocou
Údržba a starostlivos
ť
RAV4_OM_OM42A21SK_(EE)

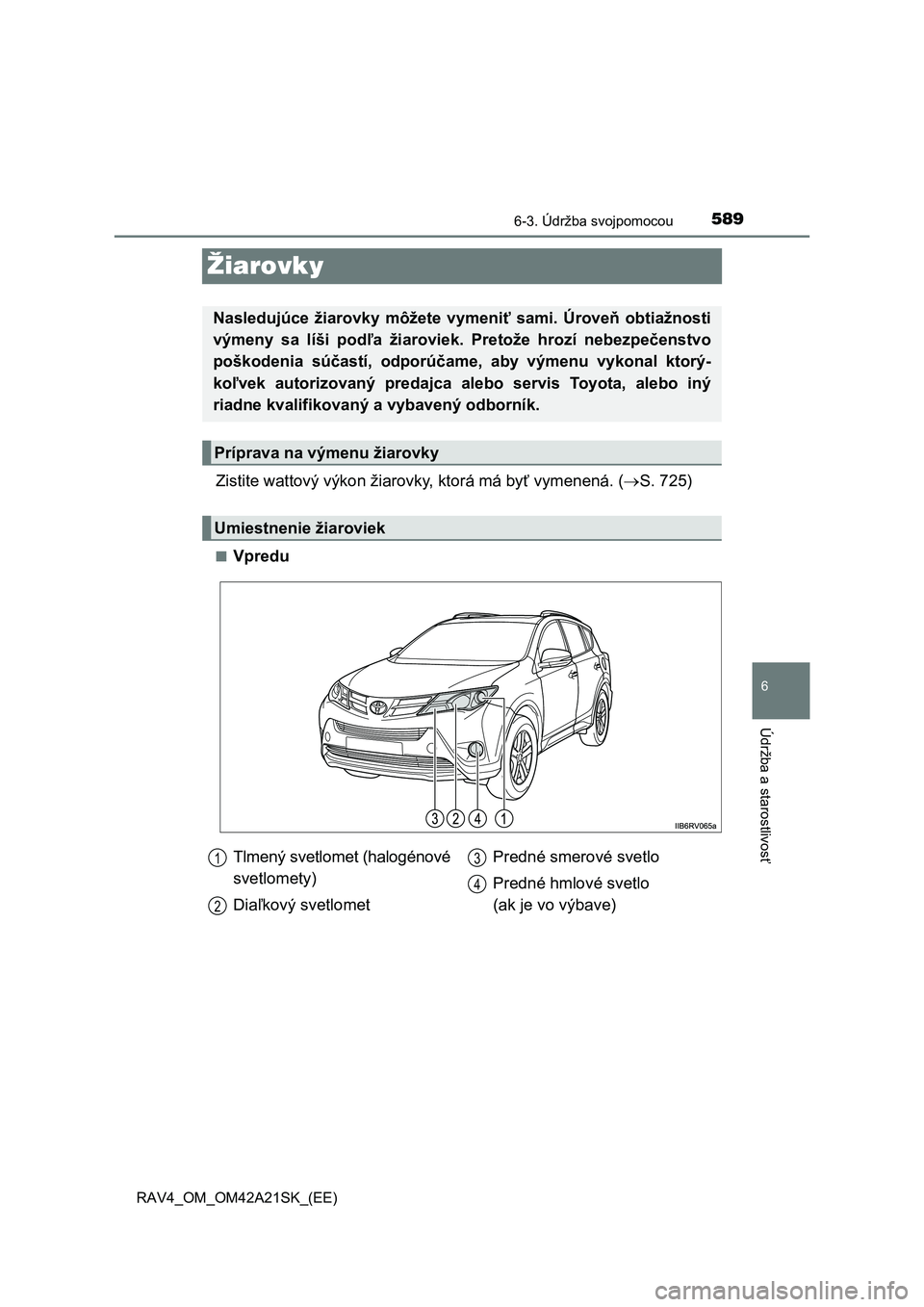

Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 725)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši pod ľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia sú častí, odporúčame, aby výmenu vykonal ktorý-
ko ľvek autorizovaný predajca alebo servis Toyota, alebo iný
riadne kvalifikovan ý a vybavený odborník.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Tlmený svetlomet (halogénové
svetlomety)
Dia ľkový svetlomet
Predné smerové svetlo
Predné hmlové svetlo
(ak je vo výbave)
1
2
3
4

5906-3. Údržba svojpomocou
RAV4_OM_OM42A21SK_(EE)

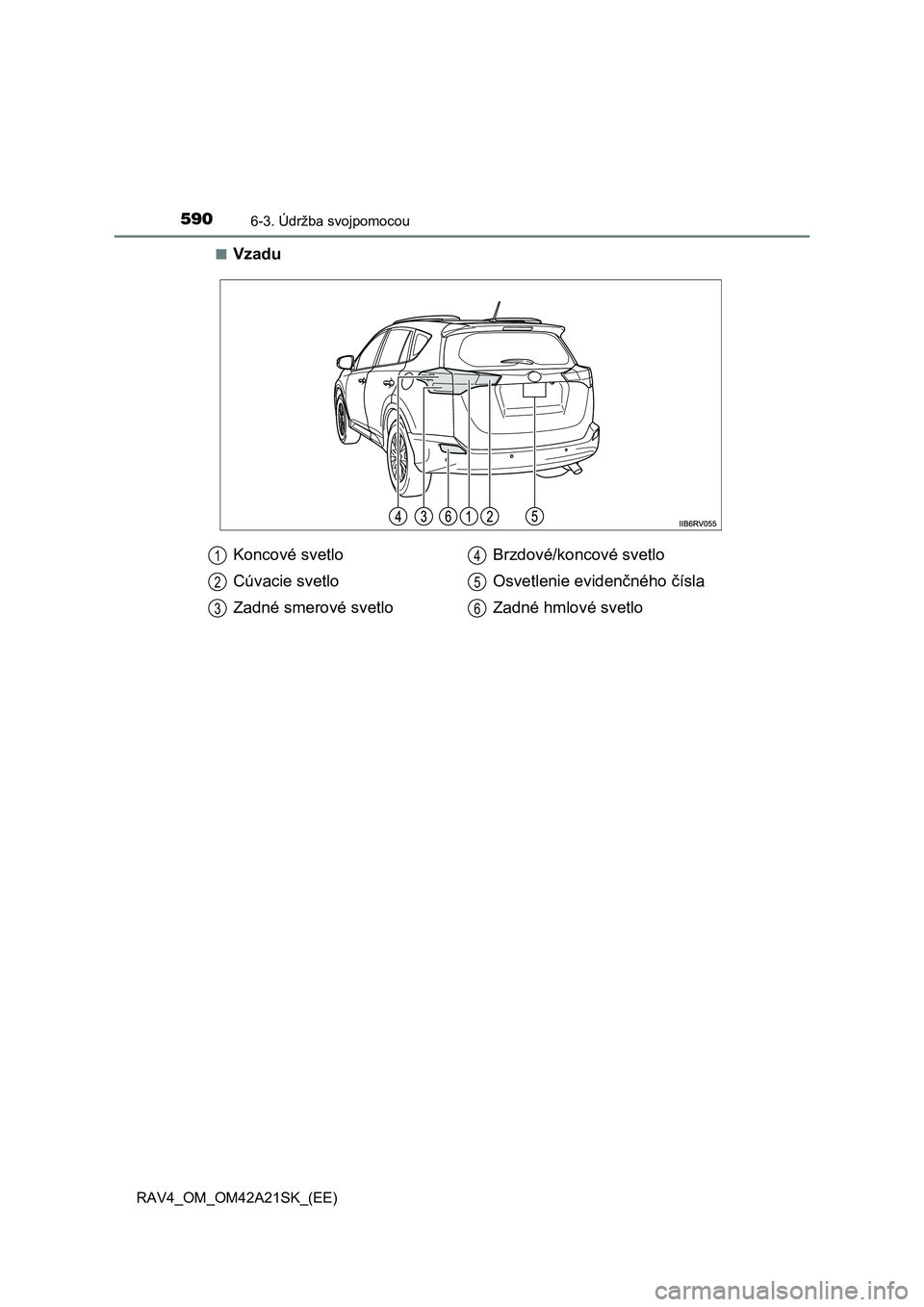

■Vzadu
Koncové svetlo
Cúvacie svetlo
Zadné smerové svetlo
Brzdové/koncové svetlo
Osvetlenie eviden čného čísla
Zadné hmlové svetlo
1
2
3
4
5
6
