7017-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)

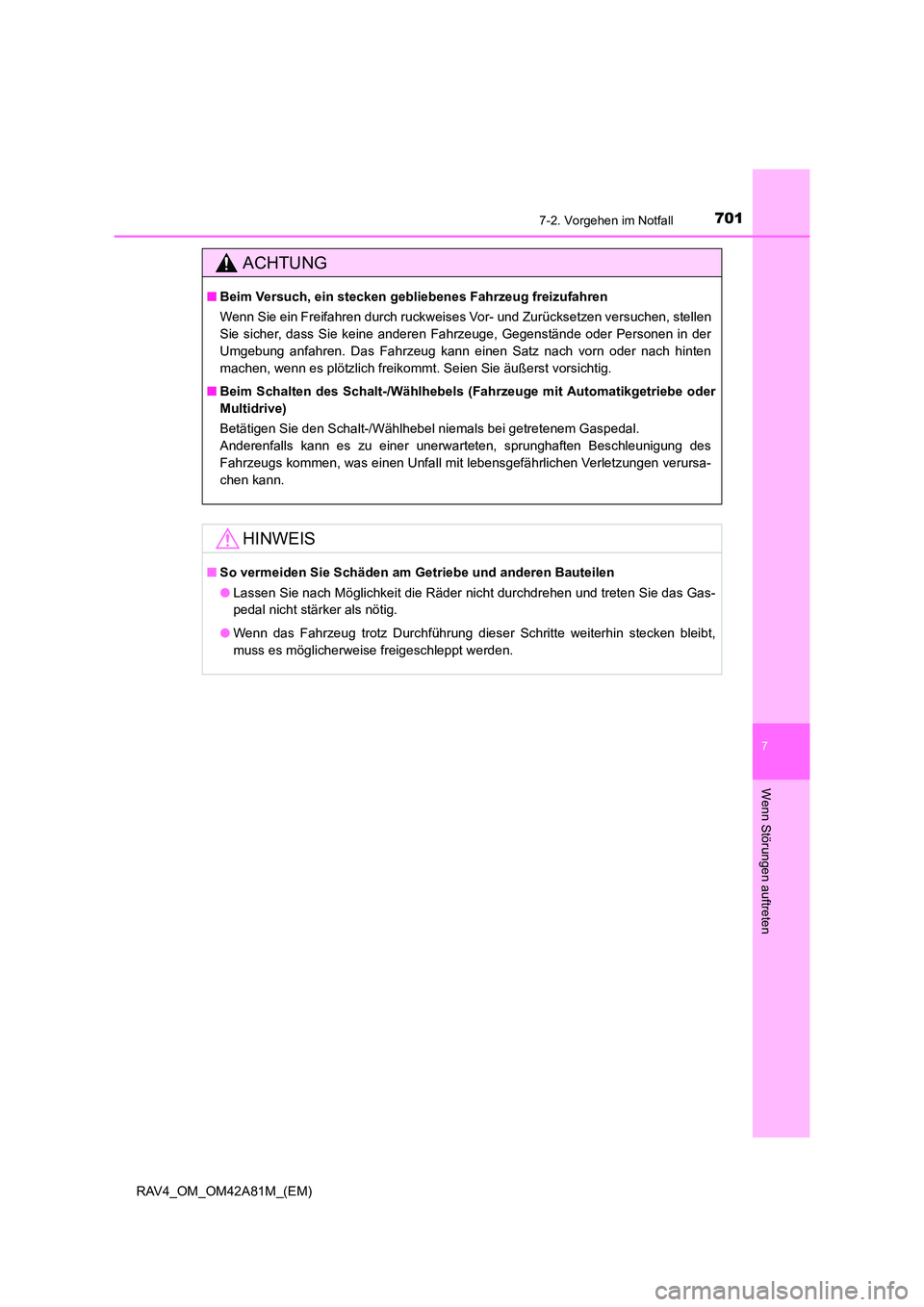

ACHTUNG
■Beim Versuch, ein stecken gebl iebenes Fahrzeug freizufahren
Wenn Sie ein Freifahren durch ruckweises Vor- und Zurücksetzen versuchen, stellen
Sie sicher, dass Sie keine anderen Fahrzeuge, Gegenstände oder Personen in der
Umgebung anfahren. Das Fahrzeug kann einen Satz nach vorn oder nach hinten
machen, wenn es plötzlich freikommt. Seien Sie äußerst vorsichtig.
■ Beim Schalten des Schalt-/Wählhebels (Fahrzeuge mit Automatikgetriebe oder
Multidrive)
Betätigen Sie den Schalt-/Wählhebel niemals bei getretenem Gaspedal.
Anderenfalls kann es zu einer unerwarteten, sprunghaften Beschleunigung des
Fahrzeugs kommen, was einen Unfall mit lebensgefährlichen Verletzungen verursa-
chen kann.
HINWEIS
■ So vermeiden Sie Schäden am Getriebe und anderen Bauteilen
●Lassen Sie nach Möglichkeit die Räder nicht durchdrehen und treten Sie das Gas-
pedal nicht stärker als nötig.
● Wenn das Fahrzeug trotz Durchführung dieser Schritte weiterhin stecken bleibt,
muss es möglicherweise freigeschleppt werden.

7027-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)

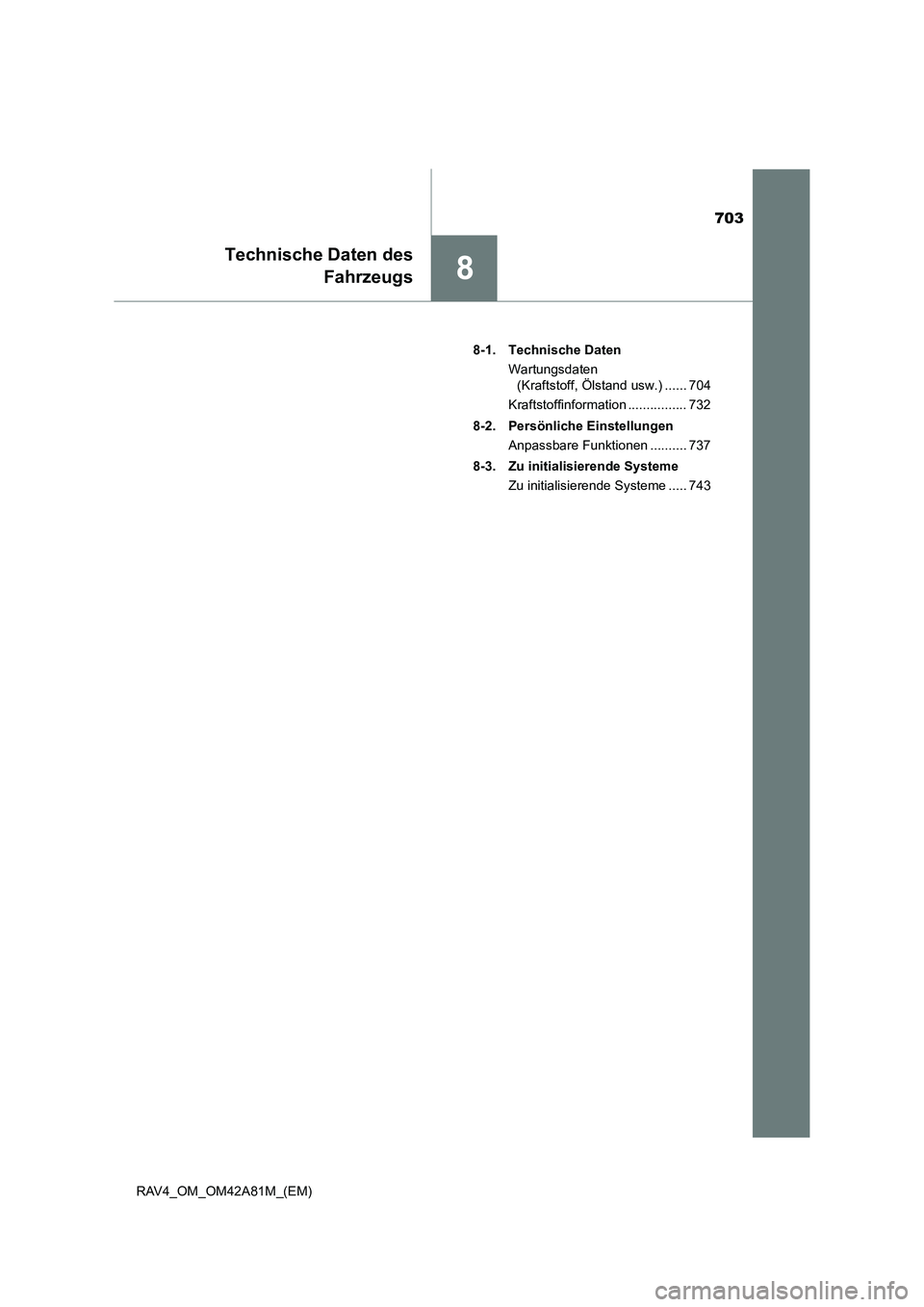

703
8
Technische Daten desFahrzeugs
RAV4_OM_OM42A81M_(EM) 8-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.) ...... 704
Kraftstoffinformation ................ 732
8-2. Persönliche Einstellungen Anpassbare Funktionen .......... 737
8-3. Zu initialisi erende Systeme
Zu initialisierende Systeme ..... 743

7048-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

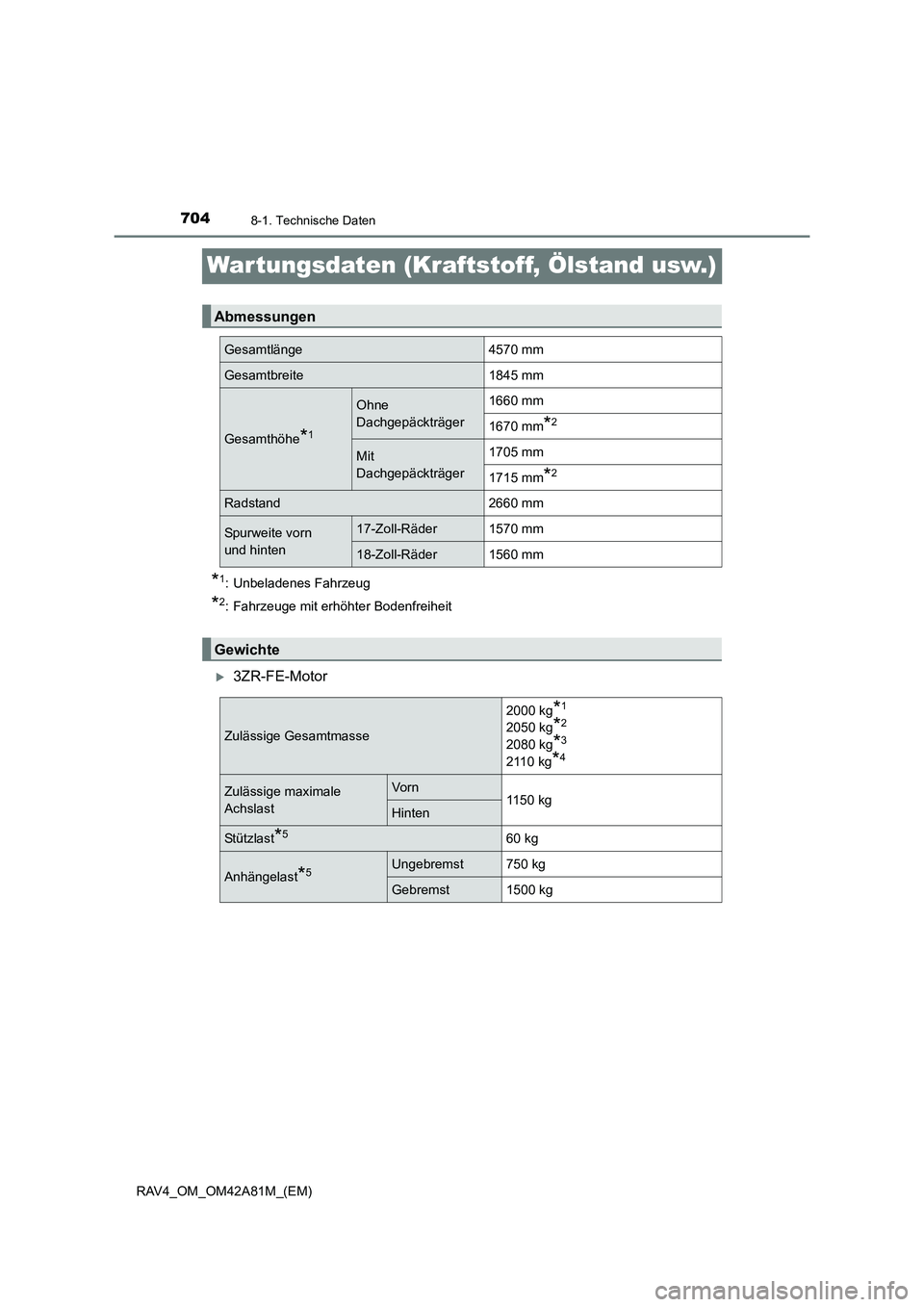

War tungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit erhöhter Bodenfreiheit
X3ZR-FE-Motor
Abmessungen
Gesamtlänge4570 mm
Gesamtbreite1845 mm
Gesamthöhe*1
Ohne
Dachgepäckträger1660 mm
1670 mm*2
Mit
Dachgepäckträger1705 mm
1715 mm*2
Radstand2660 mm
Spurweite vorn
und hinten17-Zoll-Räder1570 mm
18-Zoll-Räder1560 mm
Gewichte
Zulässige Gesamtmasse
2000 kg*1
2050 kg*2
2080 kg*3
2110 kg*4
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*560 kg
Anhängelast*5Ungebremst750 kg
Gebremst1500 kg

705
8

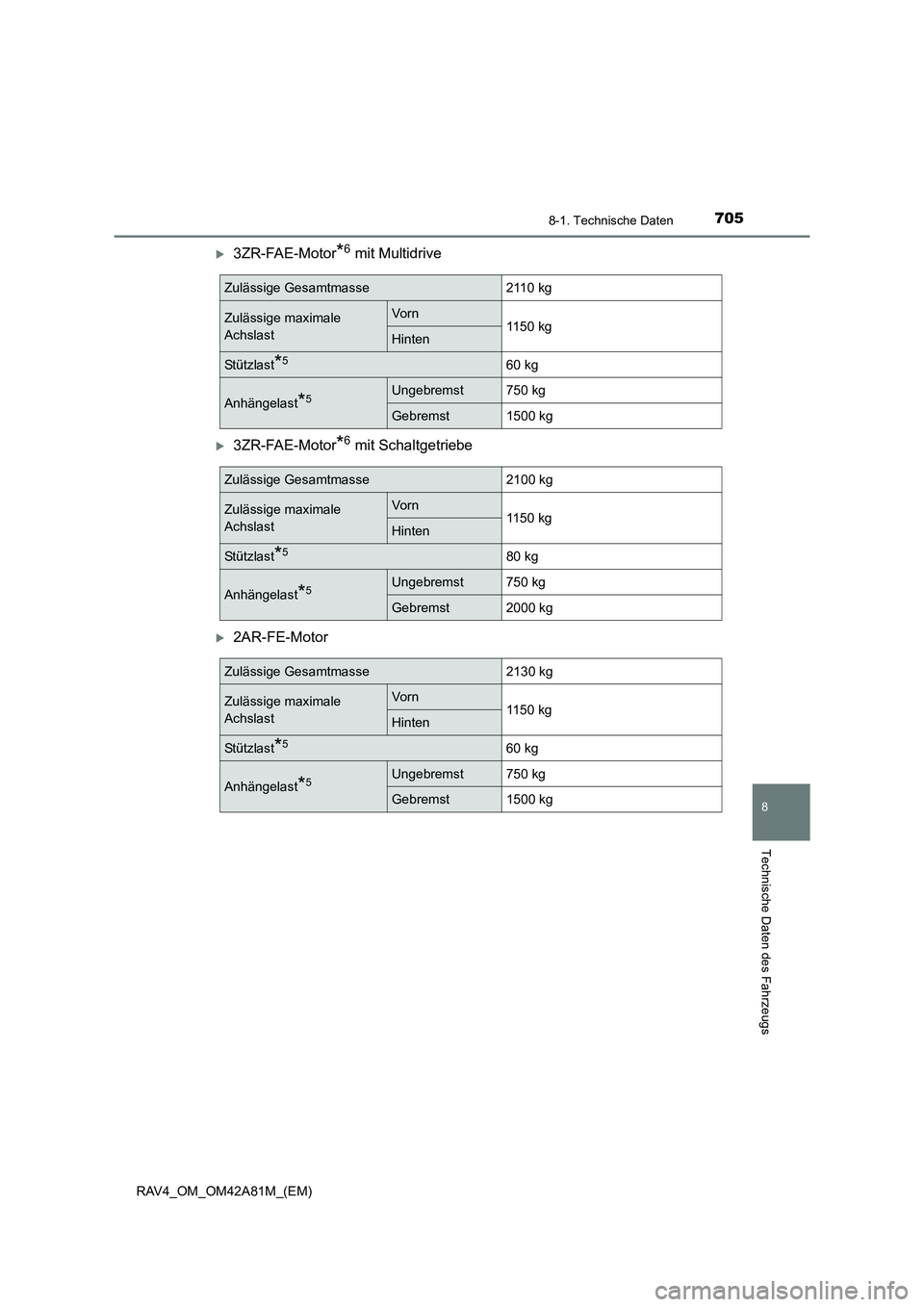

8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
X3ZR-FAE-Motor*6 mit Multidrive
X3ZR-FAE-Motor*6 mit Schaltgetriebe
X2AR-FE-Motor
Zulässige Gesamtmasse2110 kg
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*560 kg
Anhängelast*5Ungebremst750 kg
Gebremst1500 kg
Zulässige Gesamtmasse2100 kg
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*580 kg
Anhängelast*5Ungebremst750 kg
Gebremst2000 kg
Zulässige Gesamtmasse2130 kg
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*560 kg
Anhängelast*5Ungebremst750 kg
Gebremst1500 kg

7068-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

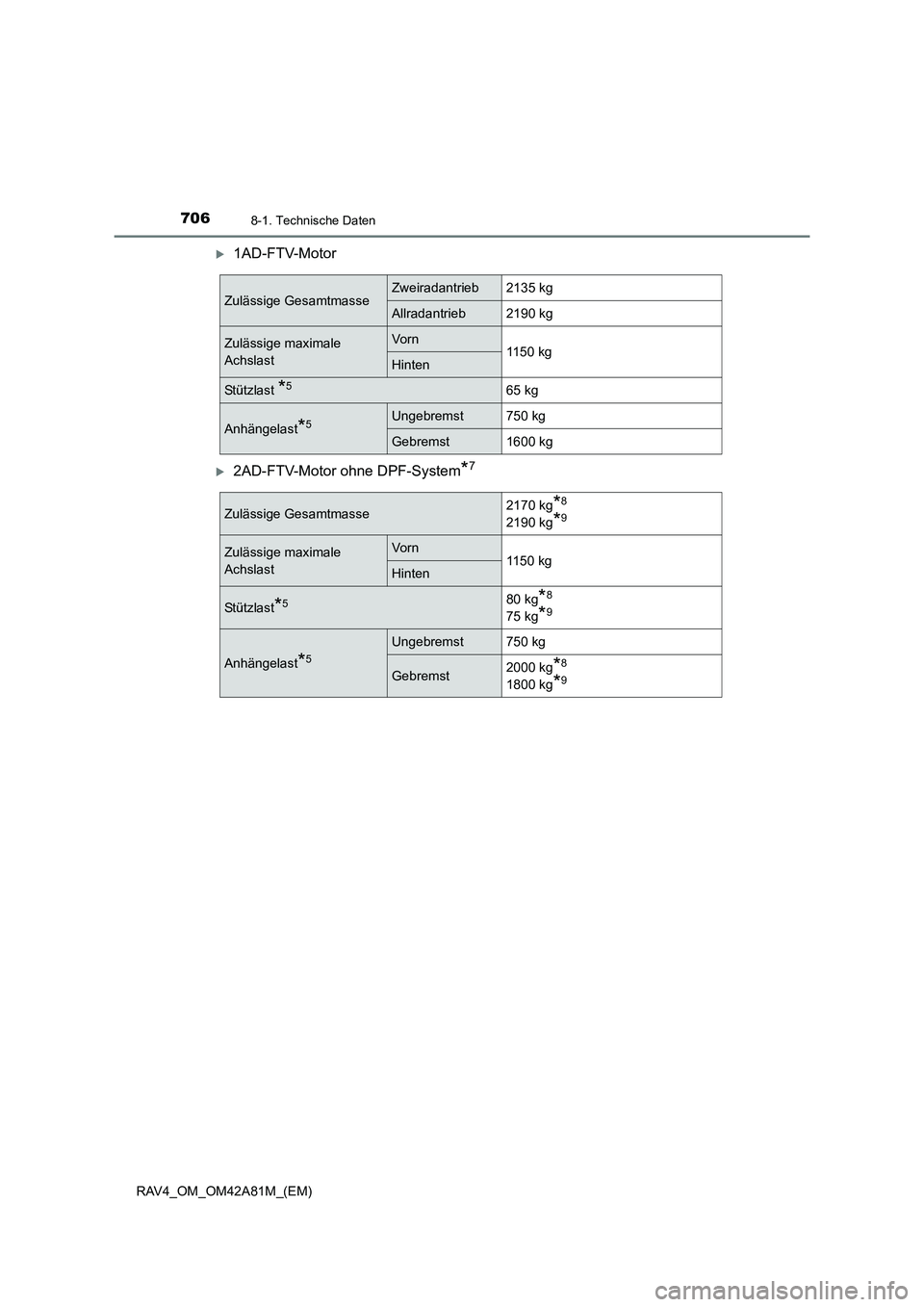

X1AD-FTV-Motor
X2AD-FTV-Motor ohne DPF-System*7
Zulässige GesamtmasseZweiradantrieb2135 kg
Allradantrieb2190 kg
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast *565 kg
Anhängelast*5Ungebremst750 kg
Gebremst1600 kg
Zulässige Gesamtmasse2170 kg*8
2190 kg*9
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*580 kg*8
75 kg*9
Anhängelast*5
Ungebremst750 kg
Gebremst2000 kg*8
1800 kg*9

707
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

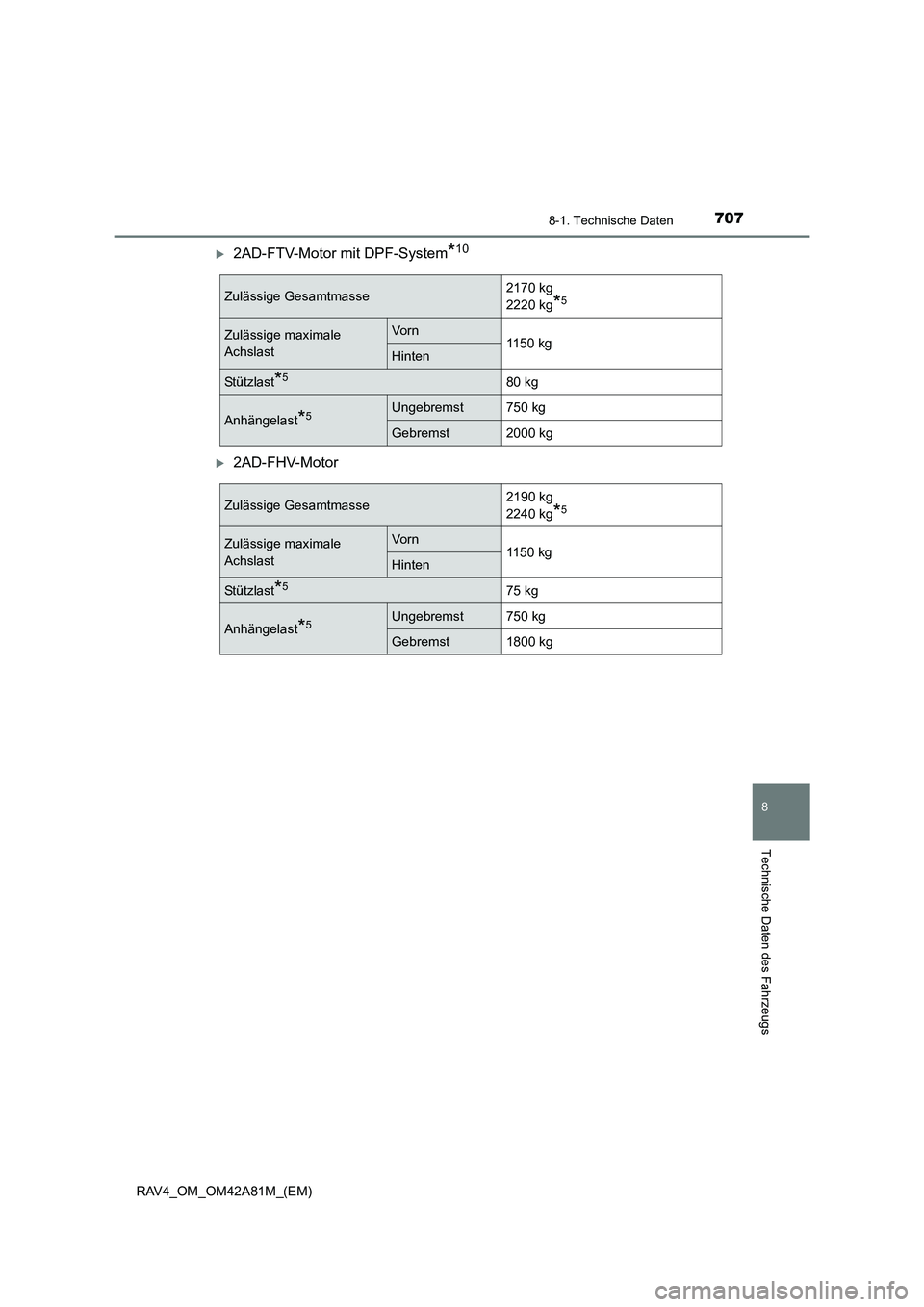

X2AD-FTV-Motor mit DPF-System*10
X2AD-FHV-Motor
Zulässige Gesamtmasse2170 kg
2220 kg
*5
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*580 kg
Anhängelast*5Ungebremst750 kg
Gebremst2000 kg
Zulässige Gesamtmasse2190 kg
2240 kg
*5
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*575 kg
Anhängelast*5Ungebremst750 kg
Gebremst1800 kg

7088-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

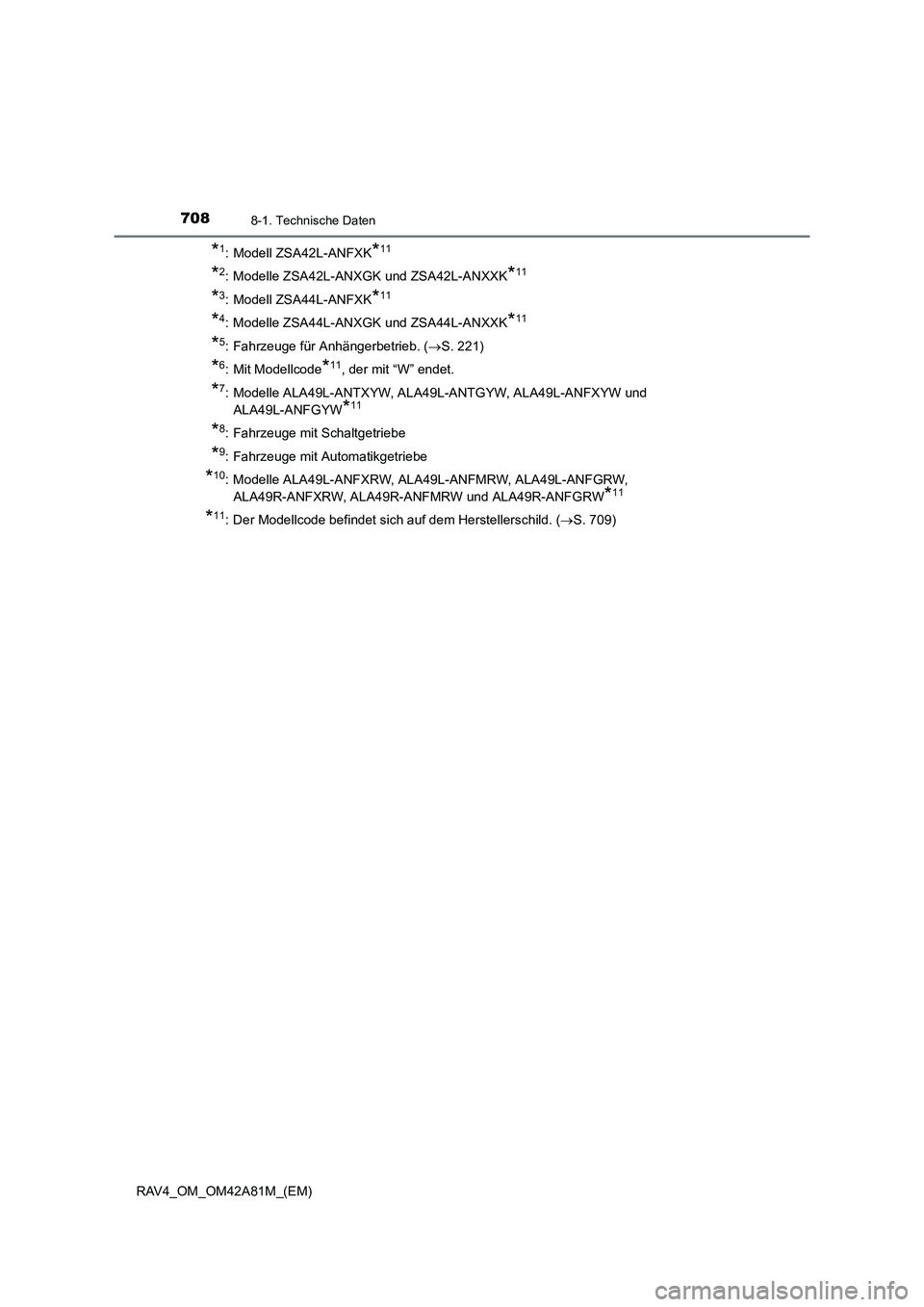

*1: Modell ZSA42L-ANFXK*11
*2: Modelle ZSA42L-ANXGK und ZSA42L-ANXXK*11
*3: Modell ZSA44L-ANFXK*11
*4: Modelle ZSA44L-ANXGK und ZSA44L-ANXXK*11
*5: Fahrzeuge für Anhängerbetrieb. (→S. 221)
*6: Mit Modellcode*11, der mit “W” endet.
*7: Modelle ALA49L-ANTXYW, ALA49L- ANTGYW, ALA49L-ANFXYW und
ALA49L-ANFGYW
*11
*8: Fahrzeuge mit Schaltgetriebe
*9: Fahrzeuge mit Automatikgetriebe
*10: Modelle ALA49L-ANFXRW, ALA4 9L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW und ALA49R-ANFGRW
*11
*11: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)

709
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)■

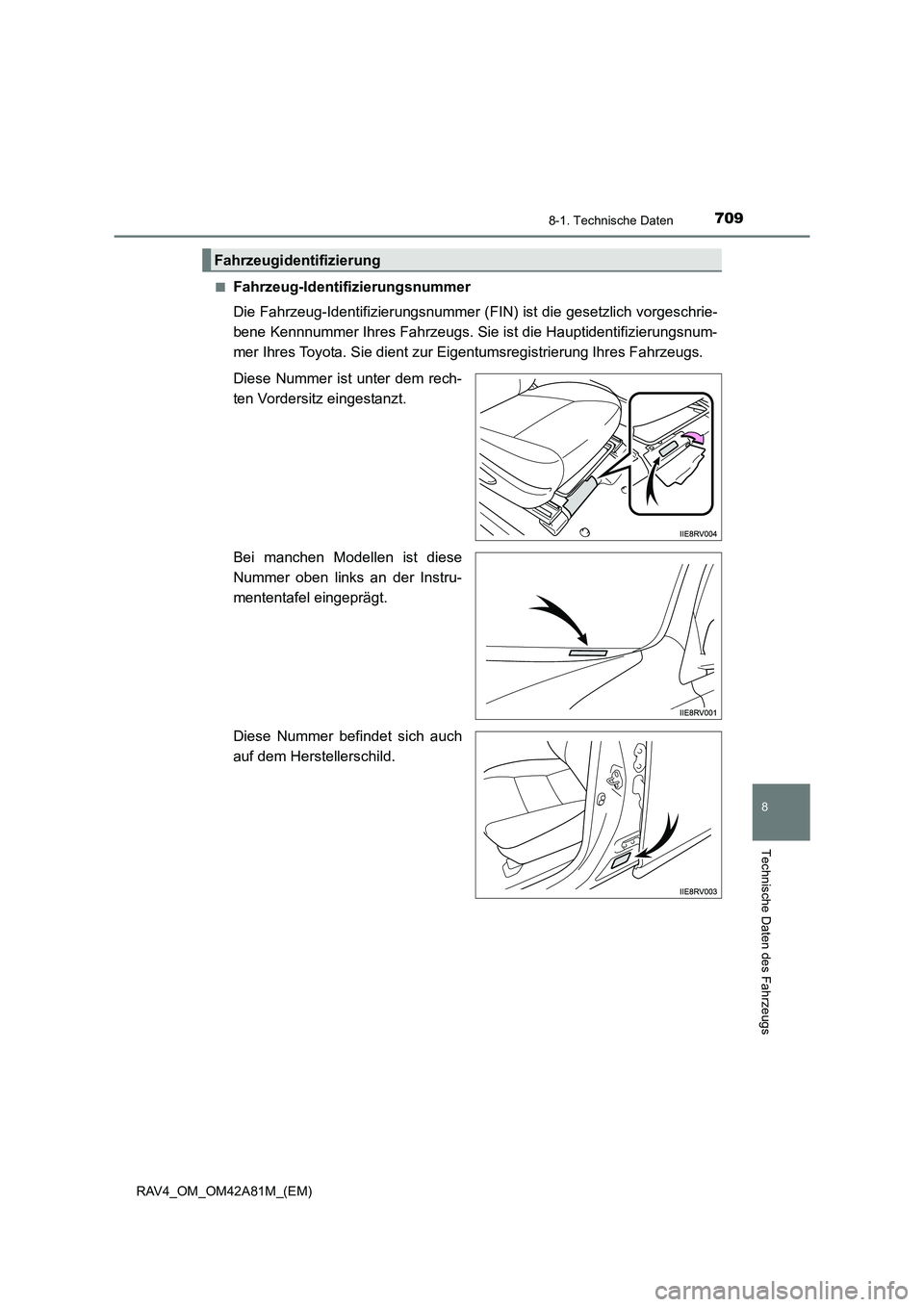

Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Sie ist die Hauptidentifizierungsnum-
mer Ihres Toyota. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Diese Nummer ist unter dem rech-
ten Vordersitz eingestanzt.
Bei manchen Modellen ist diese
Nummer oben links an der Instru-
mententafel eingeprägt.
Diese Nummer befindet sich auch
auf dem Herstellerschild.
Fahrzeugidentifizierung

7108-1. Technische Daten
RAV4_OM_OM42A81M_(EM)■

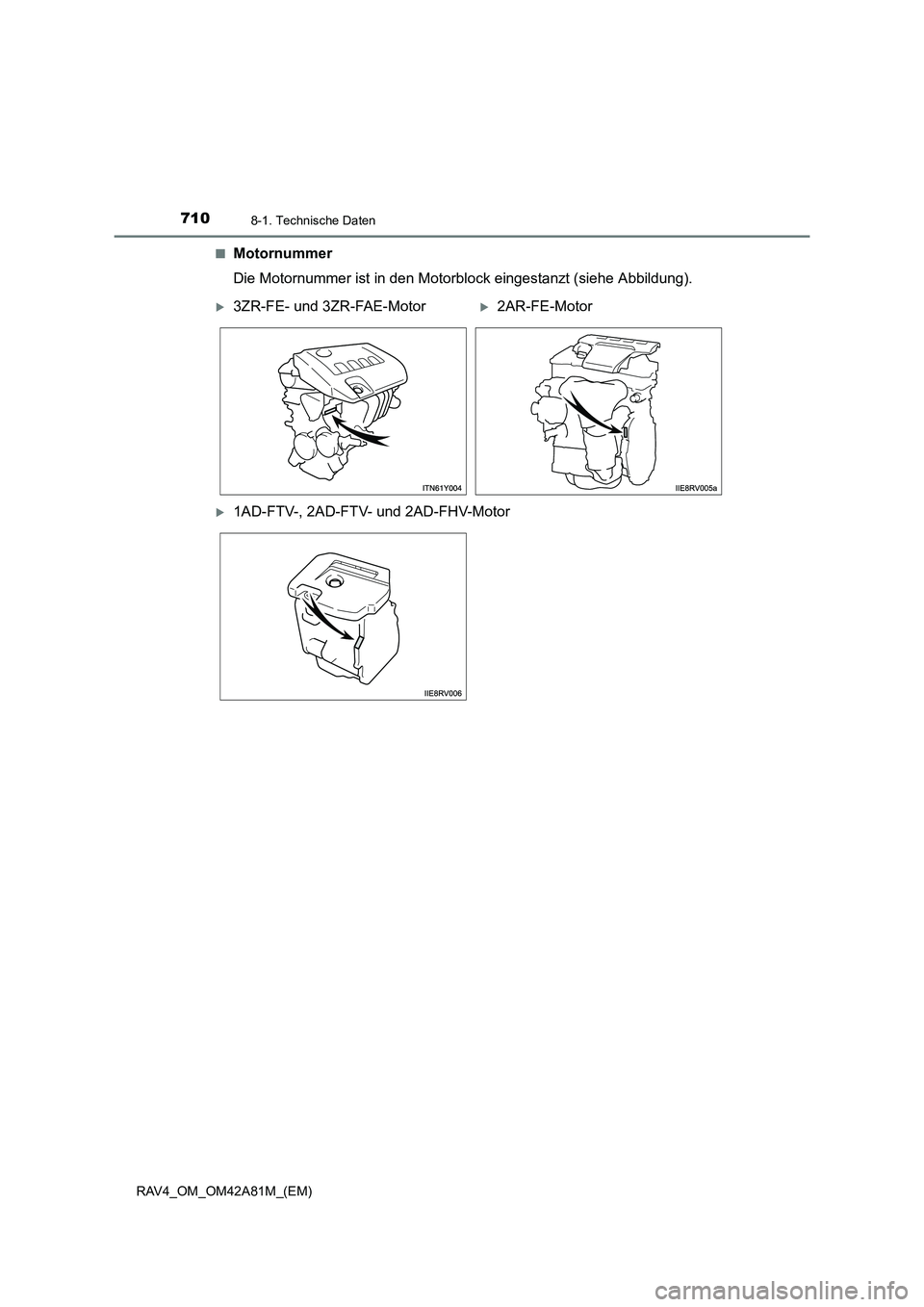

Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
X3ZR-FE- und 3ZR-FAE-MotorX2AR-FE-Motor
X1AD-FTV-, 2AD-FTV- und 2AD-FHV-Motor
