5916-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK■
Bag
Baglys
Baklys
Bagblinklys
Stop-/baglys
Nummerpladelys
Tågebaglygte1
2
3
4
5
6
OM42A79DK.book Page 591 Friday, July 3, 2015 10:34 AM

5926-3. Gør-det-selv- vedligeholdelse
OM42A79DK■
Nærlys (halogenforlygter)
Kun ved højre side: Fjern sik-
kerhedsklemmen. Flyt derefter
åbningen til sprinklervæske-
beholderen.
Afbryd stikket og drej afdæk-
ningen mod uret.
Træk stikket ud, mens du
trækker udløseren udad.
Drej pæresoklen mod uret.
Udskiftning af pærer
1
2
3
4
OM42A79DK.book Page 592 Friday, July 3, 2015 10:34 AM

5936-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK

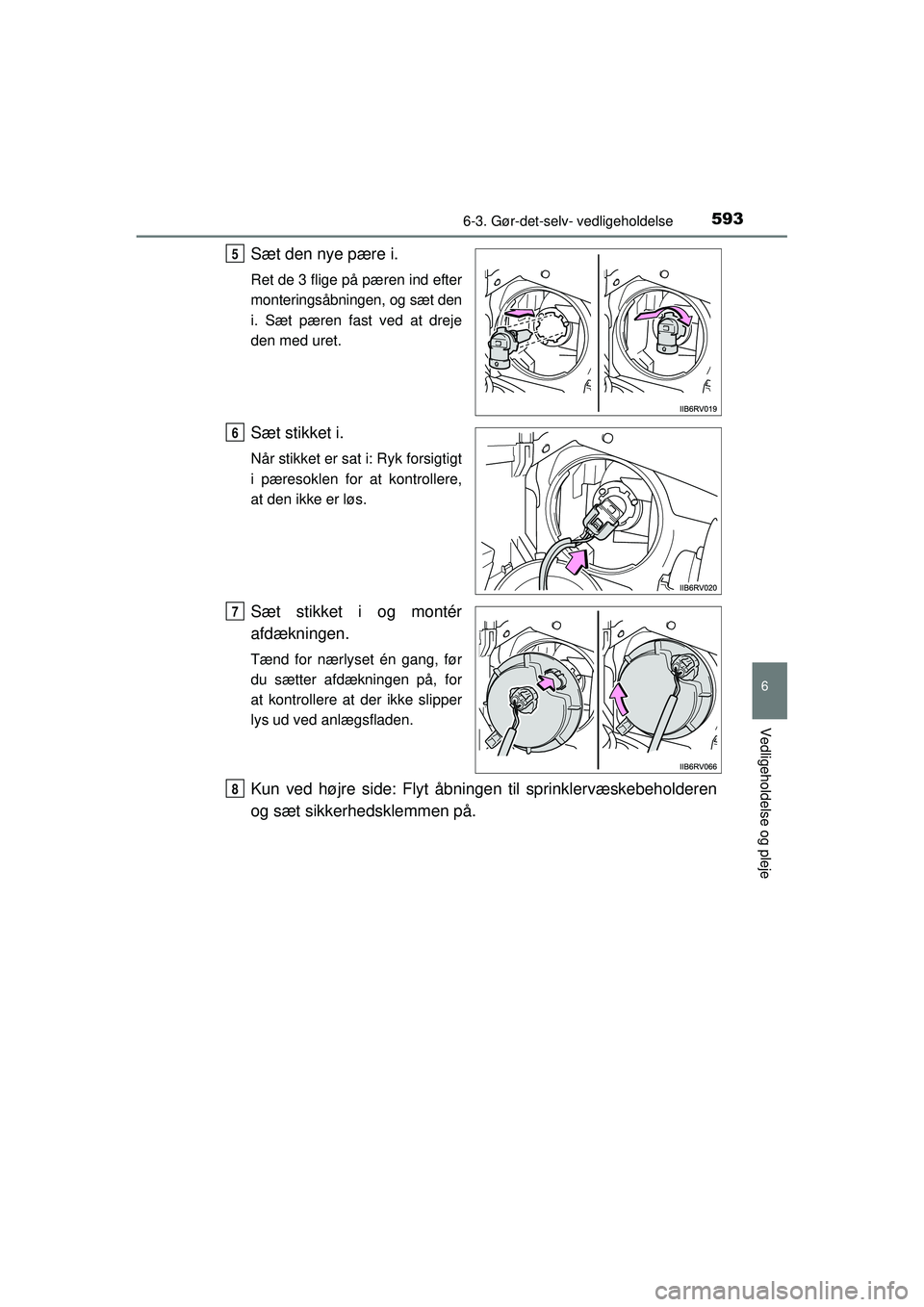

Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt den
i. Sæt pæren fast ved at dreje
den med uret.
Sæt stikket i.
Når stikket er sat i: Ryk forsigtigt
i pæresoklen for at kontrollere,
at den ikke er løs.
Sæt stikket i og montér
afdækningen.
Tænd for nærlyset én gang, før
du sætter afdækningen på, for
at kontrollere at der ikke slipper
lys ud ved anlægsfladen.
Kun ved højre side: Flyt åbningen til sprinklervæskebeholderen
og sæt sikkerhedsklemmen på.
5
6
7
8
OM42A79DK.book Page 593 Friday, July 3, 2015 10:34 AM

5946-3. Gør-det-selv- vedligeholdelse
OM42A79DK■
Fjernlys
Kun ved højre side: Fjern sikkerhedsklemmen. Flyt derefter
åbningen til sprinklervæskebeholderen. ( →S. 592)
Drej pæresoklen mod uret.
Træk stikket ud, mens du
trykker på udløseren.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
1
2
3
4
OM42A79DK.book Page 594 Friday, July 3, 2015 10:34 AM

5956-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK

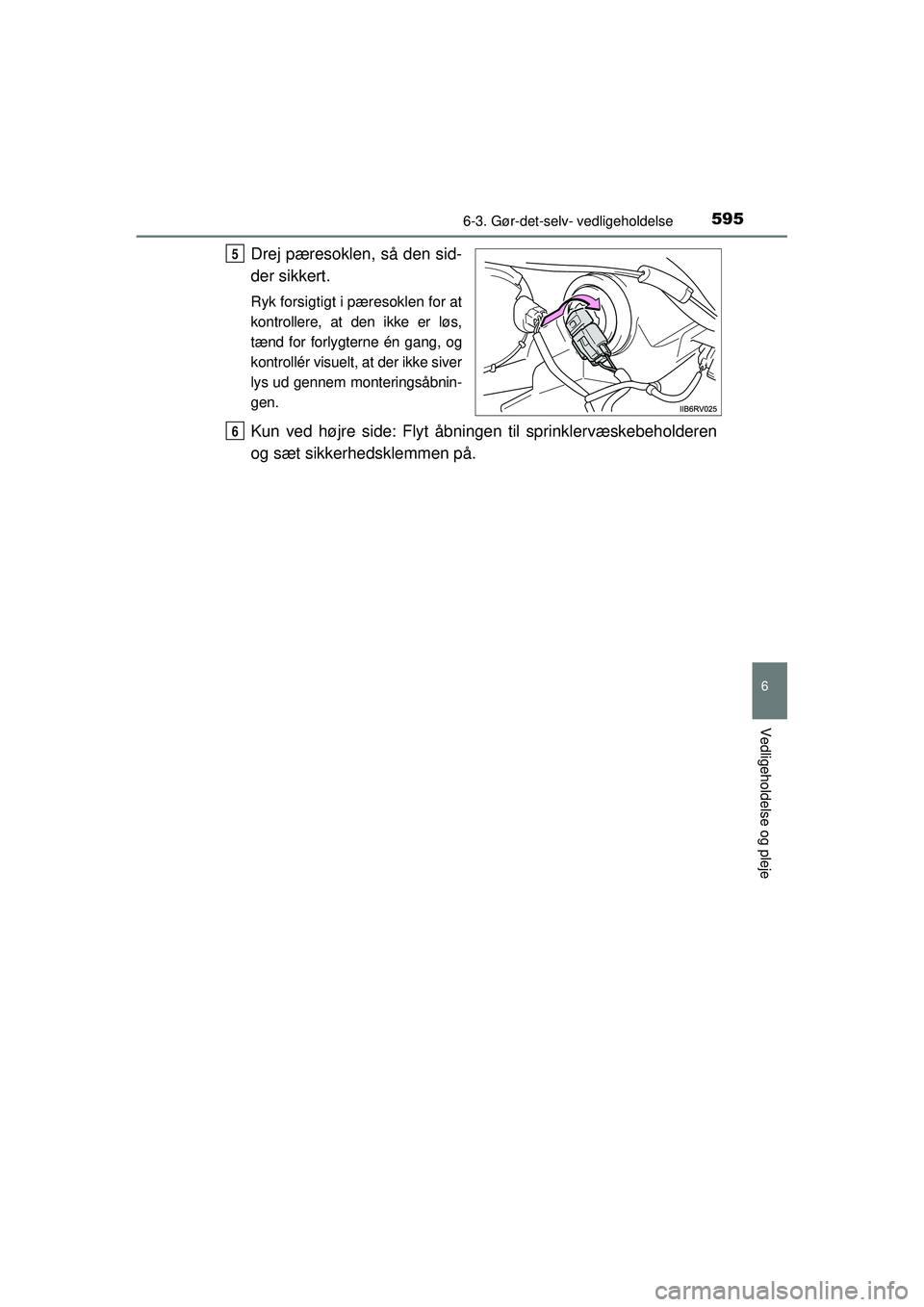

Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke siver
lys ud gennem monteringsåbnin-
gen.
Kun ved højre side: Flyt åbningen til sprinklervæskebeholderen
og sæt sikkerhedsklemmen på.
5
6
OM42A79DK.book Page 595 Friday, July 3, 2015 10:34 AM

5966-3. Gør-det-selv- vedligeholdelse
OM42A79DK■

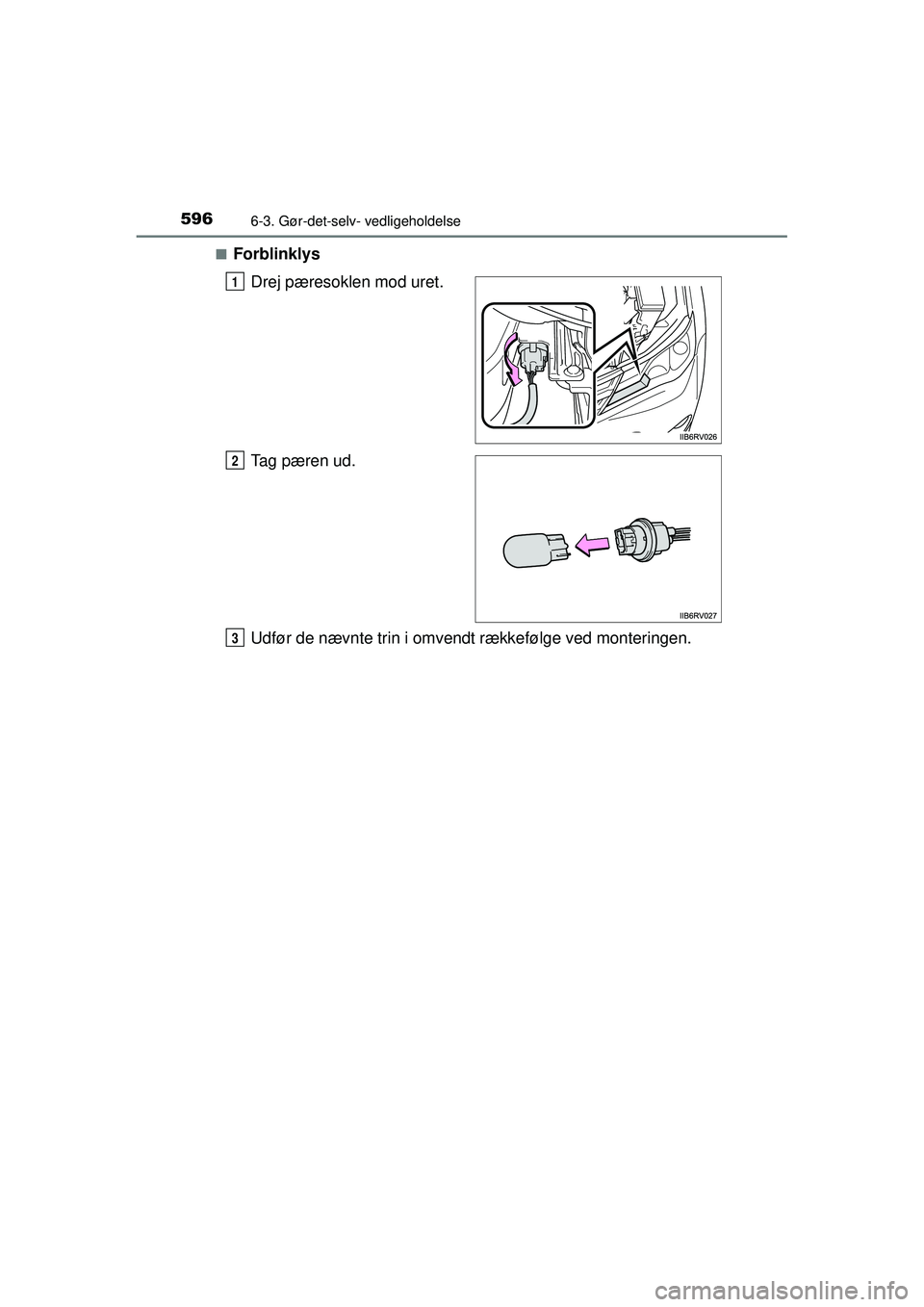

Forblinklys
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM42A79DK.book Page 596 Friday, July 3, 2015 10:34 AM

5976-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK■
Tågeforlygter (hvis monteret)
For at give tilstrækkelig plads
til arbejdet skal rattet drejes til
den modsatte side af pæren,
der skal udskiftes.
Drej rattet til venstre, når du skif-
ter pæren i højre side, og drej
rattet til højre, når du skifter
pæren i venstre side.
Fjern klemmen på bundpla-
den og åbn bundpladen.
Træk stikket ud, mens du
trykker på udløseren.
Drej pæresoklen mod uret.
1
2
3
4
OM42A79DK.book Page 597 Friday, July 3, 2015 10:34 AM

5986-3. Gør-det-selv- vedligeholdelse
OM42A79DK
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt den
i. Sæt pæren fast ved at dreje
den med uret.
Sæt stikket i.
Når stikket er sat i, skal du rykke
forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænde for tågelygterne én gang
og kontrollere visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
Sæt bundpladen på plads
igen og sæt klemmen på.
Sæt klemmen i, og drej for at
låse den.
5
6
7
OM42A79DK.book Page 598 Friday, July 3, 2015 10:34 AM

5996-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK■
Stop-/baglys og bagblinklys
Åbn bagklappen, fjern bol-
tene, og fjern lampen ved at
trække den direkte bagud.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
XStop-/baglysXBagblinklys
3
XStop-/baglysXBagblinklys
4
OM42A79DK.book Page 599 Friday, July 3, 2015 10:34 AM

6006-3. Gør-det-selv- vedligeholdelse
OM42A79DK■
Baglys og baklys
Åbn bagklappen, og fjern
afdækningen.
Dæk spidsen af skruetrækkeren
med en klud, så der ikke opstår
skade.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
XBaglysXBaklys
3
XBaglysXBaklys
4
