TOYOTA RAV4 2015 Brugsanvisning (in Danish)

701
8Bilens specifikationer
OM42A79DK8-1. Specifikationer
Vedligeholdelsesdata (brændstof, olie,
oliestand osv.) ................. 702
Oplysninger om brændstof ........................ 730
8-2. Individuel tilpasning Funktioner, der kan tilpasses individuelt.......... 734
8-3. Initialiseringsemner Initialiseringsemner ............ 740
OM42A79DK.book Page 701 Friday, July 3, 2015 10:34 AM

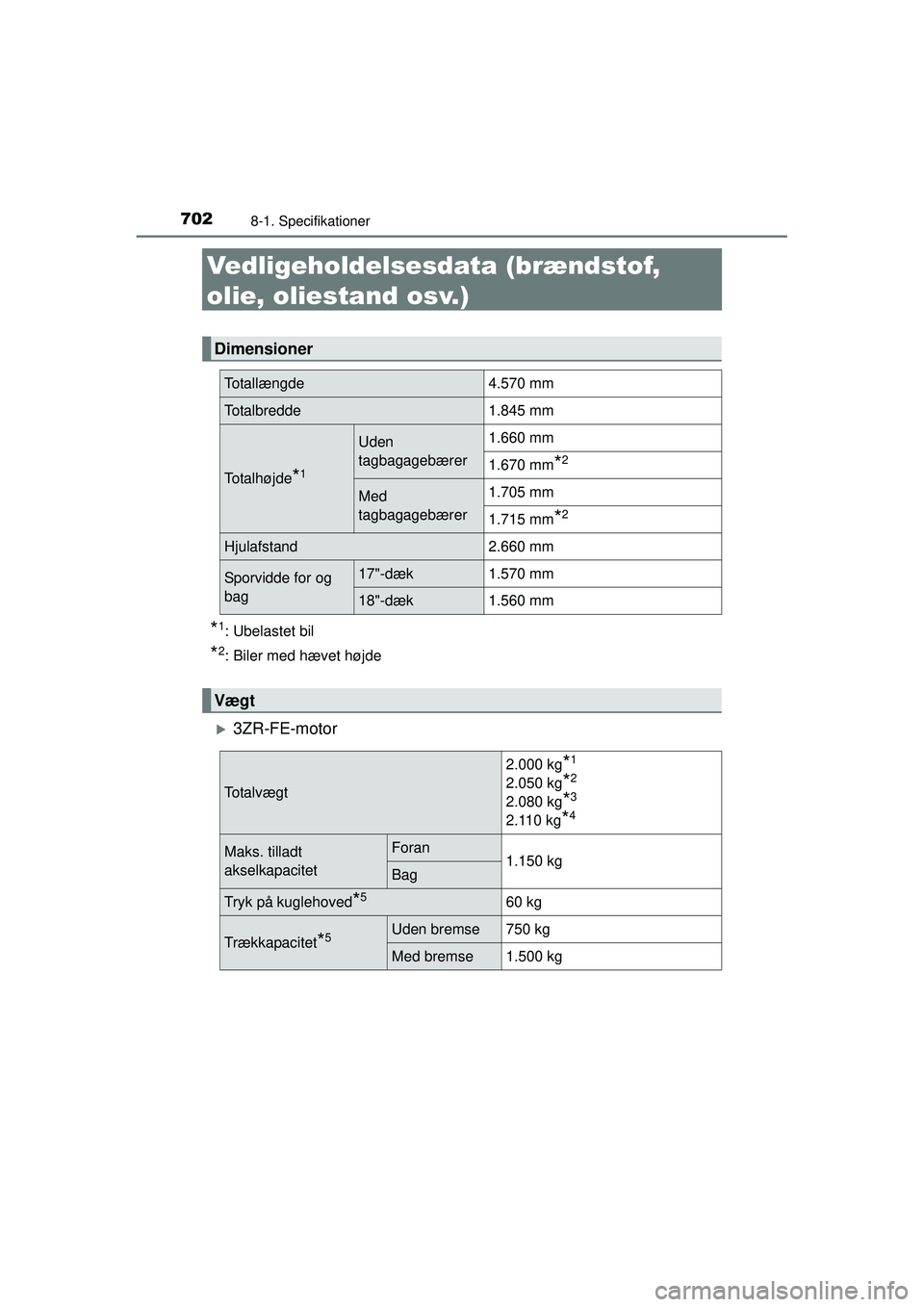

7028-1. Specifikationer
OM42A79DK
Vedligeholdelsesdata (brændstof,
olie, oliestand osv.)
*1: Ubelastet bil
*2: Biler med hævet højde
X3ZR-FE-motor
Dimensioner
Totallængde4.570 mm
Totalbredde1.845 mm
To t a l h ø j d e*1
Uden
tagbagagebærer1.660 mm
1.670 mm*2
Med
tagbagagebærer1.705 mm
1.715 mm*2
Hjulafstand2.660 mm
Sporvidde for og
bag17"-dæk1.570 mm
18"-dæk1.560 mm
Vægt
To t a l v æ g t
2.000 kg*1
2.050 kg*2
2.080 kg*3
2.110 kg*4
Maks. tilladt
akselkapacitetForan1.150 kgBag
Tryk på kuglehoved*560 kg
Trækkapacitet*5Uden bremse750 kg
Med bremse1.500 kg
OM42A79DK.book Page 702 Friday, July 3, 2015 10:34 AM

703
8
8-1. Specifikationer
Bilens specifikationer
OM42A79DK
X3ZR-FAE-motor*6 med multidrive
X3ZR-FAE-motor*6 med manuel transmission
X2AR-FE-motor
To t a l v æ g t2.110 kg
Maks. tilladt
akselkapacitetForan1.150 kgBag
Tryk på kuglehoved*560 kg
Trækkapacitet*5Uden bremse750 kg
Med bremse1.500 kg
To t a l v æ g t2.100 kg
Maks. tilladt
akselkapacitetForan1.150 kgBag
Tryk på kuglehoved*580 kg
Trækkapacitet*5Uden bremse750 kg
Med bremse2.000 kg
To t a l v æ g t2.130 kg
Maks. tilladt
akselkapacitetForan1.150 kgBag
Tryk på kuglehoved*560 kg
Trækkapacitet*5Uden bremse750 kg
Med bremse1.500 kg
OM42A79DK.book Page 703 Friday, July 3, 2015 10:34 AM

7048-1. Specifikationer
OM42A79DK
X1AD-FTV-motor
X2AD-FTV-motor uden DPF-system*7
To t a l v æ g t2WD2.135 kg
AWD2.190 kg
Maks. tilladt
akselkapacitetForan1.150 kgBag
Tryk på kuglehoved*565 kg
Trækkapacitet*5Uden bremse750 kg
Med bremse1.600 kg
To t a l v æ g t2.170 kg*8
2.190 kg*9
Maks. tilladt
akselkapacitetForan1.150 kgBag
Tryk på kuglehoved*580 kg*8
75 kg*9
Trækkapacitet*5
Uden bremse750 kg
Med bremse2.000 kg*8
1.800 kg*9
OM42A79DK.book Page 704 Friday, July 3, 2015 10:34 AM

705
8
8-1. Specifikationer
Bilens specifikationer
OM42A79DK

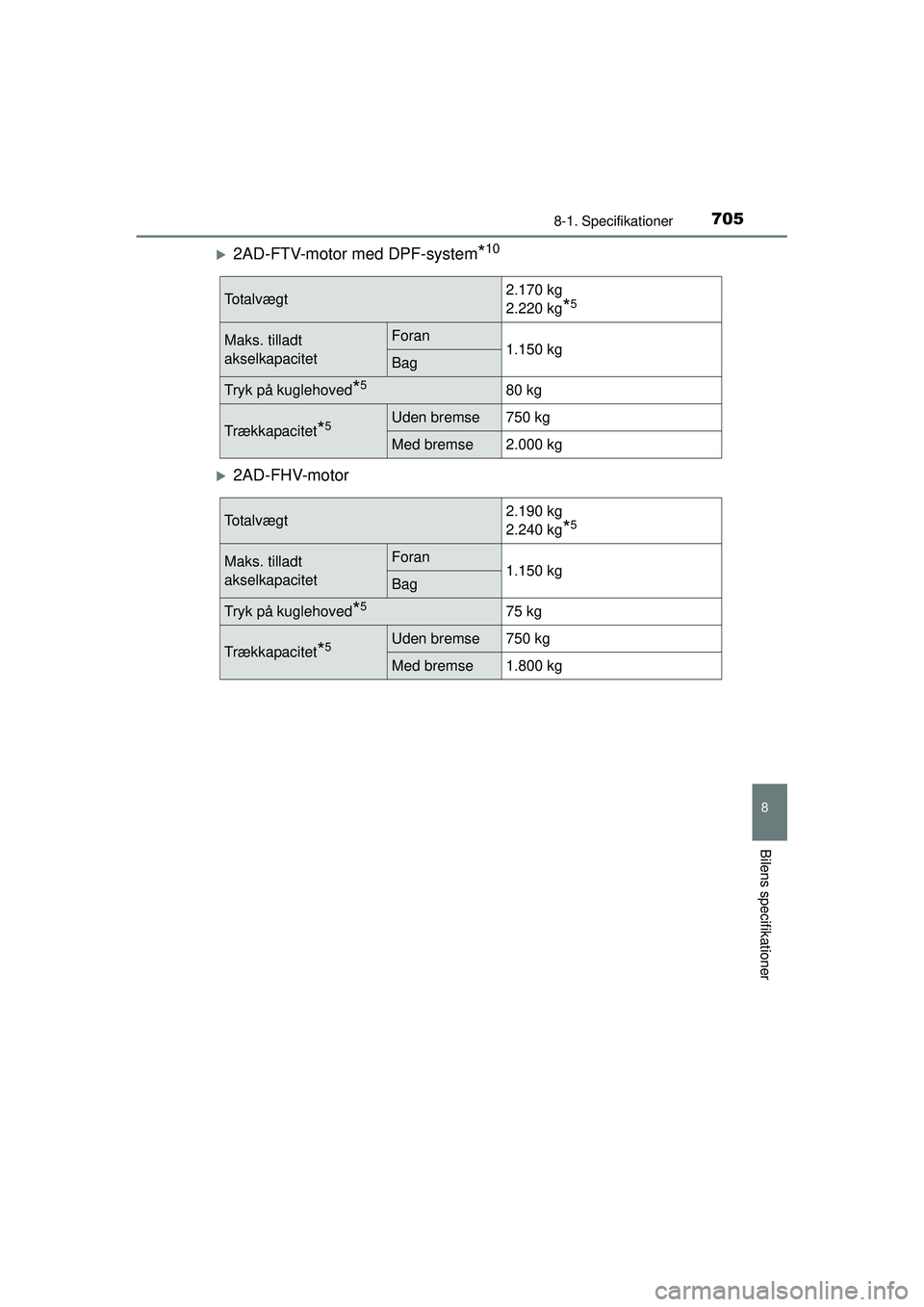

X2AD-FTV-motor med DPF-system*10
X2AD-FHV-motor
To t a l v æ g t2.170 kg
2.220 kg
*5
Maks. tilladt
akselkapacitetForan1.150 kgBag
Tryk på kuglehoved*580 kg
Trækkapacitet*5Uden bremse750 kg
Med bremse2.000 kg
To t a l v æ g t2.190 kg
2.240 kg
*5
Maks. tilladt
akselkapacitetForan1.150 kgBag
Tryk på kuglehoved*575 kg
Trækkapacitet*5Uden bremse750 kg
Med bremse1.800 kg
OM42A79DK.book Page 705 Friday, July 3, 2015 10:34 AM

7068-1. Specifikationer
OM42A79DK

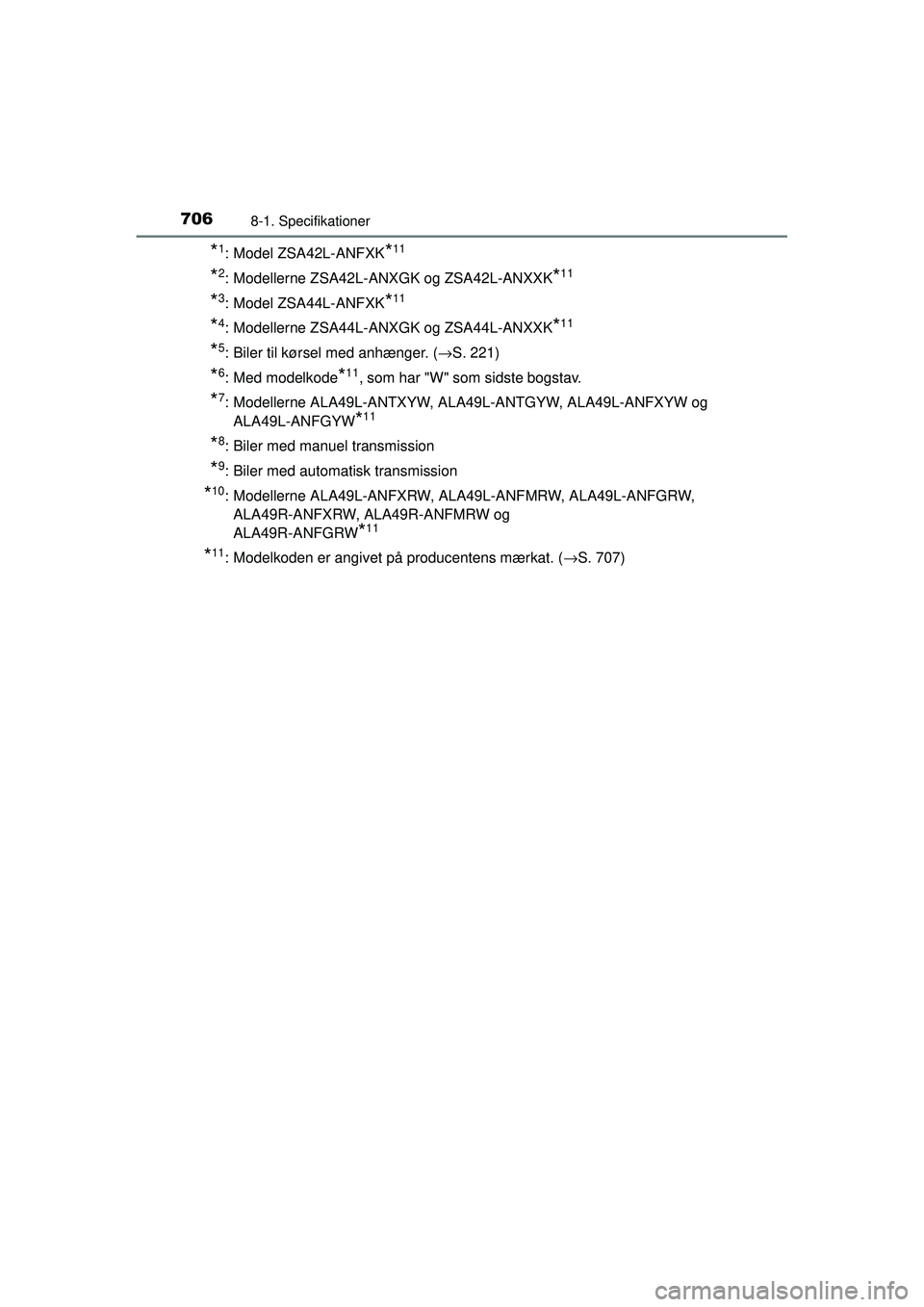

*1: Model ZSA42L-ANFXK*11
*2: Modellerne ZSA42L-ANXGK og ZSA42L-ANXXK*11
*3: Model ZSA44L-ANFXK*11
*4: Modellerne ZSA44L-ANXGK og ZSA44L-ANXXK*11
*5: Biler til kørsel med anhænger. (→S. 221)
*6: Med modelkode*11, som har "W" som sidste bogstav.
*7: Modellerne ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW og
ALA49L-ANFGYW
*11
*8: Biler med manuel transmission
*9: Biler med automatisk transmission
*10: Modellerne ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW, ALA49R-ANFXRW, ALA49R-ANFMRW og
ALA49R-ANFGRW
*11
*11: Modelkoden er angivet på producentens mærkat. ( →S. 707)
OM42A79DK.book Page 706 Friday, July 3, 2015 10:34 AM

707
8
8-1. Specifikationer
Bilens specifikationer
OM42A79DK■
Stelnummer
Stelnummeret er bilens juridisk
e identifikationsnummer. Dette er
det primære identifikationsnummer på din Toyota. Det anvendes
ved ejerregistrering af bilen.
Nummeret er præget under
højre forsæde.
På nogle modeller er dette
nummer præget foroven til ven-
stre på instrumentbordet.
Dette nummer findes også på
producentens mærkat.
Identifikation af bilen
OM42A79DK.book Page 707 Friday, July 3, 2015 10:34 AM

7088-1. Specifikationer
OM42A79DK■
Motornummer
Motornummeret er præget på motorblokken som vist.
X3ZR-FE- og 3ZR-FAE-motorerX2AR-FE-motor
X1AD-FTV-, 2AD-FTV- og 2AD-FHV-motorer
OM42A79DK.book Page 708 Friday, July 3, 2015 10:34 AM

709
8
8-1. Specifikationer
Bilens specifikationer
OM42A79DK
X3ZR-FE- og 3ZR-FAE-motorer
X2AR-FE-motor
Motor
Model3ZR-FE- og 3ZR-FAE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde80,5 × 97,6 mm
Slagvolumen1.987 cm3
VentilspillerumAutomatisk justering
Drivremsspænding
7,6 - 10 mm*
*
: Nedbøjning af drivrem med 98 N (10 kgf) fin- gerstyrke (brugt rem)
Generator
Va n d p u m p e Kompressor
til aircondi-
tion
Krumptap-
aksel
Model2AR-FE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde90,0 ×
98,0 mm
Slagvolumen2.494 cm3
VentilspillerumAutomatisk justeringDrivremsspænding
OM42A79DK.book Page 709 Friday, July 3, 2015 10:34 AM

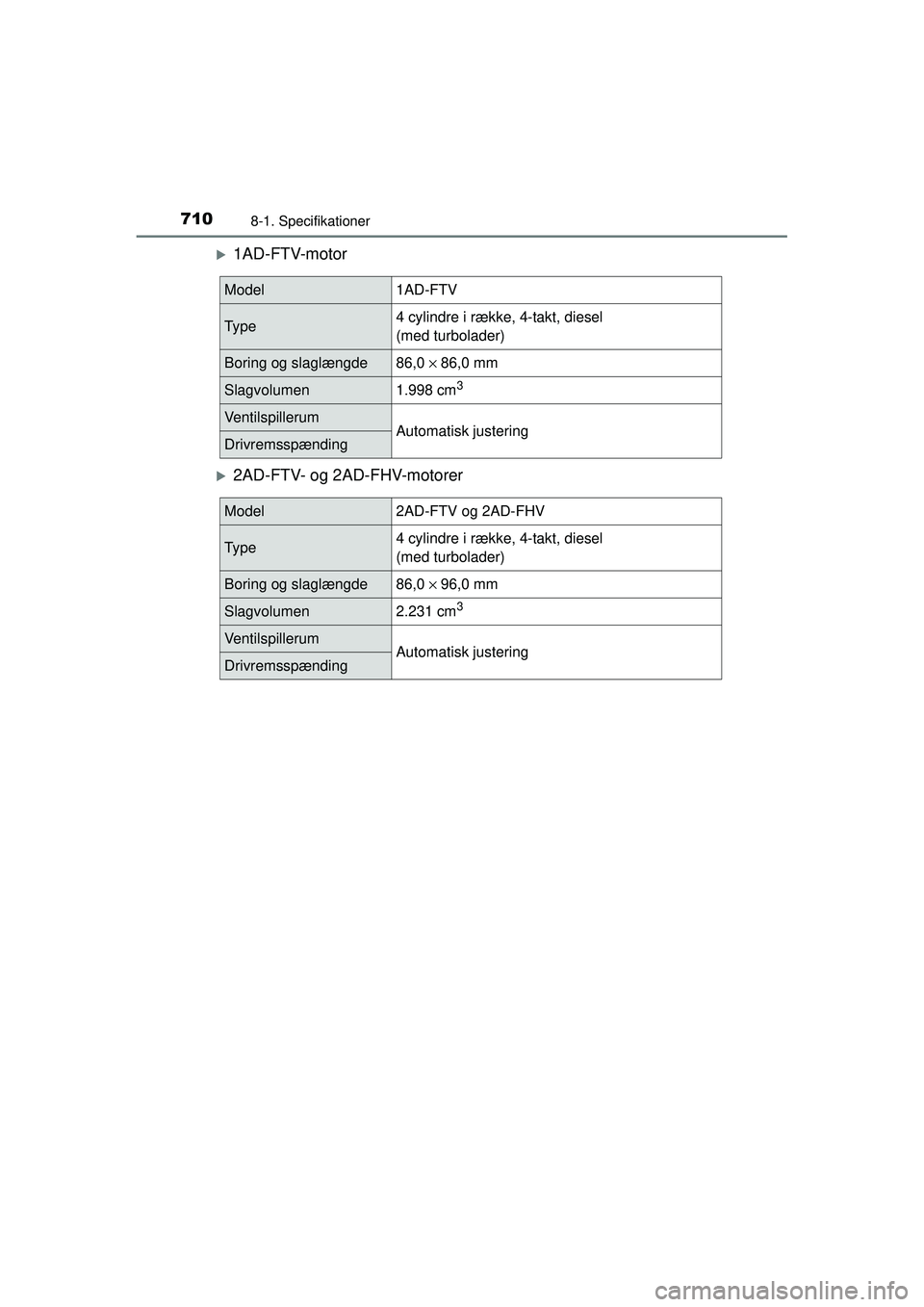

7108-1. Specifikationer
OM42A79DK
X1AD-FTV-motor
X2AD-FTV- og 2AD-FHV-motorer
Model1AD-FTV
Ty p e4 cylindre i række, 4-takt, diesel
(med turbolader)
Boring og slaglængde86,0 × 86,0 mm
Slagvolumen1.998 cm3
VentilspillerumAutomatisk justeringDrivremsspænding
Model2AD-FTV og 2AD-FHV
Ty p e4 cylindre i række, 4-takt, diesel
(med turbolader)
Boring og slaglængde86,0 × 96,0 mm
Slagvolumen2.231 cm3
VentilspillerumAutomatisk justeringDrivremsspænding
OM42A79DK.book Page 710 Friday, July 3, 2015 10:34 AM
