TOYOTA RAV4 2015 Kezelési útmutató (in Hungarian)

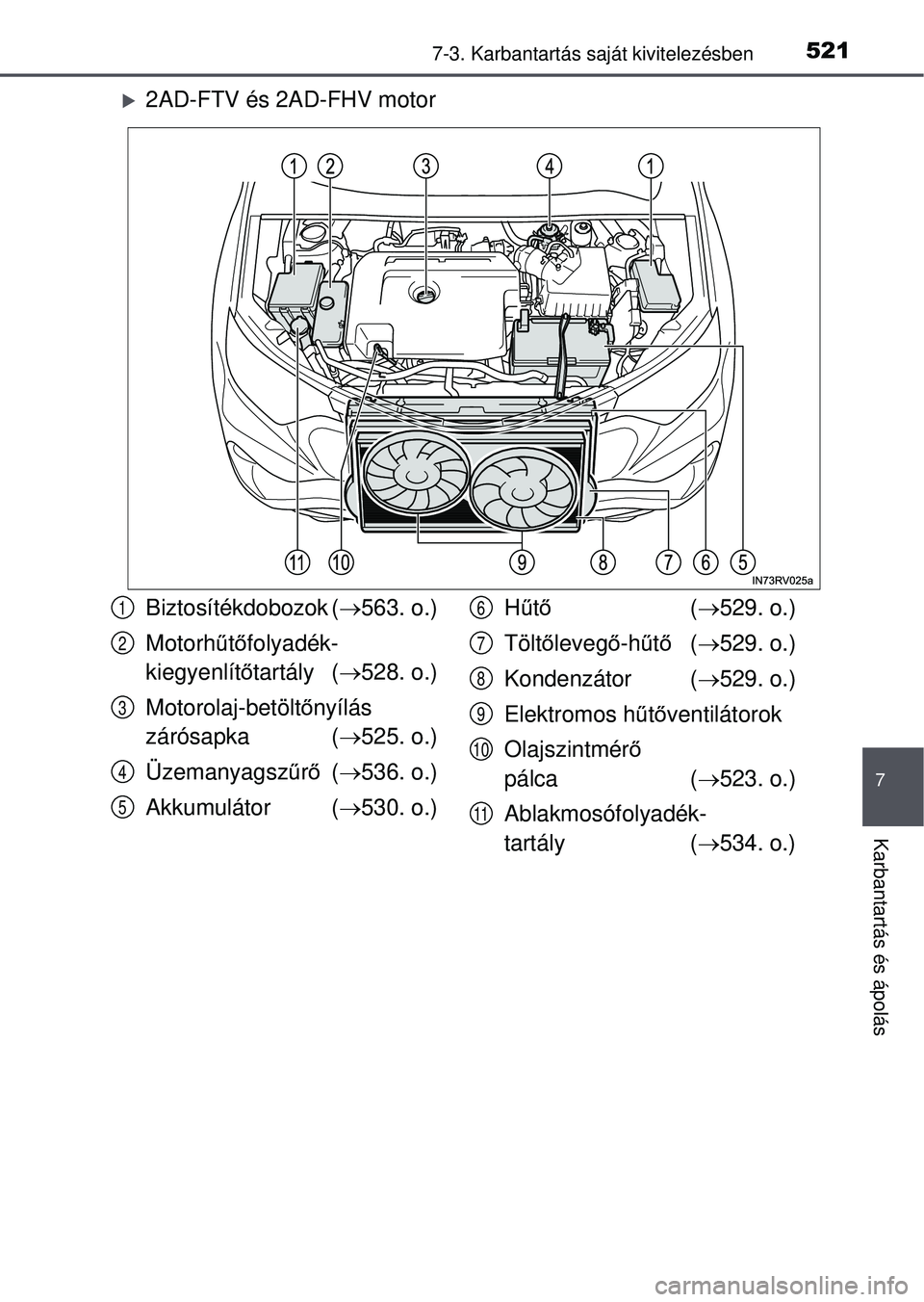

5217-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
2AD-FTV és 2AD-FHV motor
Biztosítékdobozok ( 563. o.)
Motorh űtő folyadék-
kiegyenlít őtartály ( 528. o.)
Motorolaj-betölt őnyílás
zárósapka ( 525. o.)
Üzemanyagsz űrő ( 536. o.)
Akkumulátor ( 530. o.) H
űtő ( 529. o.)
Tölt őleveg ő-hű tő ( 529. o.)
Kondenzátor ( 529. o.)
Elektromos h űtő ventilátorok
Olajszintmér ő
pálca ( 523. o.)
Ablakmosófolyadék-
tartály ( 534. o.)1
2
3
4
5
6
7
8
9
10
11

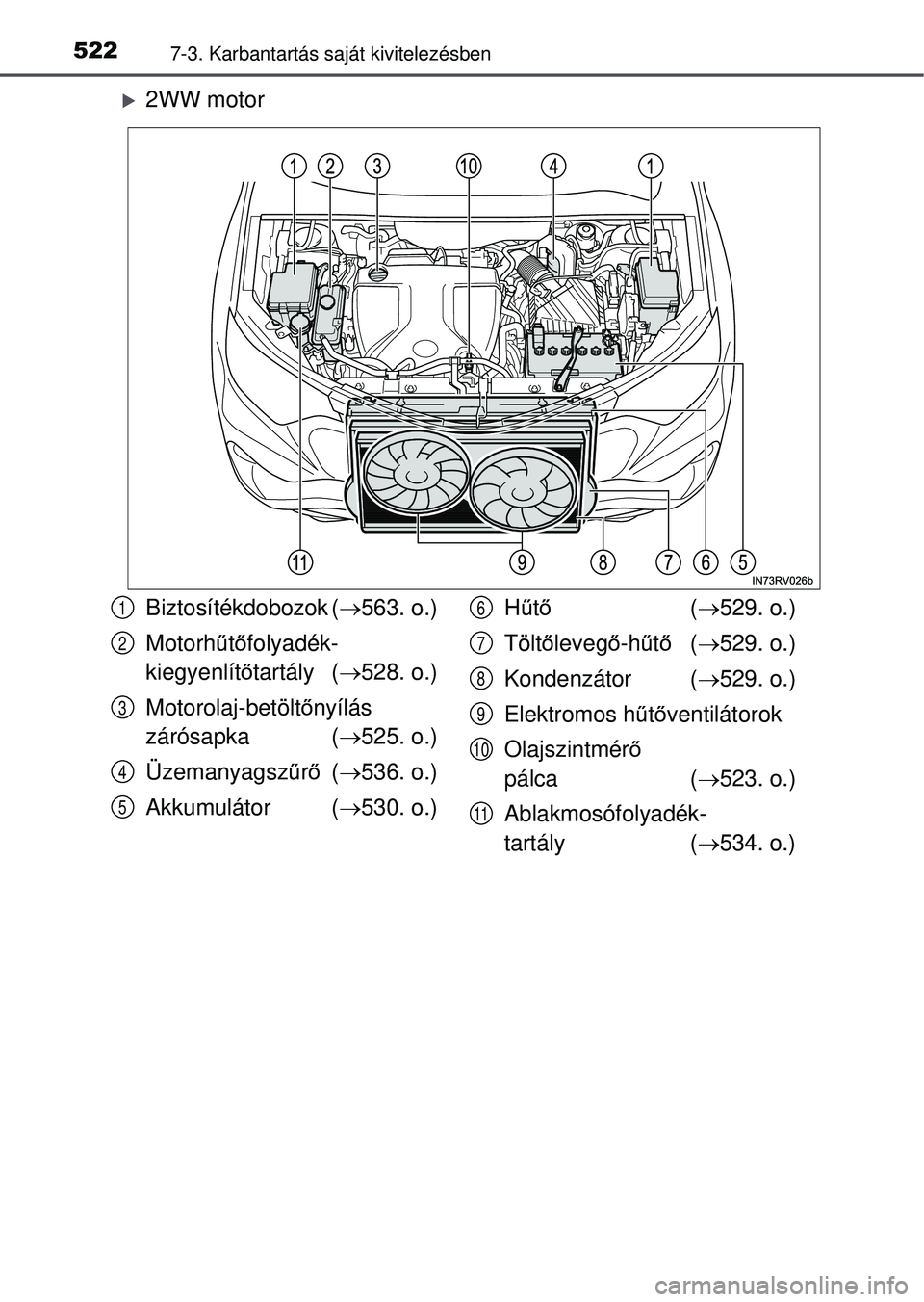

5227-3. Karbantartás saját kivitelezésben
2WW motor
Biztosítékdobozok (563. o.)
Motorh űtő folyadék-
kiegyenlít őtartály ( 528. o.)
Motorolaj-betölt őnyílás
zárósapka ( 525. o.)
Üzemanyagsz űrő ( 536. o.)
Akkumulátor ( 530. o.) H
űtő ( 529. o.)
Tölt őleveg ő-hű tő ( 529. o.)
Kondenzátor ( 529. o.)
Elektromos h űtő ventilátorok
Olajszintmér ő
pálca ( 523. o.)
Ablakmosófolyadék-
tartály ( 534. o.)1
2
3
4
5
6
7
8
9
10
11

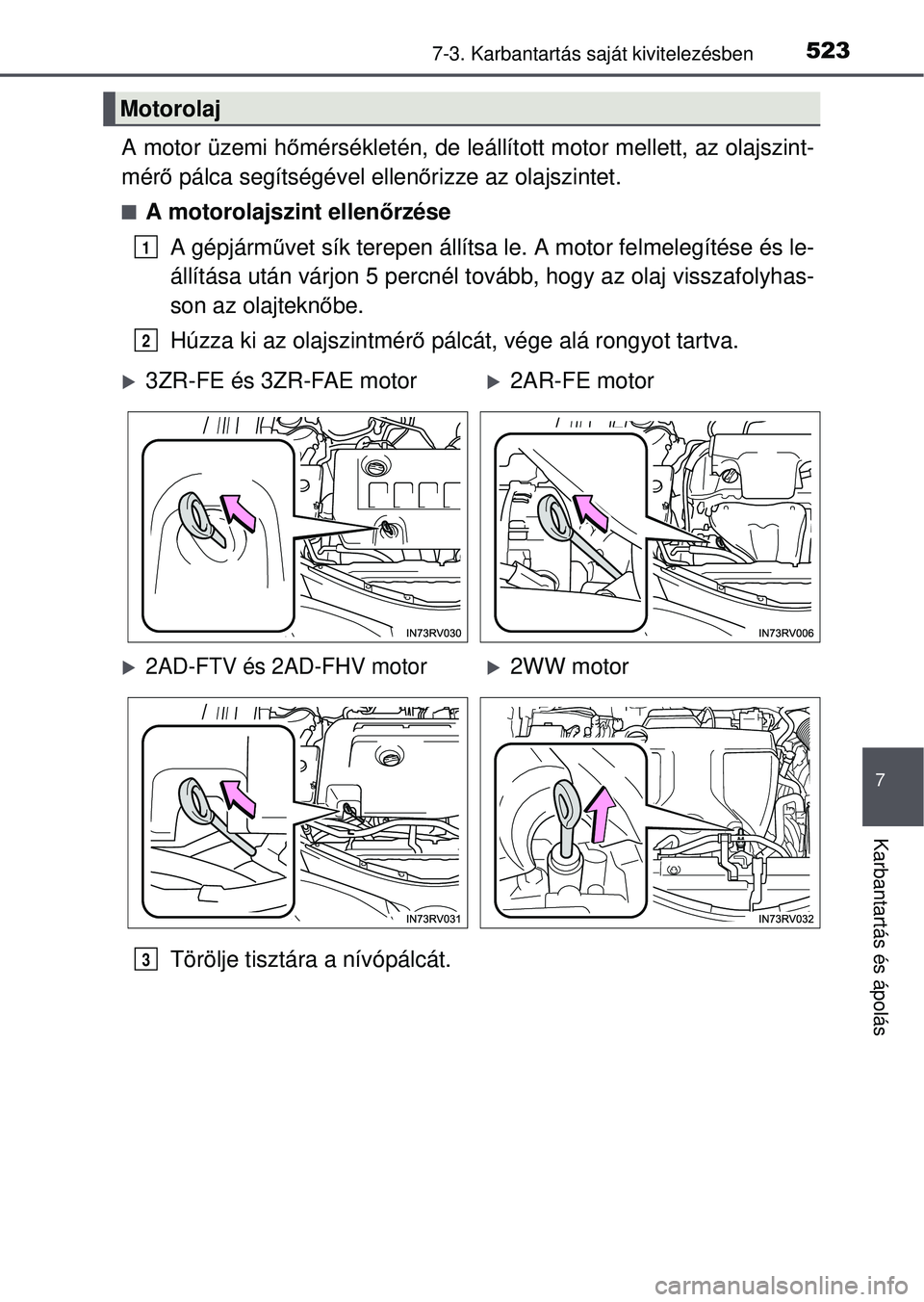

5237-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
A motor üzemi hőmérsékletén, de leállított motor mellett, az olajszint-
mér ő pálca segítségével ellen őrizze az olajszintet.
A motorolajszint ellen őrzése
A gépjárm űvet sík terepen állítsa le. A motor felmelegítése és le-
állítása után várjon 5 percnél to vább, hogy az olaj visszafolyhas-
son az olajtekn őbe.
Húzza ki az olajszintmér ő pálcát, vége alá rongyot tartva.
Törölje tisztára a nívópálcát.
Motorolaj
1
2
3ZR-FE és 3ZR-FAE motor2AR-FE motor
2AD-FTV és 2AD-FHV motor2WW motor
3

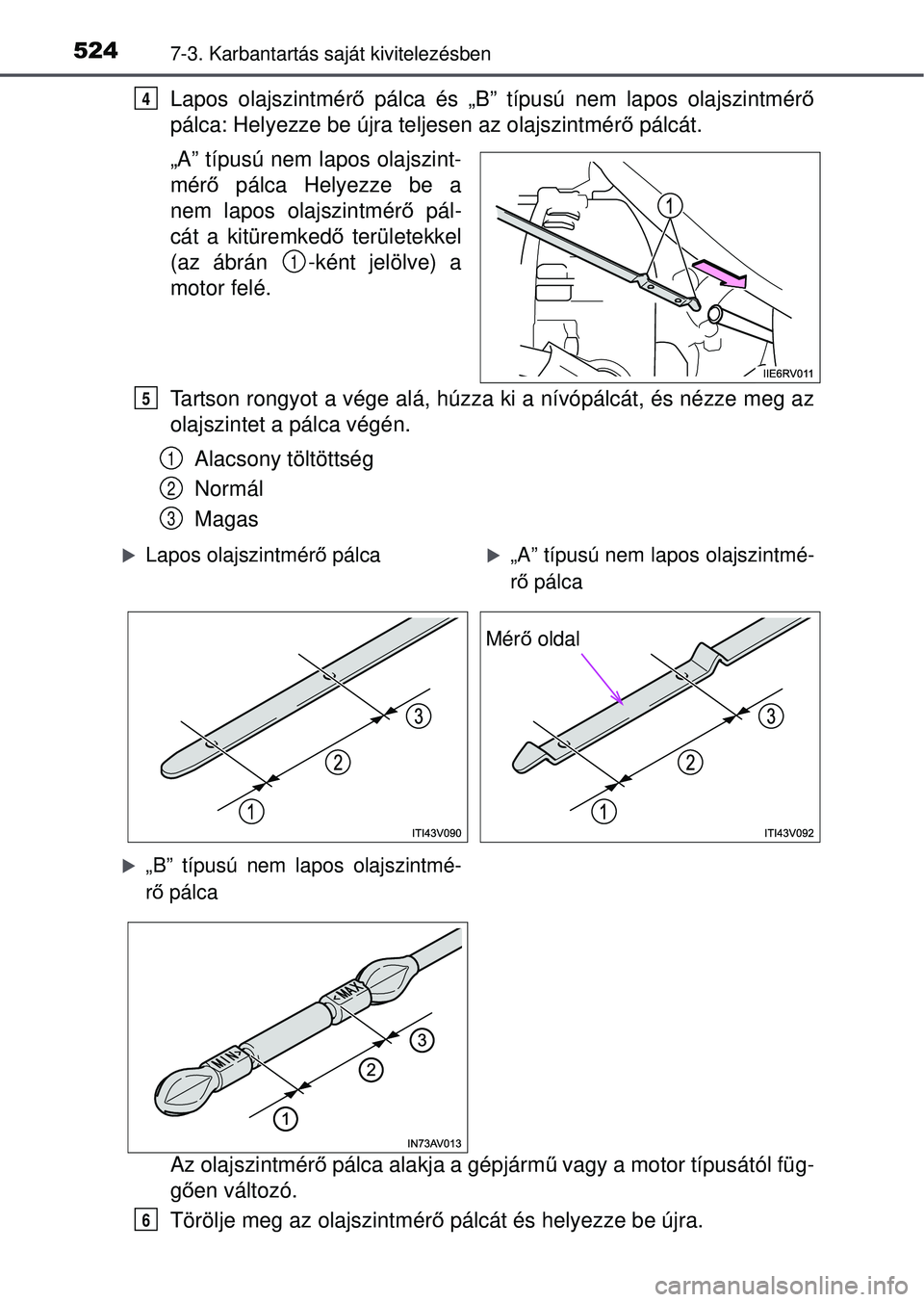

5247-3. Karbantartás saját kivitelezésben
Lapos olajszintmérő pálca és „B” típusú nem lapos olajszintmér ő
pálca: Helyezze be újra teljesen az olajszintmér ő pálcát.
„A” típusú nem lapos olajszint-
mér ő pálca Helyezze be a
nem lapos olajszintmér ő pál-
cát a kitüremked ő területekkel
(az ábrán -ként jelölve) a
motor felé.
Tartson rongyot a vége alá, húzza ki a nívópálcát, és nézze meg az
olajszintet a pálca végén.
Alacsony töltöttség
Normál
Magas
Az olajszintmér ő pálca alakja a gépjárm ű vagy a motor típusától füg-
gően változó.
Törölje meg az olajszintmér ő pálcát és helyezze be újra.4
1
5
1
2
3
Lapos olajszintmérő pálca„A” típusú nem lapos olajszintmé-
rő pálca
„B” típusú nem lapos olajszintmé-
rő pálca
Mér ő oldal
6

5257-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Motorolaj betöltése
Ha az olajszint az alacsony jel al att vagy ahhoz közel van, töltsön
hozzá ugyanolyan típusú motoro lajat, amilyen a motorban van.
Ellen őrizze a motorolaj típusát, és készítse el ő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétes en forgatva, vegye le az olajbe-
tölt őnyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellen őrizve.
Az óramutató járásával megegyező irányba forgatva, helyezze
fel az olajbetölt őnyílás-zárósapkát.
3ZR-FE és 3ZR-FAE motor2AR-FE motor
2AD-FTV és 2AD-FHV motor2WW motor
Motorolaj kiválasztása 680. o.
Olajmennyiség
(Alacsony  Te l e )
Benzinmotor 1,5 L (1,6 qt., 1,3 Imp.qt.)
Dízelmotor
2AD-FTV és 2AD-FHV motor
1,6 L (1,7 qt., 1,4 Imp.qt.)
2WW motor
1,2 L (1,3 qt., 1,1 Imp.qt.)
Tétel Tiszta tölcsér
1
2
3

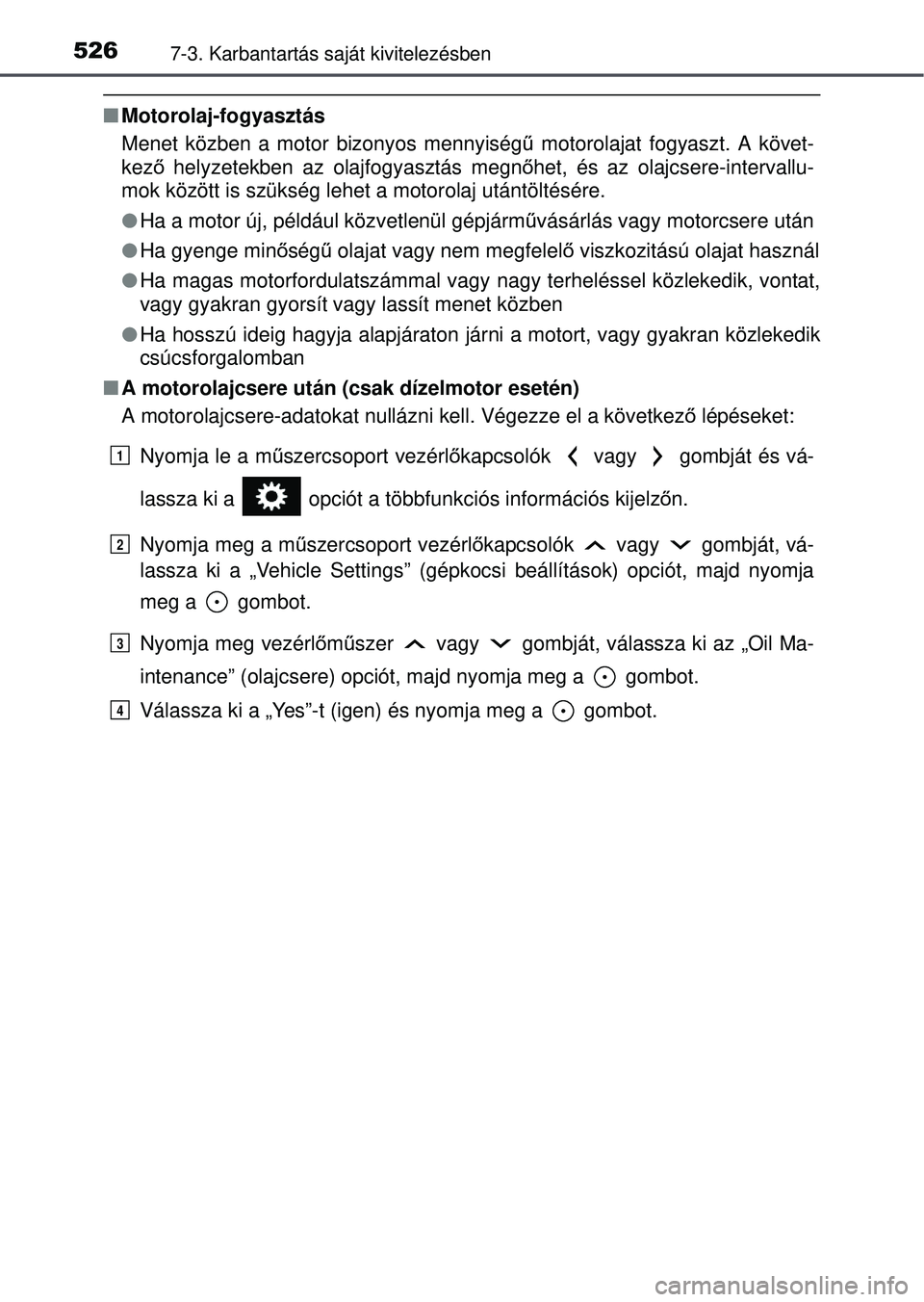

5267-3. Karbantartás saját kivitelezésben
Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiség ű motorolajat fogyaszt. A követ-
kező helyzetekben az olajfogyasztás megn őhet, és az olajcsere-intervallu-
mok között is szükség lehet a motorolaj utántöltésé\
re.
 Ha a motor új, például közvetlenül gépjárm űvásárlás vagy motorcsere után
 Ha gyenge min őség ű olajat vagy nem megfelel ő viszkozitású olajat használ
 Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat,
vagy gyakran gyorsít vagy lassít menet közben
 Ha hosszú ideig hagyja alapjáraton já rni a motort, vagy gyakran közlekedik
csúcsforgalomban
 A motorolajcsere után (csak dízelmotor esetén)
A motorolajcsere-adatokat nullázni kell. Végezze el a következ ő lépéseket:
Nyomja le a m űszercsoport vezérl őkapcsolók vagy gombját és vá-
lassza ki a opciót a többfunkciós információs kijelz őn.
Nyomja meg a m űszercsoport vezérlő kapcsolók vagy gombját, vá-
lassza ki a „Vehicle Settings” (gépkocsi beállítások) opciót, majd\
nyomja
meg a gombot.
Nyomja meg vezérl őm űszer vagy gombját, válassza ki az „Oil Ma-
intenance” (olajcsere) opciót, majd nyomja meg a gombot.
Válassza ki a „Yes”-t (igen) és nyomja meg a gombot.
1
2
3
4

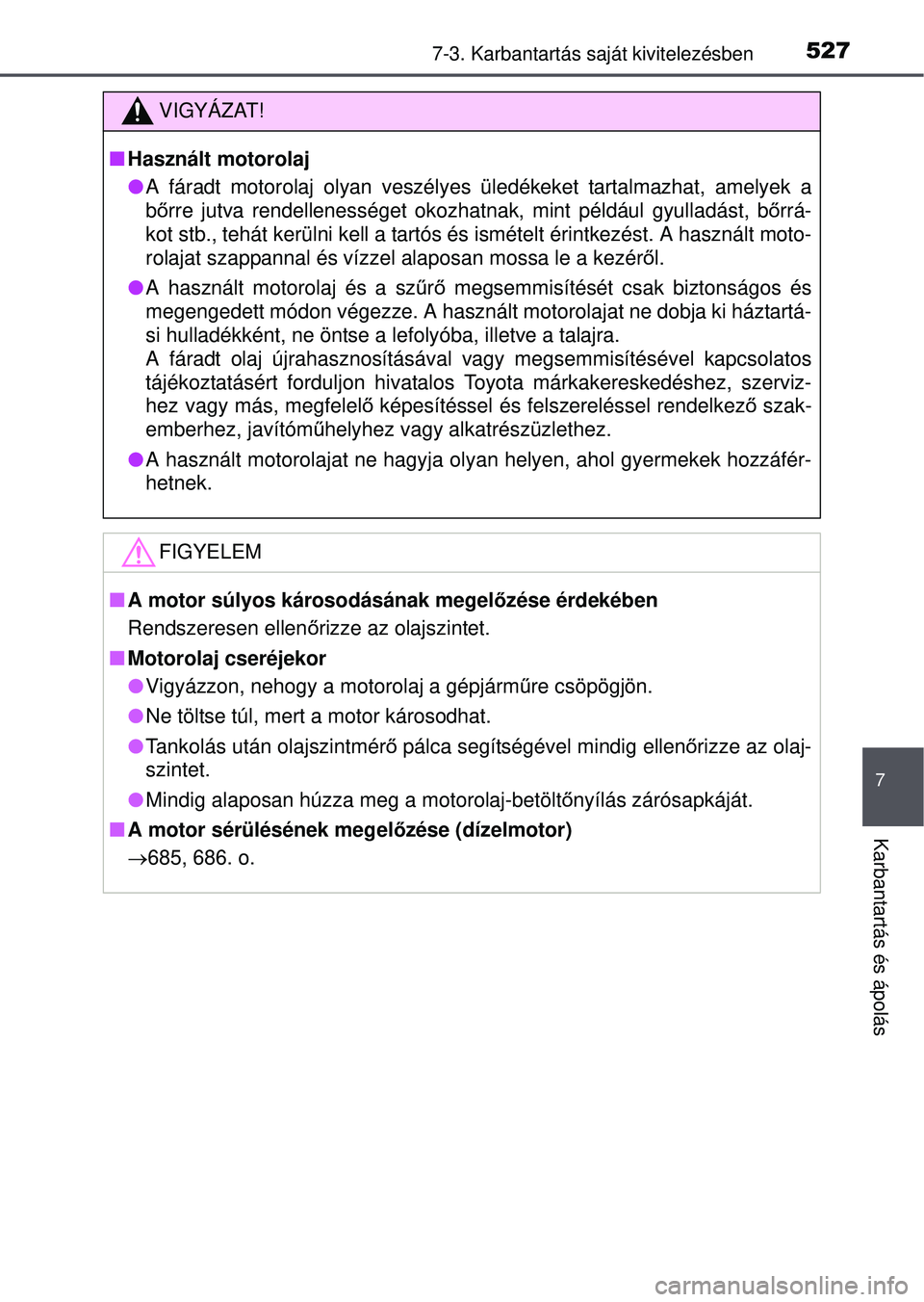

5277-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
Használt motorolaj
A fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bő rre jutva rendellenességet okozhatnak, mint például gyulladá\
st, b őrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt moto-
rolajat szappannal és vízzel alaposan mossa le a kezér ől.
 A használt motorolaj és a sz űrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki h\
áztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra.
A fáradt olaj újrahasznosításával vagy megsemmisítésével k\
apcsolatos
tájékoztatásért forduljon hivatalos Toyota márkakereskedéshez, szerviz-
hez vagy más, megfelel ő képesítéssel és felszereléssel rendelkező szak-
emberhez, javítóm űhelyhez vagy alkatrészüzlethez.
 A használt motorolajat ne hagyja oly an helyen, ahol gyermekek hozzáfér-
hetnek.
FIGYELEM
 A motor súlyos károsodásának megel őzése érdekében
Rendszeresen ellen őrizze az olajszintet.
 Motorolaj cseréjekor
Vigyázzon, nehogy a motorolaj a gépjárm űre csöpögjön.
 Ne töltse túl, mert a motor károsodhat.
 Tankolás után olajszintmér ő pálca segítségével mindig ellen őrizze az olaj-
szintet.
 Mindig alaposan húzza meg a motorolaj-betölt őnyílás zárósapkáját.
 A motor sérülésének megelőzése (dízelmotor)
685, 686. o.

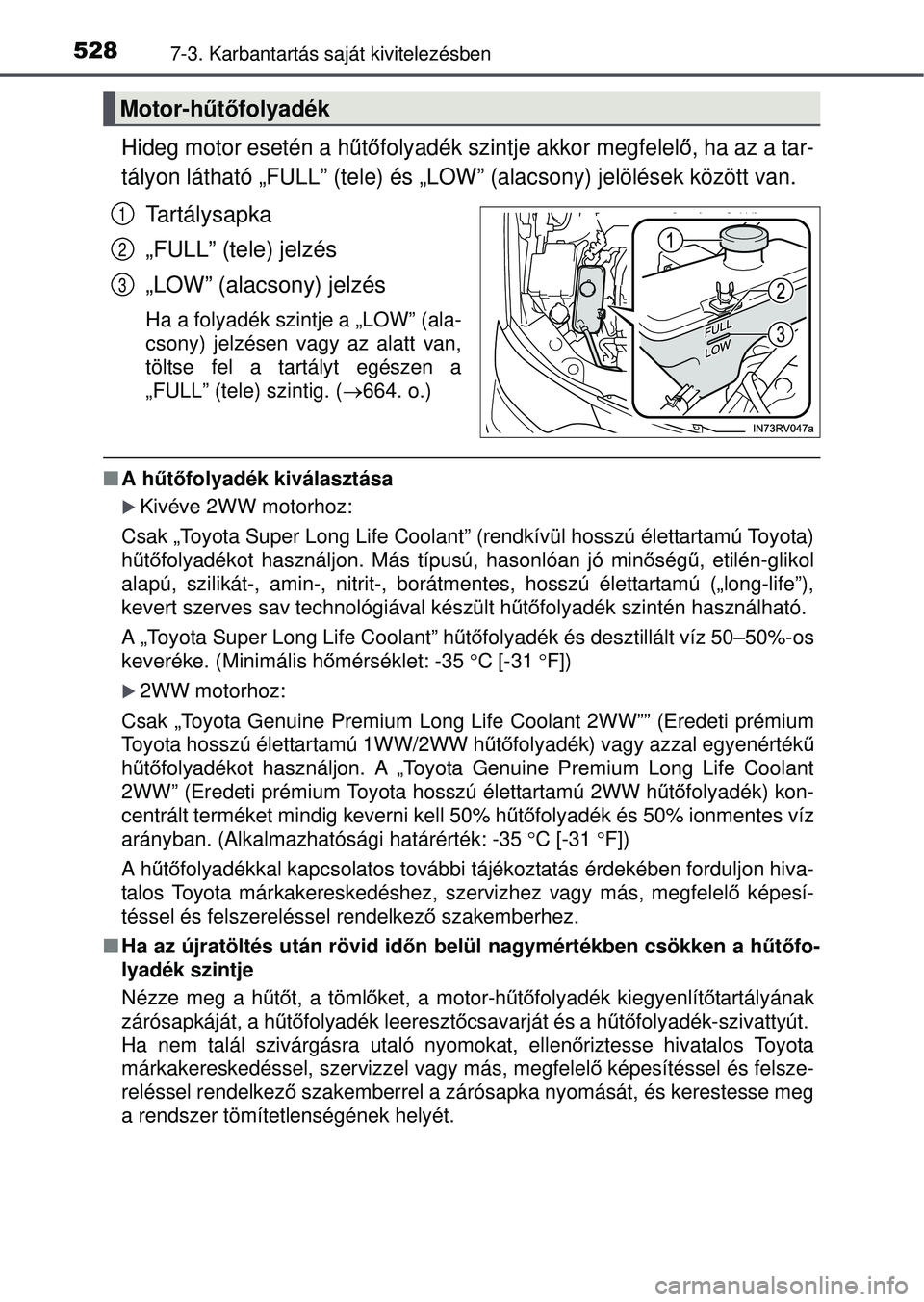

5287-3. Karbantartás saját kivitelezésben
Hideg motor esetén a hűtő folyadék szintje akkor megfelel ő, ha az a tar-
tályon látható „FULL” (tele) és „L OW” (alacsony) jelölések között van.
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW” (ala-
csony) jelzésen vagy az alatt van,
töltse fel a tartályt egészen a
„FULL” (tele) szintig. (664. o.)
A hű tőfolyadék kiválasztása
Kivéve 2WW motorhoz:
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota)
h űtő folyadékot használjon. Más típusú, hasonlóan jó min\
őség ű, etilén-glikol
alapú, szilikát-, amin-, nitrit-, borátm entes, hosszú élettartamú („long-life”),
kevert szerves sav technológiával készült h űtő folyadék szintén használható.
A „Toyota Super Long Life Coolant” hű tőfolyadék és desztillált víz 50–50%-os
keveréke. (Minimális h őmérséklet: -35 C [-31 F])
2WW motorhoz:
Csak „Toyota Genuine Premium Long Li fe Coolant 2WW”” (Eredeti prémium
Toyota hosszú élettartamú 1WW/2WW h űtő folyadék) vagy azzal egyenérték ű
h űtő folyadékot használjon. A „Toyota Genuine Premium Long Life Coolant
2WW” (Eredeti prémium Toyota hosszú élettartamú 2WW h űtő folyadék) kon-
centrált terméket mindig keverni kell 50% h űtő folyadék és 50% ionmentes víz
arányban. (Alkalmazhatósági határérték: -35 C [-31 F])
A hű tőfolyadékkal kapcsolatos további tájékoztatás érdekében forduljon hiva-
talos Toyota márkakereskedéshez, szervizhez vagy más, megfelel ő képesí-
téssel és felszereléssel rendelkez ő szakemberhez.
 Ha az újratöltés után rövid id őn belül nagymértékben csökken a h űtőfo-
lyadék szintje
Nézze meg a hű tőt, a töml őket, a motor-hű tőfolyadék kiegyenlítő tartályának
zárósapkáját, a h űtő folyadék leereszt őcsavarját és a hű tőfolyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellen őriztesse hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és felsze-
reléssel rendelkez ő szakemberrel a zárósapka nyomását, és kerestesse meg
a rendszer tömítetlenségének helyét.
Motor-hűt őfolyadék
1
2
3

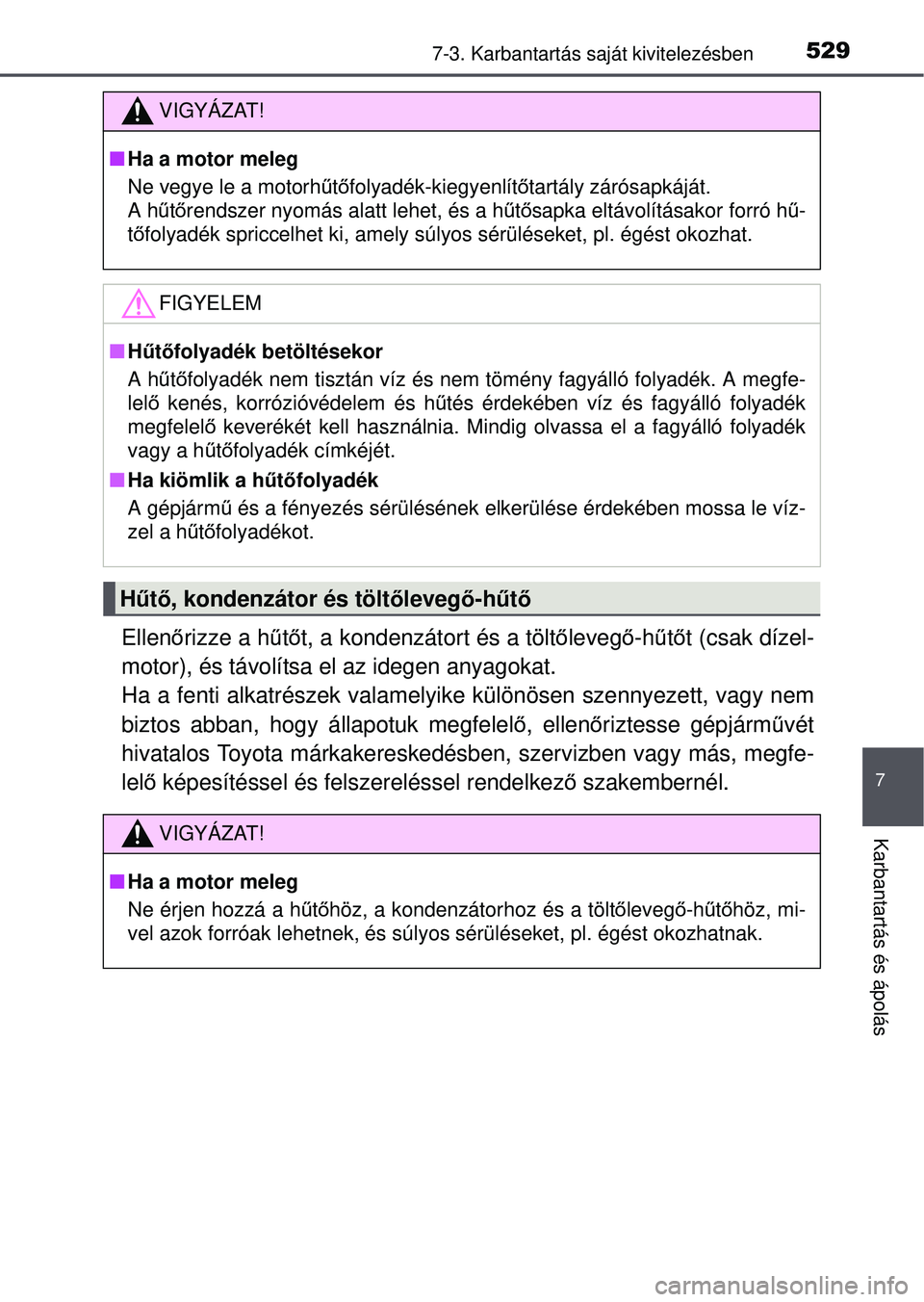

5297-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Ellenőrizze a hű tő t, a kondenzátort és a tölt őleveg ő-h űtő t (csak dízel-
motor), és távolítsa el az idegen anyagokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, va\
gy nem
biztos abban, hogy állapotuk megfelel ő, ellen őriztesse gépjármű vét
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfe-
lel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
VIGYÁZAT!
 Ha a motor meleg
Ne vegye le a motorh űtő folyadék-kiegyenlítő tartály zárósapkáját.
A hű tőrendszer nyomás alatt lehet, és a h űtő sapka eltávolításakor forró h ű-
tő folyadék spriccelhet ki, amely súlyos sérüléseket, pl. é\
gést okozhat.
FIGYELEM
 Hűt őfolyadék betöltésekor
A hű tőfolyadék nem tisztán víz és nem tömény fagyálló \
folyadék. A megfe-
lelő kenés, korrózióvédelem és h űtés érdekében víz és fagyálló folyadék
megfelel ő keverékét kell használnia. Mindi g olvassa el a fagyálló folyadék
vagy a h űtő folyadék címkéjét.
 Ha kiömlik a h űtőfolyadék
A gépjárm ű és a fényezés sérülésének elkerülése érde\
kében mossa le víz-
zel a h űtő folyadékot.
Hűt ő, kondenzátor és tölt őleveg ő-hűtő
VIGYÁZAT!
Ha a motor meleg
Ne érjen hozzá a h űtő höz, a kondenzátorhoz és a tölt őleveg ő-h űtő höz, mi-
vel azok forróak lehetnek, és súlyos sérüléseket, pl. \
égést okozhatnak.

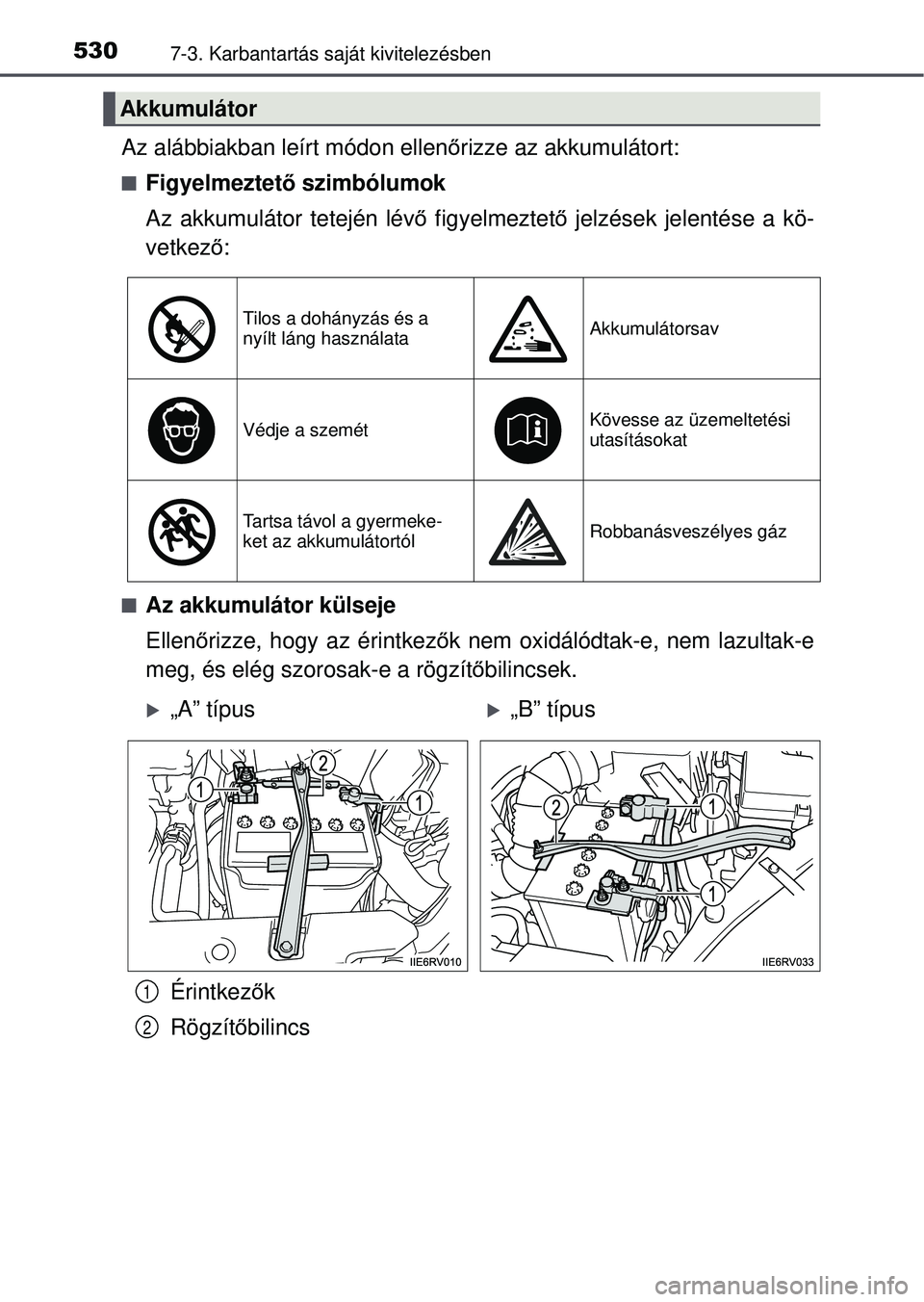

5307-3. Karbantartás saját kivitelezésben
Az alábbiakban leírt módon ellenőrizze az akkumulátort:
Figyelmeztet ő szimbólumok
Az akkumulátor tetején lév ő figyelmeztet ő jelzések jelentése a kö-
vetkez ő:
Az akkumulátor külseje
Ellen őrizze, hogy az érintkező k nem oxidálódtak-e, nem lazultak-e
meg, és elég szorosak-e a rögzít őbilincsek.
Érintkez ők
Rögzít őbilincs
Akkumulátor
Tilos a dohányzás és a
nyílt láng használataAkkumulátorsav
Védje a szemétKövesse az üzemeltetési
utasításokat
Tartsa távol a gyermeke-
ket az akkumulátortólRobbanásveszélyes gáz
„A” típus„B” típus
1
2
