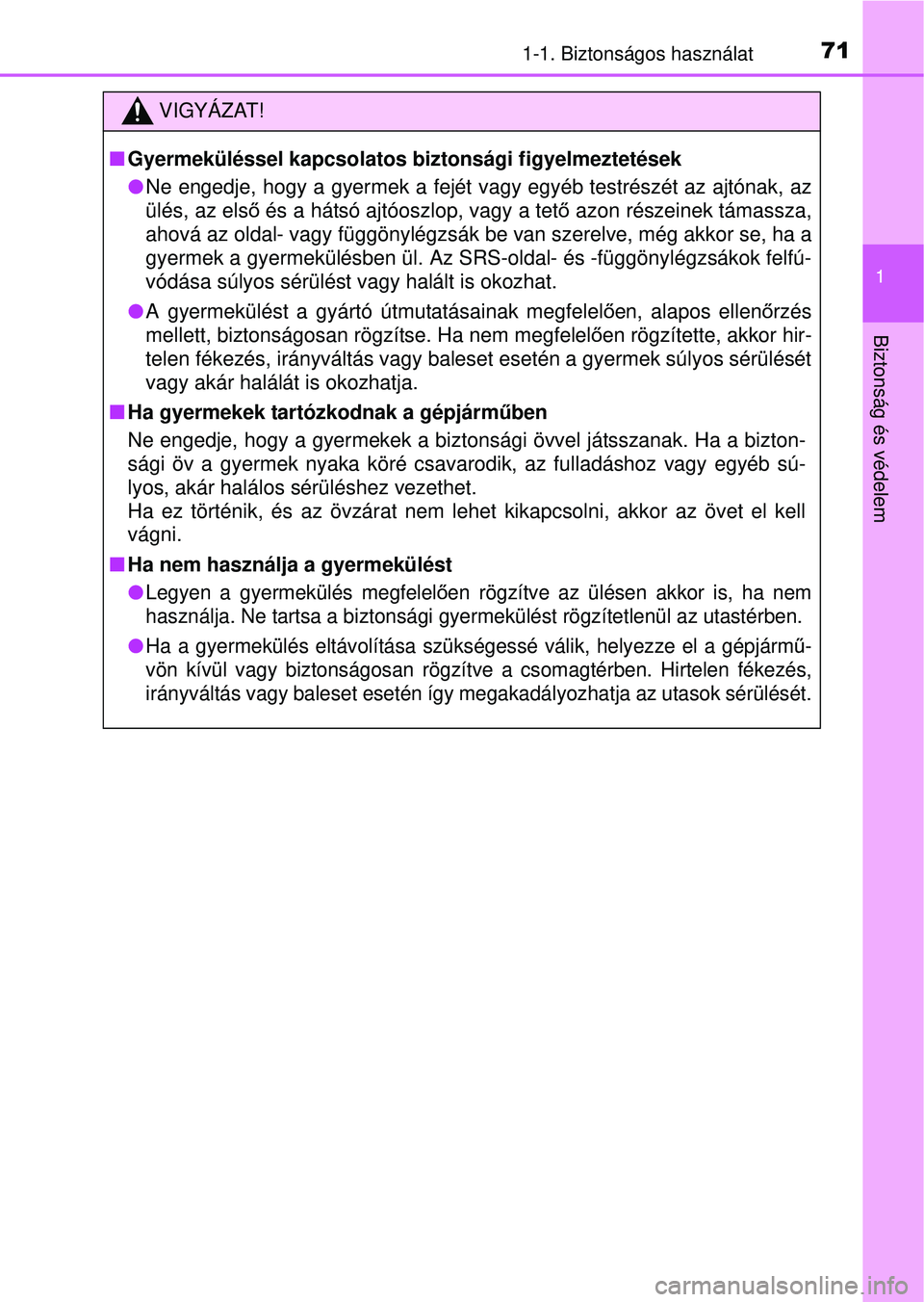

711-1. Biztonságos használat
1
Biztonság és védelem
VIGYÁZAT!
Gyermeküléssel kapcsolatos biztonsági figyelmeztetések
Ne engedje, hogy a gyermek a fejét vagy egyéb testrészét az \
ajtónak, az
ülés, az első és a hátsó ajtóoszlop, vagy a tet ő azon részeinek támassza,
ahová az oldal- vagy függönylégzsák be van szerelve, mé\
g akkor se, ha a
gyermek a gyermekülésben ül. Az SRS-oldal- és -függöny\
légzsákok felfú-
vódása súlyos sérülést vagy halált is okozhat.
 A gyermekülést a gyártó útmutatásainak megfelel ően, alapos ellen őrzés
mellett, biztonságosan rögzítse. Ha nem megfelel ően rögzítette, akkor hir-
telen fékezés, irányváltás vagy baleset esetén a gyerm\
ek súlyos sérülését
vagy akár halálát is okozhatja.
 Ha gyermekek tartózkodnak a gépjárműben
Ne engedje, hogy a gyermekek a biztons ági övvel játsszanak. Ha a bizton-
sági öv a gyermek nyaka köré csavarodik, az fulladáshoz v\
agy egyéb sú-
lyos, akár halálos sérüléshez vezethet.
Ha ez történik, és az övzárat nem lehet kikapcsolni, akko\
r az övet el kell
vágni.
 Ha nem használja a gyermekülést

Legyen a gyermekülés megfelel ően rögzítve az ülésen akkor is, ha nem
használja. Ne tartsa a biztonsági gyermekülést rögzítetlenül az utastérben.
Ha a gyermekülés eltávolítása szüksé gessé válik, helyezze el a gépjármű-
vön kívül vagy biztonságosan rögzítve a csomagtérben. Hirtelen fékezés,
irányváltás vagy baleset esetén így megakadályozhatja \
az utasok sérülését.

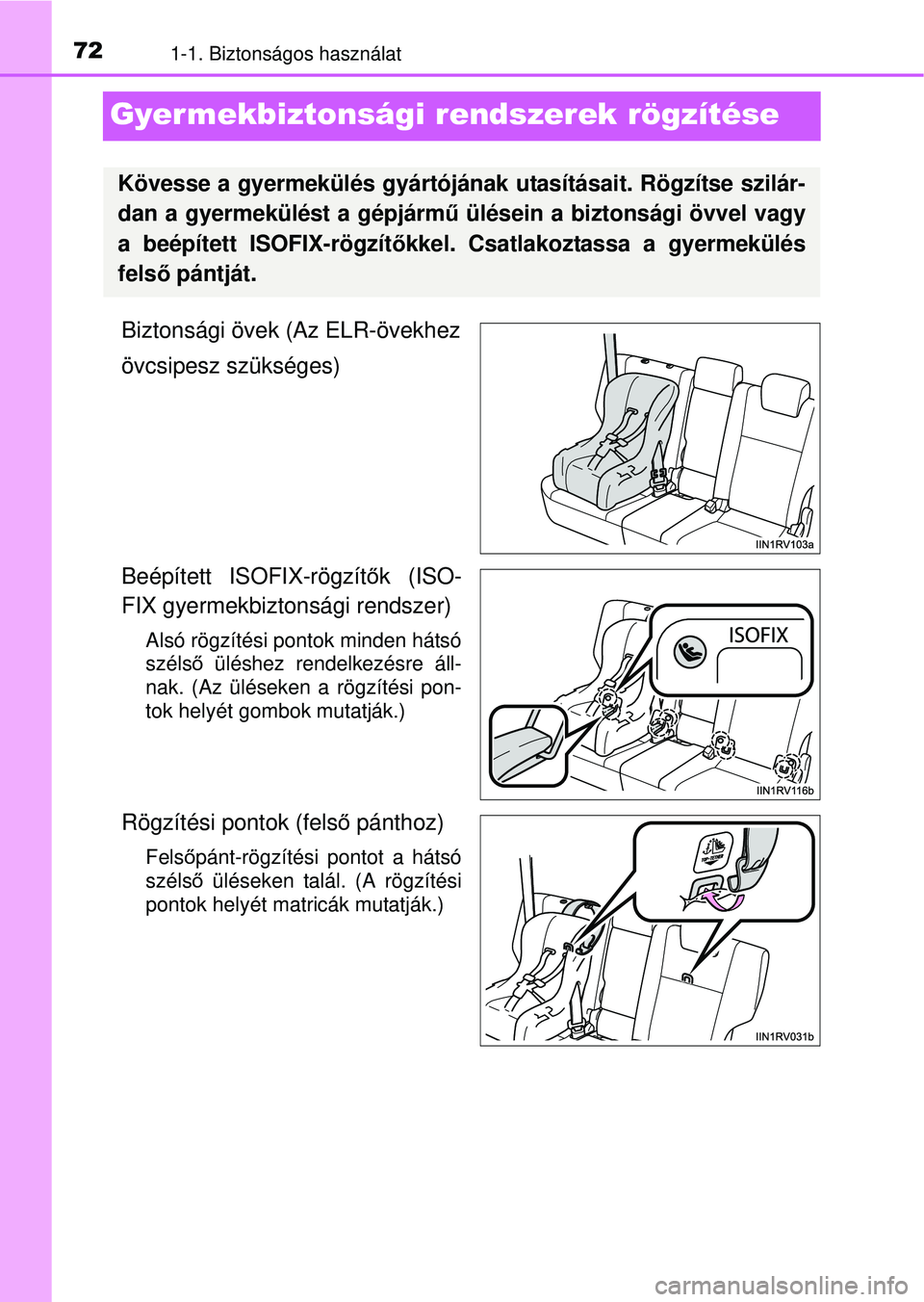

721-1. Biztonságos használat
Gyer mekbiztonsági rendszerek rögzítése
Biztonsági övek (Az ELR-övekhez
övcsipesz szükséges)
Beépített ISOFIX-rögzítők (ISO-
FIX gyermekbiztonsági rendszer)
Alsó rögzítési pontok minden hátsó
széls ő üléshez rendelkezésre áll-
nak. (Az üléseken a rögzítési pon-
tok helyét gombok mutatják.)
Rögzítési pontok (fels ő pánthoz)
Fels őpánt-rögzítési pontot a hátsó
széls ő üléseken talál. (A rögzítési
pontok helyét matricák mutatják.)
Kövesse a gyermekülés gyártójának utasításait. Rögzítse szilár-
dan a gyermekülést a gépjármű ülésein a biztonsági övvel vagy
a beépített ISOFIX-rögzít őkkel. Csatlakoztassa a gyermekülés
fels ő pántját.

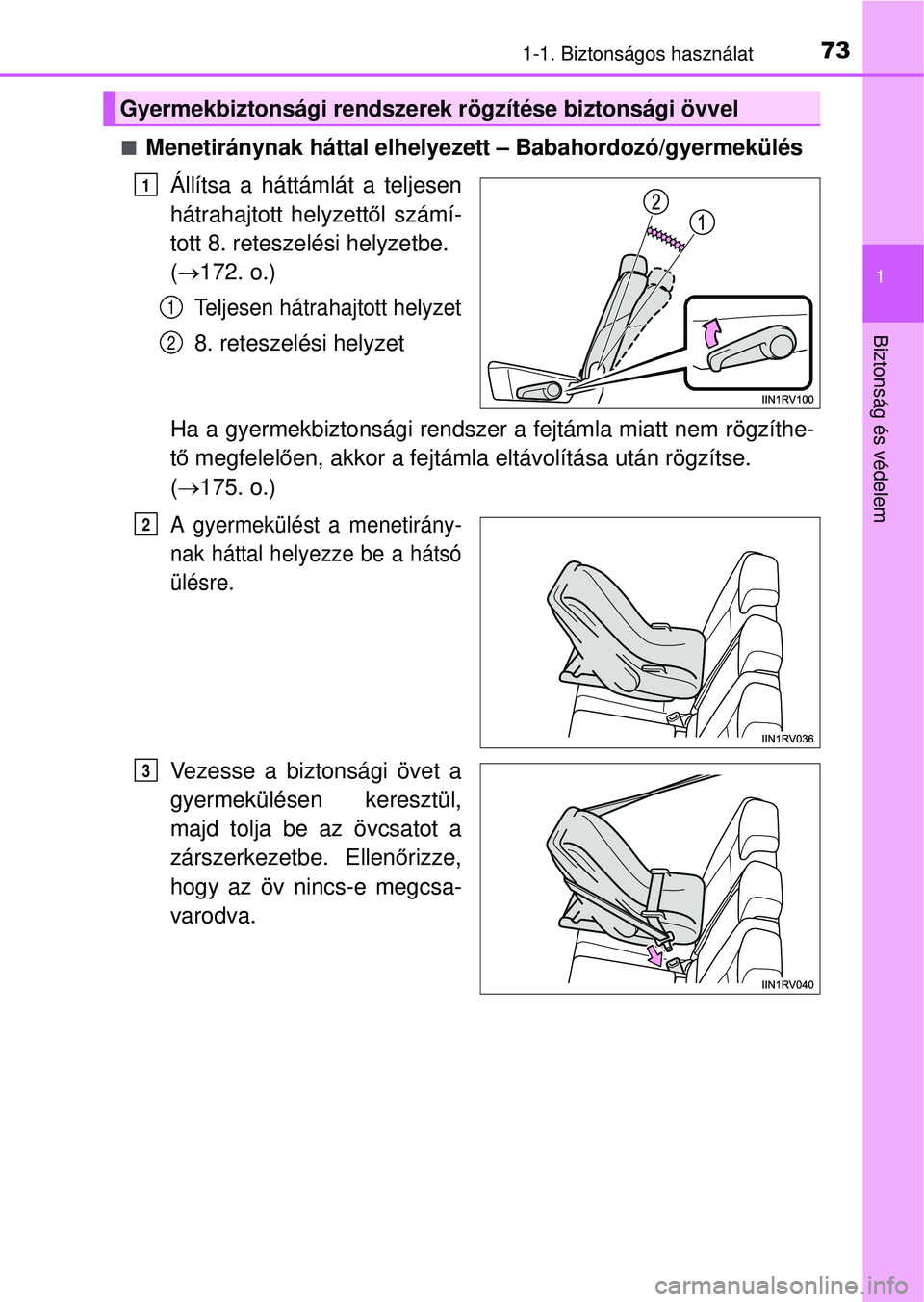

731-1. Biztonságos használat
1
Biztonság és védelem
Menetiránynak háttal elhelyezett – Babahordozó/gyermekülésÁllítsa a háttámlát a teljesen
hátrahajtott helyzett ől számí-
tott 8. reteszelési helyzetbe.
(  172. o.)
Teljesen hátrahajtott helyzet
8. reteszelési helyzet
Ha a gyermekbiztonsági rendszer a fejtámla miatt nem rögzíth\
e-
t ő megfelelő en, akkor a fejtámla eltávolítása után rögzítse.
(  175. o.)
A gyermekülést a menetirány-
nak háttal helyezze be a hátsó
ülésre.
Vezesse a biztonsági övet a
gyermekülésen keresztül,
majd tolja be az övcsatot a
zárszerkezetbe. Ellen őrizze,
hogy az öv nincs-e megcsa-
varodva.
Gyermekbiztonsági rendszerek rögzítése biztonsági övvel
1
1
2
2
3

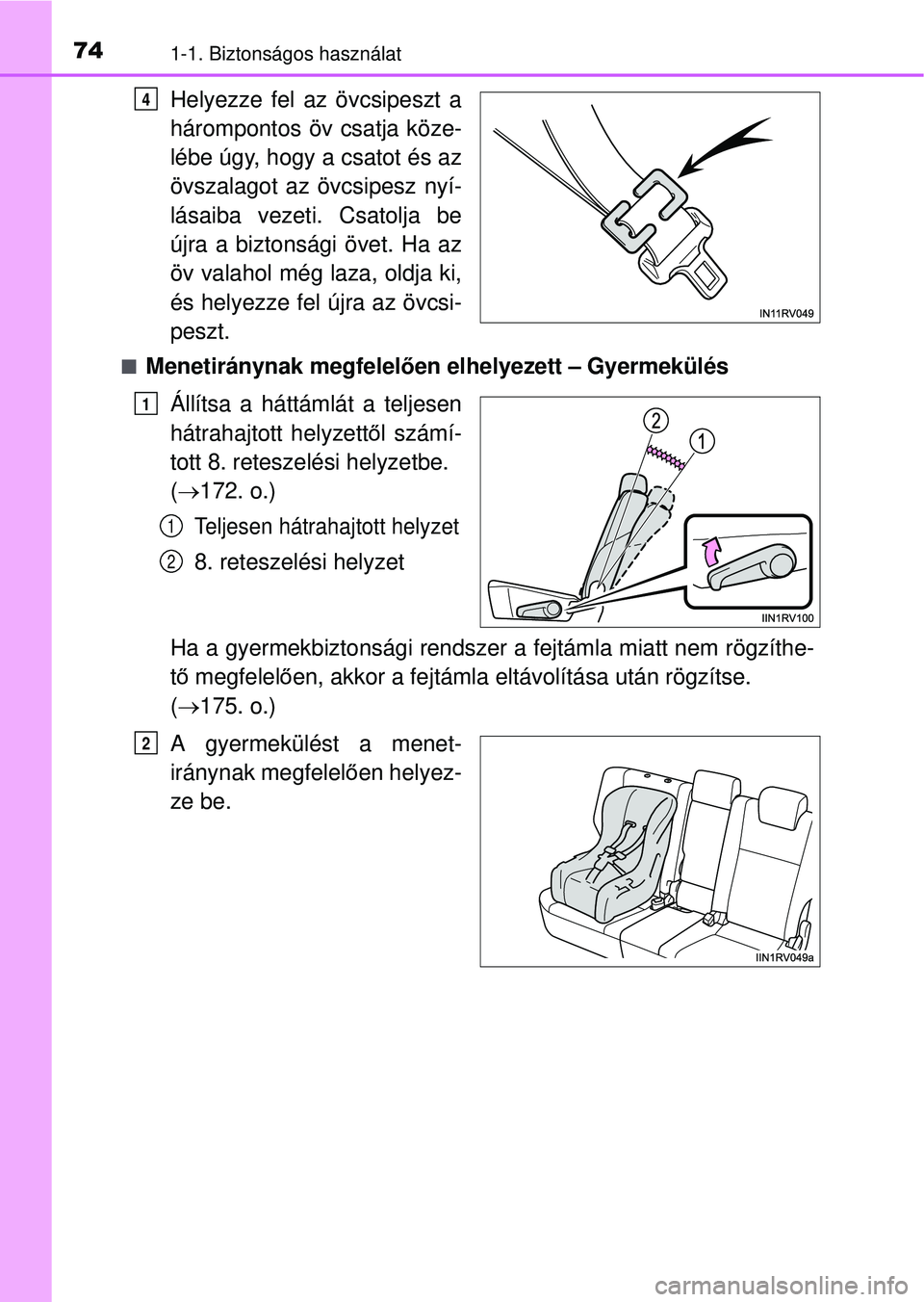

741-1. Biztonságos használat
Helyezze fel az övcsipeszt a
hárompontos öv csatja köze-
lébe úgy, hogy a csatot és az
övszalagot az övcsipesz nyí-
lásaiba vezeti. Csatolja be
újra a biztonsági övet. Ha az
öv valahol még laza, oldja ki,
és helyezze fel újra az övcsi-
peszt.
Menetiránynak megfelelően elhelyezett – Gyermekülés
Állítsa a háttámlát a teljesen
hátrahajtott helyzett ől számí-
tott 8. reteszelési helyzetbe.
(  172. o.)
Teljesen hátrahajtott helyzet
8. reteszelési helyzet
Ha a gyermekbiztonsági rendszer a fejtámla miatt nem rögzíth\
e-
t ő megfelelő en, akkor a fejtámla eltávolítása után rögzítse.
(  175. o.)
A gyermekülést a menet-
iránynak megfelel ően helyez-
ze be.
4
1
1
2
2

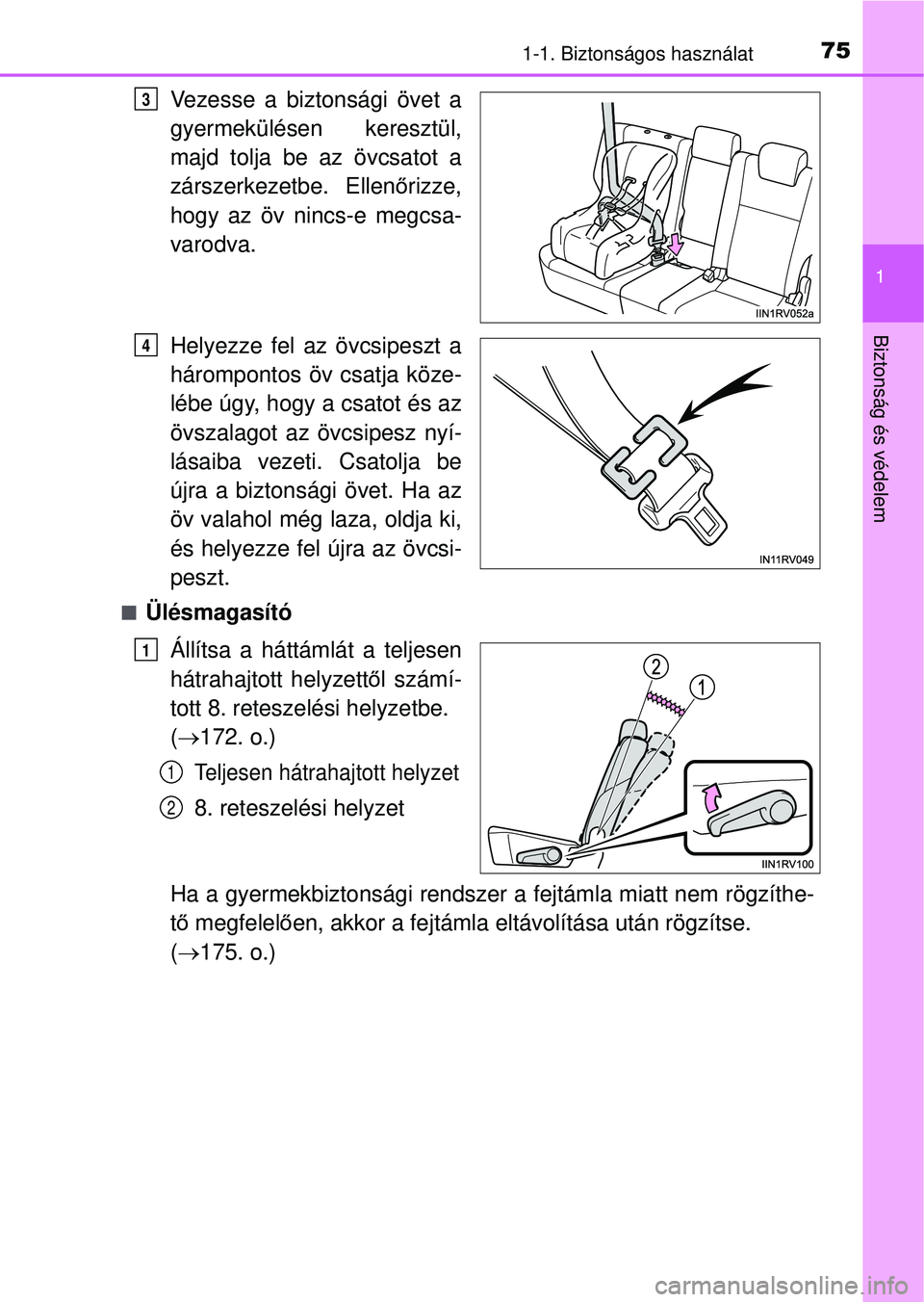

751-1. Biztonságos használat
1
Biztonság és védelem
Vezesse a biztonsági övet a
gyermekülésen keresztül,
majd tolja be az övcsatot a
zárszerkezetbe. Ellenőrizze,
hogy az öv nincs-e megcsa-
varodva.
Helyezze fel az övcsipeszt a
hárompontos öv csatja köze-
lébe úgy, hogy a csatot és az
övszalagot az övcsipesz nyí-
lásaiba vezeti. Csatolja be
újra a biztonsági övet. Ha az
öv valahol még laza, oldja ki,
és helyezze fel újra az övcsi-
peszt.
Ülésmagasító
Állítsa a háttámlát a teljesen
hátrahajtott helyzett ől számí-
tott 8. reteszelési helyzetbe.
(  172. o.)
Teljesen hátrahajtott helyzet
8. reteszelési helyzet
Ha a gyermekbiztonsági rendszer a fejtámla miatt nem rögzíth\
e-
t ő megfelelő en, akkor a fejtámla eltávolítása után rögzítse.
(  175. o.)
3
4
1
1
2

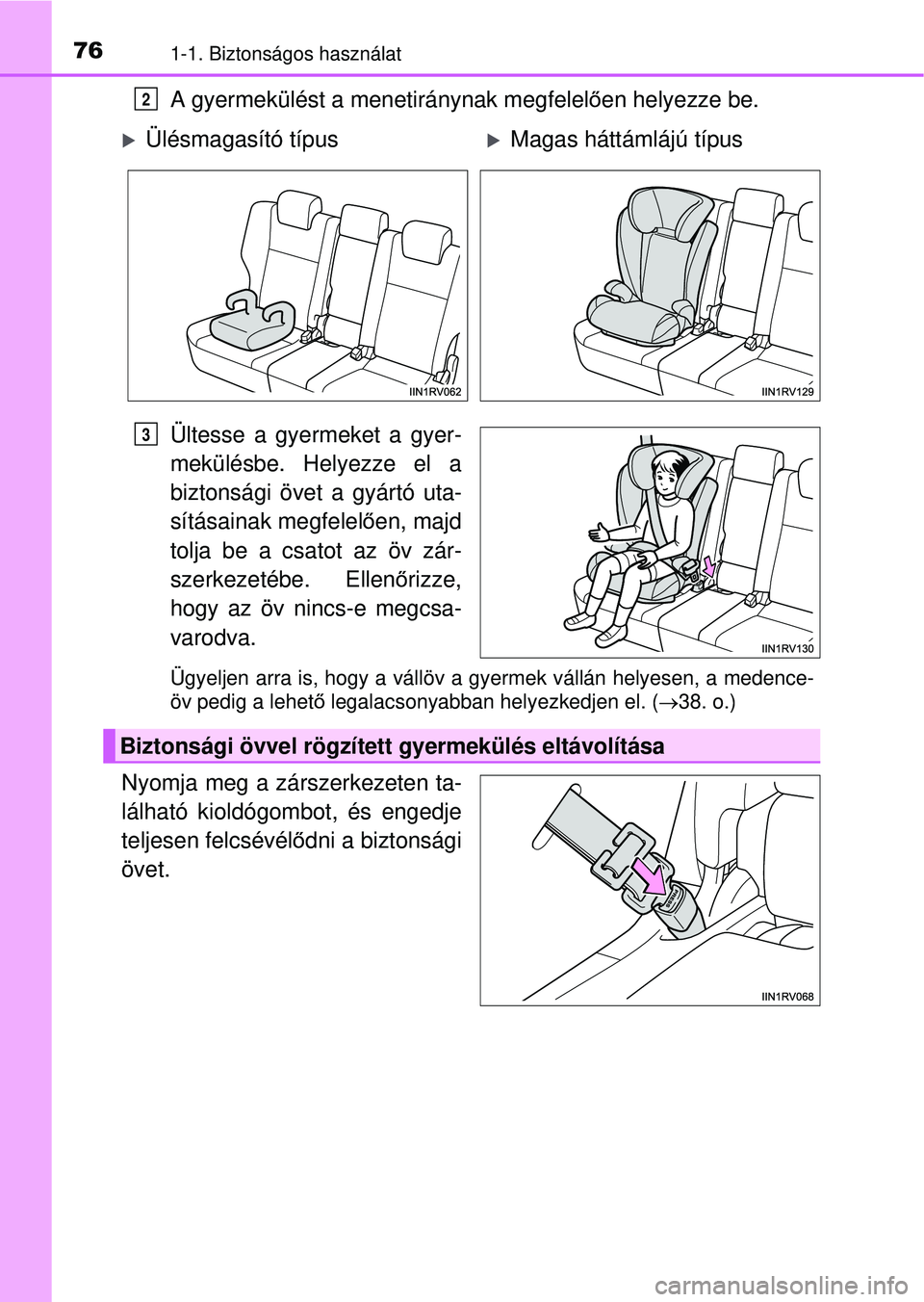

761-1. Biztonságos használat
A gyermekülést a menetiránynak megfelelően helyezze be.
Ültesse a gyermeket a gyer-
mekülésbe. Helyezze el a
biztonsági övet a gyártó uta-
sításainak megfelel ően, majd
tolja be a csatot az öv zár-
szerkezetébe. Ellen őrizze,
hogy az öv nincs-e megcsa-
varodva.
Ügyeljen arra is, hogy a vállöv a gyermek vállán helyesen\
, a medence-
öv pedig a lehet ő legalacsonyabban helyezkedjen el. ( 38. o.)
Nyomja meg a zárszerkezeten ta-
lálható kioldógombot, és engedje
teljesen felcsévélődni a biztonsági
övet.
2
Ülésmagasító típusMagas háttámlájú típus
3
Biztonsági övvel rögzített gyermekülés eltávolít\
ása

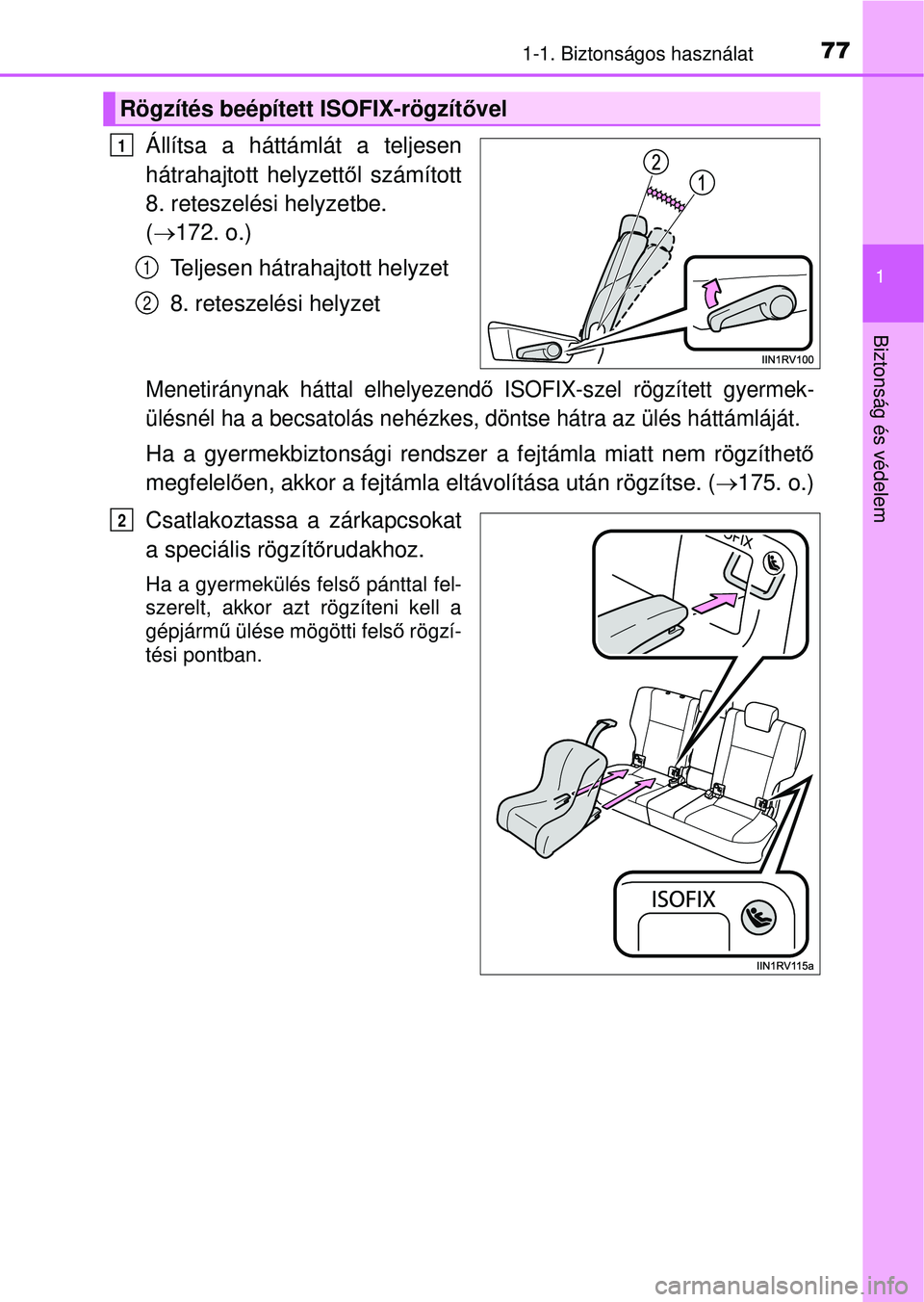

771-1. Biztonságos használat
1
Biztonság és védelem
Állítsa a háttámlát a teljesen
hátrahajtott helyzettől számított
8. reteszelési helyzetbe.
(  172. o.)
Teljesen hátrahajtott helyzet
8. reteszelési helyzet
Menetiránynak háttal elhelyezend ő ISOFIX-szel rögzített gyermek-
ülésnél ha a becsatolás nehézkes, dö ntse hátra az ülés háttámláját.
Ha a gyermekbiztonsági rendszer a fejtámla miatt nem rögzíth\
et ő
megfelel ően, akkor a fejtámla eltávolítása után rögzítse. ( 175. o.)
Csatlakoztassa a zárkapcsokat
a speciális rögzít őrudakhoz.
Ha a gyermekülés fels ő pánttal fel-
szerelt, akkor azt rögzíteni kell a
gépjárm ű ülése mögötti fels ő rögzí-
tési pontban.
Rögzítés beépített ISOFIX-rögzít ővel
1
1
2
2

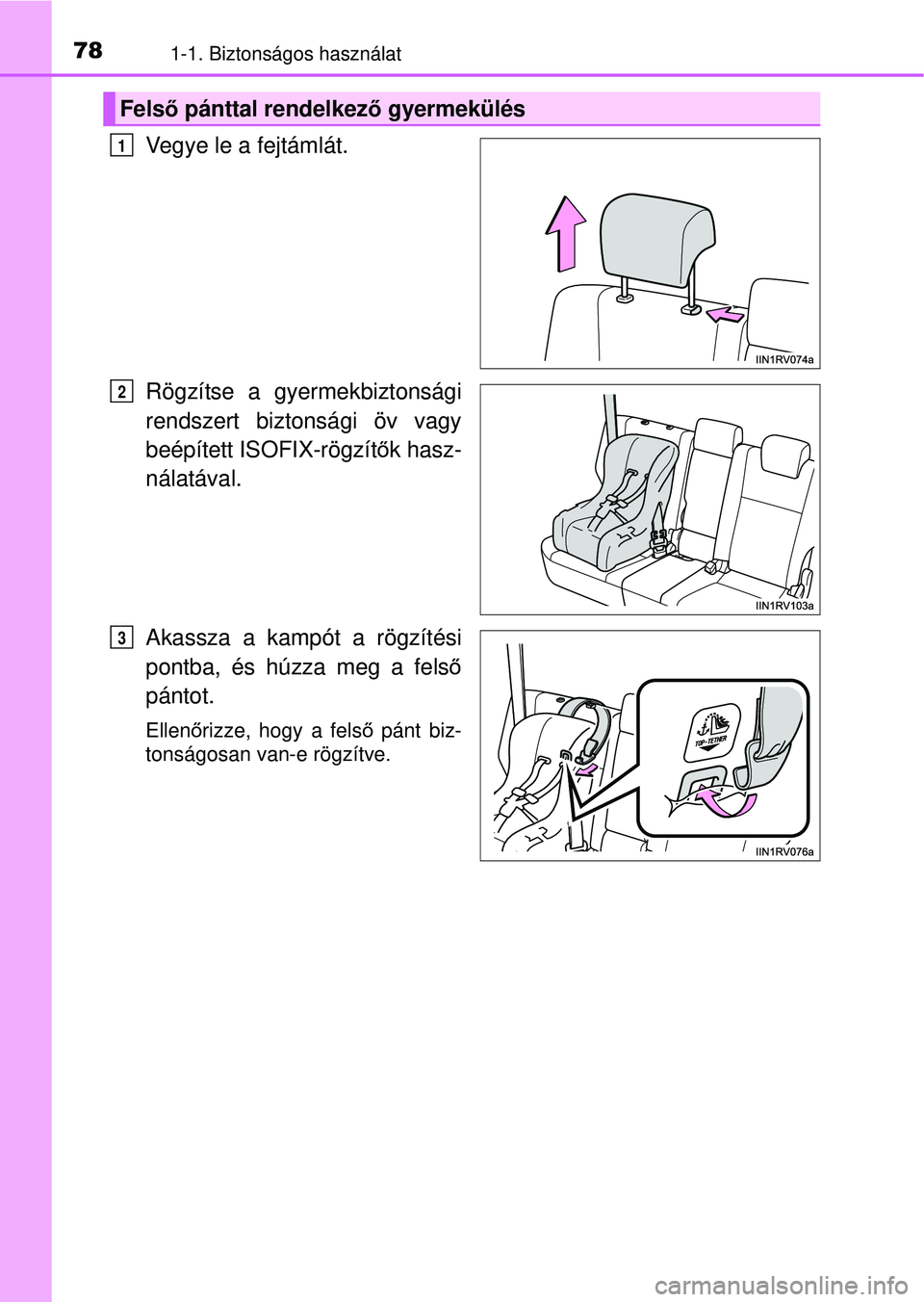

781-1. Biztonságos használat
Vegye le a fejtámlát.
Rögzítse a gyermekbiztonsági
rendszert biztonsági öv vagy
beépített ISOFIX-rögzítők hasz-
nálatával.
Akassza a kampót a rögzítési
pontba, és húzza meg a fels ő
pántot.
Ellen őrizze, hogy a fels ő pánt biz-
tonságosan van-e rögzítve.
Fels ő pánttal rendelkez ő gyermekülés
1
2
3

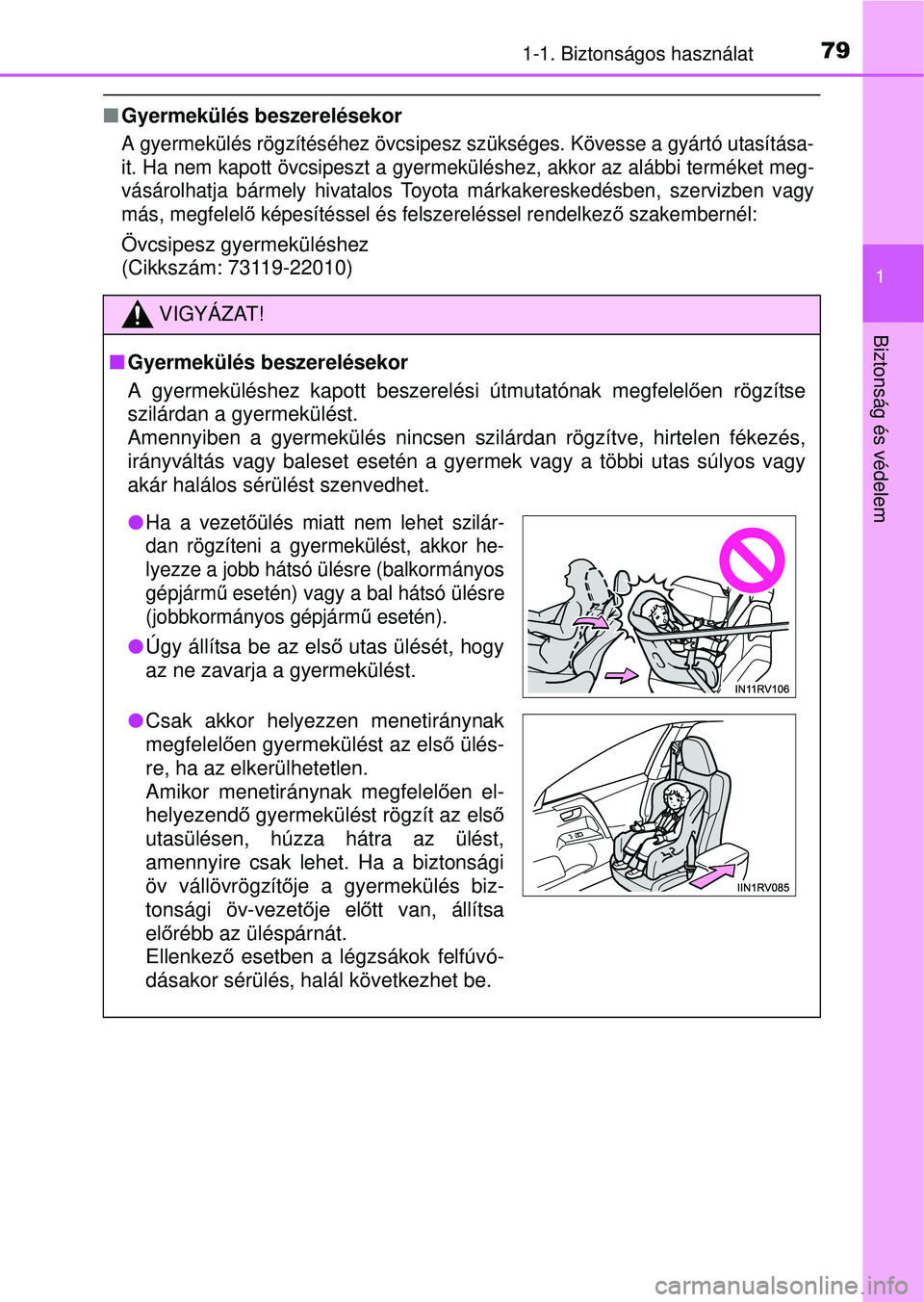

791-1. Biztonságos használat
1
Biztonság és védelem
Gyermekülés beszerelésekor
A gyermekülés rögzítéséhez övcsipesz szükséges. Kövesse a gyártó utasítása-
it. Ha nem kapott övcsipeszt a gyermekülé shez, akkor az alábbi terméket meg-
vásárolhatja bármely hivatalos Toyota márkakereskedésben , szervizben vagy
más, megfelel ő képesítéssel és felszereléssel rendelkez ő szakembernél:
Övcsipesz gyermeküléshez
(Cikkszám: 73119-22010)
VIGYÁZAT!
 Gyermekülés beszerelésekor
A gyermeküléshez kapott beszerelési útmutatónak megfelelő en rögzítse
szilárdan a gyermekülést.
Amennyiben a gyermekülés nincsen szilárdan rögzítve, hirt\
elen fékezés,
irányváltás vagy baleset esetén a gyer mek vagy a többi utas súlyos vagy
akár halálos sérülést szenvedhet.
Ha a vezet őülés miatt nem lehet szilár-
dan rögzíteni a gyermekülést, akkor he-
lyezze a jobb hátsó ülésre (balkormányos
gépjárm ű esetén) vagy a bal hátsó ülésre
(jobbkormányos gépjárm ű esetén).
 Úgy állítsa be az első utas ülését, hogy
az ne zavarja a gyermekülést.
 Csak akkor helyezzen menetiránynak
megfelel ően gyermekülést az els ő ülés-
re, ha az elkerülhetetlen.
Amikor menetiránynak megfelelő en el-
helyezend ő gyermekülést rögzít az els ő
utasülésen, húzza hátra az ülést,
amennyire csak lehet. Ha a biztonsági
öv vállövrögzítő je a gyermekülés biz-
tonsági öv-vezet ője el őtt van, állítsa
el őrébb az üléspárnát.
Ellenkez ő esetben a légzsákok felfúvó-
dásakor sérülés, halál következhet be.

801-1. Biztonságos használat
VIGYÁZAT!
Gyermekülés beszerelésekor
Soha ne helyezzen menetiránynak hát-
tal fordított gyermekülést az els ő utas-
ülésre, ha az utasoldali légzsák kézi
m űködtetés ű kapcsolója ON (bekap-
csolva) állásban van. ( 58. o.)
Baleset esetén a gyorsan felfúvódó első
utasoldali légzsák a gyermek súlyos sé-
rülését vagy halálát okozhatja.

Az utasoldali napellenz őn matricák talál-
hatók, amelyek az utasoldali els ő ülésen
menetiránynak háttal rögzített gyermek-
ülés alkalmazásának tilalmára figyel-
meztetnek.
A matricák részletei az alábbi ábrán lát-
hatóak.
