Page 371 of 764

371
5Accessori interni
RAV4_OM_OM42A83L_(EL)5-2. Uso dell’impianto audio
Tipi di impianti audio ................ 394
Uso della radio.........................397
Uso del lettore CD ................... 404
Riproduzione di dischi MP3 e WMA .......................... 412
Uso di un lettore iPod .............. 421
Uso di una memoria USB ........ 432
Uso ottimale dell’impianto audio ..................................... 442
Uso della porta AUX ................ 445
Uso dei comandi audio al volante................................... 446
Audio/telefono Bluetooth
®.......449
Uso dell’impianto audio/telefono Bluetooth
®..... 456
Funzionamento di un lettore portatile abilitato
Bluetooth
®............................. 462
Esecuzione di una chiamata....466
Uso del menu “SETUP” (menu “Bluetooth
*”) .............. 471
Uso del menu “SETUP” (menu “PHONE” o “TEL”)...... 478 5-3. Uso delle luci interne
Elenco delle luci interne .......... 485
• Luci interne ......................... 486
• Luci di cortesia ................... 486
5-4. Uso dei vani portaoggetti Elenco dei vani portaoggetti .... 488
• Vano portaoggetti ............... 489
• Vano console...................... 490
• Portabicchieri...................... 491
• Portabottiglie ...................... 492
Accessori del vano bagagli ..... 493
5-5. Altre caratteristiche interne Alette parasole e specchietti di cortesia ............................. 503
Orologio................................... 504
Posacenere portatile ............... 505
Prese di corrente ..................... 506
Sistema di riscaldamento sedili...................................... 507
Bracciolo ................................. 509
Ganci appendiabiti .................. 510
Maniglie di assistenza ............. 511
*: Bluetooth è un marchio registrato di Bluetooth SIG, Inc.
Page 372 of 764

3725-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42A83L_(EL)
Impianto dell’aria condizionata manuale∗
Per regolare la velocità del ventilatore, ruotare la rotella di controllo velo-
cità del ventilatore in senso orario (per aumentare) o in senso antiorario
(per diminuire).
Portando la rotella su “0” si spegne il ventilatore.
Per regolare le impostazioni della temperatura, girare la rotella di controllo
temperatura in senso orario (caldo) o antiorario (freddo).
Se non si preme , l’impianto fornirà aria a temperatura ambiente oppure aria
calda.
Per selezionare le bocchette di uscita dell’aria, portare la relativa rotella
selettrice sulla posizione desiderata.
Per una regolazione più precisa, è anche possibile selezionare posizioni intermedie
tra le opzioni delle bocchette di uscita dell’aria.
∗: se in dotazione
Rotella di selezione delle boc-
chette di uscita aria
Rotella di controllo velocità del
ventilatore
Rotella di controllo temperatura Pulsante di attivazione/disattiva-
zione funzione di raffreddamento
e deumidificazione (se in dota-
zione)
Pulsante modalità aria esterna/
ricircolo aria
Modifica delle impostazioni
1
2
3
4
5
1
2
3
Page 373 of 764

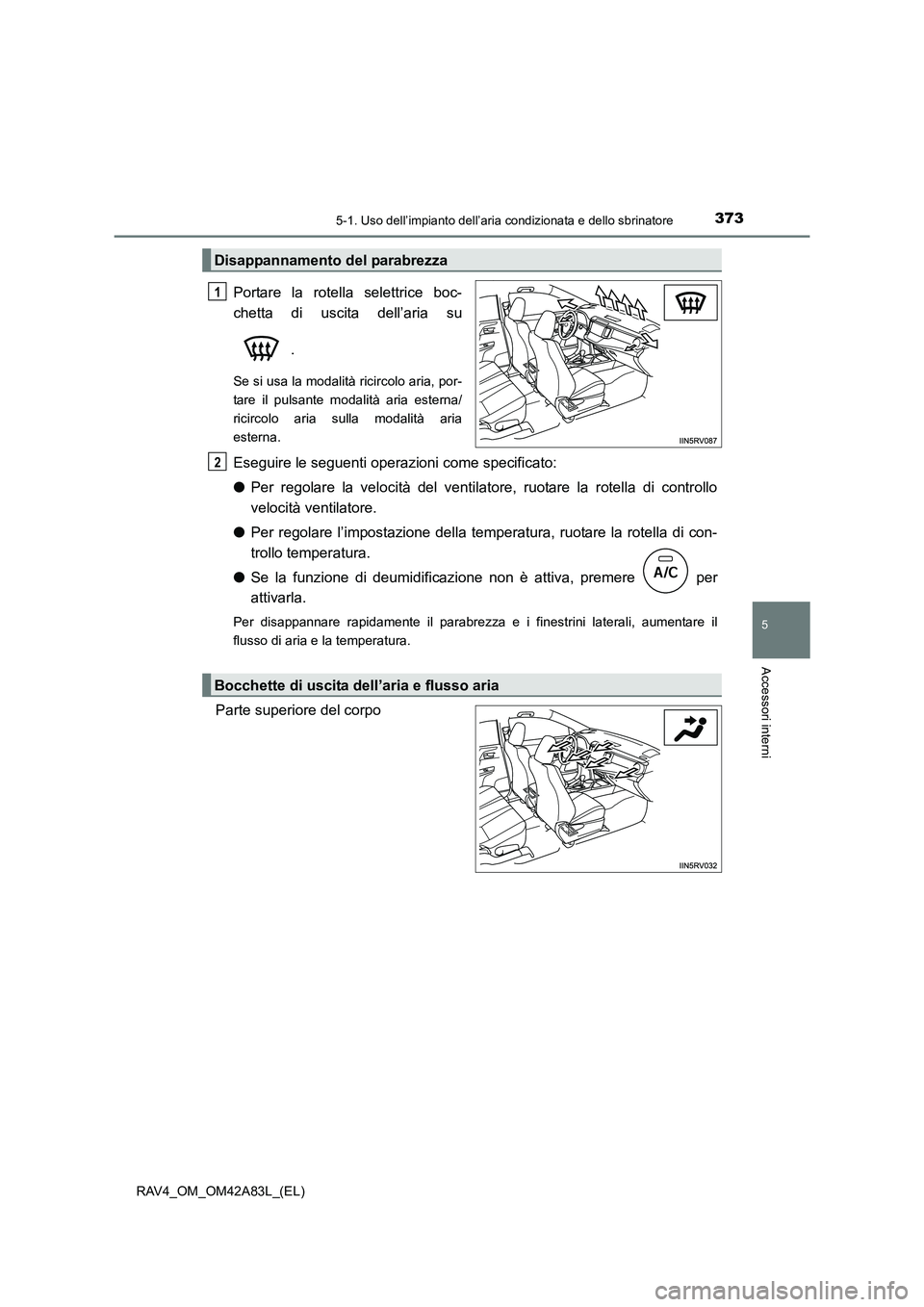

3735-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
5
Accessori interni
RAV4_OM_OM42A83L_(EL)
Portare la rotella selettrice boc-
chetta di uscita dell’aria su
.
Se si usa la modalità ricircolo aria, por-
tare il pulsante modalità aria esterna/
ricircolo aria sulla modalità aria
esterna.
Eseguire le seguenti operazioni come specificato:
●Per regolare la velocità del ventilatore, ruotare la rotella di controllo
velocità ventilatore.
● Per regolare l’impostazione della temperatura, ruotare la rotella di con-
trollo temperatura.
● Se la funzione di deumidificazione non è attiva, premere per
attivarla.
Per disappannare rapidamente il parabrezza e i finestrini laterali, aumentare il
flusso di aria e la temperatura.
Parte superiore del corpo
Disappannamento del parabrezza
11
Bocchette di uscita dell’aria e flusso aria
2
Page 374 of 764

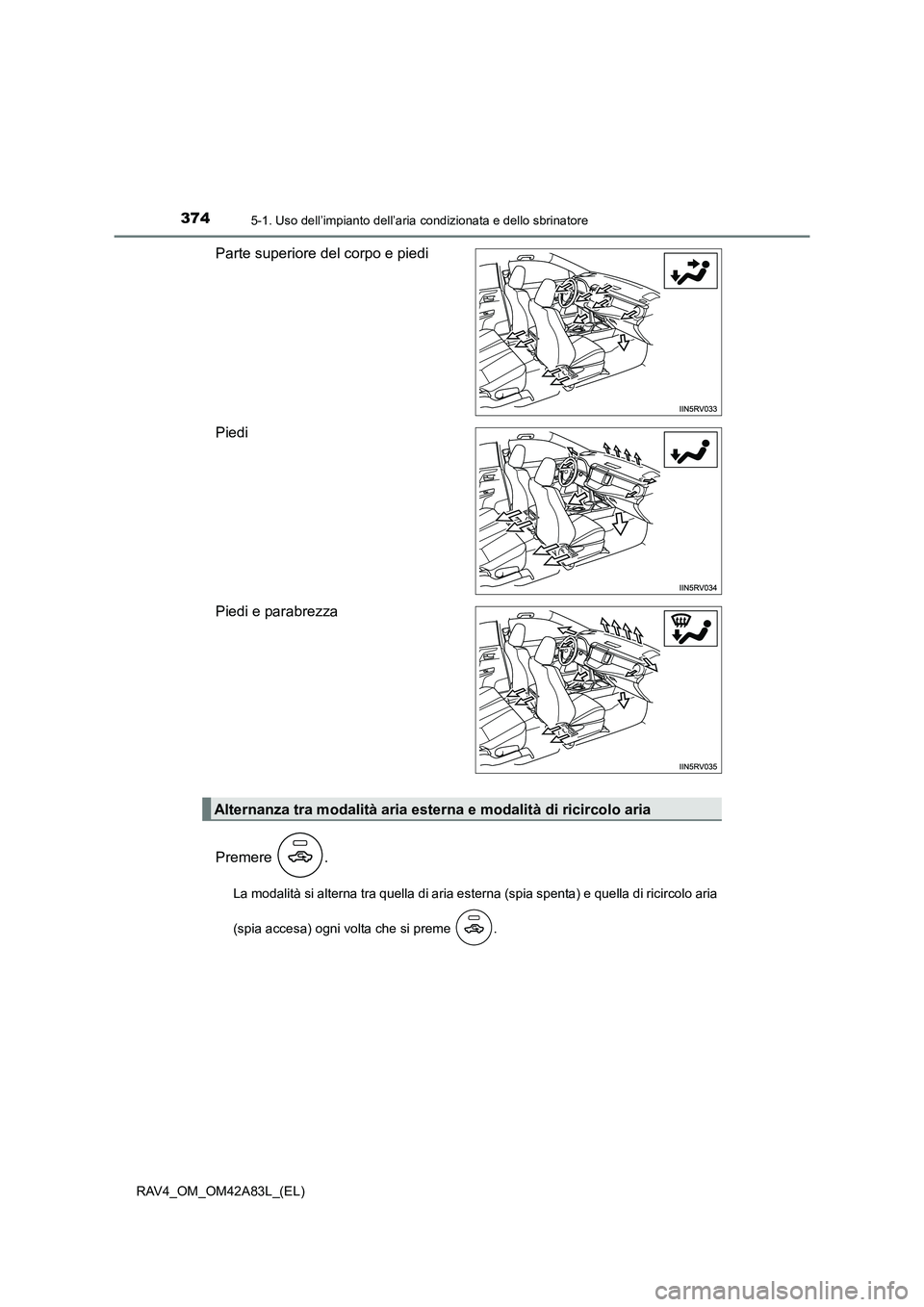

3745-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42A83L_(EL)
Parte superiore del corpo e piedi
Piedi
Piedi e parabrezza
Premere .
La modalità si alterna tra quella di aria esterna (spia spenta) e quella di ricircolo aria
(spia accesa) ogni volta che si preme .
Alternanza tra modalità aria ester na e modalità di ricircolo aria
Page 375 of 764

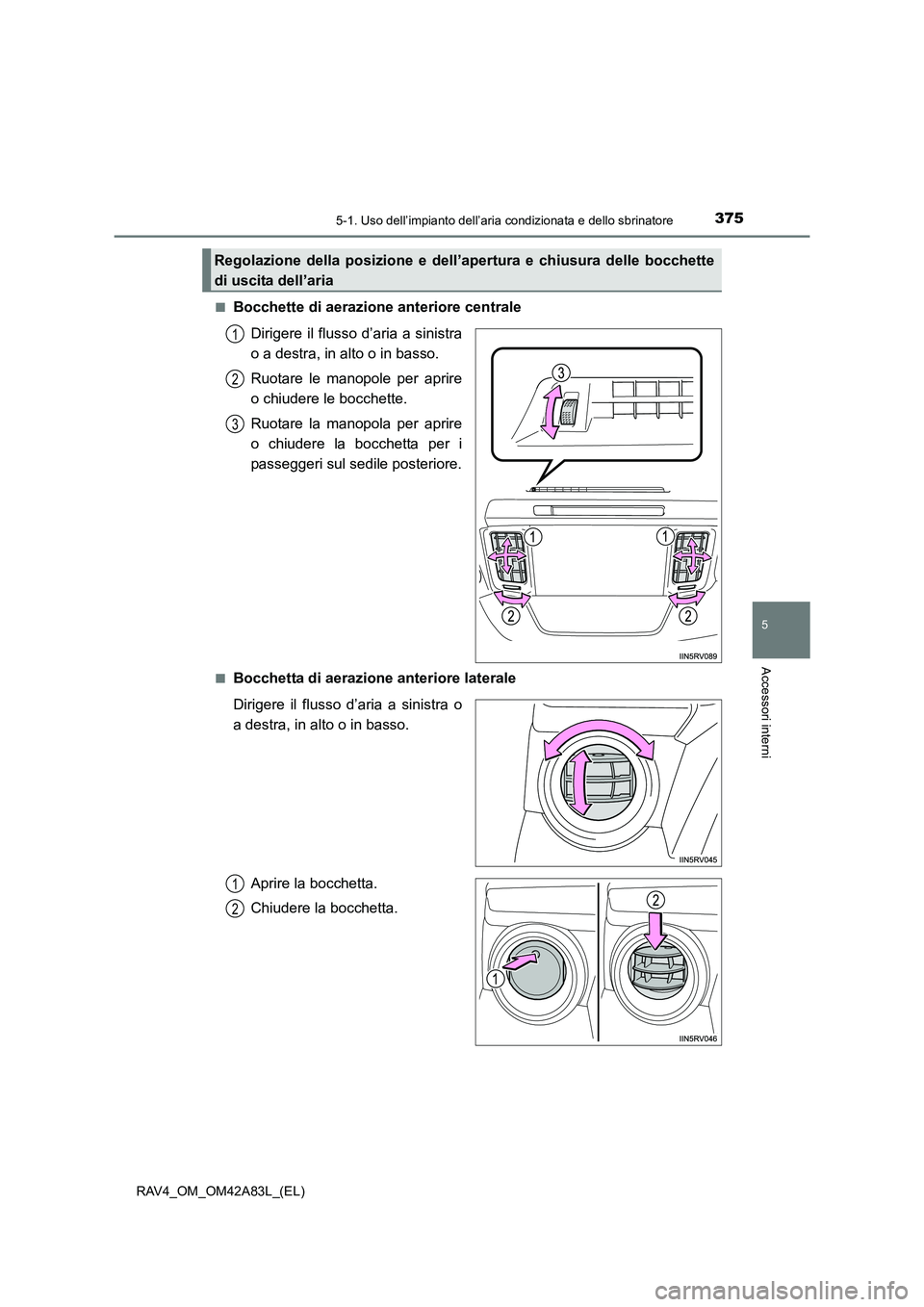

3755-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
5
Accessori interni
RAV4_OM_OM42A83L_(EL)■
Bocchette di aerazione anteriore centrale
Dirigere il flusso d’aria a sinistra
o a destra, in alto o in basso.
Ruotare le manopole per aprire
o chiudere le bocchette.
Ruotare la manopola per aprire
o chiudere la bocchetta per i
passeggeri sul sedile posteriore.
■Bocchetta di aerazione anteriore laterale
Dirigere il flusso d’aria a sinistra o
a destra, in alto o in basso.
Aprire la bocchetta.
Chiudere la bocchetta.
Regolazione della posizione e dell’a pertura e chiusura delle bocchette
di uscita dell’aria
1
2
3
1
2
Page 376 of 764

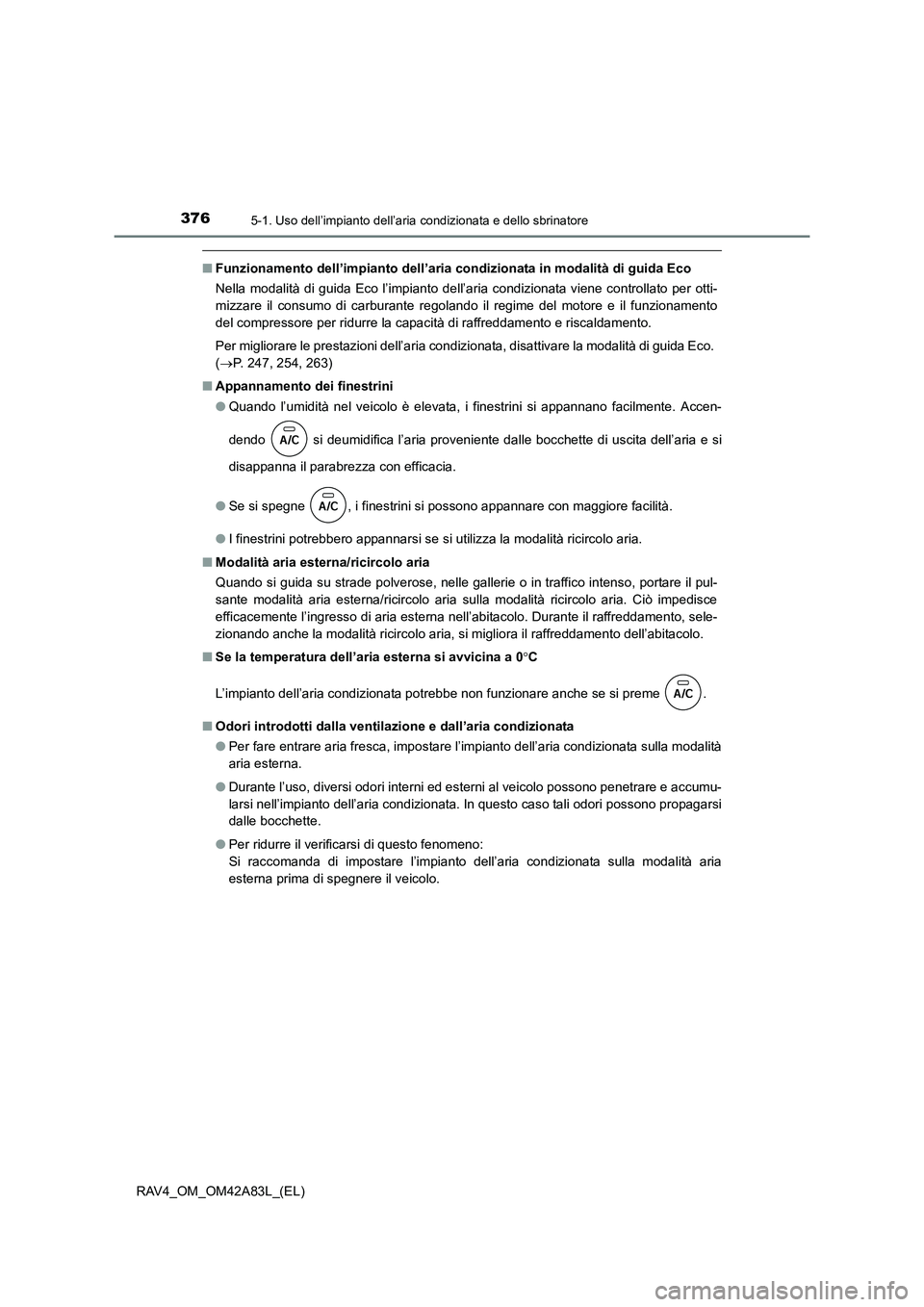

3765-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42A83L_(EL)
■Funzionamento dell’impianto dell’aria condizionata in modalità di guida Eco
Nella modalità di guida Eco l’impianto dell’aria condizionata viene controllato per otti-
mizzare il consumo di carburante regolando il regime del motore e il funzionamento
del compressore per ridurre la capacità di raffreddamento e riscaldamento.
Per migliorare le prestazioni dell’aria condizionata, disattivare la modalità di guida Eco.
(→ P. 247, 254, 263)
■ Appannamento dei finestrini
●Quando l’umidità nel veicolo è elevata, i finestrini si appannano facilmente. Accen-
dendo si deumidifica l’aria proveniente dalle bocchette di uscita dell’aria e si
disappanna il parabrezza con efficacia.
● Se si spegne , i finestrini si possono appannare con maggiore facilità.
● I finestrini potrebbero appannarsi se si utilizza la modalità ricircolo aria.
■ Modalità aria esterna/ricircolo aria
Quando si guida su strade polverose, nelle gallerie o in traffico intenso, portare il pul-
sante modalità aria esterna/ricircolo aria sulla modalità ricircolo aria. Ciò impedisce
efficacemente l’ingresso di aria esterna nell’abitacolo. Durante il raffreddamento, sele-
zionando anche la modalità ricircolo aria, si migliora il raffreddamento dell’abitacolo.
■ Se la temperatura dell’aria esterna si avvicina a 0°C
L’impianto dell’aria condizionata potrebbe non funzionare anche se si preme .
■ Odori introdotti dalla ventilazione e dall’aria condizionata
●Per fare entrare aria fresca, impostare l’impianto dell’aria condizionata sulla modalità
aria esterna.
● Durante l’uso, diversi odori interni ed esterni al veicolo possono penetrare e accumu-
larsi nell’impianto dell’aria condizionata. In questo caso tali odori possono propagarsi
dalle bocchette.
● Per ridurre il verificarsi di questo fenomeno:
Si raccomanda di impostare l’impianto dell’aria condizionata sulla modalità aria
esterna prima di spegnere il veicolo.
Page 377 of 764

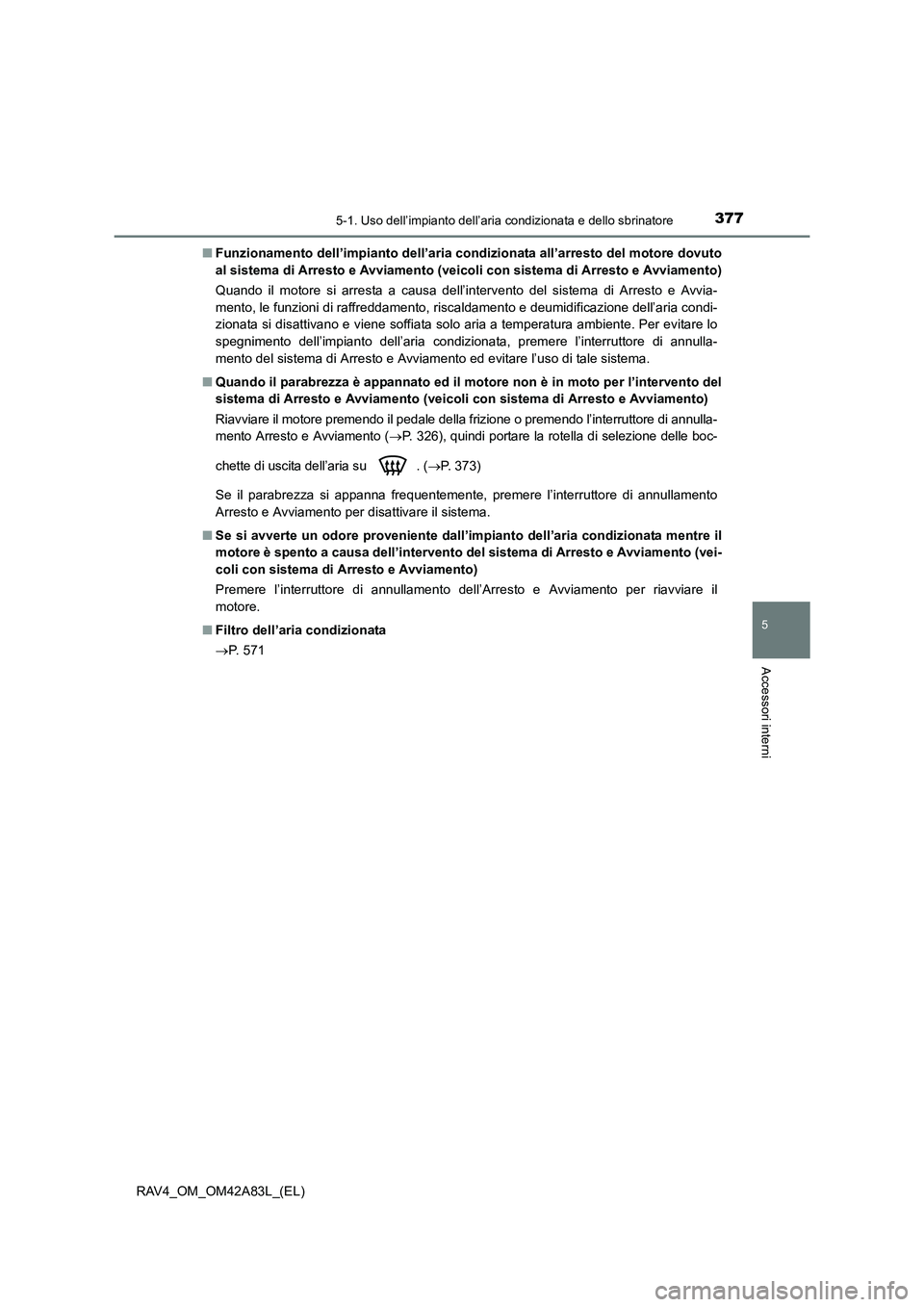

3775-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
5
Accessori interni
RAV4_OM_OM42A83L_(EL)■
Funzionamento dell’impianto dell’aria condizionata all’arresto del motore dovuto
al sistema di Arresto e Avviamento (vei coli con sistema di Arresto e Avviamento)
Quando il motore si arresta a causa dell’intervento del sistema di Arresto e Avvia-
mento, le funzioni di raffreddamento, riscaldamento e deumidificazione dell’aria condi-
zionata si disattivano e viene soffiata solo aria a temperatura ambiente. Per evitare lo
spegnimento dell’impianto dell’aria condizionata, premere l’interruttore di annulla-
mento del sistema di Arresto e Avviamento ed evitare l’uso di tale sistema.
■ Quando il parabrezza è appannato ed il motore non è in moto per l’intervento del
sistema di Arresto e Avviamento (veicoli con sistema di Arresto e Avviamento)
Riavviare il motore premendo il pedale della frizione o premendo l’interruttore di annulla-
mento Arresto e Avviamento ( →P. 326), quindi portare la rotella di selezione delle boc-
chette di uscita dell’aria su . ( →P. 373)
Se il parabrezza si appanna frequentemente, premere l’interruttore di annullamento
Arresto e Avviamento per disattivare il sistema.
■ Se si avverte un odore proveniente dall’i mpianto dell’aria condizionata mentre il
motore è spento a causa dell ’intervento del sistema di Arresto e Avviamento (vei-
coli con sistema di Arresto e Avviamento)
Premere l’interruttore di annullamento dell’Arresto e Avviamento per riavviare il
motore.
■ Filtro dell’aria condizionata
→P. 5 7 1
Page 378 of 764

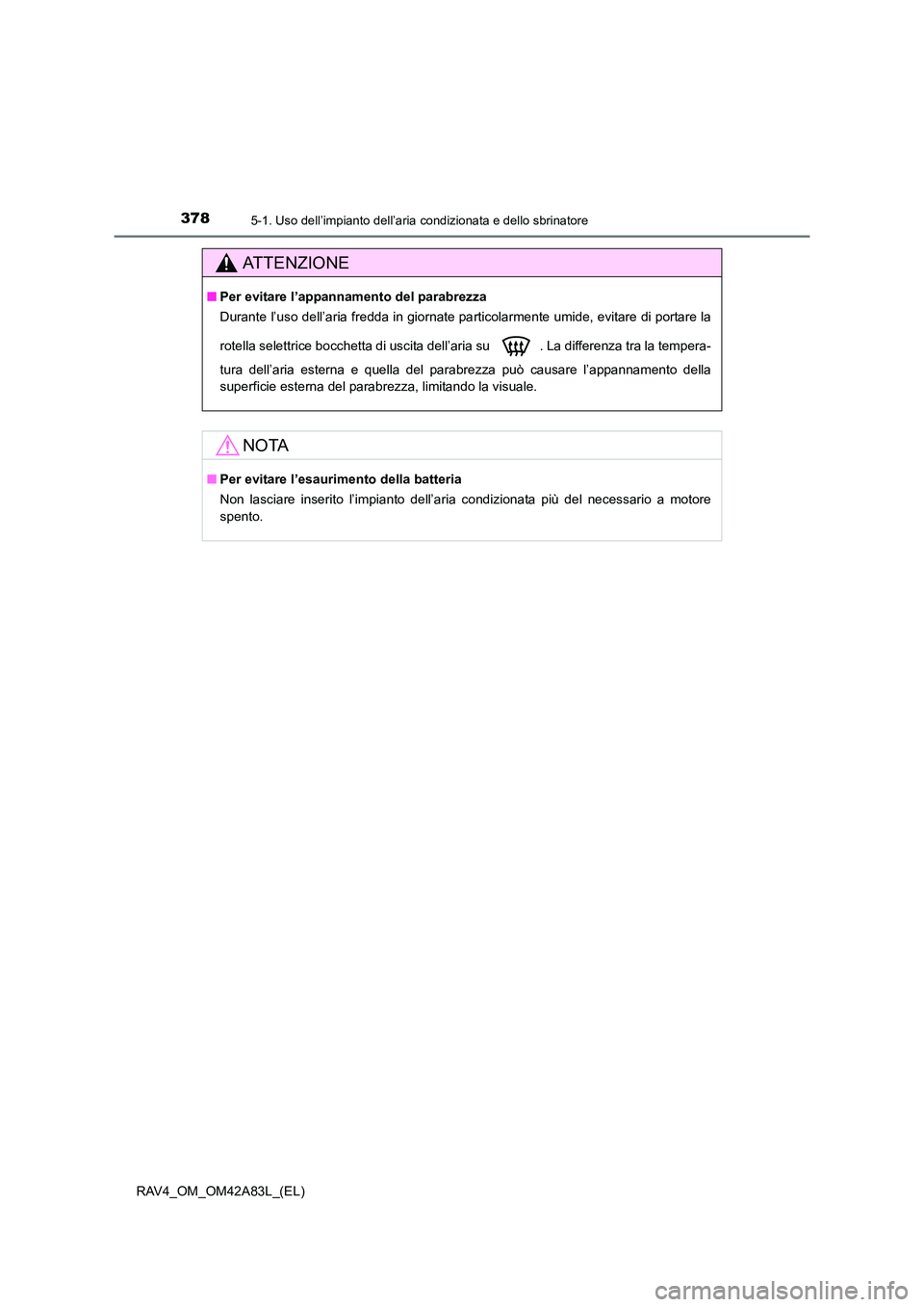

3785-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42A83L_(EL)
AT T E N Z I O N E
■Per evitare l’appannamento del parabrezza
Durante l’uso dell’aria fredda in giornate pa rticolarmente umide, evitare di portare la
rotella selettrice bocchetta di uscita dell’aria su . La differenza tra la tempera-
tura dell’aria esterna e quella del parabrezza può causare l’appannamento della
superficie esterna del parabrezza, limitando la visuale.
NOTA
■ Per evitare l’esaurimento della batteria
Non lasciare inserito l’impianto dell’aria condizionata più del necessario a motore
spento.
Page 379 of 764

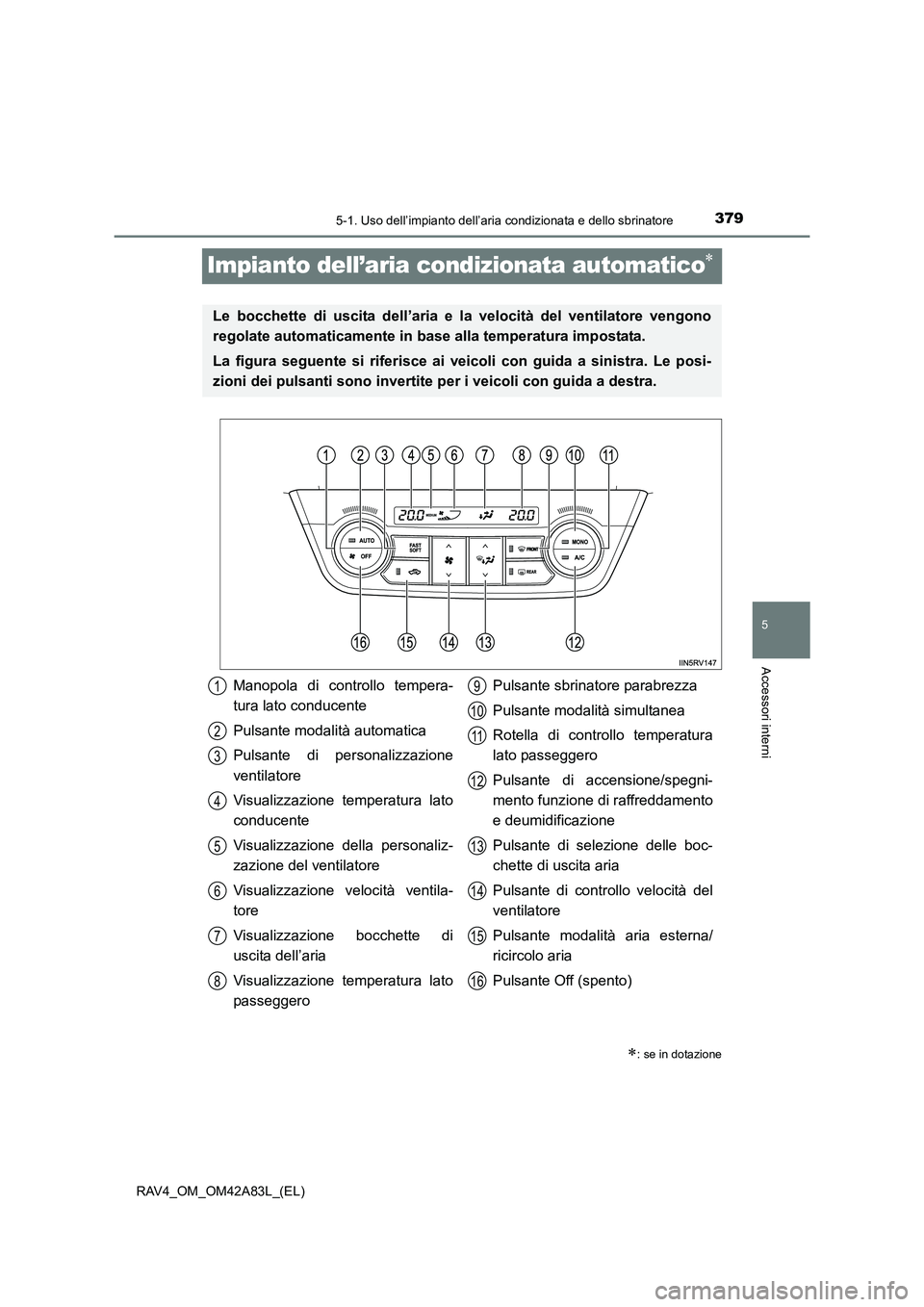

379
5
5-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
Accessori interni
RAV4_OM_OM42A83L_(EL)
Impianto dell’aria condizionata automatico∗
∗: se in dotazione
Le bocchette di uscita dell’aria e la velocità del ventilatore vengono
regolate automaticamente in base alla temperatura impostata.
La figura seguente si riferisce ai veicoli con guida a sinistra. Le posi-
zioni dei pulsanti sono invertite per i veicoli con guida a destra.
Manopola di controllo tempera-
tura lato conducente
Pulsante modalità automatica
Pulsante di personalizzazione
ventilatore
Visualizzazione temperatura lato
conducente
Visualizzazione della personaliz-
zazione del ventilatore
Visualizzazione velocità ventila-
tore
Visualizzazione bocchette di
uscita dell’aria
Visualizzazione temperatura lato
passeggero Pulsante sbrinatore parabrezza
Pulsante modalità simultanea
Rotella di controllo temperatura
lato passeggero
Pulsante di accensione/spegni-
mento funzione di raffreddamento
e deumidificazione
Pulsante di selezione delle boc-
chette di uscita aria
Pulsante di controllo velocità del
ventilatore
Pulsante modalità aria esterna/
ricircolo aria
Pulsante Off (spento)1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Page 380 of 764

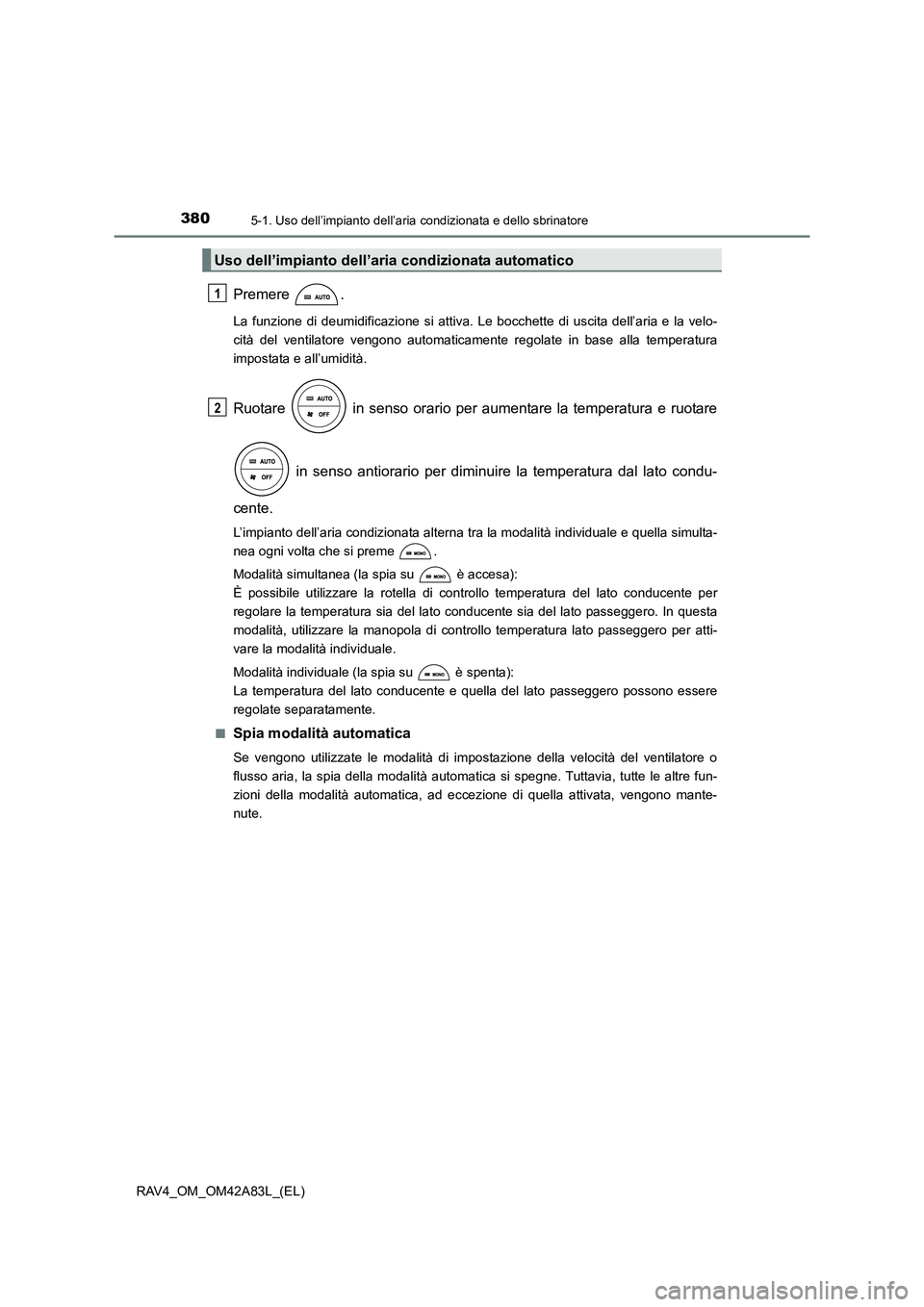

3805-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
RAV4_OM_OM42A83L_(EL)
Premere .
La funzione di deumidificazione si attiva. Le bocchette di uscita dell’aria e la velo-
cità del ventilatore vengono automaticamente regolate in base alla temperatura
impostata e all’umidità.
Ruotare in senso orario per aumentare la temperatura e ruotare
in senso antiorario per diminuire la temperatura dal lato condu-
cente.
L’impianto dell’aria condizionata alterna tra la modalità individuale e quella simulta-
nea ogni volta che si preme .
Modalità simultanea (la spia su è accesa):
È possibile utilizzare la rotella di controllo temperatura del lato conducente per
regolare la temperatura sia del lato conducente sia del lato passeggero. In questa
modalità, utilizzare la manopola di controllo temperatura lato passeggero per atti-
vare la modalità individuale.
Modalità individuale (la spia su è spenta):
La temperatura del lato conducente e quella del lato passeggero possono essere
regolate separatamente.
■
Spia modalità automatica
Se vengono utilizzate le modalità di impostazione della velocità del ventilatore o
flusso aria, la spia della modalità automatica si spegne. Tuttavia, tutte le altre fun-
zioni della modalità automatica, ad eccezione di quella attivata, vengono mante-
nute.
Uso dell’impianto dell’aria condizionata automatico
1
2
