6917-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)

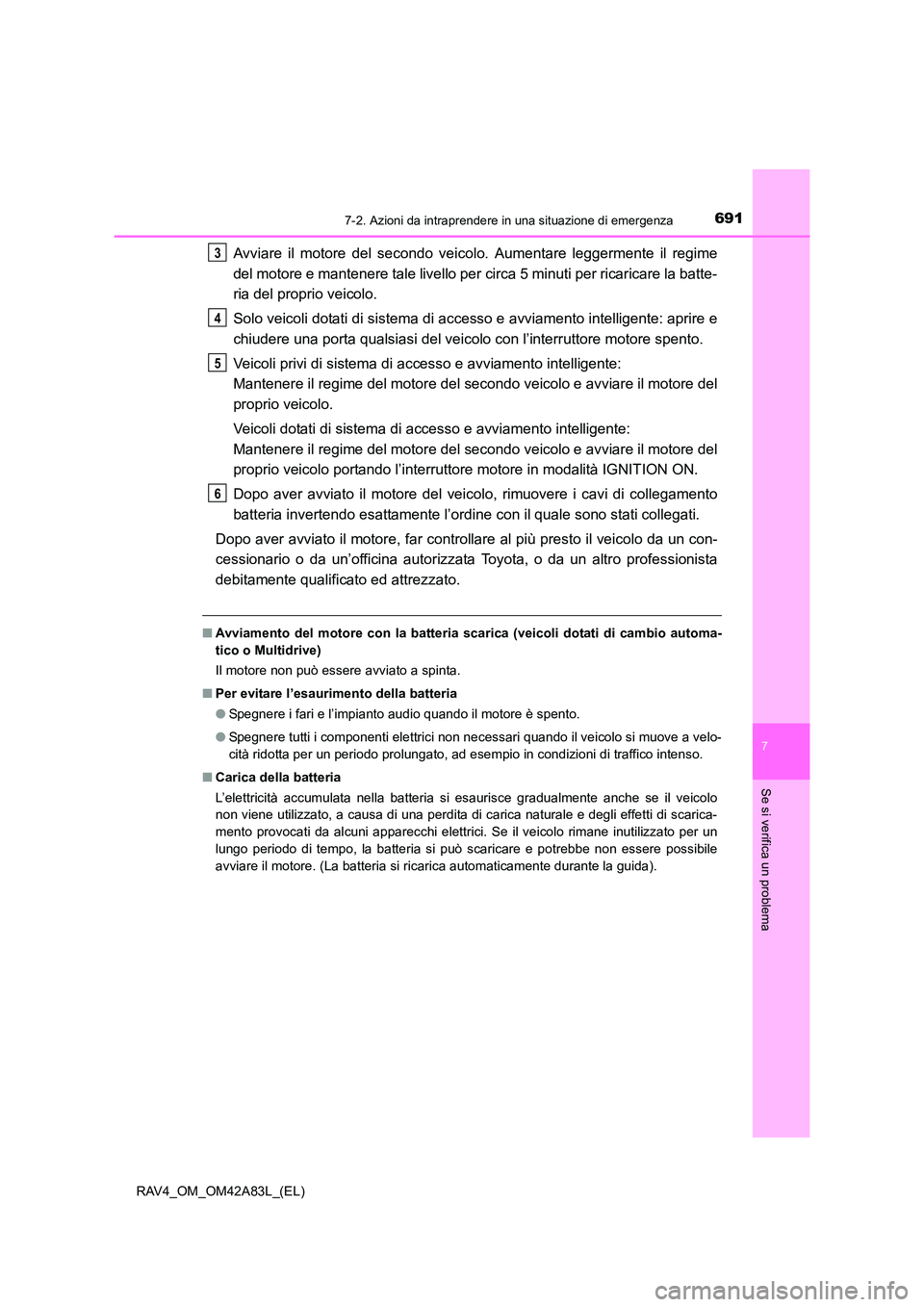

Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenere tale livello per circa 5 minuti per ricaricare la batte-
ria del proprio veicolo.
Solo veicoli dotati di sistema di accesso e avviamento intelligente: aprire e
chiudere una porta qualsiasi del veicolo con l’interruttore motore spento.
Veicoli privi di sistema di accesso e avviamento intelligente:
Mantenere il regime del motore del secondo veicolo e avviare il motore del
proprio veicolo.
Veicoli dotati di sistema di accesso e avviamento intelligente:
Mantenere il regime del motore del secondo veicolo e avviare il motore del
proprio veicolo portando l’interruttore motore in modalità IGNITION ON.
Dopo aver avviato il motore del veicolo, rimuovere i cavi di collegamento
batteria invertendo esattamente l’ordine con il quale sono stati collegati.
Dopo aver avviato il motore, far controllare al più presto il veicolo da un con-
cessionario o da un’officina autorizzata Toyota, o da un altro professionista
debitamente qualificato ed attrezzato.
■ Avviamento del motore con la batteria sc arica (veicoli dotati di cambio automa-
tico o Multidrive)
Il motore non può essere avviato a spinta.
■ Per evitare l’esaurimento della batteria
●Spegnere i fari e l’impianto audio quando il motore è spento.
● Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a velo-
cità ridotta per un periodo prolungato, ad esempio in condizioni di traffico intenso.
■ Carica della batteria
L’elettricità accumulata nella batteria si esaurisce gradualmente anche se il veicolo
non viene utilizzato, a causa di una perdita di carica naturale e degli effetti di scarica-
mento provocati da alcuni apparecchi elettrici. Se il veicolo rimane inutilizzato per un
lungo periodo di tempo, la batteria si può scaricare e potrebbe non essere possibile
avviare il motore. (La batteria si ricarica automaticamente durante la guida).
3
4
5
6

6927-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)■

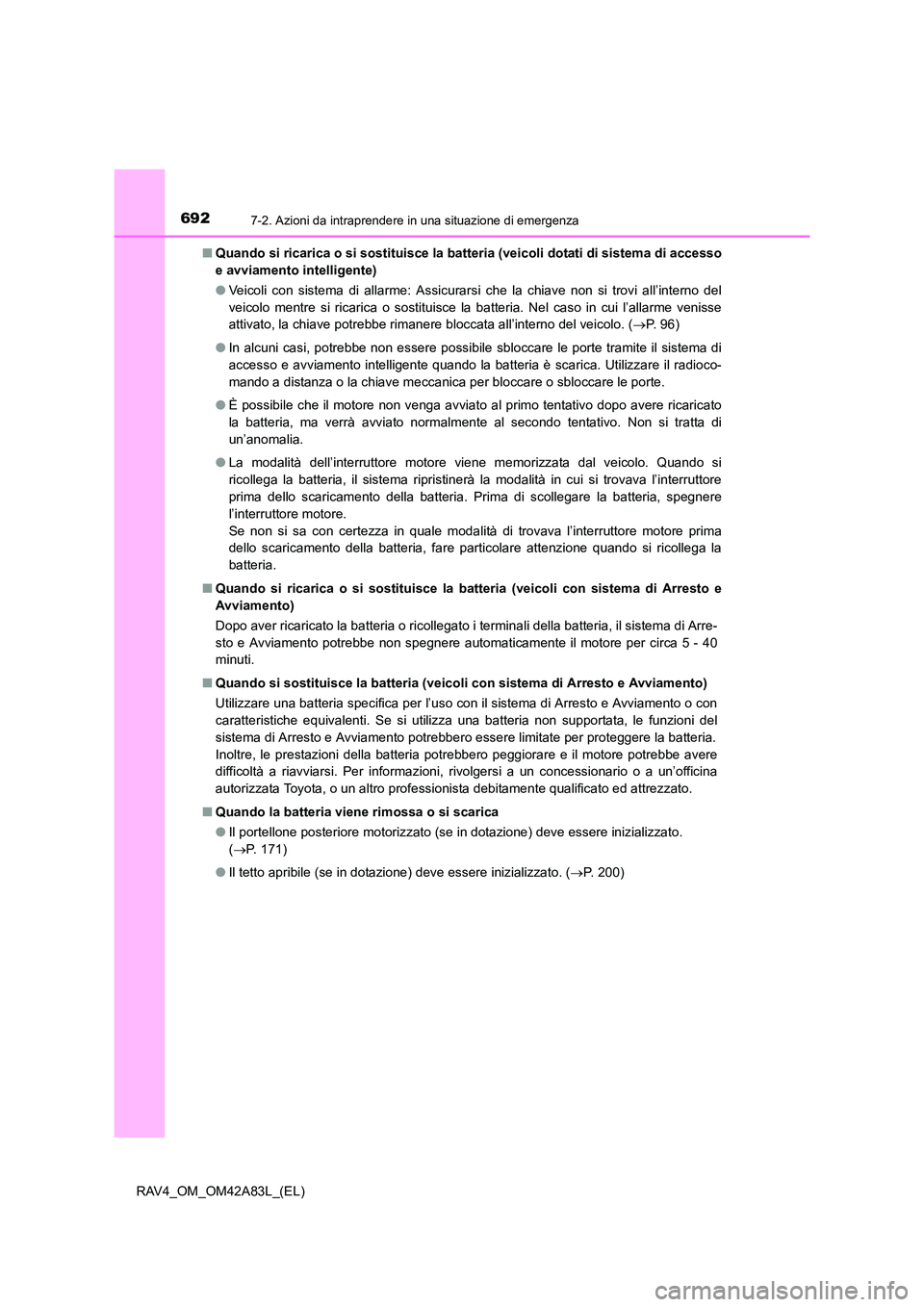

Quando si ricarica o si sostituisce la ba tteria (veicoli dotati di sistema di accesso
e avviamento intelligente)
● Veicoli con sistema di allarme: Assicurarsi che la chiave non si trovi all’interno del
veicolo mentre si ricarica o sostituisce la batteria. Nel caso in cui l’allarme venisse
attivato, la chiave potrebbe rimanere bloccata all’interno del veicolo. ( →P. 9 6 )
● In alcuni casi, potrebbe non essere possibile sbloccare le porte tramite il sistema di
accesso e avviamento intelligente quando la batteria è scarica. Utilizzare il radioco-
mando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
● È possibile che il motore non venga avviato al primo tentativo dopo avere ricaricato
la batteria, ma verrà avviato normalmente al secondo tentativo. Non si tratta di
un’anomalia.
● La modalità dell’interruttore motore viene memorizzata dal veicolo. Quando si
ricollega la batteria, il sistema ripristinerà la modalità in cui si trovava l’interruttore
prima dello scaricamento della batteria. Prima di scollegare la batteria, spegnere
l’interruttore motore.
Se non si sa con certezza in quale modalità di trovava l’interruttore motore prima
dello scaricamento della batteria, fare particolare attenzione quando si ricollega la
batteria.
■ Quando si ricarica o si sostituisce la ba tteria (veicoli con sistema di Arresto e
Avviamento)
Dopo aver ricaricato la batteria o ricollegato i terminali della batteria, il sistema di Arre-
sto e Avviamento potrebbe non spegnere automaticamente il motore per circa 5 - 40
minuti.
■ Quando si sostituisce la batteria (veico li con sistema di Arresto e Avviamento)
Utilizzare una batteria specifica per l’uso con il sistema di Arresto e Avviamento o con
caratteristiche equivalenti. Se si utilizza una batteria non supportata, le funzioni del
sistema di Arresto e Avviamento potrebbero essere limitate per proteggere la batteria.
Inoltre, le prestazioni della batteria potrebbero peggiorare e il motore potrebbe avere
difficoltà a riavviarsi. Per informazioni, rivolgersi a un concessionario o a un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
■ Quando la batteria viene rimossa o si scarica
●Il portellone posteriore motorizzato (se in dotazione) deve essere inizializzato.
(→ P. 171)
● Il tetto apribile (se in dotazione) deve essere inizializzato. ( →P. 200)

6937-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)

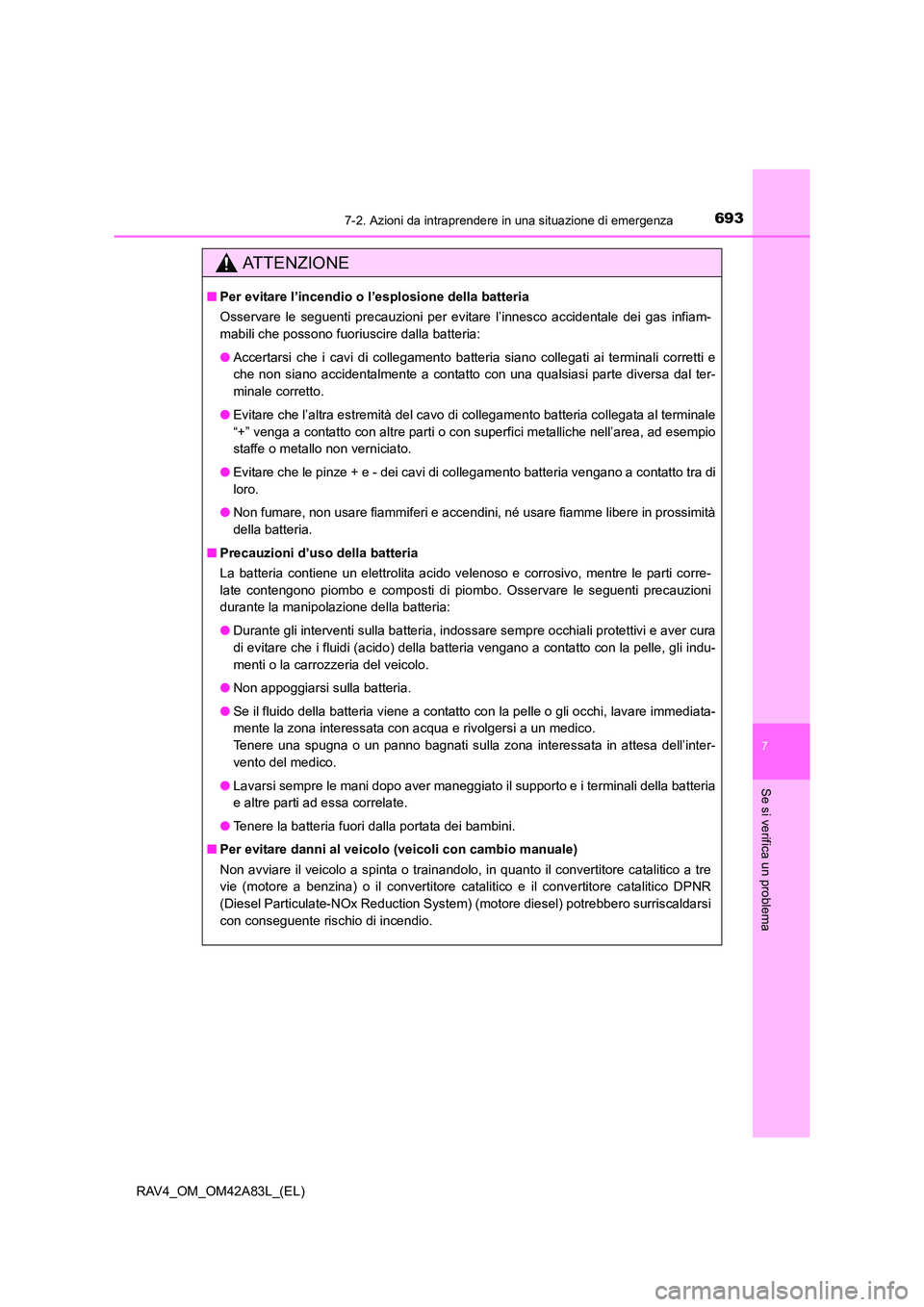

AT T E N Z I O N E
■Per evitare l’incendio o l’esplosione della batteria
Osservare le seguenti precauzioni per evitare l’innesco accidentale dei gas infiam-
mabili che possono fuoriuscire dalla batteria:
●Accertarsi che i cavi di collegamento batteria siano collegati ai terminali corretti e
che non siano accidentalmente a contatto con una qualsiasi parte diversa dal ter-
minale corretto.
● Evitare che l’altra estremità del cavo di collegamento batteria collegata al terminale
“+” venga a contatto con altre parti o con superfici metalliche nell’area, ad esempio
staffe o metallo non verniciato.
● Evitare che le pinze + e - dei cavi di collegamento batteria vengano a contatto tra di
loro.
● Non fumare, non usare fiammiferi e accendini, né usare fiamme libere in prossimità
della batteria.
■ Precauzioni d’uso della batteria
La batteria contiene un elettrolita acido velenoso e corrosivo, mentre le parti corre-
late contengono piombo e composti di piombo. Osservare le seguenti precauzioni
durante la manipolazione della batteria:
●Durante gli interventi sulla batteria, indossare sempre occhiali protettivi e aver cura
di evitare che i fluidi (acido) della batteria vengano a contatto con la pelle, gli indu-
menti o la carrozzeria del veicolo.
● Non appoggiarsi sulla batteria.
● Se il fluido della batteria viene a contatto con la pelle o gli occhi, lavare immediata-
mente la zona interessata con acqua e rivolgersi a un medico.
Tenere una spugna o un panno bagnati sulla zona interessata in attesa dell’inter-
vento del medico.
● Lavarsi sempre le mani dopo aver maneggiato il supporto e i terminali della batteria
e altre parti ad essa correlate.
● Tenere la batteria fuori dalla portata dei bambini.
■ Per evitare danni al veicolo (veicoli con cambio manuale)
Non avviare il veicolo a spinta o trainandolo, in quanto il convertitore catalitico a tre
vie (motore a benzina) o il convertitore catalitico e il convertitore catalitico DPNR
(Diesel Particulate-NOx Reduction System) (motore diesel) potrebbero surriscaldarsi
con conseguente rischio di incendio.

6947-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)

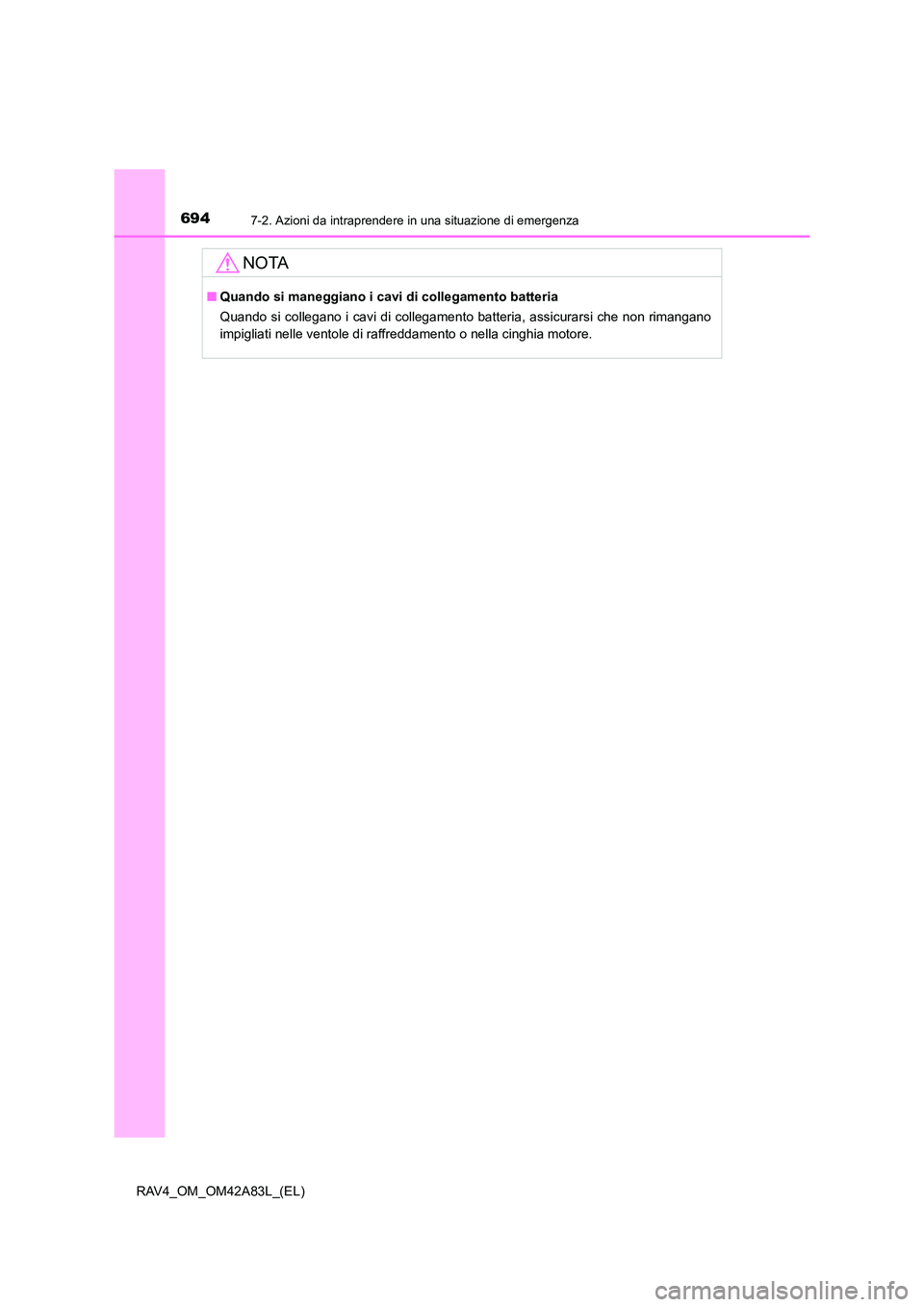

NOTA
■Quando si maneggiano i cavi di collegamento batteria
Quando si collegano i cavi di collegamento batteria, assicurarsi che non rimangano
impigliati nelle ventole di raffreddamento o nella cinghia motore.

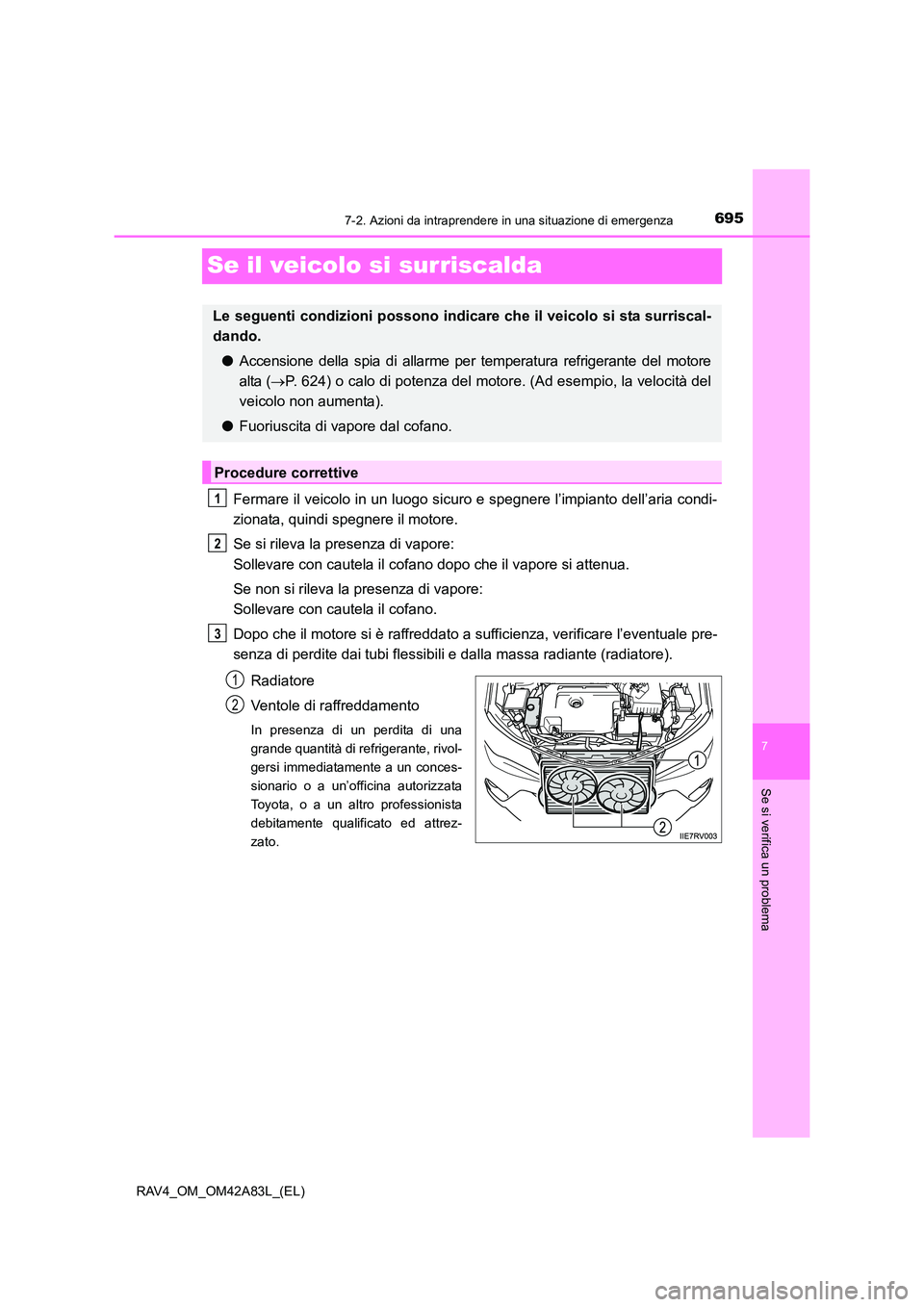

695
7
7-2. Azioni da intraprendere in una situazione di emergenza
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)
Se il veicolo si surriscalda
Fermare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria condi-
zionata, quindi spegnere il motore.
Se si rileva la presenza di vapore:
Sollevare con cautela il cofano dopo che il vapore si attenua.
Se non si rileva la presenza di vapore:
Sollevare con cautela il cofano.
Dopo che il motore si è raffreddato a sufficienza, verificare l’eventuale pre-
senza di perdite dai tubi flessibili e dalla massa radiante (radiatore)\
.Radiatore
Ventole di raffreddamento
In presenza di un perdita di una
grande quantità di refrigerante, rivol-
gersi immediatamente a un conces-
sionario o a un’officina autorizzata
Toyota, o a un altro professionista
debitamente qualificato ed attrez-
zato.
Le seguenti condizioni possono indicar e che il veicolo si sta surriscal-
dando.
● Accensione della spia di allarme per temperatura refrigerante del motore
alta ( →P. 624) o calo di potenza del motore. (Ad esempio, la velocità del
veicolo non aumenta).
● Fuoriuscita di vapore dal cofano.
Procedure correttive
1
2
3
1
2

6967-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)

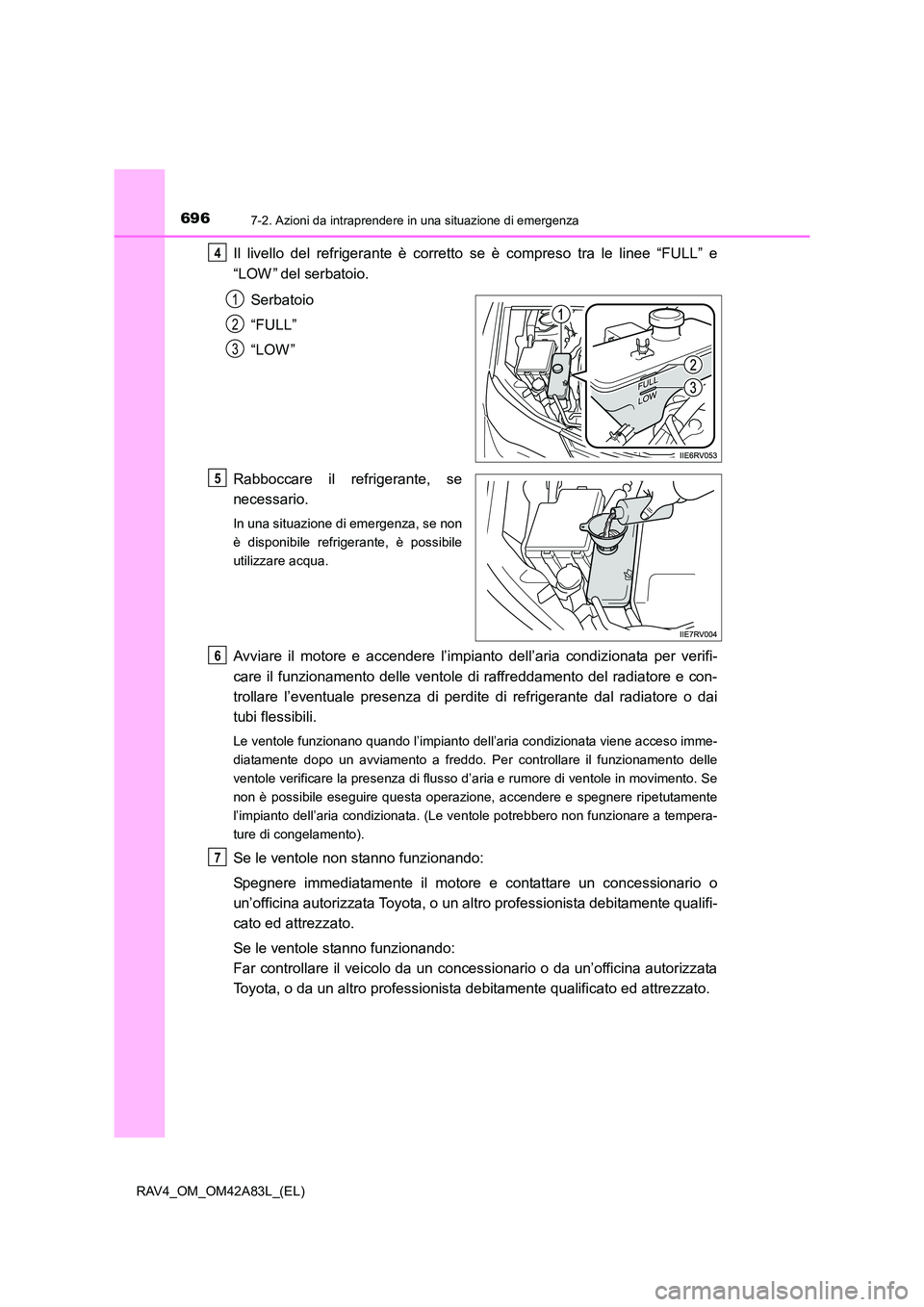

Il livello del refrigerante è corretto se è compreso tra le linee “FULL” e
“LOW ” del serbatoio.Serbatoio
“FULL”
“LOW ”
Rabboccare il refrigerante, se
necessario.
In una situazione di emergenza, se non
è disponibile refrigerante, è possibile
utilizzare acqua.
Avviare il motore e accendere l’impianto dell’aria condizionata per verifi-
care il funzionamento delle ventole di raffreddamento del radiatore e con-
trollare l’eventuale presenza di perdite di refrigerante dal radiatore o dai
tubi flessibili.
Le ventole funzionano quando l’impianto dell’aria condizionata viene acceso imme-
diatamente dopo un avviamento a freddo. Per controllare il funzionamento delle
ventole verificare la presenza di flusso d’aria e rumore di ventole in movimento. Se
non è possibile eseguire questa operazione, accendere e spegnere ripetutamente
l’impianto dell’aria condizionata. (Le ventole potrebbero non funzionare a tempera-
ture di congelamento).
Se le ventole non stanno funzionando:
Spegnere immediatamente il motore e contattare un concessionario o
un’officina autorizzata Toyota, o un altro professionista debitamente qualifi-
cato ed attrezzato.
Se le ventole stanno funzionando:
Far controllare il veicolo da un concessionario o da un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrezzato.
4
1
2
3
5
6
7

6977-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)

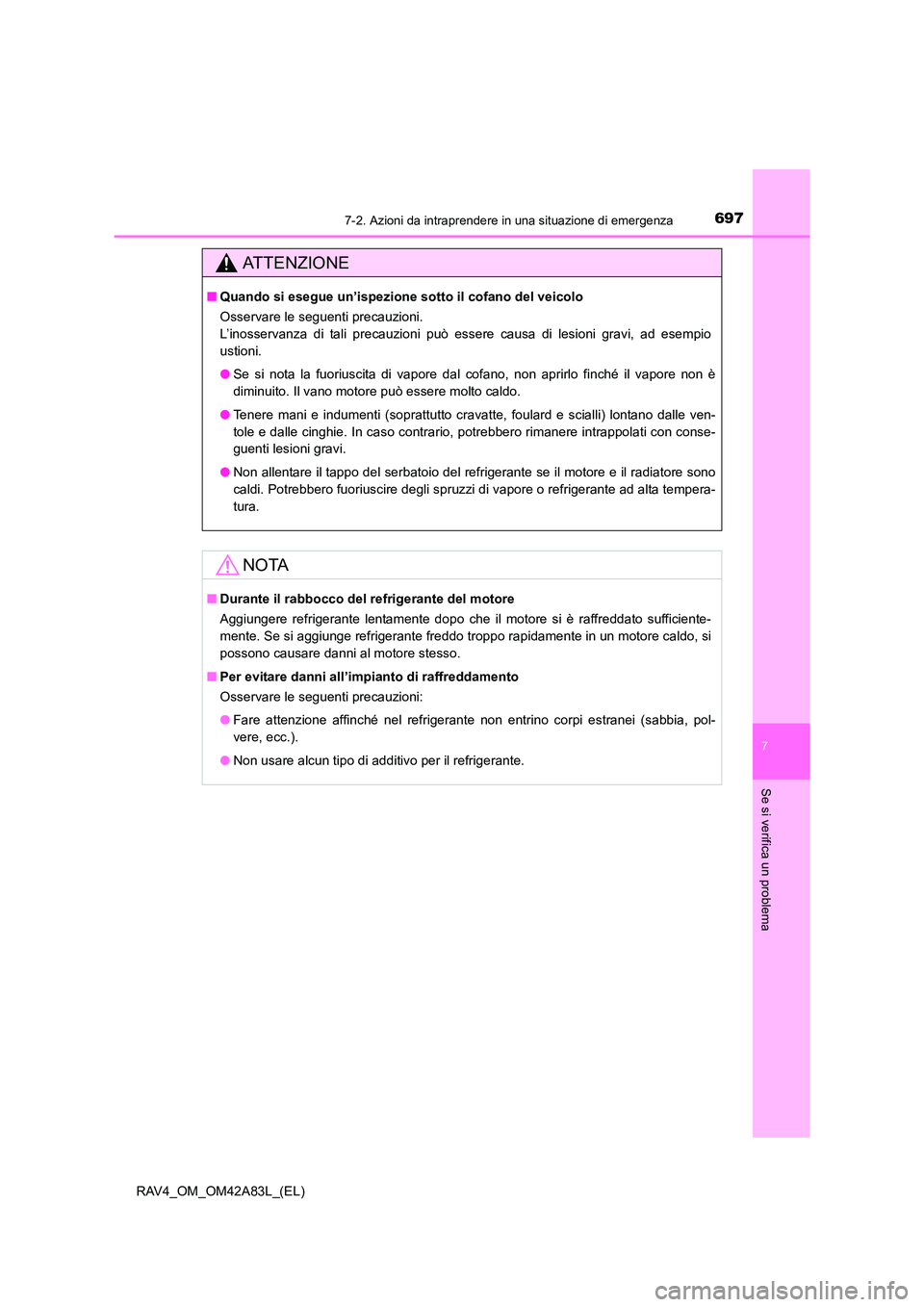

AT T E N Z I O N E
■Quando si esegue un’ispezione sotto il cofano del veicolo
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, ad esempio
ustioni.
●Se si nota la fuoriuscita di vapore dal cofano, non aprirlo finché il vapore non è
diminuito. Il vano motore può essere molto caldo.
● Tenere mani e indumenti (soprattutto cravatte, foulard e scialli) lontano dalle ven-
tole e dalle cinghie. In caso contrario, potrebbero rimanere intrappolati con conse-
guenti lesioni gravi.
● Non allentare il tappo del serbatoio del refrigerante se il motore e il radiatore sono
caldi. Potrebbero fuoriuscire degli spruzzi di vapore o refrigerante ad alta tempera-
tura.
NOTA
■Durante il rabbocco del refrigerante del motore
Aggiungere refrigerante lentamente dopo che il motore si è raffreddato sufficiente-
mente. Se si aggiunge refrigerante freddo troppo rapidamente in un motore caldo, si
possono causare danni al motore stesso.
■ Per evitare danni all’impianto di raffreddamento
Osservare le seguenti precauzioni:
●Fare attenzione affinché nel refrigerante non entrino corpi estranei (sabbia, pol-
vere, ecc.).
● Non usare alcun tipo di additivo per il refrigerante.

6987-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)

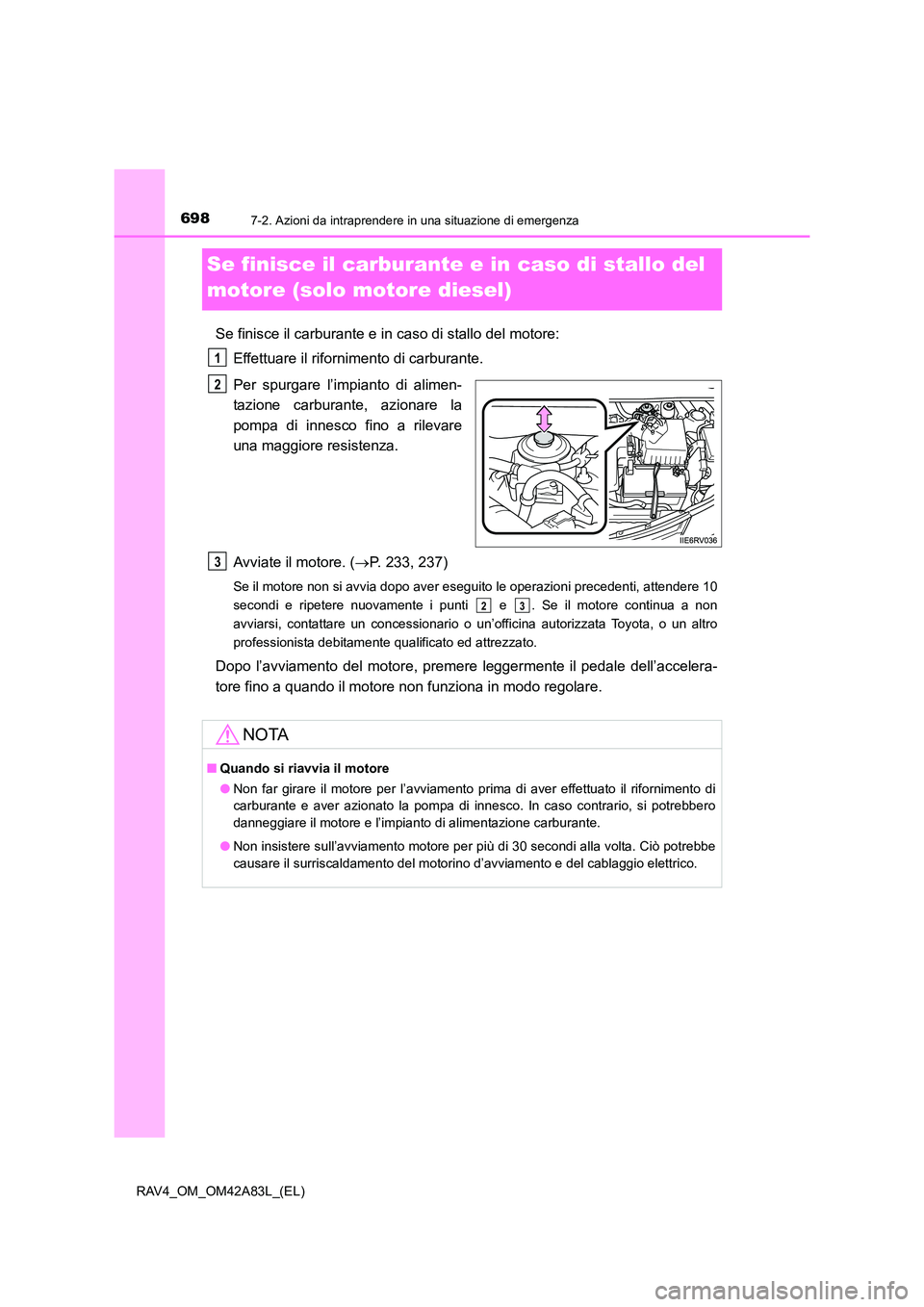

Se finisce il carburante e in caso di stallo del
motore (solo motore diesel)
Se finisce il carburante e in caso di stallo del motore:Effettuare il rifornimento di carburante.
Per spurgare l’impianto di alimen-
tazione carburante, azionare la
pompa di innesco fino a rilevare
una maggiore resistenza.
Avviate il motore. ( →P. 233, 237)
Se il motore non si avvia dopo aver eseguito le operazioni precedenti, attendere 10
secondi e ripetere nuovamente i punti e . Se il motore continua a non
avviarsi, contattare un concessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
Dopo l’avviamento del motore, premere leggermente il pedale dell’accelera-
tore fino a quando il motore non funziona in modo regolare.
1
2
NOTA
■ Quando si riavvia il motore
●Non far girare il motore per l’avviamento prima di aver effettuato il rifornimento di
carburante e aver azionato la pompa di innesco. In caso contrario, si potrebbero
danneggiare il motore e l’impianto di alimentazione carburante.
● Non insistere sull’avviamento motore per più di 30 secondi alla volta. Ciò potrebbe
causare il surriscaldamento del motorino d’avviamento e del cablaggio elettrico.
3
23

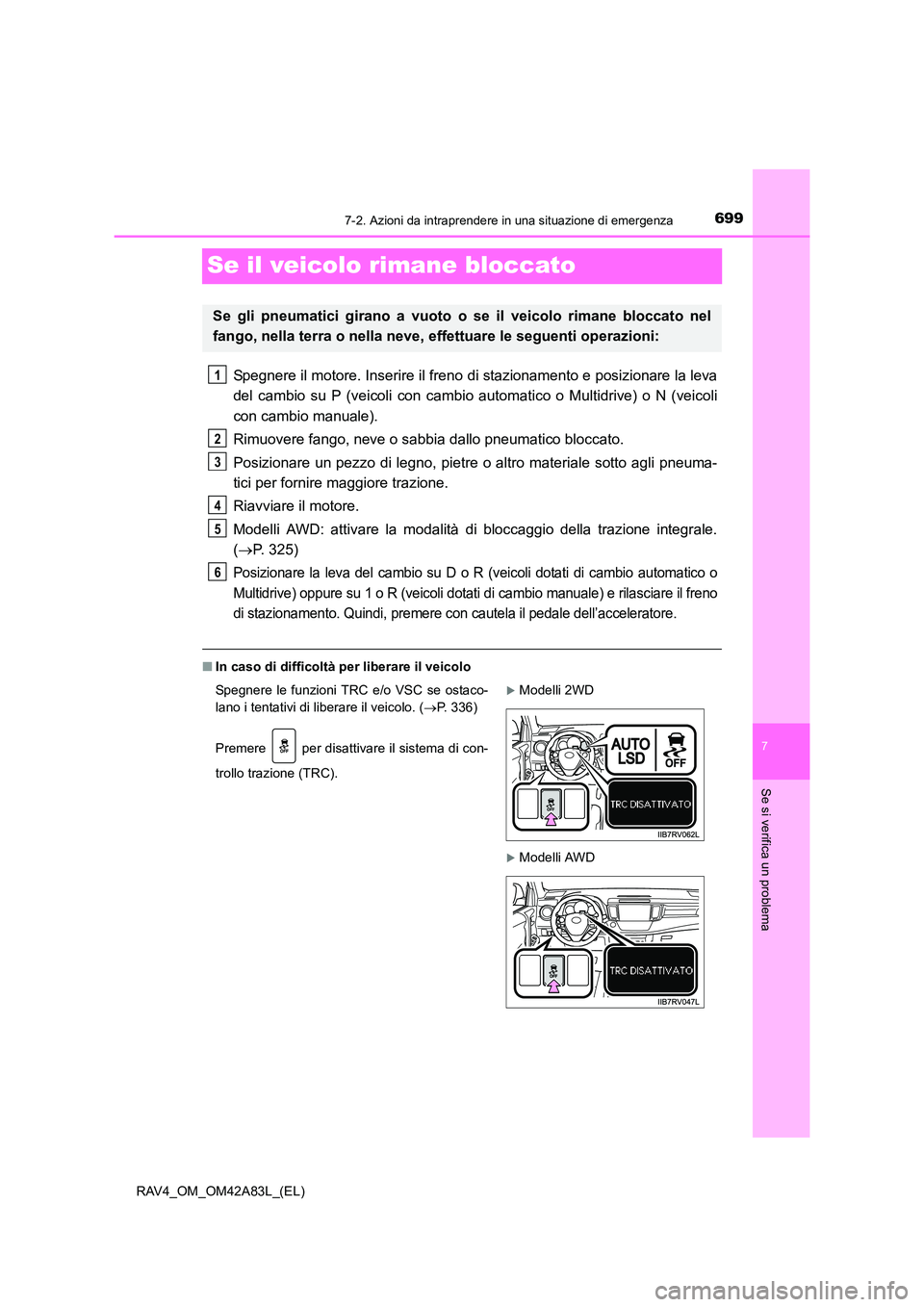

699
7
7-2. Azioni da intraprendere in una situazione di emergenza
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)
Se il veicolo rimane bloccato
Spegnere il motore. Inserire il freno di stazionamento e posizionare la leva
del cambio su P (veicoli con cambio automatico o Multidrive) o N (vei\
coli
con cambio manuale).
Rimuovere fango, neve o sabbia dallo pneumatico bloccato.
Posizionare un pezzo di legno, pietre o altro materiale sotto agli pneuma-
tici per fornire maggiore trazione.
Riavviare il motore.
Modelli AWD: attivare la modalità di bloccaggio della trazione integrale.
(→ P. 325)
Posizionare la leva del cambio su D o R (veicoli dotati di cambio automatico o
Multidrive) oppure su 1 o R (veicoli dotati di cambio manuale) e rilasciare il freno
di stazionamento. Quindi, premere co n cautela il pedale dell’acceleratore.
■In caso di difficoltà per liberare il veicolo
Se gli pneumatici girano a vuoto o se il veicolo rimane bloccato nel
fango, nella terra o nella neve, ef fettuare le seguenti operazioni:
Spegnere le funzioni TRC e/o VSC se ostaco-
lano i tentativi di liberare il veicolo. ( →P. 336)
Premere per disattivare il sistema di con-
trollo trazione (TRC).XModelli 2WD
XModelli AWD
1
2
3
4
5
6

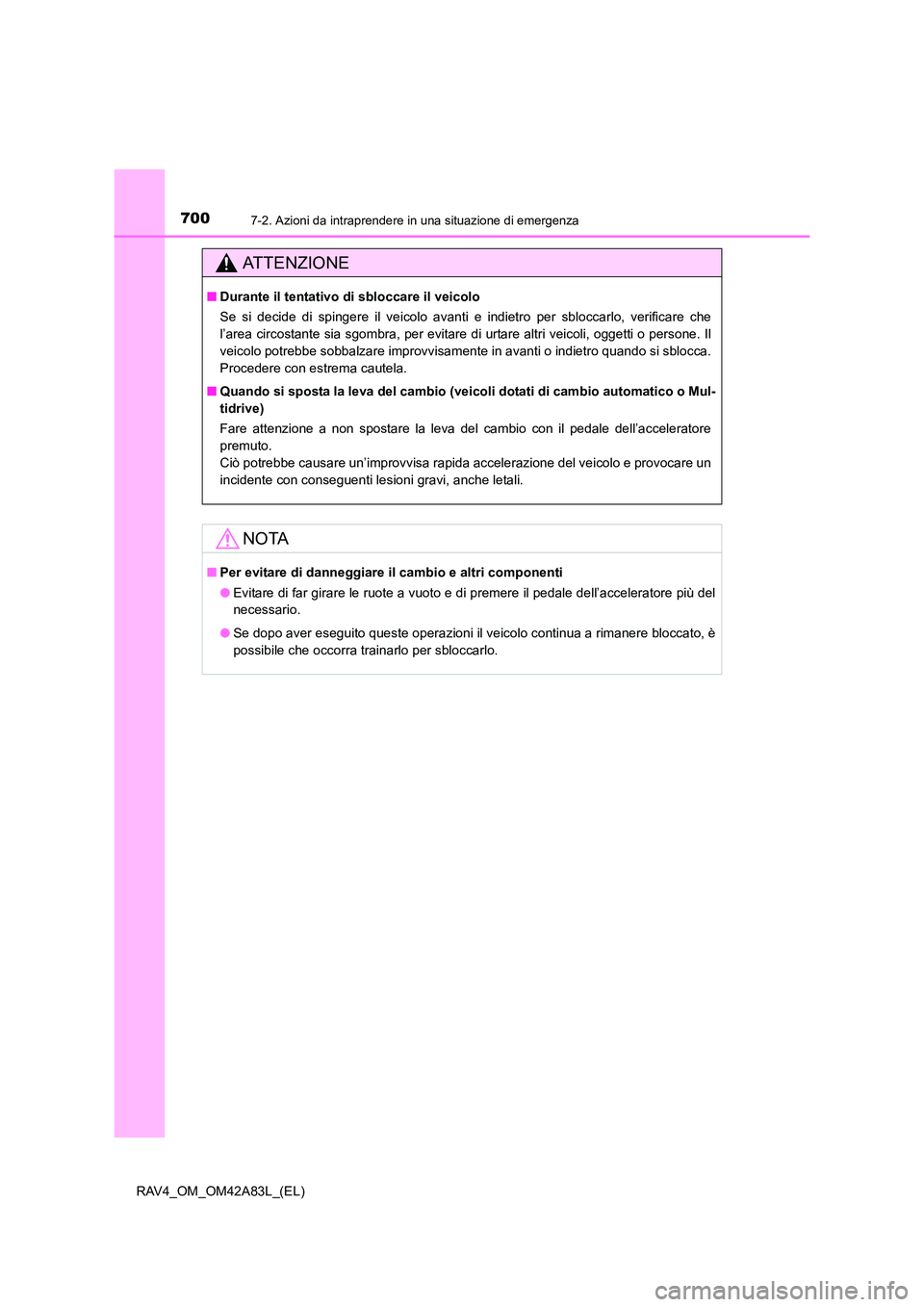

7007-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)
AT T E N Z I O N E
■Durante il tentativo di sbloccare il veicolo
Se si decide di spingere il veicolo avanti e indietro per sbloccarlo, verificare che
l’area circostante sia sgombra, per evitare di urtare altri veicoli, oggetti o persone. Il
veicolo potrebbe sobbalzare improvvisamente in avanti o indietro quando si sblocca.
Procedere con estrema cautela.
■ Quando si sposta la leva del cambio (vei coli dotati di cambio automatico o Mul-
tidrive)
Fare attenzione a non spostare la leva del cambio con il pedale dell’acceleratore
premuto.
Ciò potrebbe causare un’improvvisa rapida accelerazione del veicolo e provocare un
incidente con conseguenti lesioni gravi, anche letali.
NOTA
■ Per evitare di danneggiare il cambio e altri componenti
●Evitare di far girare le ruote a vuoto e di premere il pedale dell’acceleratore più del
necessario.
● Se dopo aver eseguito queste operazioni il veicolo continua a rimanere bloccato, è
possibile che occorra trainarlo per sbloccarlo.
