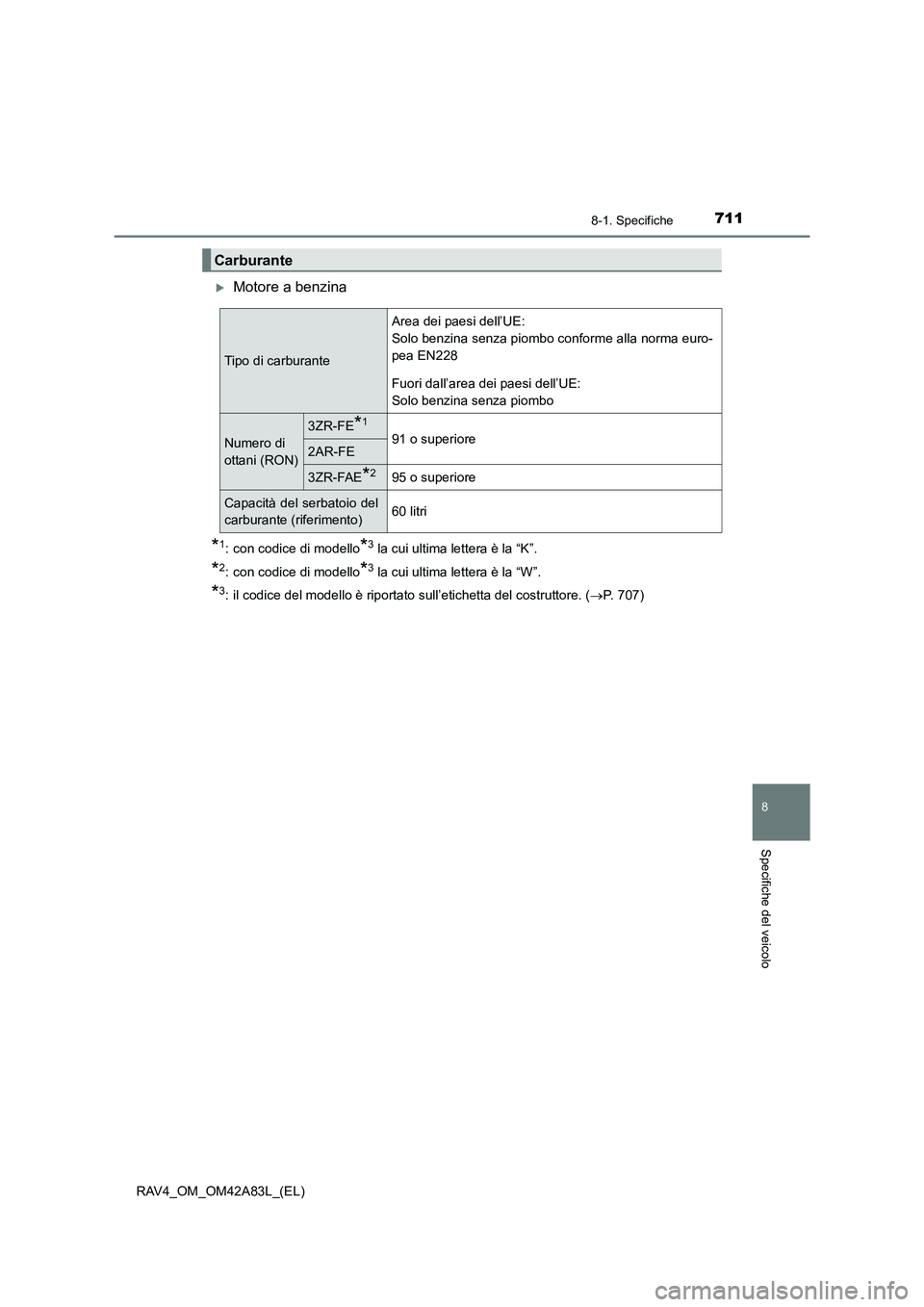

TOYOTA RAV4 2015 Manuale duso (in Italian)

711
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)
XMotore a benzina
*1: con codice di modello*3 la cui ultima lettera è la “K”.
*2: con codice di modello*3 la cui ultima lettera è la “W”.
*3: il codice del modello è riportato sull’etichetta del costruttore. (→P. 707)
Carburante
Tipo di carburante
Area dei paesi dell’UE:
Solo benzina senza piombo conforme alla norma euro-
pea EN228
Fuori dall’area dei paesi dell’UE:
Solo benzina senza piombo
Numero di
ottani (RON)
3ZR-FE*1
91 o superiore2AR-FE
3ZR-FAE*295 o superiore
Capacità del serbatoio del
carburante (riferimento)60 litri

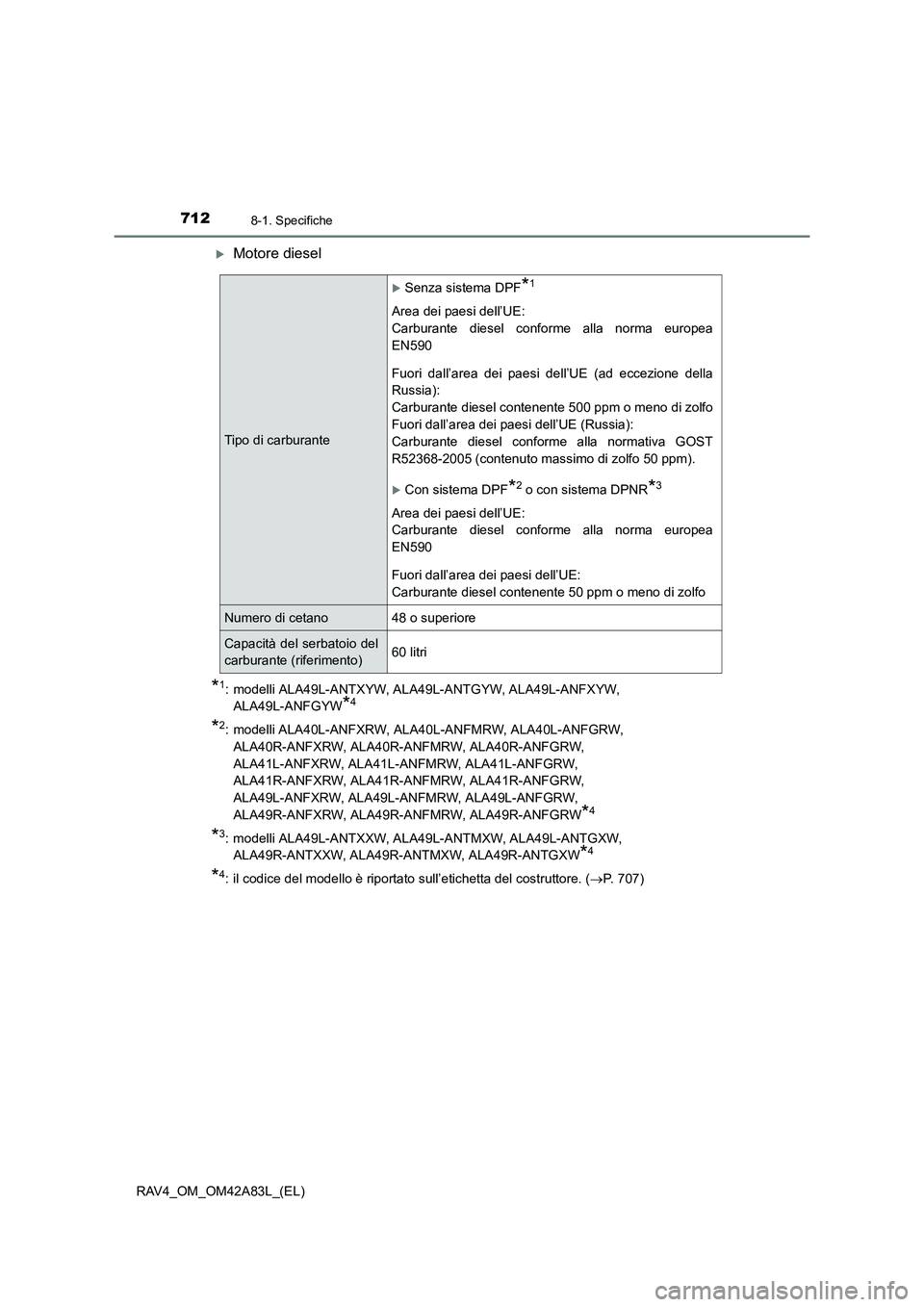

7128-1. Specifiche
RAV4_OM_OM42A83L_(EL)
XMotore diesel
*1: modelli ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW, ALA49L-ANFGYW
*4
*2: modelli ALA40L-ANFXRW, ALA40L-ANFMRW, ALA40L-ANFGRW,
ALA40R-ANFXRW, ALA40R-ANFMRW, ALA40R-ANFGRW,
ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW,
ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*4
*3: modelli ALA49L-ANTXXW, ALA49L-ANTMXW, ALA49L-ANTGXW, ALA49R-ANTXXW, ALA49R-ANTMXW, ALA49R-ANTGXW
*4
*4: il codice del modello è riportato sull’etichetta del costruttore. ( →P. 707)
Tipo di carburante
XSenza sistema DPF*1
Area dei paesi dell’UE:
Carburante diesel conforme alla norma europea
EN590
Fuori dall’area dei paesi dell’UE (ad eccezione della
Russia):
Carburante diesel contenente 500 ppm o meno di zolfo
Fuori dall’area dei paesi dell’UE (Russia):
Carburante diesel conforme alla normativa GOST
R52368-2005 (contenuto massimo di zolfo 50 ppm).
XCon sistema DPF*2 o con sistema DPNR*3
Area dei paesi dell’UE:
Carburante diesel conforme alla norma europea
EN590
Fuori dall’area dei paesi dell’UE:
Carburante diesel contenente 50 ppm o meno di zolfo
Numero di cetano48 o superiore
Capacità del serbatoio del
carburante (riferimento)60 litri

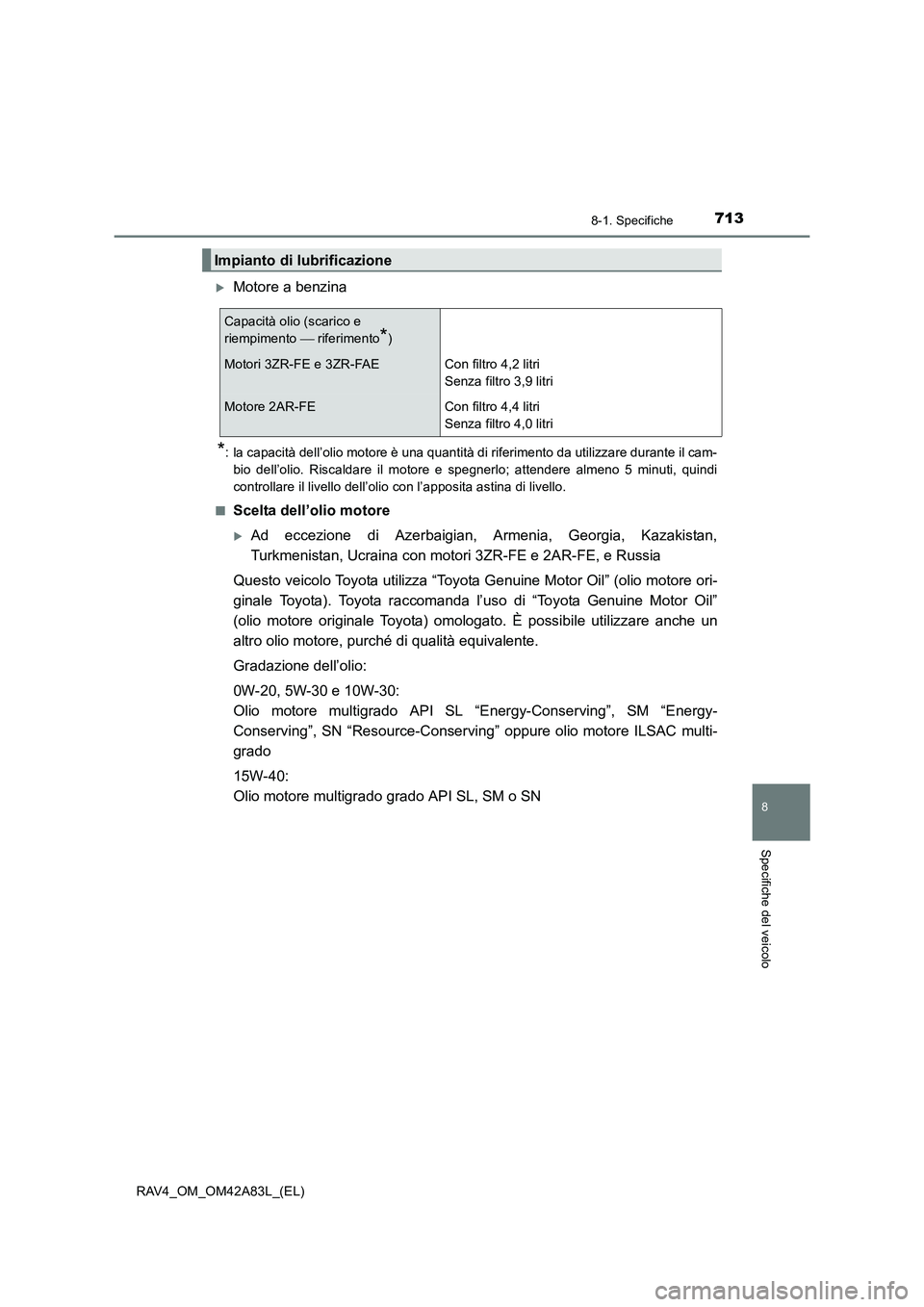

713
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)
XMotore a benzina
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina di livello.
■
Scelta dell’olio motore
XAd eccezione di Azerbaigian, Armenia, Georgia, Kazakistan,
Turkmenistan, Ucraina con moto ri 3ZR-FE e 2AR-FE, e Russia
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore multigrado API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” oppure olio motore ILSAC multi-
grado
15W-40:
Olio motore multigrado grado API SL, SM o SN
Impianto di lubrificazione
Capacità olio (scarico e
riempimento  riferimento
*)
Motori 3ZR-FE e 3ZR-FAECon filtro 4,2 litri
Senza filtro 3,9 litri
Motore 2AR-FECon filtro 4,4 litri
Senza filtro 4,0 litri

7148-1. Specifiche
RAV4_OM_OM42A83L_(EL)

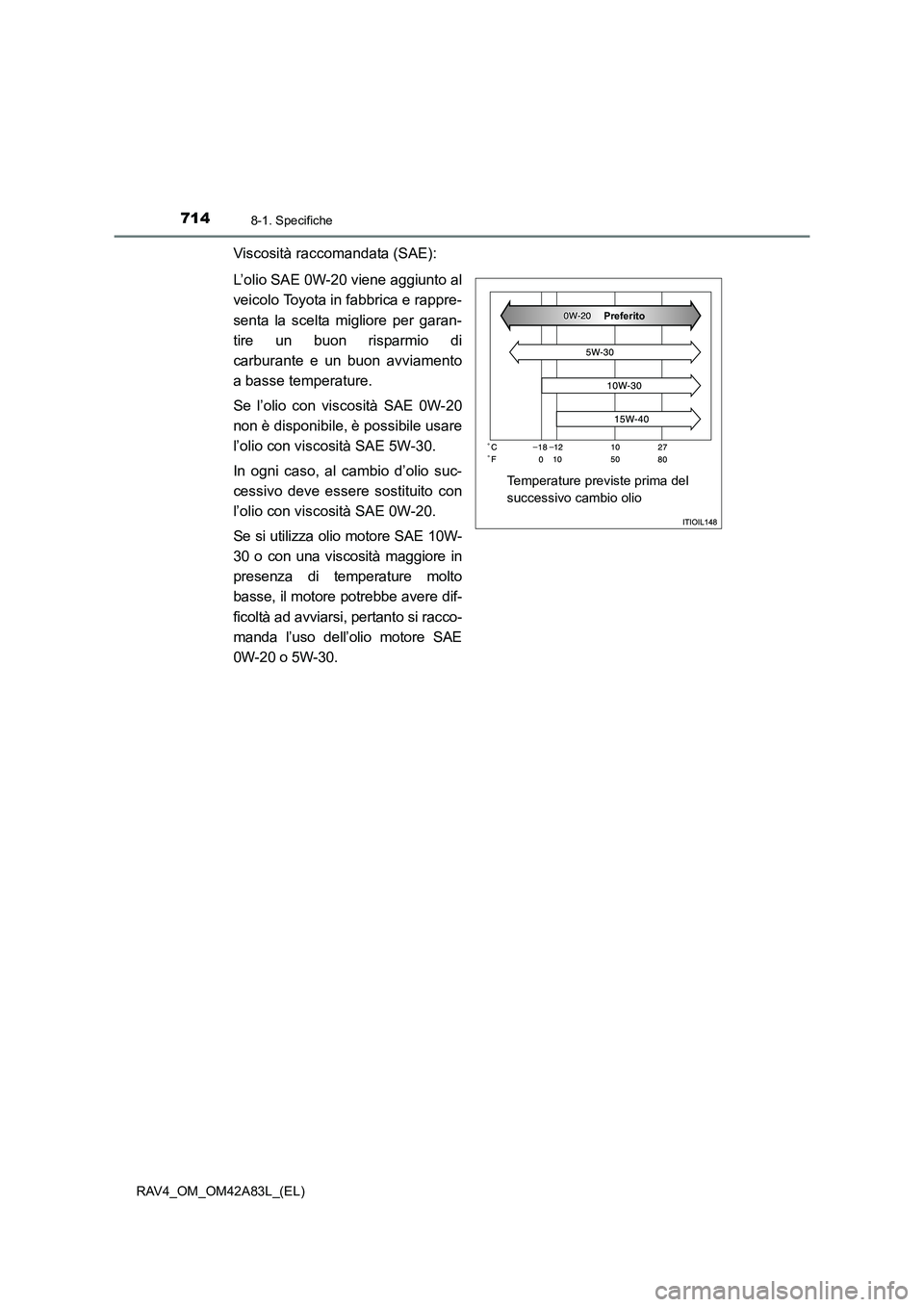

Viscosità raccomandata (SAE):
L’olio SAE 0W-20 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garan-
tire un buon risparmio di
carburante e un buon avviamento
a basse temperature.
Se l’olio con viscosità SAE 0W-20
non è disponibile, è possibile usare
l’olio con viscosità SAE 5W-30.
In ogni caso, al cambio d’olio suc-
cessivo deve essere sostituito con
l’olio con viscosità SAE 0W-20.
Se si utilizza olio motore SAE 10W-
30 o con una viscosità maggiore in
presenza di temperature molto
basse, il motore potrebbe avere dif-
ficoltà ad avviarsi, pertanto si racco-
manda l’uso dell’olio motore SAE
0W-20 o 5W-30.
Temperature previste prima del
successivo cambio olio
Preferito

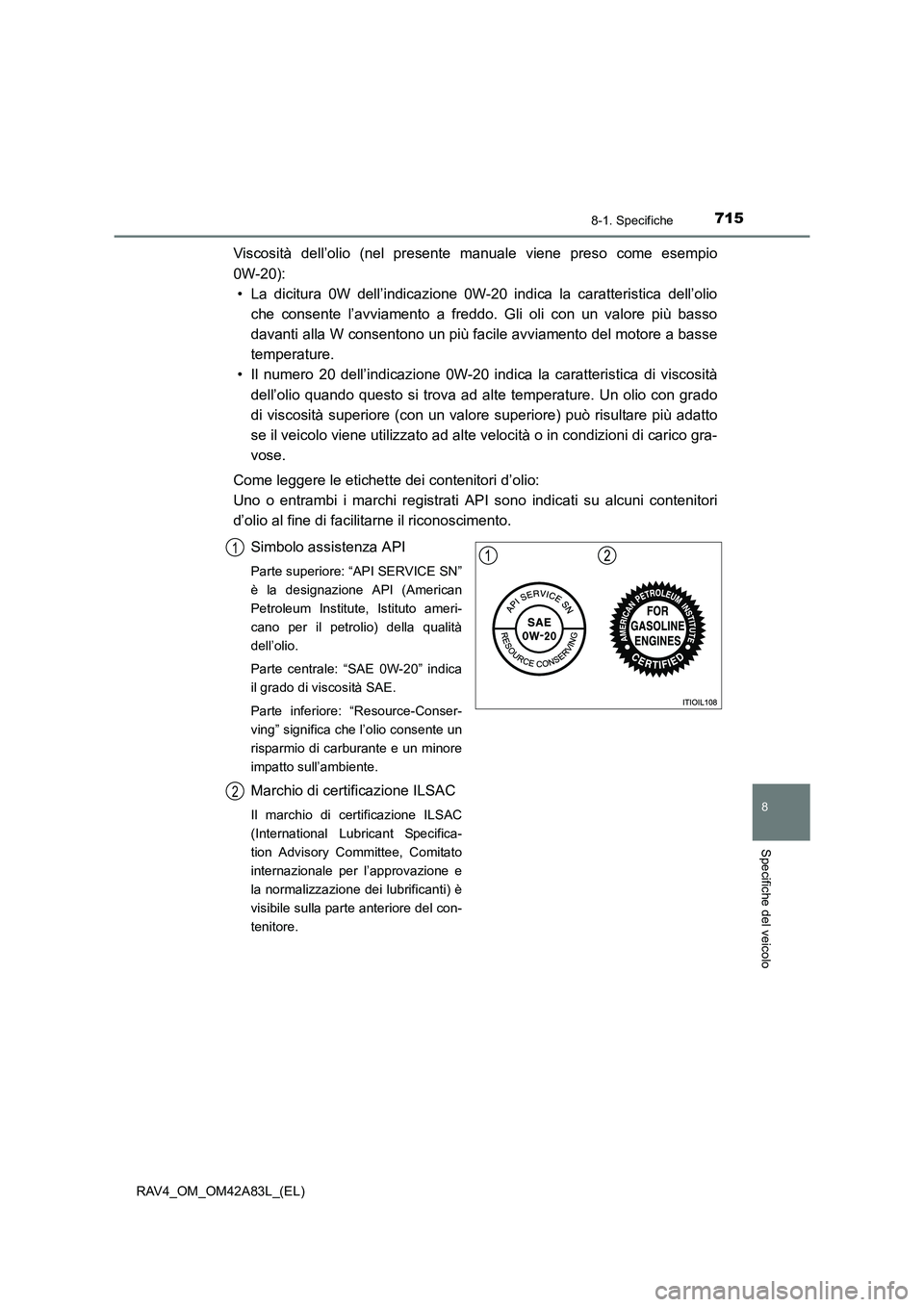

715
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)
Viscosità dell’olio (nel presente manuale viene preso come esempio
0W-20):• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori d’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
d’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e un minore
impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC
(International Lubricant Specifica-
tion Advisory Committee, Comitato
internazionale per l’approvazione e
la normalizzazione dei lubrificanti) è
visibile sulla parte anteriore del con-
tenitore.
1
2

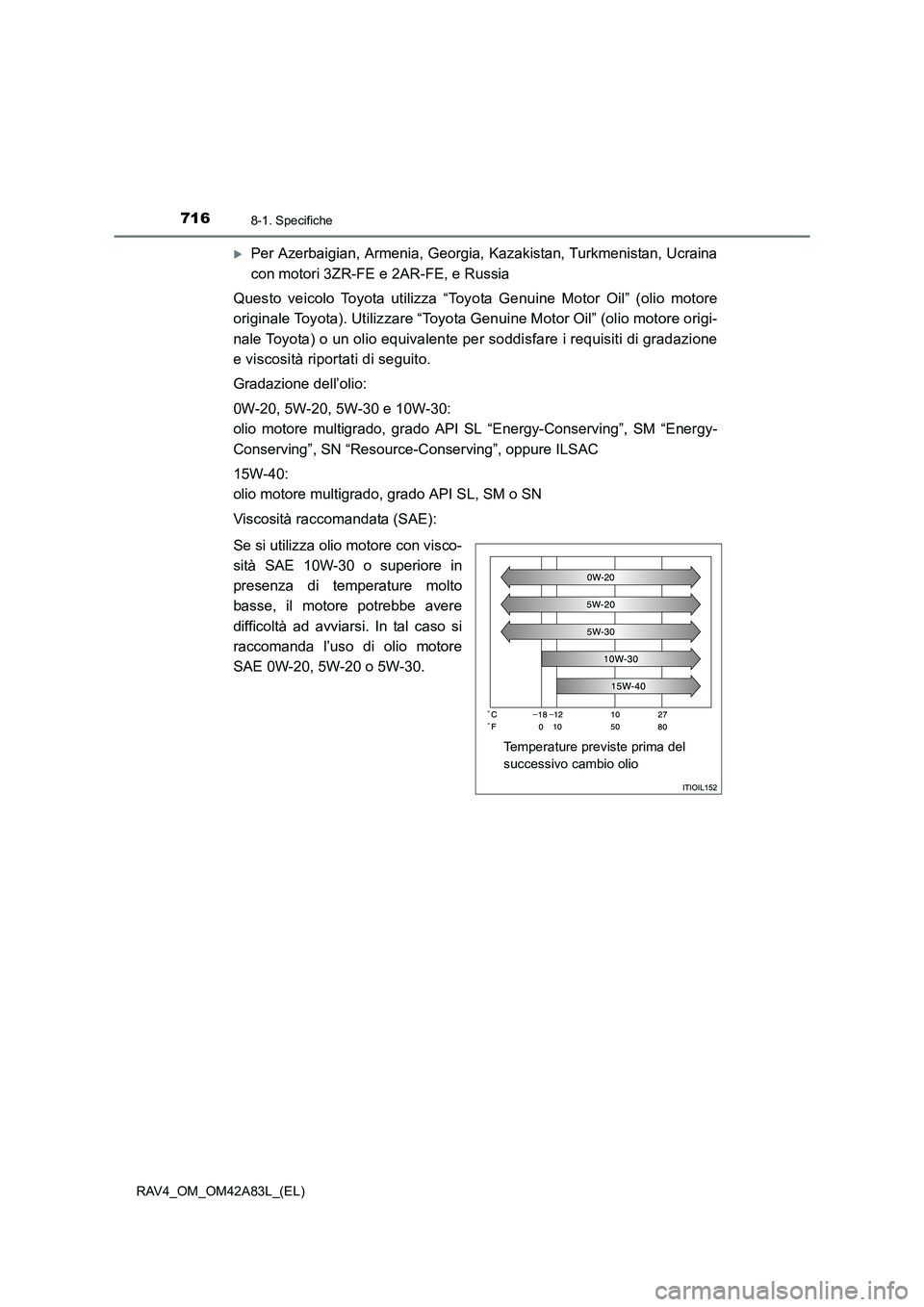

7168-1. Specifiche
RAV4_OM_OM42A83L_(EL)
XPer Azerbaigian, Armenia, Georgia, Kazakistan, Turkmenistan, Ucraina
con motori 3ZR-FE e 2AR-FE, e Russia
Questo veicolo Toyota utilizza “Toy ota Genuine Motor Oil” (olio motore
originale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore origi-
nale Toyota) o un olio equivalente per soddisfare i requisiti di gradazione
e viscosità riportati di seguito.
Gradazione dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
olio motore multigrado, grado API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving”, oppure ILSAC
15W-40:
olio motore multigrado, grado API SL, SM o SN
Viscosità raccomandata (SAE):
Se si utilizza olio motore con visco-
sità SAE 10W-30 o superiore in
presenza di temperature molto
basse, il motore potrebbe avere
difficoltà ad avviarsi. In tal caso si
raccomanda l’uso di olio motore
SAE 0W-20, 5W-20 o 5W-30.
Temperature previste prima del
successivo cambio olio

717
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)
Viscosità dell’olio (nel presente manuale viene preso come esempio
0W-20):• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori d’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
d’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e un minore
impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC
(International Lubricant Specifica-
tion Advisory Committee, Comitato
internazionale per l’approvazione e
la normalizzazione dei lubrificanti) è
visibile sulla parte anteriore del con-
tenitore.
1
2

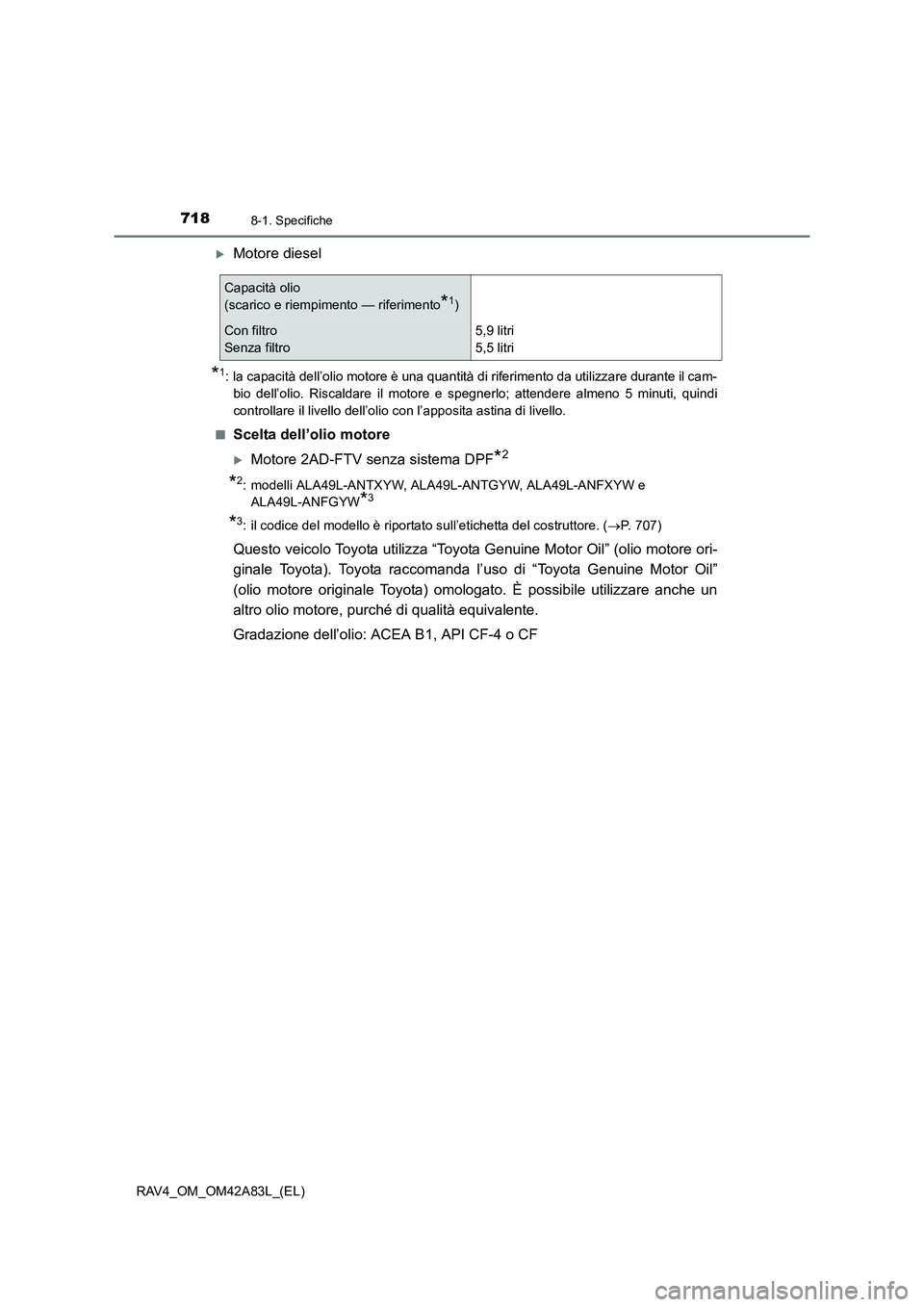

7188-1. Specifiche
RAV4_OM_OM42A83L_(EL)
XMotore diesel
*1: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina di livello.
■
Scelta dell’olio motore
XMotore 2AD-FTV senza sistema DPF*2
*2: modelli ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW e ALA49L-ANFGYW
*3
*3: il codice del modello è riportato sull’etichetta del costruttore. ( →P. 707)
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA B1, API CF-4 o CF
Capacità olio
(scarico e riempimento — riferimento
*1)
Con filtro
Senza filtro5,9 litri
5,5 litri

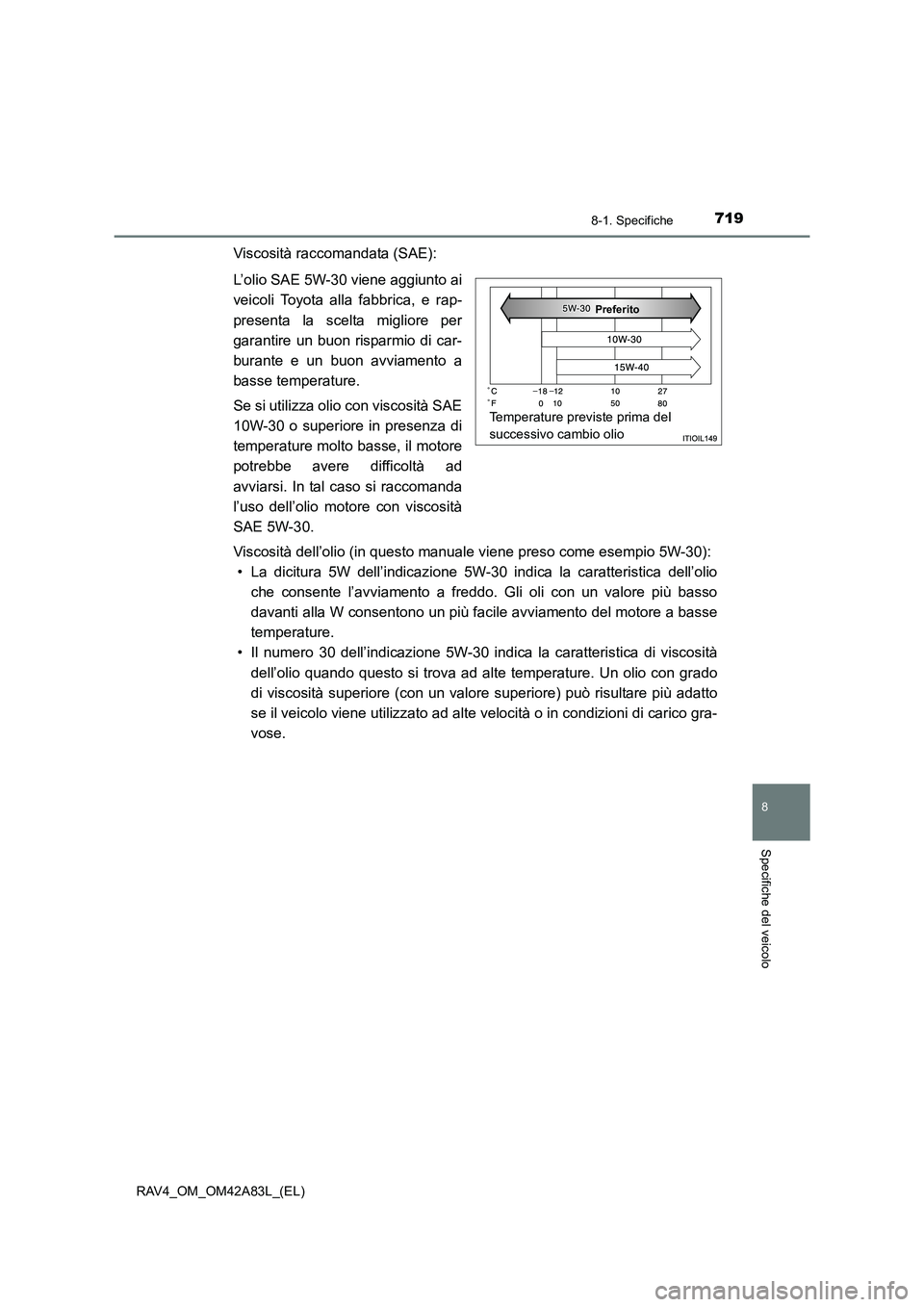

719
8
8-1. Specifiche
Specifiche del veicolo
RAV4_OM_OM42A83L_(EL)
Viscosità raccomandata (SAE):
L’olio SAE 5W-30 viene aggiunto ai
veicoli Toyota alla fabbrica, e rap-
presenta la scelta migliore per
garantire un buon risparmio di car-
burante e un buon avviamento a
basse temperature.
Se si utilizza olio con viscosità SAE
10W-30 o superiore in presenza di
temperature molto basse, il motore
potrebbe avere difficoltà ad
avviarsi. In tal caso si raccomanda
l’uso dell’olio motore con viscosità
SAE 5W-30.
Viscosità dell’olio (in questo manuale viene preso come esempio 5W-30):• La dicitura 5W dell’indicazione 5W-30 indica la caratteristica dell’olio
che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 5W-30 indica la caratteristica di viscosità dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Preferito
Temperature previste prima del
successivo cambio olio

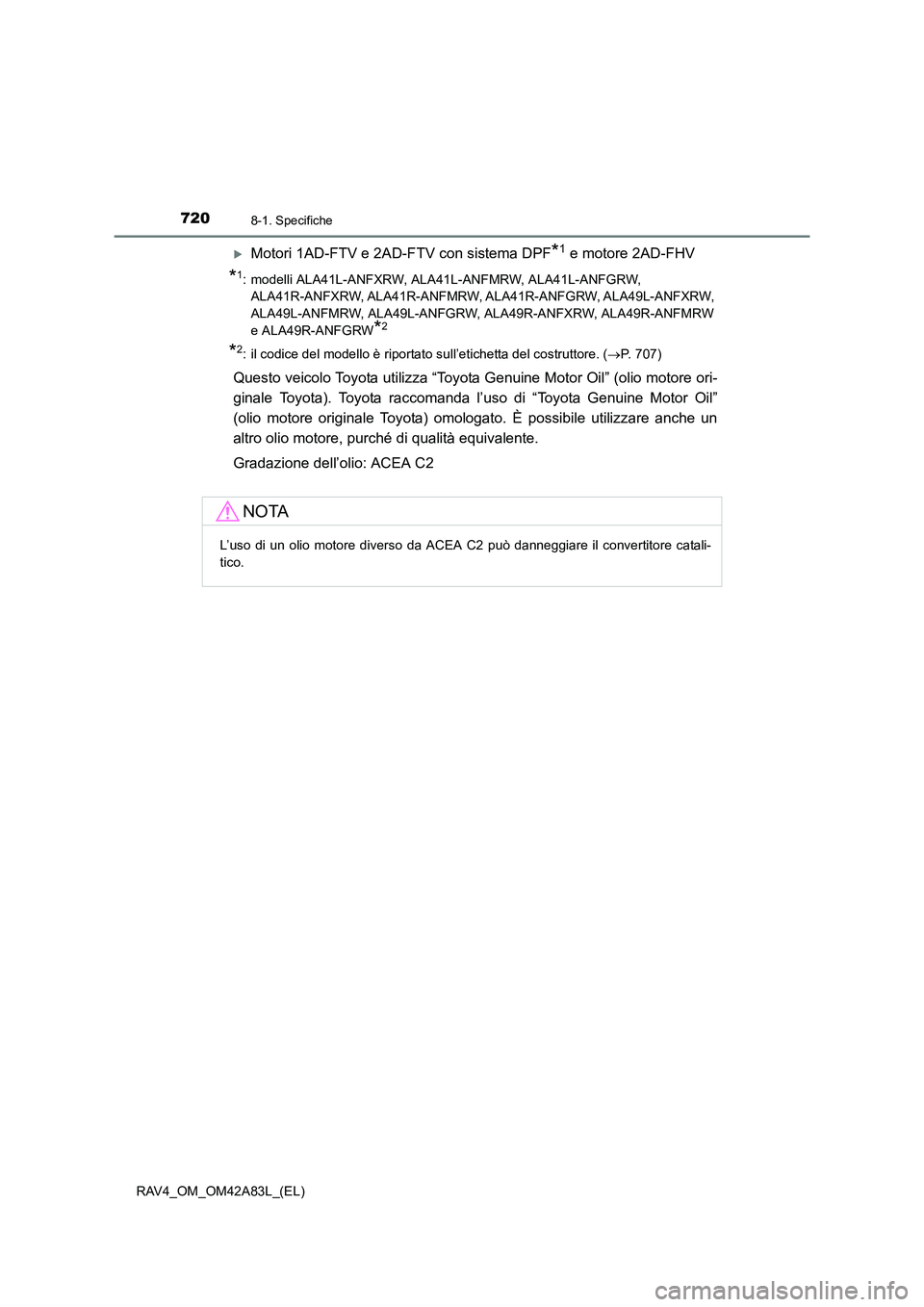

7208-1. Specifiche
RAV4_OM_OM42A83L_(EL)
XMotori 1AD-FTV e 2AD-FTV con sistema DPF*1 e motore 2AD-FHV
*1: modelli ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW, ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW, ALA49L-ANFXRW,
ALA49L-ANFMRW, ALA49L-ANFGRW, ALA49R-ANFXRW, ALA49R-ANFMRW
e ALA49R-ANFGRW
*2
*2: il codice del modello è riportato sull’etichetta del costruttore. ( →P. 707)
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA C2
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore catali-
tico.
