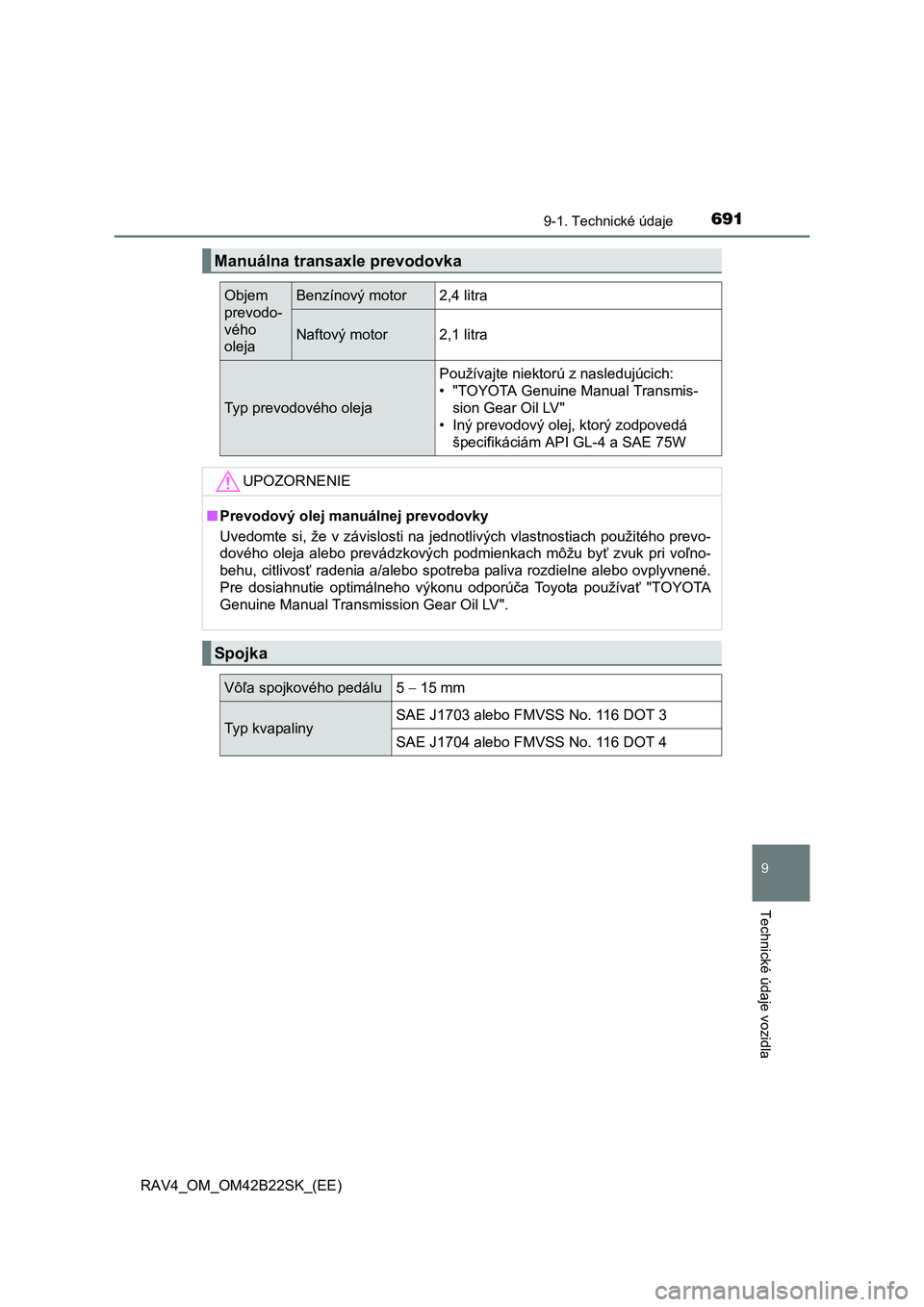

6919-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
9
Technické údaje vozidla
Manuálna transaxle prevodovka
Objem
prevodo-
vého
oleja
Benzínový motor2,4 litra
Naftový motor2,1 litra
Typ prevodového oleja
Používajte niektorú z nasledujúcich:
• "TOYOTA Genuine Manual Transmis-
sion Gear Oil LV"
• Iný prevodový olej, ktorý zodpovedá
špecifikáciám API GL-4 a SAE 75W
UPOZORNENIE
■ Prevodový olej manuálnej prevodovky
Uvedomte si, že v závislosti na jednotlivých vlastnostiach použitého prevo-
dového oleja alebo prevádzkových podmienkach môžu by ť zvuk pri voľno-
behu, citlivos ť radenia a/alebo spotreba paliva rozdielne alebo ovplyvnené.
Pre dosiahnutie optimálneho výkonu odporú ča Toyota používať "TOYOTA
Genuine Manual Transmission Gear Oil LV".
Spojka
Vô ľa spojkového pedálu5 15 mm
Typ kvapalinySAE J1703 alebo FMVSS No. 116 DOT 3
SAE J1704 alebo FMVSS No. 116 DOT 4

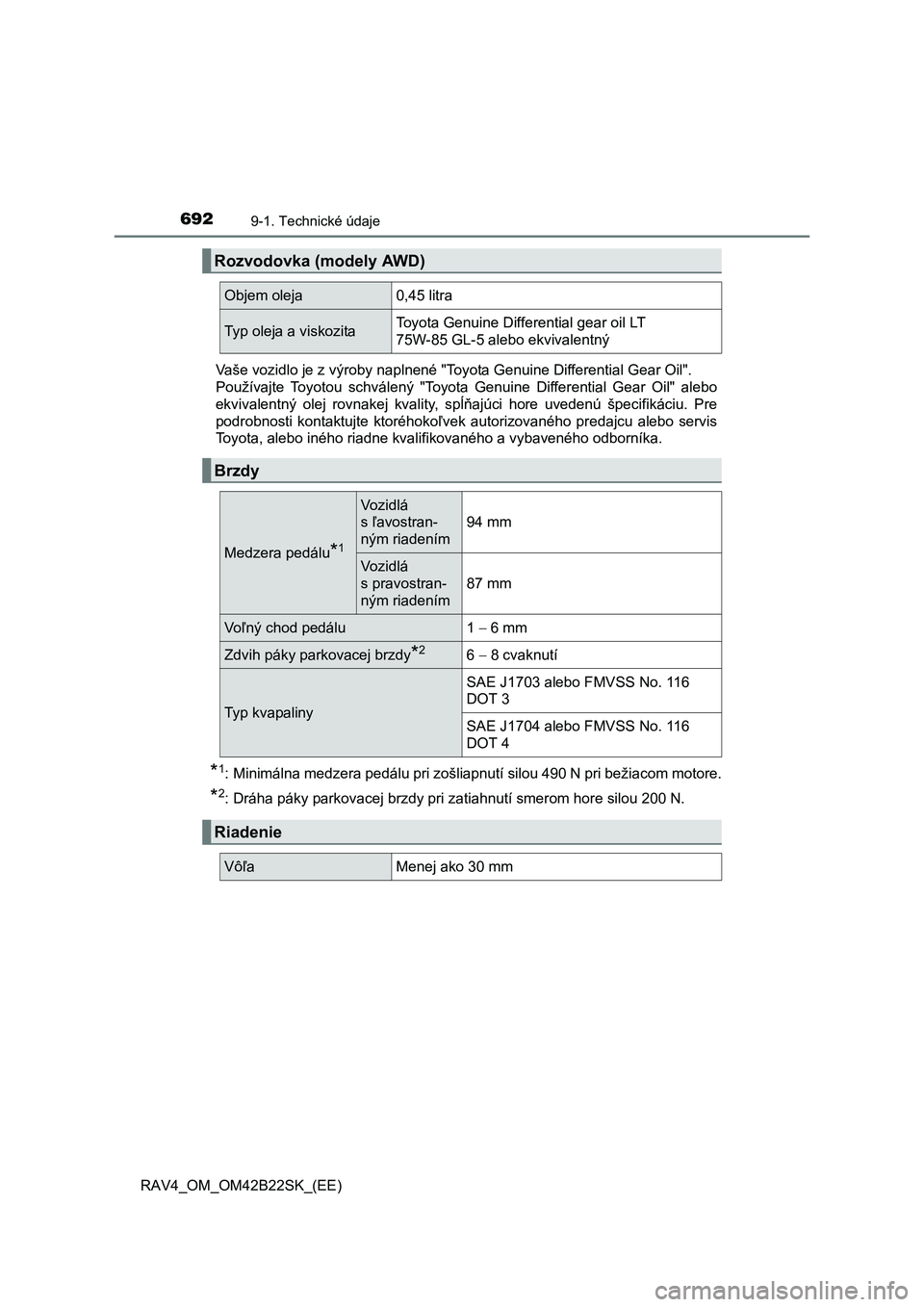

6929-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
Vaše vozidlo je z výroby naplnené "Toyota Genuine Differential Gear Oil".
Používajte Toyotou schválený "Toyota Genuine Differential Gear Oil" alebo
ekvivalentný olej rovnakej kvality, sp ĺňajúci hore uvedenú špecifikáciu. Pre
podrobnosti kontaktujte ktoréhoko ľvek autorizovaného predajcu alebo servis
Toyota, alebo iného riadne kvalifikovaného a vybaveného odborníka.
*1: Minimálna medzera pedálu pri zošliapnutí silou 490 N pri bežiacom motore.
*2: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 200 N.
Rozvodovka (modely AWD)
Objem oleja0,45 litra
Typ oleja a viskozitaToyota Genuine Differential gear oil LT
75W-85 GL-5 alebo ekvivalentný
Brzdy
Medzera pedálu*1
Vozidlá
s ľavostran-
ným riadením
94 mm
Vozidlá
s pravostran-
ným riadením
87 mm
Vo ľný chod pedálu1 6 mm
Zdvih páky parkovacej brzdy*26 8 cvaknutí
Typ kvapaliny
SAE J1703 alebo FMVSS No. 116
DOT 3
SAE J1704 alebo FMVSS No. 116
DOT 4
Riadenie
Vô ľaMenej ako 30 mm

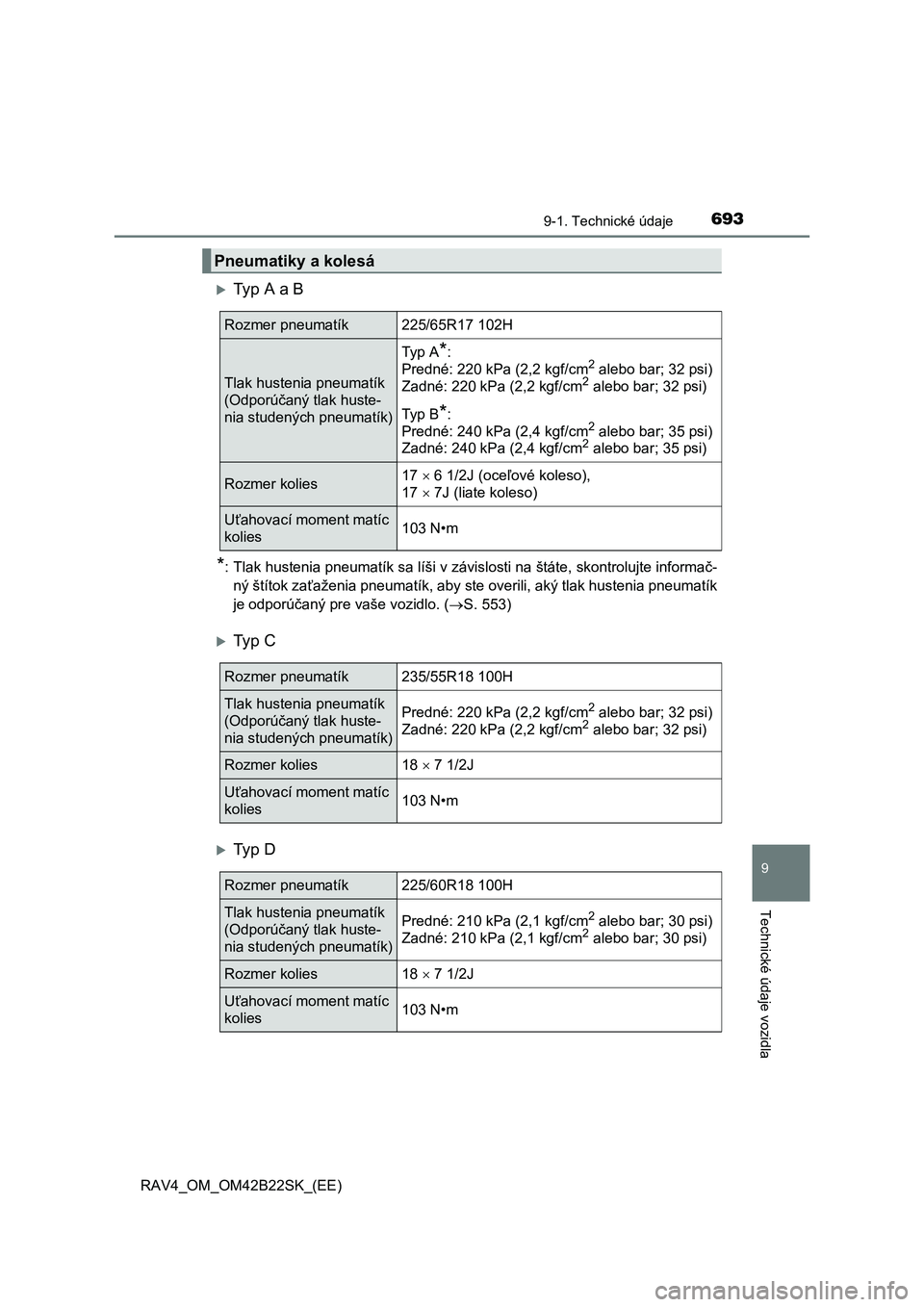

6939-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
9
Technické údaje vozidla
Typ A a B
*: Tlak hustenia pneumatík sa líši v závislosti na štáte, skontrolujte informač-
ný štítok za ťaženia pneumatík, aby ste overili, aký tlak hustenia pneumatík
je odporú čaný pre vaše vozidlo. (S. 553)
Ty p C
Ty p D
Pneumatiky a kolesá
Rozmer pneumatík225/65R17 102H
Tlak hustenia pneumatík
(Odporú čaný tlak huste-
nia studených pneumatík)
Ty p A*:
Predné: 220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Zadné: 220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Ty p B*:
Predné: 240 kPa (2,4 kgf/cm2 alebo bar; 35 psi)
Zadné: 240 kPa (2,4 kgf/cm2 alebo bar; 35 psi)
Rozmer kolies17  6 1/2J (oceľové koleso),
17  7J (liate koleso)
Uťahovací moment matíc
kolies103 N•m
Rozmer pneumatík235/55R18 100H
Tlak hustenia pneumatík
(Odporú čaný tlak huste-
nia studených pneumatík)
Predné: 220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Zadné: 220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Rozmer kolies18  7 1/2J
Uťahovací moment matíc
kolies103 N•m
Rozmer pneumatík225/60R18 100H
Tlak hustenia pneumatík
(Odporú čaný tlak huste-
nia studených pneumatík)
Predné: 210 kPa (2,1 kgf/cm2 alebo bar; 30 psi)
Zadné: 210 kPa (2,1 kgf/cm2 alebo bar; 30 psi)
Rozmer kolies18  7 1/2J
Uťahovací moment matíc
kolies103 N•m

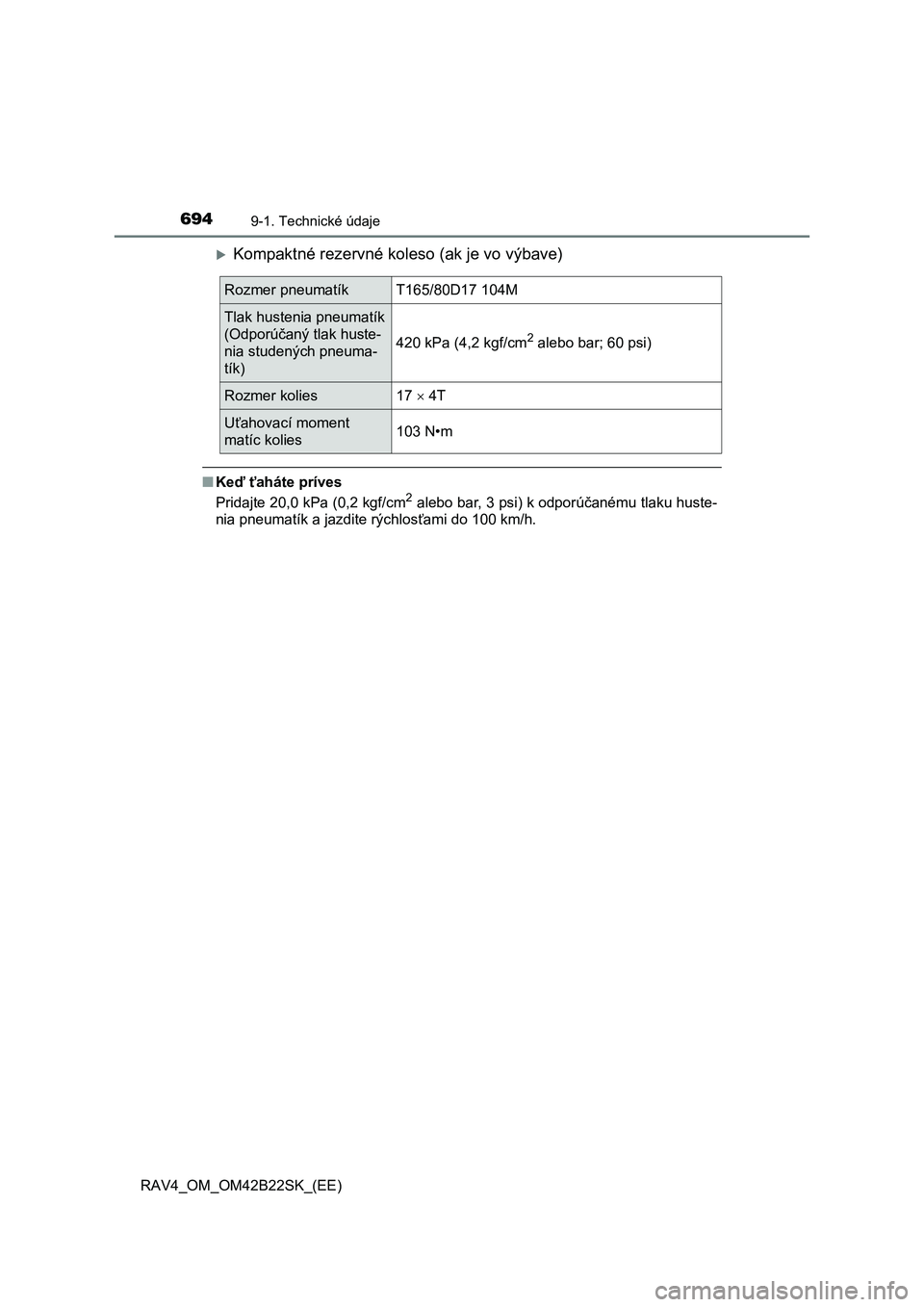

6949-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
Kompaktné rezervné koleso (ak je vo výbave)
■Keď ťaháte príves
Pridajte 20,0 kPa (0,2 kgf/cm2 alebo bar, 3 psi) k odporú čanému tlaku huste-
nia pneumatík a jazdite rýchlos ťami do 100 km/h.
Rozmer pneumatíkT165/80D17 104M
Tlak hustenia pneumatík
(Odporú čaný tlak huste-
nia studených pneuma-
tík)
420 kPa (4,2 kgf/cm2 alebo bar; 60 psi)
Rozmer kolies17  4T
Uťahovací moment
matíc kolies103 N•m

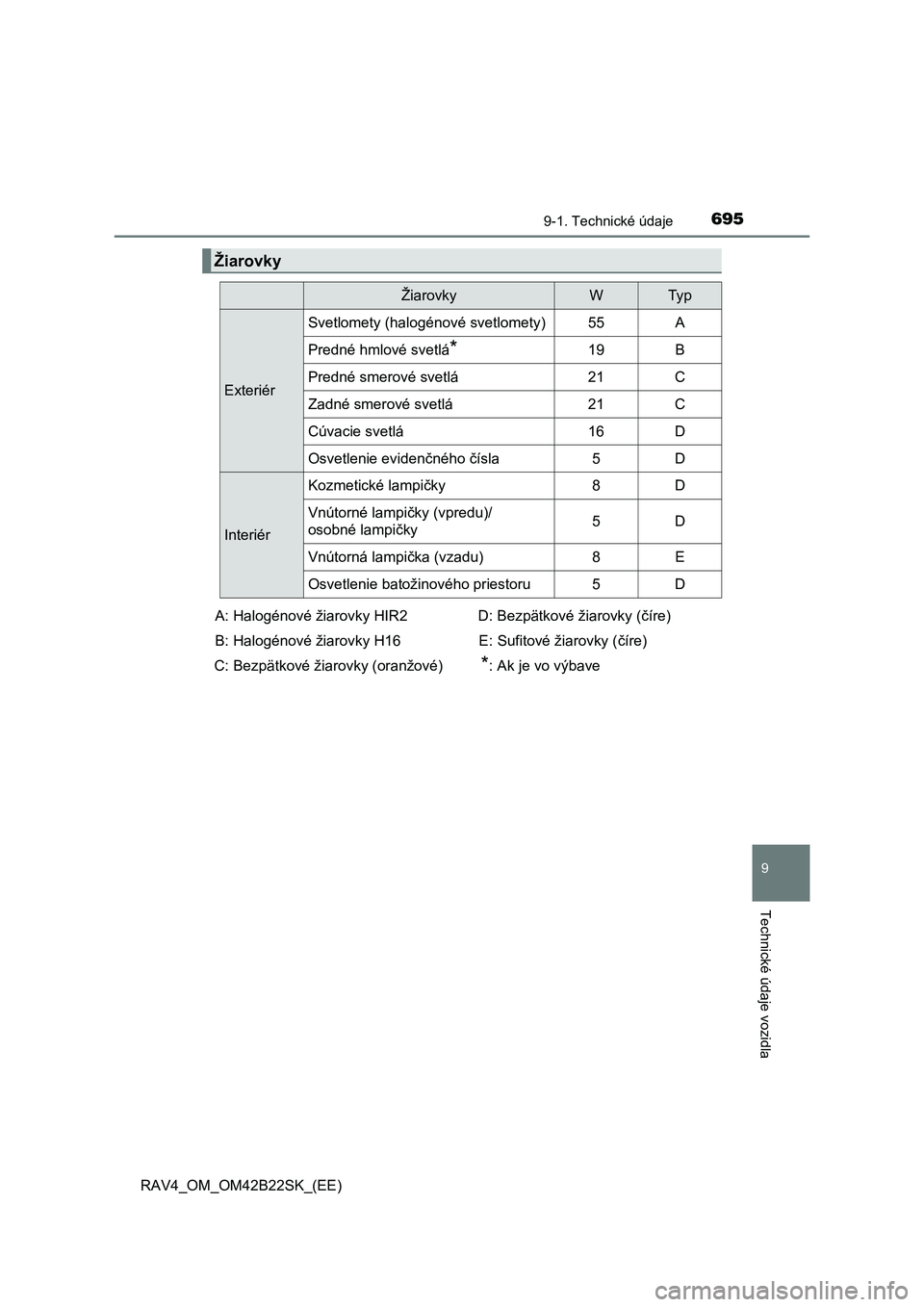

6959-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
9
Technické údaje vozidla
Žiarovky
ŽiarovkyWTy p
Exteriér
Svetlomety (halogénové svetlomety)55A
Predné hmlové svetlá*19B
Predné smerové svetlá21C
Zadné smerové svetlá21C
Cúvacie svetlá16D
Osvetlenie evidenčného čísla5D
Interiér
Kozmetické lampičky8D
Vnútorné lampičky (vpredu)/
osobné lampi čky5D
Vnútorná lampička (vzadu)8E
Osvetlenie batožinového priestoru5D
A: Halogénové žiarovky HIR2
B: Halogénové žiarovky H16
C: Bezpätkové žiarovky (oranžové)
D: Bezpätkové žiarovky ( číre)
E: Sufitové žiarovky ( číre)
*: Ak je vo výbave

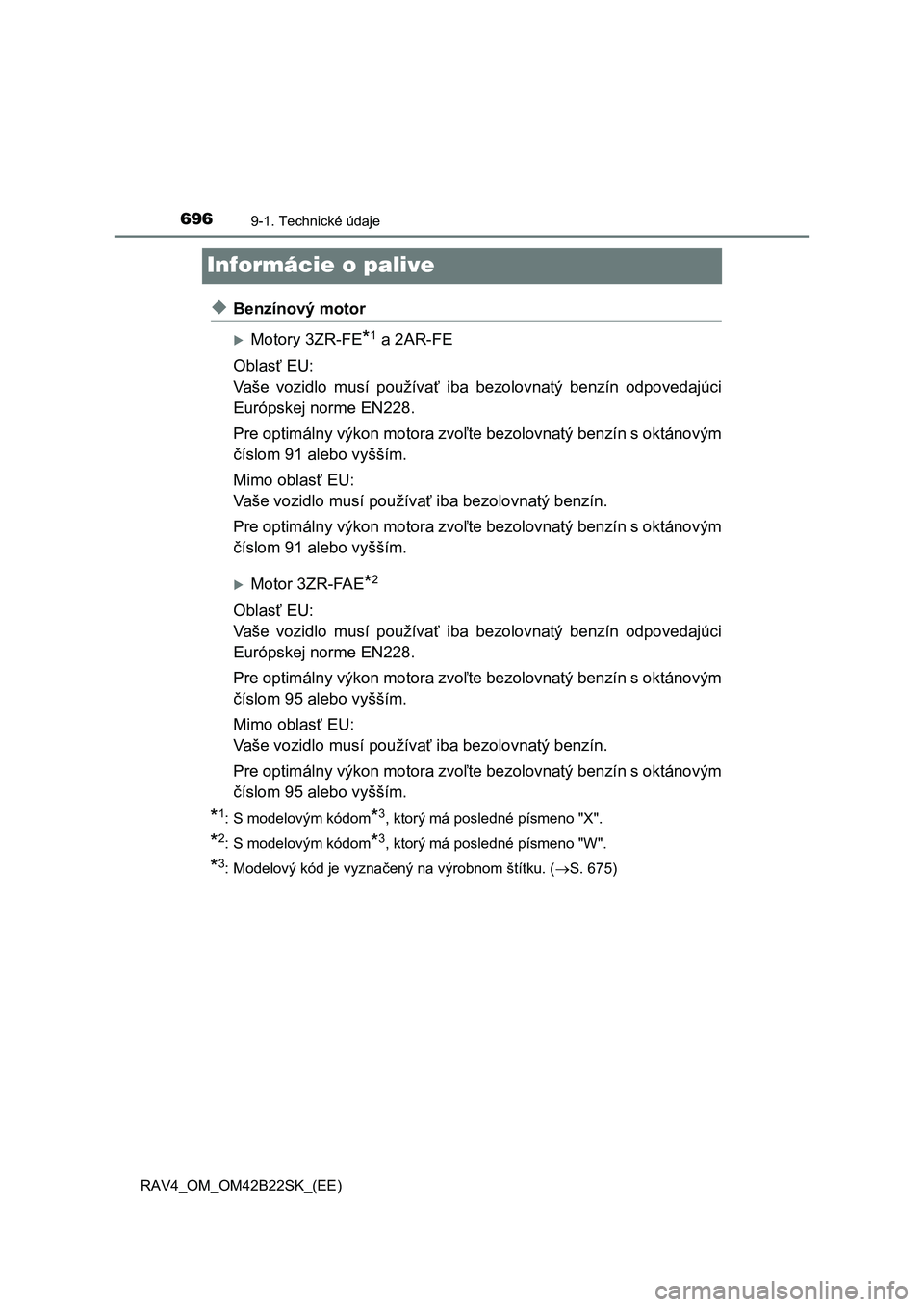

6969-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
Informácie o palive
◆Benzínový motor
Motory 3ZR-FE*1 a 2AR-FE
Oblas ť EU:
Vaše vozidlo musí používa ť iba bezolovnatý benzín odpovedajúci
Európskej norme EN228.
Pre optimálny výkon motora zvo ľte bezolovnatý benzín s oktánovým
č íslom 91 alebo vyšším.
Mimo oblas ť EU:
Vaše vozidlo musí používa ť iba bezolovnatý benzín.
Pre optimálny výkon motora zvo ľte bezolovnatý benzín s oktánovým
č íslom 91 alebo vyšším.
Motor 3ZR-FAE*2
Oblasť EU:
Vaše vozidlo musí používa ť iba bezolovnatý benzín odpovedajúci
Európskej norme EN228.
Pre optimálny výkon motora zvo ľte bezolovnatý benzín s oktánovým
č íslom 95 alebo vyšším.
Mimo oblas ť EU:
Vaše vozidlo musí používa ť iba bezolovnatý benzín.
Pre optimálny výkon motora zvo ľte bezolovnatý benzín s oktánovým
č íslom 95 alebo vyšším.
*1: S modelovým kódom*3, ktorý má posledné písmeno "X".
*2: S modelovým kódom*3, ktorý má posledné písmeno "W".
*3: Modelový kód je vyznačený na výrobnom štítku. (S. 675)

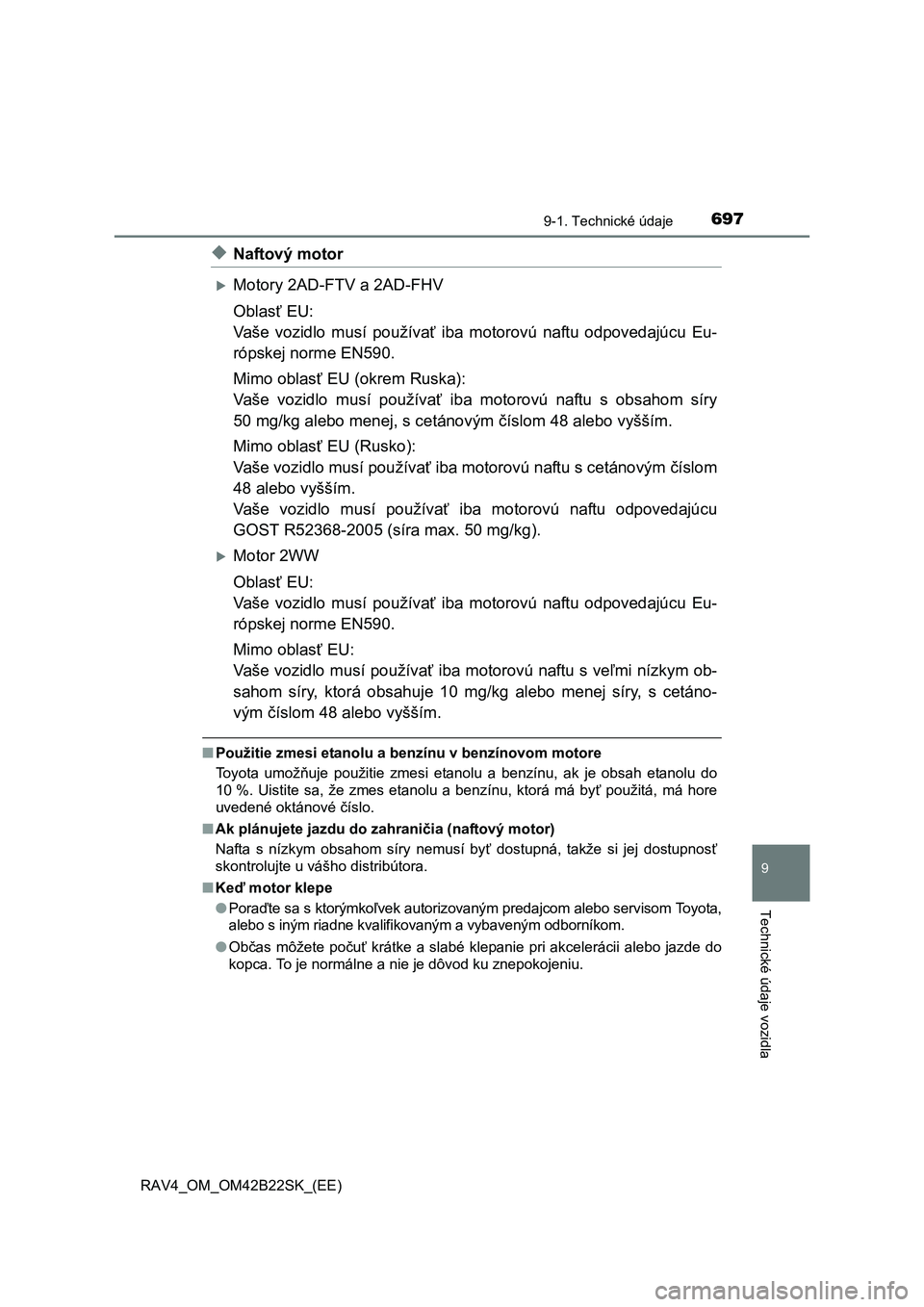

6979-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
9
Technické údaje vozidla
◆Naftový motor
Motory 2AD-FTV a 2AD-FHV
Oblas ť EU:
Vaše vozidlo musí používa ť iba motorovú naftu odpovedajúcu Eu-
rópskej norme EN590.
Mimo oblas ť EU (okrem Ruska):
Vaše vozidlo musí používa ť iba motorovú naftu s obsahom síry
50 mg/kg alebo menej, s cetánovým číslom 48 alebo vyšším.
Mimo oblas ť EU (Rusko):
Vaše vozidlo musí používa ť iba motorovú naftu s cetánovým číslom
48 alebo vyšším.
Vaše vozidlo musí používa ť iba motorovú naftu odpovedajúcu
GOST R52368-2005 (síra max. 50 mg/kg).
Motor 2WW
Oblas ť EU:
Vaše vozidlo musí používa ť iba motorovú naftu odpovedajúcu Eu-
rópskej norme EN590.
Mimo oblas ť EU:
Vaše vozidlo musí používa ť iba motorovú naftu s veľmi nízkym ob-
sahom síry, ktorá obsahuje 10 mg/kg alebo menej síry, s cetáno-
vým číslom 48 alebo vyšším.
■Použitie zmesi etanolu a benzínu v benzínovom motore
Toyota umož ňuje použitie zmesi etanolu a benzínu, ak je obsah etanolu do
10 %. Uistite sa, že zmes etanolu a benzínu, ktorá má by ť použitá, má hore
uvedené oktánové číslo.
■ Ak plánujete jazdu do zahraničia (naftový motor)
Nafta s nízkym obsahom síry nemusí by ť dostupná, takže si jej dostupnosť
skontrolujte u vášho distribútora.
■ Keď motor klepe
● Poraďte sa s ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota,
alebo s iným riadne kvalifikovaným a vybaveným odborníkom.
● Občas môžete počuť krátke a slabé klepanie pri akcelerácii alebo jazde do
kopca. To je normálne a nie je dôvod ku znepokojeniu.

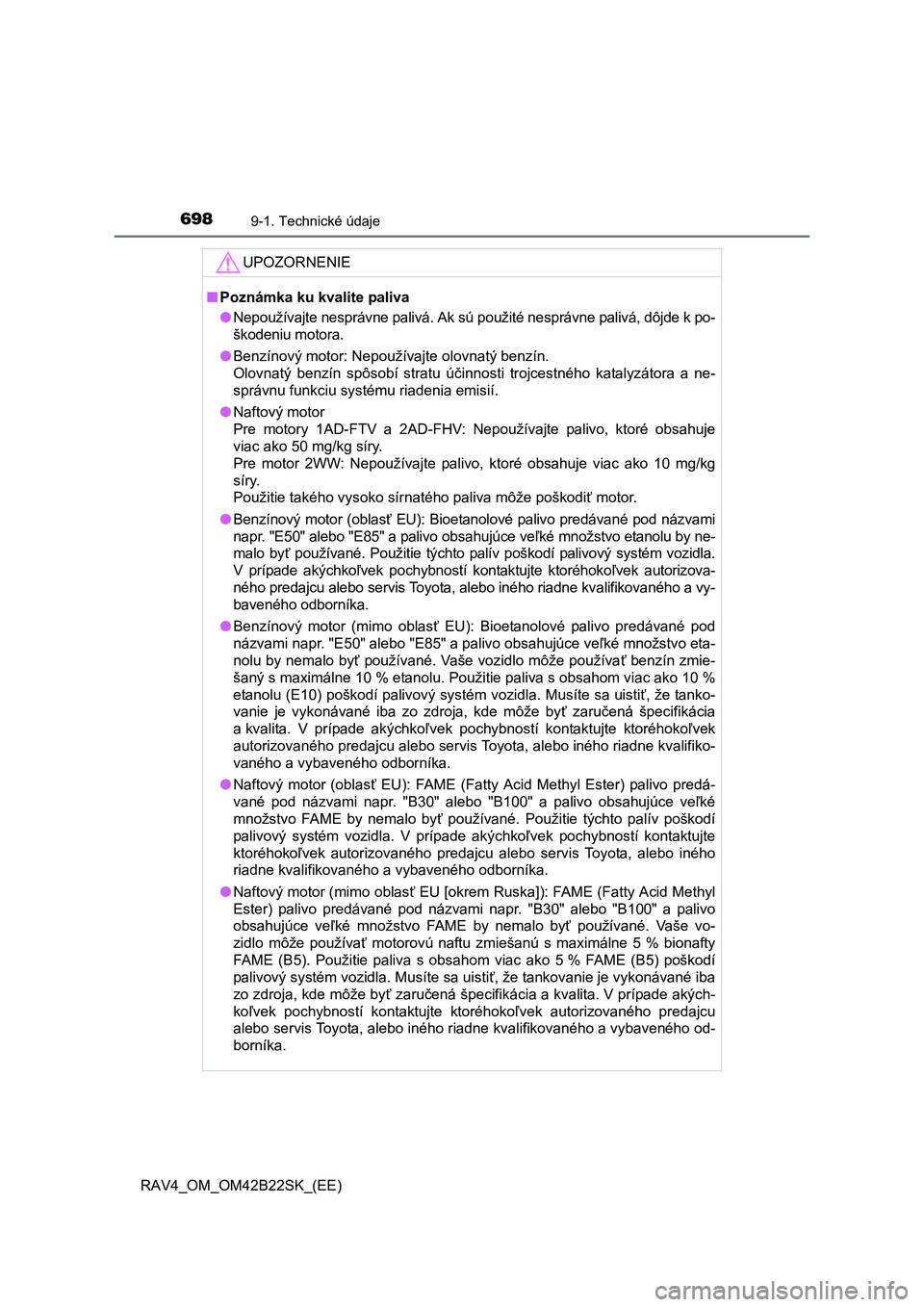

6989-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
UPOZORNENIE
■Poznámka ku kvalite paliva
● Nepoužívajte nesprávne palivá. Ak sú použité nesprávne palivá, dôjde k po-
škodeniu motora.
● Benzínový motor: Nepoužívajte olovnatý benzín.
Olovnatý benzín spôsobí stratu ú činnosti trojcestného katalyzátora a ne-
správnu funkciu systému riadenia emisií.
● Naftový motor
Pre motory 1AD-FTV a 2AD-FHV: Nepoužívajte palivo, ktoré obsahuje
viac ako 50 mg/kg síry.
Pre motor 2WW: Nepoužívajte palivo, ktoré obsahuje viac ako 10 mg/kg
síry.
Použitie takého vysoko sírnatého paliva môže poškodi ť motor.
● Benzínový motor (oblasť EU): Bioetanolové palivo predávané pod názvami
napr. "E50" alebo "E85" a palivo obsahujúce ve ľké množstvo etanolu by ne-
malo by ť používané. Použitie týchto palív poškodí palivový systém vozidla.
V prípade akýchko ľvek pochybností kontaktujte ktoréhokoľvek autorizova-
ného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného a vy-
baveného odborníka.
● Benzínový motor (mimo oblasť EU): Bioetanolové palivo predávané pod
názvami napr. "E50" alebo "E85" a palivo obsahujúce ve ľké množstvo eta-
nolu by nemalo by ť používané. Vaše vozidlo môže používať benzín zmie-
šaný s maximálne 10 % etanolu. Použitie paliva s obsahom viac ako 10 %
etanolu (E10) poškodí palivový systém vozidla. Musíte sa uisti ť, že tanko-
vanie je vykonávané iba zo zdroja, kde môže by ť zaručená špecifikácia
a kvalita. V prípade akýchko ľvek pochybností kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo iného riadne kvalifiko-
vaného a vybaveného odborníka.
● Naftový motor (oblasť EU): FAME (Fatty Acid Methyl Ester) palivo predá-
vané pod názvami napr. "B30" alebo "B100" a palivo obsahujúce ve ľké
množstvo FAME by nemalo by ť používané. Použitie týchto palív poškodí
palivový systém vozidla. V prípade akýchko ľvek pochybností kontaktujte
ktoréhoko ľvek autorizovaného predajcu alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybaveného odborníka.
● Naftový motor (mimo oblasť EU [okrem Ruska]): FAME (Fatty Acid Methyl
Ester) palivo predávané pod názvami napr. "B30" alebo "B100" a palivo
obsahujúce ve ľké množstvo FAME by nemalo byť používané. Vaše vo-
zidlo môže používa ť motorovú naftu zmiešanú s maximálne 5 % bionafty
FAME (B5). Použitie paliva s obsahom viac ako 5 % FAME (B5) poškodí
palivový systém vozidla. Musíte sa uisti ť, že tankovanie je vykonávané iba
zo zdroja, kde môže by ť zaručená špecifikácia a kvalita. V prípade akých-
koľ vek pochybností kontaktujte ktoréhokoľvek autorizovaného predajcu
alebo servis Toyota, alebo iného riadne kvalifikovaného a vybaveného od-
borníka.

6999-1. Technické údaje
RAV4_OM_OM42B22SK_(EE)
9
Technické údaje vozidla
UPOZORNENIE
●Naftový motor (mimo oblasť EU [Rusko]): FAME (Fatty Acid Methyl Ester)
palivo predávané pod názvami napr. "B30" alebo "B100" a palivo obsahu-
júce ve ľké množstvo FAME by nemalo byť používané. Použitie týchto palív
poškodí palivový systém vozidla. V prípade akýchko ľvek pochybností kon-
taktujte ktoréhoko ľvek autorizovaného predajcu alebo servis Toyota, alebo
iného riadne kvalifikovaného a vybaveného odborníka.

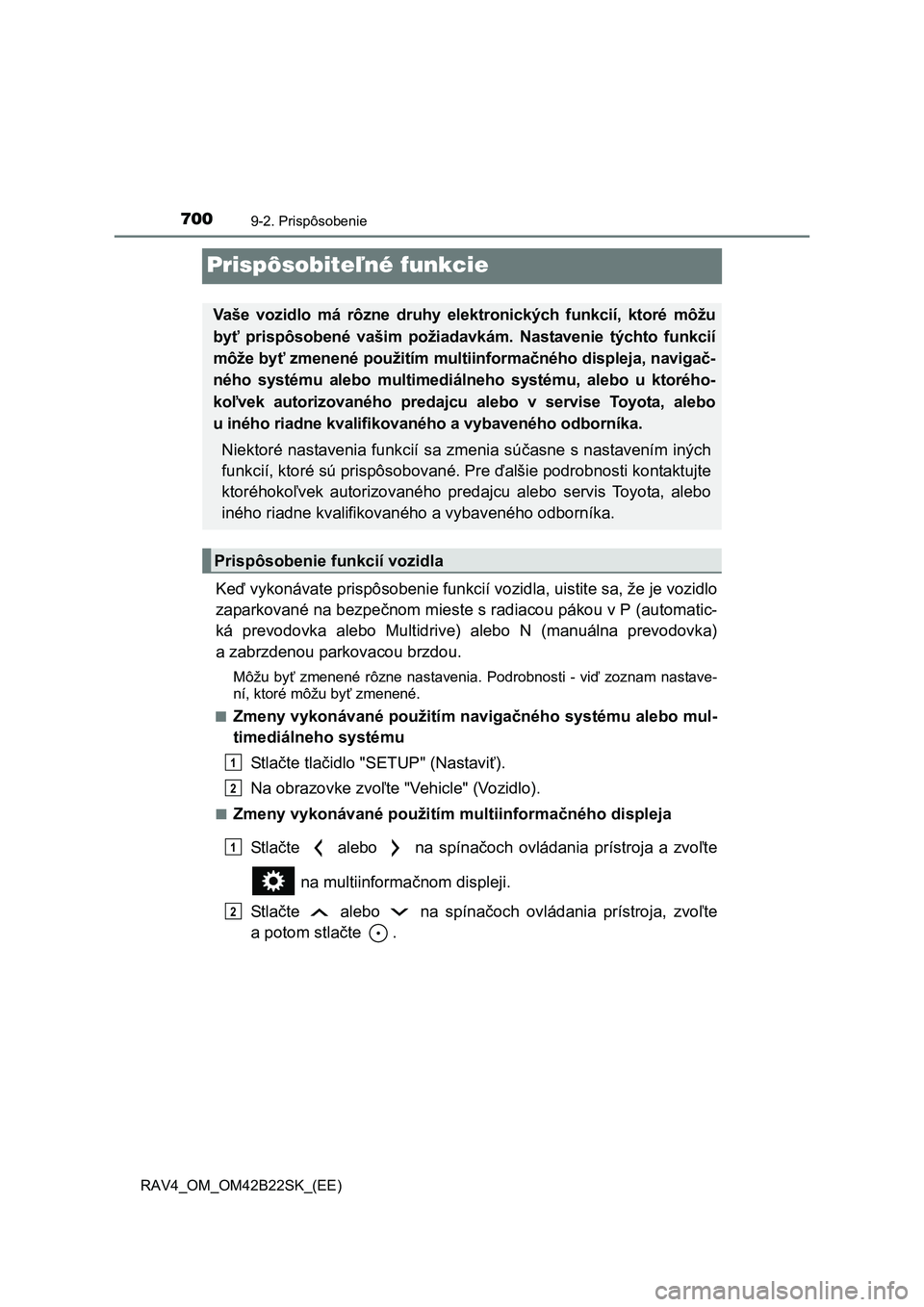

7009-2. Prispôsobenie
RAV4_OM_OM42B22SK_(EE)
Prispôsobiteľné funkcie
Keď vykonávate prispôsobenie funkcií vozidla, uistite sa, že je vozidlo
zaparkované na bezpe čnom mieste s radiacou pákou v P (automatic-
ká prevodovka alebo Multidrive ) alebo N (manuálna prevodovka)
a zabrzdenou parkovacou brzdou.
Môžu by ť zmenené rôzne nastavenia. Podrobnosti - viď zoznam nastave-
ní, ktoré môžu by ť zmenené.
■Zmeny vykonávané použitím naviga čného systému alebo mul-
timediálneho systému
St l a čte tlačidlo "SETUP" (Nastaviť).
Na obrazovke zvo ľte "Vehicle" (Vozidlo).
■Zmeny vykonávané použitím multiinformačného displeja
St l a čte alebo na spínačoch ovládania prístroja a zvoľte
na multiinforma čnom displeji.
St l a čte alebo na spínačoch ovládania prístroja, zvoľte
a potom stla čte .
Vaše vozidlo má rôzne druhy elektronických funkcií, ktoré môžu
by ť prispôsobené vašim požiadavkám. Nastavenie týchto funkcií
môže by ť zmenené použitím multiinformačného displeja, navigač-
ného systému alebo multimediáln eho systému, alebo u ktorého-
ko ľvek autorizovaného predajcu alebo v servise Toyota, alebo
u iného riadne kvalifikovan ého a vybaveného odborníka.
Niektoré nastavenia funkcií sa zmenia sú časne s nastavením iných
funkcií, ktoré sú prispôsobované. Pre ďalšie podrobnosti kontaktujte
ktoréhoko ľvek autorizovaného predajcu alebo servis Toyota, alebo
iného riadne kvalifikovaného a vybaveného odborníka.
Prispôsobenie funkcií vozidla
1
2
1
2
