TOYOTA RAV4 2016 Betriebsanleitungen (in German)

341
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)

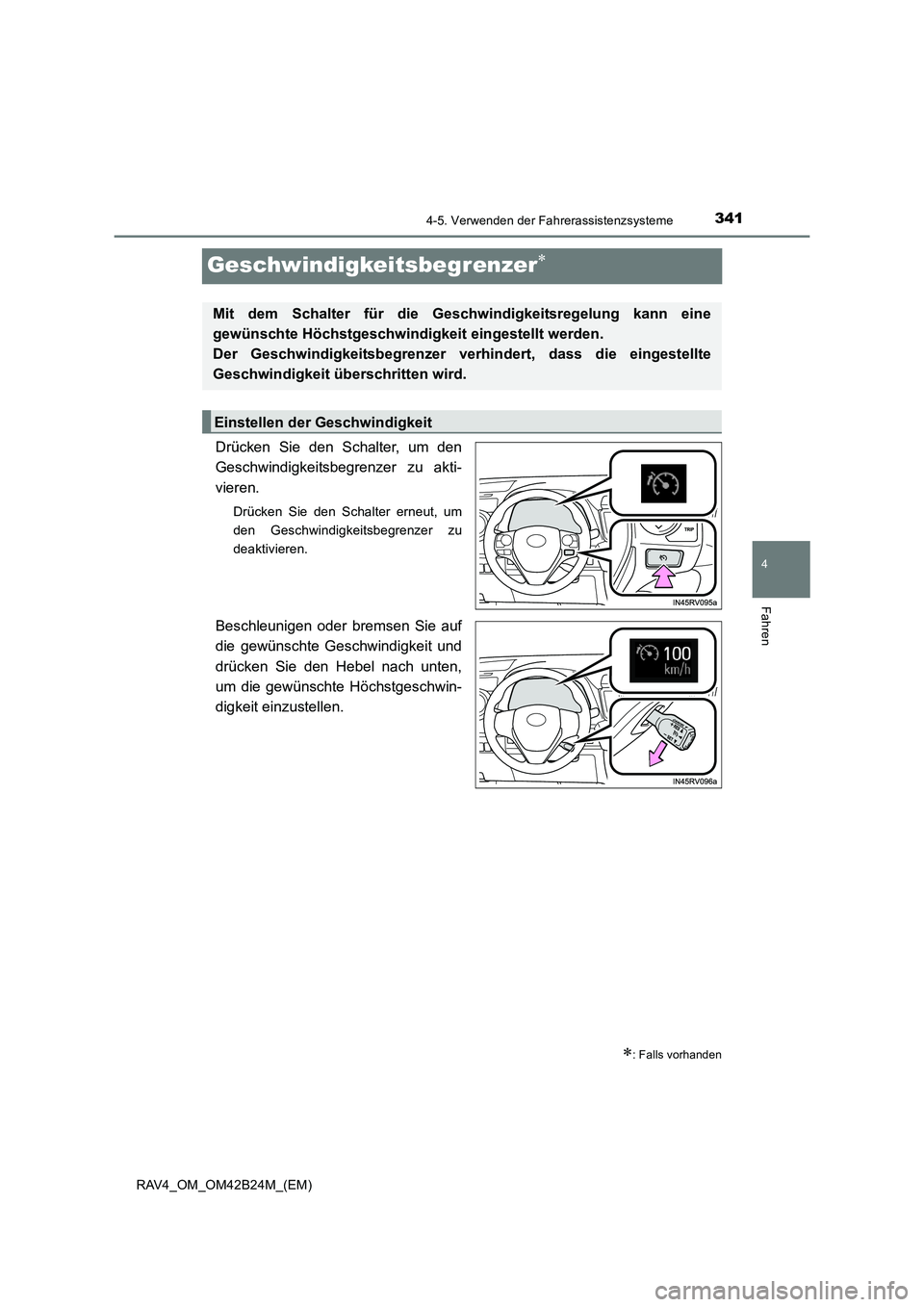

Geschwindigkeitsbegrenzer∗
Drücken Sie den Schalter, um den
Geschwindigkeitsbegrenzer zu akti-
vieren.
Drücken Sie den Schalter erneut, um
den Geschwindigkeitsbegrenzer zu
deaktivieren.
Beschleunigen oder bremsen Sie auf
die gewünschte Geschwindigkeit und
drücken Sie den Hebel nach unten,
um die gewünschte Höchstgeschwin-
digkeit einzustellen.
∗: Falls vorhanden
Mit dem Schalter für die Geschwindigkeitsregelung kann eine
gewünschte Höchstgeschwindigkeit eingestellt werden.
Der Geschwindigkeitsbegrenzer verhindert, dass die eingestellte
Geschwindigkeit überschritten wird.
Einstellen der Geschwindigkeit

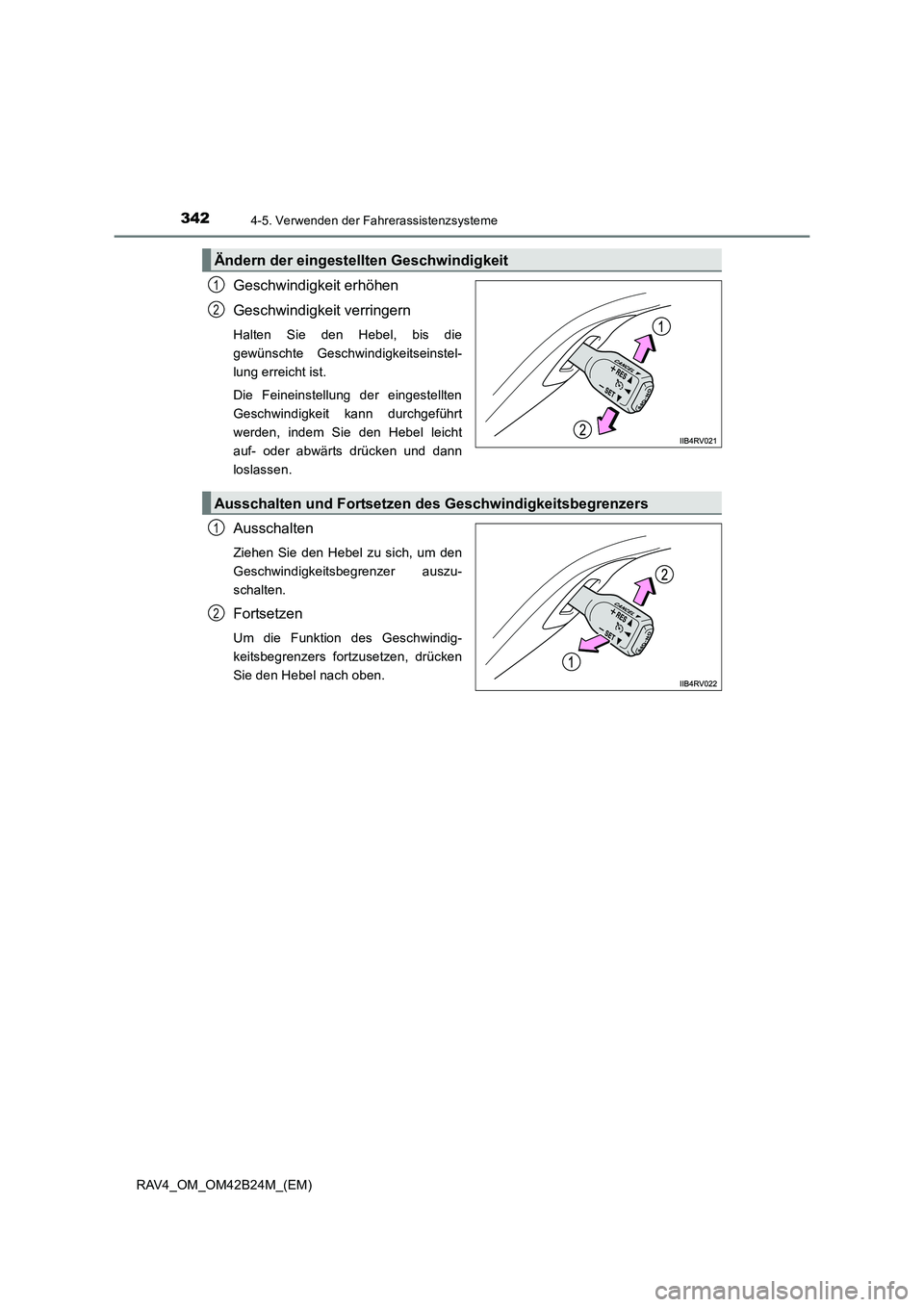

3424-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
Geschwindigkeit erhöhen
Geschwindigkeit verringern
Halten Sie den Hebel, bis die
gewünschte Geschwindigkeitseinstel-
lung erreicht ist.
Die Feineinstellung der eingestellten
Geschwindigkeit kann durchgeführt
werden, indem Sie den Hebel leicht
auf- oder abwärts drücken und dann
loslassen.
Ausschalten
Ziehen Sie den Hebel zu sich, um den
Geschwindigkeitsbegrenzer auszu-
schalten.
Fortsetzen
Um die Funktion des Geschwindig-
keitsbegrenzers fortzusetzen, drücken
Sie den Hebel nach oben.
Ändern der eingestellten Geschwindigkeit
1
2
Ausschalten und Fortsetzen des Geschwindigkeitsbegrenzers
1
2

3434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)

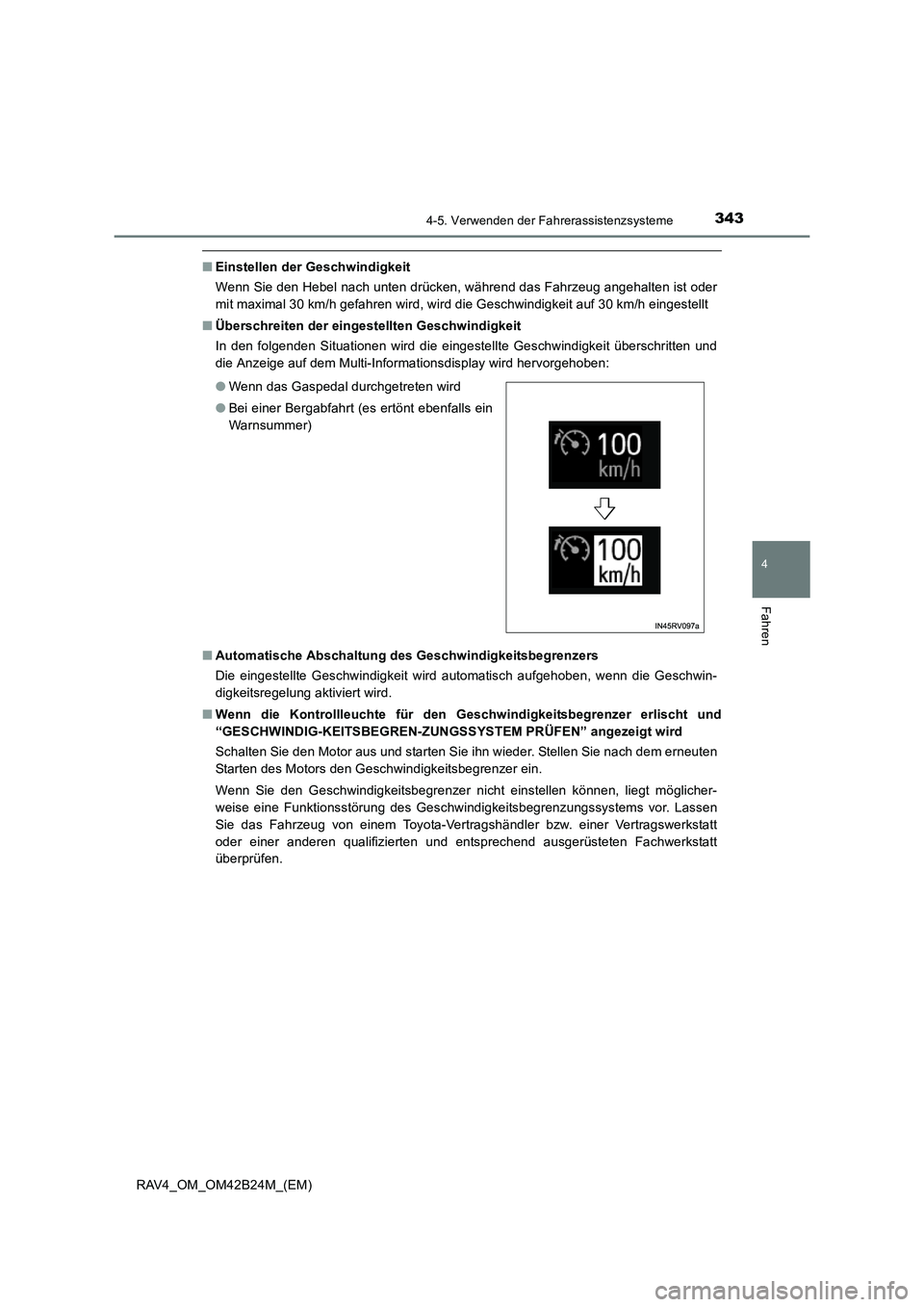

■Einstellen der Geschwindigkeit
Wenn Sie den Hebel nach unten drücken, während das Fahrzeug angehalten ist oder
mit maximal 30 km/h gefahren wird, wird die Geschwindigkeit auf 30 km/h eingestellt
■ Überschreiten der eingestellten Geschwindigkeit
In den folgenden Situationen wird die eingestellte Geschwindigkeit überschritten und
die Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
■ Automatische Abschaltung des Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird automatisch aufgehoben, wenn die Geschwin-
digkeitsregelung aktiviert wird.
■ Wenn die Kontrollleuchte für den Geschwindigkeitsbegrenzer erlischt und
“GESCHWINDIG-KEITSBEGREN-ZUNGSSYSTEM PRÜFEN” angezeigt wird
Schalten Sie den Motor aus und starten Sie ihn wieder. Stellen Sie nach dem erneuten
Starten des Motors den Geschwindigkeitsbegrenzer ein.
Wenn Sie den Geschwindigkeitsbegrenzer nicht einstellen können, liegt möglicher-
weise eine Funktionsstörung des Geschwindigkeitsbegrenzungssystems vor. Lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen. ●Wenn das Gaspedal durchgetreten wird
● Bei einer Bergabfahrt (es ertönt ebenfalls ein
Warnsummer)

3444-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

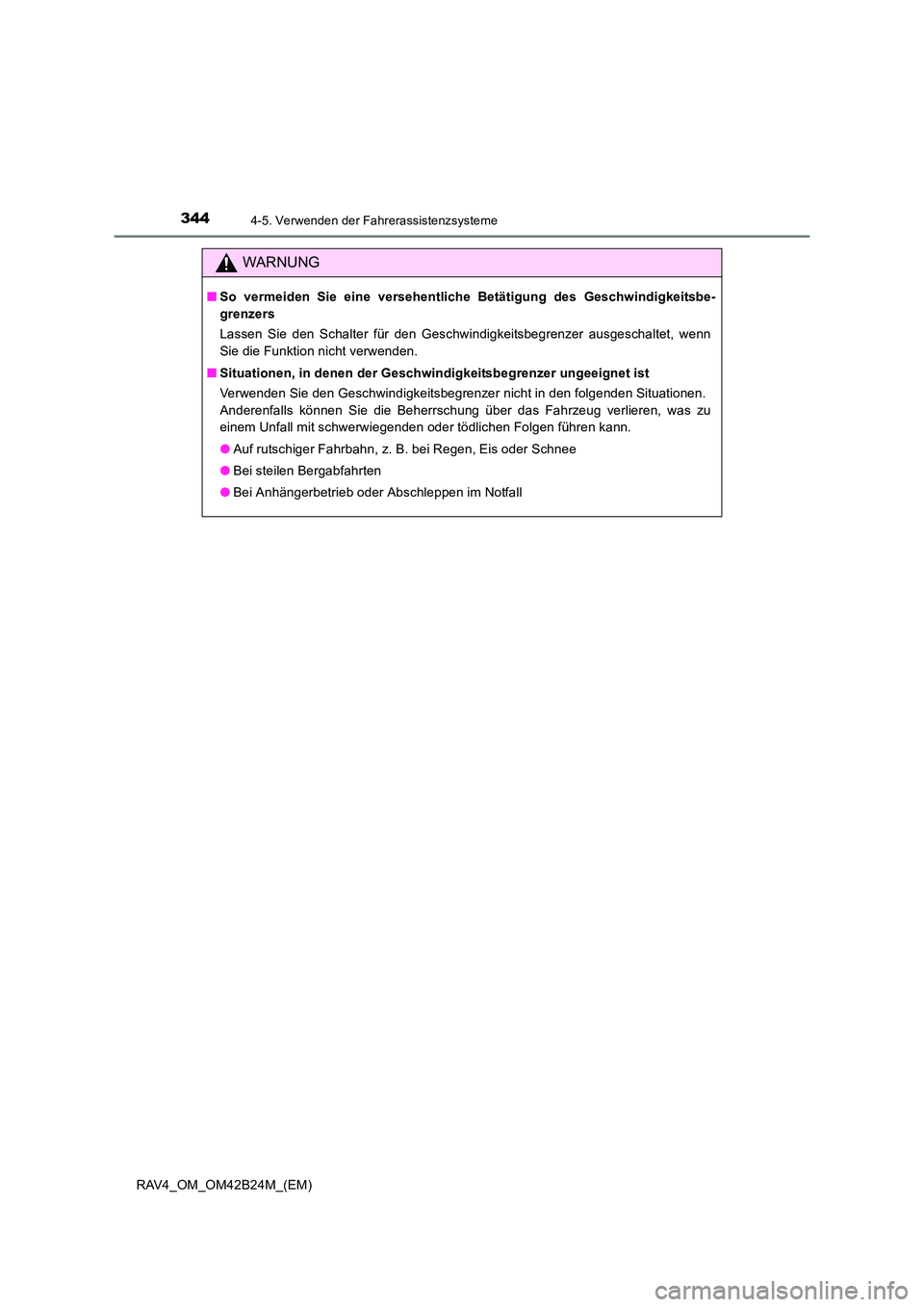

WARNUNG
■So vermeiden Sie eine versehentliche Betätigung des Geschwindigkeitsbe-
grenzers
Lassen Sie den Schalter für den Geschwindigkeitsbegrenzer ausgeschaltet, wenn
Sie die Funktion nicht verwenden.
■ Situationen, in denen der Gesch windigkeitsbegrenzer ungeeignet ist
Verwenden Sie den Geschwindigkeitsbegrenzer nicht in den folgenden Situationen.
Anderenfalls können Sie die Beherrschung über das Fahrzeug verlieren, was zu
einem Unfall mit schwerwiegenden oder tödlichen Folgen führen kann.
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
● Bei Anhängerbetrieb oder Abschleppen im Notfall

345
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)

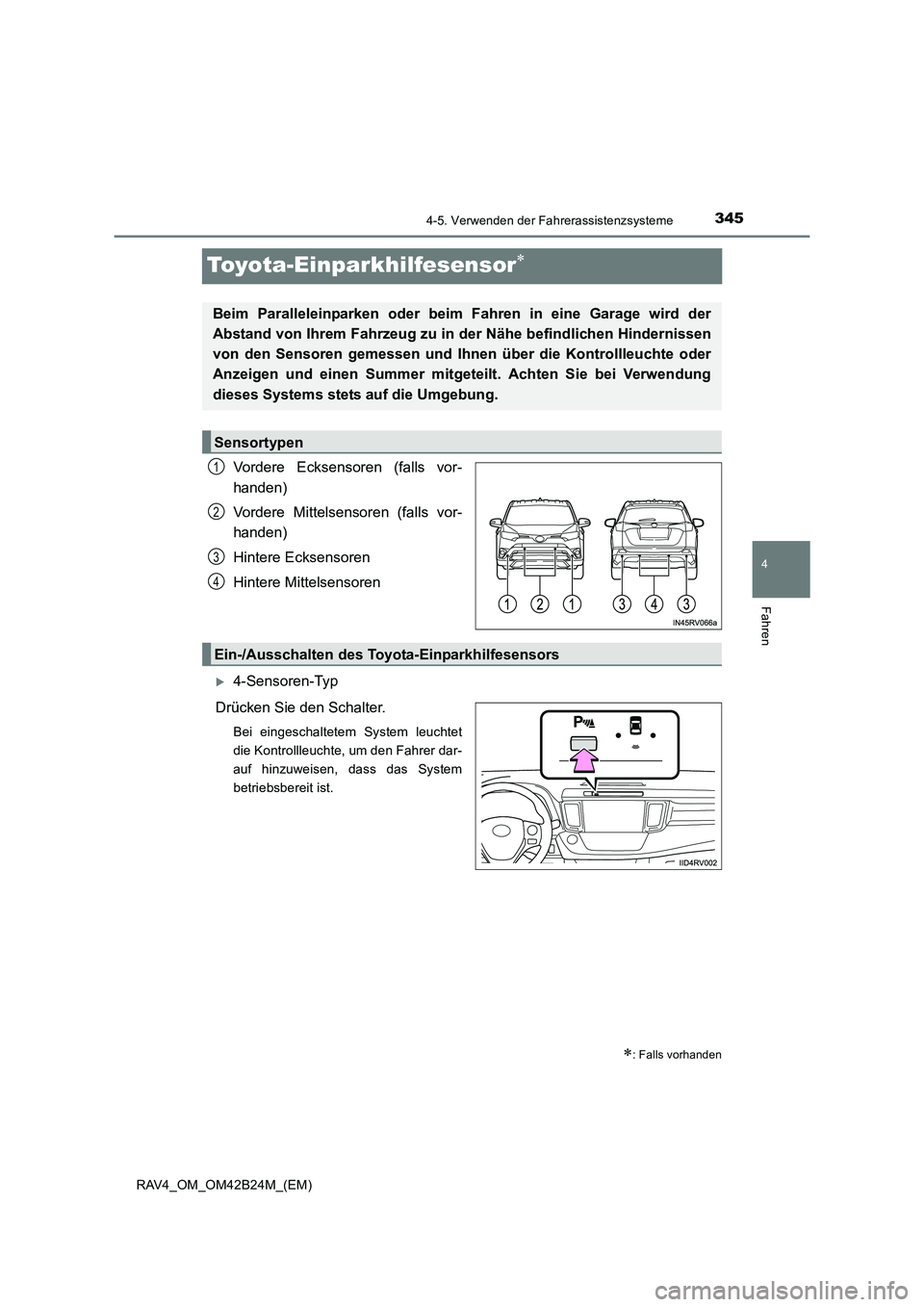

Toyota-Einparkhilfesensor∗
Vordere Ecksensoren (falls vor-
handen)
Vordere Mittelsensoren (falls vor-
handen)
Hintere Ecksensoren
Hintere Mittelsensoren
X4-Sensoren-Typ
Drücken Sie den Schalter.
Bei eingeschaltetem System leuchtet
die Kontrollleuchte, um den Fahrer dar-
auf hinzuweisen, dass das System
betriebsbereit ist.
∗: Falls vorhanden
Beim Paralleleinparken oder beim Fahren in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen
von den Sensoren gemessen und Ihnen über die Kontrollleuchte oder
Anzeigen und einen Summer mitgeteilt. Achten Sie bei Verwendung
dieses Systems stets auf die Umgebung.
Sensortypen
1
2
3
4
Ein-/Ausschalten des To yota-Einparkhilfesensors

3464-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
X8-Sensoren-Typ
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie und drücken Sie dann .
Das Symbol wird angezeigt, um den Fahrer zu informieren, dass das System
betriebsfähig ist.
Wenn die Sensoren ein Hindernis erfassen, wird der Fahrer über die folgende
Kontrollleuchte bzw. über die fol genden Anzeigen über die Position und die
Entfernung des Hindernisses informiert.
XToyota-Einparkhilfesensor-Kontrollleuchte (4-Sensoren-Typ)
Fahrzeuganzeige
Anzeige der hinteren Ecke
Anzeige der hinteren Mitte
XMulti-Informationsdisplay (8-Sensoren-Typ)
Betrieb des vorderen Ecksensors
Betrieb des vorderen Mittelsensors
Betrieb der hinteren Ecksensoren
Betrieb des hinteren Mittelsensors
Anzeige
1
2
1
2
3
1
2
3
4

3474-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)

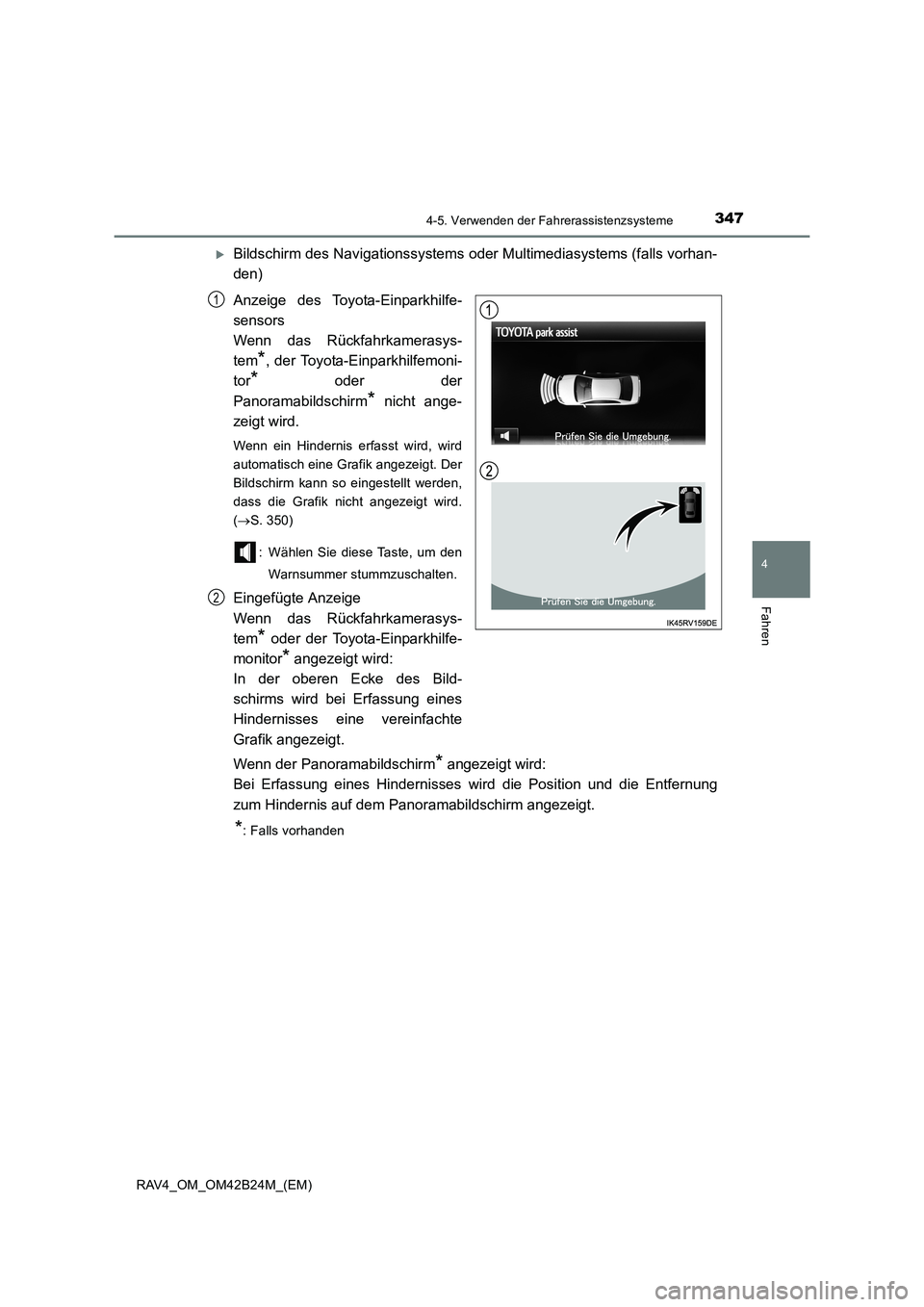

XBildschirm des Navigationssystems oder Multimediasystems (falls vorhan-
den)
Anzeige des Toyota-Einparkhilfe-
sensors
Wenn das Rückfahrkamerasys-
tem
*, der Toyota-Einparkhilfemoni-
tor
* oder der
Panoramabildschirm
* nicht ange-
zeigt wird.
Wenn ein Hindernis erfasst wird, wird
automatisch eine Grafik angezeigt. Der
Bildschirm kann so eingestellt werden,
dass die Grafik nicht angezeigt wird.
( → S. 350)
: Wählen Sie diese Taste, um den Warnsummer stummzuschalten.
Eingefügte Anzeige
Wenn das Rückfahrkamerasys-
tem
* oder der Toyota-Einparkhilfe-
monitor
* angezeigt wird:
In der oberen Ecke des Bild-
schirms wird bei Erfassung eines
Hindernisses eine vereinfachte
Grafik angezeigt.
Wenn der Panoramabildschirm
* angezeigt wird:
Bei Erfassung eines Hindernisses wird die Position und die Entfernung
zum Hindernis auf dem Panoramabildschirm angezeigt.
*: Falls vorhanden
1
2

3484-5. Verwenden der Fahrerassistenzsysteme

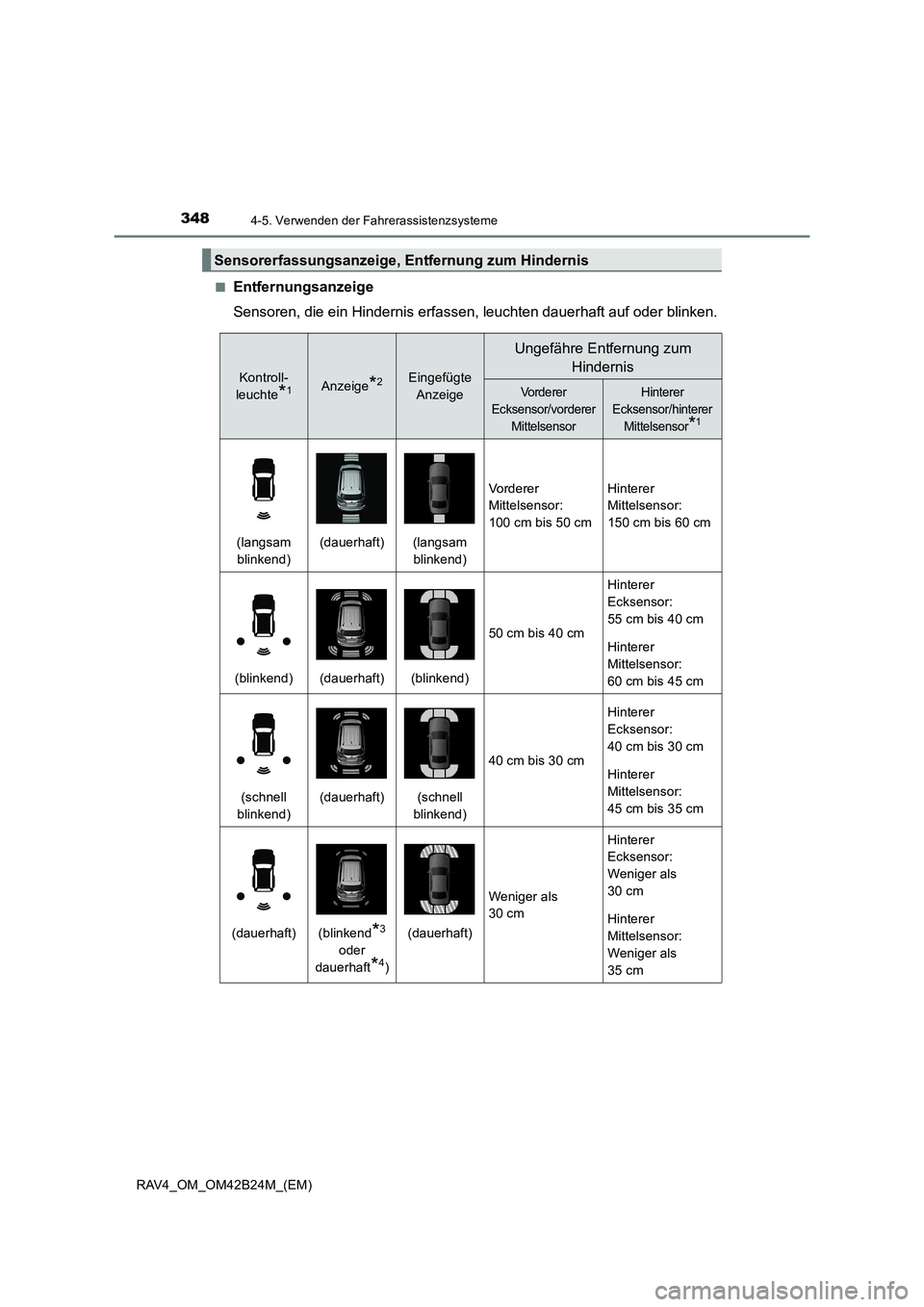

RAV4_OM_OM42B24M_(EM)■
Entfernungsanzeige
Sensoren, die ein Hindernis erfassen, leuchten dauerhaft auf oder blinken.
Sensorerfassungsanzeige, Entfernung zum Hindernis
Kontroll-
leuchte
*1Anzeige*2Eingefügte Anzeige
Ungefähre Entfernung zum Hindernis
Vorderer
Ecksensor/vorderer MittelsensorHinterer
Ecksensor/hinterer Mittelsensor
*1
(langsam blinkend)(dauerhaft)(langsam blinkend)
Vorderer
Mittelsensor:
100 cm bis 50 cmHinterer
Mittelsensor:
150 cm bis 60 cm
(blinkend)(dauerhaft)(blinkend)
50 cm bis 40 cm
Hinterer
Ecksensor:
55 cm bis 40 cm
Hinterer
Mittelsensor:
60 cm bis 45 cm
(schnell
blinkend)(dauerhaft)(schnell
blinkend)
40 cm bis 30 cm
Hinterer
Ecksensor:
40 cm bis 30 cm
Hinterer
Mittelsensor:
45 cm bis 35 cm
(dauerhaft)(blinkend*3
oder
dauerhaft
*4)
(dauerhaft)
Weniger als
30 cm
Hinterer
Ecksensor:
Weniger als
30 cm
Hinterer
Mittelsensor:
Weniger als
35 cm

3494-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)

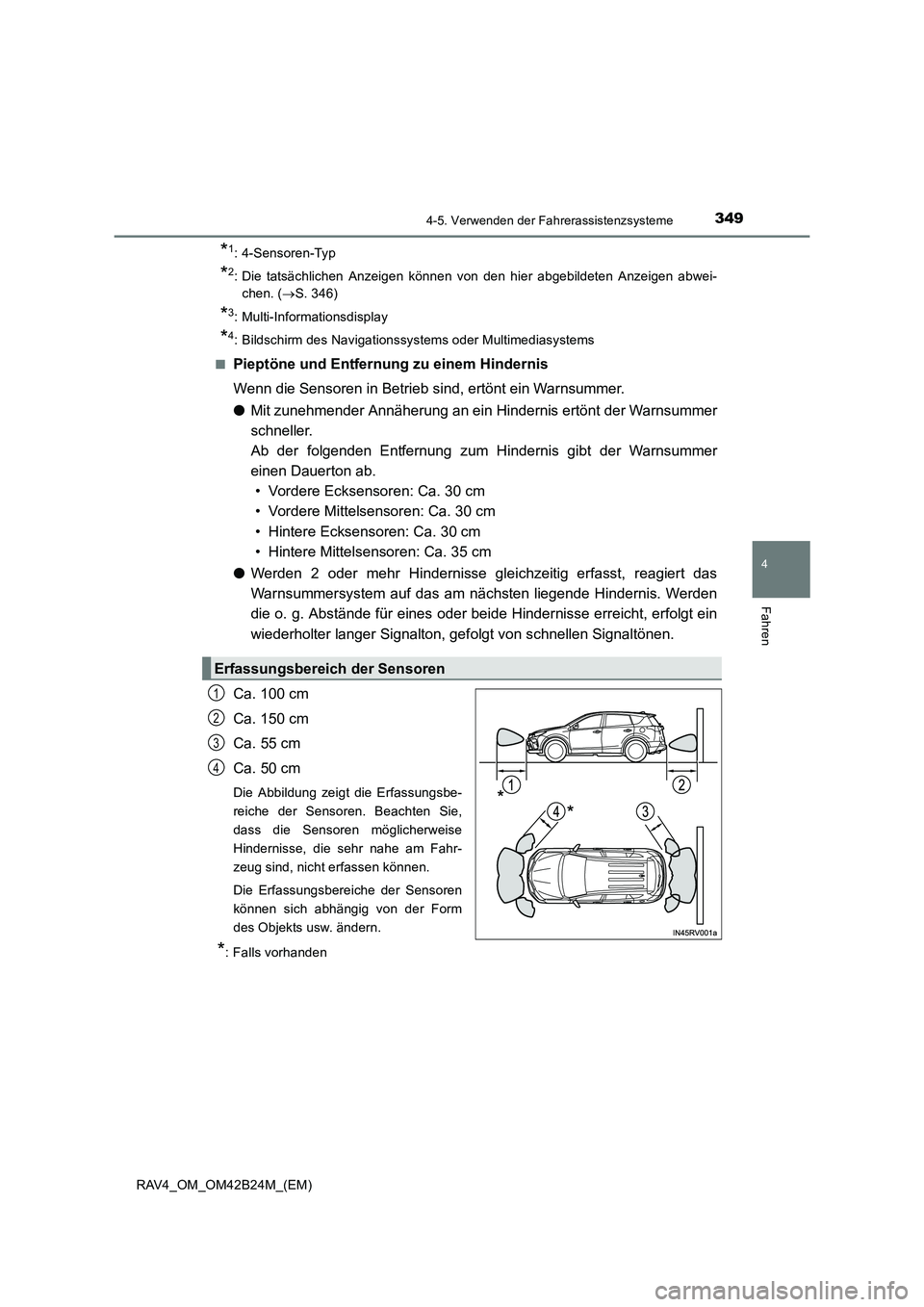

*1: 4-Sensoren-Typ
*2: Die tatsächlichen Anzeigen können von den hier abgebildeten Anzeigen abwei-chen. ( →S. 346)
*3: Multi-Informationsdisplay
*4: Bildschirm des Navigationssystems oder Multimediasystems
■
Pieptöne und Entfernung zu einem Hindernis
Wenn die Sensoren in Betrieb sind, ertönt ein Warnsummer.
● Mit zunehmender Annäherung an ein Hindernis ertönt der Warnsummer
schneller.
Ab der folgenden Entfernung zum Hindernis gibt der Warnsummer
einen Dauerton ab.
• Vordere Ecksensoren: Ca. 30 cm
• Vordere Mittelsensoren: Ca. 30 cm
• Hintere Ecksensoren: Ca. 30 cm
• Hintere Mittelsensoren: Ca. 35 cm
● Werden 2 oder mehr Hindernisse gleichzeitig erfasst, reagiert das
Warnsummersystem auf das am nächsten liegende Hindernis. Werden
die o. g. Abstände für eines oder beide Hindernisse erreicht, erfolgt ein
wiederholter langer Signalton, gef olgt von schnellen Signaltönen.
Ca. 100 cm
Ca. 150 cm
Ca. 55 cm
Ca. 50 cm
Die Abbildung zeigt die Erfassungsbe-
reiche der Sensoren. Beachten Sie,
dass die Sensoren möglicherweise
Hindernisse, die sehr nahe am Fahr-
zeug sind, nicht erfassen können.
Die Erfassungsbereiche der Sensoren
können sich abhängig von der Form
des Objekts usw. ändern.
*: Falls vorhanden
Erfassungsbereich der Sensoren
1
2
3
4

3504-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

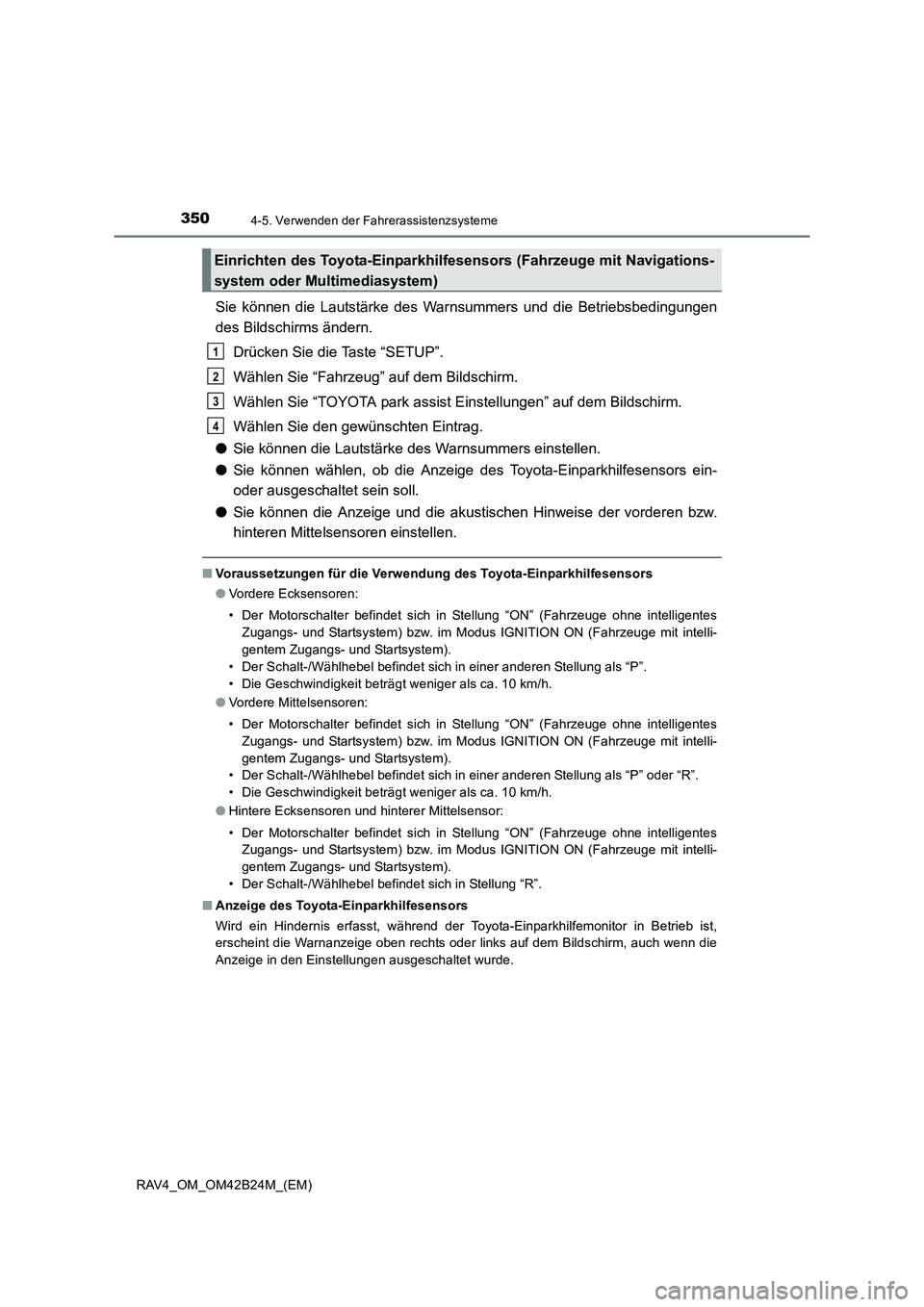

Sie können die Lautstärke des Warnsummers und die Betriebsbedingungen
des Bildschirms ändern.Drücken Sie die Taste “SETUP”.
Wählen Sie “Fahrzeug” auf dem Bildschirm.
Wählen Sie “TOYOTA park assist Einstellungen” auf dem Bildschirm.
Wählen Sie den gewünschten Eintrag.
● Sie können die Lautstärke des Warnsummers einstellen.
● Sie können wählen, ob die Anzeige des Toyota-Einparkhilfesensors ein-
oder ausgeschaltet sein soll.
● Sie können die Anzeige und die akustischen Hinweise der vorderen bzw.
hinteren Mittelsensoren einstellen.
■Voraussetzungen für die Verwendung des Toyota-Einparkhilfesensors
●Vordere Ecksensoren:
• Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
• Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “P”.
• Die Geschwindigkeit beträgt weniger als ca. 10 km/h.
● Vordere Mittelsensoren:
• Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
• Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “P” oder “R”.
• Die Geschwindigkeit beträgt weniger als ca. 10 km/h.
● Hintere Ecksensoren und hinterer Mittelsensor:
• Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
• Der Schalt-/Wählhebel befindet sich in Stellung “R”.
■ Anzeige des Toyota-Einparkhilfesensors
Wird ein Hindernis erfasst, während der Toyota-Einparkhilfemonitor in Betrieb ist,
erscheint die Warnanzeige oben rechts oder links auf dem Bildschirm, auch wenn die
Anzeige in den Einstellungen ausgeschaltet wurde.
Einrichten des Toyota-Einparkhilfesen sors (Fahrzeuge mit Navigations-
system oder Multimediasystem)
1
2
3
4
