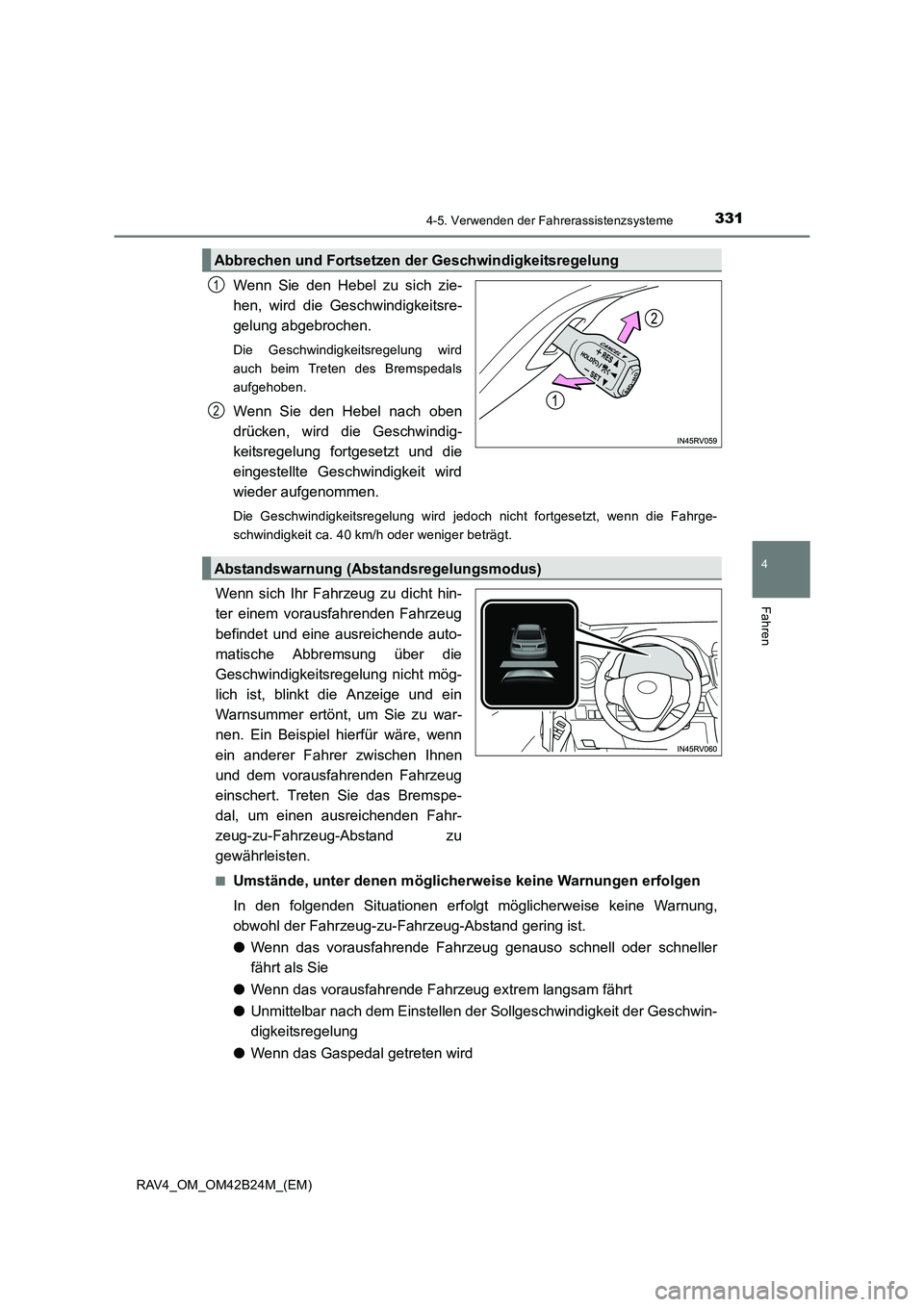

Page 331 of 752

3314-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
Wenn Sie den Hebel zu sich zie-
hen, wird die Geschwindigkeitsre-
gelung abgebrochen.
Die Geschwindigkeitsregelung wird
auch beim Treten des Bremspedals
aufgehoben.
Wenn Sie den Hebel nach oben
drücken, wird die Geschwindig-
keitsregelung fortgesetzt und die
eingestellte Geschwindigkeit wird
wieder aufgenommen.
Die Geschwindigkeitsregelung wird jedoch nicht fortgesetzt, wenn die Fahrge-
schwindigkeit ca. 40 km/h oder weniger beträgt.
Wenn sich Ihr Fahrzeug zu dicht hin-
ter einem vorausfahrenden Fahrzeug
befindet und eine ausreichende auto-
matische Abbremsung über die
Geschwindigkeitsregelung nicht mög-
lich ist, blinkt die Anzeige und ein
Warnsummer ertönt, um Sie zu war-
nen. Ein Beispiel hierfür wäre, wenn
ein anderer Fahrer zwischen Ihnen
und dem vorausfahrenden Fahrzeug
einschert. Treten Sie das Bremspe-
dal, um einen ausreichenden Fahr-
zeug-zu-Fahrzeug-Abstand zu
gewährleisten.
■Umstände, unter denen möglicherweise keine Warnungen erfolgen
In den folgenden Situationen erfolgt möglicherweise keine Warnung,
obwohl der Fahrzeug-zu-Fahrzeug-Abstand gering ist.
● Wenn das vorausfahrende Fahrzeug genauso schnell oder schneller
fährt als Sie
● Wenn das vorausfahrende Fahrz eug extrem langsam fährt
● Unmittelbar nach dem Einstellen der Sollgeschwindigkeit der Geschwin-
digkeitsregelung
● Wenn das Gaspedal getreten wird
Abbrechen und Fortsetzen der Geschwindigkeitsregelung
1
2
Abstandswarnung (Abstandsregelungsmodus)

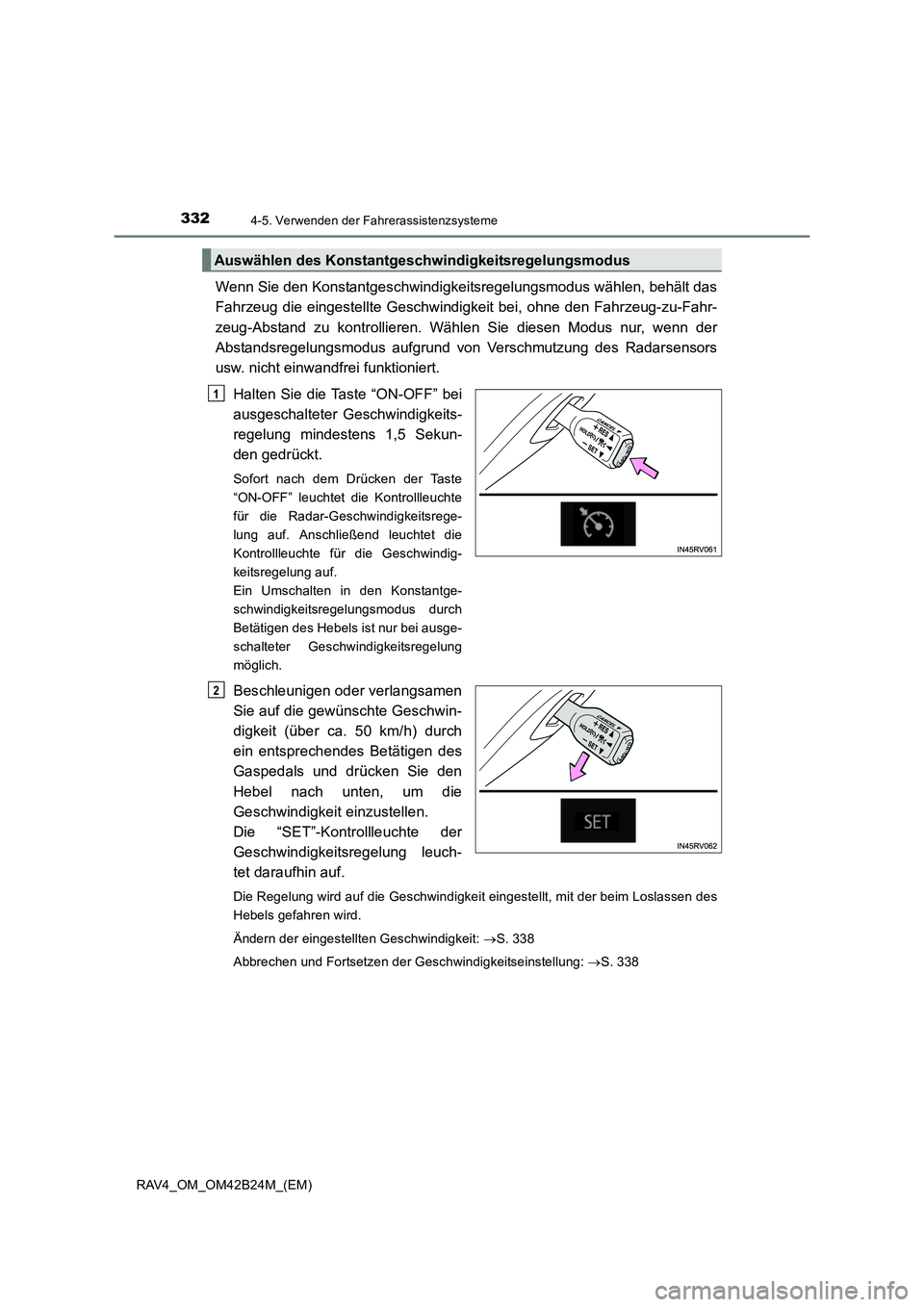

Page 332 of 752

3324-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
Wenn Sie den Konstantgeschwindigkeitsregelungsmodus wählen, behält das
Fahrzeug die eingestellte Geschwi ndigkeit bei, ohne den Fahrzeug-zu-Fahr-
zeug-Abstand zu kontrollieren. Wählen Sie diesen Modus nur, wenn der
Abstandsregelungsmodus aufgrund von Verschmutzung des Radarsensors
usw. nicht einwandfrei funktioniert.
Halten Sie die Taste “ON-OFF” bei
ausgeschalteter Geschwindigkeits-
regelung mindestens 1,5 Sekun-
den gedrückt.
Sofort nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
für die Radar-Geschwindigkeitsrege-
lung auf. Anschließend leuchtet die
Kontrollleuchte für die Geschwindig-
keitsregelung auf.
Ein Umschalten in den Konstantge-
schwindigkeitsregelungsmodus durch
Betätigen des Hebels ist nur bei ausge-
schalteter Geschwindigkeitsregelung
möglich.
Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (über ca. 50 km/h) durch
ein entsprechendes Betätigen des
Gaspedals und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung leuch-
tet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Ändern der eingestellten Geschwindigkeit: →S. 338
Abbrechen und Fortsetzen der Geschwindigkeitseinstellung: →S. 338
Auswählen des Konstantgeschwindigkeitsregelungsmodus
1
2

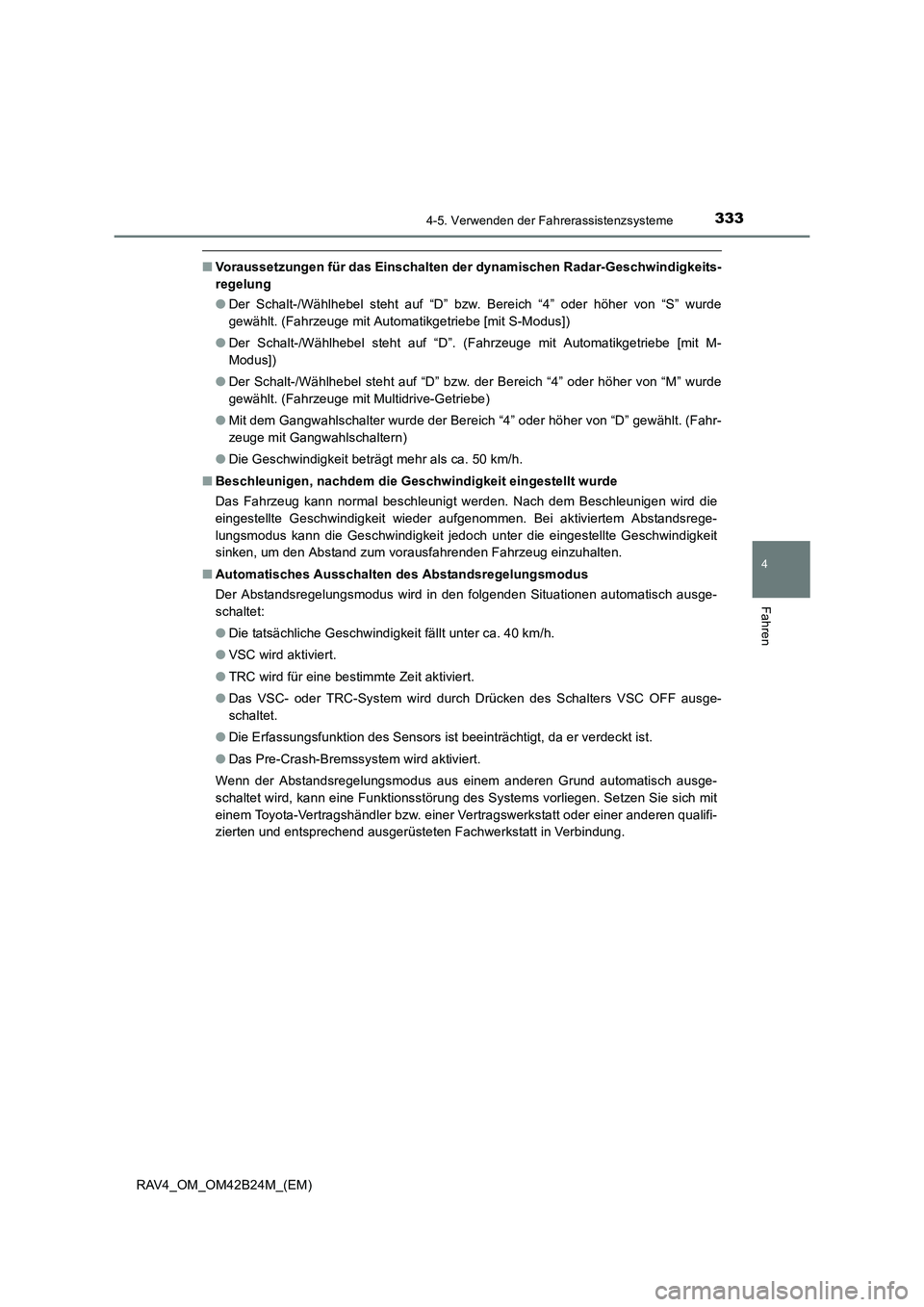

Page 333 of 752

3334-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
■Voraussetzungen für das Einschalten der dynamischen Radar-Geschwindigkeits-
regelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt. (Fahrzeuge mit Automatikgetriebe [mit S-Modus])
● Der Schalt-/Wählhebel steht auf “D”. (Fahrzeuge mit Automatikgetriebe [mit M-
Modus])
● Der Schalt-/Wählhebel steht auf “D” bzw. der Bereich “4” oder höher von “M” wurde
gewählt. (Fahrzeuge mit Multidrive-Getriebe)
● Mit dem Gangwahlschalter wurde der Bereich “4” oder höher von “D” gewählt. (Fahr-
zeuge mit Gangwahlschaltern)
● Die Geschwindigkeit beträgt mehr als ca. 50 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen. Bei aktiviertem Abstandsrege-
lungsmodus kann die Geschwindigkeit jedoch unter die eingestellte Geschwindigkeit
sinken, um den Abstand zum vorausfahrenden Fahrzeug einzuhalten.
■ Automatisches Ausschalten des Abstandsregelungsmodus
Der Abstandsregelungsmodus wird in den folgenden Situationen automatisch ausge-
schaltet:
●Die tatsächliche Geschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für eine bestimmte Zeit aktiviert.
● Das VSC- oder TRC-System wird durch Drücken des Schalters VSC OFF ausge-
schaltet.
● Die Erfassungsfunktion des Sensors ist beeinträchtigt, da er verdeckt ist.
● Das Pre-Crash-Bremssystem wird aktiviert.
Wenn der Abstandsregelungsmodus aus einem anderen Grund automatisch ausge-
schaltet wird, kann eine Funktionsstörung des Systems vorliegen. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

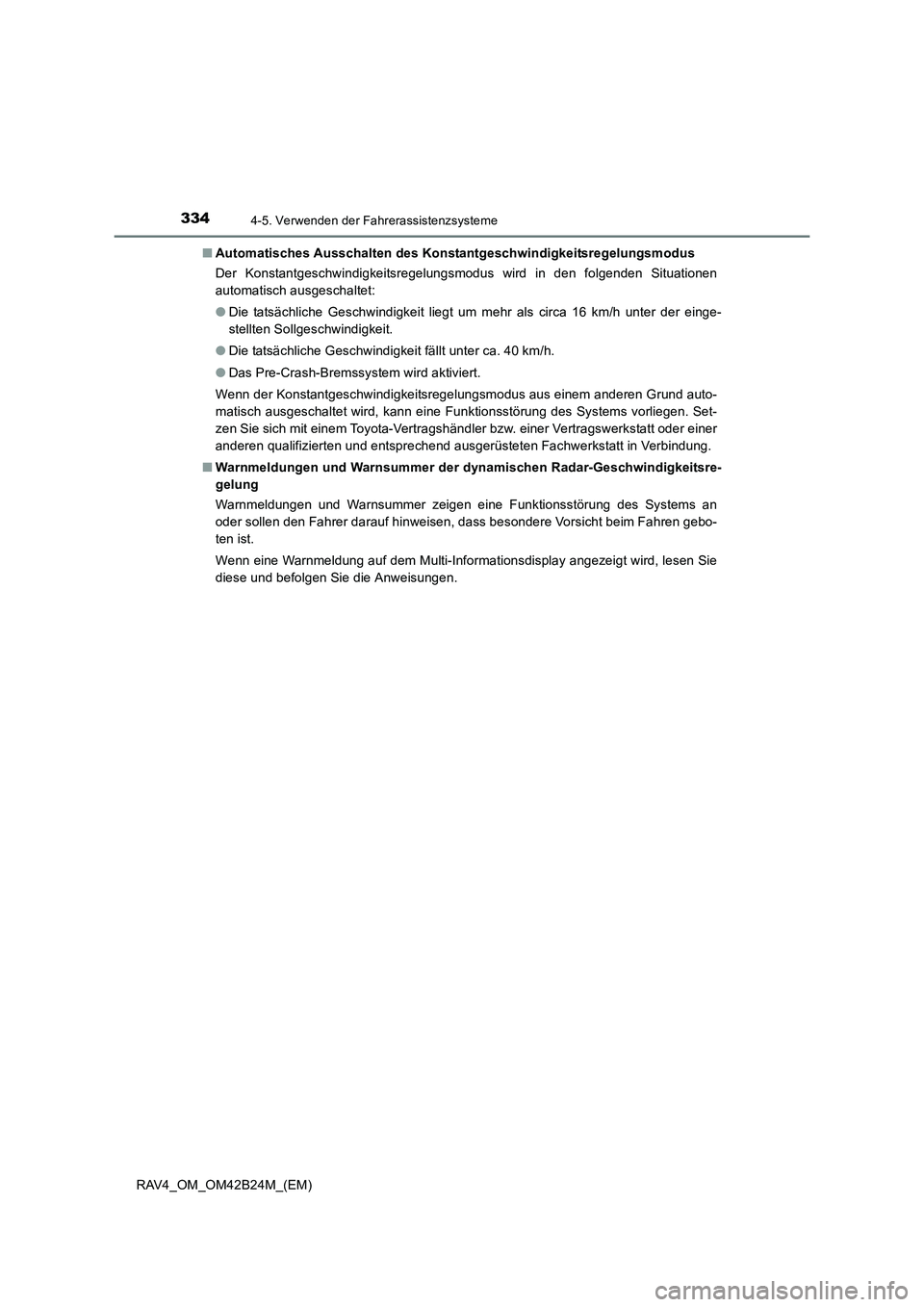

Page 334 of 752

3344-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■
Automatisches Ausschalten des Konstantgeschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmodus wird in den folgenden Situationen
automatisch ausgeschaltet:
●Die tatsächliche Geschwindigkeit liegt um mehr als circa 16 km/h unter der einge-
stellten Sollgeschwindigkeit.
● Die tatsächliche Geschwindigkeit fällt unter ca. 40 km/h.
● Das Pre-Crash-Bremssystem wird aktiviert.
Wenn der Konstantgeschwindigkeitsregelungsmodus aus einem anderen Grund auto-
matisch ausgeschaltet wird, kann eine Funktionsstörung des Systems vorliegen. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Warnmeldungen und Warnsummer der dynamischen Radar-Geschwindigkeitsre-
gelung
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an
oder sollen den Fahrer darauf hinweisen, dass besondere Vorsicht beim Fahren gebo-
ten ist.
Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird, lesen Sie
diese und befolgen Sie die Anweisungen.

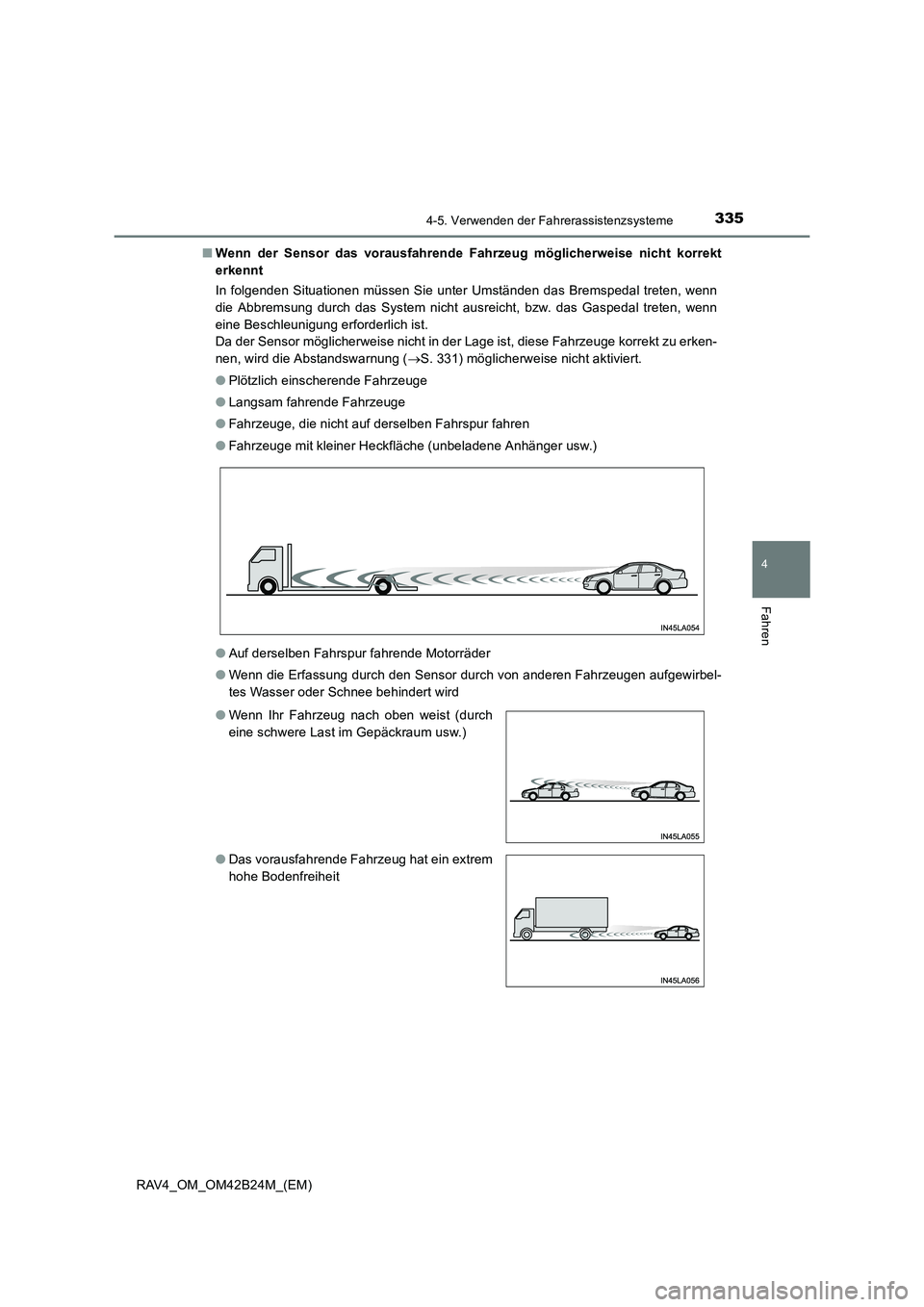

Page 335 of 752

3354-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)■
Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht korrekt
erkennt
In folgenden Situationen müssen Sie unter Umständen das Bremspedal treten, wenn
die Abbremsung durch das System nicht ausreicht, bzw. das Gaspedal treten, wenn
eine Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der Lage ist, diese Fahrzeuge korrekt zu erken-
nen, wird die Abstandswarnung ( →S. 331) möglicherweise nicht aktiviert.
● Plötzlich einscherende Fahrzeuge
● Langsam fahrende Fahrzeuge
● Fahrzeuge, die nicht auf derselben Fahrspur fahren
● Fahrzeuge mit kleiner Heckfläche (unbeladene Anhänger usw.)
● Auf derselben Fahrspur fahrende Motorräder
● Wenn die Erfassung durch den Sensor durch von anderen Fahrzeugen aufgewirbel-
tes Wasser oder Schnee behindert wird
●Wenn Ihr Fahrzeug nach oben weist (durch
eine schwere Last im Gepäckraum usw.)
● Das vorausfahrende Fahrzeug hat ein extrem
hohe Bodenfreiheit
Page 336 of 752

3364-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■
Bedingungen, unter denen der Abstandsregelungsmodus möglicherweise nicht
korrekt funktioniert
Treten Sie in den folgenden Situationen das Bremspedal (oder je nach Umständen
das Gaspedal) nach Bedarf.
Da der Sensor möglicherweise nicht in der Lage ist, Fahrzeuge vor Ihrem Fahrzeug
korrekt zu erkennen, funktioniert das System eventuell nicht einwandfrei.
●Wenn das vorausfahrende Fahrzeug plötzlich an Geschwindigkeit verliert
●
Wenn die Straße kurvig ist oder die Fahrspu-
ren eng sind
● Wenn Lenkbewegungen oder Ihre Position
auf der Fahrspur nicht stabil sind

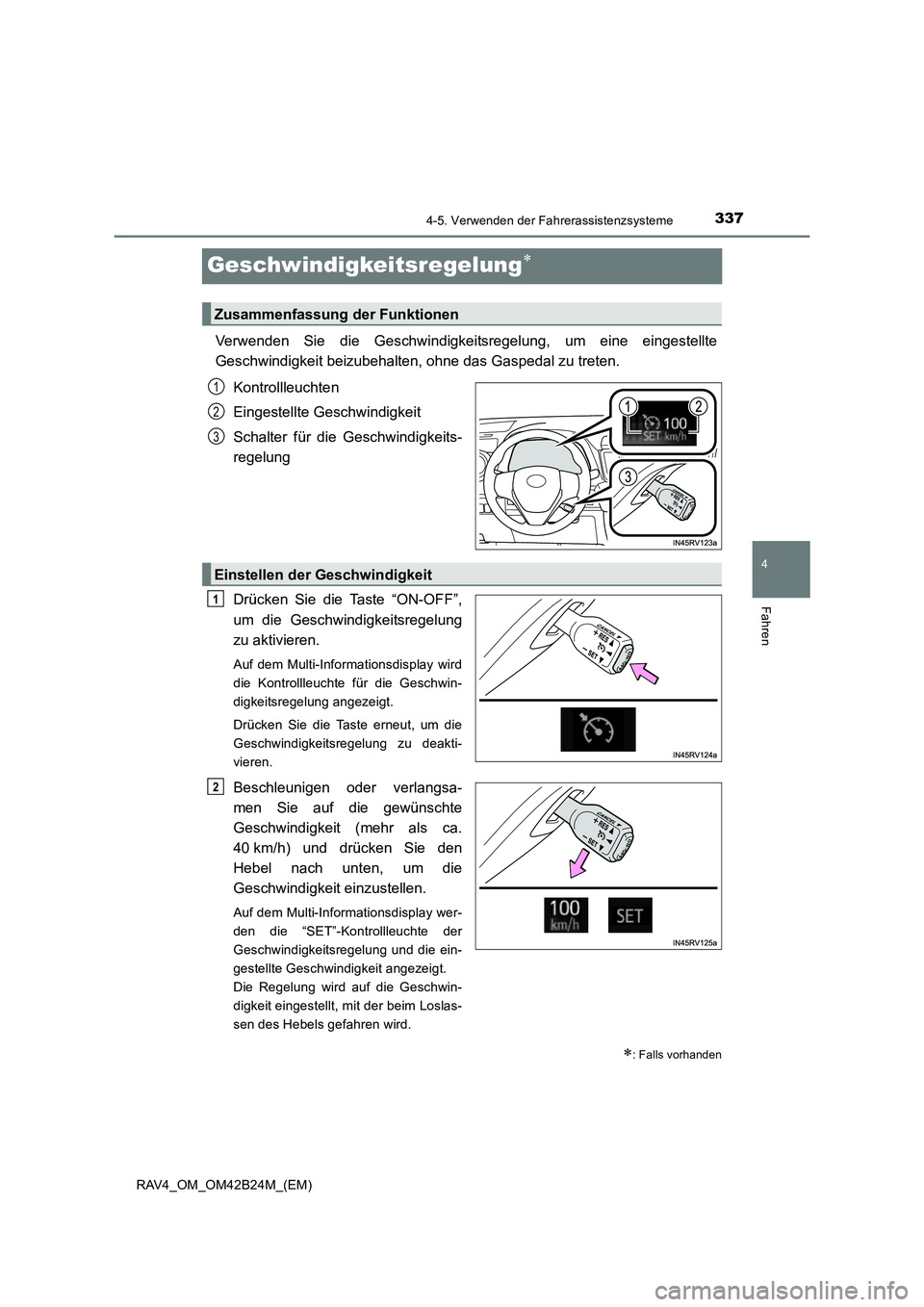

Page 337 of 752

337
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)
Geschwindigkeitsregelung∗
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten. Kontrollleuchten
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Auf dem Multi-Informationsdisplay wird
die Kontrollleuchte für die Geschwin-
digkeitsregelung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder verlangsa-
men Sie auf die gewünschte
Geschwindigkeit (mehr als ca.
40 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Auf dem Multi-Informationsdisplay wer-
den die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung und die ein-
gestellte Geschwindigkeit angezeigt.
Die Regelung wird auf die Geschwin-
digkeit eingestellt, mit der beim Loslas-
sen des Hebels gefahren wird.
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
Einstellen der Geschwindigkeit
1
2

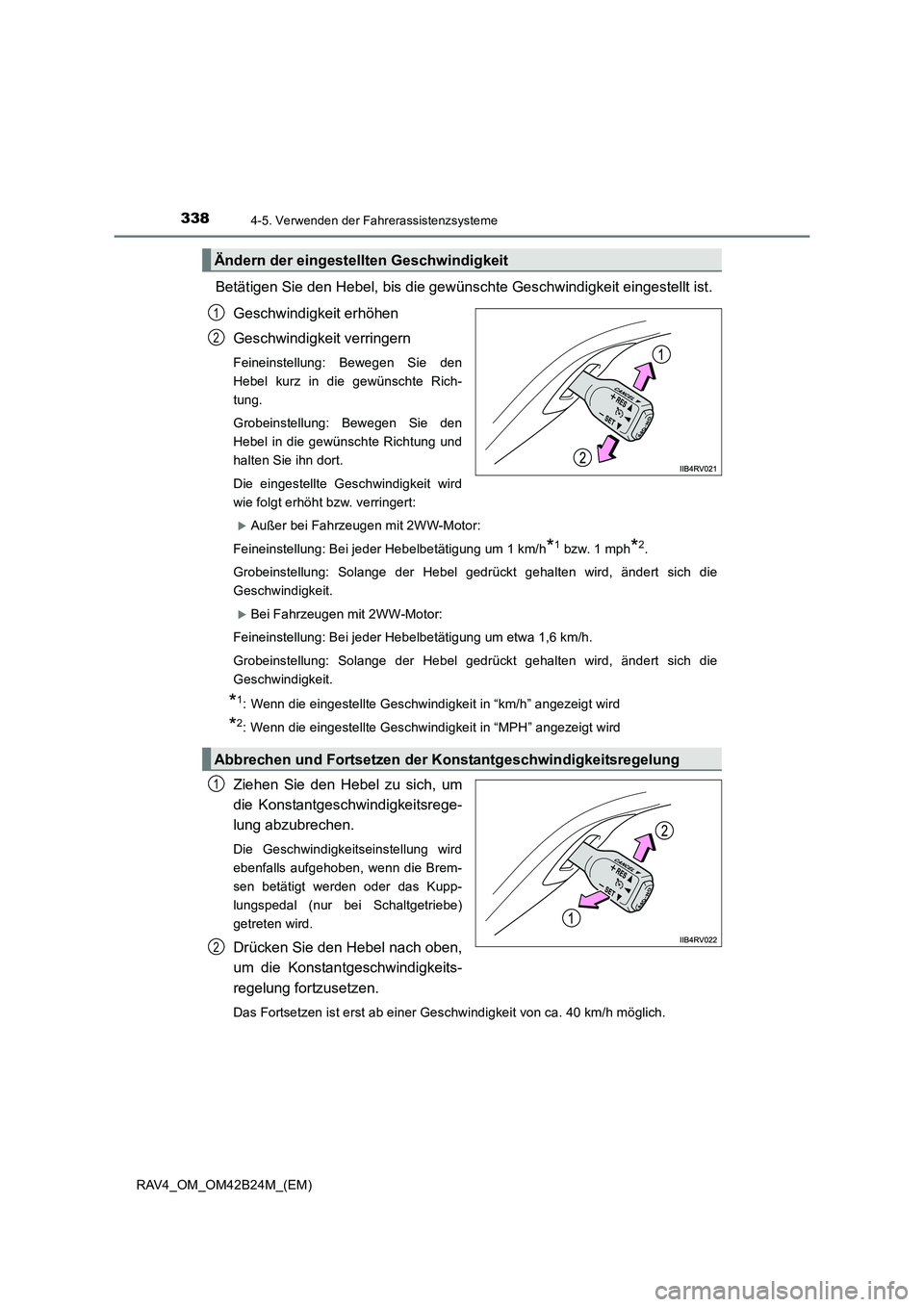

Page 338 of 752

3384-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
Betätigen Sie den Hebel, bis die gewünschte Geschwindigkeit eingestellt ist.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel in die gewünschte Richtung und
halten Sie ihn dort.
Die eingestellte Geschwindigkeit wird
wie folgt erhöht bzw. verringert:
XAußer bei Fahrzeugen mit 2WW-Motor:
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h
*1 bzw. 1 mph*2.
Grobeinstellung: Solange der Hebel gedrückt gehalten wird, ändert sich die
Geschwindigkeit.
XBei Fahrzeugen mit 2WW-Motor:
Feineinstellung: Bei jeder Hebelbetätigung um etwa 1,6 km/h.
Grobeinstellung: Solange der Hebel gedrückt gehalten wird, ändert sich die
Geschwindigkeit.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Ziehen Sie den Hebel zu sich, um
die Konstantgeschwindigkeitsrege-
lung abzubrechen.
Die Geschwindigkeitseinstellung wird
ebenfalls aufgehoben, wenn die Brem-
sen betätigt werden oder das Kupp-
lungspedal (nur bei Schaltgetriebe)
getreten wird.
Drücken Sie den Hebel nach oben,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwindigkeit von ca. 40 km/h möglich.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Fortsetzen der Konstantgeschwindigkeitsregelung
1
2
Page 339 of 752

3394-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt. (Fahrzeuge mit Automatikgetriebe [mit S-Modus])
● Der Schalt-/Wählhebel steht auf “D”. (Fahrzeuge mit Automatikgetriebe [mit M-
Modus])
● Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “M” wurde
gewählt. (Fahrzeuge mit Multidrive-Getriebe)
● Mit dem Gangwahlschalter wurde Bereich “4” oder höher von “D” gewählt. (Fahr-
zeuge mit Gangwahlschalter)
● Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■ Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt.
●Die tatsächliche Geschwindigkeit fällt um mehr als circa 16 km/h unter die voreinge-
stellte Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
● Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
■ Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und drücken
Sie die Taste erneut, um das System zu reaktivieren.
Wenn die Sollgeschwindigkeit der Geschwindigkeitsregelung nicht eingestellt werden
kann oder sich die Geschwindigkeitsregelung direkt nach der Aktivierung wieder aus-
schaltet, kann eine Funktionsstörung des Geschwindigkeitsregelsystems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.

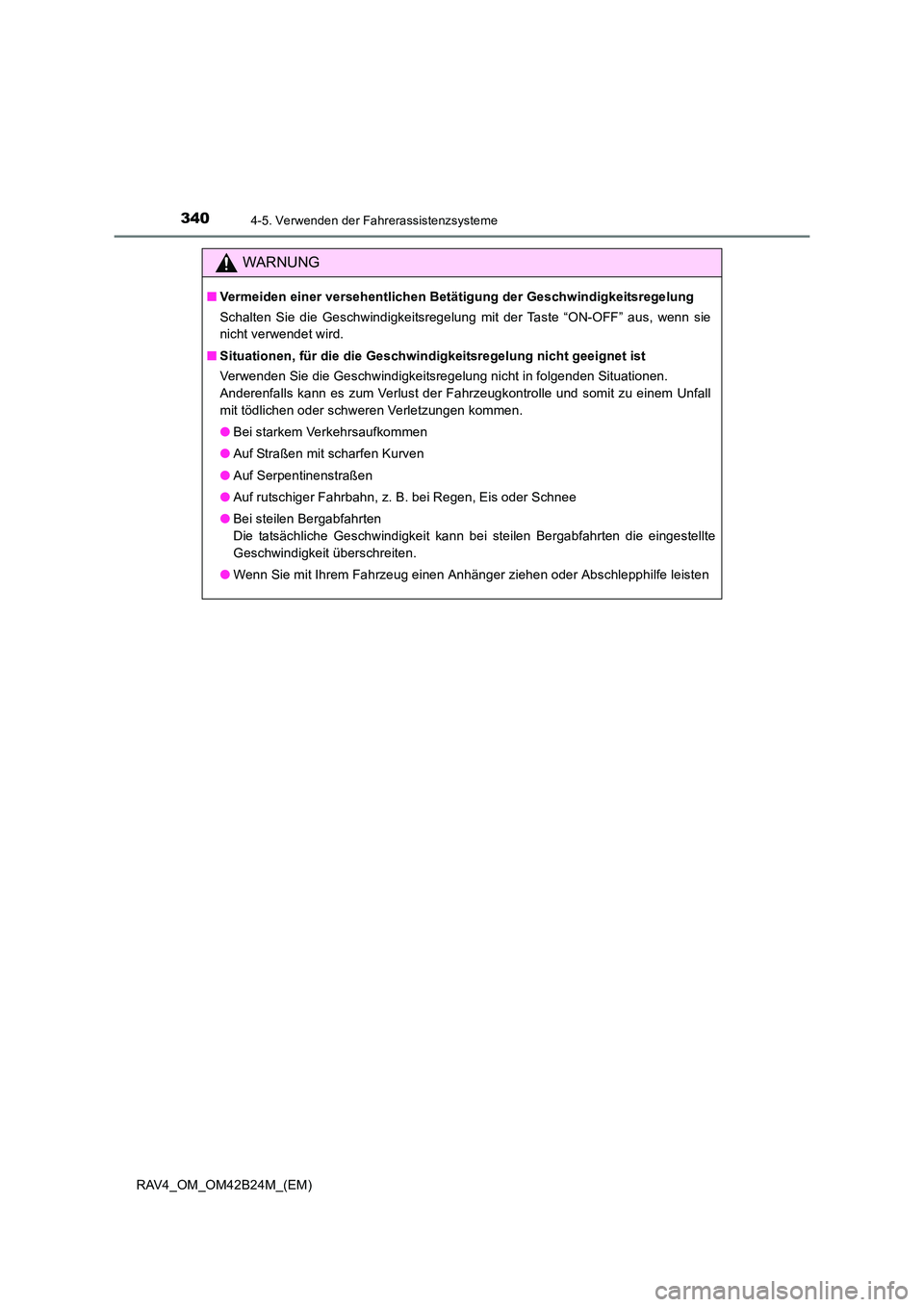

Page 340 of 752

3404-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Vermeiden einer versehentlichen Betätigung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mit der Taste “ON-OFF” aus, wenn sie
nicht verwendet wird.
■ Situationen, für die die Geschwin digkeitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsregelung nicht in folgenden Situationen.
Anderenfalls kann es zum Verlust der Fahrzeugkontrolle und somit zu einem Unfall
mit tödlichen oder schweren Verletzungen kommen.
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
