TOYOTA RAV4 2016 Instruksjoner for bruk (in Norwegian)

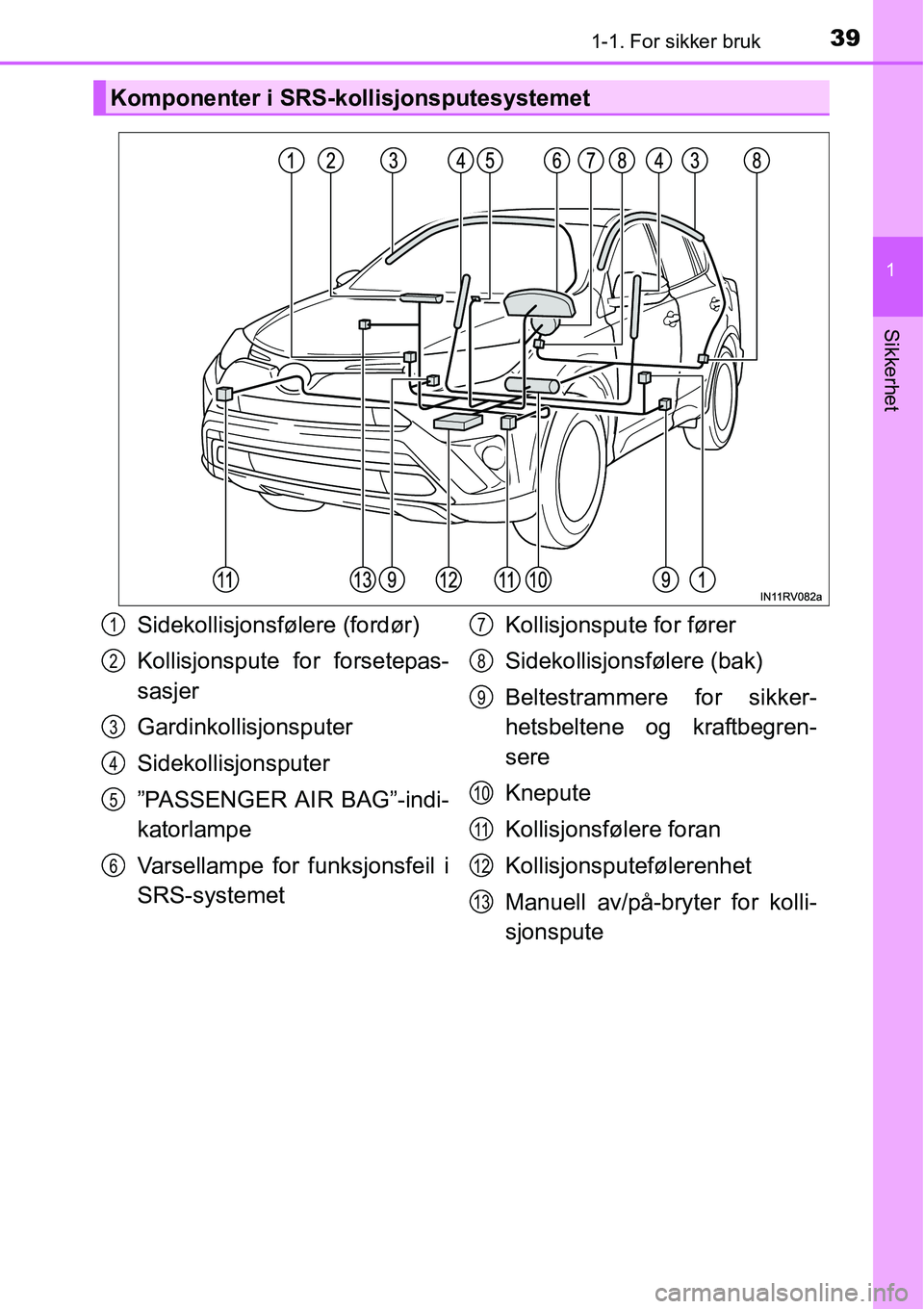

391-1. For sikker bruk
1
Sikkerhet
Komponenter i SRS-kollisjonsputesystemet
Sidekollisjonsfølere (fordør)
Kollisjonspute for forsetepas-
sasjer
Gardinkollisjonsputer
Sidekollisjonsputer
”PASSENGER AIR BAG”-indi-
katorlampe
Varsellampe for funksjonsfeil i
SRS-systemetKollisjonspute for fører
Sidekollisjonsfølere (bak)
Beltestrammere for sikker-
hetsbeltene og kraftbegren-
sere
Knepute
Kollisjonsfølere foran
Kollisjonsputefølerenhet
Manuell av/på-bryter for kolli-
sjonspute1
2
3
4
5
6
7
8
9
10
11
12
13

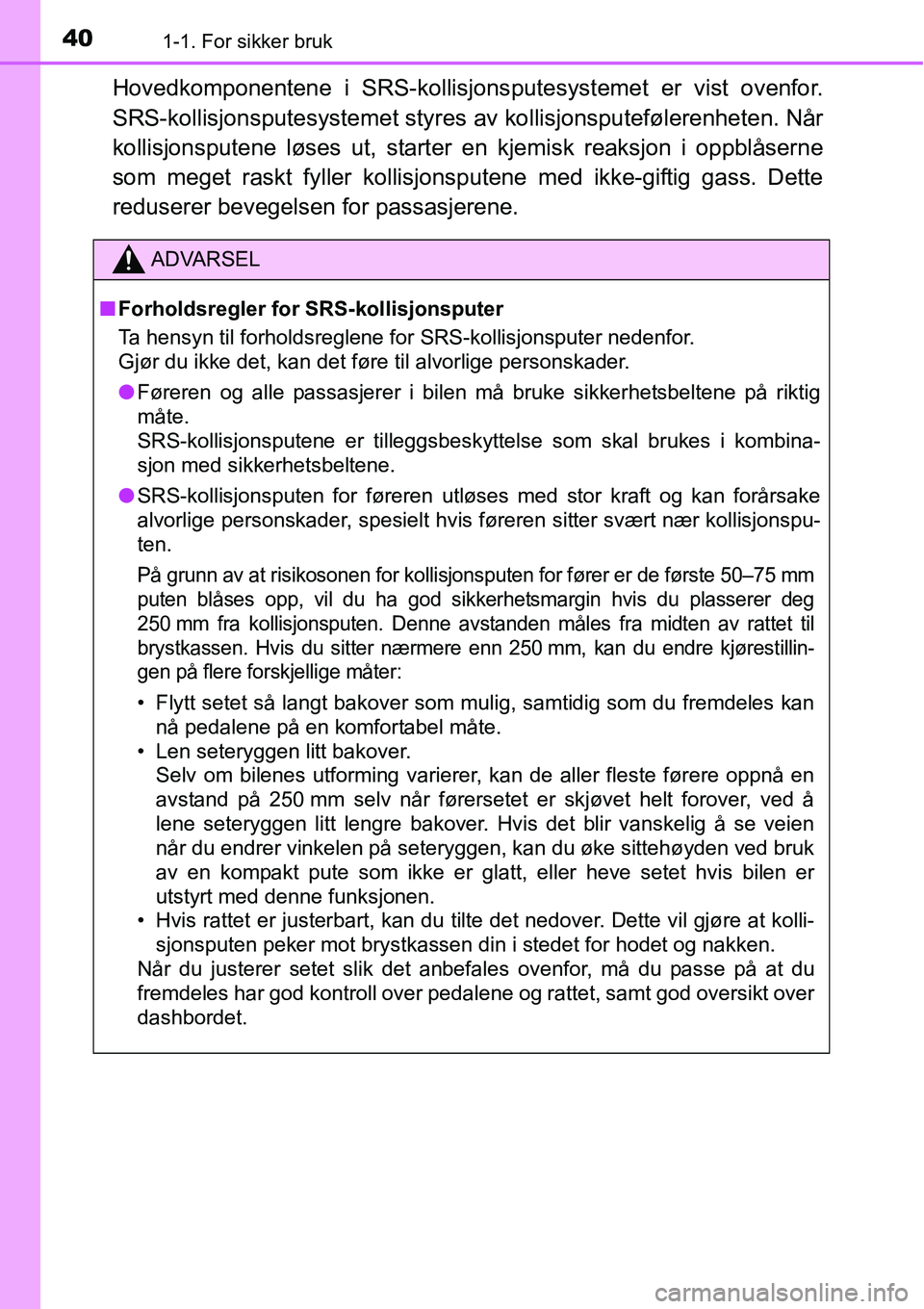

401-1. For sikker bruk
Hovedkomponentene i SRS-kollisjonsputesystemet er vist ovenfor.
SRS-kollisjonsputesystemet styres av kollisjonsputefølerenheten. Når
kollisjonsputene løses ut, starter en kjemisk reaksjon i oppblåserne
som meget raskt fyller kollisjonsputene med ikke-giftig gass. Dette
reduserer bevegelsen for passasjerene.
ADVARSEL
■Forholdsregler for SRS-kollisjonsputer
Ta hensyn til forholdsreglene for SRS-kollisjonsputer nedenfor.
Gjør du ikke det, kan det føre til alvorlige personskader.
●Føreren og alle passasjerer i bilen må bruke sikkerhetsbeltene på riktig
måte.
SRS-kollisjonsputene er tilleggsbeskyttelse som skal brukes i kombina-
sjon med sikkerhetsbeltene.
●SRS-kollisjonsputen for føreren utløses med stor kraft og kan forårsake
alvorlige personskader, spesielt hvis føreren sitter svært nær kollisjonspu-
ten.
På grunn av at risikosonen for kollisjonsputen for fører er de første 50–75 mm
puten blåses opp, vil du ha god sikkerhetsmargin hvis du plasserer deg
250 mm fra kollisjonsputen. Denne avstanden måles fra midten av rattet til
brystkassen. Hvis du sitter nærmere enn 250 mm, kan du endre kjørestillin-
gen på flere forskjellige måter:
• Flytt setet så langt bakover som mulig, samtidig som du fremdeles kan
nå pedalene på en komfortabel måte.
• Len seteryggen litt bakover.
Selv om bilenes utforming varierer, kan de aller fleste førere oppnå en
avstand på 250 mm selv når førersetet er skjøvet helt forover, ved å
lene seteryggen litt lengre bakover. Hvis det blir vanskelig å se veien
når du endrer vinkelen på seteryggen, kan du øke sittehøyden ved bruk
av en kompakt pute som ikke er glatt, eller heve setet hvis bilen er
utstyrt med denne funksjonen.
• Hvis rattet er justerbart, kan du tilte det nedover. Dette vil gjøre at kolli-
sjonsputen peker mot brystkassen din i stedet for hodet og nakken.
Når du justerer setet slik det anbefales ovenfor, må du passe på at du
fremdeles har god kontroll over pedalene og rattet, samt god oversikt over
dashbordet.

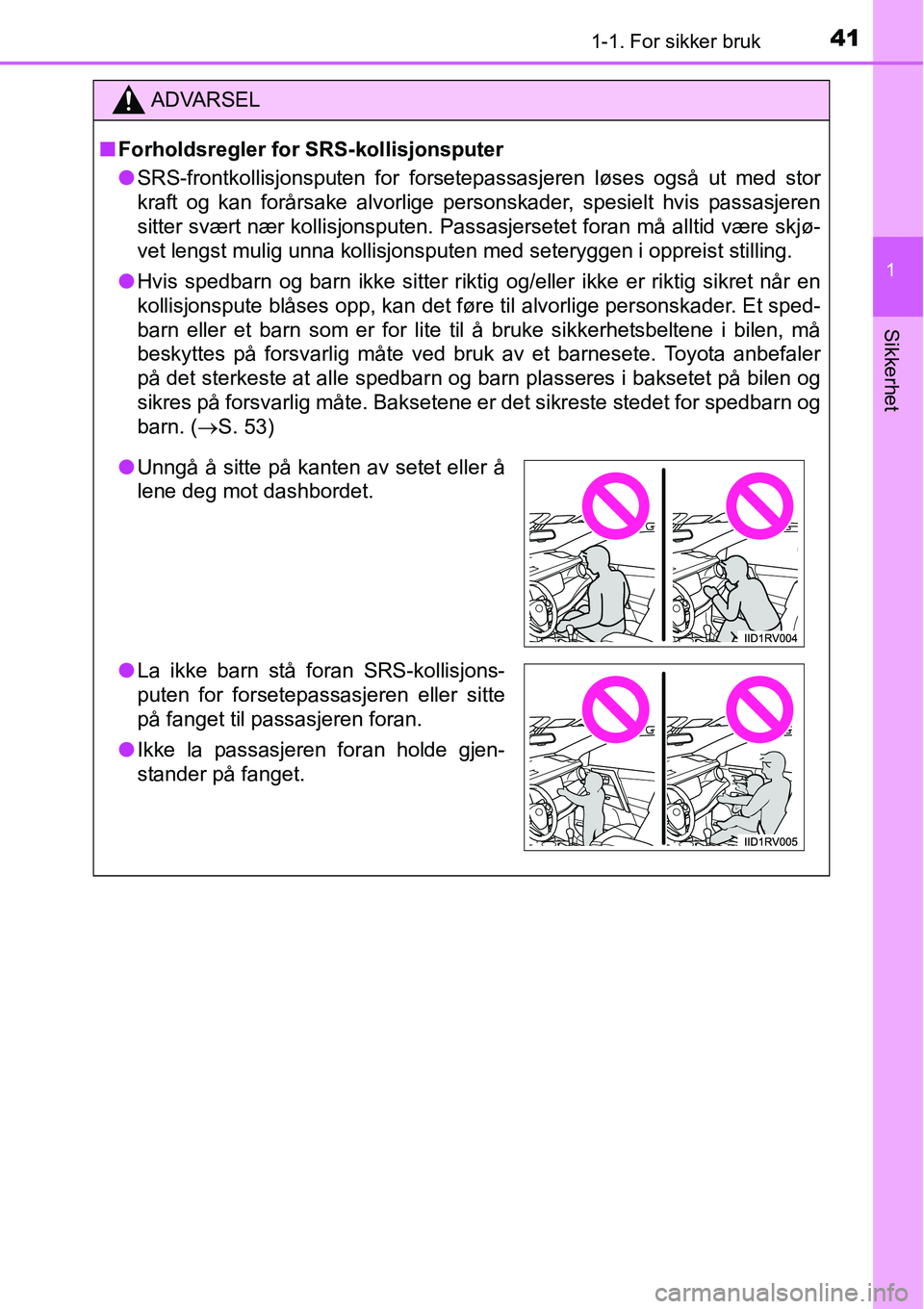

411-1. For sikker bruk
1
Sikkerhet
ADVARSEL
■Forholdsregler for SRS-kollisjonsputer
●SRS-frontkollisjonsputen for forsetepassasjeren løses også ut med stor
kraft og kan forårsake alvorlige personskader, spesielt hvis passasjeren
sitter svært nær kollisjonsputen. Passasjersetet foran må alltid være skjø-
vet lengst mulig unna kollisjonsputen med seteryggen i oppreist stilling.
●Hvis spedbarn og barn ikke sitter riktig og/eller ikke er riktig sikret når en
kollisjonspute blåses opp, kan det føre til alvorlige personskader. Et sped-
barn eller et barn som er for lite til å bruke sikkerhetsbeltene i bilen, må
beskyttes på forsvarlig måte ved bruk av et barnesete. Toyota anbefaler
på det sterkeste at alle spedbarn og barn plasseres i baksetet på bilen og
sikres på forsvarlig måte. Baksetene er det sikreste stedet for spedbarn og
barn. (→S. 53)
●Unngå å sitte på kanten av setet eller å
lene deg mot dashbordet.
●La ikke barn stå foran SRS-kollisjons-
puten for forsetepassasjeren eller sitte
på fanget til passasjeren foran.
●Ikke la passasjeren foran holde gjen-
stander på fanget.

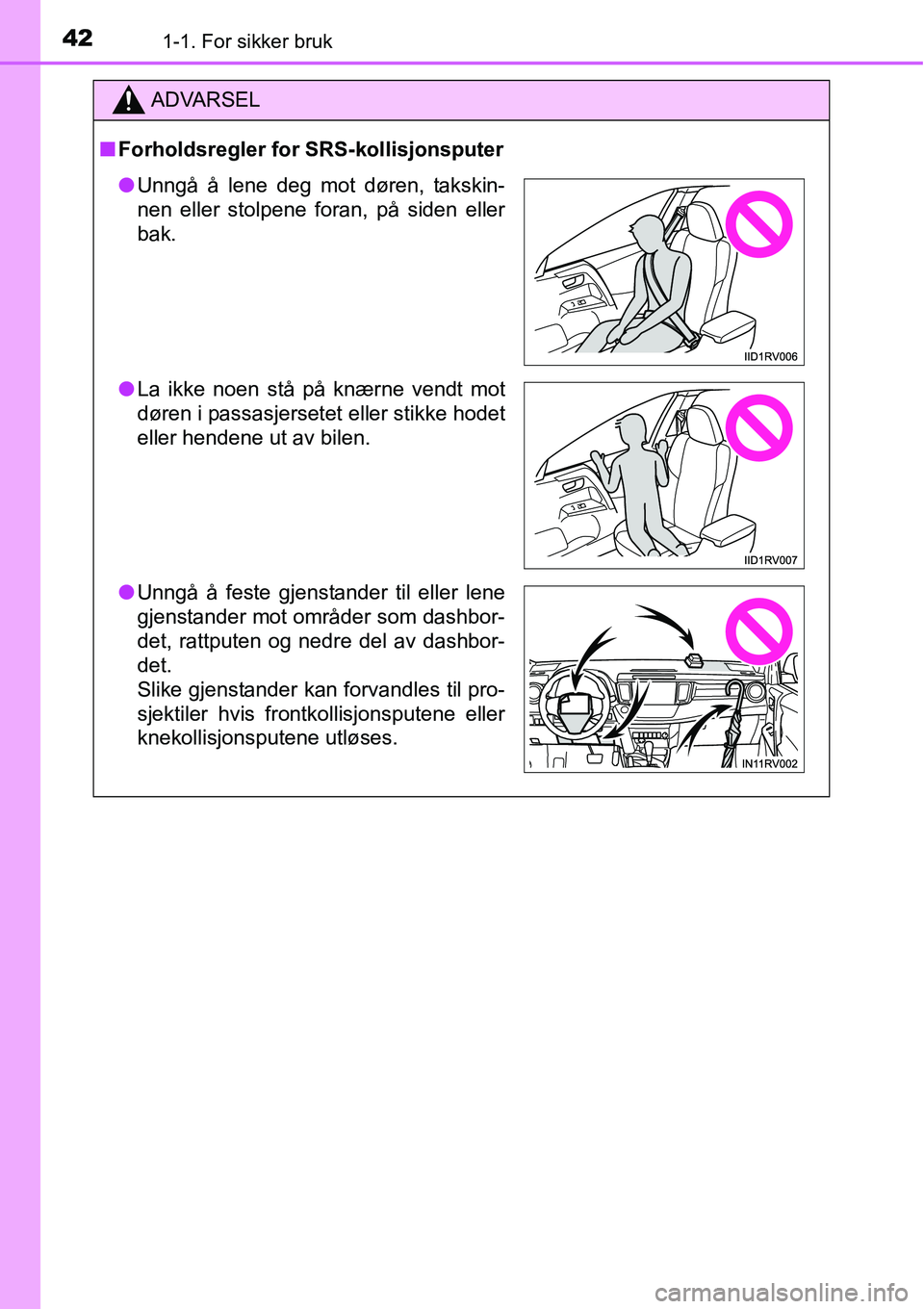

421-1. For sikker bruk
ADVARSEL
■Forholdsregler for SRS-kollisjonsputer
●Unngå å lene deg mot døren, takskin-
nen eller stolpene foran, på siden eller
bak.
●La ikke noen stå på knærne vendt mot
døren i passasjersetet eller stikke hodet
eller hendene ut av bilen.
●Unngå å feste gjenstander til eller lene
gjenstander mot områder som dashbor-
det, rattputen og nedre del av dashbor-
det.
Slike gjenstander kan forvandles til pro-
sjektiler hvis frontkollisjonsputene eller
knekollisjonsputene utløses.

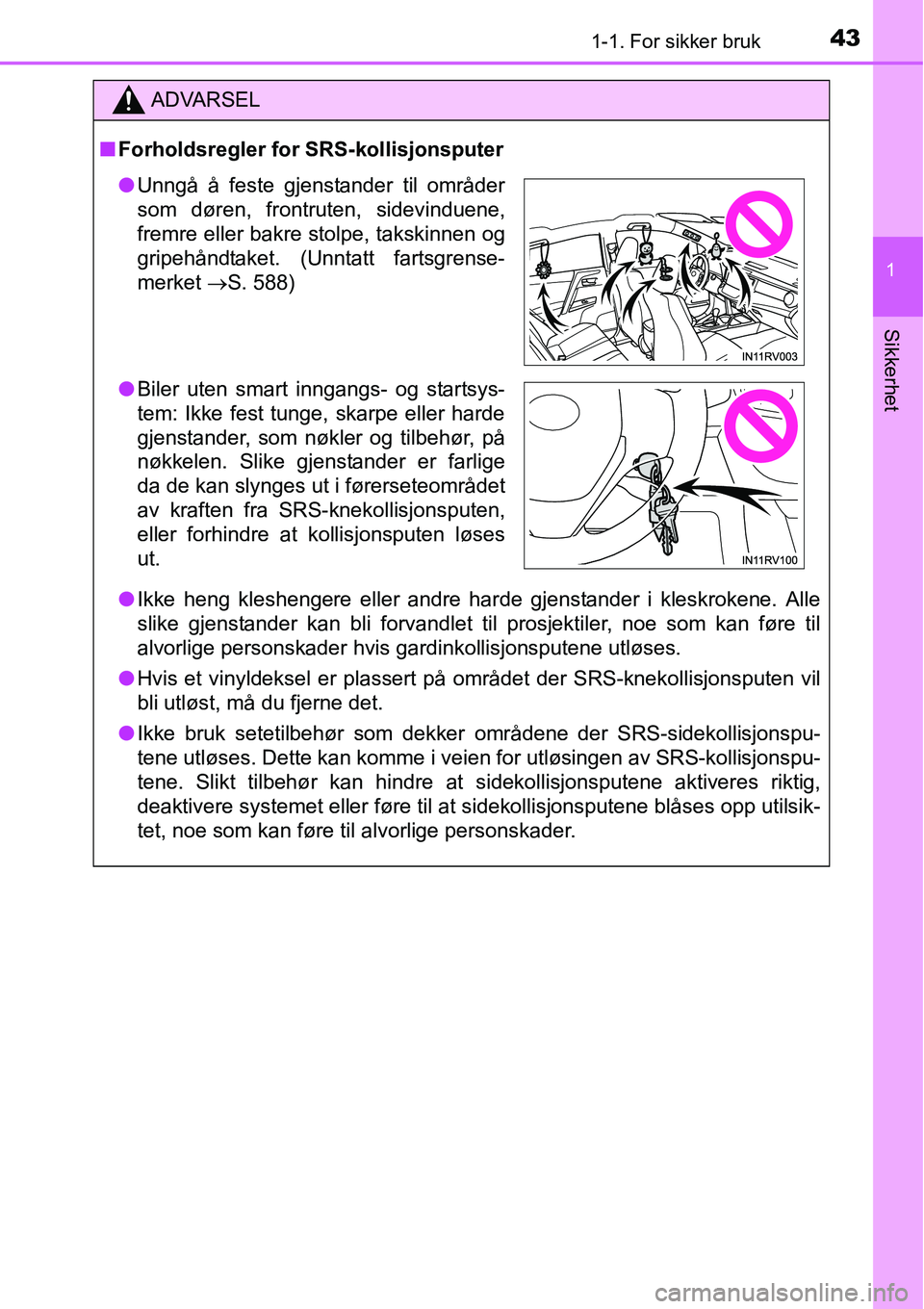

431-1. For sikker bruk
1
Sikkerhet
ADVARSEL
■Forholdsregler for SRS-kollisjonsputer
●Ikke heng kleshengere eller andre harde gjenstander i kleskrokene. Alle
slike gjenstander kan bli forvandlet til prosjektiler, noe som kan føre til
alvorlige personskader hvis gardinkollisjonsputene utløses.
●Hvis et vinyldeksel er plassert på området der SRS-knekollisjonsputen vil
bli utløst, må du fjerne det.
●Ikke bruk setetilbehør som dekker områdene der SRS-sidekollisjonspu-
tene utløses. Dette kan komme i veien for utløsingen av SRS-kollisjonspu-
tene. Slikt tilbehør kan hindre at sidekollisjonsputene aktiveres riktig,
deaktivere systemet eller føre til at sidekollisjonsputene blåses opp utilsik-
tet, noe som kan føre til alvorlige personskader.
●Unngå å feste gjenstander til områder
som døren, frontruten, sidevinduene,
fremre eller bakre stolpe, takskinnen og
gripehåndtaket. (Unntatt fartsgrense-
merket →S. 588)
●Biler uten smart inngangs- og startsys-
tem: Ikke fest tunge, skarpe eller harde
gjenstander, som nøkler og tilbehør, på
nøkkelen. Slike gjenstander er farlige
da de kan slynges ut i førerseteområdet
av kraften fra SRS-knekollisjonsputen,
eller forhindre at kollisjonsputen løses
ut.

441-1. For sikker bruk
ADVARSEL
■Forholdsregler for SRS-kollisjonsputer
●Unngå å slå eller bruke stor kraft på områdene ved komponentene i SRS-
kollisjonsputesystemet.
Dette kan føre til at SRS-kollisjonsputene ikke fungerer som de skal.
●Unngå å ta på noen av komponentdelene like etter at SRS-kollisjonspu-
tene er utløst (blåst opp). De kan være varme.
●Hvis det blir vanskelig å puste etter at SRS-kollisjonsputene har blitt utløst,
må du åpne en dør eller et vindu for å slippe inn frisk luft eller gå ut av
bilen hvis dette er trygt. Vask av deg kjemikalierester så fort som mulig, for
å unngå hudirritasjon.
●Hvis det oppstår skader eller sprekker i områdene der SRS-kollisjonspu-
tene oppbevares, for eksempel på rattdekselet eller polstringen på fremre
og bakre stolpe, må de skiftes av en autorisert Toyota-forhandler.
■Endringer på og kondemnering av komponenter i SRS-kollisjonspute-
systemet
Bilen må ikke kondemneres eller utsettes for noen av endringene nedenfor
uten at du rådfører deg med en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans. SRS-kollisjonsputene kan fungere
feil eller utløses (blåses opp) ved et uhell, noe som kan føre til alvorlige per-
sonskader.
●Montering, fjerning, demontering og reparasjon av SRS-kollisjonsputene
●Reparasjoner, endringer, fjerning eller utskifting av rattet, instrumentpane-
let, dashbordet, setene eller setetrekkene, fremre, midtre eller bakre vin-
dusstolper eller takskinnene
●Reparasjoner av eller endringer i forskjerm, støtfanger foran eller siden av
kupeen
●Montering av utstyr foran på bilen (kufanger osv.), snøploger eller vinsjer
eller takgrind
●Endringer i bilens opphengssystem
●Montering av elektroniske innretninger, for eksempel mobile toveisradioer
(RF-sender) og CD-spillere
●Endringer på biler for personer med fysiske handikap

451-1. For sikker bruk
1
Sikkerhet
■Hvis SRS-kollisjonsputene utløses (blåses opp)
●Litt skrubbsår, brannsår, blåmerker o.l. kan oppstå fra SRS-kollisjonsputer.
Dette er på grunn av ekstremt høy hastighet ved utløsning (oppblåste) av
varme gasser.
●Utløsing av kollisjonsputene ledsages av en kraftig lyd og et hvitt pulver.
●Deler av kollisjonsputemodulen (rattnavet, kollisjonsputedekselet og opp-
blåsingsenheten), forsetene, deler av fremre og bakre stolpe og takskin-
nene kan være varme i flere minutter. Selve kollisjonsputen kan også være
varm.
●Frontruten kan sprekke.
■Utløsningsforhold for SRS-kollisjonsputer (SRS-frontkollisjonsputer)
●SRS-frontkollisjonsputene løses ut hvis et sammenstøt overskrider terskel-
nivået (et kraftnivå som tilsvarer en frontkollisjon med en murvegg som ikke
gir etter, ved ca. 20–30 km/t).
Dette terskelnivået vil imidlertid være betydelig høyere i følgende situasjo-
ner:
• Dersom bilen treffer noe som kan flytte seg eller deformeres i en kollisjon,
som for eksempel en parkert bil eller en skiltstolpe
• Dersom bilen utsettes for en underkjøringskollisjon, som for eksempel en
kollisjon der bilens front kommer under lasteplanet på en lastebil
●Avhengig av typen kollisjon, er det mulig at bare beltestrammerne aktiveres.
■Utløsningsbetingelser for SRS-kollisjonsputer (SRS side- og gardinkolli-
sjonsputer)
●SRS-side- og -gardinkollisjonsputene løses ut ved sammenstøt som over-
skrider et bestemt terskelnivå (et kraftnivå som tilsvarer et sammenstøt mel-
lom en bil på ca. 1 500 kg som kolliderer med bilens kupé i en hastighet på
ca. 20–30 km/t i en retning som er vinkelrett på bilens posisjon).
●SRS-side og -gardinkollisjonsputene kan også bli løst ut dersom bilen er
involvert i en kraftig frontkollisjon.

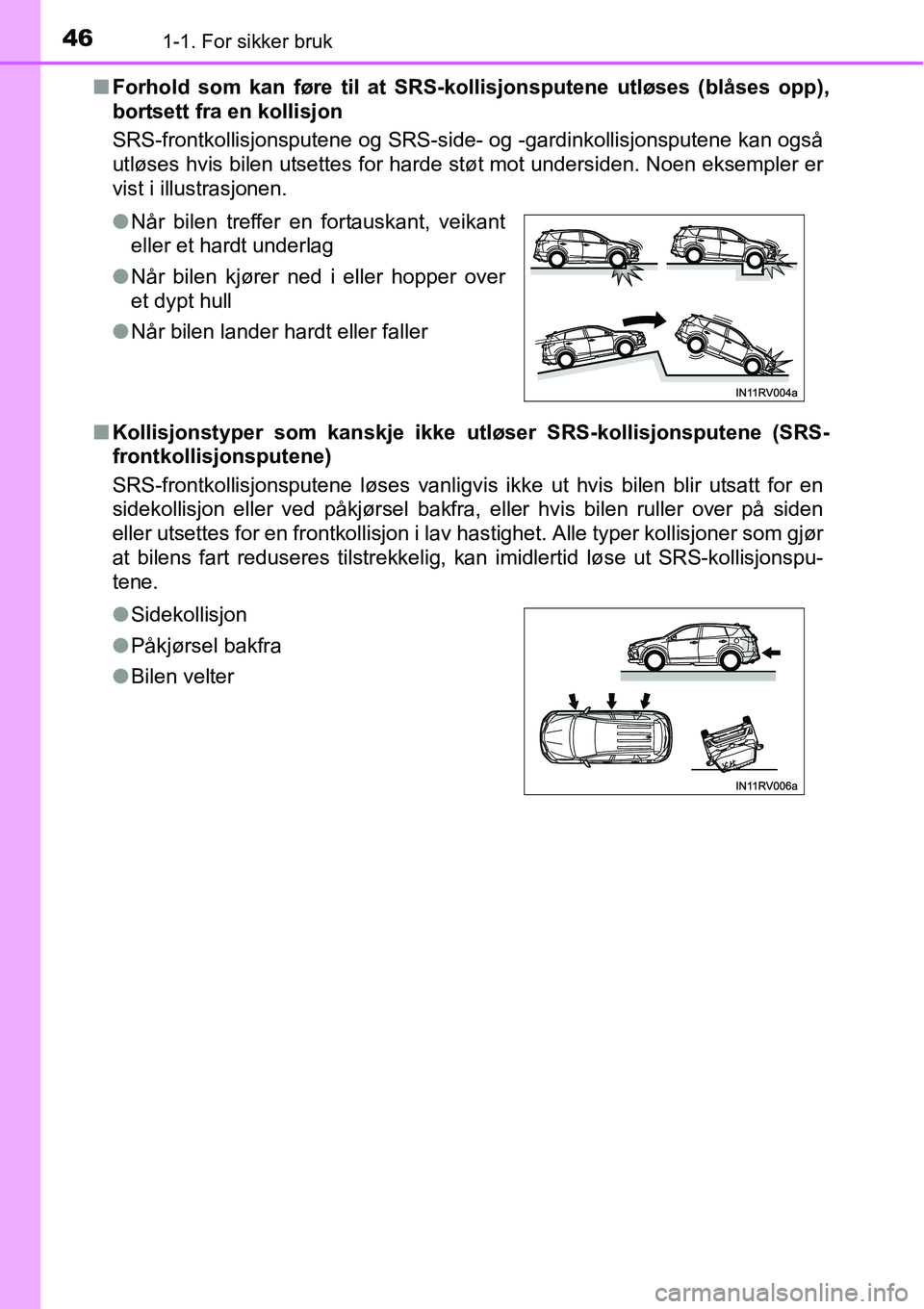

461-1. For sikker bruk
■Forhold som kan føre til at SRS-kollisjonsputene utløses (blåses opp),
bortsett fra en kollisjon
SRS-frontkollisjonsputene og SRS-side- og -gardinkollisjonsputene kan også
utløses hvis bilen utsettes for harde støt mot undersiden. Noen eksempler er
vist i illustrasjonen.
■Kollisjonstyper som kanskje ikke utløser SRS-kollisjonsputene (SRS-
frontkollisjonsputene)
SRS-frontkollisjonsputene løses vanligvis ikke ut hvis bilen blir utsatt for en
sidekollisjon eller ved påkjørsel bakfra, eller hvis bilen ruller over på siden
eller utsettes for en frontkollisjon i lav hastighet. Alle typer kollisjoner som gjør
at bilens fart reduseres tilstrekkelig, kan imidlertid løse ut SRS-kollisjonspu-
tene. ●Når bilen treffer en fortauskant, veikant
eller et hardt underlag
●Når bilen kjører ned i eller hopper over
et dypt hull
●Når bilen lander hardt eller faller
●Sidekollisjon
●Påkjørsel bakfra
●Bilen velter

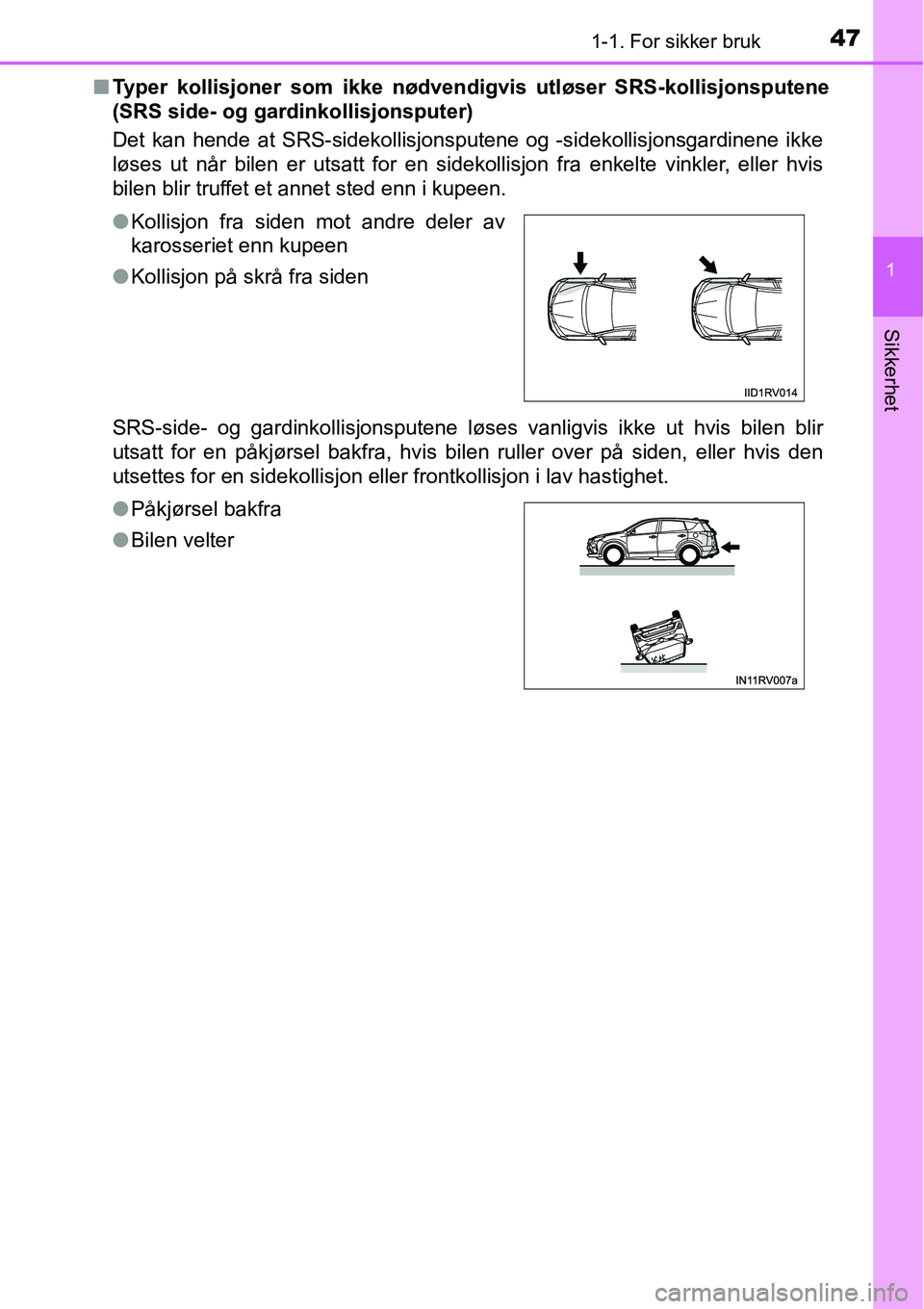

471-1. For sikker bruk
1
Sikkerhet
■Typer kollisjoner som ikke nødvendigvis utløser SRS-kollisjonsputene
(SRS side- og gardinkollisjonsputer)
Det kan hende at SRS-sidekollisjonsputene og -sidekollisjonsgardinene ikke
løses ut når bilen er utsatt for en sidekollisjon fra enkelte vinkler, eller hvis
bilen blir truffet et annet sted enn i kupeen.
SRS-side- og gardinkollisjonsputene løses vanligvis ikke ut hvis bilen blir
utsatt for en påkjørsel bakfra, hvis bilen ruller over på siden, eller hvis den
utsettes for en sidekollisjon eller frontkollisjon i lav hastighet. ●Kollisjon fra siden mot andre deler av
karosseriet enn kupeen
●Kollisjon på skrå fra siden
●Påkjørsel bakfra
●Bilen velter

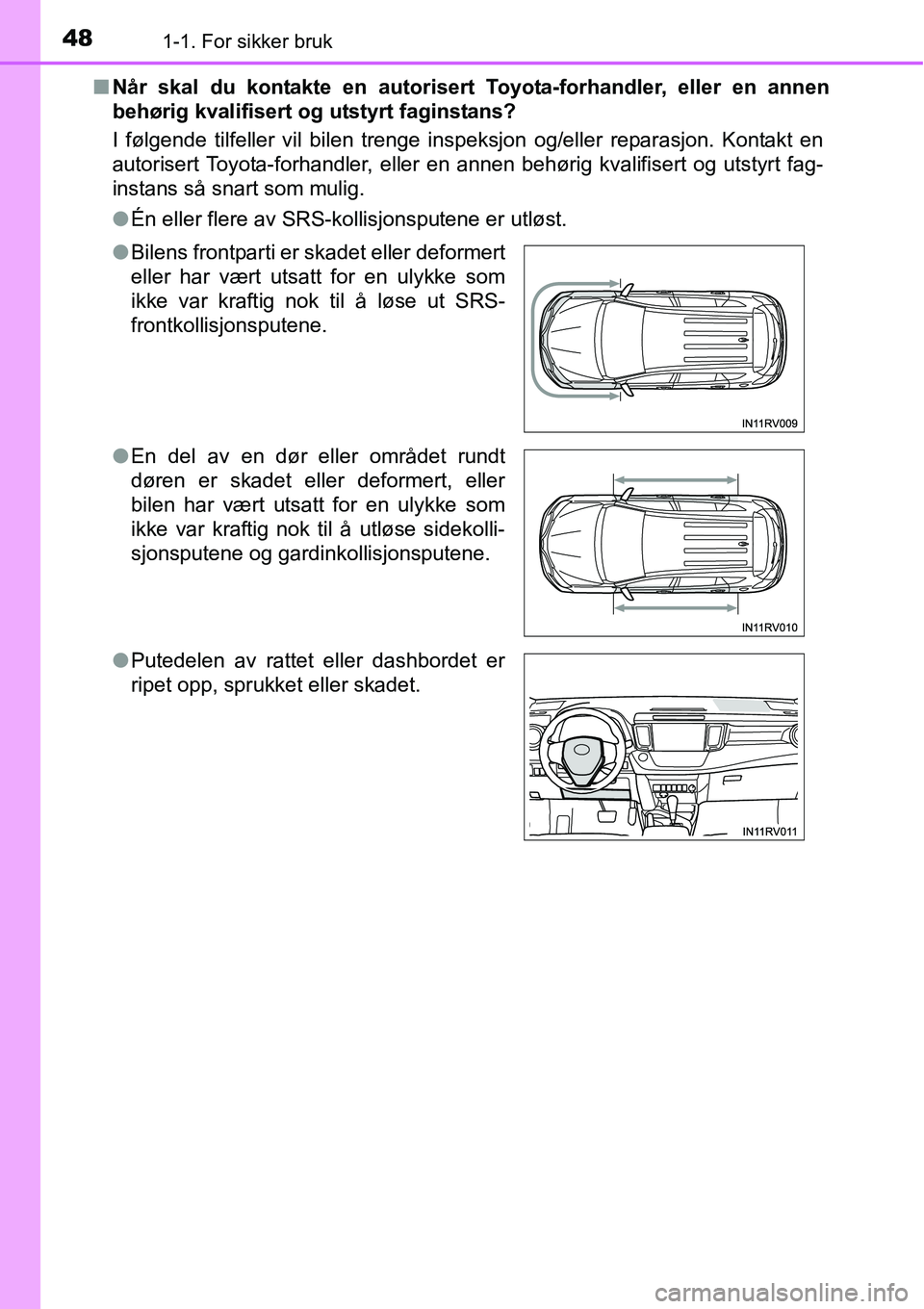

481-1. For sikker bruk
■Når skal du kontakte en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans?
I følgende tilfeller vil bilen trenge inspeksjon og/eller reparasjon. Kontakt en
autorisert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt fag-
instans så snart som mulig.
●Én eller flere av SRS-kollisjonsputene er utløst.
●Bilens frontparti er skadet eller deformert
eller har vært utsatt for en ulykke som
ikke var kraftig nok til å løse ut SRS-
frontkollisjonsputene.
●En del av en dør eller området rundt
døren er skadet eller deformert, eller
bilen har vært utsatt for en ulykke som
ikke var kraftig nok til å utløse sidekolli-
sjonsputene og gardinkollisjonsputene.
●Putedelen av rattet eller dashbordet er
ripet opp, sprukket eller skadet.
