TOYOTA RAV4 2016 Kezelési útmutató (in Hungarian)

4116-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
VIGYÁZAT!
nElindulás előtti ellenőrzés
Győződjön meg arról, hogy a motorháztető teljesen le van-e csukva és zár-
va. Ha a motorháztető nincs teljesen bezárva, menet közben kinyílhat, ami
súlyos sérüléssel vagy halállal járó balesetet okozhat.
nA kitámasztórúd nyílásba való behelyezése után
Győződjön meg arról, hogy a rúd biztonságosan támasztja alá a motorház-
tetőt, és nem csapódhat le, akár az Ön testi épségét is veszélyeztetve.
FIGYELEM
nA motorháztető lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzítőbe, mielőtt lecsukja a
motorháztetőt. Ha felállítva hagyja a kitámasztórudat, akkor lecsukáskor a
motorháztető elgörbülhet.

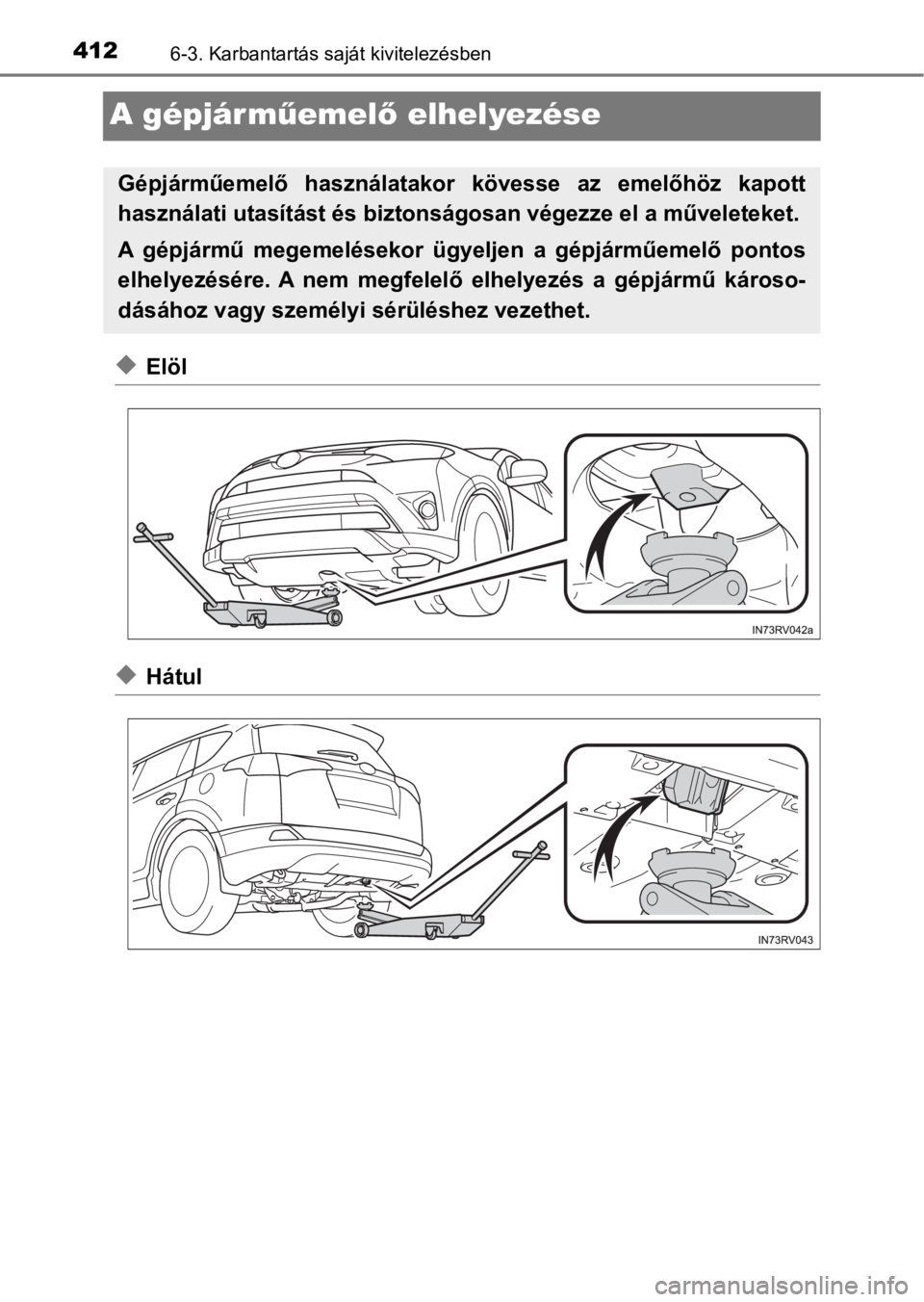

4126-3. Karbantartás saját kivitelezésben
A gépjárműemelő elhelyezése
uElöl
uHátul
Gépjárműemelő használatakor kövesse az emelőhöz kapott
használati utasítást és biztonságosan végezze el a műveleteket.
A gépjármű megemelésekor ügyeljen a gépjárműemelő pontos
elhelyezésére. A nem megfelelő elhelyezés a gépjármű károso-
dásához vagy személyi sérüléshez vezethet.

4136-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Motor tér
n12 V-os akkumulátor
421. o.
Biztosítékdobozok (450. o.)
Motorhűtőfolyadék-
kiegyenlítőtartály (417. o.)
Motorolaj-betöltőnyílás
zárósapka (415. o.)
Teljesítményszabályozó-
egység hűtőfolyadék-
kiegyenlítőtartálya (
417. o.)
Hűtő (418. o.)
Kondenzátor (418. o.)
Elektromos hűtőventilátorok
Olajszintmérő
pálca (414. o.)
Ablakmosófolyadék-
tartály (419. o.)1
2
3
4
5
6
7
8
9

4146-3. Karbantartás saját kivitelezésben
A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmérő
pálca segítségével ellenőrizze az olajszintet.
nA motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és le-
állítása után várjon 5 percnél tovább, hogy az olaj visszafolyhas-
son az olajteknőbe.
Húzza ki az olajszintmérő pál-
cát, a vége alá rongyot tartva.
Törölje tisztára a nívópálcát.
Lapos olajszintmérő pálca: Helyezze be újra teljesen az olajszint-
mérő pálcát.
Nem lapos olajszintmérő pál-
ca: Helyezze be újra teljesen
a nem lapos olajszintmérő
pálcát úgy, hogy a kiálló ré-
szei ( az ábrán) a motor
felé nézzenek.
Motorolaj
1
2
3
4
1

4156-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Tartson rongyot a vége alá, húzza ki a nívópálcát, és nézze meg
az olajszintet a pálca végén.
Alacsony szint
Normál
Magas
Az olajszintmérő pálca alakja a gépjármű vagy a motor típusától függő-
en változó.
Törölje meg az olajszintmérő pálcát és helyezze be újra.
nMotorolaj betöltése
Ha az olajszint az alacsony jel
alatt vagy ahhoz közel van, tölt-
sön hozzá ugyanolyan típusú
motorolajat, amilyen a motor-
ban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétesen forgatva, vegye le az
olajbetöltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellenőrizve.
5
1
2
3
Lapos olajszintmérő pálcaNem lapos olajszintmérő pálca
Mérő oldal
6
A motorolaj kiválasztása552. o.
Olajmennyiség
(Alacsony  Tele)1,5 L (1,6 qt., 1,3 Imp.qt.)
Eszköz Tiszta tölcsér
1
2

4166-3. Karbantartás saját kivitelezésben
Az óramutató járásával megegyező irányba forgatva, helyezze
fel az olajbetöltőnyílás-zárósapkát.
nMotorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A k ö v e t-
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-intervallu-
mok között is szükség lehet a motorolaj utántöltésére.
lHa a motor új, például közvetlenül gépjárművásárlás vagy motorcsere után
lHa gyenge minőségű olajat vagy nem megfelelő viszkozitású olajat használ
lHa magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat,
vagy gyakran gyorsít vagy lassít menet közben
lHa hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik
csúcsforgalomban
VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet okozhatnak, mint például gyulladást, bőrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt
motorolajat szappannal és vízzel alaposan mossa le a kezéről.
lA használt motorolaj és a szűrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki háztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra.
A fáradt olaj újrahasznosításával vagy megsemmisítésével kapcsolatos
tájékoztatásért forduljon hivatalos Toyota márkakereskedéshez, szerviz-
hez vagy más, megfelelő képesítéssel és felszereléssel rendelkező szak-
emberhez, javítóműhelyhez vagy alkatrészüzlethez.
lA használt motorolajat ne hagyja olyan helyen, ahol gyermekek hozzáfér-
hetnek.
FIGYELEM
nA motor súlyos károsodásának megelőzése érdekében
Rendszeresen ellenőrizze az olajszintet.
nMotorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
lNe töltse túl, mert a motor károsodhat.
lTankolás után olajszintmérő pálca segítségével mindig ellenőrizze az olaj-
szintet.
l<0030004c00510047004c004a00030044004f0044005300520056004400510003004b007e005d005d0044000300500048004a000300440003005000520057005200550052004f0044004d0010004500480057007c004f005701180051005c0074004f006900
560003005d006900550079005600440053004e0069004d0069[t.
3

4176-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Ha hideg a hibrid rendszer, a hűtőfolyadék szintje akkor megfelelő, ha a
tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések között van.
nMotorhűtőfolyadék-kiegyenlítőtartály
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az alatt
van, töltse fel a tartályt egészen a
„FULL” (tele) szintig. (540. o.)
nTeljesítményszabályozó-egység hűtőfolyadék-kiegyenlítőtartálya
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az alatt
van, töltse fel a tartályt egészen a
„FULL” (tele) szintig. (540. o.)
nA hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota) hű-
tőfolyadékot használjon. Más típusú, hasonlóan jó minőségű, etilén-glikol alapú,
szilikát-, amin-, nitrit-, borátmentes, hosszú élettartamú („long-life”), kevert szer-
ves sav technológiával készült hűtőfolyadék szintén használható.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–50%-os ke-
veréke. (Minimális hőmérséklet: -35C [-31F])
A hűtőfolyadékkal kapcsolatos további tájékoztatás érdekében forduljon hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakemberhez.
nHa az újratöltés után rövid időn belül nagymértékben csökken a hűtőfo-
lyadék szintje
Nézze meg a hűtőt, a tömlőket, a motor-/teljesítményszabályozó-egység hűtőfo-
lyadék-kiegyenlítőtartályának zárósapkáját, a hűtőfolyadék leeresztőcsavarját és
a hűtőfolyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatalos Toyota márka-
kereskedéssel, szervizzel vagy más, megfelelő képesítéssel és felszereléssel
rendelkező szakemberrel a zárósapka nyomását, és kerestesse meg a rendszer
tömítetlenségének helyét.
Hűtőfolyadék
1
2
3
1
2
3

4186-3. Karbantartás saját kivitelezésben
Ellenőrizze a hűtőt és a kondenzátort, és távolítsa el az idegen anya-
gokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megfelelő, ellenőriztesse gépjárművét
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfe-
lelő képesítéssel és felszereléssel rendelkező szakembernél.
VIGYÁZAT!
nA hibrid rendszer felmelegedésekor
Ne vegye le a motor/teljesítményszabályozó-egység hűtőfolyadék-kiegyen-
lítőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, és a hűtősapka eltávolításakor forró hű-
tőfolyadék spriccelhet ki, amely súlyos sérüléseket, pl. égést okozhat.
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfe-
lelő kenés, korrózióvédelem és hűtés érdekében víz és fagyálló folyadék
megfelelő keverékét kell használnia. Mindig olvassa el a fagyálló folyadék
vagy a hűtőfolyadék címkéjét.
nHa kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésének elkerülése érdekében mossa le víz-
zel a hűtőfolyadékot.
A hűtő és a kondenzátor
VIGYÁZAT!
nA hibrid rendszer felmelegedésekor
Ne érjen hozzá a hűtőhöz és a kondenzátorhoz, mivel azok forróak lehet-
nek, és súlyos sérüléseket, pl. égést okozhatnak.
nAz elektromos hűtőventilátorok működésekor
Ne érintse meg a motorteret.
Ha a motorindító kapcsoló „ON” állásban van, és üzemel a légkondicionáló
berendezés és/vagy a hűtőfolyadék hőmérséklete magas, az elektromos
hűtőventilátor automatikusan bekapcsolhat. Ha az elektromos hűtőventilá-
torokon vagy a hűtőrácson dolgozik, mindig bizonyosodjon meg arról, hogy
a motorindító gomb ki van kapcsolva.

4196-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Szintmérő nélkül
Ha valamelyik ablakmosó nem
működik, vagy a többfunkciós in-
formációs kijelzőn figyelmeztető
üzenet jelenik meg, előfordulhat,
hogy üres az ablakmosófolyadék-
tartály. Töltsön a tartályba ablak-
mosó folyadékot.
Szintmérővel
Ha a mosófolyadék szintje a
„LOW” (alacsony) jelzésnél van,
töltse fel a tartályt.
nA mérő használata (felszereltségtől függően)
Ablakmosó folyadék
A mosófolyadék szintje a mérőeszköz fo-
lyadékkal fedett nyílásain látható folya-
dékszint megfigyelésével ellenőrizhető.
Ha a szint alulról a második nyílás alá
(„LOW” (alacsony) helyzet) esik, töltse fel
a mosófolyadék-tartályt.
Aktuális
folyadék-
szint

4206-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
nA mosófolyadék-tartály feltöltésekor
Ne töltse fel a mosófolyadék-tartályt, ha a hibrid rendszer forró vagy műkö-
désben van, mivel a mosófolyadék alkoholt tartalmaz, és meggyulladhat, ha
pl. a motorra folyik.
FIGYELEM
nNe használjon az előírt ablakmosó folyadéktól eltérő folyadékot
Ne használjon szappanos vizet vagy motorhoz való fagyálló folyadékot az
ablakmosó folyadék helyett.
A nem megfelelő folyadék miatt csíkossá válhat a gépjármű fényezése.
nAz ablakmosó folyadék hígítása
<0036005d0081004e00560070004a0003004800560048005700700051000300590074005d005d0048004f0003004b0074004a007400570056004400030044005d000300440045004f0044004e0050005200560079000300490052004f005c00440047007000
4e0052005700110003[
Ellenőrizze az ablakmosó folyadék palackjának címkéjén feltüntetett, fa-
gyáspontról szóló tájékoztatást.
