TOYOTA RAV4 2016 Kezelési útmutató (in Hungarian)

811-2. Hibrid rendszer
1
Biztonság és védelem
A hibrid akkumulátor (hajtóakku-
mulátor) hűtőlevegő be- és ki-
áramlási nyílásai a hátsó ülések
alatt és a hátsó ülések és a cso-
magtér-padlóburkolat között he-
lyezkednek el. Ha a levegőbeve-
zető nyílások elzáródnak, akkor a
hibrid akkumulátor (hajtóakkumu-
látor) teljesítménye lecsökken.
A hibrid akkumulátor (hajtóakku-
mulátor) teljesítménye nem csök-
ken le, ha a hátsó ülés és a padló
közötti rész fölött csomagok stb.
zárja el a levegőkibocsátó nyílást.
Ha az ütközésérzékelő bizonyos erősségű ütközést észlel, akkor a
biztonsági kikapcsoló rendszer megszakítja a nagyfeszültségű ára-
mot, és leállítja az üzemanyag-szivattyút, hogy a lehető legkisebb le-
gyen az áramütés és az üzemanyag-szivárgás veszélye. Ha műkö-
désbe lép a biztonsági kikapcsoló rendszer, akkor a gépjármű nem
indítható be. A hibrid rendszer újraindításához lépjen kapcsolatba hi-
vatalos Toyota márkakereskedéssel, szervizzel vagy más, megfelelő
képesítéssel és felszereléssel rendelkező szakemberrel.
Ha a hibrid rendszerben hiba lép fel, vagy működése nem megfelelő,
akkor automatikusan megjelenik egy üzenet a kijelzőn.
Hibrid akkumulátor (hajtóakkumulátor) levegőbevezető és leve-
gőkibocsátó nyílások
Levegőbeszívó nyílások
Levegőkibocsátó nyílások
Biztonsági kikapcsoló rendszer
Hibrid rendszer figyelmeztető üzenet

821-2. Hibrid rendszer
Ha figyelmeztető üzenet jelenik
meg a többfunkciós információs
kijelzőn, akkor olvassa el és kö-
vesse az utasításokat. (483. o.)
nHa egy figyelmeztető lámpa kigyullad, figyelmeztető üzenet jelenik meg,
vagy a 12 V-os akkumulátort lecsatlakoztatják
Előfordulhat, hogy a hibrid rendszer nem indul. Ebben az esetben próbálja
meg ismét beindítani a rendszert. Ha a „READY” (üzemkész) jelzés nem vilá-
gít, akkor lépjen kapcsolatba hivatalos Toyota márkakereskedéssel, szerviz-
zel vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakem-
berrel.
nHa elfogy az üzemanyag
Amikor a gépjárműből kifogy az üzemanyag, és a hibrid rendszert nem lehet
beindítani, akkor tankoljon legalább akkora mennyiségű benzint, hogy az ala-
csony üzemanyagszintre figyelmeztető lámpa (477. o.) kialudjon. Ha túl kis
mennyiségű az üzemanyag, a hibrid rendszer nem képes beindulni. (A szab-
vány üzemanyagszint 10,1 L [2,7 gal., 2,2 Imp.gal.], ha a gépjármű vízszintes
felületen van. Ez az érték lejtőn állva más lehet. Emelkedőn való elinduláskor
töltsön még rá üzemanyagot.)
nElektromágneses hullámok
lA hibrid gépjárművekben található nagyfeszültségű alkatrészek és vezeté-
kek elektromágneses árnyékolással vannak ellátva, így megközelítőleg
ugyanolyan mennyiségű elektromágneses sugárzást bocsátanak ki, mint a
hagyományos, benzinnel működő gépjárművek vagy az otthoni elektronikus
berendezések.
lEgyes idegen gyártmányú rádióalkatrészekben gépjárműve hangzásbeli za-
vart okozhat.
nHibrid akkumulátor (hajtóakkumulátor)
A hibrid akkumulátor (hajtóakkumulátor) élettartama korlátozott. A hibrid ak-
kumulátor (hajtóakkumulátor) élettartama a vezetési stílus és a vezetési felté-
telek függvényében változhat.
nMegfelelőségi nyilatkozat
Ez a modell teljesíti az ECE100 (akkumulátorral működő elektromos gépjár-
<0050012600590048004e00030045004c005d00570052005100560069004a0044000c00030048004f011800740055006900560003004b004c004700550052004a00700051004e004c0045005200460056006900570069005600550044000300590052005100
440057004e0052005d00790003004e007c0059004800570048[lményeit.

831-2. Hibrid rendszer
1
Biztonság és védelem
VIGYÁZAT!
nNagyfeszültséggel kapcsolatos biztonsági figyelmeztetések
A gépjármű nagyfeszültségű egyenáramú és váltóáramú rendszerekkel, vala-
mint egy 12 V-os rendszerrel rendelkezik. Az egyenáramú és a váltóáramú
nagyfeszültség nagyon veszélyes, és súlyos vagy halálos kimenetelű égési
sérüléseket, illetve áramütést okozhat.
lSoha ne érintse meg, szerelje szét, távolítsa el vagy cserélje ki a nagyfe-
szültségű alkatrészeket, vezetékeket vagy azok csatlakozóit.
lMivel a hibrid rendszer nagyfeszültséggel üzemel, beindulás után felmeleg-
szik. Legyen óvatos a nagyfeszültség és a magas hőmérséklet miatt, és
mindig tartsa be a figyelmeztető címkéken lévő figyelmeztetéseket.
nKözúti balesetre vonatkozó figyelmeztetések
A súlyos vagy halálos sérülések veszélyének csökkentése érdekében ügyel-
jen a következő figyelmeztetések betartására:
lHúzódjon le a gépjárművel az útról, működtesse a rögzítőféket, kapcsolja a
sebességváltó kart P helyzetbe, és kapcsolja ki a hibrid rendszert.
lNe érintse meg a nagyfeszültségű alkatrészeket, vezetékeket vagy csatla-
kozókat.
lHa az elektromos vezetékek hozzáérnek a gépjármű belsejéhez vagy kül-
sejéhez, akkor fennáll az áramütés veszélye. Soha ne érintse meg a sza-
baddá vált vezetékeket.
lHa folyadékszivárgás fordul elő, ne érjen hozzá a folyadékhoz, mert lehetsé-
ges, hogy az a hibrid akkumulátorból (hajtóakkumulátorból) származó, erő-
sen lúgos elektrolit. Ha bőrére vagy szemébe kerül, azonnal mossa le bő víz-
zel, vagy lehetőség szerint bórsavas oldattal. Sürgősen forduljon orvoshoz.
lHa tűz üt ki a hibrid gépjárműben, akkor a lehető leghamarabb hagyja el a
gépjárművet. Soha ne használjon olyan tűzoltó készüléket, amely nem
elektromos tűz oltására szolgál. Kis mennyiségű víz alkalmazása is veszé-
lyes lehet.
lHa gépjárművét vontatni kell, mindkét első kerék (kétkerék-meghajtású mo-
delleknél) vagy mind a négy kerék (összkerékmeghajtású modelleknél)
megemelésével tegye. Ha a vontatás során a villanymotorhoz (hajtómotor-
hoz) kapcsolódó kerekek érintkeznek a talajjal, akkor a motor még mindig
termelhet áramot. Tüzet okozhatnak. (468. o.)
lGondosan vizsgálja át a talajt a gépjármű alatt. Ha folyadékszivárgás nyo-
mát látja a talajon, akkor lehetséges, hogy megsérült az üzemanyagrend-
szer. Amint lehet, hagyja el a gépjárművet.
lSoha ne kísérelje meg kinyitni a hátsó
ülés alatt lévő szervizcsatlakozó nyílá-
sát. A nagyfeszültségű szervizcsatlako-
zóra csak a gépjármű szervizelése során
van szükség.

841-2. Hibrid rendszer
VIGYÁZAT!
nHibrid akkumulátor (hajtóakkumulátor)
lSoha ne adja el, adja át másnak vagy módosítsa a hibrid akkumulátort. A
balesetek megelőzése érdekében a leselejtezett gépjárművekből eltávolított
hibrid akkumulátorokat a megfelelő gyűjtőhelyen kell leadni, azaz hivatalos
Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel
és felszereléssel rendelkező szakembernél. Ne selejtezze ki az akkumulá-
tort önállóan.
Az akkumulátor megfelelő begyűjtésének elmulasztása a következő, halál-
lal vagy súlyos sérüléssel járó esetekhez vezethet:
• A hibrid akkumulátor illegális kiselejtezése, szemétbe dobása veszélyes
a környezetre, ha valaki megérintheti a nagyfeszültségű alkatrészeket,
és áramütést szenvedhet.
• A hibrid akkumulátort kizárólag az Ön gépjárművében való használatra
szánták. Ha a hibrid akkumulátort gépjárművén kívül használja vagy mó-
dosítja, baleset, pl. áramütés, hő- és füstképződés, robbanás és elektro-
litszivárgás történhet.
Gépjárműve eladásakor vagy használatra való átadásakor rendkívül nagy
a baleset lehetősége, mert a gépjárművet átvevő személy nem biztos,
hogy tudatában van ezeknek a veszélyeknek.
lHa a gépjárművet a hibrid akkumulátor eltávolítása nélkül vonják ki a forga-
lomból, a nagyfeszültségű alkatrészek, vezetékek vagy kapcsolók érintése
súlyos áramütést okozhat. Amennyiben ki kell selejteznie gépjárművét, a
hibrid akkumulátor megsemmisítését bízza hivatalos Toyota márkakereske-
désre, szervizre vagy más, megfelelő képesítéssel és felszereléssel rendel-
kező szakemberre. Amennyiben a hibrid akkumulátort nem szakszerűen se-
lejtezik ki, az súlyos sérüléssel vagy halállal járó áramütést okozhat.
FIGYELEM
nHibrid akkumulátor (hajtóakkumulátor) szellőzők
lNe helyezzen be olyan tárgyakat, amelyek elzárhatnák a szellőzőket. A hib-
rid akkumulátor (hajtóakkumulátor) túlmelegedhet és károsodhat.
lRendszeresen tisztítsa a szellőzőket, hogy megelőzze a hibrid akkumulátor
(hajtóakkumulátor) túlmelegedését.
lÜgyeljen arra, hogy ne érje víz vagy szennyeződés a szellőzőnyílásokat,
mivel az rövidzárlatot és a hibrid akkumulátor (hajtóakkumulátor) károsodá-
sát okozhatja.
lNe szállítson nagy mennyiségű vizet (pl. vízhűtő tartályokat) a gépjárműben.
Víz hatására a hibrid akkumulátor (hajtóakkumulátor) károsodhat. Ellenőriz-
tesse a gépjárművet hivatalos Toyota márkakereskedésben, szervizben vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.

85
1
1-3. Riasztórendszer
Biztonság és védelem
Indításgátló rendszer
A motorindító gomb kikapcsolá-
sát követően a visszajelző lámpa
villogása jelzi, hogy a rendszer
működik.
A motorindító gomb ACCESSO-
RY vagy ON módba kapcsolását
követően a visszajelző lámpa vil-
logásának megszűnése jelzi,
hogy a rendszer kikapcsolása
megtörtént.
nA rendszer karbantartása
A gépjármű karbantartást nem igénylő indításgátló rendszerrel felszerelt.
nA rendszer hibás működését kiváltó tényezők
lHa a kulcs feje fémtárggyal érintkezik
lHa a kulcs egy másik gépjármű biztonsági rendszerének közelébe kerül
vagy hozzáér ahhoz (beépített transzponderchippel ellátott kulcshoz)
A gépjármű kulcsa beépített válaszjeladó chippel ellátott, amely
megakadályozza a hibrid rendszer indítását, ha a kulcsot előző-
leg nem regisztrálták a gépjármű fedélzeti számítógépén.
Soha ne hagyja a kulcsokat a gépjárműben, ha kiszáll.
Ez a rendszer a gépjárműtolvajok akadályozására szolgál, de nem ga-
rantál tökéletes védelmet mindenféle gépjárműtolvajlással szemben.

861-3. Riasztórendszer

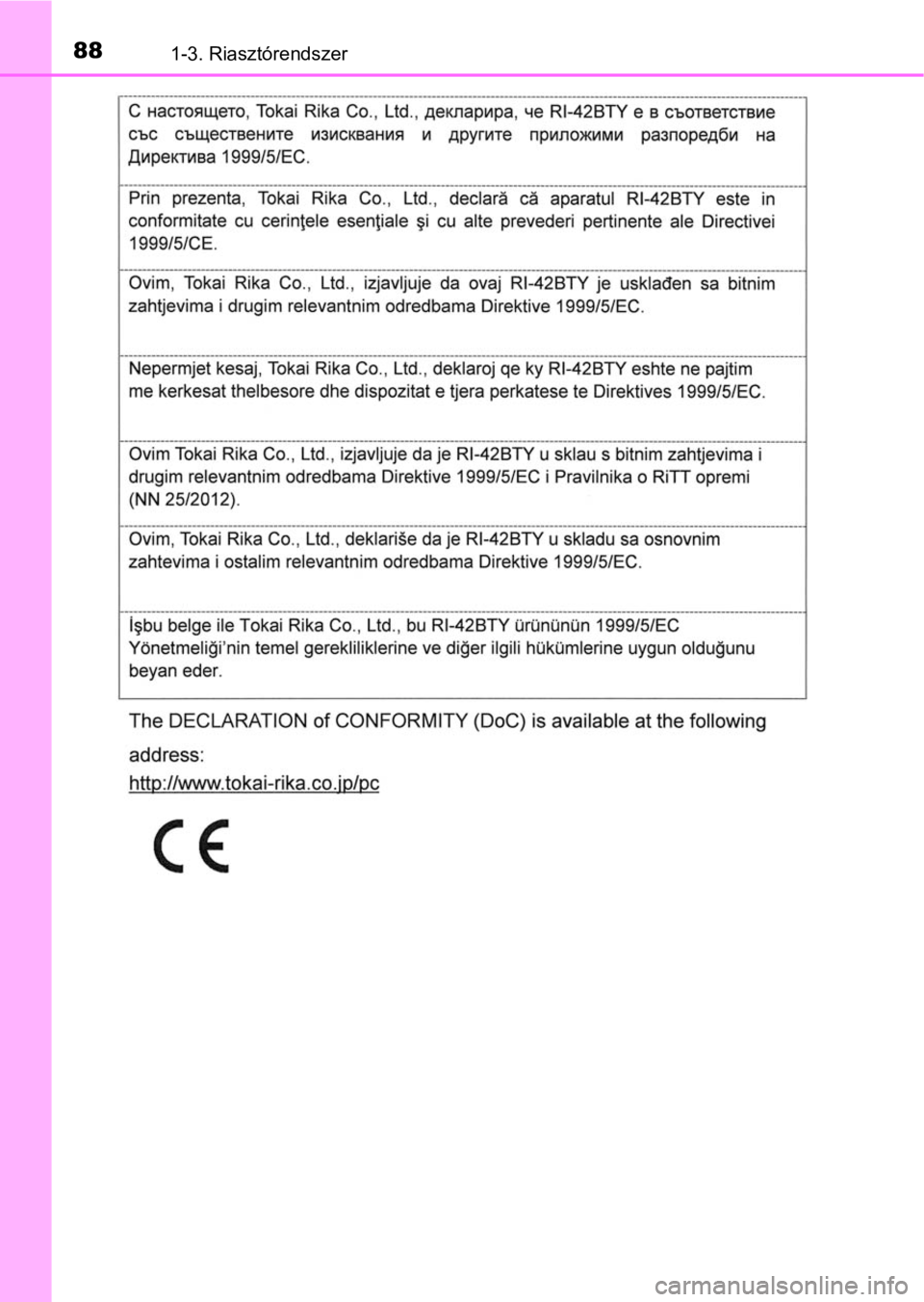

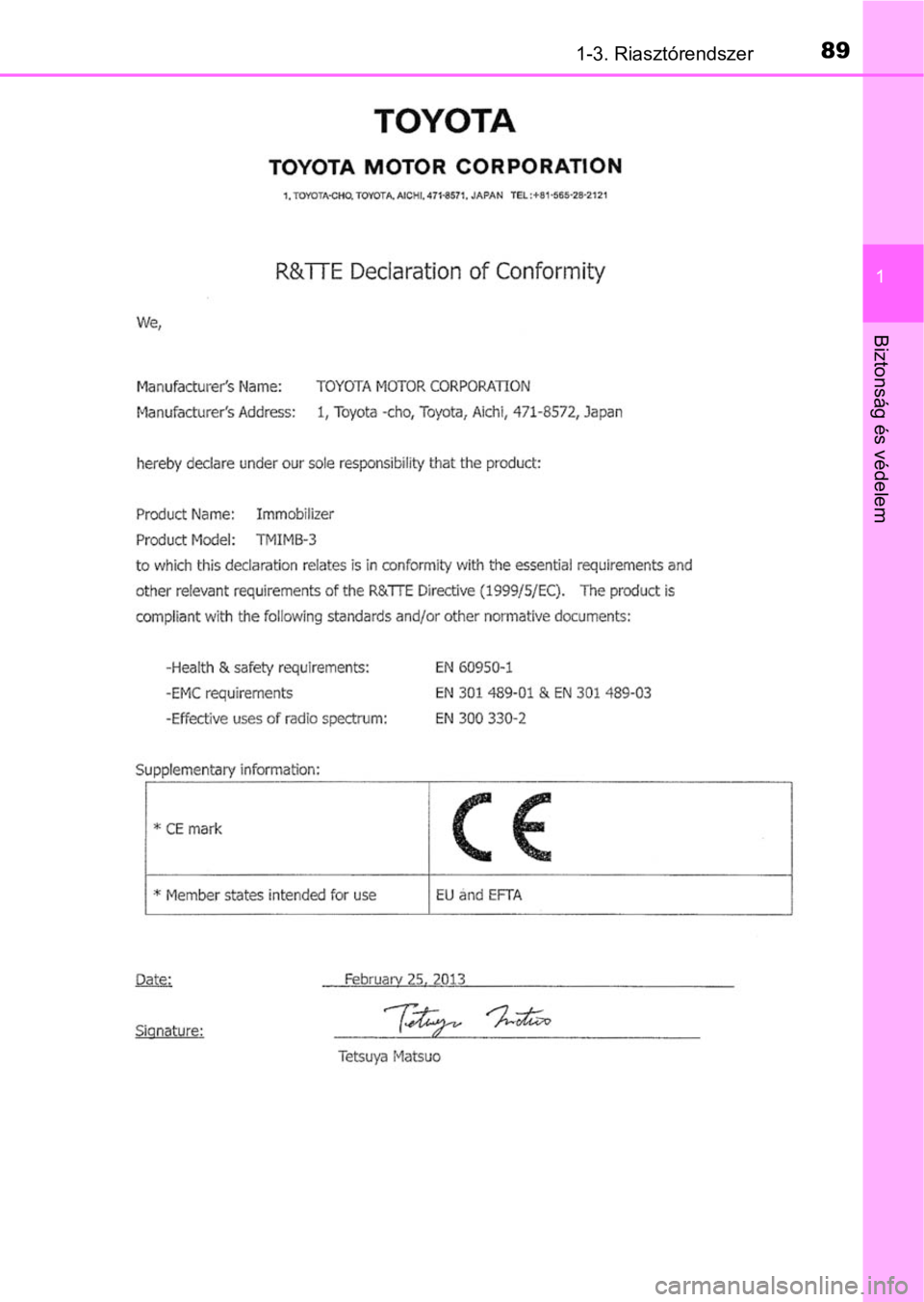

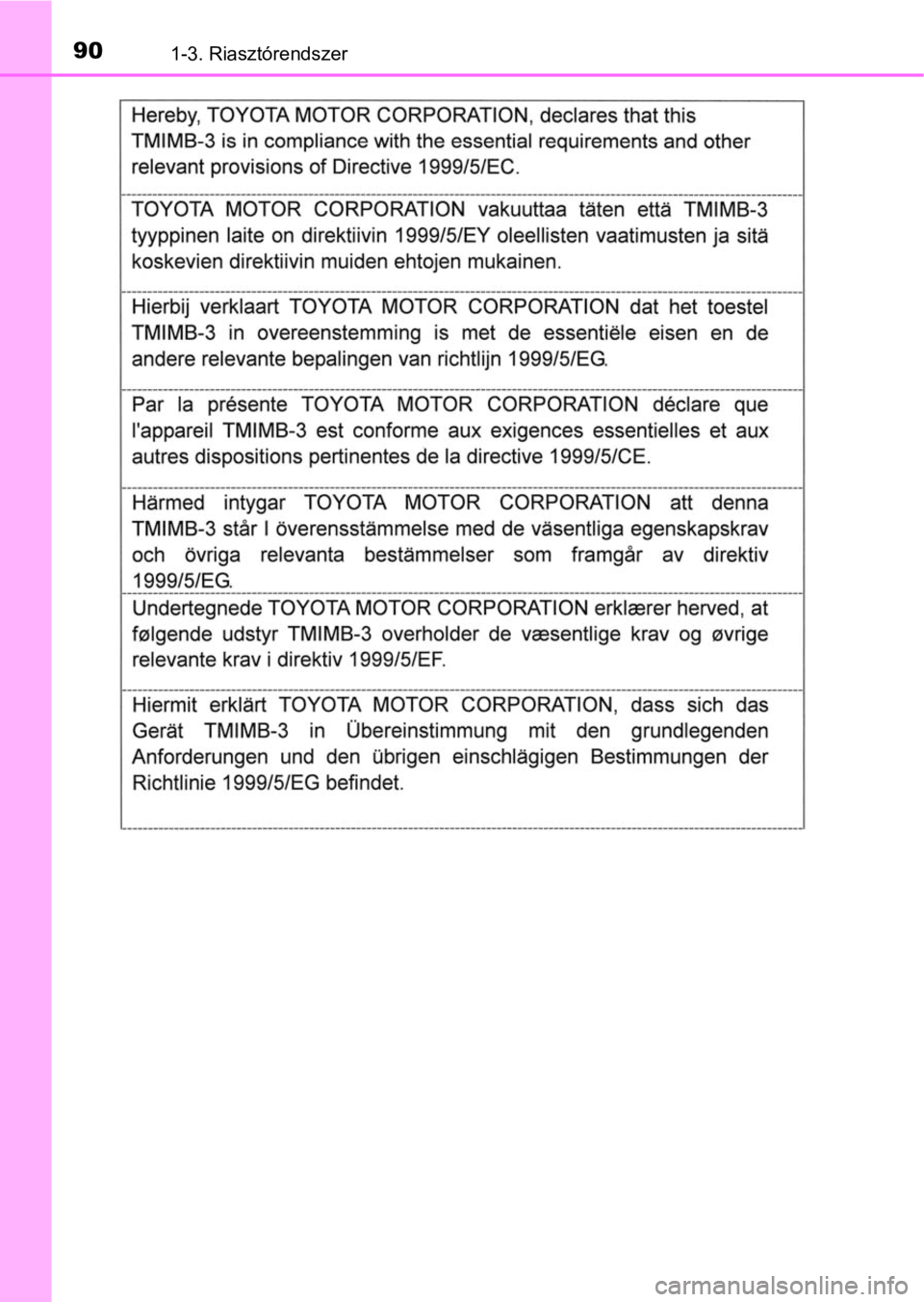

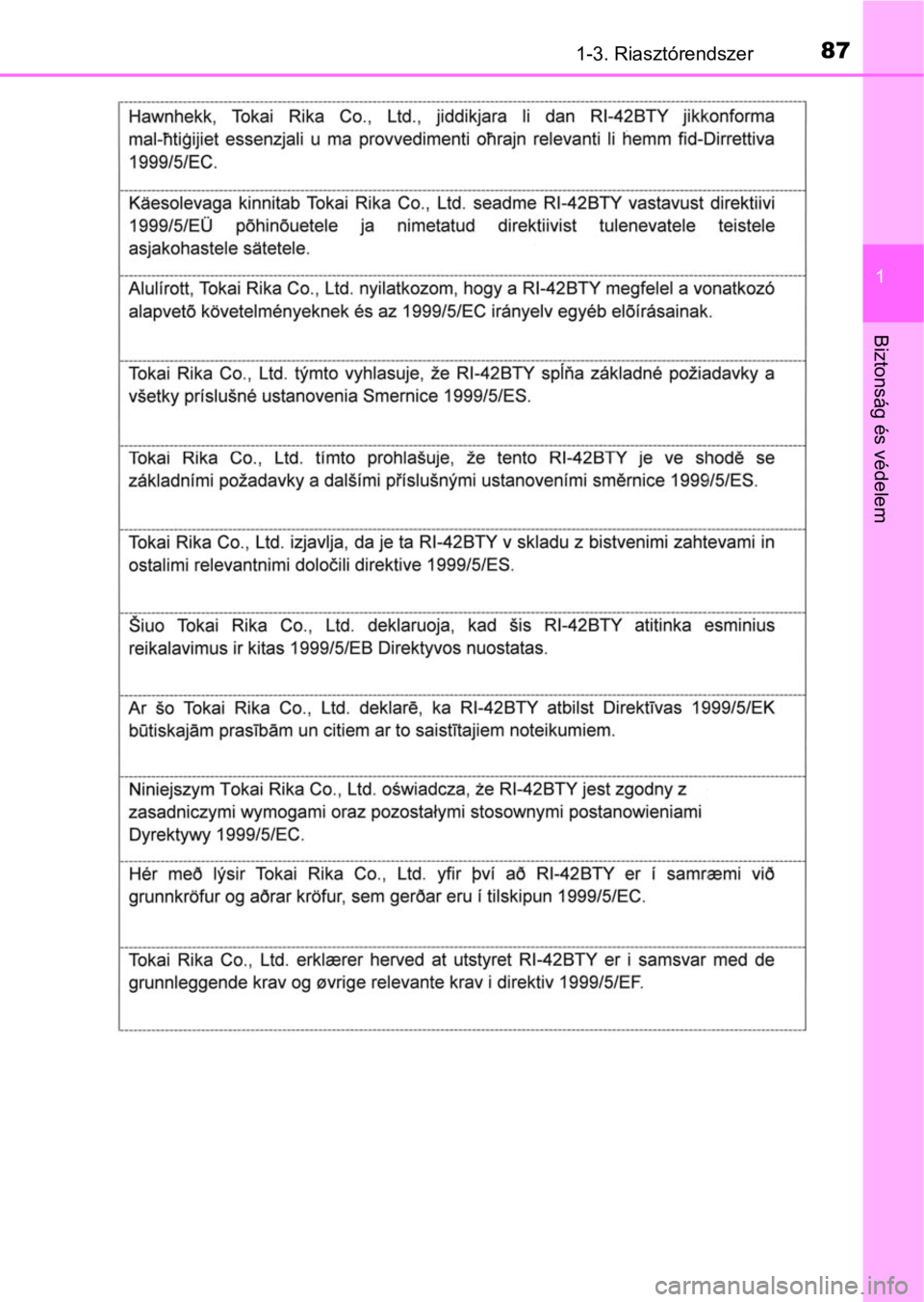

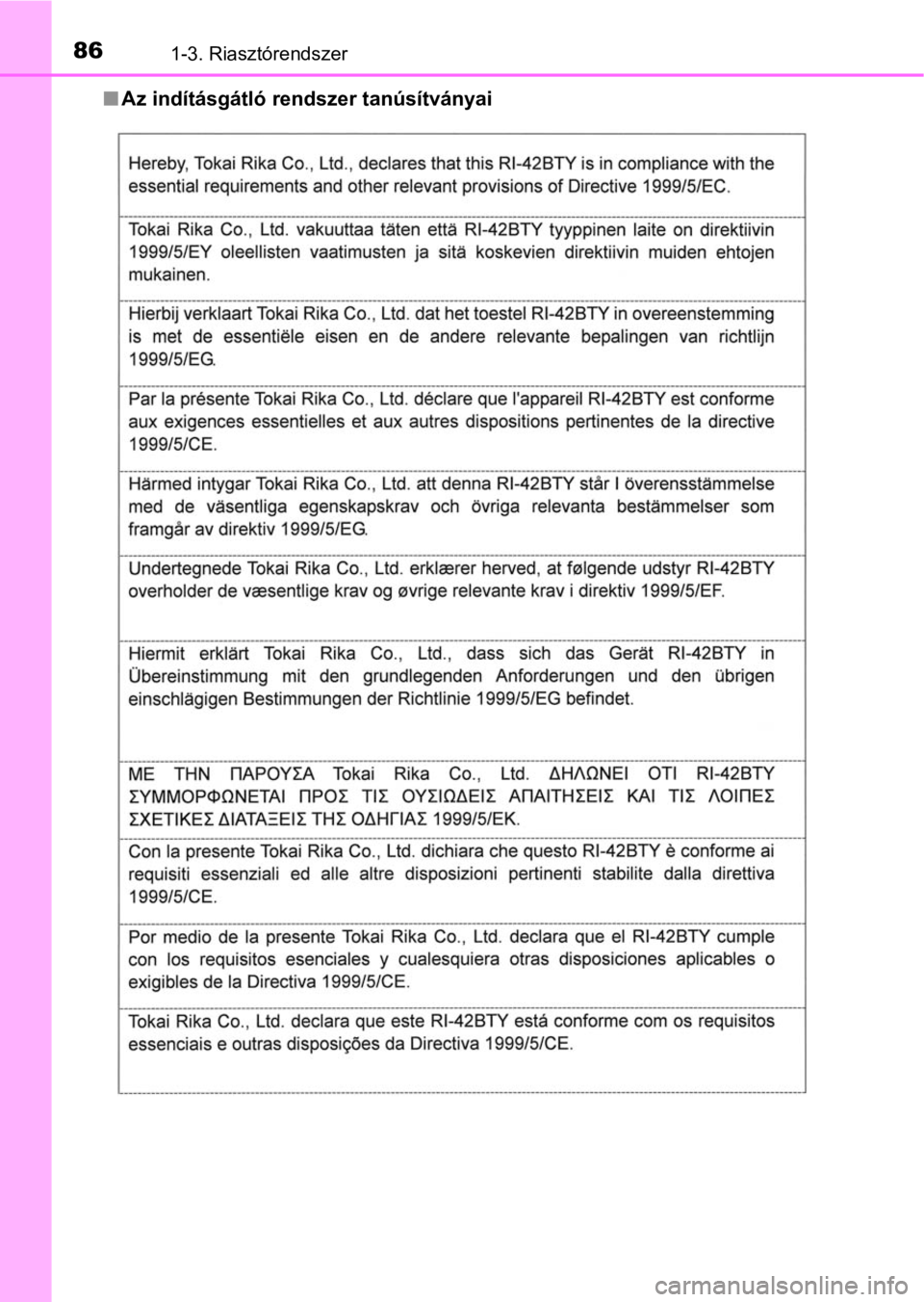

nAz indításgátló rendszer tanúsítványai

871-3. Riasztórendszer
1
Biztonság és védelem

881-3. Riasztórendszer

891-3. Riasztórendszer
1
Biztonság és védelem

901-3. Riasztórendszer
