101
2Műszercsoport
2. A műszercsoport
Figyelmeztető lámpák és
visszajelző lámpák........... 102
Mérőműszerek és
kijelzők ............................. 106
Többfunkciós információs
kijelző.............................. 110
Energiamonitor/
fogyasztás képernyő........ 114

1022. A műszercsoport
Figyelmeztető lámpák és visszajelző
lámpák
A mérőműszerek által használt mértékegységek és néhány visszajelző
lámpa országtól függően eltérőek lehetnek.
A műszercsoporton és a középkonzolon található figyelmeztető
lámpák és visszajelző lámpák a gépjármű különböző rendszerei-
nek állapotáról tájékoztatják a vezetőt.
Magyarázatként a következő ábra az összes figyelmeztető lám-
pát és visszajelző lámpát felvonultatja.

1032. A műszercsoport
2
A műszercsoport
A figyelmeztető lámpák a gépjármű különböző rendszereinek meghi-
básodását jelzik.
*1: Ha a motorindító gombot ON módba kapcsolja, a figyelmeztető lámpák ki-
gyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány má-
sodperc múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha a fi-
gyelmeztető lámpák nem kezdenek el világítani, vagy nem alszanak ki, az
valamely rendszer meghibásodására utal. Ellenőriztesse a gépjárművet hi-
vatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő ké-
<005300480056007400570070005600560048004f000300700056000300490048004f0056005d004800550048004f0070005600560048004f000300550048005100470048004f004e0048005d011800030056005d0044004e00480050004500480055005100
70004f0011[
*2: A lámpa villogása működési hibát jelez.
*3: A középkonzolon világít a lámpa.

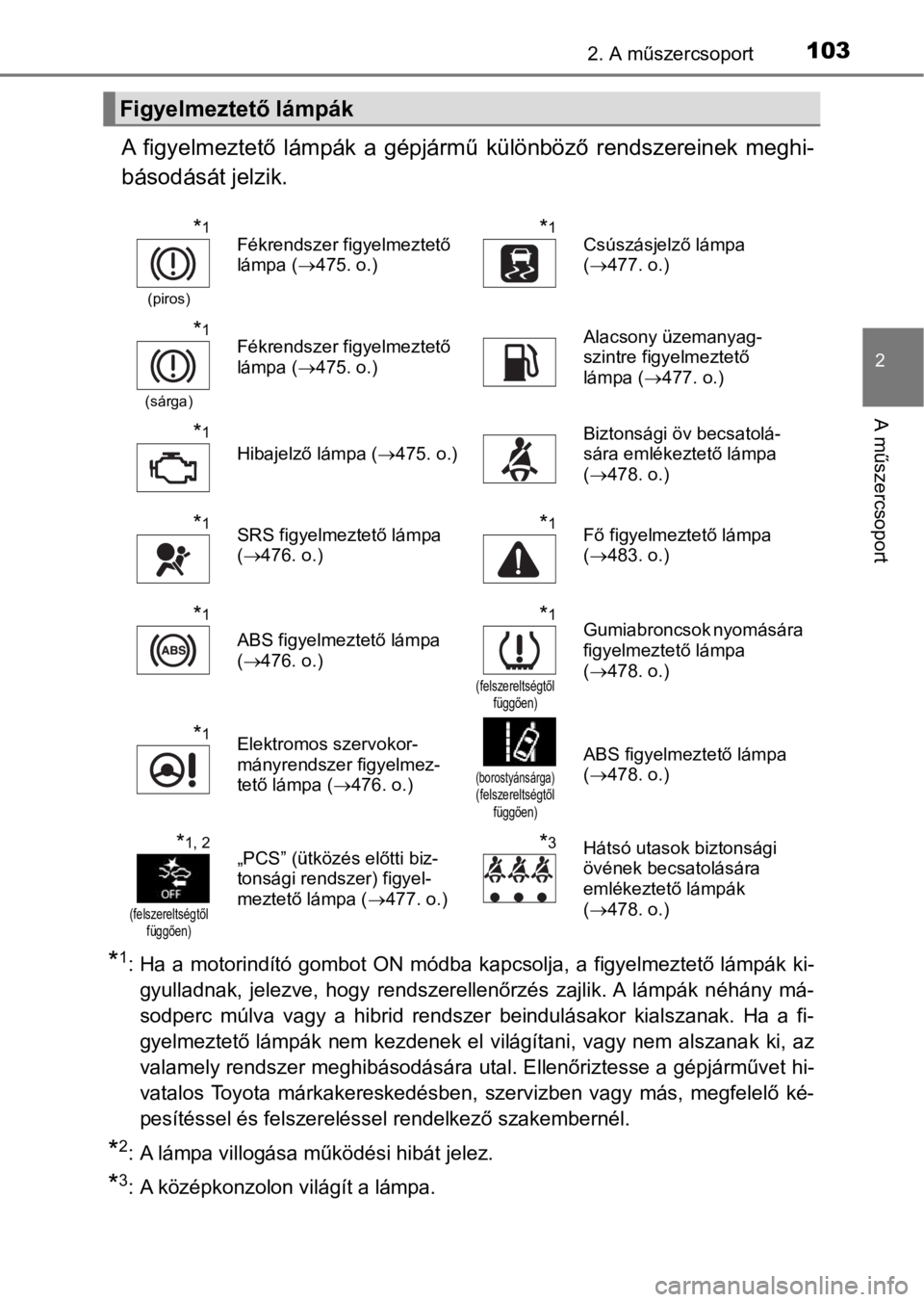

Figyelmeztető lámpák
*1
(piros)
Fékrendszer figyelmeztető
lámpa (475. o.)*1Csúszásjelző lámpa
(477. o.)
*1
(sárga)
Fékrendszer figyelmeztető
lámpa (475. o.)Alacsony üzemanyag-
szintre figyelmeztető
lámpa (477. o.)
*1
Hibajelző lámpa (475. o.)Biztonsági öv becsatolá-
sára emlékeztető lámpa
(478. o.)
*1SRS figyelmeztető lámpa
(476. o.)*1Fő figyelmeztető lámpa
(483. o.)
*1
ABS figyelmeztető lámpa
(476. o.)
*1
(felszereltségtől
függően)
Gumiabroncsok nyomására
figyelmeztető lámpa
(478. o.)
*1Elektromos szervokor-
mányrendszer figyelmez-
tető lámpa (476. o.)
(borostyánsárga)(felszereltségtől
függően)
ABS figyelmeztető lámpa
(478. o.)
*1, 2
(felszereltségtől
függően)
„PCS” (ütközés előtti biz-
tonsági rendszer) figyel-
meztető lámpa (477. o.)*3Hátsó utasok biztonsági
övének becsatolására
emlékeztető lámpák
(478. o.)

1042. A műszercsoport
A visszajelző lámpák a gépjármű különböző rendszereinek üzemálla-
potáról tájékoztatják a vezetőt.

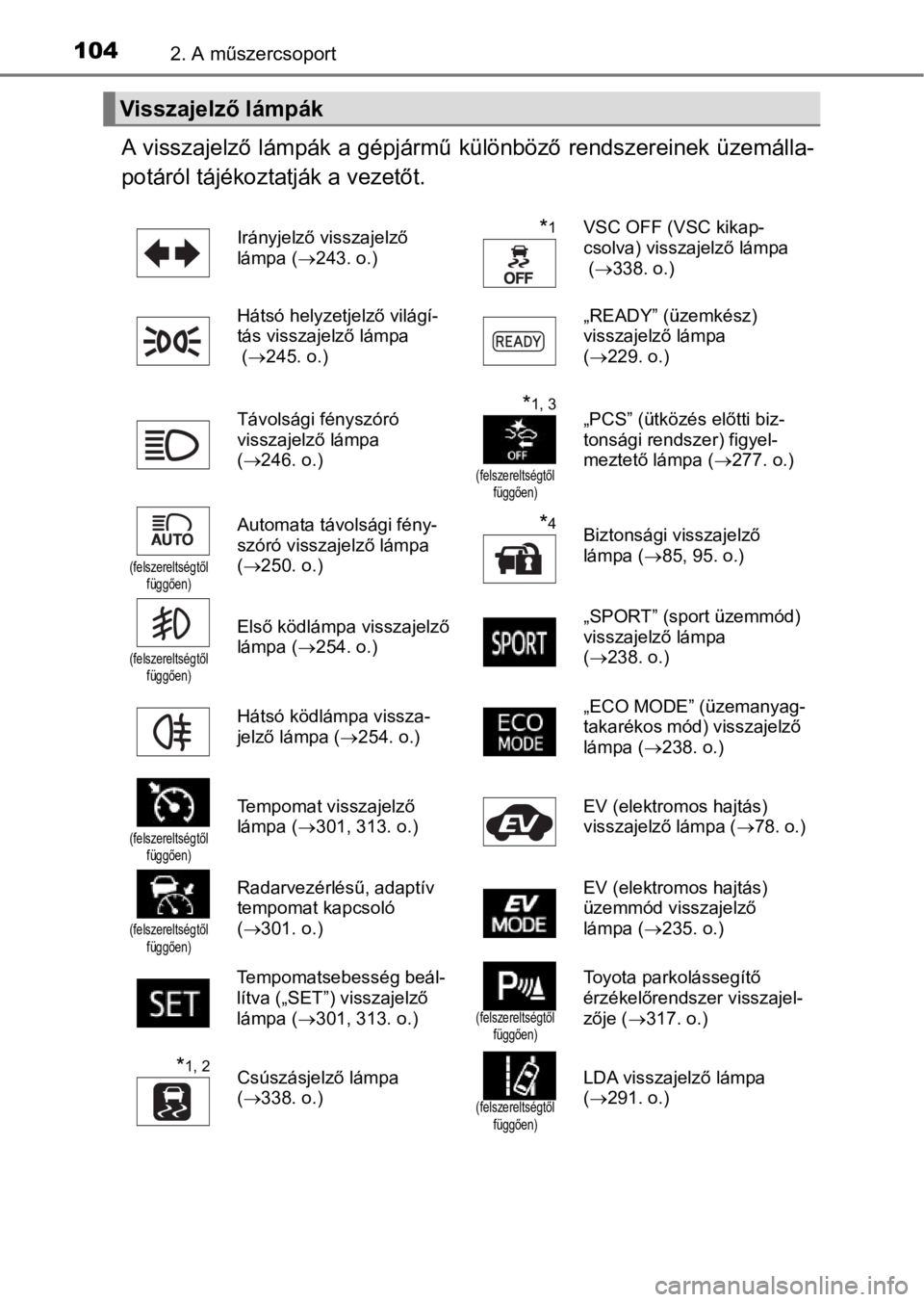

Visszajelző lámpák
Irányjelző visszajelző
lámpa (243. o.)*1VSC OFF (VSC kikap-
csolva) visszajelző lámpa
(338. o.)
Hátsó helyzetjelző világí-
tás visszajelző lámpa
(245. o.)„READY” (üzemkész)
visszajelző lámpa
(229. o.)
Távolsági fényszóró
visszajelző lámpa
(246. o.)
*1, 3
(felszereltségtől
függően)
„PCS” (ütközés előtti biz-
tonsági rendszer) figyel-
meztető lámpa (277. o.)
(felszereltségtől
függően)
Automata távolsági fény-
szóró visszajelző lámpa
(250. o.)*4Biztonsági visszajelző
lámpa (85, 95. o.)
(felszereltségtől
függően)
Első ködlámpa visszajelző
lámpa (254. o.)„SPORT” (sport üzemmód)
visszajelző lámpa
(238. o.)
Hátsó ködlámpa vissza-
jelző lámpa (254. o.)„ECO MODE” (üzemanyag-
takarékos mód) visszajelző
lámpa (238. o.)
(felszereltségtől
függően)
Tempomat visszajelző
lámpa (301, 313. o.)EV (elektromos hajtás)
visszajelző lámpa (78. o.)
(felszereltségtől
függően)
Radarvezérlésű, adaptív
tempomat kapcsoló
(301. o.) EV (elektromos hajtás)
üzemmód visszajelző
lámpa (235. o.)
Tempomatsebesség beál-
lítva („SET”) visszajelző
lámpa (301, 313. o.)
(felszereltségtől
függően)
Toyota parkolássegítő
érzékelőrendszer visszajel-
zője (317. o.)
*1, 2Csúszásjelző lámpa
(338. o.)
(felszereltségtől
függően)
LDA visszajelző lámpa
(291. o.)

1052. A műszercsoport
2
A műszercsoport
*1: Ha a motorindító gombot ON módba kapcsolja, a figyelmeztető lámpák kigyul-
ladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány másodperc
múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha a figyelmeztető
lámpák nem kezdenek el világítani, vagy nem alszanak ki, az valamely rend-
szer meghibásodására utal. Ellenőriztesse a gépjárművet hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszerelés-
sel rendelkező szakembernél.
*2: A lámpa villogása a rendszer működését jelzi.
*3: A lámpa a rendszer kikapcsolásakor világítani kezd.
*4: A középkonzolon világít a lámpa.
*5: Amikor a külső hőmérséklet 3C (37F) vagy alacsonyabb, a visszajelzőlámpa
kb. 10 másodpercig villog, azután égve marad.
*6: A működés visszaigazolására a BSM külső visszapillantó tükrökbe épített
visszajelző lámpái a következő helyzetekben világítanak:
• A motorindító gomb ON módba kapcsolásakor, miközben a rendszer bekap-
csolt állapotban van.
• A rendszer bekapcsolásakor, miközben a motorindító gomb ON módban van.
Ha a rendszer megfelelően működik, a BSM külső visszapillantó tükrökbe épí-
tett visszajelző lámpái néhány másodperc múlva kialszanak.
Ha a BSM külső visszapillantó tükrökbe épített visszajelző lámpái nem világíta-
nak, vagy nem alszanak ki, az a rendszer hibás működésére utalhat. Ebben az
esetben ellenőriztesse a gépjárművet hivatalos Toyota márkakereskedésben,
szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakembernél.
*7: A lámpa a külső visszapillantó tükrökön gyullad ki.

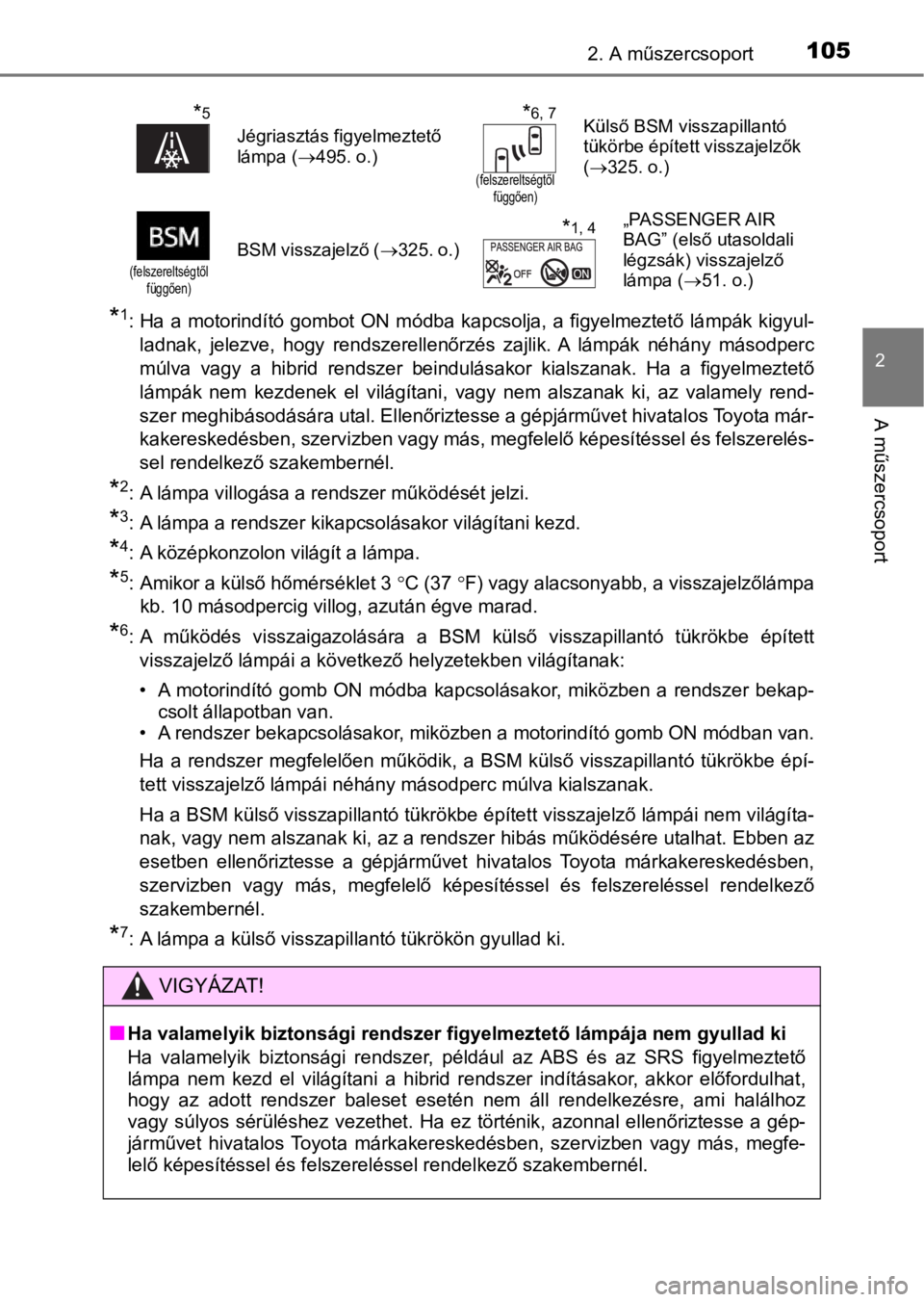

*5
Jégriasztás figyelmeztető
lámpa (495. o.)
*6, 7
(felszereltségtől
függően)
Külső BSM visszapillantó
tükörbe épített visszajelzők
(325. o.)
(felszereltségtől
függően)BSM visszajelző (325. o.)*1, 4„PASSENGER AIR
BAG” (első utasoldali
légzsák) visszajelző
lámpa (51. o.)
VIGYÁZAT!
nHa valamelyik biztonsági rendszer figyelmeztető lámpája nem gyullad ki
Ha valamelyik biztonsági rendszer, például az ABS és az SRS figyelmeztető
lámpa nem kezd el világítani a hibrid rendszer indításakor, akkor előfordulhat,
hogy az adott rendszer baleset esetén nem áll rendelkezésre, ami halálhoz
vagy súlyos sérüléshez vezethet. Ha ez történik, azonnal ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedésben, szervizben vagy más, megfe-
lelő képesítéssel és felszereléssel rendelkező szakembernél.

1062. A műszercsoport

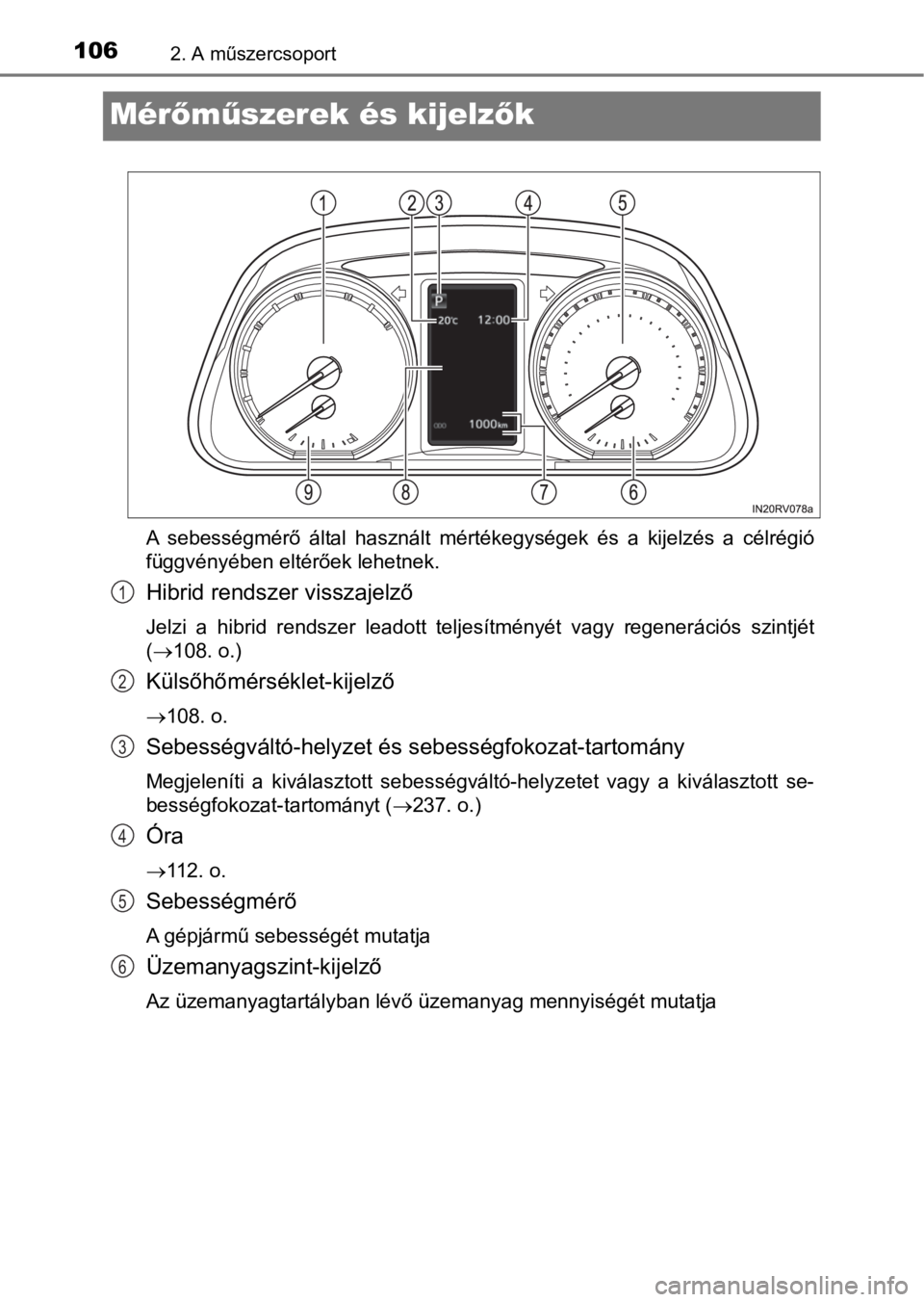

Mérőműszerek és kijelzők
A sebességmérő által használt mértékegységek és a kijelzés a célrégió
függvényében eltérőek lehetnek.
Hibrid rendszer visszajelző
Jelzi a hibrid rendszer leadott teljesítményét vagy regenerációs szintjét
(108. o.)
Külsőhőmérséklet-kijelző
108. o.
Sebességváltó-helyzet és sebességfokozat-tartomány
Megjeleníti a kiválasztott sebességváltó-helyzetet vagy a kiválasztott se-
bességfokozat-tartományt (237. o.)
Óra
112. o.
Sebességmérő
A gépjármű sebességét mutatja
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja
1
2
3
4
5
6

1072. A műszercsoport
2
A műszercsoport
Kilométerszámláló, napi kilométer számláló, műszerfal-világítás
fényerősség-szabályozó kijelző
Kilométer-számláló:
A gépjárművel megtett teljes távolságot mutatja
Napi kilométer-számláló:
A gépjárművel a mérőműszer legutolsó nullázása óta megtett távolságot
jeleníti meg. Az „A” és „B” napi kilométer-számlálók segítségével egymás-
tól függetlenül különböző távolságokat mérhet és jeleníthet meg.
Műszercsoport-világításszabályozás:
Megjeleníti a műszerfal-világítás fényerejét, amely beállítható.

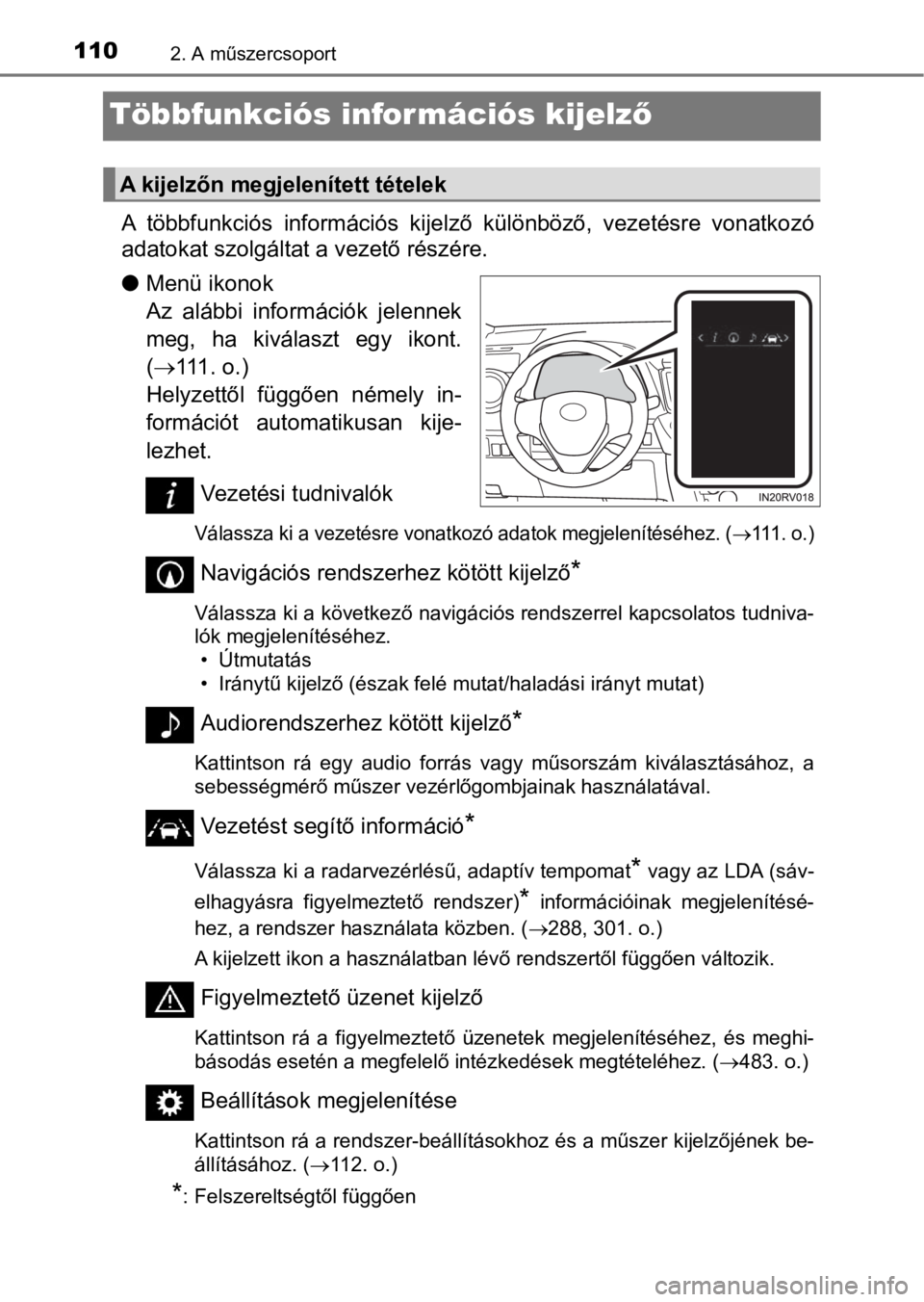

Többfunkciós információs kijelző
A vezetőt különféle vezetéssel kapcsolatos adatokkal látja el (110. o.
Motorhűtőfolyadék-hőmérsékletkijelző
A motor-hűtőfolyadék hőmérsékletét mutatja

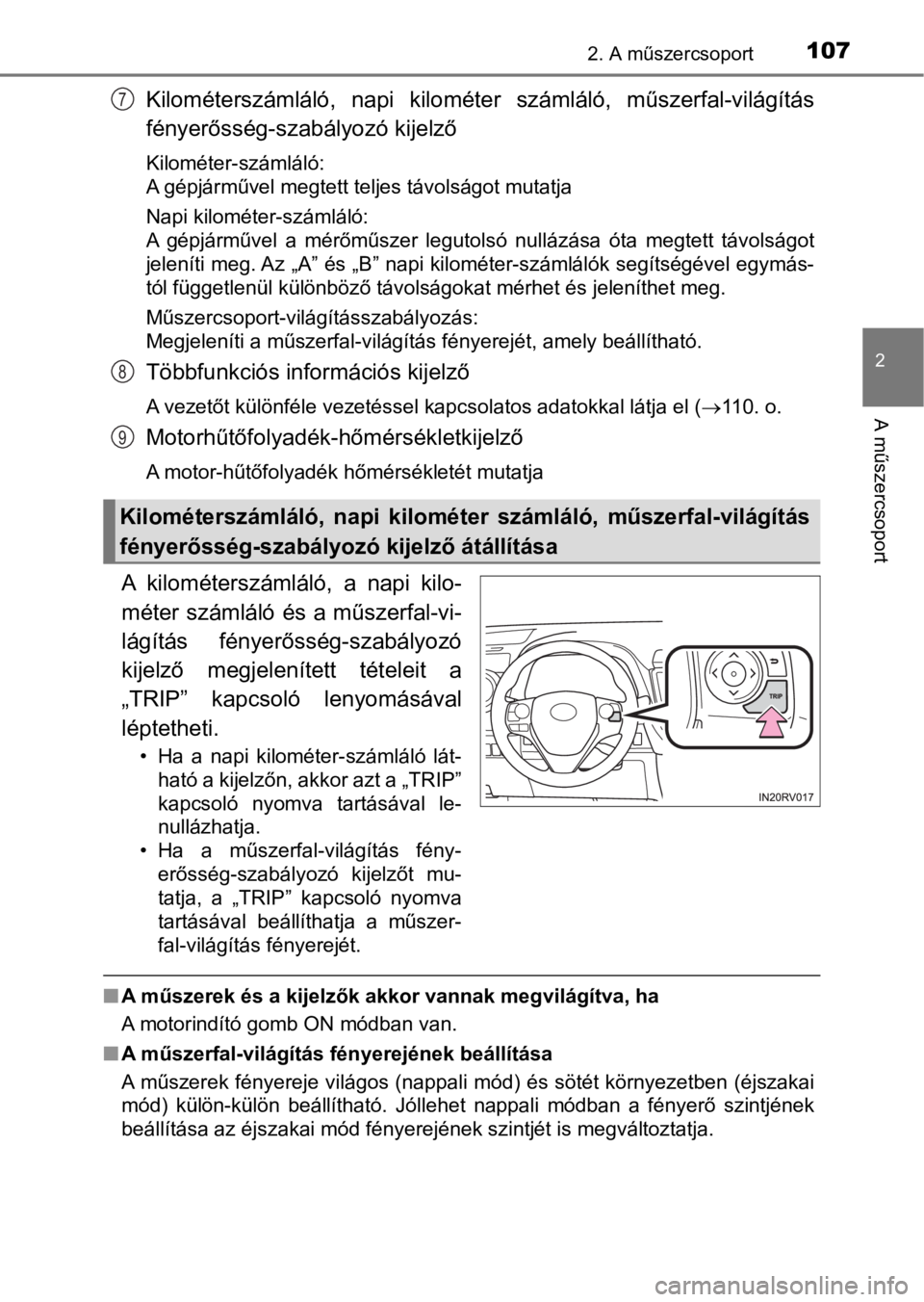

A kilométerszámláló, a napi kilo-
méter számláló és a műszerfal-vi-
lágítás fényerősség-szabályozó
kijelző megjelenített tételeit a
„TRIP” kapcsoló lenyomásával
léptetheti.
• Ha a napi kilométer-számláló lát-
ható a kijelzőn, akkor azt a „TRIP”
kapcsoló nyomva tartásával le-
nullázhatja.
• Ha a műszerfal-világítás fény-
erősség-szabályozó kijelzőt mu-
tatja, a „TRIP” kapcsoló nyomva
tartásával beállíthatja a műszer-
fal-világítás fényerejét.
nA műszerek és a kijelzők akkor vannak megvilágítva, ha
A motorindító gomb ON módban van.
nA műszerfal-világítás fényerejének beállítása
A műszerek fényereje világos (nappali mód) és sötét környezetben (éjszakai
mód) külön-külön beállítható. Jóllehet nappali módban a fényerő szintjének
beállítása az éjszakai mód fényerejének szintjét is megváltoztatja.
Kilométerszámláló, napi kilométer számláló, műszerfal-világítás
fényerősség-szabályozó kijelző átállítása
7
8
9

1082. A műszercsoport

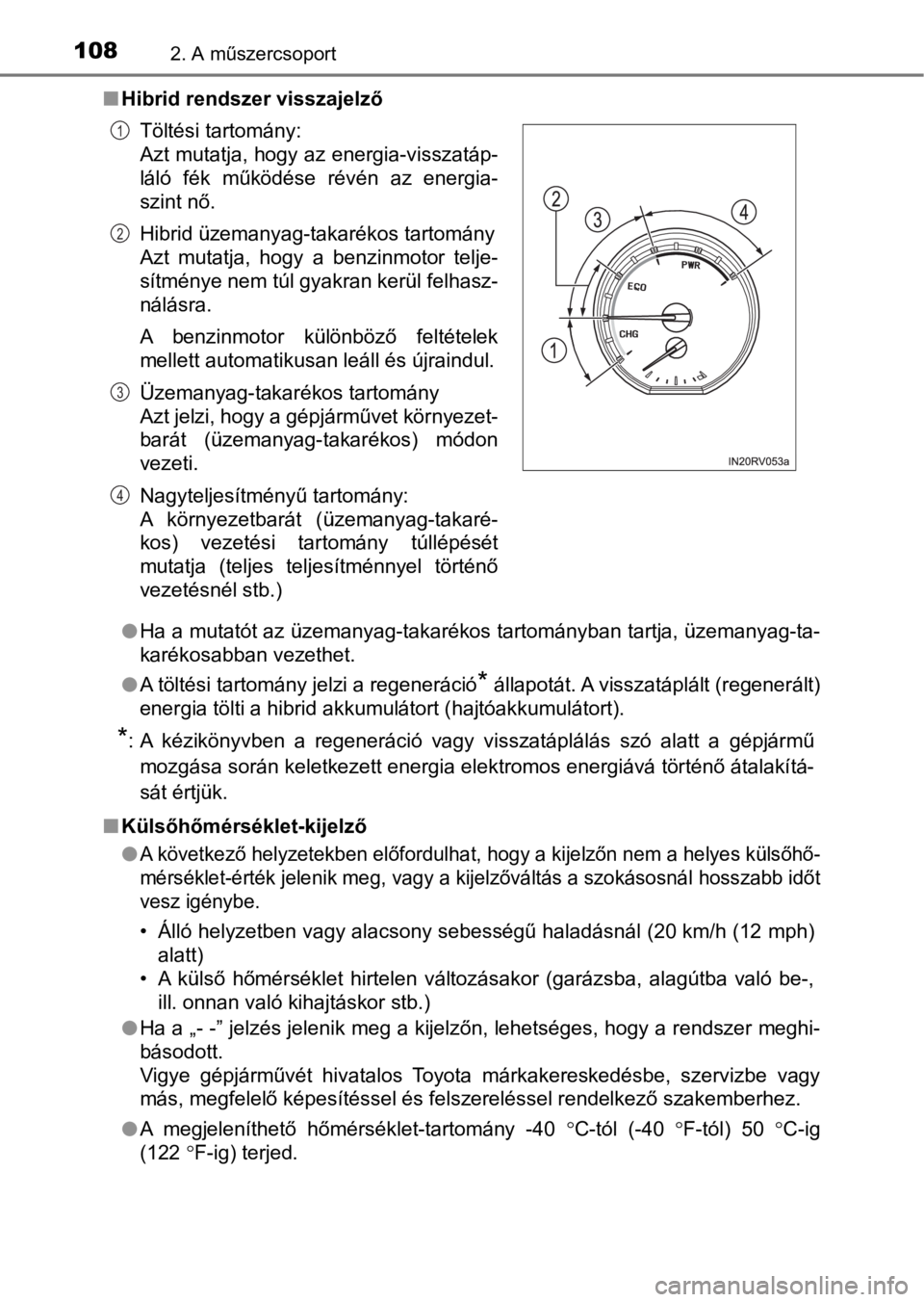

nHibrid rendszer visszajelző
lHa a mutatót az üzemanyag-takarékos tartományban tartja, üzemanyag-ta-
karékosabban vezethet.
lA töltési tartomány jelzi a regeneráció
* állapotát. A visszatáplált (regenerált)
energia tölti a hibrid akkumulátort (hajtóakkumulátort).
*: A kézikönyvben a regeneráció vagy visszatáplálás szó alatt a gépjármű
mozgása során keletkezett energia elektromos energiává történő átalakítá-
sát értjük.
nKülsőhőmérséklet-kijelző
l
A következő helyzetekben előfordulhat, hogy a kijelzőn nem a helyes külsőhő-
mérséklet-érték jelenik meg, vagy a kijelzőváltás a szokásosnál hosszabb időt
vesz igénybe.
• Álló helyzetben vagy alacsony sebességű haladásnál (20 km/h (12 mph)
alatt)
• A külső hőmérséklet hirtelen változásakor (garázsba, alagútba való be-,
ill. onnan való kihajtáskor stb.)
lHa a „- -” jelzés jelenik meg a kijelzőn, lehetséges, hogy a rendszer meghi-
básodott.
Vigye gépjárművét hivatalos Toyota márkakereskedésbe, szervizbe vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
lA megjeleníthető hőmérséklet-tartomány -40 C-tól (-40 F-tól) 50 C-ig
(122 F-ig) terjed. Töltési tartomány:
Azt mutatja, hogy az energia-visszatáp-
láló fék működése révén az energia-
szint nő.
Hibrid üzemanyag-takarékos tartomány
Azt mutatja, hogy a benzinmotor telje-
sítménye nem túl gyakran kerül felhasz-
nálásra.
A benzinmotor különböző feltételek
mellett automatikusan leáll és újraindul.
Üzemanyag-takarékos tartomány
Azt jelzi, hogy a gépjárművet környezet-
barát (üzemanyag-takarékos) módon
vezeti.
Nagyteljesítményű tartomány:
A környezetbarát (üzemanyag-takaré-
kos) vezetési tartomány túllépését
mutatja (teljes teljesítménnyel történő
vezetésnél stb.)
1
2
3
4

1092. A műszercsoport
2
A műszercsoport
nElőugró kijelző
Egyes helyzetekben előugró kijelző jelenik meg ideiglenesen a többfunkciós
információs kijelzőn.
<0024005d00030048004f01180058004a005500790003004e004c004d0048004f005d007000560003004900580051004e0046004c00790003004e004c0010000300700056000300450048004e00440053004600560052004f004b0044005700790011000300
0b[112. o.)
VIGYÁZAT!
nAz információs kijelző működése alacsony hőmérsékleten
A folyadékkristályos kijelző használata előtt várja meg, hogy felmelegedjen
az utastér. Rendkívüli hidegben előfordulhat, hogy a kijelző lassan működik,
és a kijelzőváltás lassabb a szokásosnál.
Például a sebességfokozat-váltást csak késve követi az új sebességfokozat
kijelzése. A késedelem miatt a vezető ismét alacsonyabb sebességfokozat-
ba kapcsolhat, ezzel gyors és túlzott motorfékezést, esetleg súlyos sérülés-
sel vagy halállal végződő balesetet okozhat.
FIGYELEM
nA motor és a motoralkatrészek károsodásának megelőzése érdekében
Ha a motorhűtőfolyadék-hőmérsékletkijelző mutatója a piros zónába ér (H),
a motor túlmelegedhet. Ebben az esetben azonnal álljon meg a gépjármű-
vel egy biztonságos helyen, és ellenőrizze a motort, miután az teljesen le-
hűlt. (540. o.)

1102. A műszercsoport
Többfunkciós információs kijelző
A többfunkciós információs kijelző különböző, vezetésre vonatkozó
adatokat szolgáltat a vezető részére.
lMenü ikonok
Az alábbi információk jelennek
meg, ha kiválaszt egy ikont.
(111. o.)
Helyzettől függően némely in-
formációt automatikusan kije-
lezhet.
Vezetési tudnivalók
Válassza ki a vezetésre vonatkozó adatok megjelenítéséhez. (111 . o . )
Navigációs rendszerhez kötött kijelző*
Válassza ki a következő navigációs rendszerrel kapcsolatos tudniva-
lók megjelenítéséhez.
• Útmutatás
• Iránytű kijelző (észak felé mutat/haladási irányt mutat)
Audiorendszerhez kötött kijelző*
Kattintson rá egy audio forrás vagy műsorszám kiválasztásához, a
<0056004800450048005600560070004a00500070005501180003005001260056005d00480055000300590048005d00700055004f0118004a005200500045004d0044004c00510044004e0003004b00440056005d00510069004f0044005700690059004400
4f0011[
Vezetést segítő információ*
Válassza ki a radarvezérlésű, adaptív tempomat* vagy az LDA (sáv-
elhagyásra figyelmeztető rendszer)
* információinak megjelenítésé-
hez, a rendszer használata közben. (288, 301. o.)
A kijelzett ikon a használatban lévő rendszertől függően változik.
Figyelmeztető üzenet kijelző
Kattintson rá a figyelmeztető üzenetek megjelenítéséhez, és meghi-
básodás esetén a megfelelő intézkedések megtételéhez. (483. o.)
Beállítások megjelenítése
Kattintson rá a rendszer-beállításokhoz és a műszer kijelzőjének be-
állításához. (112. o.)
*: Felszereltségtől függően
A kijelzőn megjelenített tételek
