TOYOTA RAV4 2016 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2016, Model line: RAV4, Model: TOYOTA RAV4 2016Pages: 752, tamaño PDF: 33.62 MB
Page 571 of 752

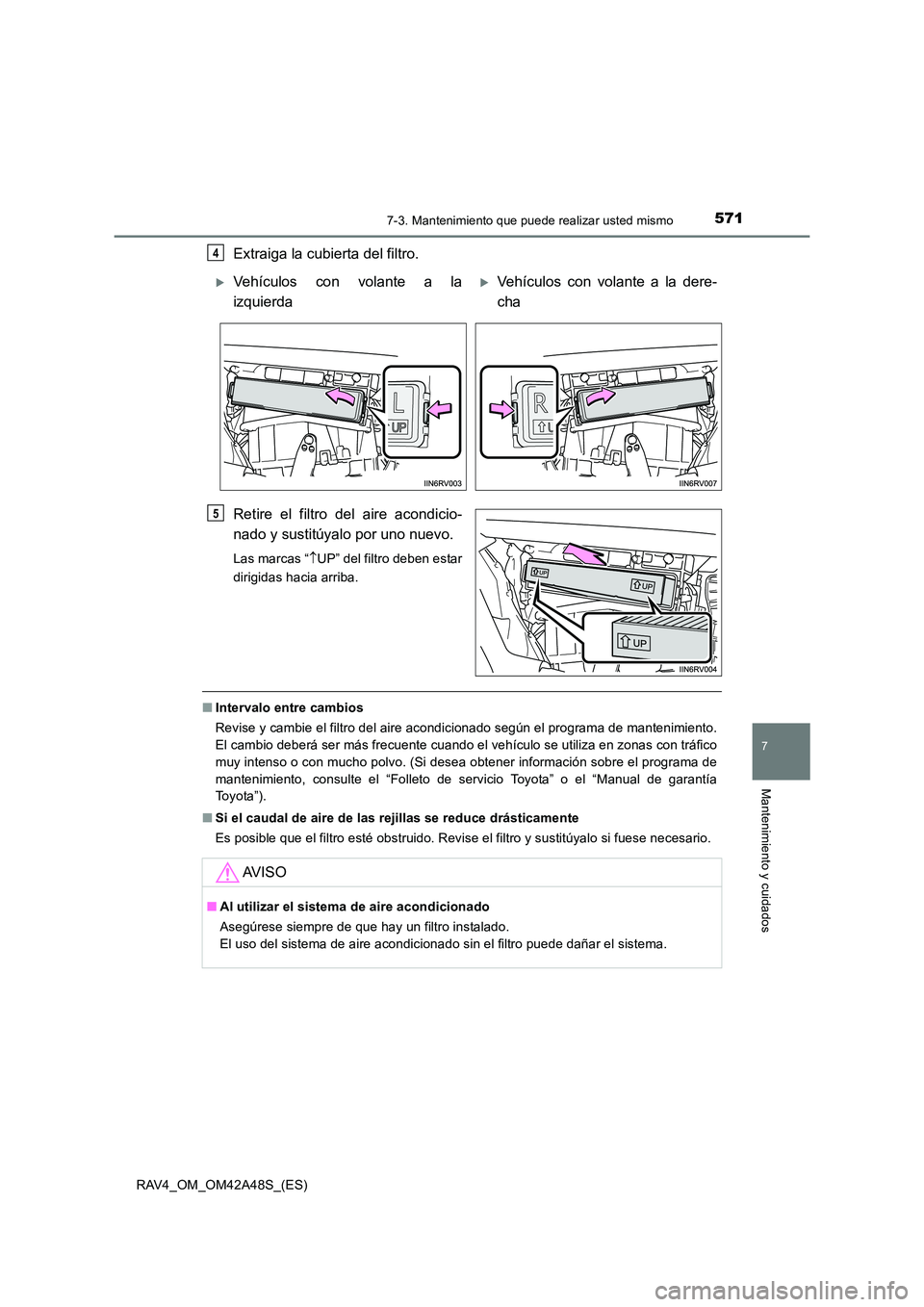

5717-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
Extraiga la cubierta del filtro.
Retire el filtro del aire acondicio-
nado y sustitúyalo por uno nuevo.
Las marcas “↑UP” del filtro deben estar
dirigidas hacia arriba.
■ Intervalo entre cambios
Revise y cambie el filtro del aire acondicionado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utiliza en zonas con tráfico
muy intenso o con mucho polvo. (Si desea obtener información sobre el programa de
mantenimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía
Toyota”).
■ Si el caudal de aire de las rejillas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
4
XVehículos con volante a la
izquierda XVehículos con volante a la dere-
cha
5
AV I S O
■Al utilizar el sistema de aire acondicionado
Asegúrese siempre de que hay un filtro instalado.
El uso del sistema de aire acondicionado sin el filtro puede dañar el sistema.
Page 572 of 752

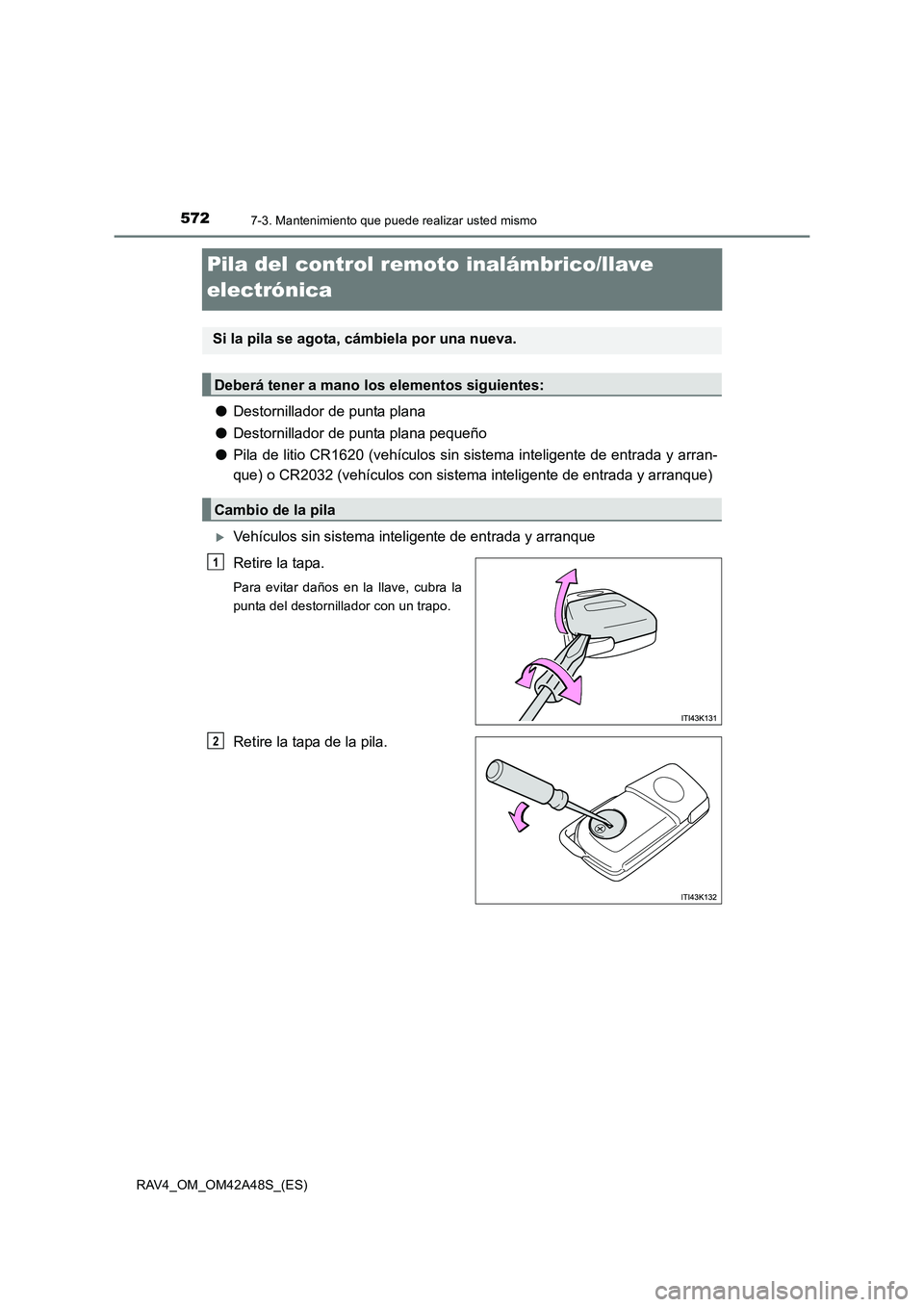

5727-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
Pila del control remoto inalámbrico/llave
electrónica
●Destornillador de punta plana
● Destornillador de punta plana pequeño
● Pila de litio CR1620 (vehículos sin sistema inteligente de entrada y arran-
que) o CR2032 (vehículos con sistema inteligente de entrada y arranque)
XVehículos sin sistema inteligente de entrada y arranque
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Retire la tapa de la pila.
Si la pila se agota, cámbiela por una nueva.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2

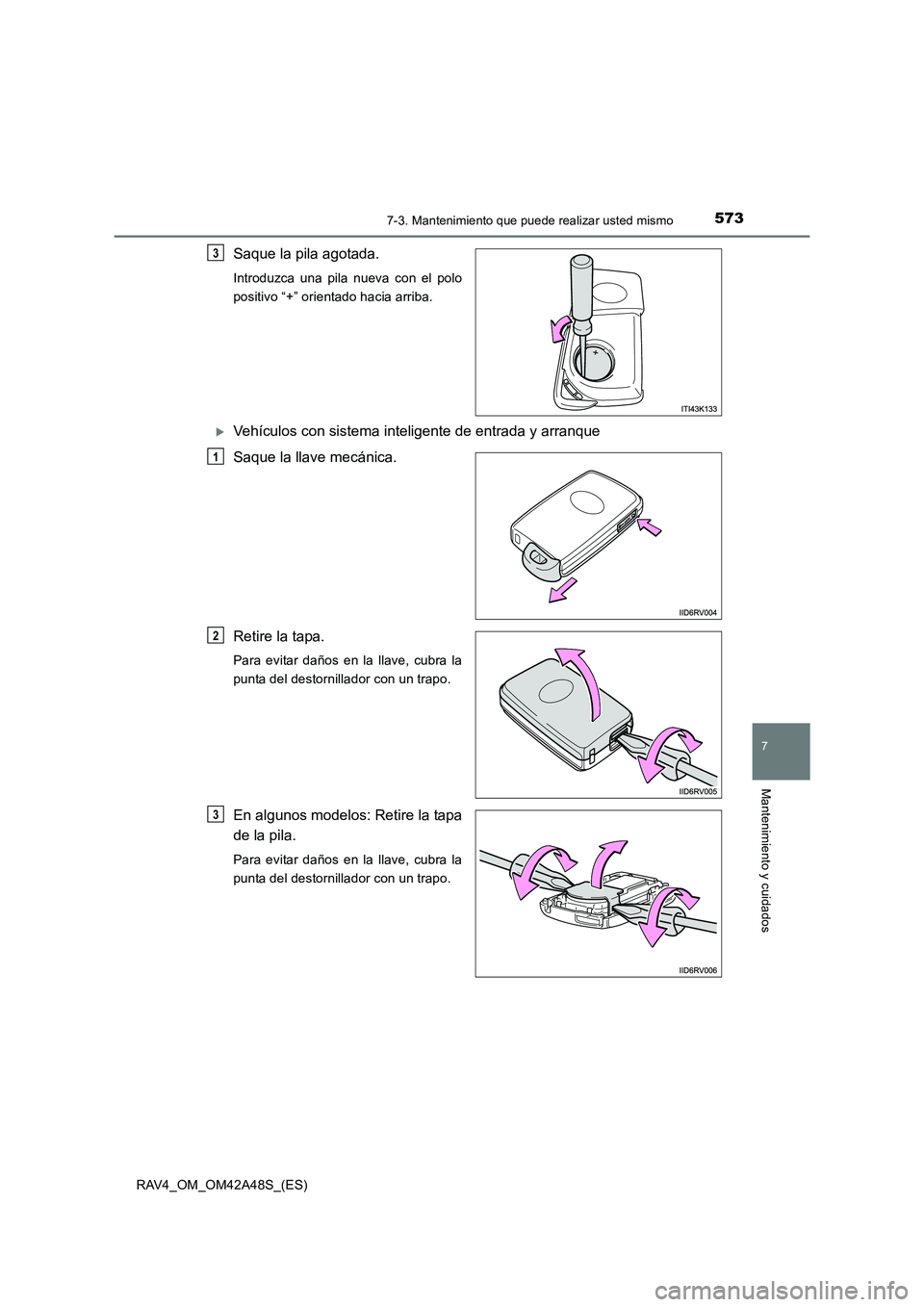

Page 573 of 752

5737-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
XVehículos con sistema inteligente de entrada y arranque
Saque la llave mecánica.
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
En algunos modelos: Retire la tapa
de la pila.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
3
1
2
3

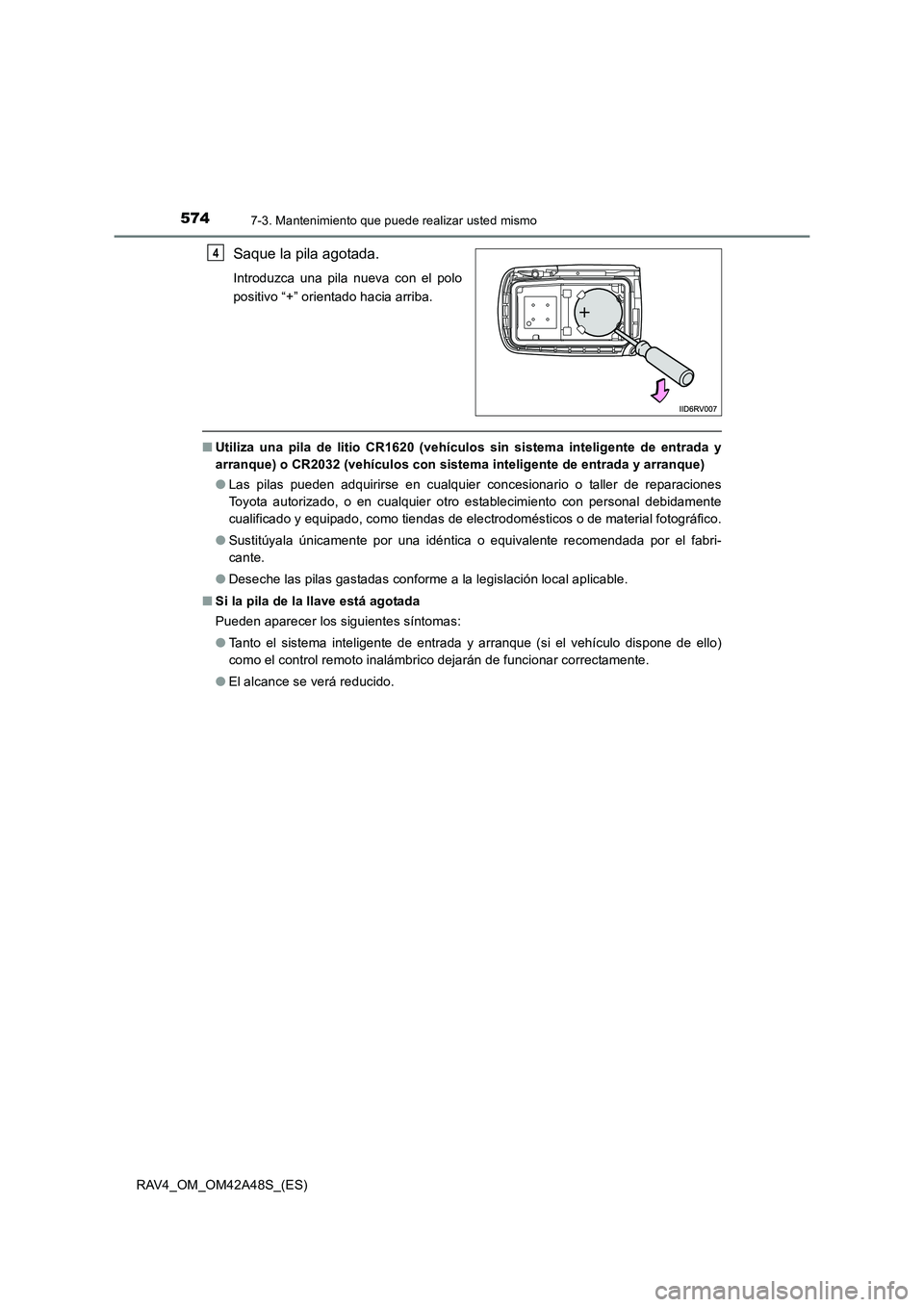

Page 574 of 752

5747-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
■Utiliza una pila de litio CR1620 (vehículos sin sistema inteligente de entrada y
arranque) o CR2032 (vehículos con sistema inteligente de entrada y arranque)
●Las pilas pueden adquirirse en cualquier concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debidamente
cualificado y equipado, como tiendas de electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas gastadas conforme a la legislación local aplicable.
■ Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque (si el vehículo dispone de ello)
como el control remoto inalámbrico dejarán de funcionar correctamente.
● El alcance se verá reducido.
4

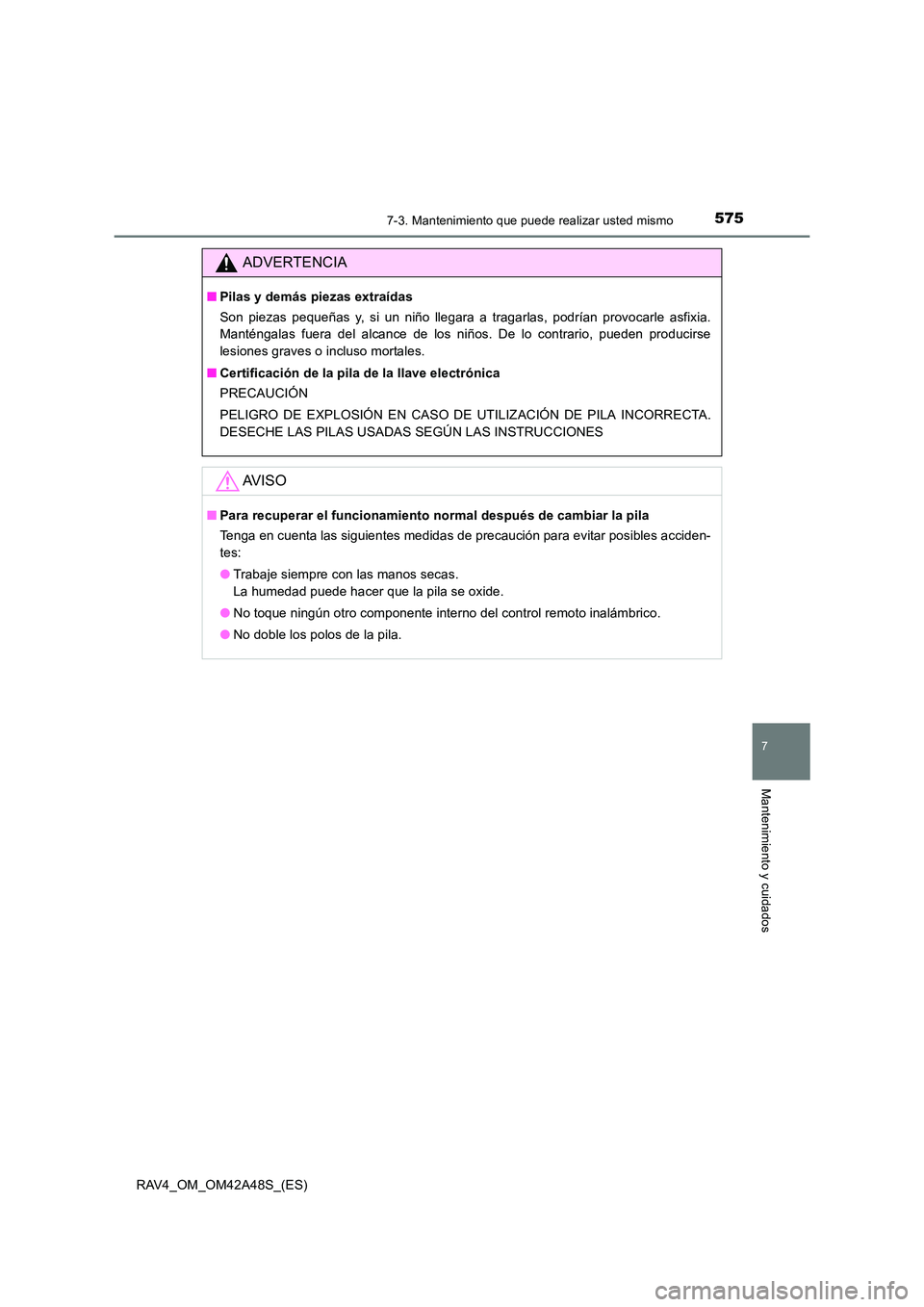

Page 575 of 752

5757-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragarlas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De lo contrario, pueden producirse
lesiones graves o incluso mortales.
■ Certificación de la pila de la llave electrónica
PRECAUCIÓN
PELIGRO DE EXPLOSIÓN EN CASO DE UTILIZACIÓN DE PILA INCORRECTA.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles acciden-
tes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ningún otro componente interno del control remoto inalámbrico.
● No doble los polos de la pila.

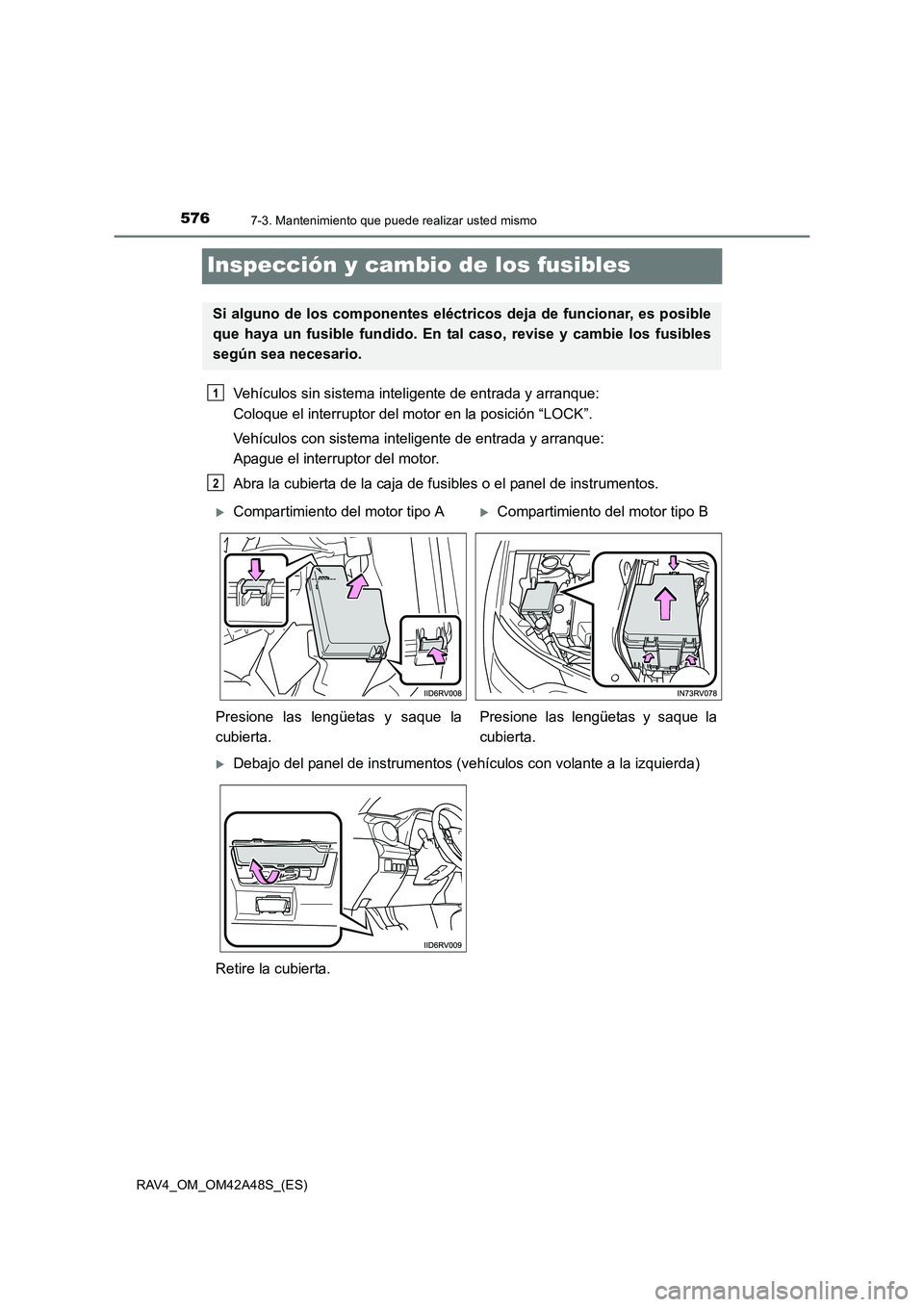

Page 576 of 752

5767-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
Inspección y cambio de los fusibles
Vehículos sin sistema inteligente de entrada y arranque:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema inteligente de entrada y arranque:
Apague el interruptor del motor.
Abra la cubierta de la caja de fusibles o el panel de instrumentos.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2
XCompartimiento del motor tipo A XCompartimiento del motor tipo B
Presione las lengüetas y saque la
cubierta. Presione las lengüetas y saque la
cubierta.
XDebajo del panel de instrumentos (vehículos con volante a la izquierda)
Retire la cubierta.
