TOYOTA RAV4 2016 Manuale duso (in Italian)

311
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
RAV4_OM_OM42B26L_(EL)

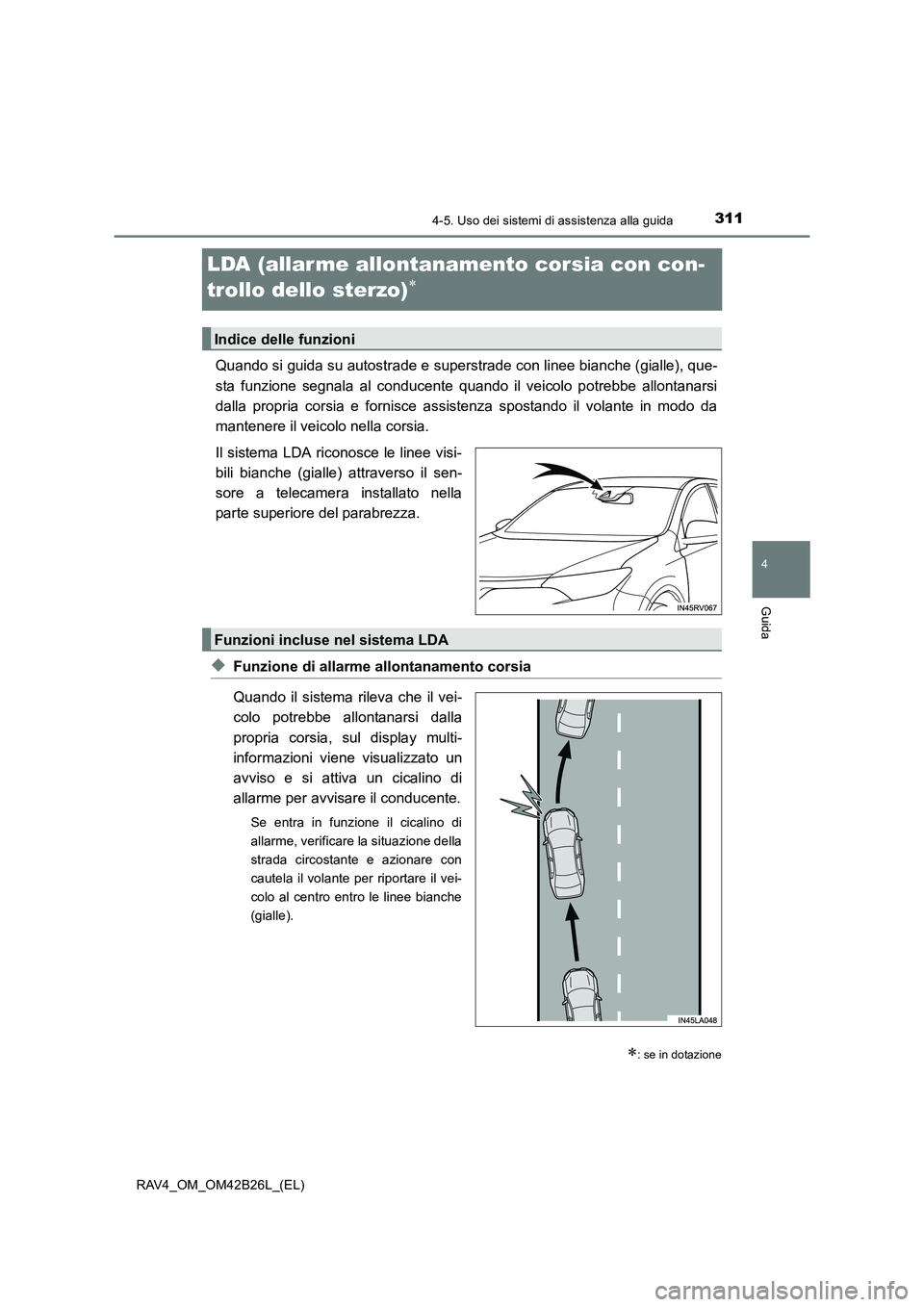

LDA (allar me allontanamento corsia con con-
trollo dello sterzo)
∗
Quando si guida su autostrade e superstrade con linee bianche (gialle), que-
sta funzione segnala al conducente quando il veicolo potrebbe allontanarsi
dalla propria corsia e fornisce assistenza spostando il volante in modo da
mantenere il veicolo nella corsia.
Il sistema LDA riconosce le linee visi-
bili bianche (gialle) attraverso il sen-
sore a telecamera installato nella
parte superiore del parabrezza.
◆Funzione di allarme allontanamento corsia
Quando il sistema rileva che il vei-
colo potrebbe allontanarsi dalla
propria corsia, sul display multi-
informazioni viene visualizzato un
avviso e si attiva un cicalino di
allarme per avvisare il conducente.
Se entra in funzione il cicalino di
allarme, verificare la situazione della
strada circostante e azionare con
cautela il volante per riportare il vei-
colo al centro entro le linee bianche
(gialle).
∗: se in dotazione
Indice delle funzioni
Funzioni incluse nel sistema LDA

3124-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)

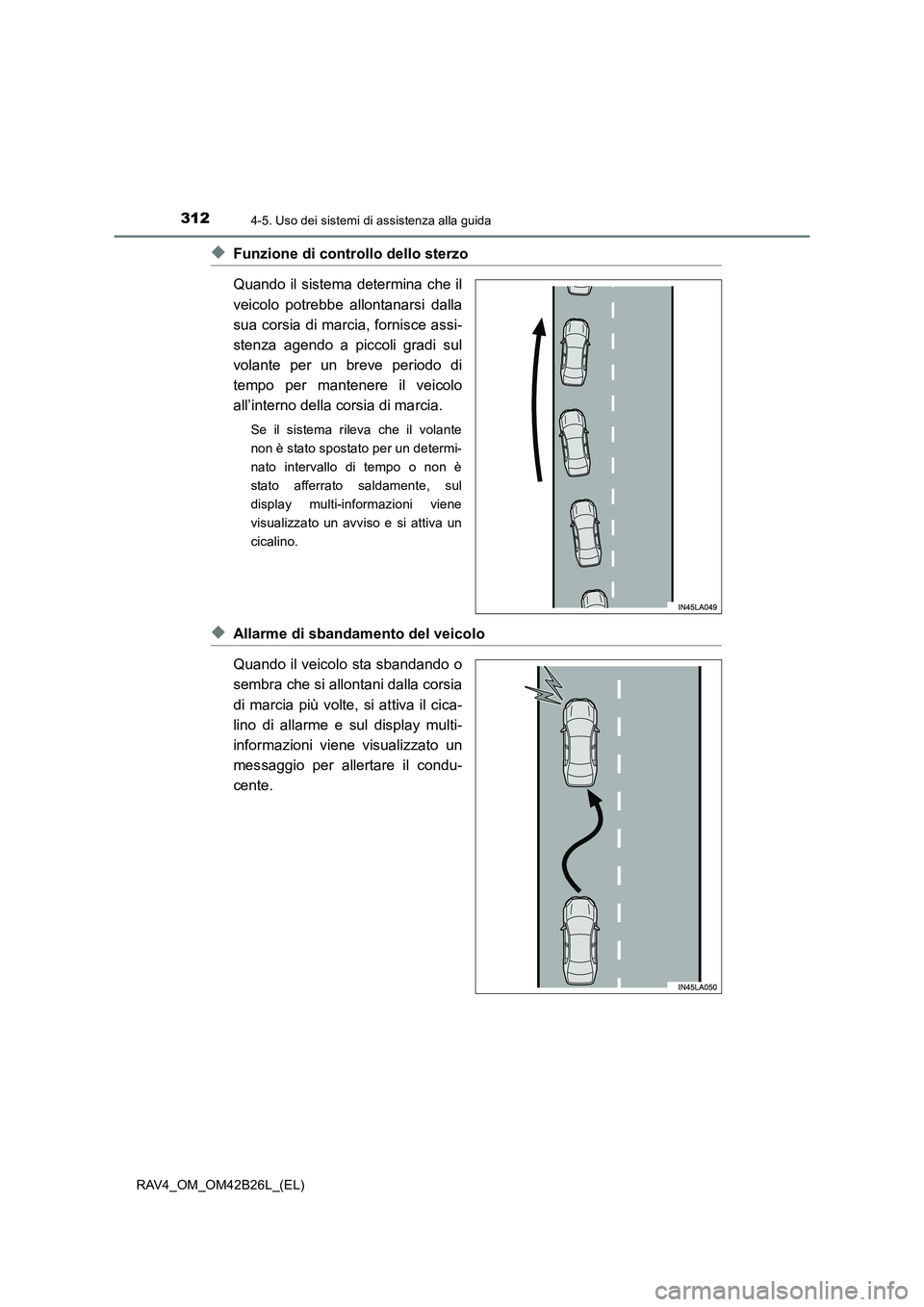

◆Funzione di controllo dello sterzo
Quando il sistema determina che il
veicolo potrebbe allontanarsi dalla
sua corsia di marcia, fornisce assi-
stenza agendo a piccoli gradi sul
volante per un breve periodo di
tempo per mantenere il veicolo
all’interno della corsia di marcia.
Se il sistema rileva che il volante
non è stato spostato per un determi-
nato intervallo di tempo o non è
stato afferrato saldamente, sul
display multi-informazioni viene
visualizzato un avviso e si attiva un
cicalino.
◆Allarme di sbandamento del veicolo
Quando il veicolo sta sbandando o
sembra che si allontani dalla corsia
di marcia più volte, si attiva il cica-
lino di allarme e sul display multi-
informazioni viene visualizzato un
messaggio per allertare il condu-
cente.

3134-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42B26L_(EL)

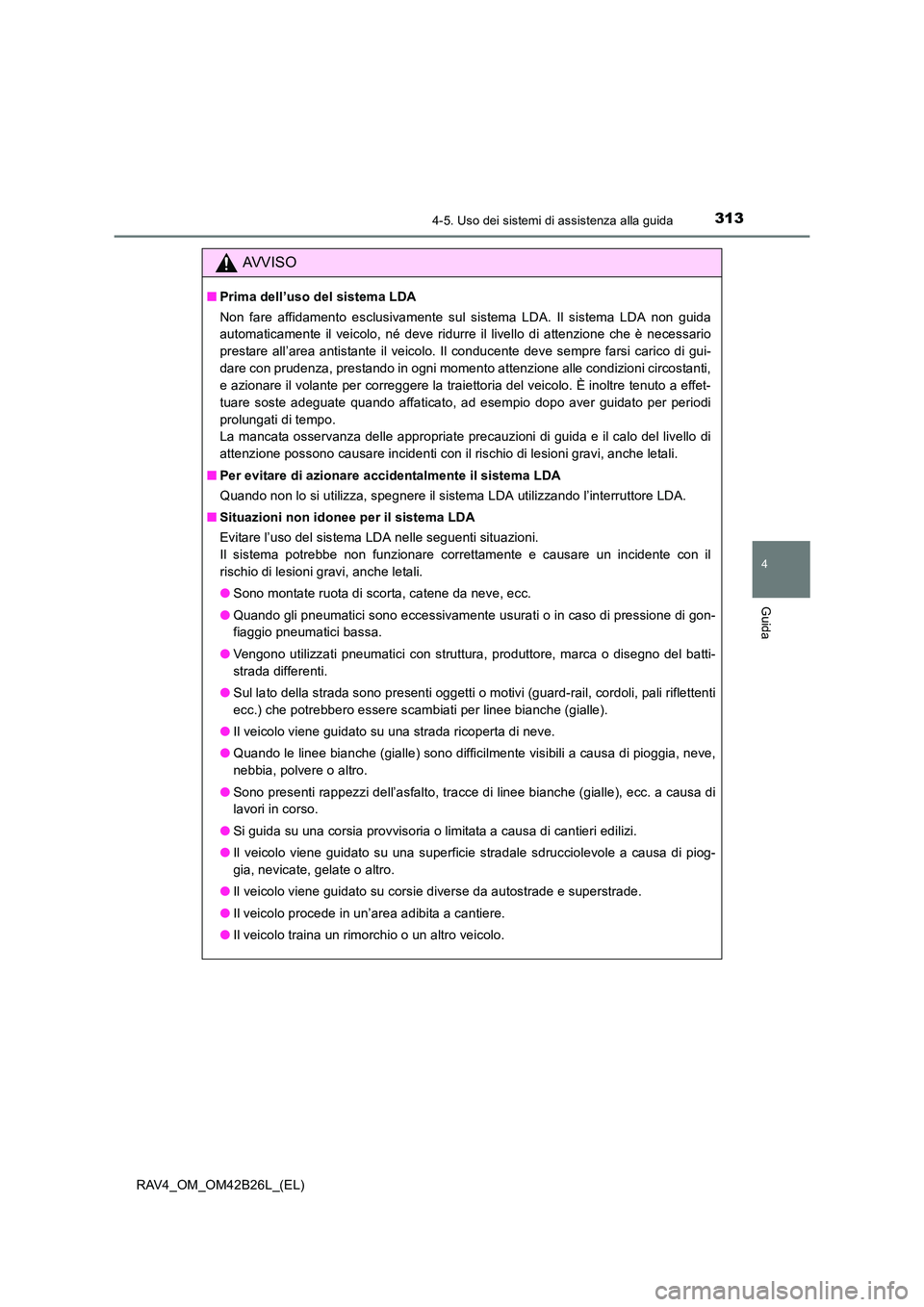

AVVISO
■Prima dell’uso del sistema LDA
Non fare affidamento esclusivamente sul sistema LDA. Il sistema LDA non guida
automaticamente il veicolo, né deve ridurre il livello di attenzione che è necessario
prestare all’area antistante il veicolo. Il conducente deve sempre farsi carico di gui-
dare con prudenza, prestando in ogni momento attenzione alle condizioni circostanti,
e azionare il volante per correggere la traiettoria del veicolo. È inoltre tenuto a effet-
tuare soste adeguate quando affaticato, ad esempio dopo aver guidato per periodi
prolungati di tempo.
La mancata osservanza delle appropriate precauzioni di guida e il calo del livello di
attenzione possono causare incidenti con il rischio di lesioni gravi, anche letali.
■ Per evitare di azionare accidentalmente il sistema LDA
Quando non lo si utilizza, spegnere il sistema LDA utilizzando l’interruttore LDA.
■ Situazioni non idonee per il sistema LDA
Evitare l’uso del sistema LDA nelle seguenti situazioni.
Il sistema potrebbe non funzionare correttamente e causare un incidente con il
rischio di lesioni gravi, anche letali.
●Sono montate ruota di scorta, catene da neve, ecc.
● Quando gli pneumatici sono eccessivamente usurati o in caso di pressione di gon-
fiaggio pneumatici bassa.
● Vengono utilizzati pneumatici con struttura, produttore, marca o disegno del batti-
strada differenti.
● Sul lato della strada sono presenti oggetti o motivi (guard-rail, cordoli, pali riflettenti
ecc.) che potrebbero essere scambiati per linee bianche (gialle).
● Il veicolo viene guidato su una strada ricoperta di neve.
● Quando le linee bianche (gialle) sono difficilmente visibili a causa di pioggia, neve,
nebbia, polvere o altro.
● Sono presenti rappezzi dell’asfalto, tracce di linee bianche (gialle), ecc. a causa di
lavori in corso.
● Si guida su una corsia provvisoria o limitata a causa di cantieri edilizi.
● Il veicolo viene guidato su una superficie stradale sdrucciolevole a causa di piog-
gia, nevicate, gelate o altro.
● Il veicolo viene guidato su corsie diverse da autostrade e superstrade.
● Il veicolo procede in un’area adibita a cantiere.
● Il veicolo traina un rimorchio o un altro veicolo.

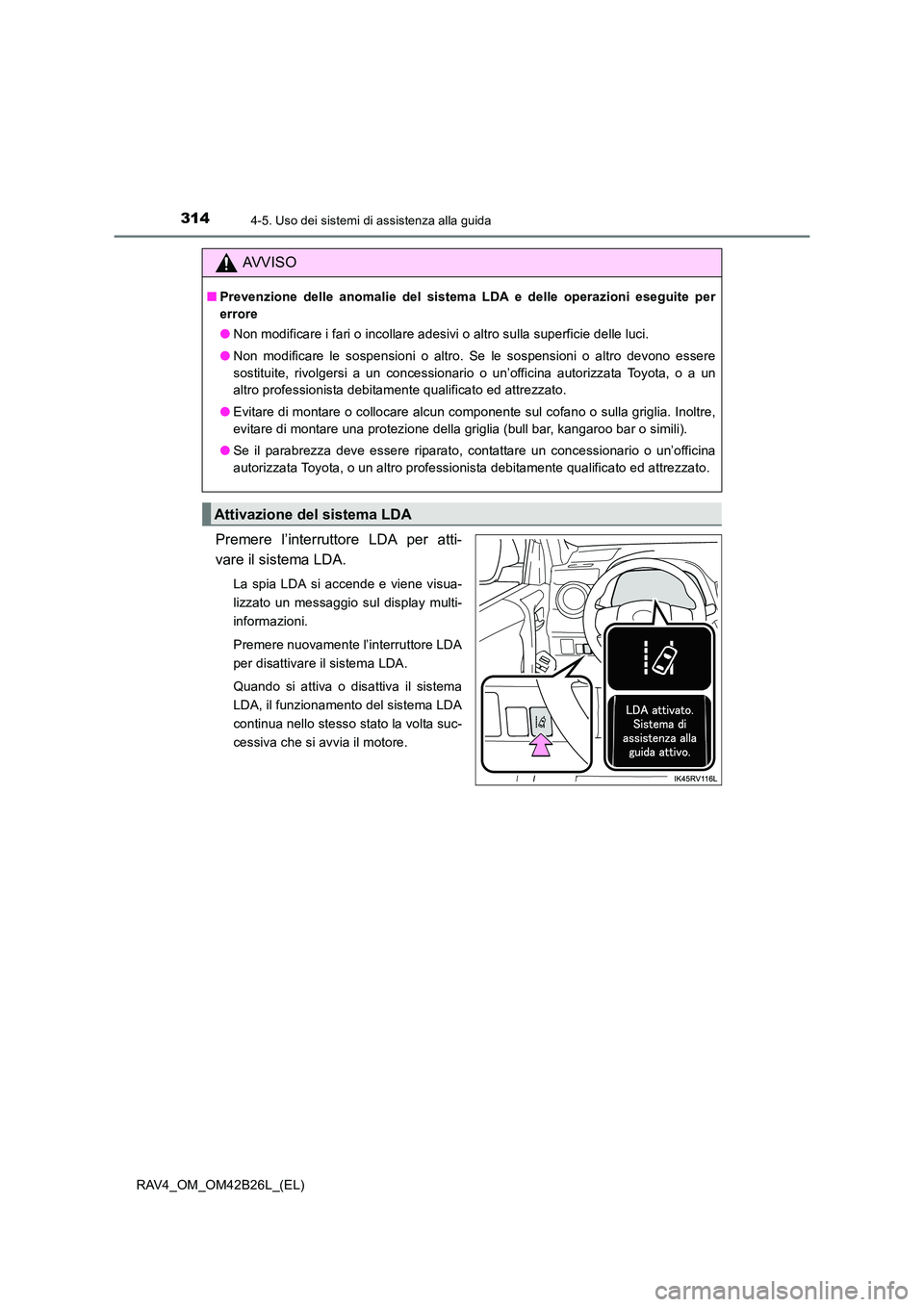

3144-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)
Premere l’interruttore LDA per atti-
vare il sistema LDA.
La spia LDA si accende e viene visua-
lizzato un messaggio sul display multi-
informazioni.
Premere nuovamente l’interruttore LDA
per disattivare il sistema LDA.
Quando si attiva o disattiva il sistema
LDA, il funzionamento del sistema LDA
continua nello stesso stato la volta suc-
cessiva che si avvia il motore.
AVVISO
■Prevenzione delle anomalie del sistema LDA e delle operazioni eseguite per
errore
●Non modificare i fari o incollare adesivi o altro sulla superficie delle luci.
● Non modificare le sospensioni o altro. Se le sospensioni o altro devono essere
sostituite, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato.
● Evitare di montare o collocare alcun componente sul cofano o sulla griglia. Inoltre,
evitare di montare una protezione della griglia (bull bar, kangaroo bar o simili).
● Se il parabrezza deve essere riparato, contattare un concessionario o un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Attivazione del sistema LDA

3154-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42B26L_(EL)

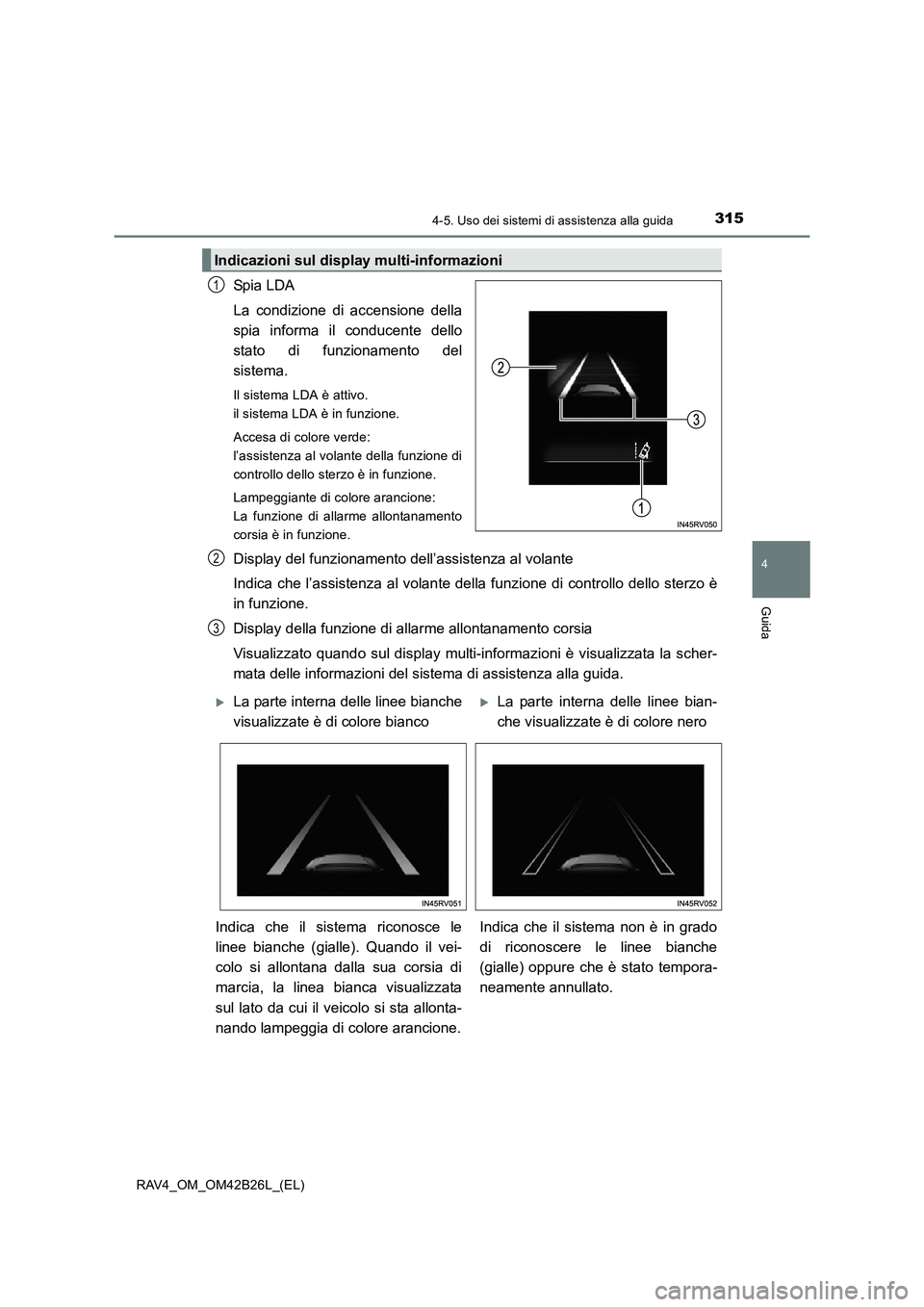

Spi a LDA
La condizione di accensione della
spia informa il conducente dello
stato di funzionamento del
sistema.
Il sistema LDA è attivo.
il sistema LDA è in funzione.
Accesa di colore verde:
l’assistenza al volante della funzione di
controllo dello sterzo è in funzione.
Lampeggiante di colore arancione:
La funzione di allarme allontanamento
corsia è in funzione.
Display del funzionamento dell’assistenza al volante
Indica che l’assistenza al volante della funzione di controllo dello sterzo è
in funzione.
Display della funzione di allarme allontanamento corsia
Visualizzato quando sul display multi-informazioni è visualizzata la scher-
mata delle informazioni del sistema di assistenza alla guida.
Indicazioni sul display multi-informazioni
1
2
3
XLa parte interna delle linee bianche
visualizzate è di colore biancoXLa parte interna delle linee bian-
che visualizzate è di colore nero
Indica che il sistema riconosce le
linee bianche (gialle). Quando il vei-
colo si allontana dalla sua corsia di
marcia, la linea bianca visualizzata
sul lato da cui il veicolo si sta allonta-
nando lampeggia di colore arancione. Indica che il sistema non è in grado
di riconoscere le linee bianche
(gialle) oppure che è stato tempora-
neamente annullato.

3164-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)

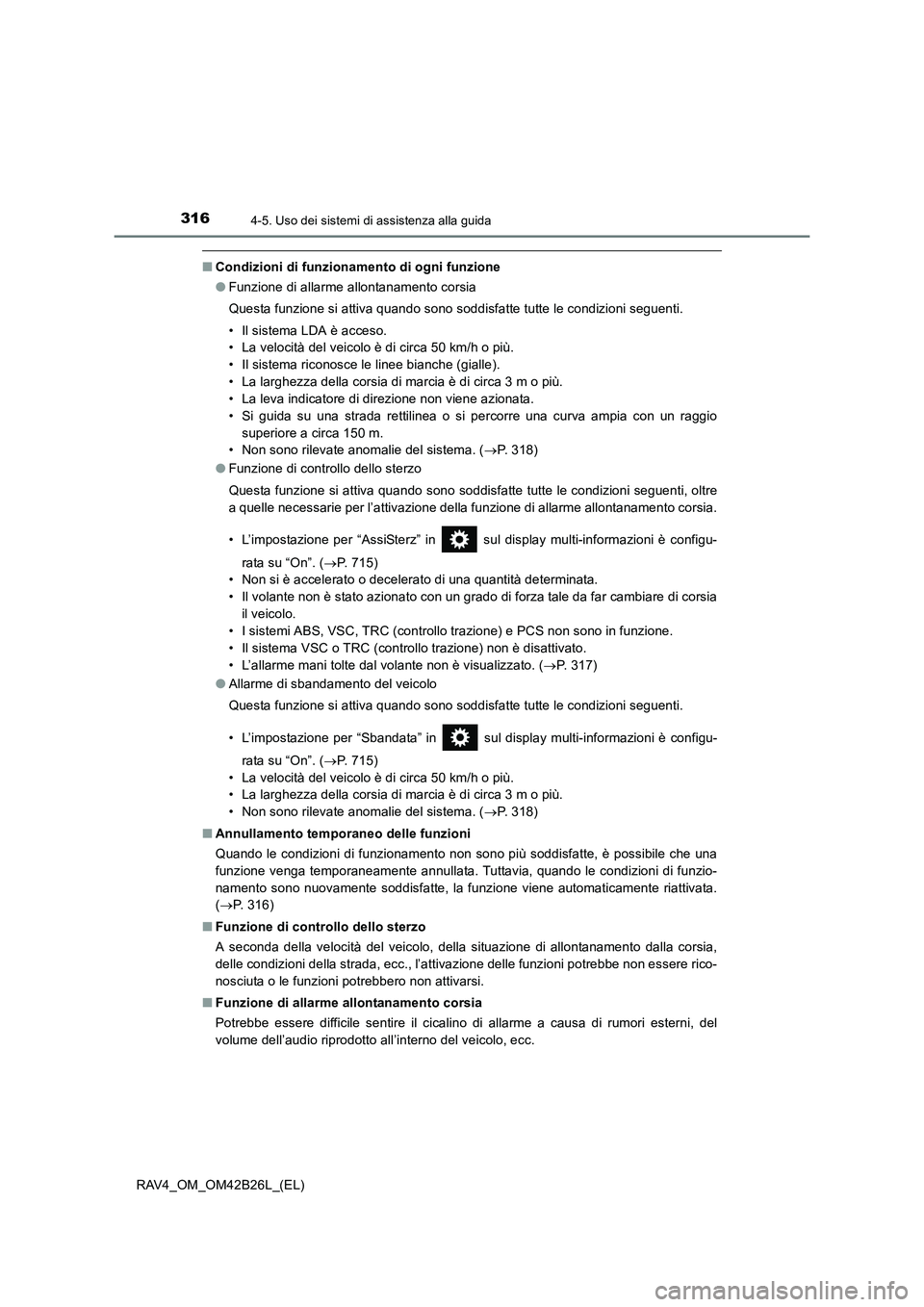

■Condizioni di funziona mento di ogni funzione
● Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddisfatte tutte le condizioni seguenti.
• Il sistema LDA è acceso.
• La velocità del veicolo è di circa 50 km/h o più.
• Il sistema riconosce le linee bianche (gialle).
• La larghezza della corsia di marcia è di circa 3 m o più.
• La leva indicatore di direzione non viene azionata.
• Si guida su una strada rettilinea o si percorre una curva ampia con un raggio
superiore a circa 150 m.
• Non sono rilevate anomalie del sistema. ( →P. 318)
● Funzione di controllo dello sterzo
Questa funzione si attiva quando sono soddisfatte tutte le condizioni seguenti, oltre
a quelle necessarie per l’attivazione della funzione di allarme allontanamento corsia.
• L’impostazione per “AssiSterz” in sul display multi-informazioni è configu-
rata su “On”. ( →P. 715)
• Non si è accelerato o decelerato di una quantità determinata.
• Il volante non è stato azionato con un grado di forza tale da far cambiare di corsia
il veicolo.
• I sistemi ABS, VSC, TRC (controllo trazione) e PCS non sono in funzione.
• Il sistema VSC o TRC (controllo trazione) non è disattivato.
• L’allarme mani tolte dal volante non è visualizzato. ( →P. 317)
● Allarme di sbandamento del veicolo
Questa funzione si attiva quando sono soddisfatte tutte le condizioni seguenti.
• L’impostazione per “Sbandata” in sul display multi-informazioni è configu-
rata su “On”. ( →P. 715)
• La velocità del veicolo è di circa 50 km/h o più.
• La larghezza della corsia di marcia è di circa 3 m o più.
• Non sono rilevate anomalie del sistema. ( →P. 318)
■ Annullamento temporaneo delle funzioni
Quando le condizioni di funzionamento non sono più soddisfatte, è possibile che una
funzione venga temporaneamente annullata. Tuttavia, quando le condizioni di funzio-
namento sono nuovamente soddisfatte, la funzione viene automaticamente riattivata.
(→ P. 316)
■ Funzione di controllo dello sterzo
A seconda della velocità del veicolo, della situazione di allontanamento dalla corsia,
delle condizioni della strada, ecc., l’attivazione delle funzioni potrebbe non essere rico-
nosciuta o le funzioni potrebbero non attivarsi.
■ Funzione di allarme allontanamento corsia
Potrebbe essere difficile sentire il cicalino di allarme a causa di rumori esterni, del
volume dell’audio riprodotto all’interno del veicolo, ecc.

3174-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42B26L_(EL)■

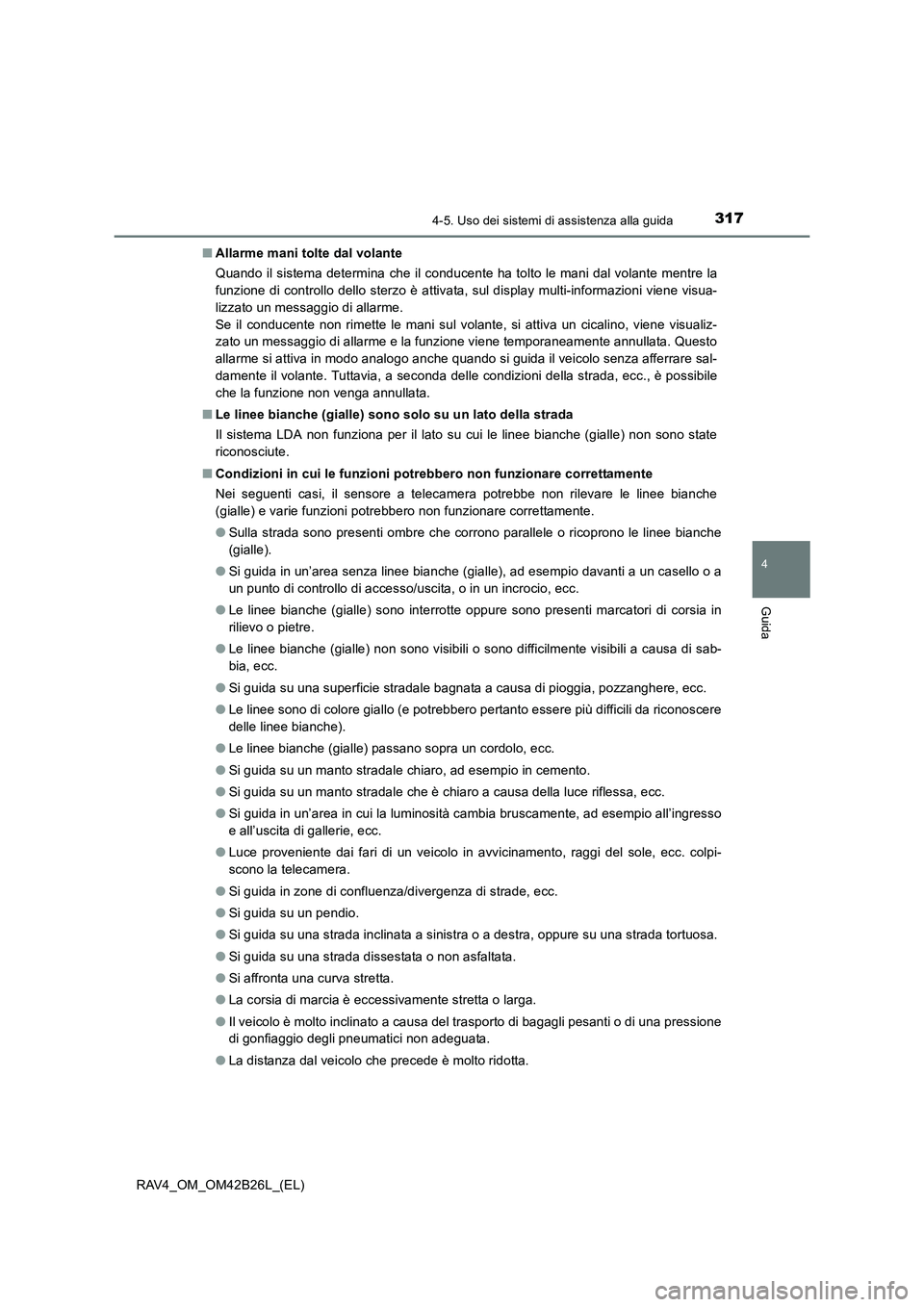

Allarme mani tolte dal volante
Quando il sistema determina che il conducente ha tolto le mani dal volante mentre la
funzione di controllo dello sterzo è attivata, sul display multi-informazioni viene visua-
lizzato un messaggio di allarme.
Se il conducente non rimette le mani sul volante, si attiva un cicalino, viene visualiz-
zato un messaggio di allarme e la funzione viene temporaneamente annullata. Questo
allarme si attiva in modo analogo anche quando si guida il veicolo senza afferrare sal-
damente il volante. Tuttavia, a seconda delle condizioni della strada, ecc., è possibile
che la funzione non venga annullata.
■ Le linee bianche (gialle) sono solo su un lato della strada
Il sistema LDA non funziona per il lato su cui le linee bianche (gialle) non sono state
riconosciute.
■ Condizioni in cui le funzioni potrebbero non funzionare correttamente
Nei seguenti casi, il sensore a telecamera potrebbe non rilevare le linee bianche
(gialle) e varie funzioni potrebbero non funzionare correttamente.
●Sulla strada sono presenti ombre che corrono parallele o ricoprono le linee bianche
(gialle).
● Si guida in un’area senza linee bianche (gialle), ad esempio davanti a un casello o a
un punto di controllo di accesso/uscita, o in un incrocio, ecc.
● Le linee bianche (gialle) sono interrotte oppure sono presenti marcatori di corsia in
rilievo o pietre.
● Le linee bianche (gialle) non sono visibili o sono difficilmente visibili a causa di sab-
bia, ecc.
● Si guida su una superficie stradale bagnata a causa di pioggia, pozzanghere, ecc.
● Le linee sono di colore giallo (e potrebbero pertanto essere più difficili da riconoscere
delle linee bianche).
● Le linee bianche (gialle) passano sopra un cordolo, ecc.
● Si guida su un manto stradale chiaro, ad esempio in cemento.
● Si guida su un manto stradale che è chiaro a causa della luce riflessa, ecc.
● Si guida in un’area in cui la luminosità cambia bruscamente, ad esempio all’ingresso
e all’uscita di gallerie, ecc.
● Luce proveniente dai fari di un veicolo in avvicinamento, raggi del sole, ecc. colpi-
scono la telecamera.
● Si guida in zone di confluenza/divergenza di strade, ecc.
● Si guida su un pendio.
● Si guida su una strada inclinata a sinistra o a destra, oppure su una strada tortuosa.
● Si guida su una strada dissestata o non asfaltata.
● Si affronta una curva stretta.
● La corsia di marcia è eccessivamente stretta o larga.
● Il veicolo è molto inclinato a causa del trasporto di bagagli pesanti o di una pressione
di gonfiaggio degli pneumatici non adeguata.
● La distanza dal veicolo che precede è molto ridotta.

3184-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)●

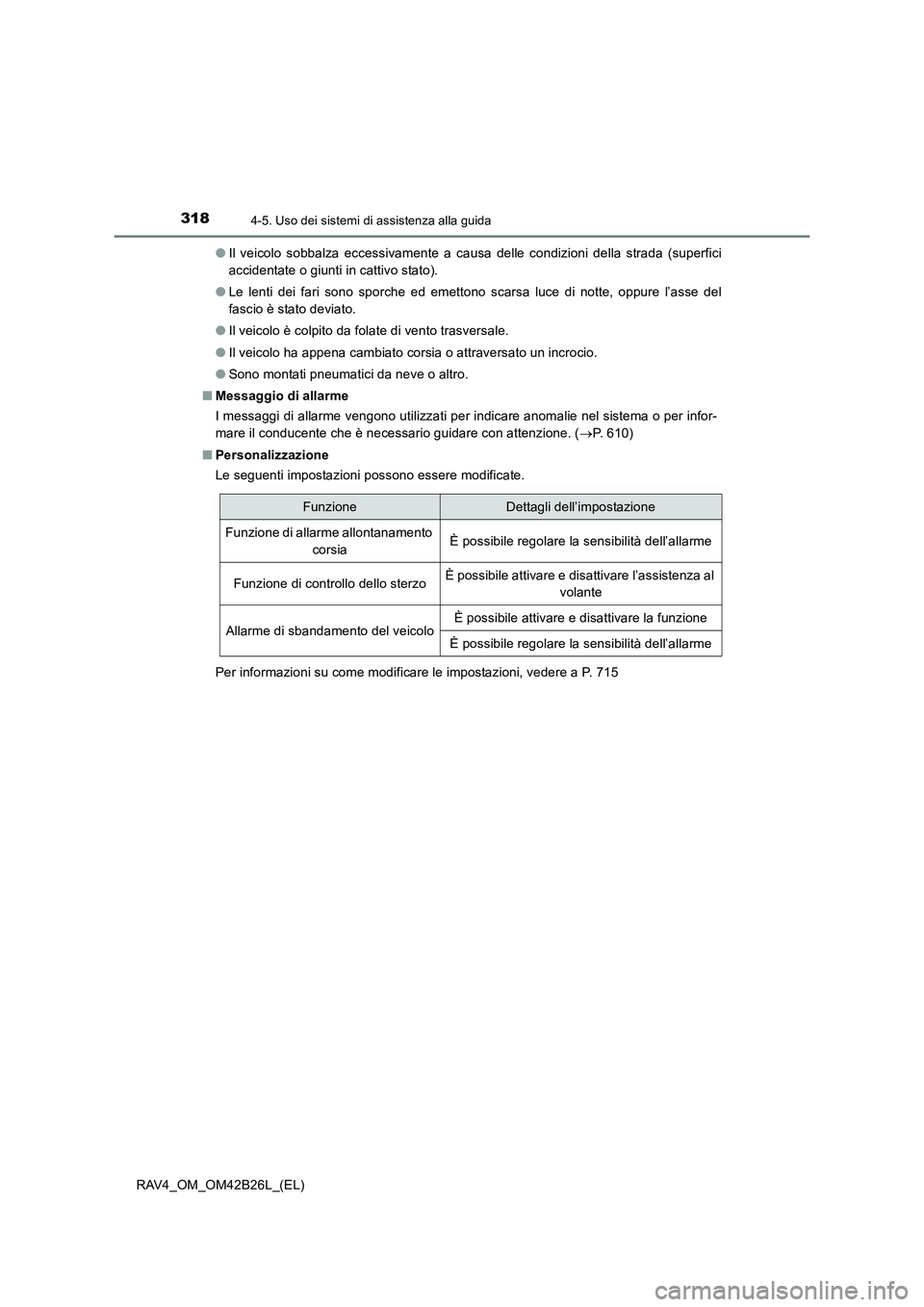

Il veicolo sobbalza eccessivamente a causa delle condizioni della strada (superfici
accidentate o giunti in cattivo stato).
● Le lenti dei fari sono sporche ed emettono scarsa luce di notte, oppure l’asse del
fascio è stato deviato.
● Il veicolo è colpito da folate di vento trasversale.
● Il veicolo ha appena cambiato corsia o attraversato un incrocio.
● Sono montati pneumatici da neve o altro.
■ Messaggio di allarme
I messaggi di allarme vengono utilizzati per indicare anomalie nel sistema o per infor-
mare il conducente che è necessario guidare con attenzione. ( →P. 610)
■ Personalizzazione
Le seguenti impostazioni possono essere modificate.
Per informazioni su come modificare le impostazioni, vedere a P. 715
FunzioneDettagli dell’impostazione
Funzione di allarme allontanamento
corsiaÈ possibile regolare la sensibilità dell’allarme
Funzione di controllo dello sterzoÈ possibile attivare e disattivare l’assistenza al volante
Allarme di sbandamento del veicoloÈ possibile attivare e disattivare la funzione
È possibile regolare la sensibilità dell’allarme

319
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
RAV4_OM_OM42B26L_(EL)

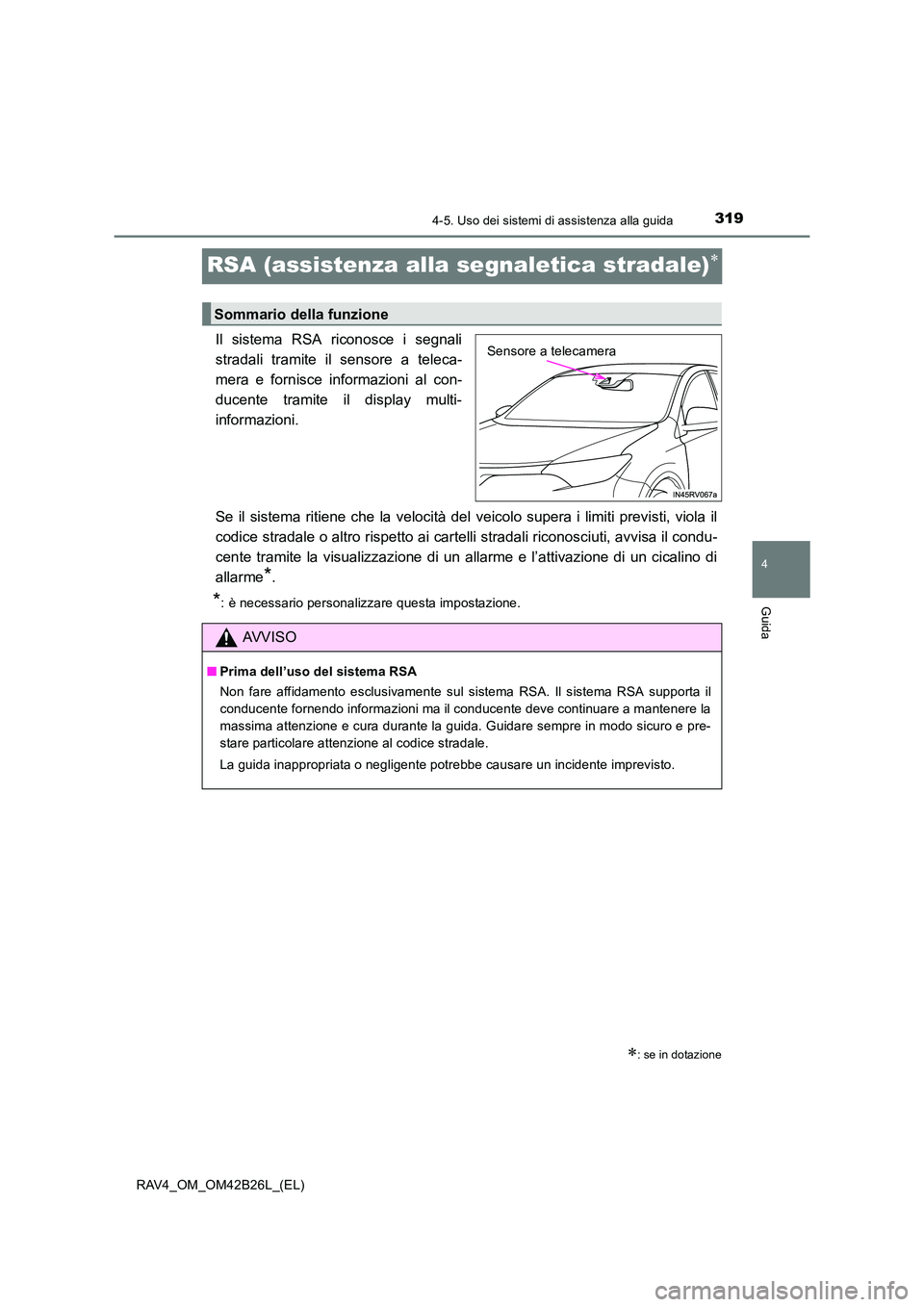

RSA (assistenza alla segnaletica stradale)∗
Il sistema RSA riconosce i segnali
stradali tramite il sensore a teleca-
mera e fornisce informazioni al con-
ducente tramite il display multi-
informazioni.
Se il sistema ritiene che la velocità del veicolo supera i limiti previsti, viola il
codice stradale o altro rispet to ai cartelli stradali riconosciuti, avvisa il condu-
cente tramite la visualizzazione di un allarme e l’attivazione di un cicalino di
allarme
*.
*: è necessario personalizzare questa impostazione.
∗: se in dotazione
Sommario della funzione
Sensore a telecamera
AVVISO
■ Prima dell’uso del sistema RSA
Non fare affidamento esclusivamente sul sistema RSA. Il sistema RSA supporta il
conducente fornendo informazioni ma il conducente deve continuare a mantenere la
massima attenzione e cura durante la guida. Guidare sempre in modo sicuro e pre-
stare particolare attenzione al codice stradale.
La guida inappropriata o negligente potrebbe causare un incidente imprevisto.

3204-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42B26L_(EL)

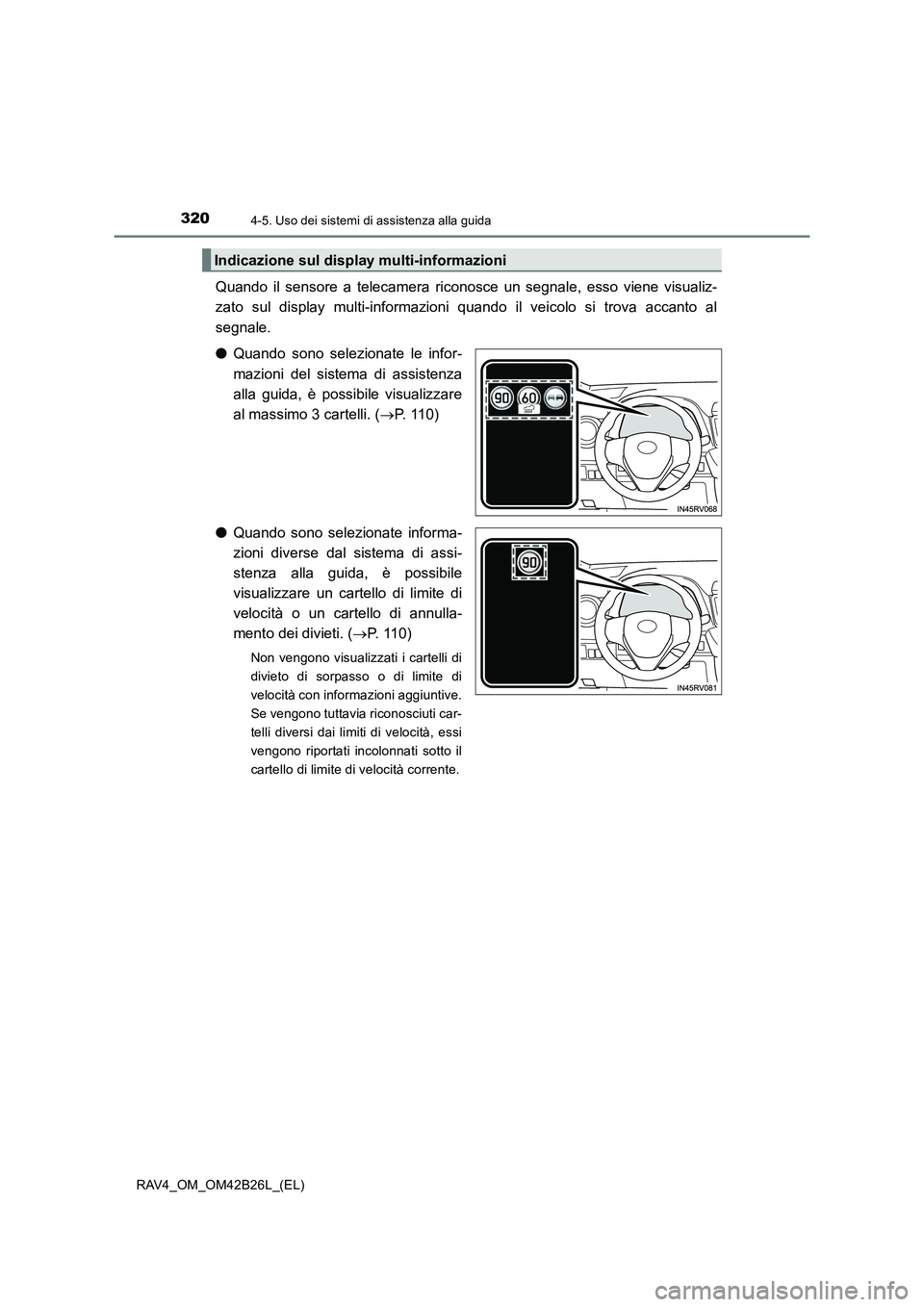

Quando il sensore a telecamera riconosce un segnale, esso viene visualiz-
zato sul display multi-informazioni quando il veicolo si trova accanto al
segnale.
●Quando sono selezionate le infor-
mazioni del sistema di assistenza
alla guida, è possibile visualizzare
al massimo 3 cartelli. ( →P. 110)
● Quando sono selezionate informa-
zioni diverse dal sistema di assi-
stenza alla guida, è possibile
visualizzare un cartello di limite di
velocità o un cartello di annulla-
mento dei divieti. ( →P. 110)
Non vengono visualizzati i cartelli di
divieto di sorpasso o di limite di
velocità con informazioni aggiuntive.
Se vengono tuttavia riconosciuti car-
telli diversi dai limiti di velocità, essi
vengono riportati incolonnati sotto il
cartello di limite di velocità corrente.
Indicazione sul displ ay multi-informazioni
