TOYOTA RAV4 2016 Návod na použitie (in Slovakian)

2114-1. Pred jazdou
4
Jazda
RAV4_OM_OM42A45SK_(EE)■

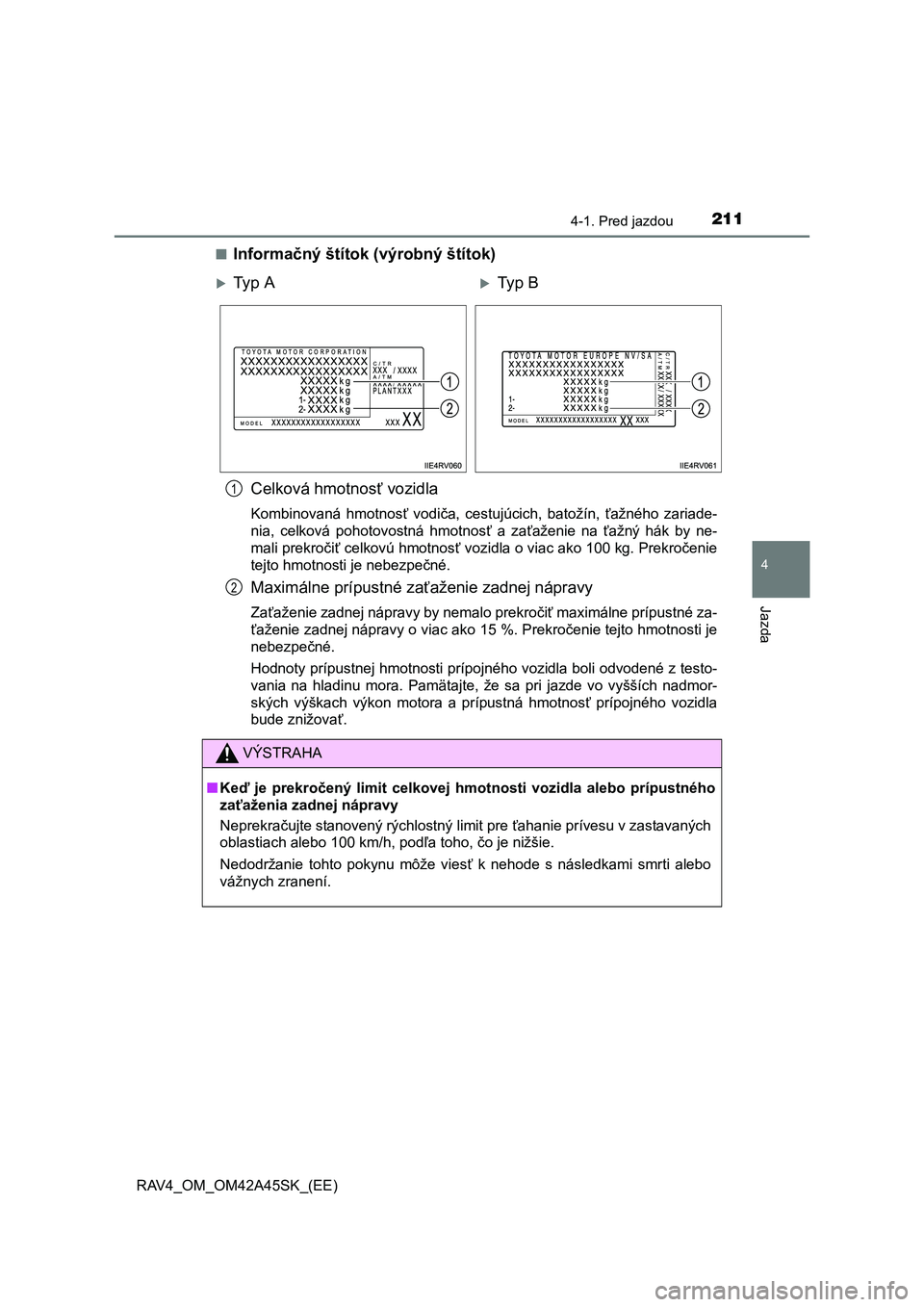

Informačný štítok (výrobný štítok)
Celková hmotnosť vozidla
Kombinovaná hmotnosť vodiča, cestujúcich, batožín, ťažného zariade-
nia, celková pohotovostná hmotnosť a zaťaženie na ťažný hák by ne-
mali prekročiť celkovú hmotnosť vozidla o viac ako 100 kg. Prekročenie
tejto hmotnosti je nebezpečné.
Maximálne prípustné zaťaženie zadnej nápravy
Zaťaženie zadnej nápravy by nemalo prekročiť maximálne prípustné za-
ťaženie zadnej nápravy o viac ako 15 %. Prekročenie tejto hmotnosti je
nebezpečné.
Hodnoty prípustnej hmotnosti prípojného vozidla boli odvodené z testo-
vania na hladinu mora. Pamätajte, že sa pri jazde vo vyšších nadmor-
ských výškach výkon motora a prípustná hmotnosť prípojného vozidla
bude znižovať.
Ty p ATy p B
VÝSTRAHA
■Keď je prekročený limit celkovej hmotnosti vozidla alebo prípustného
zaťaženia zadnej nápravy
Neprekračujte stanovený rýchlostný limit pre ťahanie prívesu v zastavaných
oblastiach alebo 100 km/h, podľa toho, čo je nižšie.
Nedodržanie tohto pokynu môže viesť k nehode s následkami smrti alebo
vážnych zranení.
1
2

2124-1. Pred jazdou
RAV4_OM_OM42A45SK_(EE)

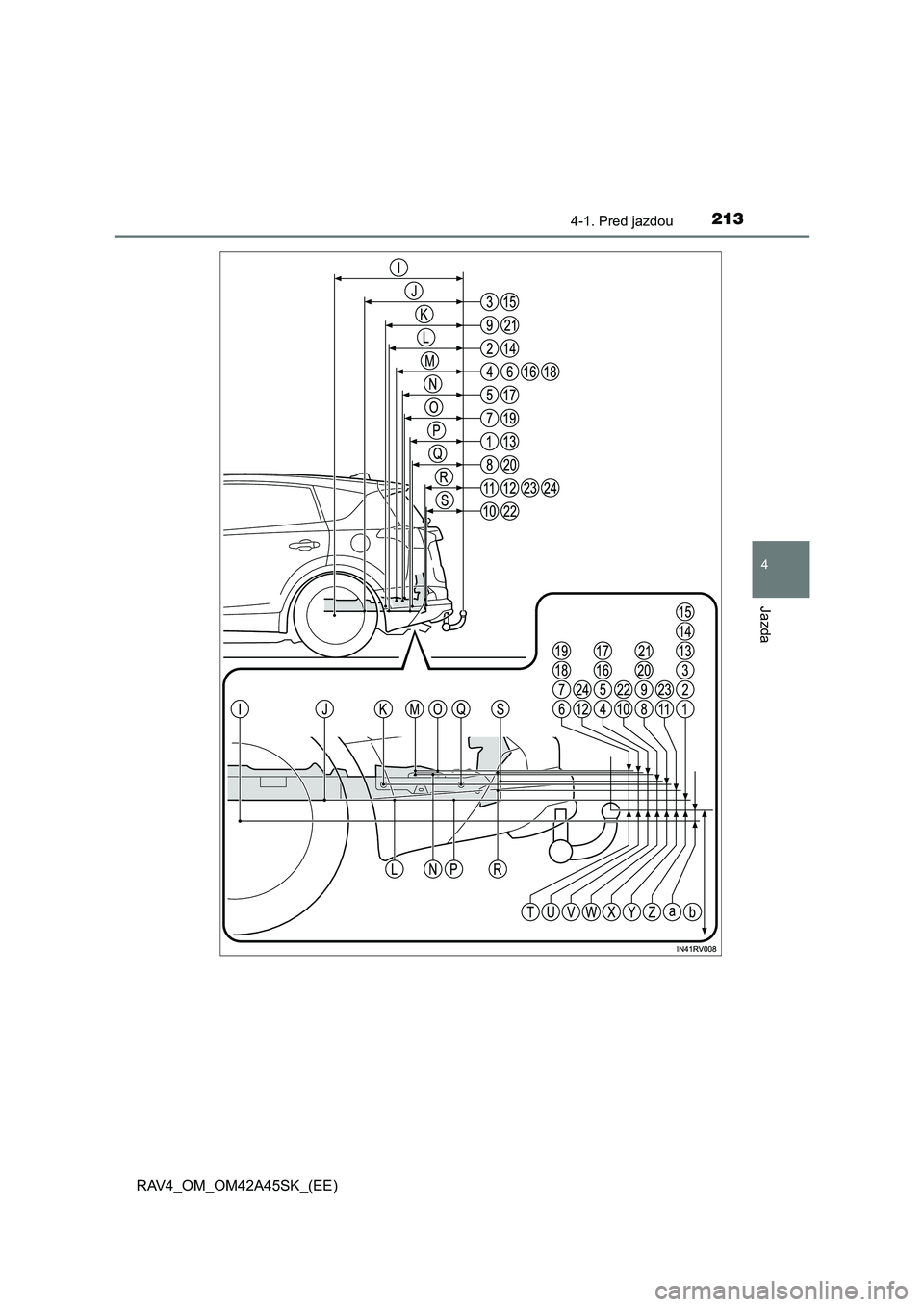

Montážne rozmery pre ťažné zariadenie a ťažný hák

2134-1. Pred jazdou
4
Jazda
RAV4_OM_OM42A45SK_(EE)

2144-1. Pred jazdou
RAV4_OM_OM42A45SK_(EE)

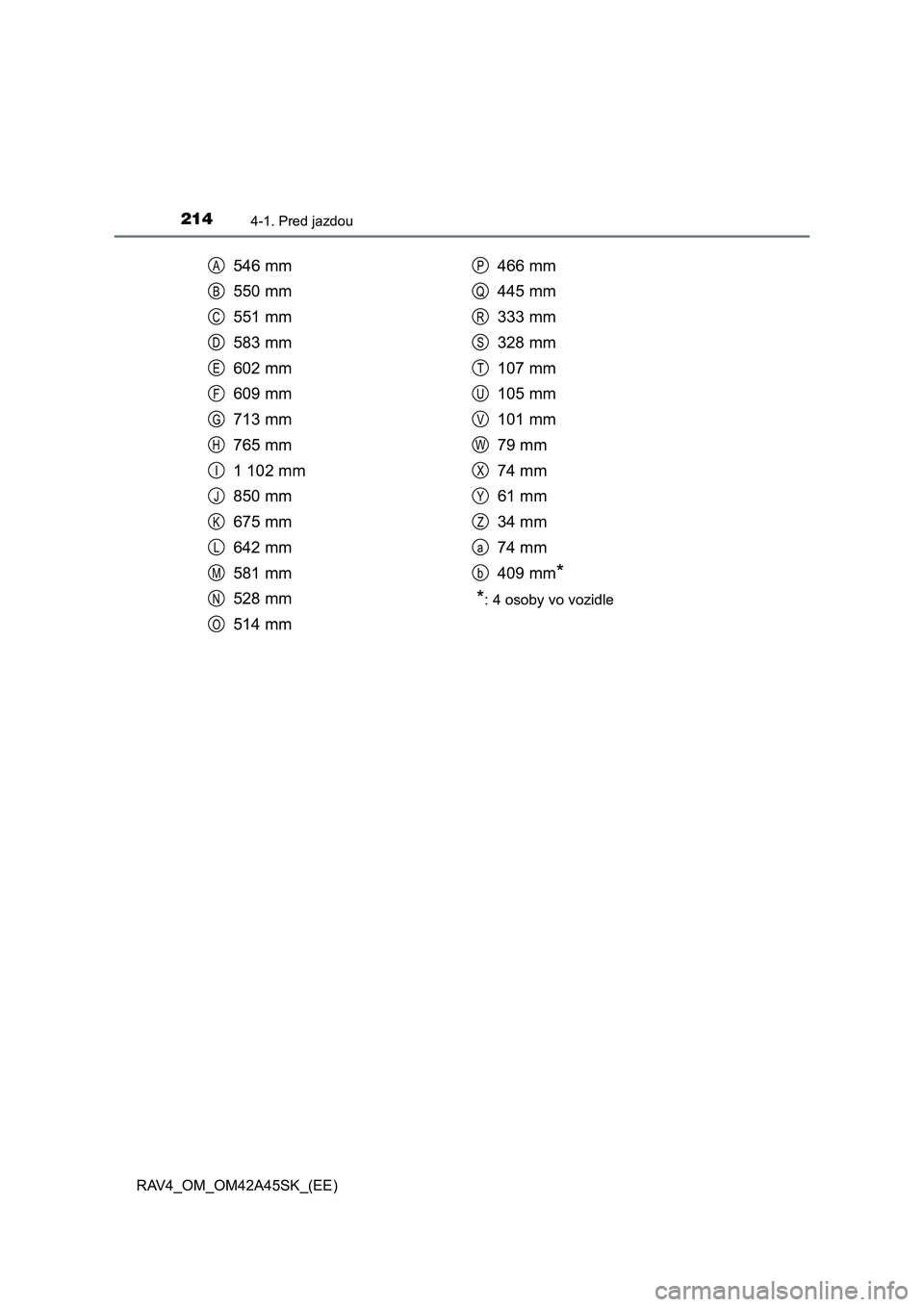

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 osoby vo vozidle
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b

2154-1. Pred jazdou
4
Jazda
RAV4_OM_OM42A45SK_(EE)

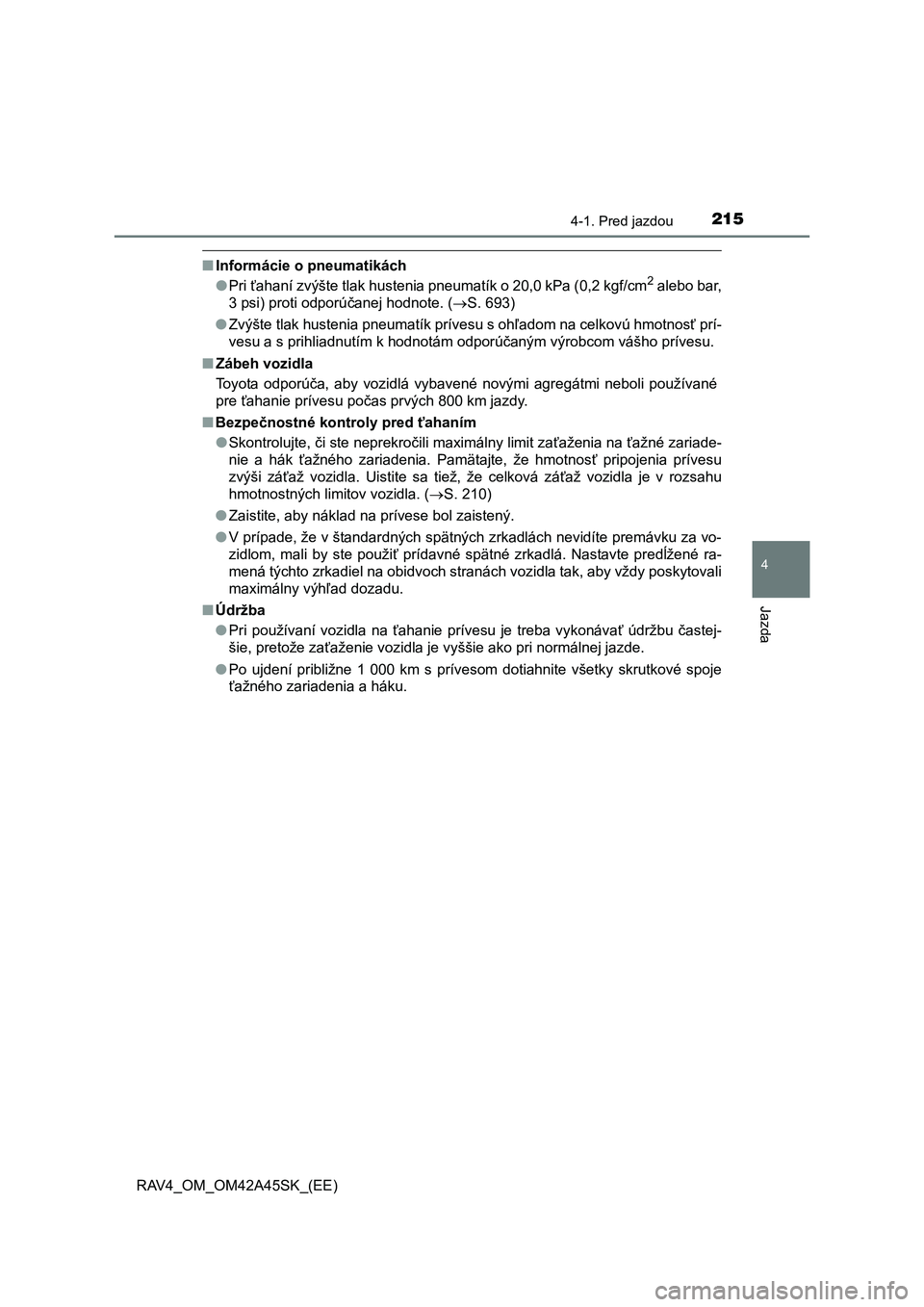

■Informácie o pneumatikách
●Pri ťahaní zvýšte tlak hustenia pneumatík o 20,0 kPa (0,2 kgf/cm2 alebo bar,
3 psi) proti odporúčanej hodnote. (S. 693)
●Zvýšte tlak hustenia pneumatík prívesu s ohľadom na celkovú hmotnosť prí-
vesu a s prihliadnutím k hodnotám odporúčaným výrobcom vášho prívesu.
■Zábeh vozidla
Toyota odporúča, aby vozidlá vybavené novými agregátmi neboli používané
pre ťahanie prívesu počas prvých 800 km jazdy.
■Bezpečnostné kontroly pred ťahaním
●Skontrolujte, či ste neprekročili maximálny limit zaťaženia na ťažné zariade-
nie a hák ťažného zariadenia. Pamätajte, že hmotnosť pripojenia prívesu
zvýši záťaž vozidla. Uistite sa tiež, že celková záťaž vozidla je v rozsahu
hmotnostných limitov vozidla. (S. 210)
●Zaistite, aby náklad na prívese bol zaistený.
●V prípade, že v štandardných spätných zrkadlách nevidíte premávku za vo-
zidlom, mali by ste použiť prídavné spätné zrkadlá. Nastavte predĺžené ra-
mená týchto zrkadiel na obidvoch stranách vozidla tak, aby vždy poskytovali
maximálny výhľad dozadu.
■Údržba
●Pri používaní vozidla na ťahanie prívesu je treba vykonávať údržbu častej-
šie, pretože zaťaženie vozidla je vyššie ako pri normálnej jazde.
●Po ujdení približne 1 000 km s prívesom dotiahnite všetky skrutkové spoje
ťažného zariadenia a háku.

2164-1. Pred jazdou

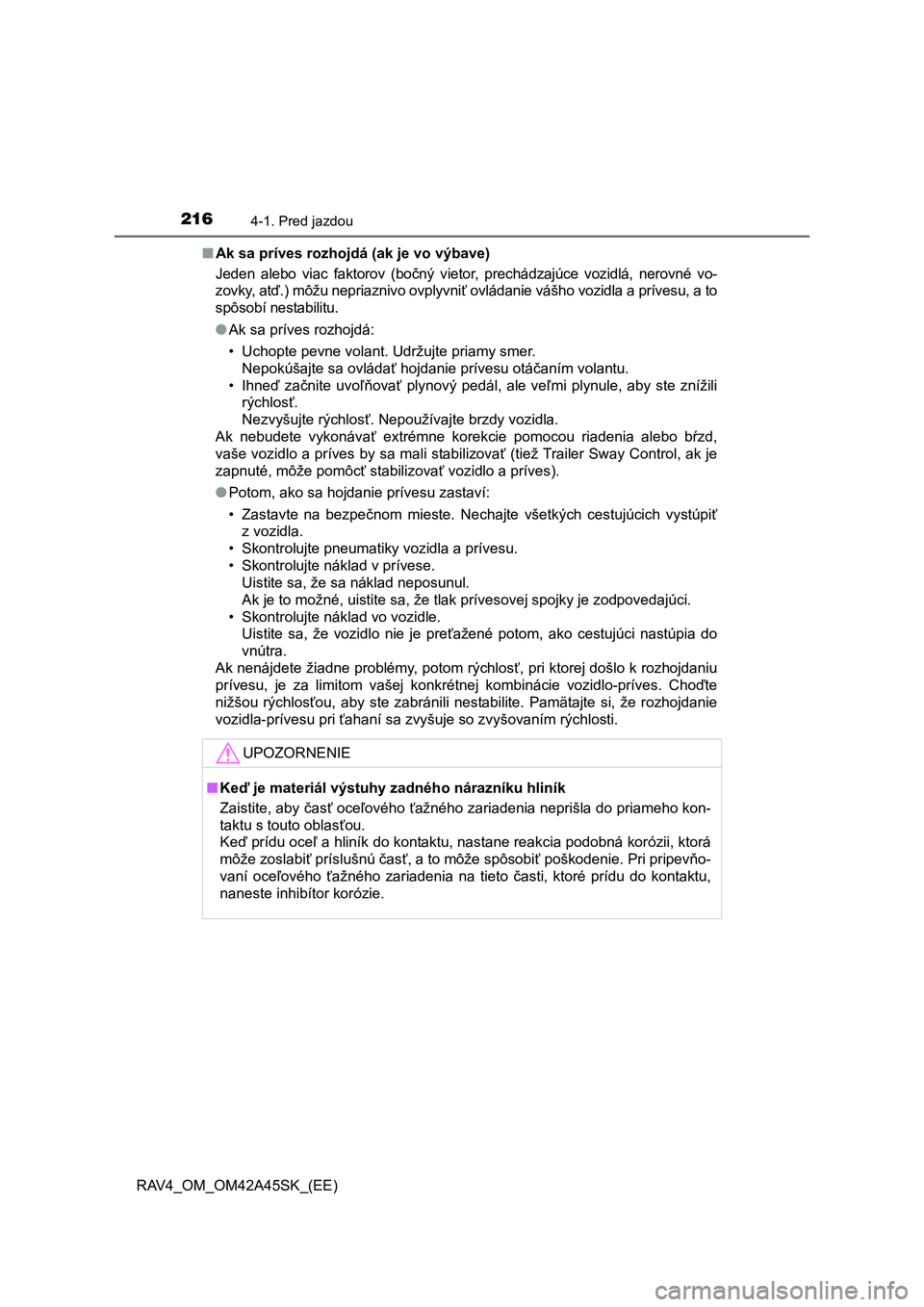

RAV4_OM_OM42A45SK_(EE)■Ak sa príves rozhojdá (ak je vo výbave)
Jeden alebo viac faktorov (bočný vietor, prechádzajúce vozidlá, nerovné vo-
zovky, atď.) môžu nepriaznivo ovplyvniť ovládanie vášho vozidla a prívesu, a to
spôsobí nestabilitu.
●Ak sa príves rozhojdá:
• Uchopte pevne volant. Udržujte priamy smer.
Nepokúšajte sa ovládať hojdanie prívesu otáčaním volantu.
• Ihneď začnite uvoľňovať plynový pedál, ale veľmi plynule, aby ste znížili
rýchlosť.
Nezvyšujte rýchlosť. Nepoužívajte brzdy vozidla.
Ak nebudete vykonávať extrémne korekcie pomocou riadenia alebo bŕzd,
vaše vozidlo a príves by sa mali stabilizovať (tiež Trailer Sway Control, ak je
zapnuté, môže pomôcť stabilizovať vozidlo a príves).
●Potom, ako sa hojdanie prívesu zastaví:
• Zastavte na bezpečnom mieste. Nechajte všetkých cestujúcich vystúpiť
zvozidla.
• Skontrolujte pneumatiky vozidla a prívesu.
• Skontrolujte náklad v prívese.
Uistite sa, že sa náklad neposunul.
Ak je to možné, uistite sa, že tlak prívesovej spojky je zodpovedajúci.
• Skontrolujte náklad vo vozidle.
Uistite sa, že vozidlo nie je preťažené potom, ako cestujúci nastúpia do
vnútra.
Ak nenájdete žiadne problémy, potom rýchlosť, pri ktorej došlo k rozhojdaniu
prívesu, je za limitom vašej konkrétnej kombinácie vozidlo-príves. Choďte
nižšou rýchlosťou, aby ste zabránili nestabilite. Pamätajte si, že rozhojdanie
vozidla-prívesu pri ťahaní sa zvyšuje so zvyšovaním rýchlosti.
UPOZORNENIE
■Keď je materiál výstuhy zadného nárazníku hliník
Zaistite, aby časť oceľového ťažného zariadenia neprišla do priameho kon-
taktu s touto oblasťou.
Keď prídu oceľ a hliník do kontaktu, nastane reakcia podobná korózii, ktorá
môže zoslabiť príslušnú časť, a to môže spôsobiť poškodenie. Pri pripevňo-
vaní oceľového ťažného zariadenia na tieto časti, ktoré prídu do kontaktu,
naneste inhibítor korózie.

2174-1. Pred jazdou
4
Jazda
RAV4_OM_OM42A45SK_(EE)

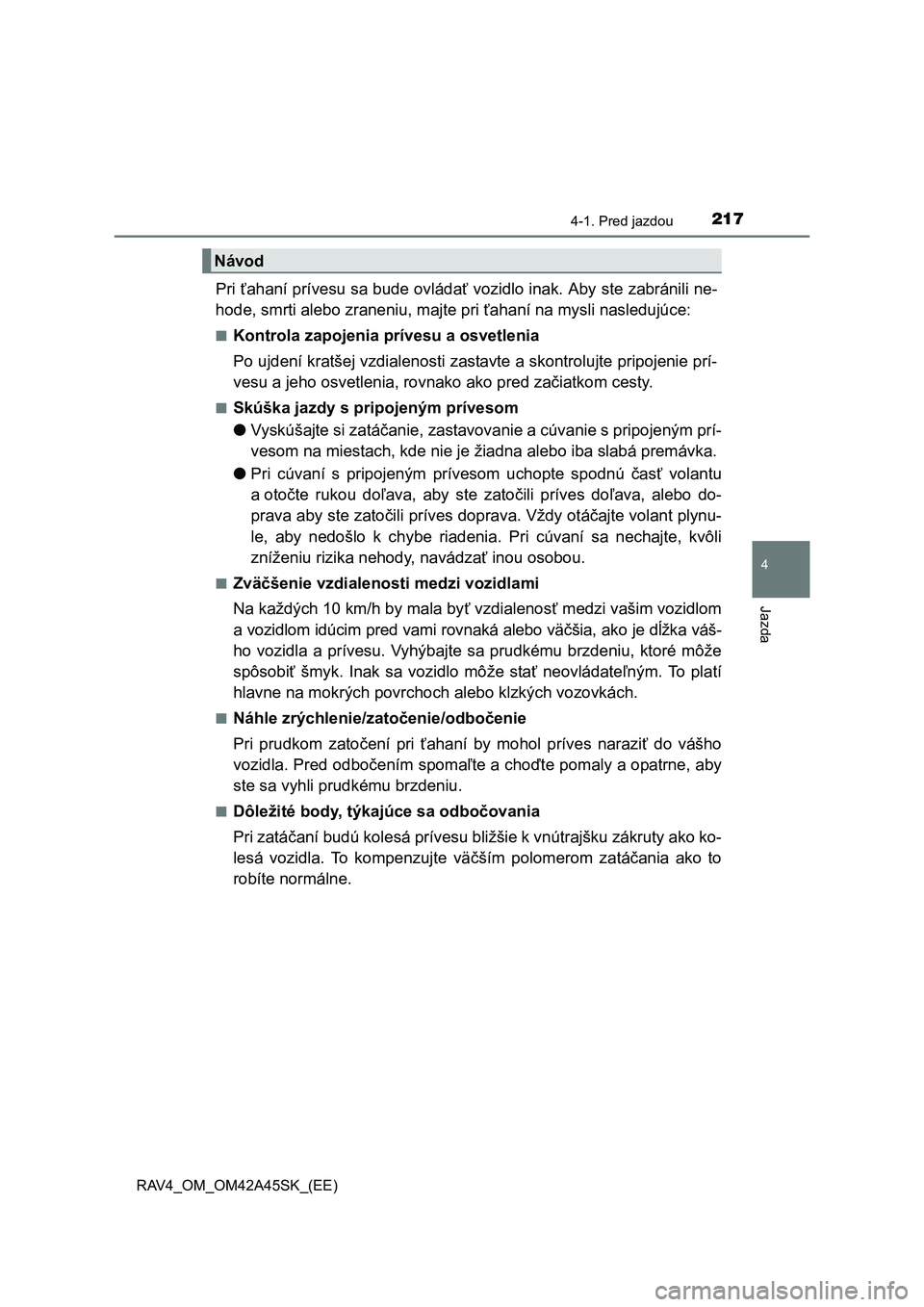

Pri ťahaní prívesu sa bude ovládať vozidlo inak. Aby ste zabránili ne-
hode, smrti alebo zraneniu, majte pri ťahaní na mysli nasledujúce:
■Kontrola zapojenia prívesu a osvetlenia
Po ujdení kratšej vzdialenosti zastavte a skontrolujte pripojenie prí-
vesu a jeho osvetlenia, rovnako ako pred začiatkom cesty.
■Skúška jazdy s pripojeným prívesom
●Vyskúšajte si zatáčanie, zastavovanie a cúvanie s pripojeným prí-
vesom na miestach, kde nie je žiadna alebo iba slabá premávka.
●Pri cúvaní s pripojeným prívesom uchopte spodnú časť volantu
aotočte rukou doľava, aby ste zatočili príves doľava, alebo do-
prava aby ste zatočili príves doprava. Vždy otáčajte volant plynu-
le, aby nedošlo k chybe riadenia. Pri cúvaní sa nechajte, kvôli
zníženiu rizika nehody, navádzať inou osobou.
■Zväčšenie vzdialenosti medzi vozidlami
Na každých 10 km/h by mala byť vzdialenosť medzi vašim vozidlom
a vozidlom idúcim pred vami rovnaká alebo väčšia, ako je dĺžka váš-
ho vozidla a prívesu. Vyhýbajte sa prudkému brzdeniu, ktoré môže
spôsobiť šmyk. Inak sa vozidlo môže stať neovládateľným. To platí
hlavne na mokrých povrchoch alebo klzkých vozovkách.
■Náhle zrýchlenie/zatočenie/odbočenie
Pri prudkom zatočení pri ťahaní by mohol príves naraziť do vášho
vozidla. Pred odbočením spomaľte a choďte pomaly a opatrne, aby
ste sa vyhli prudkému brzdeniu.
■Dôležité body, týkajúce sa odbočovania
Pri zatáčaní budú kolesá prívesu bližšie k vnútrajšku zákruty ako ko-
lesá vozidla. To kompenzujte väčším polomerom zatáčania ako to
robíte normálne.
Návod

2184-1. Pred jazdou
RAV4_OM_OM42A45SK_(EE)■

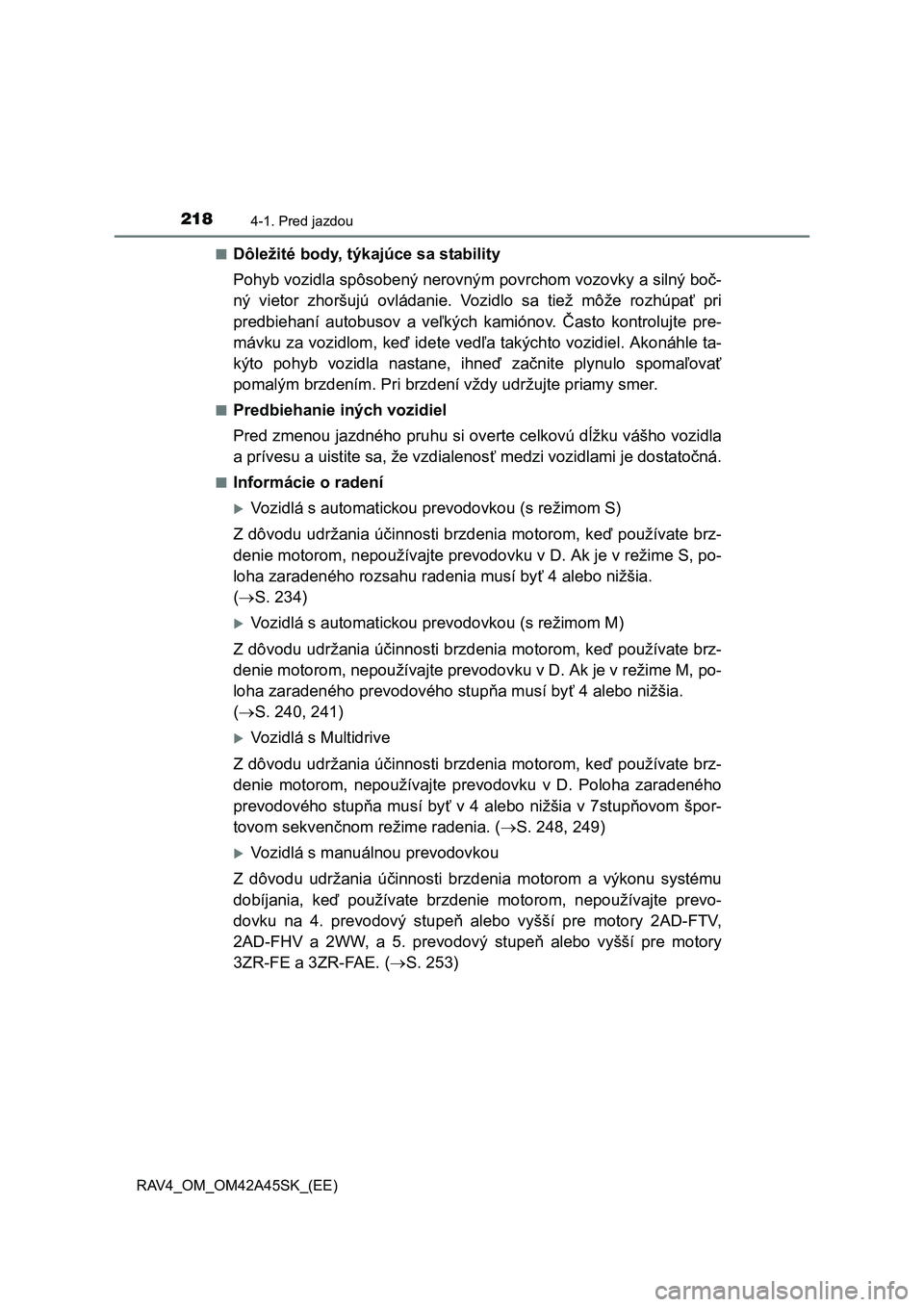

Dôležité body, týkajúce sa stability
Pohyb vozidla spôsobený nerovným povrchom vozovky a silný boč-
ný vietor zhoršujú ovládanie. Vozidlo sa tiež môže rozhúpať pri
predbiehaní autobusov a veľkých kamiónov. Často kontrolujte pre-
mávku za vozidlom, keď idete vedľa takýchto vozidiel. Akonáhle ta-
kýto pohyb vozidla nastane, ihneď začnite plynulo spomaľovať
pomalým brzdením. Pri brzdení vždy udržujte priamy smer.
■Predbiehanie iných vozidiel
Pred zmenou jazdného pruhu si overte celkovú dĺžku vášho vozidla
a prívesu a uistite sa, že vzdialenosť medzi vozidlami je dostatočná.
■Informácie o radení
Vozidlá s automatickou prevodovkou (s režimom S)
Z dôvodu udržania účinnosti brzdenia motorom, keď používate brz-
denie motorom, nepoužívajte prevodovku v D. Ak je v režime S, po-
loha zaradeného rozsahu radenia musí byť 4 alebo nižšia.
(S. 234)
Vozidlá s automatickou prevodovkou (s režimom M)
Z dôvodu udržania účinnosti brzdenia motorom, keď používate brz-
denie motorom, nepoužívajte prevodovku v D. Ak je v režime M, po-
loha zaradeného prevodového stupňa musí byť 4 alebo nižšia.
(S. 240, 241)
Vozidlá s Multidrive
Z dôvodu udržania účinnosti brzdenia motorom, keď používate brz-
denie motorom, nepoužívajte prevodovku v D. Poloha zaradeného
prevodového stupňa musí byť v 4 alebo nižšia v 7stupňovom špor-
tovom sekvenčnom režime radenia. (S. 248, 249)
Vozidlá s manuálnou prevodovkou
Z dôvodu udržania účinnosti brzdenia motorom a výkonu systému
dobíjania, keď používate brzdenie motorom, nepoužívajte prevo-
dovku na 4. prevodový stupeň alebo vyšší pre motory 2AD-FTV,
2AD-FHV a 2WW, a 5. prevodový stupeň alebo vyšší pre motory
3ZR-FE a 3ZR-FAE. (S. 253)

2194-1. Pred jazdou
4
Jazda
RAV4_OM_OM42A45SK_(EE)■

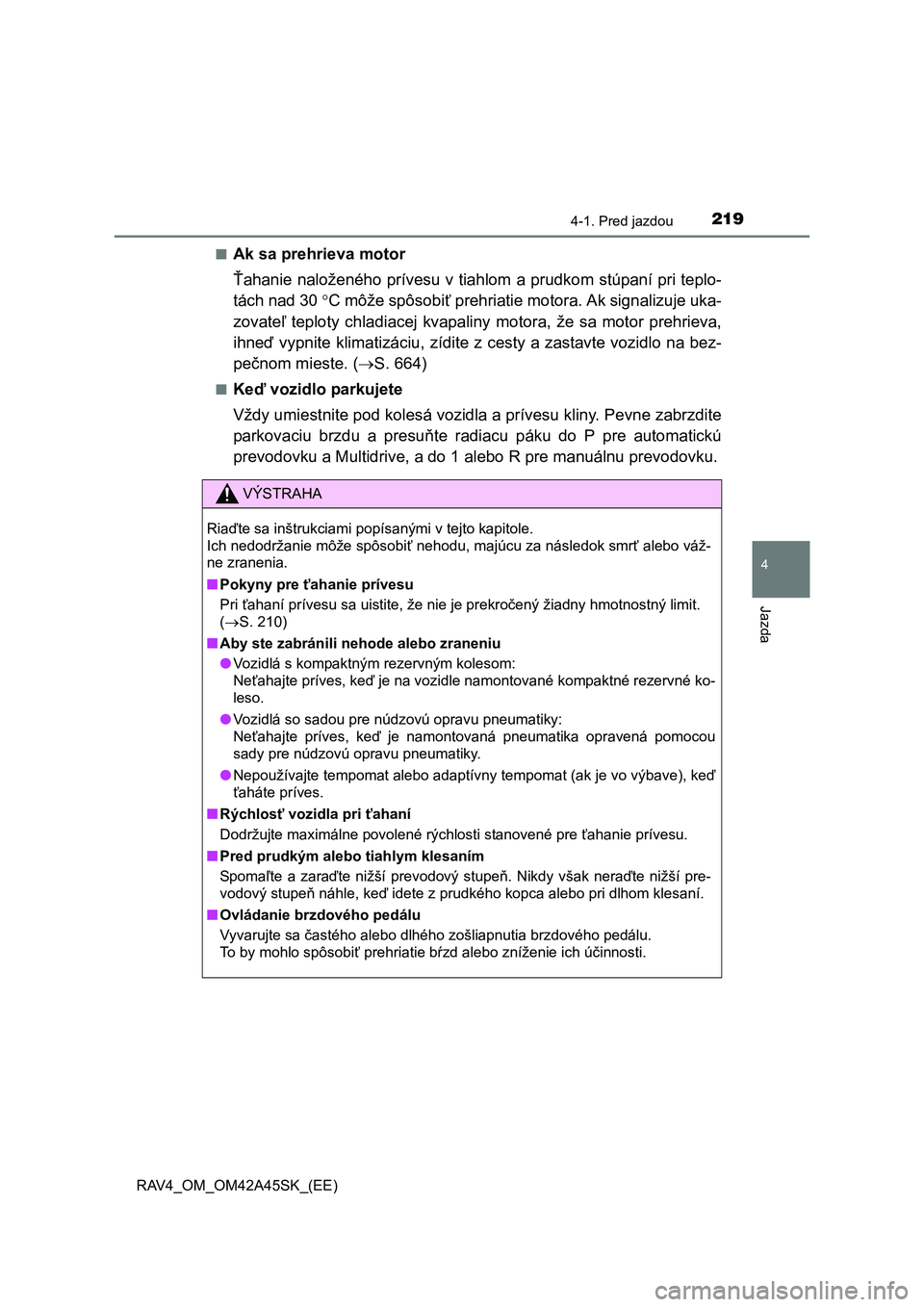

Ak sa prehrieva motor
Ťahanie naloženého prívesu v tiahlom a prudkom stúpaní pri teplo-
tách nad 30 C môže spôsobiť prehriatie motora. Ak signalizuje uka-
zovateľ teploty chladiacej kvapaliny motora, že sa motor prehrieva,
ihneď vypnite klimatizáciu, zídite z cesty a zastavte vozidlo na bez-
pečnom mieste. (S. 664)
■Keď vozidlo parkujete
Vždy umiestnite pod kolesá vozidla a prívesu kliny. Pevne zabrzdite
parkovaciu brzdu a presuňte radiacu páku do P pre automatickú
prevodovku a Multidrive, a do 1 alebo R pre manuálnu prevodovku.
VÝSTRAHA
Riaďte sa inštrukciami popísanými v tejto kapitole.
Ich nedodržanie môže spôsobiť nehodu, majúcu za následok smrť alebo váž-
ne zranenia.
■Pokyny pre ťahanie prívesu
Pri ťahaní prívesu sa uistite, že nie je prekročený žiadny hmotnostný limit.
(S. 210)
■Aby ste zabránili nehode alebo zraneniu
●Vozidlá s kompaktným rezervným kolesom:
Neťahajte príves, keď je na vozidle namontované kompaktné rezervné ko-
leso.
●Vozidlá so sadou pre núdzovú opravu pneumatiky:
Neťahajte príves, keď je namontovaná pneumatika opravená pomocou
sady pre núdzovú opravu pneumatiky.
●Nepoužívajte tempomat alebo adaptívny tempomat (ak je vo výbave), keď
ťaháte príves.
■Rýchlosť vozidla pri ťahaní
Dodržujte maximálne povolené rýchlosti stanovené pre ťahanie prívesu.
■Pred prudkým alebo tiahlym klesaním
Spomaľte a zaraďte nižší prevodový stupeň. Nikdy však neraďte nižší pre-
vodový stupeň náhle, keď idete z prudkého kopca alebo pri dlhom klesaní.
■Ovládanie brzdového pedálu
Vyvarujte sa častého alebo dlhého zošliapnutia brzdového pedálu.
To by mohlo spôsobiť prehriatie bŕzd alebo zníženie ich účinnosti.

2204-1. Pred jazdou
RAV4_OM_OM42A45SK_(EE)

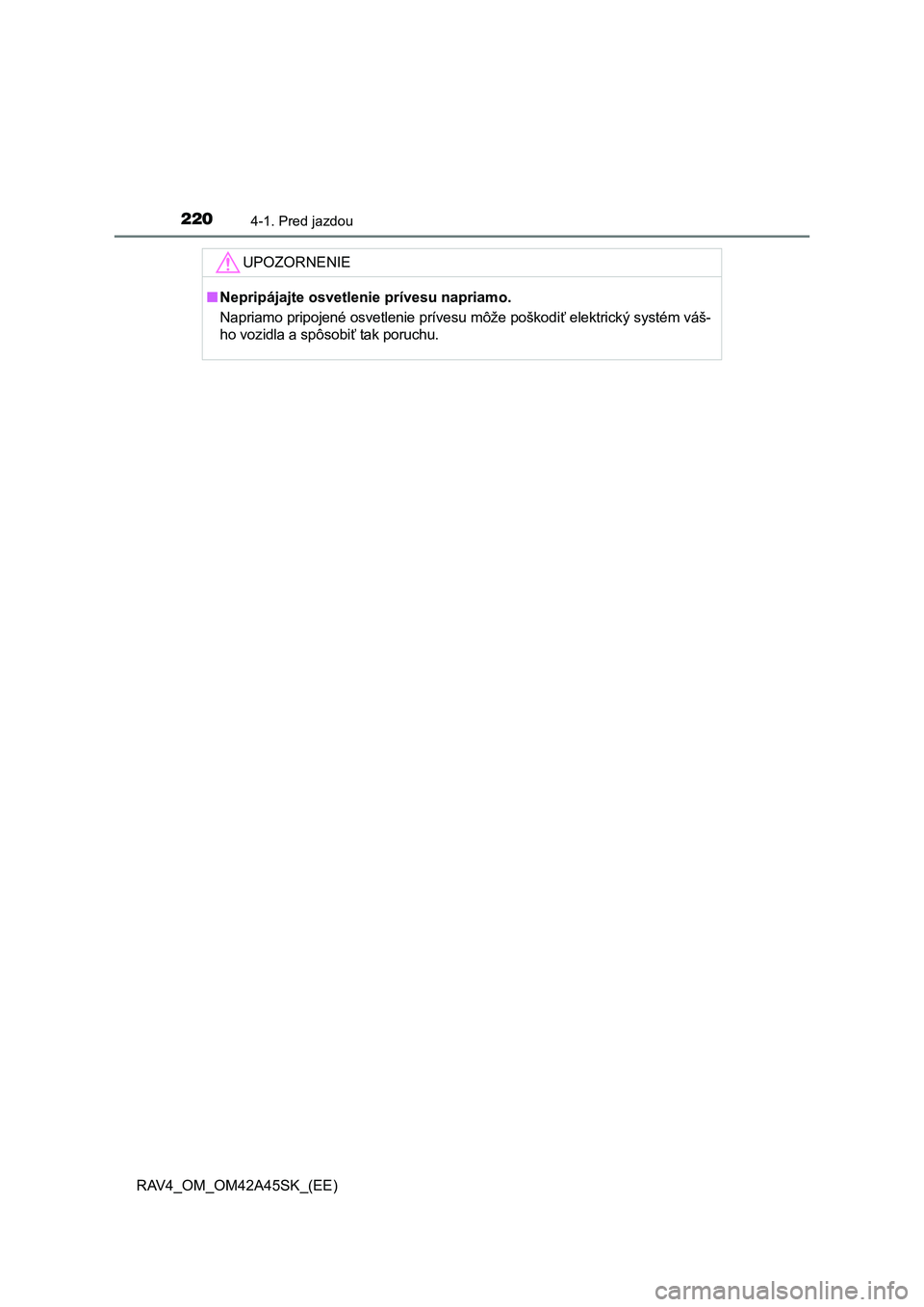

UPOZORNENIE
■Nepripájajte osvetlenie prívesu napriamo.
Napriamo pripojené osvetlenie prívesu môže poškodiť elektrický systém váš-
ho vozidla a spôsobiť tak poruchu.
