5117-2. Údržba
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če

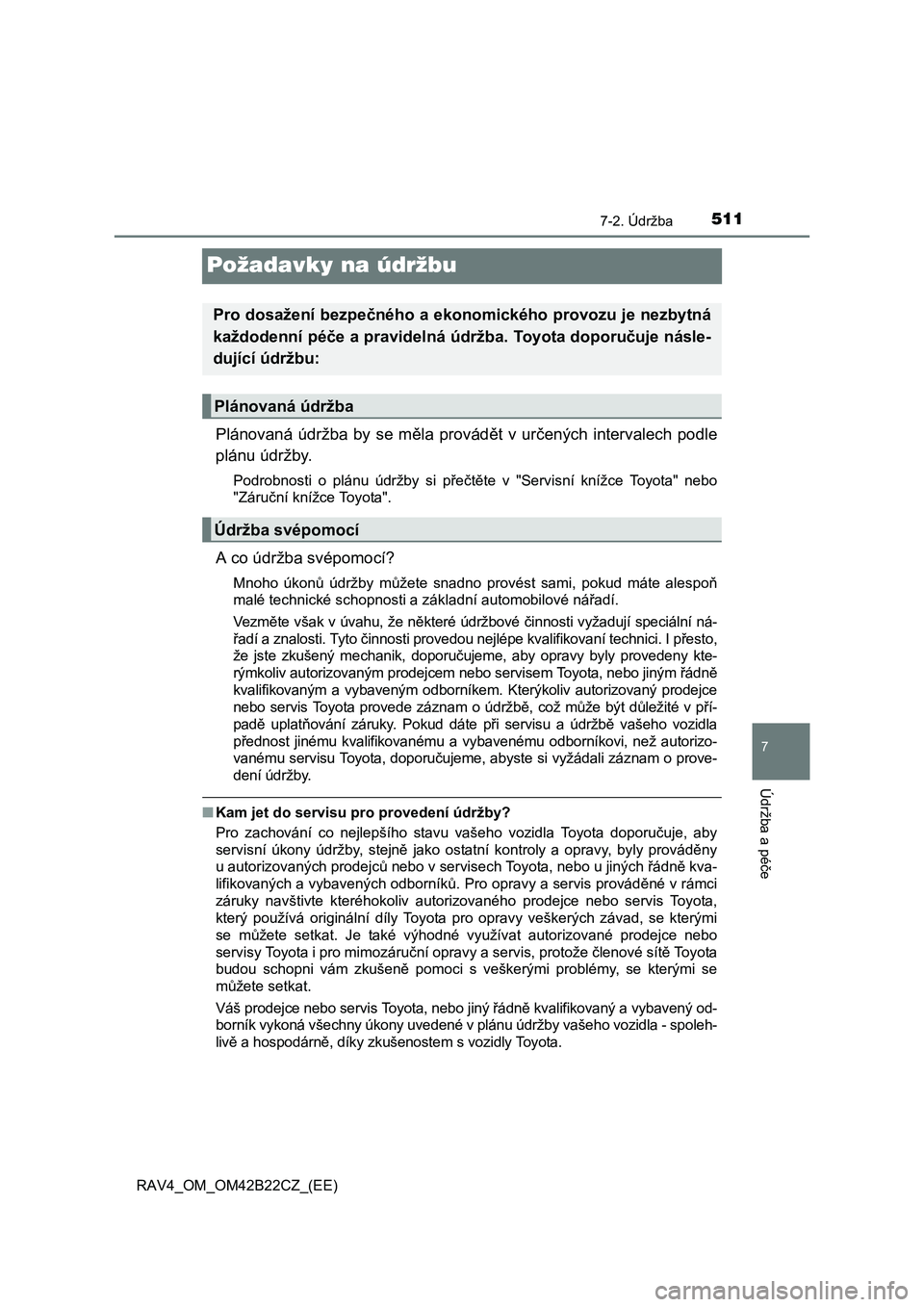

Požadavky na údržbu
Plánovaná údržba by se měla provádět v určených intervalech podle
plánu údržby.
Podrobnosti o plánu údržby si p řečtěte v "Servisní knížce Toyota" nebo
"Záru ční knížce Toyota".
A co údržba svépomocí?
Mnoho úkonů údržby můžete snadno provést sami, pokud máte alespoň
malé technické schopnosti a základní automobilové ná řadí.
Ve z m ěte však v úvahu, že některé údržbové činnosti vyžadují speciální ná-
ř adí a znalosti. Tyto činnosti provedou nejlépe kvalifikovaní technici. I přesto,
že jste zkušený mechanik, doporu čujeme, aby opravy byly provedeny kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem. Kterýkoliv autorizovaný prodejce
nebo servis Toyota provede záznam o údržb ě, což může být důležité v pří-
pad ě uplatňování záruky. Pokud dáte při servisu a údržbě vašeho vozidla
p řednost jinému kvalifikovanému a vybavenému odborníkovi, než autorizo-
vanému servisu Toyota, doporu čujeme, abyste si vyžádali záznam o prove-
dení údržby.
■ Kam jet do servisu pro provedení údržby?
Pro zachování co nejlepšího stavu vašeho vozidla Toyota doporu čuje, aby
servisní úkony údržby, stejn ě jako ostatní kontroly a opravy, byly prováděny
u autorizovaných prodejc ů nebo v servisech Toyota, nebo u jiných řádně kva-
lifikovaných a vybavených odborník ů. Pro opravy a servis prováděné v rámci
záruky navštivte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
který používá originální díly Toyota pro opravy veškerých závad, se kterými
se m ůžete setkat. Je také výhodné využívat autorizované prodejce nebo
servisy Toyota i pro mimozáru ční opravy a servis, protože členové sítě To y o t a
budou schopni vám zkušen ě pomoci s veškerými problémy, se kterými se
m ůžete setkat.
Váš prodejce nebo servis Toyota, nebo jiný řádně kvalifikovaný a vybavený od-
borník vykoná všechny úkony uvedené v plánu údržby vašeho vozidla - spoleh-
liv ě a hospodárně, díky zkušenostem s vozidly Toyota.
Pro dosažení bezpečného a ekonomického provozu je nezbytná
každodenní pé če a pravidelná údržba. Toyota doporučuje násle-
dující údržbu:
Plánovaná údržba
Údržba svépomocí

5127-2. Údržba
RAV4_OM_OM42B22CZ_(EE)

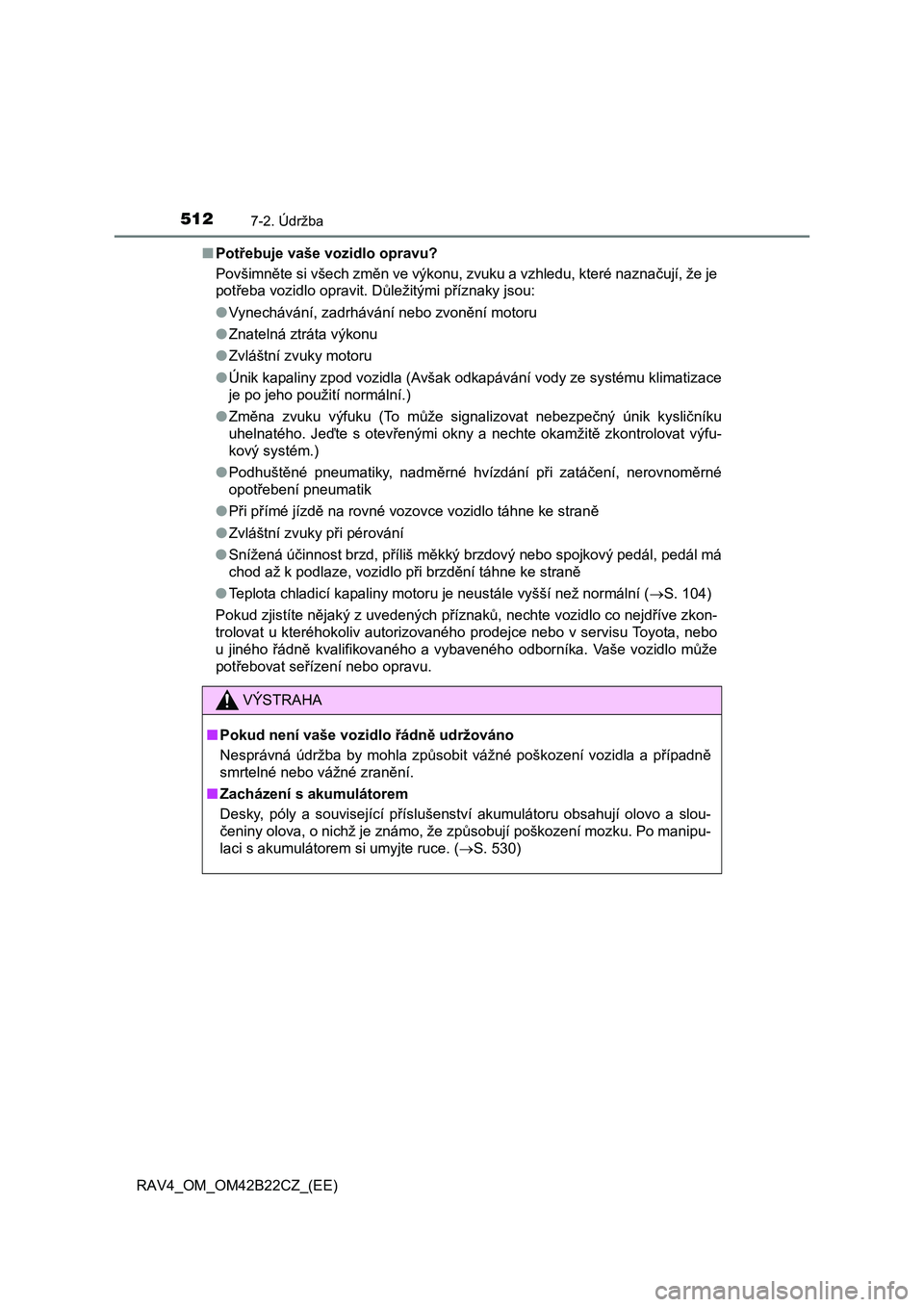

■ Potřebuje vaše vozidlo opravu?
Povšimn ěte si všech změn ve výkonu, zvuku a vzhledu, které naznačují, že je
pot řeba vozidlo opravit. Důležitými příznaky jsou:
● Vynechávání, zadrhávání nebo zvonění motoru
● Znatelná ztráta výkonu
● Zvláštní zvuky motoru
● Únik kapaliny zpod vozidla (Avšak odkapávání vody ze systému klimatizace
je po jeho použití normální.)
● Změna zvuku výfuku (To může signalizovat nebezpečný únik kysličníku
uhelnatého. Je ďte s otevřenými okny a nechte okamžitě zkontrolovat výfu-
kový systém.)
● Podhuštěné pneumatiky, nadměrné hvízdání při zatáčení, nerovnoměrné
opot řebení pneumatik
● Při přímé jízdě na rovné vozovce vozidlo táhne ke straně
● Zvláštní zvuky při pérování
● Snížená účinnost brzd, příliš měkký brzdový nebo spojkový pedál, pedál má
chod až k podlaze, vozidlo p ři brzdění táhne ke straně
● Teplota chladicí kapaliny motoru je neustále vyšší než normální (S. 104)
Pokud zjistíte n ějaký z uvedených příznaků, nechte vozidlo co nejdříve zkon-
trolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
u jiného řádně kvalifikovaného a vybaveného odborníka. Vaše vozidlo může
pot řebovat seřízení nebo opravu.
VÝSTRAHA
■Pokud není vaše vozidlo řádně udržováno
Nesprávná údržba by mohla zp ůsobit vážné poškození vozidla a případně
smrtelné nebo vážné zran ění.
■ Zacházení s akumulátorem
Desky, póly a související p říslušenství akumulátoru obsahují olovo a slou-
č eniny olova, o nichž je známo, že způsobují poškození mozku. Po manipu-
laci s akumulátorem si umyjte ruce. ( S. 530)

5137-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če

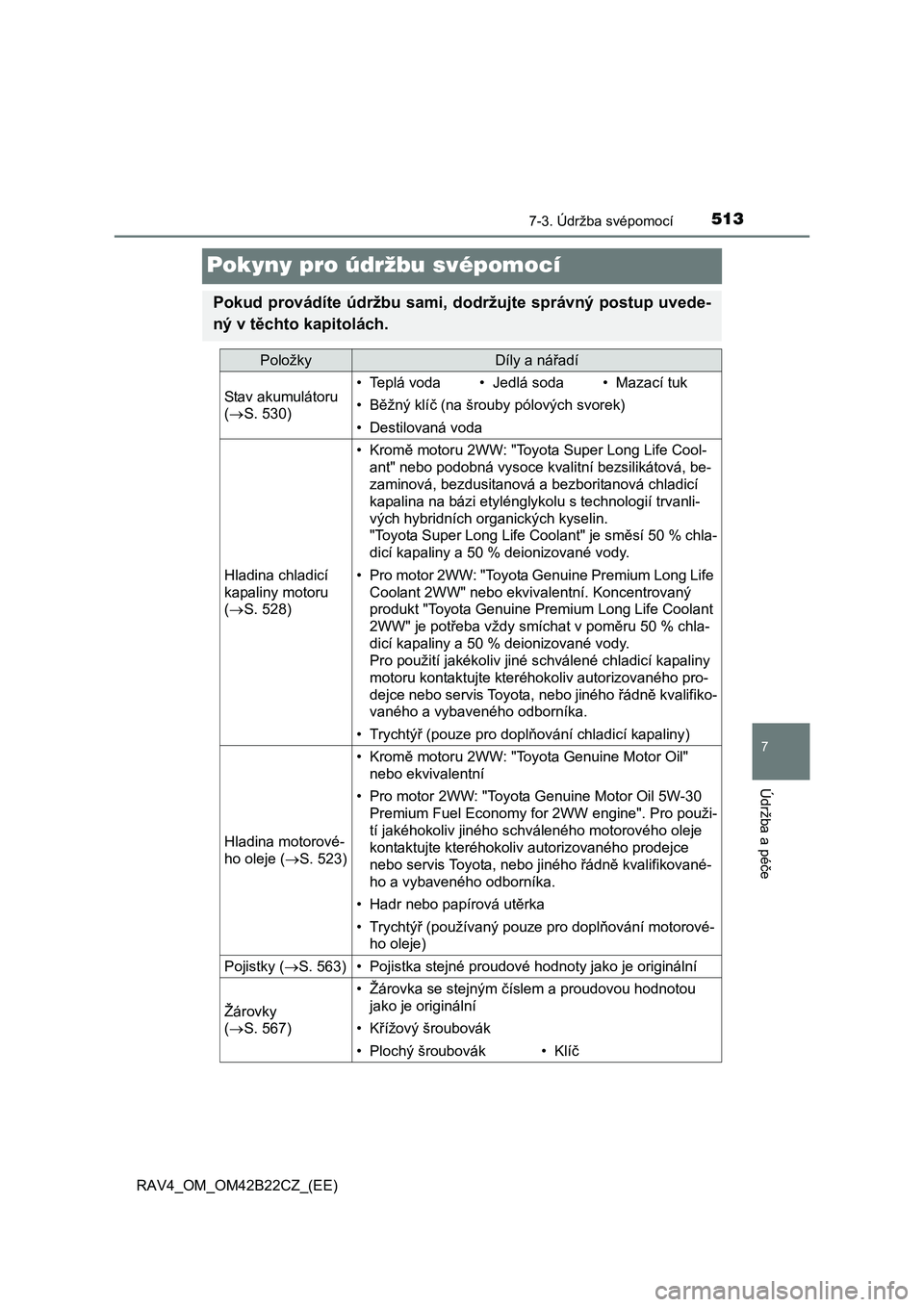

Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v t ěchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
( S. 530)
• Teplá voda• Jedlá soda• Mazací tuk
•Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru
( S. 528)
•Kromě motoru 2WW: "Toyota Super Long Life Cool-
ant" nebo podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií trvanli-
vých hybridních organických kyselin.
"Toyota Super Long Life Coolant" je sm ěsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Pro motor 2WW: "Toyota Genuine Premium Long Life
Coolant 2WW" nebo ekvivalentní. Koncentrovaný
produkt "Toyota Genuine Premium Long Life Coolant
2WW" je pot řeba vždy smíchat v poměru 50 % chla-
dicí kapaliny a 50 % deionizované vody.
Pro použití jakékoliv jiné schválené chladicí kapaliny
motoru kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifiko-
vaného a vybaveného odborníka.
• Trychtý ř (pouze pro doplňování chladicí kapaliny)
Hladina motorové-
ho oleje ( S. 523)
•Kromě motoru 2WW: "Toyota Genuine Motor Oil"
nebo ekvivalentní
• Pro motor 2WW: "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 2WW engine". Pro použi-
tí jakéhokoliv jiného schváleného motorového oleje
kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
• Hadr nebo papírová ut ěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky ( S. 563)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
( S. 567)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
•K řížový šroubovák
• Plochý šroubovák•Klíč

5147-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)

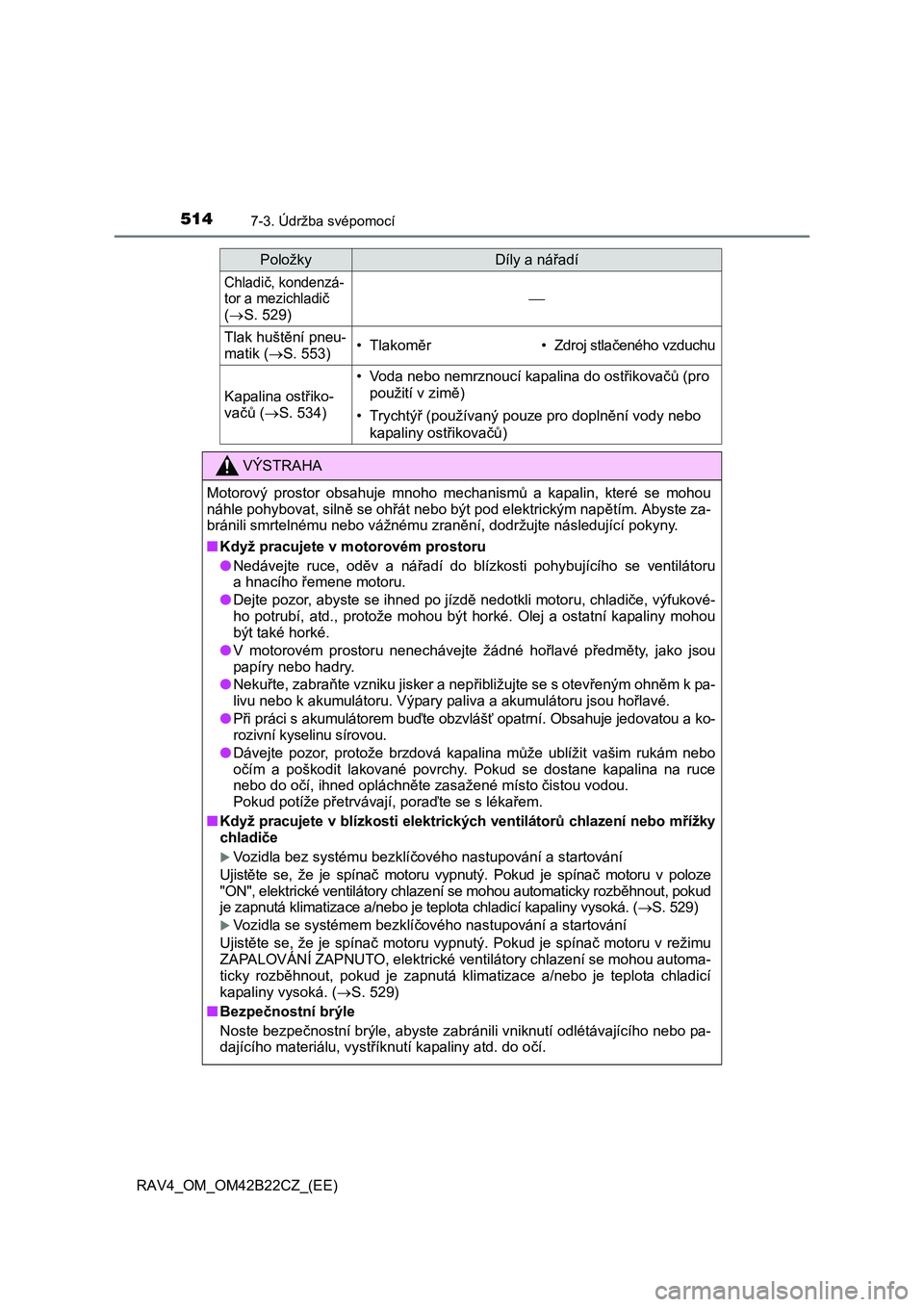

Chladič, kondenzá-
tor a mezichladi č
( S. 529)

Tlak huštění pneu-
matik ( S. 553)• Tlakoměr•Zdroj stlačeného vzduchu
Kapalina ostřiko-
va čů (S. 534)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zim ě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ost řikovačů)
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, siln ě se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zran ění, dodržujte následující pokyny.
■ Když pracujete v motorovém prostoru
● Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
● Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí, atd., protože mohou být horké. Olej a ostatní kapaliny mohou
být také horké.
● V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
● Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou ho řlavé.
● Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a ko-
rozivní kyselinu sírovou.
● Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
o čím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do o čí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže p řetrvávají, poraďte se s lékařem.
■ Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladi če
Vozidla bez systému bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru vypnutý. Pokud je spínač motoru v poloze
"ON", elektrické ventilátory chlazení se mohou automaticky rozb ěhnout, pokud
je zapnutá klimatizace a/nebo je teplota chladicí kapaliny vysoká. (S. 529)
Vozidla se systémem bezklí čového nastupování a startování
Ujist ěte se, že je spínač motoru vypnutý. Pokud je spínač motoru v režimu
ZAPALOVÁNÍ ZAPNUTO, elektrické ventilátory chlazení se mohou automa-
ticky rozb ěhnout, pokud je zapnutá klimatizace a/nebo je teplota chladicí
kapaliny vysoká. ( S. 529)
■ Bezpečnostní brýle
Noste bezpe čnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vyst říknutí kapaliny atd. do očí.
PoložkyDíly a nářadí

5157-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky ne čistotám ve vzduchu.
■ Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírn ě klesne, když se opotřebují
brzdové desti čky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

5167-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírn ě povyskočí nahoru.
Posuňte pomocnou páčku zá-
padky doleva a zvedn ěte kapotu.
Otev řenou kapotu podepřete
vložením podp ěrné tyče do ot-
voru.
Uvoln ěte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

5177-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úpln ě zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zran ění.
■ Po nasazení podpěrné tyče do otvoru
Ujist ěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo t ělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujist ěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty se vzty čenou podpěrnou tyčí by mohlo způsobit pro-
hnutí kapoty.

5187-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
vp říručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pom ocí podlahového zvedáku, umís-
t ěte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo zp ůsobit zranění.

5197-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če

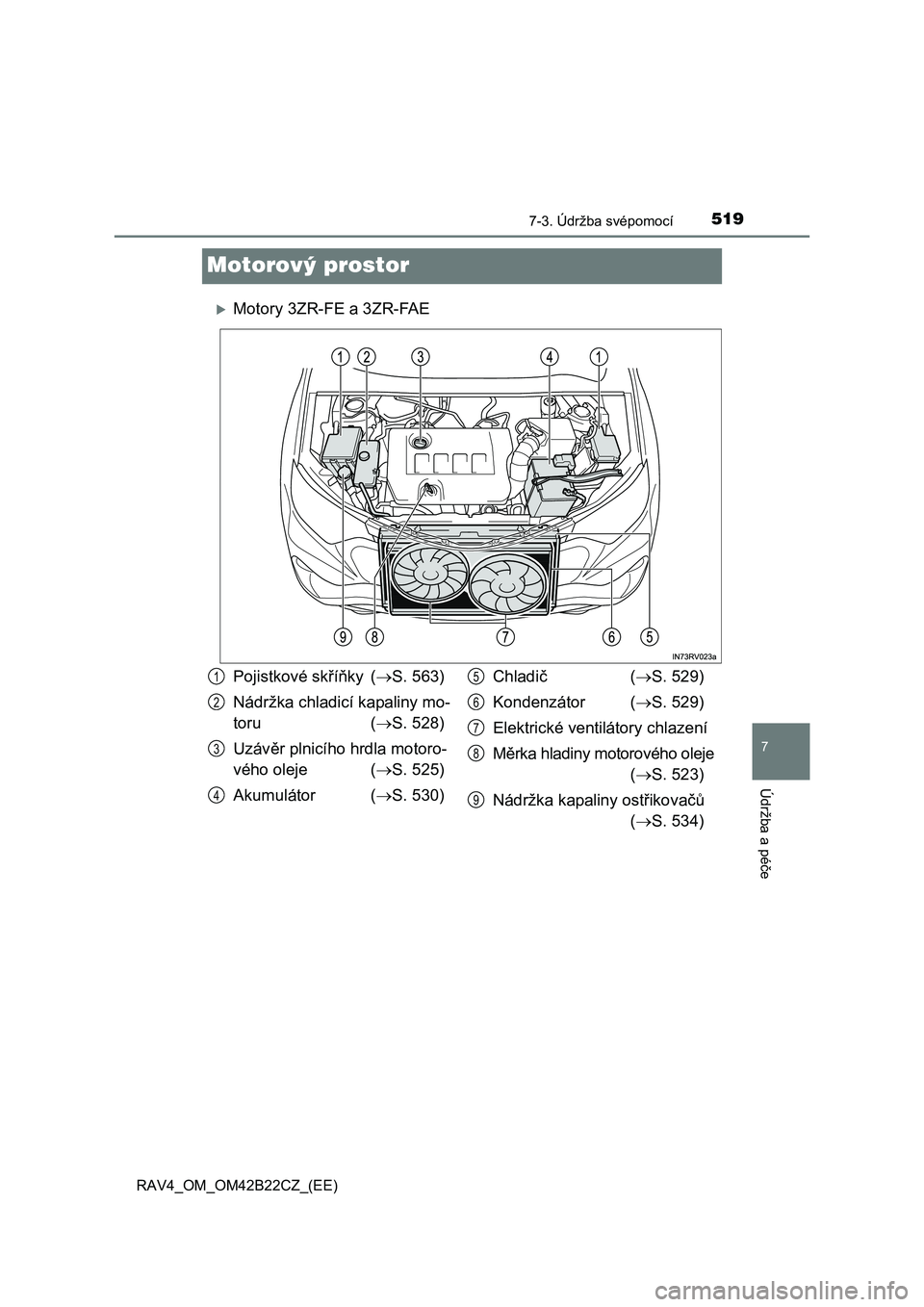

Motorový prostor
Motory 3ZR-FE a 3ZR-FAE
Pojistkové skříňky (S. 563)
Nádržka chladicí kapaliny mo-
toru ( S. 528)
Uzáv ěr plnicího hrdla motoro-
vého oleje ( S. 525)
Akumulátor ( S. 530)
Chladi č (S. 529)
Kondenzátor ( S. 529)
Elektrické vent ilátory chlazení
M ěrka hladiny motorového oleje
( S. 523)
Nádržka kapaliny ost řikovačů
( S. 534)
1
2
3
4
5
6
7
8
9

5207-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)

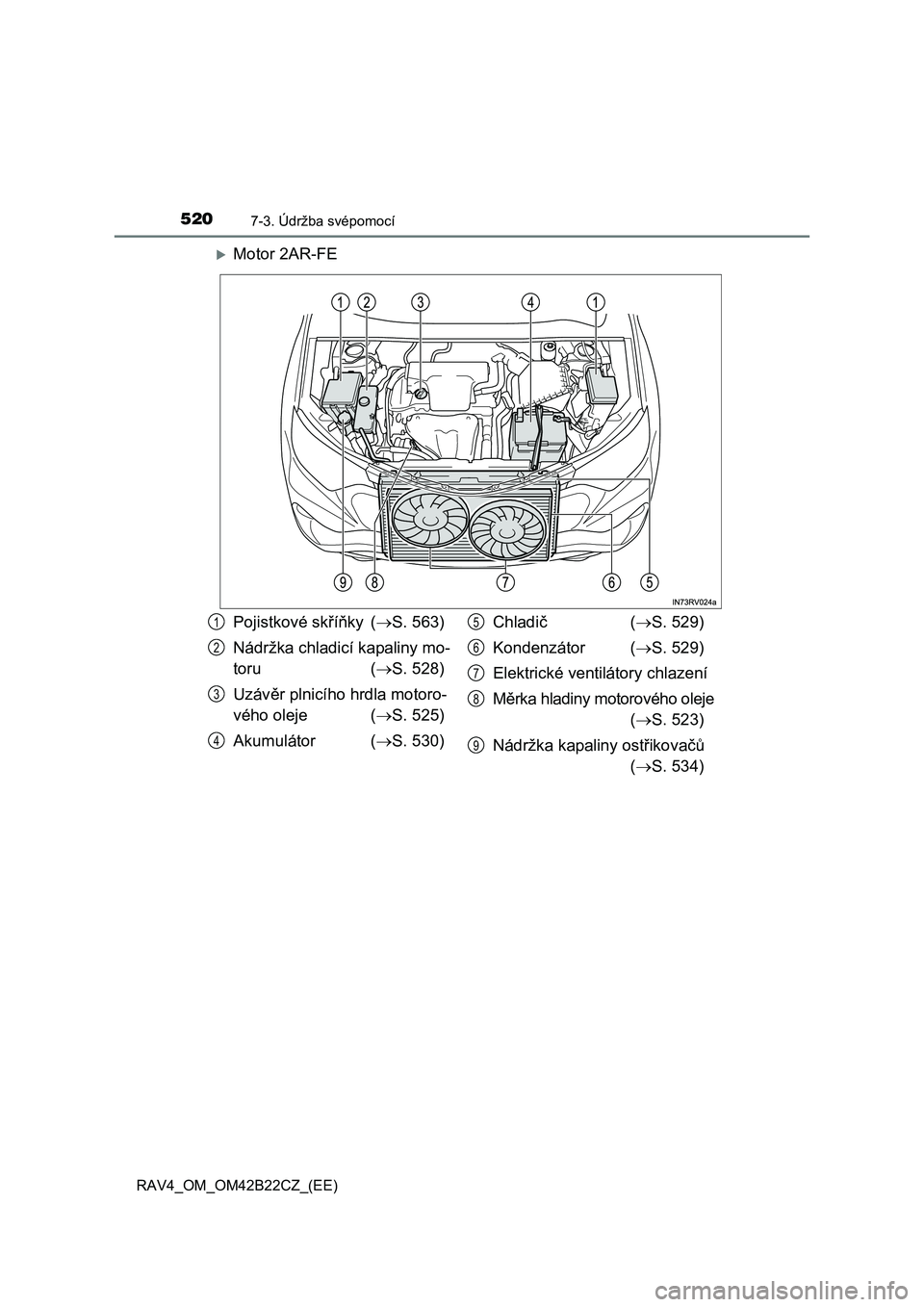

Motor 2AR-FE
Pojistkové skříňky (S. 563)
Nádržka chladicí kapaliny mo-
toru ( S. 528)
Uzáv ěr plnicího hrdla motoro-
vého oleje ( S. 525)
Akumulátor ( S. 530)
Chladi č (S. 529)
Kondenzátor ( S. 529)
Elektrické vent ilátory chlazení
M ěrka hladiny motorového oleje
( S. 523)
Nádržka kapaliny ost řikovačů
( S. 534)
1
2
3
4
5
6
7
8
9
