TOYOTA RAV4 2016 Návod na použití (in Czech)

5217-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če

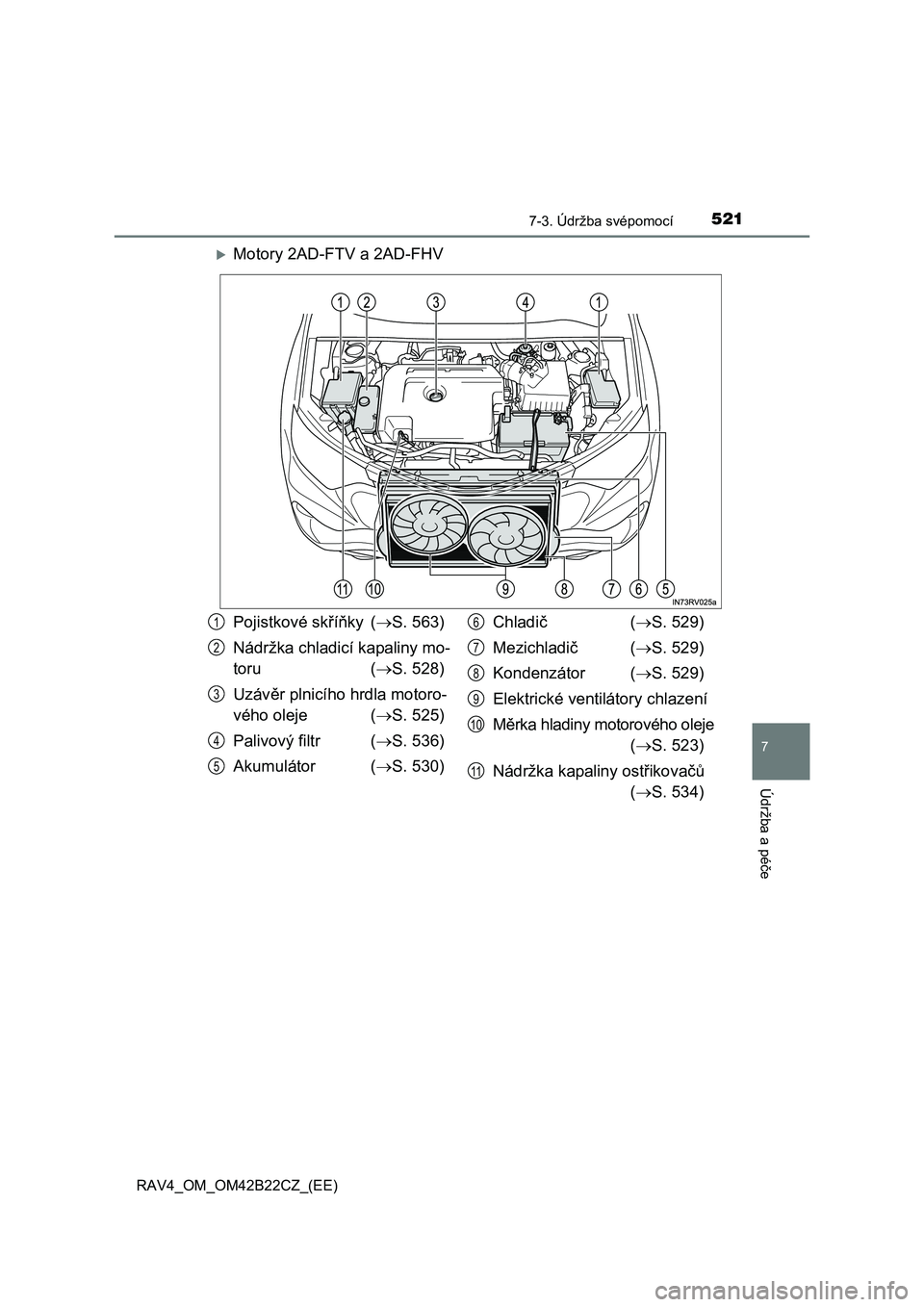

Motory 2AD-FTV a 2AD-FHV
Pojistkové skříňky (S. 563)
Nádržka chladicí kapaliny mo-
toru ( S. 528)
Uzáv ěr plnicího hrdla motoro-
vého oleje ( S. 525)
Palivový filtr ( S. 536)
Akumulátor ( S. 530)
Chladi č (S. 529)
Mezichladi č (S. 529)
Kondenzátor ( S. 529)
Elektrické vent ilátory chlazení
M ěrka hladiny motorového oleje
( S. 523)
Nádržka kapaliny ost řikovačů
( S. 534)
1
2
3
4
5
6
7
8
9
10
11

5227-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)

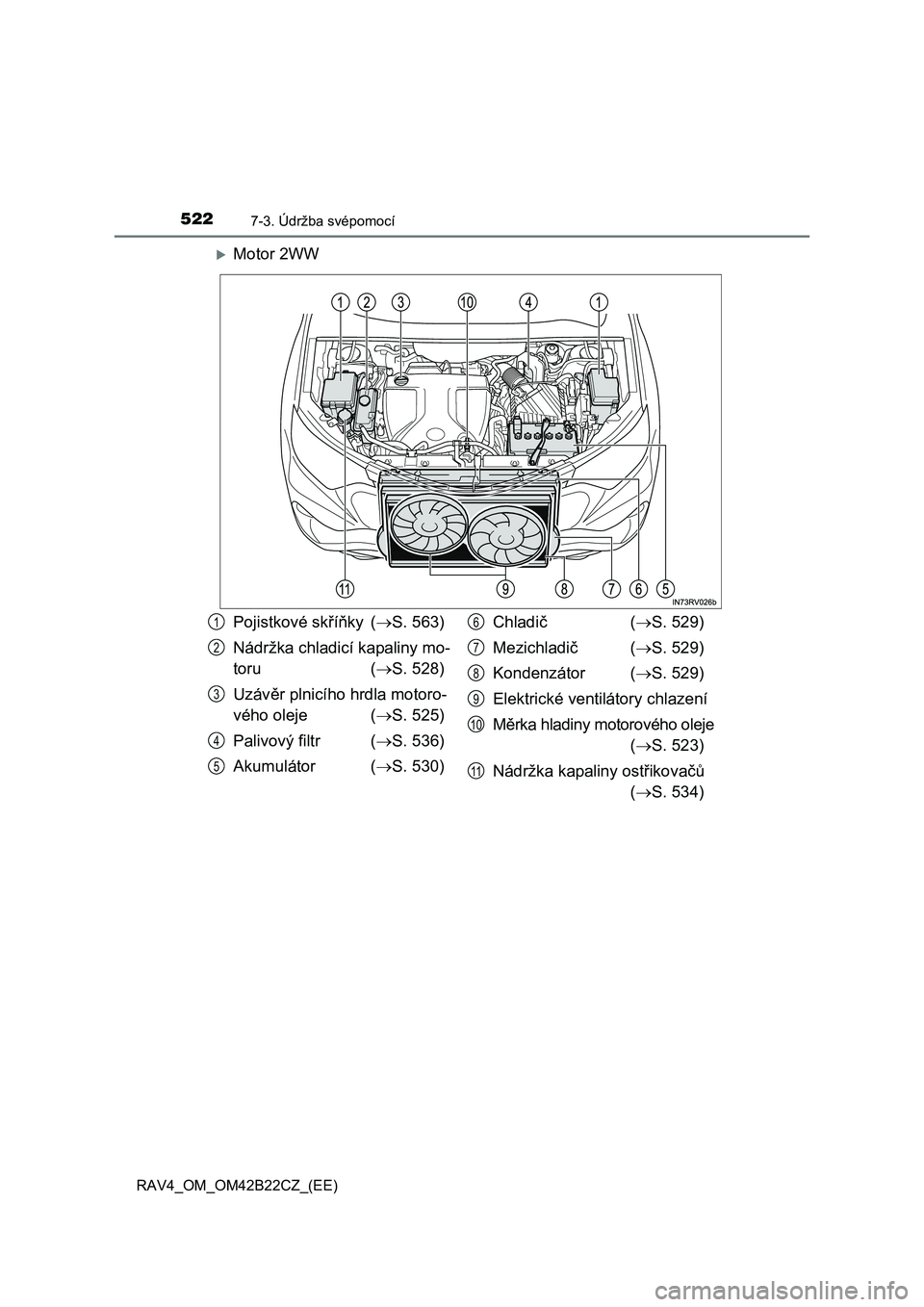

Motor 2WW
Pojistkové skříňky (S. 563)
Nádržka chladicí kapaliny mo-
toru ( S. 528)
Uzáv ěr plnicího hrdla motoro-
vého oleje ( S. 525)
Palivový filtr ( S. 536)
Akumulátor ( S. 530)
Chladi č (S. 529)
Mezichladi č (S. 529)
Kondenzátor ( S. 529)
Elektrické vent ilátory chlazení
M ěrka hladiny motorového oleje
( S. 523)
Nádržka kapaliny ost řikovačů
( S. 534)
1
2
3
4
5
6
7
8
9
10
11

5237-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí m ěrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a jeho
vypnutí vy čkejte více než 5 minut, až olej steče zpět na dno motoru.
Vytáhněte měrku ven, přičemž držte hadr pod jejím koncem.
Ut řete měrku do sucha.
Motorový olej
1
2
Motory 3ZR-FE a 3ZR-FAEMotor 2AR-FE
Motory 2AD-FTV a 2AD-FHVMotor 2WW
3

5247-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
Plochá měrka a tvarovaná měrka typu B: Zasuňte měrku znovu
na doraz.
Tvarovaná m ěrka typu A: Za-
su ňte tvarovanou měrku na
doraz nato čenou oblastmi
s prolisy ( na obrázku)
sm ěrem k motoru.
Vytáhn ěte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem m ěrky držte hadr.
Nízká
Normální
Nadm ěrná
Tvar m ěrky se může lišit podle typu vozidla nebo motoru.
Ut řete měrku a zasuňte ji na doraz.
4
1
5
1
2
3
Plochá měrkaTvarovaná měrka typu A
Tvarovaná měrka typu B
Strana pro měření
6

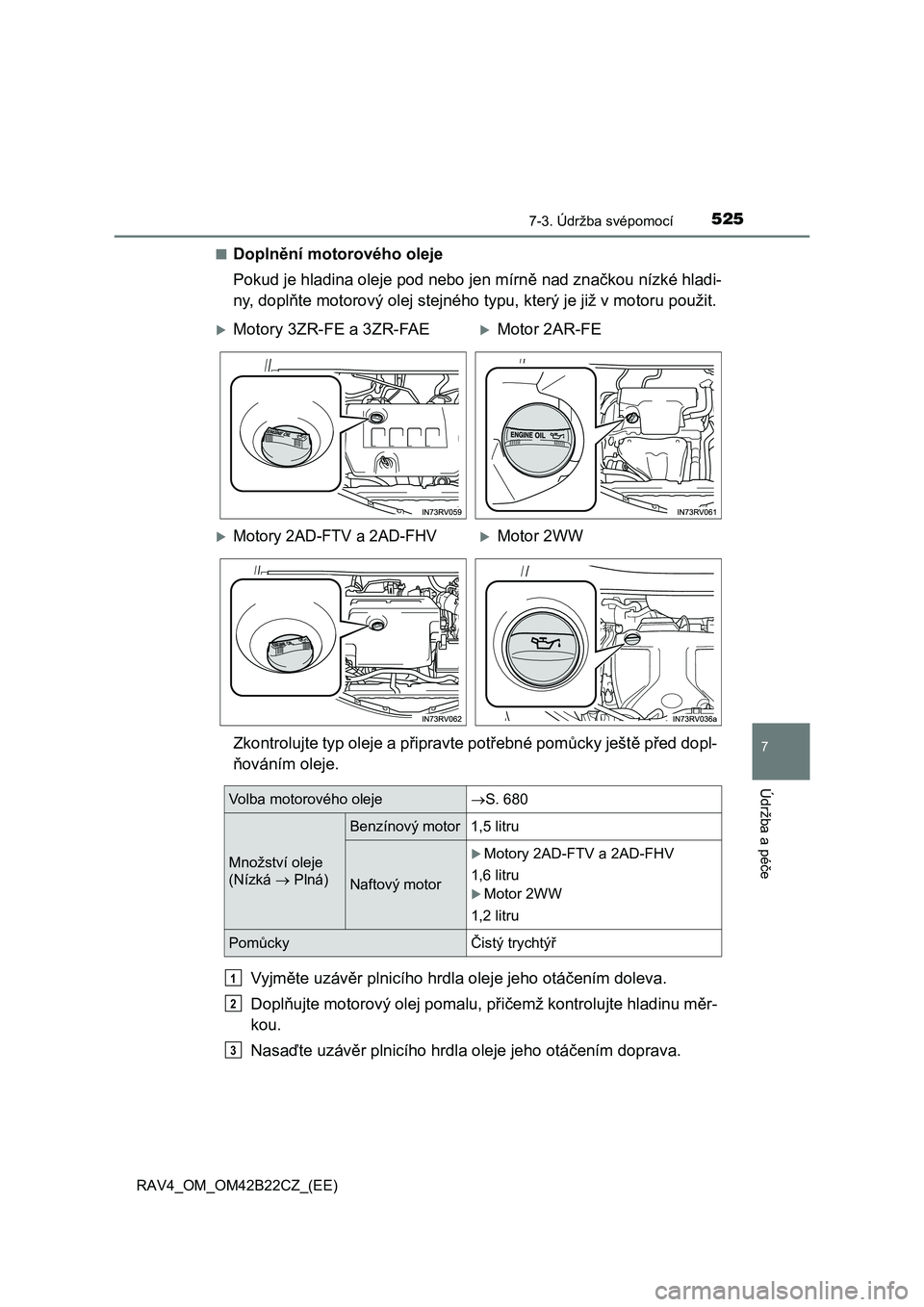

5257-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen mírn ě nad značkou nízké hladi-
ny, dopl ňte motorový olej stejného typu, který je již v motoru použit.
Zkontrolujte typ oleje a p řipravte potřebné pomůcky ještě před dopl-
ň ováním oleje.
Vyjm ěte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Dopl ňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasa ďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
Motory 3ZR-FE a 3ZR-FAEMotor 2AR-FE
Motory 2AD-FTV a 2AD-FHVMotor 2WW
Volba motorového olejeS. 680
Množství oleje
(Nízká  Plná)
Benzínový motor 1,5 litru
Naftový motor
Motory 2AD-FTV a 2AD-FHV
1,6 litru
Motor 2WW
1,2 litru
Pom ůckyČistý trychtýř
1
2
3

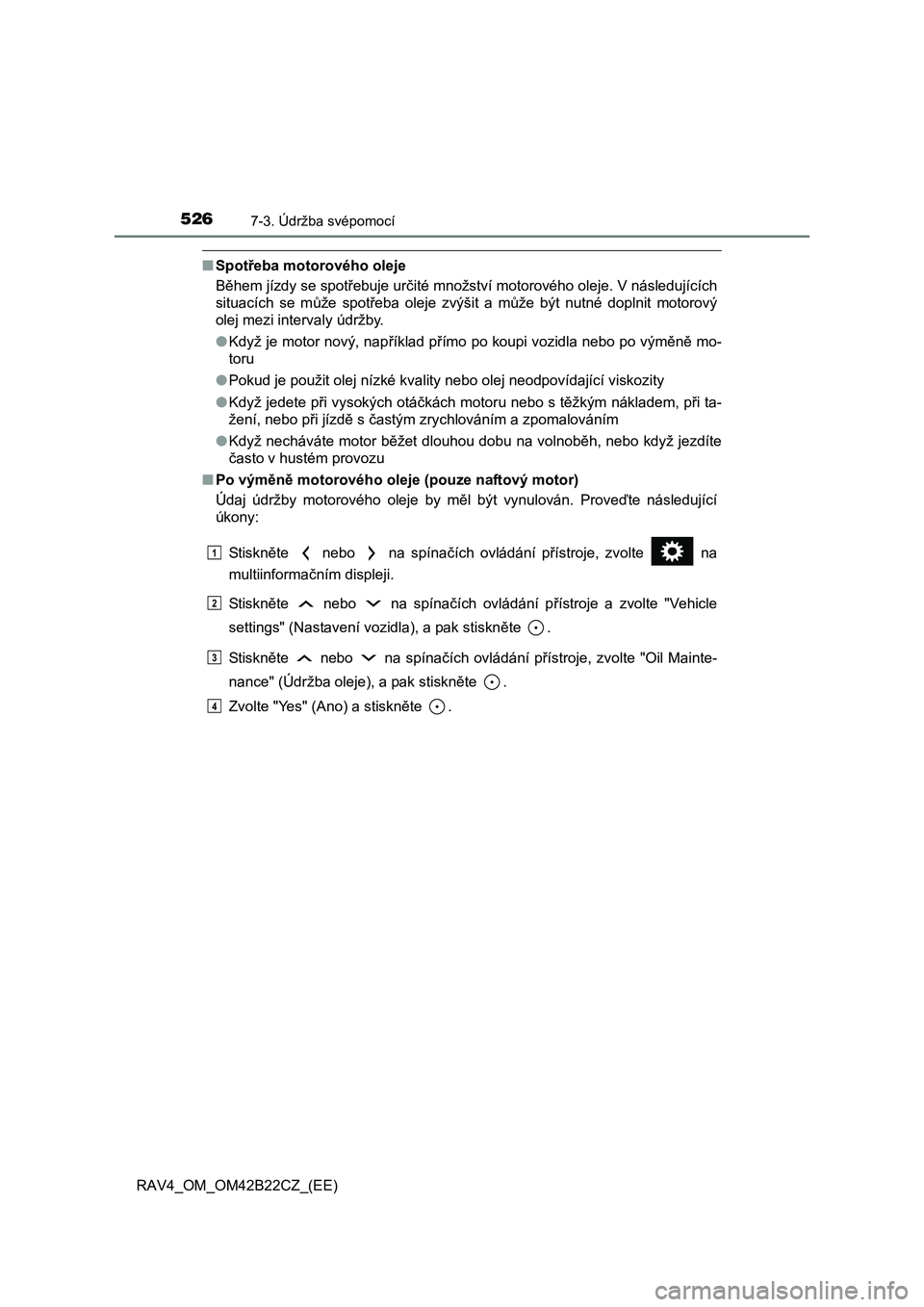

5267-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
■Spotřeba motorového oleje
B ěhem jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se m ůže spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
● Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
● Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
● Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo p ři jízdě s častým zrychlováním a zpomalováním
● Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
č asto v hustém provozu
■ Po výměně motorového oleje (pouze naftový motor)
Údaj údržby motorového oleje by m ěl být vynulován. Proveďte následující
úkony:
Stiskn ěte nebo na spínačích ovládání přístroje, zvolte na
multiinforma čním displeji.
Stiskn ěte nebo na spínačích ovládání přístroje a zvolte "Vehicle
settings" (Nastavení vozidla), a pak stiskn ěte .
Stiskn ěte nebo na spínačích ovládání přístroje, zvolte "Oil Mainte-
nance" (Údržba oleje), a pak stiskn ěte .
Zvolte "Yes" (Ano) a stiskn ěte .
1
2
3
4

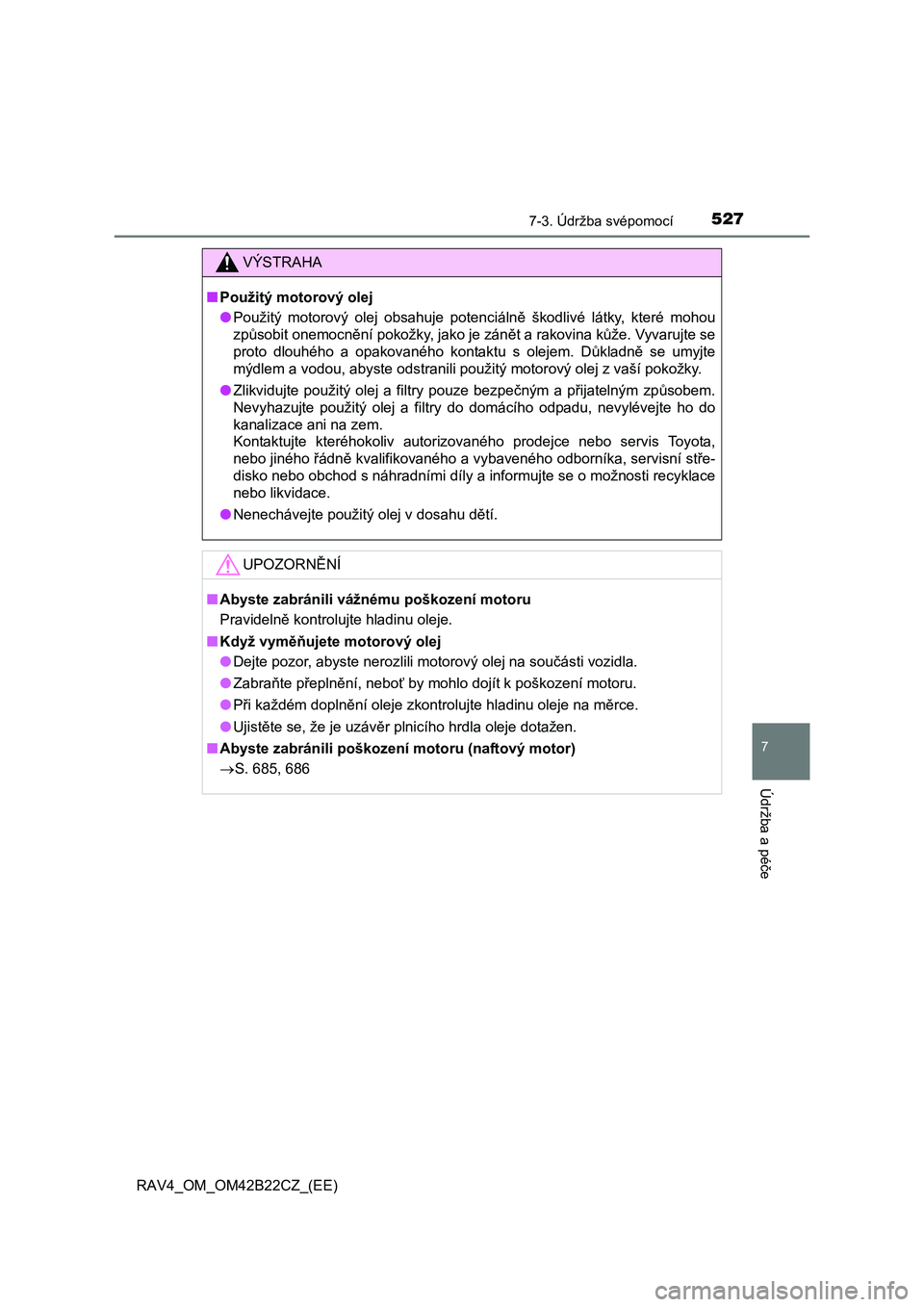

5277-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
VÝSTRAHA
■Použitý motorový olej
● Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
zp ůsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. D ůkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
● Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, servisní stře-
disko nebo obchod s náhradními díly a informujte se o možnosti recyklace
nebo likvidace.
● Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravideln ě kontrolujte hladinu oleje.
■ Když vyměňujete motorový olej
● Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
● Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
● Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
● Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
■ Abyste zabránili poškození motoru (naftový motor)
 S. 685, 686

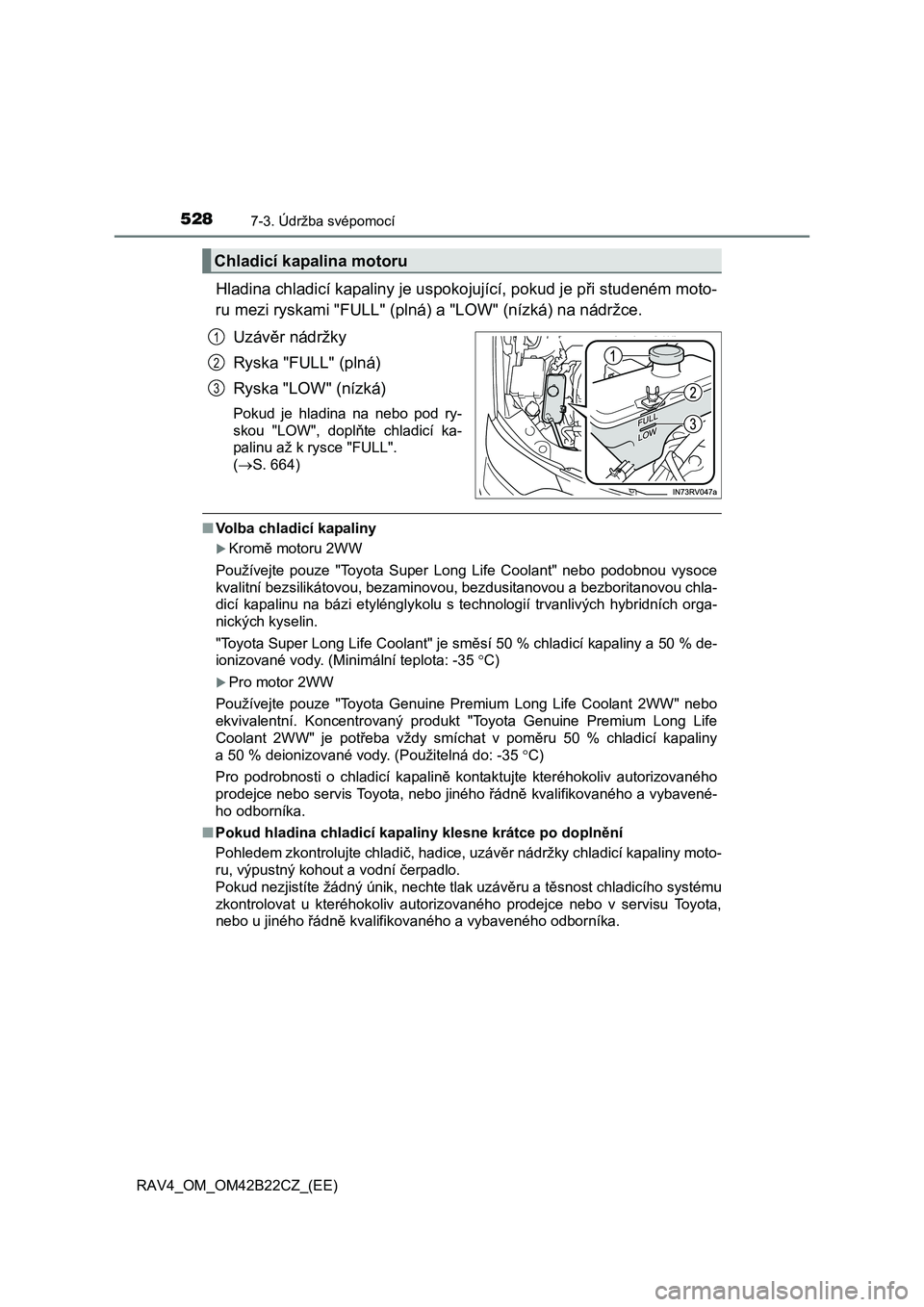

5287-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
Hladina chladicí kapaliny je uspokojující, pokud je při studeném moto-
ru mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
Uzáv ěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ry-
skou "LOW", dopl ňte chladicí ka-
palinu až k rysce "FULL".
( S. 664)
■Volba chladicí kapaliny
Kromě motoru 2WW
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je sm ěsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro motor 2WW
Používejte pouze "Toyota Genuine Premium Long Life Coolant 2WW" nebo
ekvivalentní. Koncentrovaný produkt "Toyota Genuine Premium Long Life
Coolant 2WW" je pot řeba vždy smíchat v poměru 50 % chladicí kapaliny
a 50 % deionizované vody. (Použitelná do: -35 C)
Pro podrobnosti o chladicí kapalin ě kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
■ Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladi č, hadice, uzávěr nádržky chladicí kapaliny moto-
ru, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzáv ěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
Chladicí kapalina motoru
1
2
3

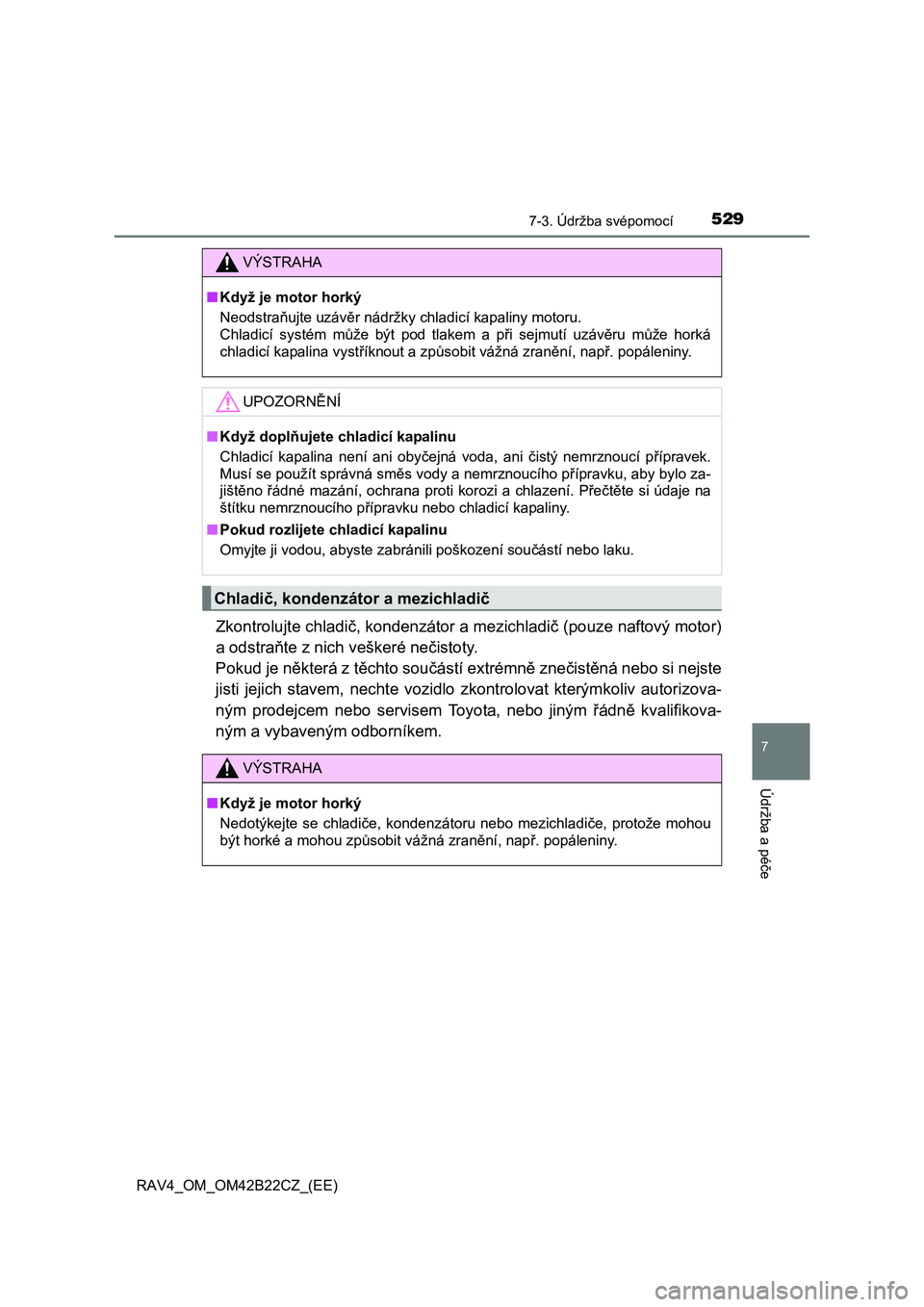

5297-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
Zkontrolujte chladič, kondenzátor a mezichladič (pouze naftový motor)
a odstra ňte z nich veškeré nečistoty.
Pokud je n ěkterá z těchto součástí extrémně znečistěná nebo si nejste
jisti jejich stavem, nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
VÝSTRAHA
■ Když je motor horký
Neodstra ňujte uzávěr nádržky chladicí kapaliny motoru.
Chladicí systém m ůže být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vyst říknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani oby čejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná sm ěs vody a nemrznoucího přípravku, aby bylo za-
jišt ěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího p řípravku nebo chladicí kapaliny.
■ Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození sou částí nebo laku.
Chladič, kondenzátor a mezichladič
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladi če, kondenzátoru nebo mezichladiče, protože mohou
být horké a mohou zp ůsobit vážná zranění, např. popáleniny.

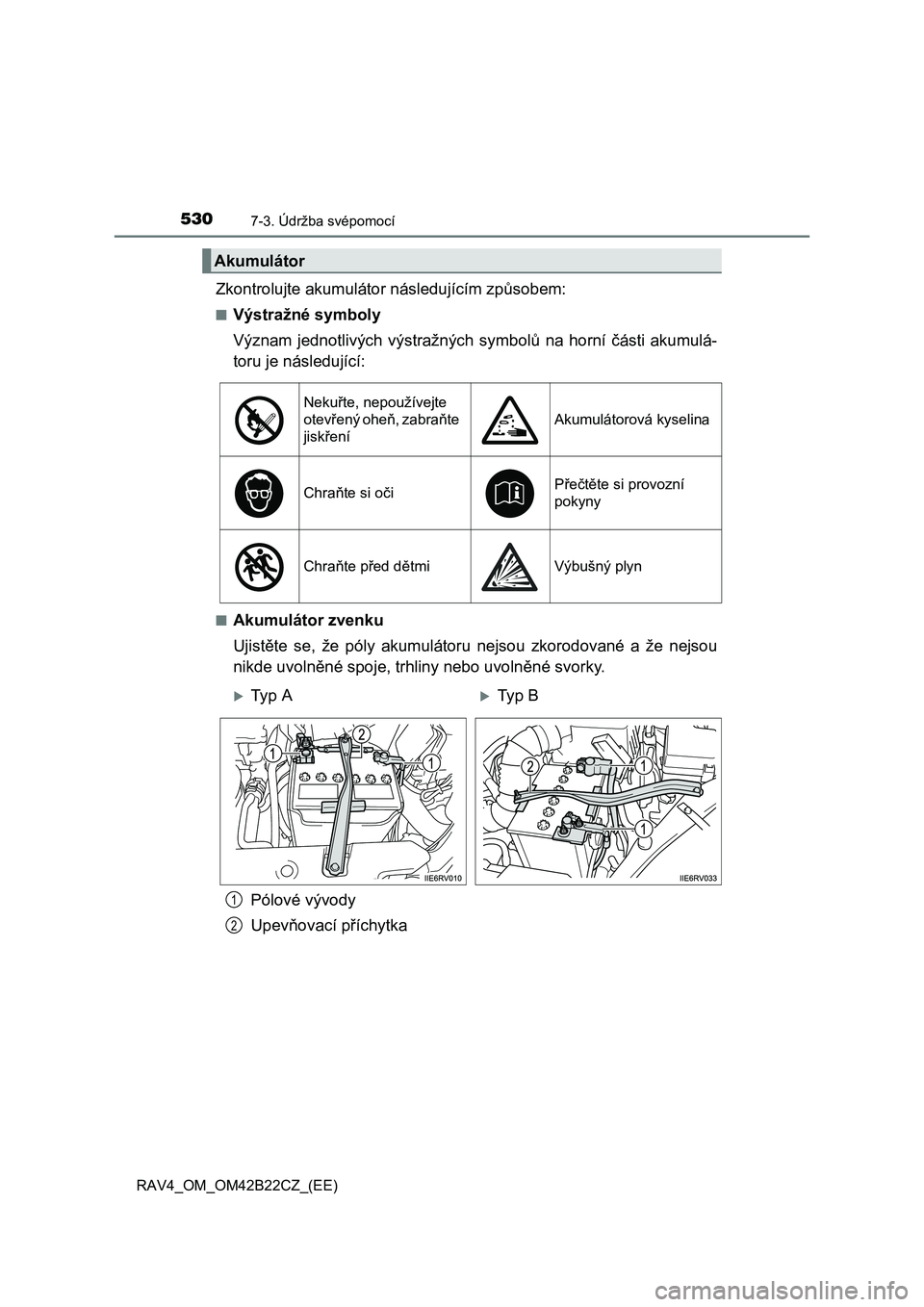

5307-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
Zkontrolujte akumulátor následujícím způsobem:
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části akumulá-
toru je následující:
■Akumulátor zvenku
Ujist ěte se, že póly akumulátoru nejsou zkorodované a že nejsou
nikde uvoln ěné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upev ňovací příchytka
Akumulátor
Nekuřte, nepoužívejte
otev řený oheň, zabraňte
jisk ření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chra ňte před dětmiVýbušný plyn
Ty p ATy p B
1
2
