TOYOTA RAV4 2016 Návod na použití (in Czech)

581
8
8-1. Základní informace
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

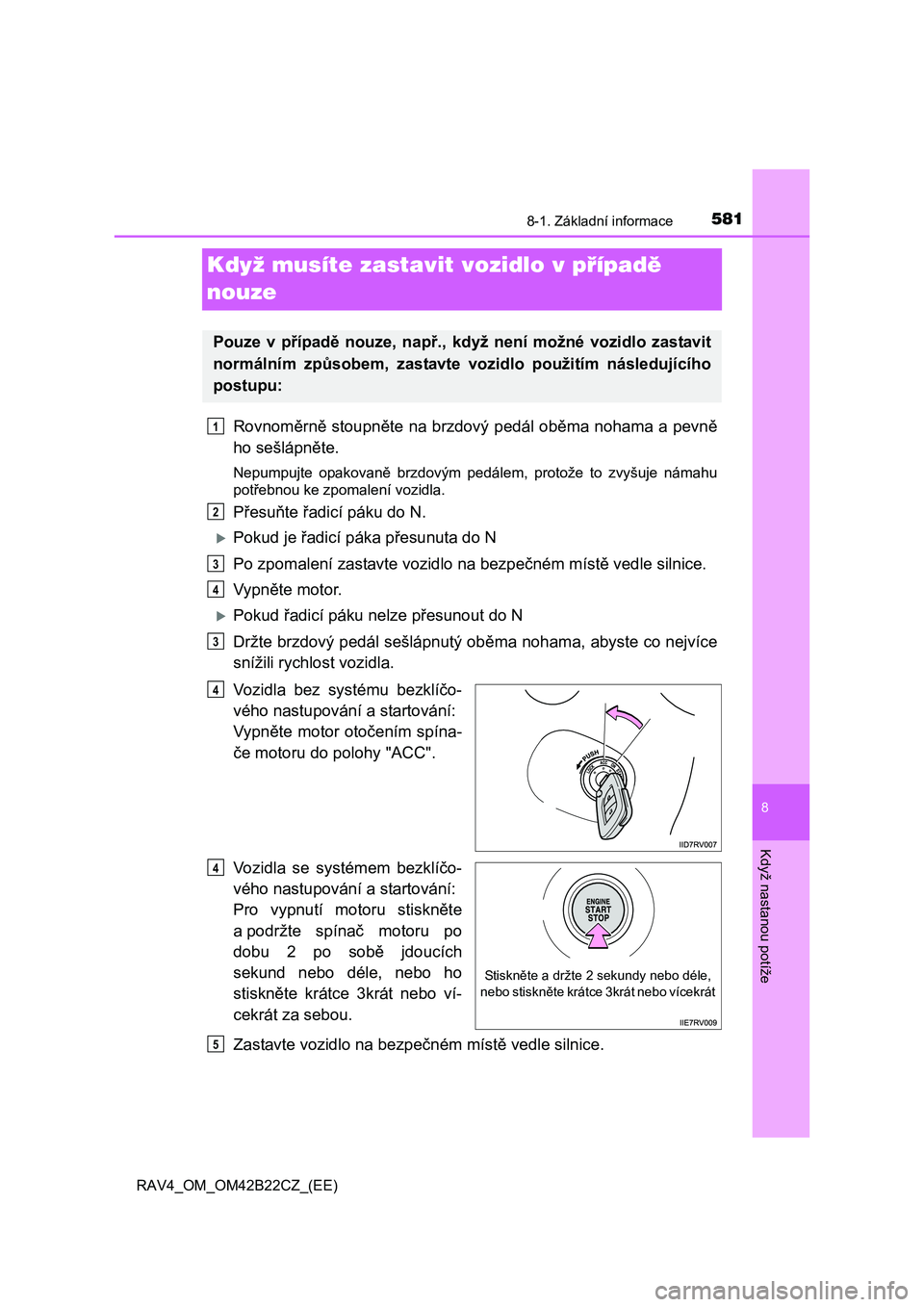

Když musíte zastavit vozidlo v případě
nouze
Rovnom ěrně stoupněte na brzdový pedál oběma nohama a pevně
ho sešlápn ěte.
Nepumpujte opakovaně brzdovým pedálem, protože to zvyšuje námahu
pot řebnou ke zpomalení vozidla.
Přesuňte řadicí páku do N.
Pokud je řadicí páka přesunuta do N
Po zpomalení zastavte vozidlo na bezpe čném místě vedle silnice.
Vypn ěte motor.
Pokud řadicí páku nelze přesunout do N
Držte brzdový pedál sešlápnutý ob ěma nohama, abyste co nejvíce
snížili rychlost vozidla.
Vozidla bez systému bezklí čo-
vého nastupování a startování:
Vypn ěte motor otočením spína-
č e motoru do polohy "ACC".
Vozidla se systémem bezklí čo-
vého nastupování a startování:
Pro vypnutí motoru stiskn ěte
apodržte spína č motoru po
dobu 2 po sob ě jdoucích
sekund nebo déle, nebo ho
stiskn ěte krátce 3krát nebo ví-
cekrát za sebou.
Zastavte vozidlo na bezpe čném místě vedle silnice.
Pouze v případě nouze, např., když není možné vozidlo zastavit
normálním zp ůsobem, zastavte vozidlo použitím následujícího
postupu:
1
2
3
4
3
4
Stiskn ěte a držte 2 sekundy nebo déle,
nebo stiskn ěte krátce 3krát nebo vícekrát
4
5

5828-1. Základní informace
RAV4_OM_OM42B22CZ_(EE)

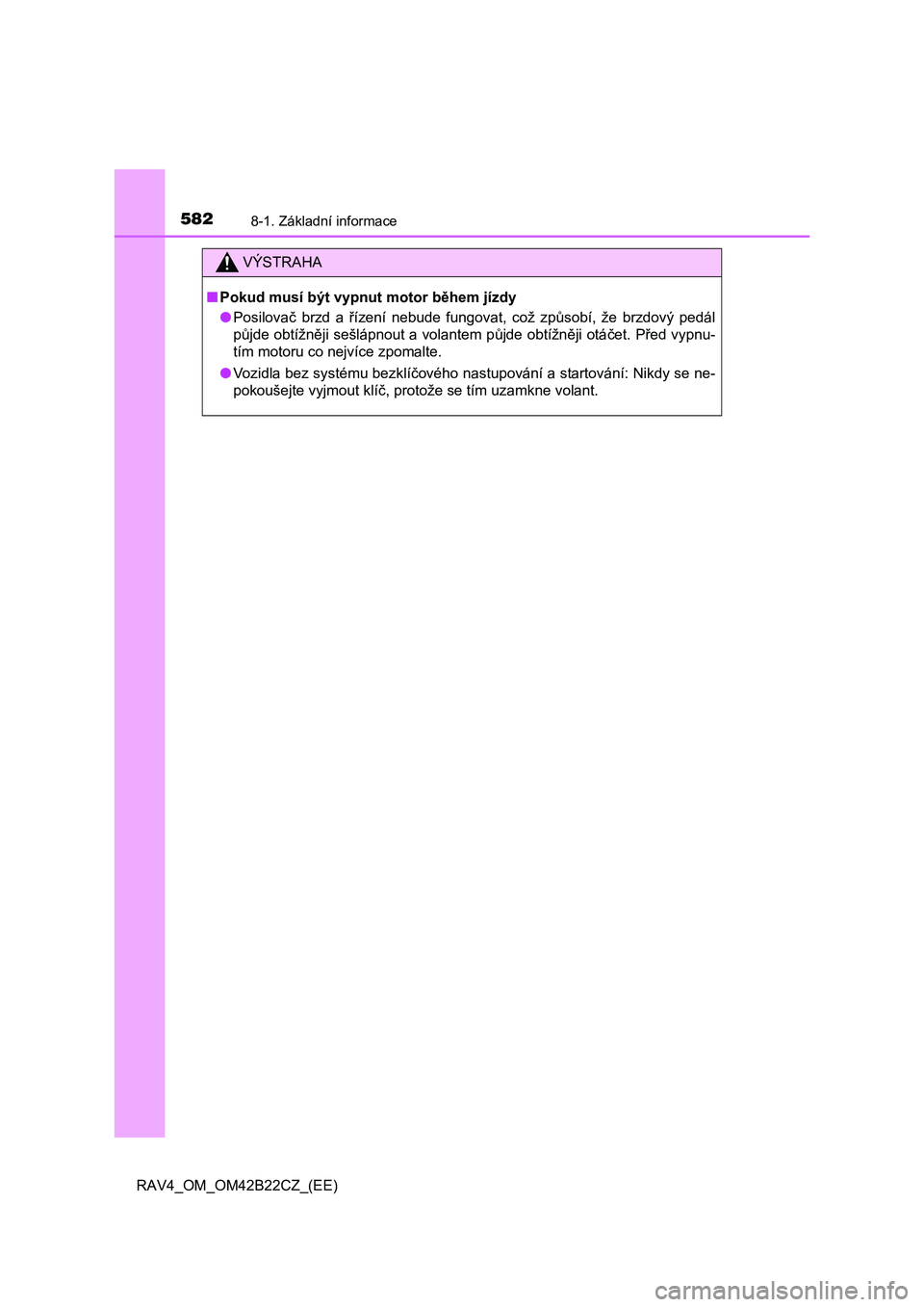

VÝSTRAHA
■Pokud musí být vypnut motor během jízdy
● Posilovač brzd a řízení nebude fungovat, což způsobí, že brzdový pedál
p ůjde obtížněji sešlápnout a volantem půjde obtížněji otáčet. Před vypnu-
tím motoru co nejvíce zpomalte.
● Vozidla bez systému bezklíčového nastupování a startování: Nikdy se ne-
pokoušejte vyjmout klí č, protože se tím uzamkne volant.

5838-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

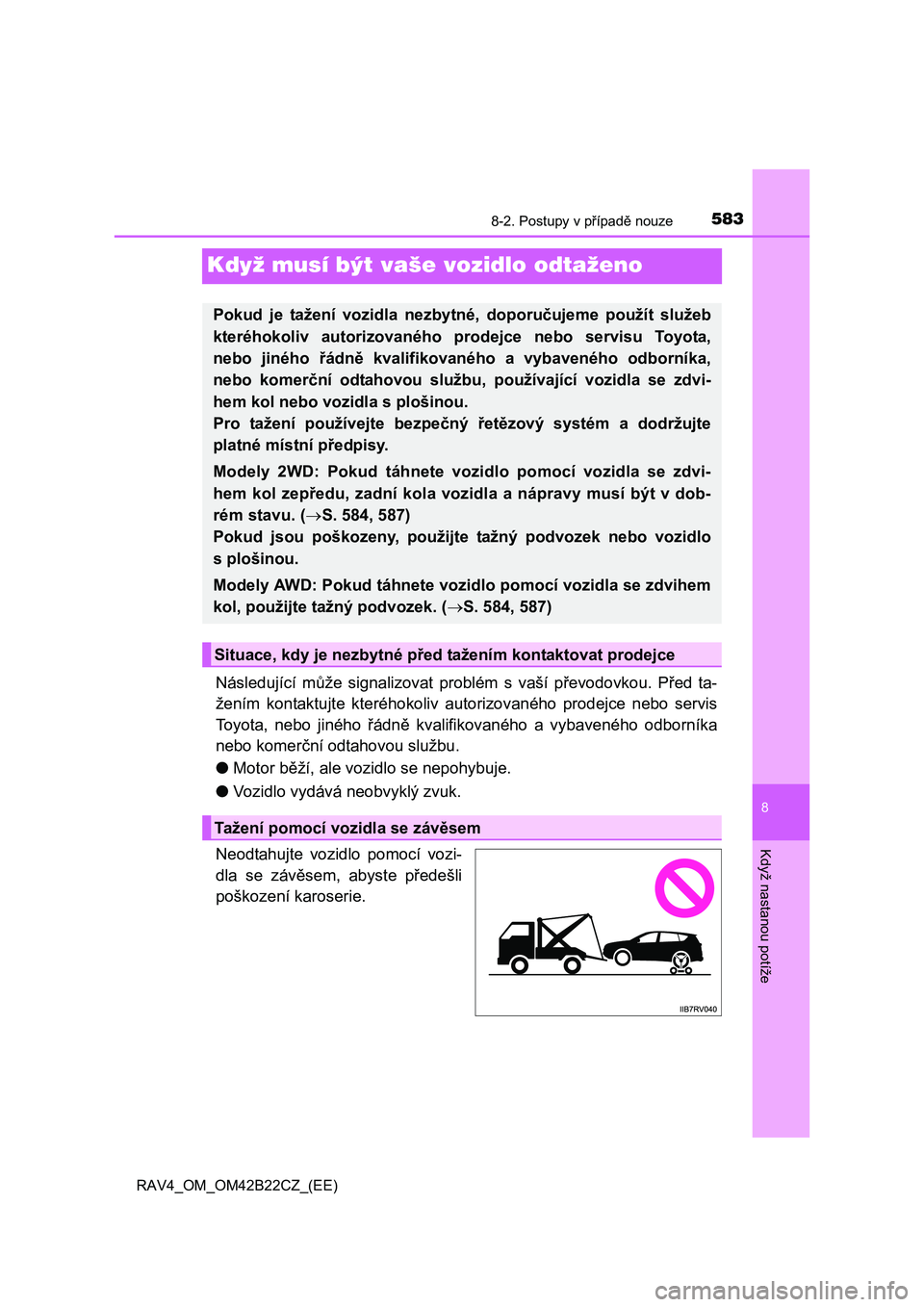

Když musí být vaše vozidlo odtaženo
Následující může signalizovat problém s vaší převodovkou. Před ta-
žením kontaktujte kteréhokoliv auto rizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka
nebo komer ční odtahovou službu.
● Motor běží, ale vozidlo se nepohybuje.
● Vozidlo vydává neobvyklý zvuk.
Neodtahujte vozidlo pomocí vozi-
dla se záv ěsem, abyste předešli
poškození karoserie.
Pokud je tažení vozidla nezbytné, doporu čujeme použít služeb
kteréhokoliv autorizovaného prodejce nebo servisu Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka,
nebo komer ční odtahovou službu, používající vozidla se zdvi-
hem kol nebo vozidla s plošinou.
Pro tažení používejte bezpe čný řetězový systém a dodržujte
platné místní p ředpisy.
Modely 2WD: Pokud táhnete vo zidlo pomocí vozidla se zdvi-
hem kol zep ředu, zadní kola vozidla a nápravy musí být v dob-
rém stavu. ( S. 584, 587)
Pokud jsou poškozeny, použijte tažný podvozek nebo vozidlo
s plošinou.
Modely AWD: Pokud táhnete vo zidlo pomocí vozidla se zdvihem
kol, použijte tažný podvozek. ( S. 584, 587)
Situace, kdy je nezbytné před tažením kontaktovat prodejce
Tažení pomocí vozidla se závěsem

5848-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)
Pokud používáte řetězy nebo lana
pro uchycení vo zidla, pak úhly
ozna čené černě musí být 45.
Nedotahujte p řespříliš upevnění,
abyste vozidlo nepoškodili.

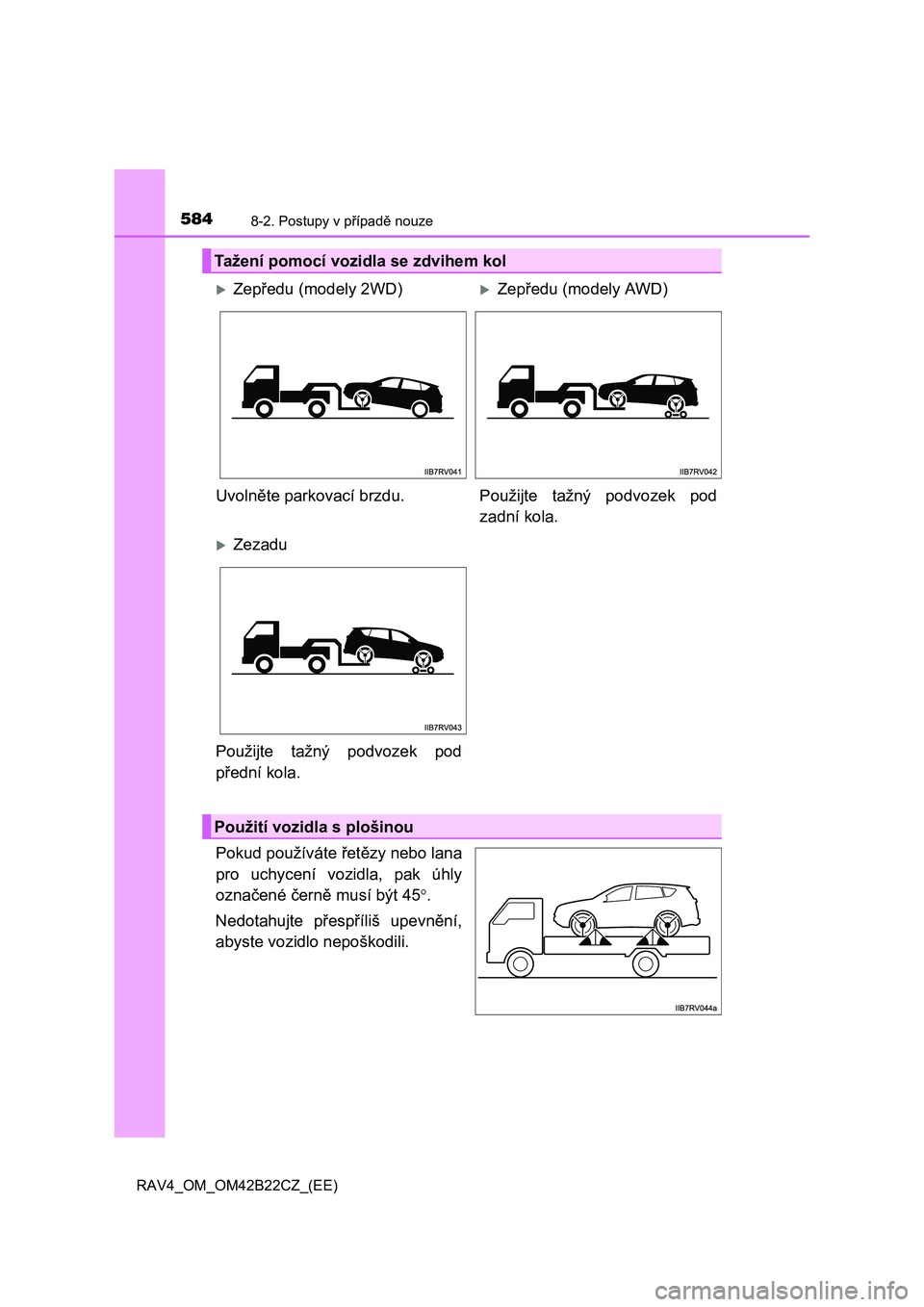

Tažení pomocí vozidla se zdvihem kol
Zep ředu (modely 2WD)Zepředu (modely AWD)
Uvoln ěte parkovací brzdu. Použijte tažný podvozek pod
zadní kola.
Zezadu
Použijte tažný podvozek pod
p řední kola.
Použití vozidla s plošinou

5858-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

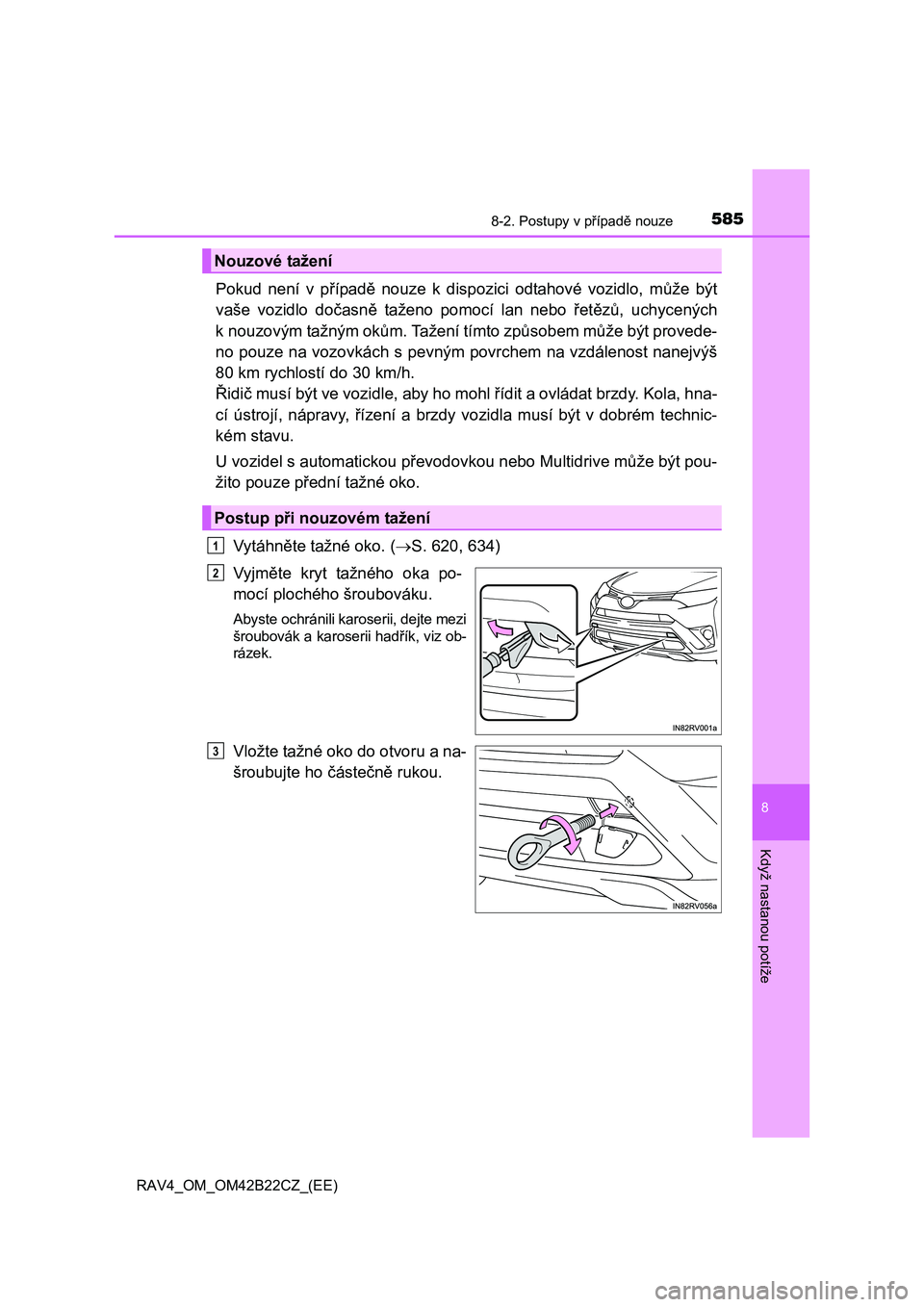

Pokud není v případě nouze k dispozici odtahové vozidlo, může být
vaše vozidlo do časně taženo pomocí lan nebo řetězů, uchycených
k nouzovým tažným ok ům. Tažení tímto způsobem může být provede-
no pouze na vozovkách s pevným povrchem na vzdálenost nanejvýš
80 km rychlostí do 30 km/h.
Ř idič musí být ve vozidle, aby ho mohl řídit a ovládat brzdy. Kola, hna-
cí ústrojí, nápravy, řízení a brzdy vozidla musí být v dobrém technic-
kém stavu.
U vozidel s automatickou p řevodovkou nebo Multidrive může být pou-
žito pouze p řední tažné oko.
Vytáhn ěte tažné oko. (S. 620, 634)
Vyjm ěte kryt tažného oka po-
mocí plochého šroubováku.
Abyste ochránili karoserii, dejte mezi
šroubovák a karoserii had řík, viz ob-
rázek.
Vložte tažné oko do otvoru a na-
šroubujte ho částečně rukou.
Nouzové tažení
Postup při nouzovém tažení
1
2
3

5868-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)

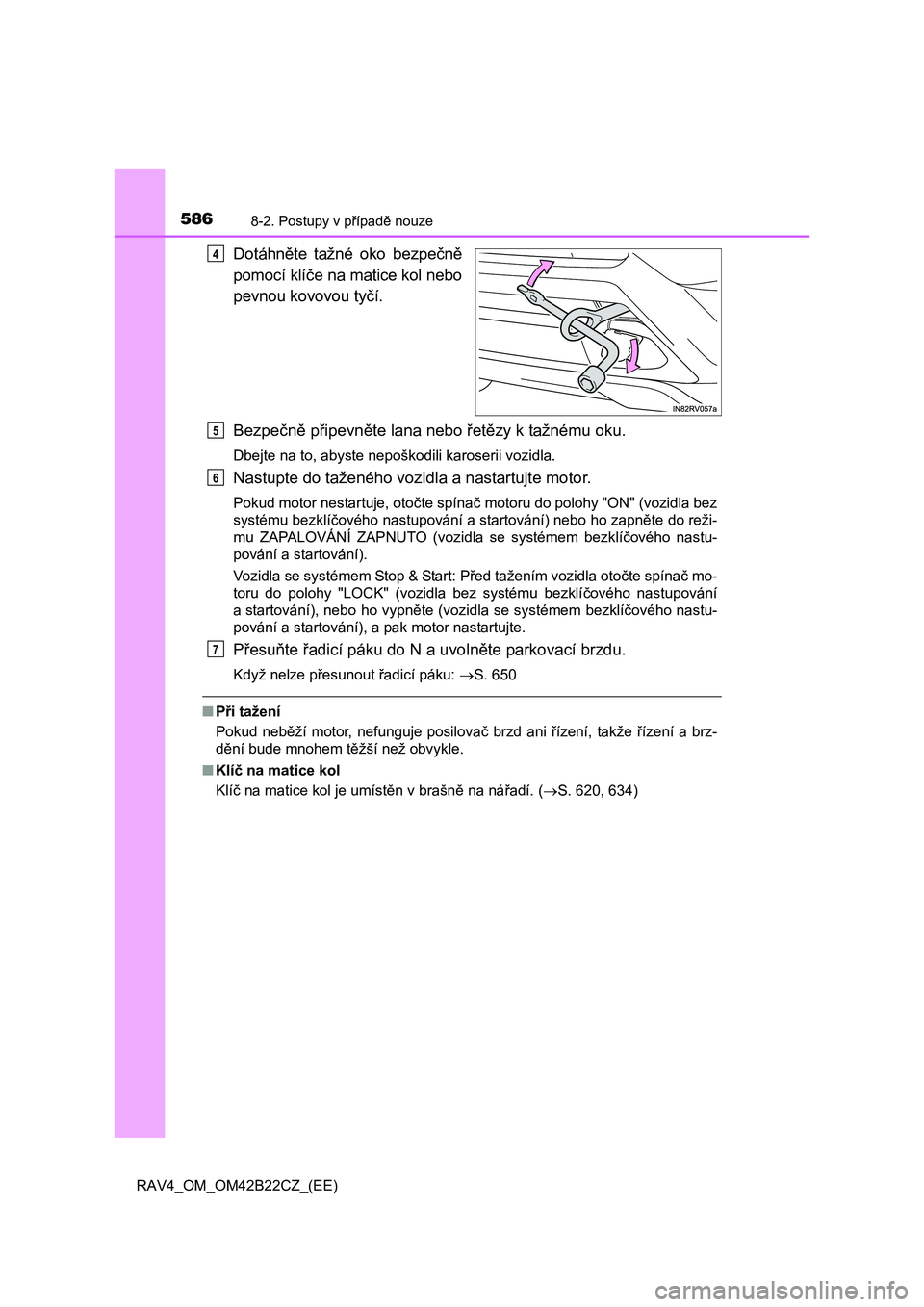

Dotáhněte tažné oko bezpečně
pomocí klí če na matice kol nebo
pevnou kovovou ty čí.
Bezpe čně připevněte lana nebo řetězy k tažnému oku.
Dbejte na to, abyste nepoškodili karoserii vozidla.
Nastupte do taženého vozidla a nastartujte motor.
Pokud motor nestartuje, otočte spínač motoru do polohy "ON" (vozidla bez
systému bezklí čového nastupování a startování) nebo ho zapněte do reži-
mu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklí čového nastu-
pování a startování).
Vozidla se systémem Stop & Start: P řed tažením vozidla otočte spínač mo-
toru do polohy "LOCK" (vozidla bez systému bezklí čového nastupování
a startování), nebo ho vypn ěte (vozidla se systémem bezklíčového nastu-
pování a startování), a pak motor nastartujte.
P řesuňte řadicí páku do N a uvolněte parkovací brzdu.
Když nelze přesunout řadicí páku: S. 650
■Při tažení
Pokud neb ěží motor, nefunguje posilovač brzd ani řízení, takže řízení a brz-
d ění bude mnohem těžší než obvykle.
■ Klíč na matice kol
Klí č na matice kol je umístěn v brašně na nářadí. (S. 620, 634)
4
5
6
7

5878-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

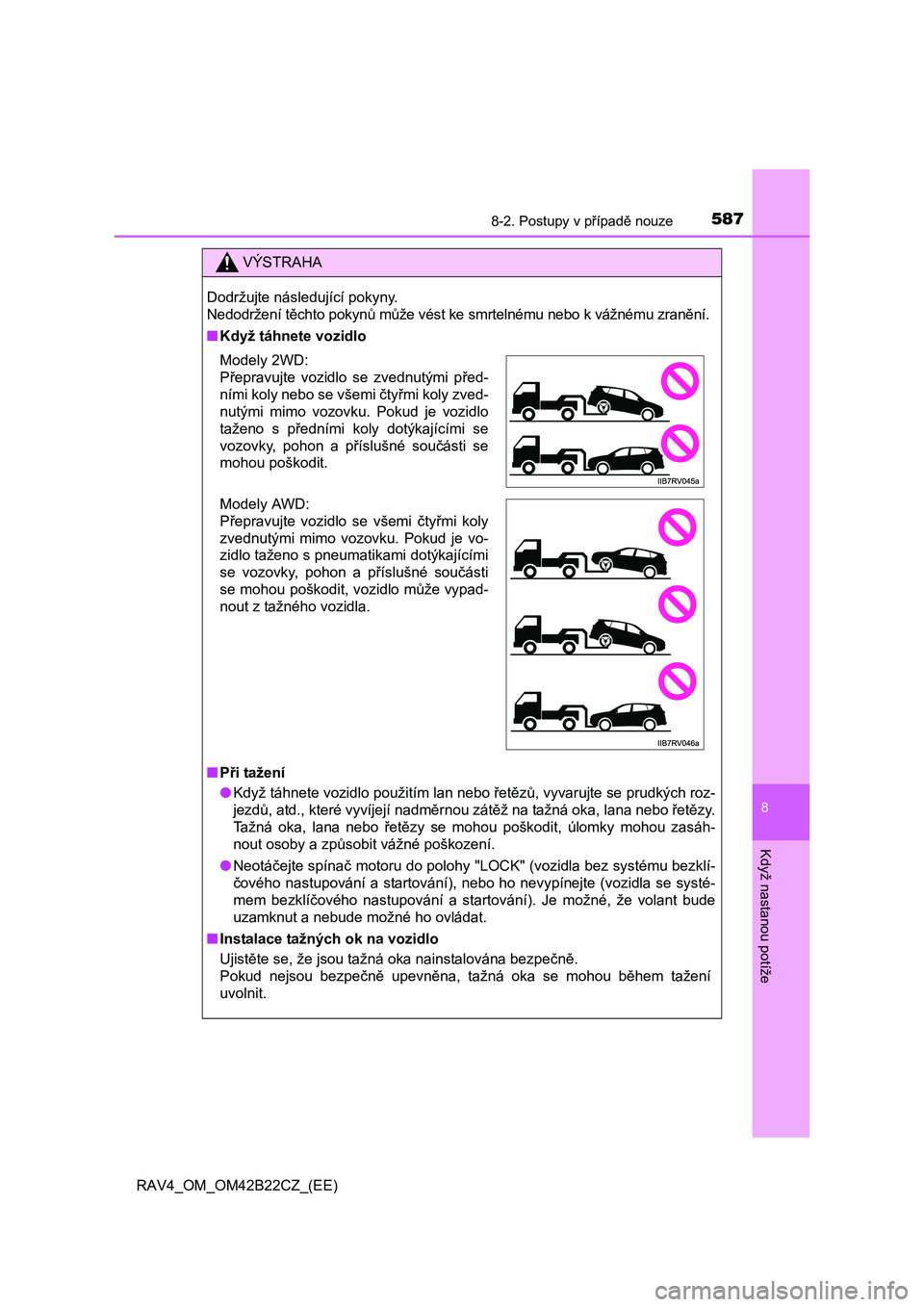

VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení t ěchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
■ Když táhnete vozidlo
■ Při tažení
● Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých roz-
jezd ů, atd., které vyvíjejí nadměrnou zátěž na tažná oka, lana nebo řetězy.
Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou zasáh-
nout osoby a zp ůsobit vážné poškození.
● Neotáčejte spínač motoru do polohy "LOCK" (vozidla bez systému bezklí-
č ového nastupování a startování), nebo ho nevypínejte (vozidla se systé-
mem bezklí čového nastupování a startování). Je možné, že volant bude
uzamknut a nebude možné ho ovládat.
■ Instalace tažných ok na vozidlo
Ujist ěte se, že jsou tažná oka nainstalována bezpečně.
Pokud nejsou bezpe čně upevněna, tažná oka se mohou během tažení
uvolnit.
Modely 2WD:
P řepravujte vozidlo se zvednutými před-
ními koly nebo se všemi čtyřmi koly zved-
nutými mimo vozovku. Pokud je vozidlo
taženo s p ředními koly dotýkajícími se
vozovky, pohon a p říslušné součásti se
mohou poškodit.
Modely AWD:
P řepravujte vozidlo se všemi čtyřmi koly
zvednutými mimo vozovku. Pokud je vo-
zidlo taženo s pneumatikami dotýkajícími
se vozovky, pohon a p říslušné součásti
se mohou poškodit, vozidlo m ůže vypad-
nout z tažného vozidla.

5888-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)

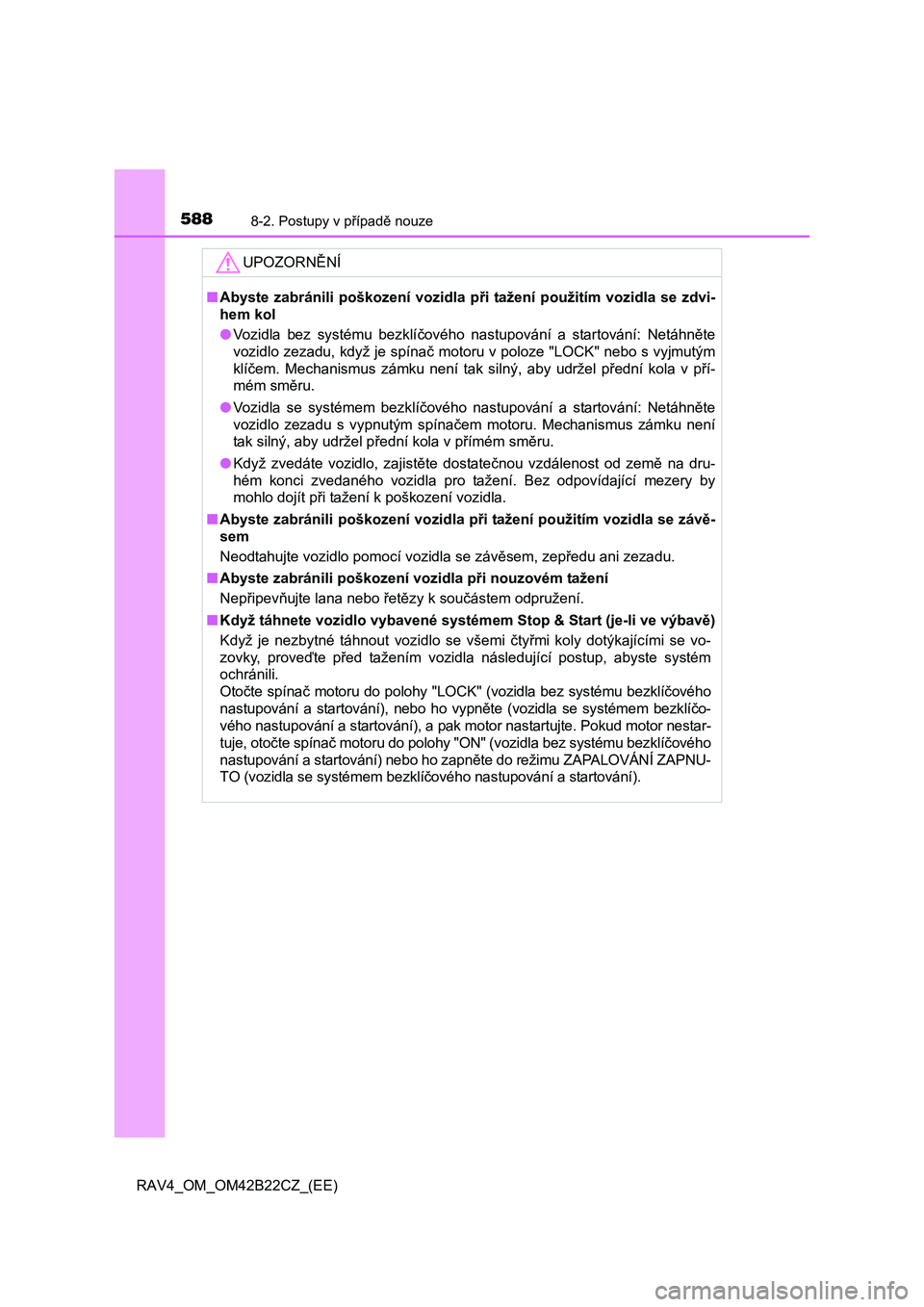

UPOZORNĚNÍ
■Abyste zabránili poškození vozidla při tažení použitím vozidla se zdvi-
hem kol
● Vozidla bez systému bezklíčového nastupování a startování: Netáhněte
vozidlo zezadu, když je spína č motoru v poloze "LOCK" nebo s vyjmutým
klí čem. Mechanismus zámku není tak silný, aby udržel přední kola v pří-
mém sm ěru.
● Vozidla se systémem bezklíčového nastupování a startování: Netáhněte
vozidlo zezadu s vypnutým spína čem motoru. Mechanismus zámku není
tak silný, aby udržel p řední kola v přímém směru.
● Když zvedáte vozidlo, zajistěte dostatečnou vzdálenost od země na dru-
hém konci zvedaného vozidla pro tažení. Bez odpovídající mezery by
mohlo dojít p ři tažení k poškození vozidla.
■ Abyste zabránili poškození vozidla při tažení použitím vozidla se závě-
sem
Neodtahujte vozidlo pomocí vozidla se záv ěsem, zepředu ani zezadu.
■ Abyste zabránili poškození vozidla při nouzovém tažení
Nep řipevňujte lana nebo řetězy k součástem odpružení.
■ Když táhnete vozidlo vybavené systémem Stop & Start (je-li ve výbavě)
Když je nezbytné táhnout vozidlo se všemi čtyřmi koly dotýkajícími se vo-
zovky, prove ďte před tažením vozidla následující postup, abyste systém
ochránili.
Oto čte spínač motoru do polohy "LOCK" (vozidla bez systému bezklíčového
nastupování a startování), nebo ho vypněte (vozidla se systémem bezklíčo-
vého nastupování a startování), a pak motor nastartujte. Pokud motor nestar-
tuje, oto čte spínač motoru do polohy "ON" (vozidla bez systému bezklíčového
nastupování a startování) nebo ho zapn ěte do režimu ZAPALOVÁNÍ ZAPNU-
TO (vozidla se systémem bezklí čového nastupování a startování).

5898-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)
Když máte podezření na poruchu
●Úniky kapalin zpod vozidla
(Odkapávání vody z klimatizace je po jejím použití normální.)
● Zploštěle vyhlížející pneumatiky nebo nerovnoměrné opotřebení
b ěhounu
● Ručička ukazatele teploty chladicí kapaliny motoru trvale ukazuje
výše než normáln ě.
● Změna zvuku výfuku
● Nadměrné hvízdání pneumatik při zatáčení
● Zvláštní zvuky související s odpružením
● Zvonivý zvuk nebo jiné zvuky související s motorem
● Vynechávání, zadrhávání nebo nepravidelný chod motoru
● Znatelná ztráta výkonu
● Vozidlo při brzdění táhne silně k jedné straně
● Při jízdě na rovné vozovce vozidlo táhne silně k jedné straně
● Snížená účinnost brzd; příliš měkký brzdový pedál; pedál lze se-
šlápnout až k podlaze
Když zjistíte kterýko liv z následujících příznaků, vaše vozidlo prav-
d ěpodobně potřebuje seřídit nebo opravit. Co nejdříve kontaktujte
kteréhokoliv autorizovaného prode jce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
Viditelné příznaky
Slyšitelné příznaky
Provozní příznaky

5908-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)

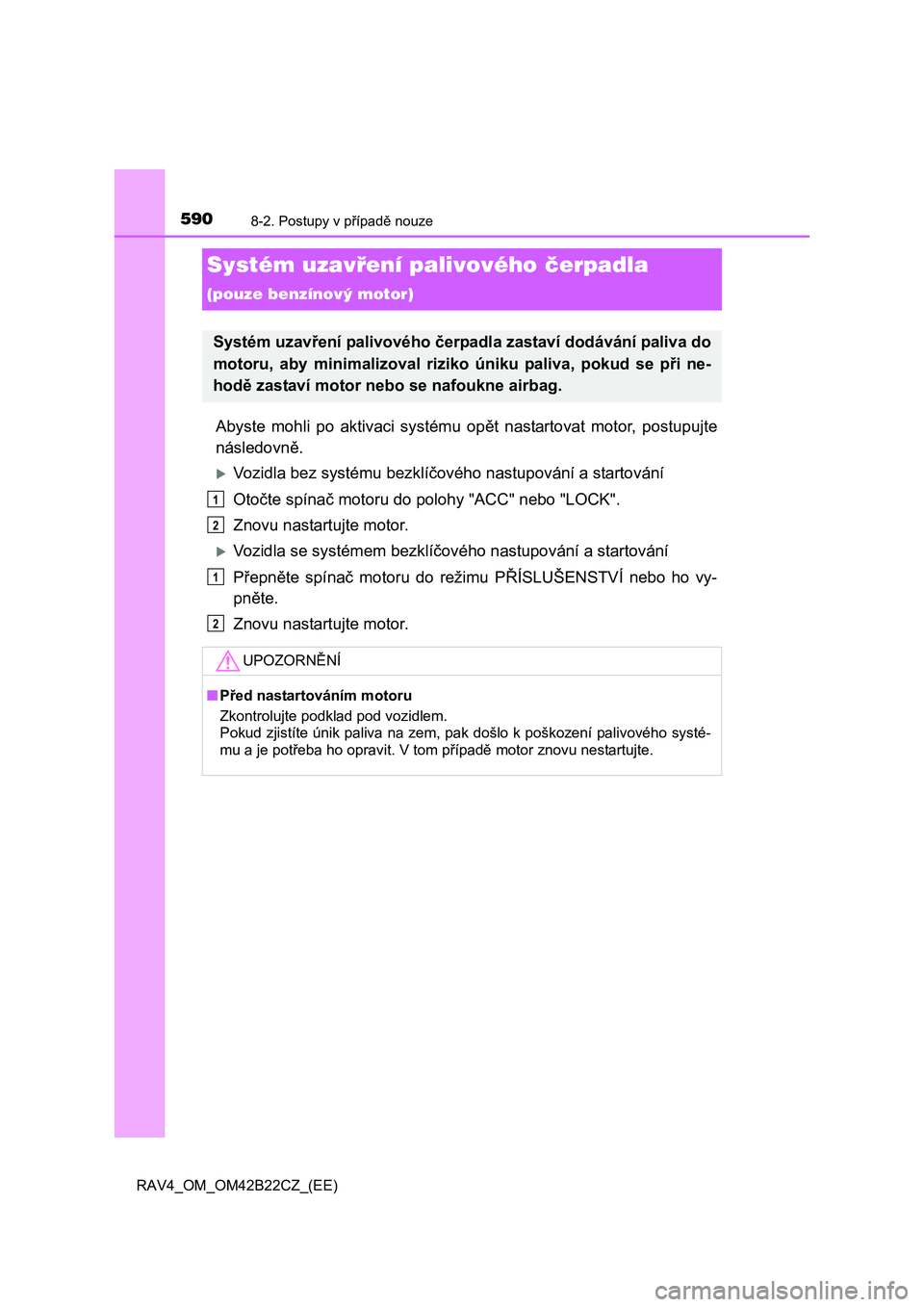

Systém uzavření palivového čerpadla
(pouze benzínový motor)
Abyste mohli po aktivaci systému opět nastartovat motor, postupujte
následovn ě.
Vozidla bez systému bezklíčového nastupování a startování
Oto čte spínač motoru do polohy "ACC" nebo "LOCK".
Znovu nastartujte motor.
Vozidla se systémem bezklí čového nastupování a startování
P řepněte spínač motoru do režimu PŘÍSLUŠENSTVÍ nebo ho vy-
pn ěte.
Znovu nastartujte motor.
Systém uzav ření palivového čerpadla zastaví dodávání paliva do
motoru, aby minimalizoval riziko úniku paliva, pokud se p ři ne-
hod ě zastaví motor nebo se nafoukne airbag.
UPOZORNĚNÍ
■Před nastartováním motoru
Zkontrolujte podklad pod vozidlem.
Pokud zjistíte únik paliva na zem, pak došlo k poškození palivového systé-
mu a je pot řeba ho opravit. V tom případě motor znovu nestartujte.
1
2
1
2
