3654-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DK

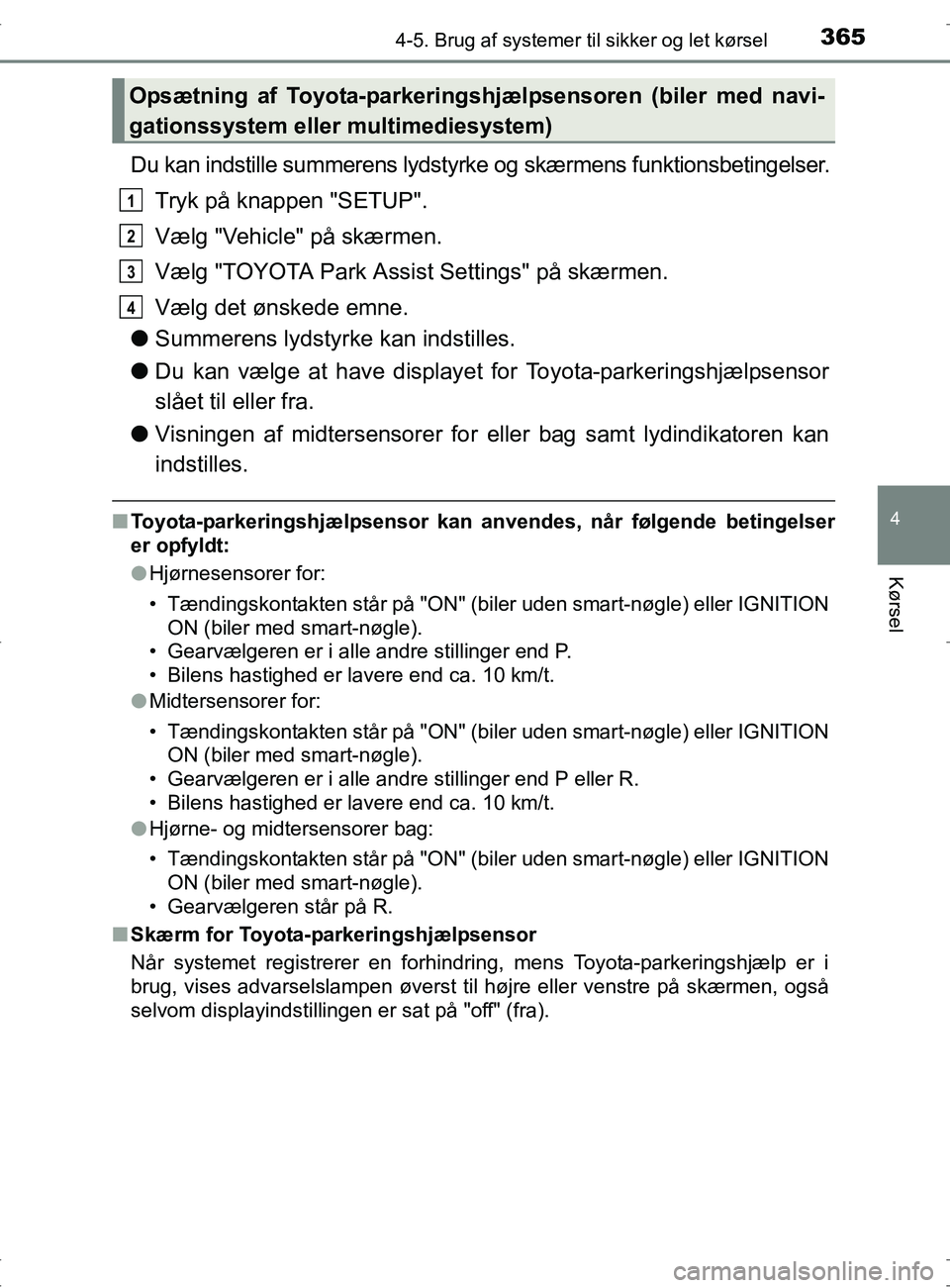

Du kan indstille summerens lydstyrke og skærmens funktionsbetingelser.
Tryk på knappen "SETUP".
Vælg "Vehicle" på skærmen.
Vælg "TOYOTA Park Assist Settings" på skærmen.
Vælg det ønskede emne.
l Summerens lydstyrke kan indstilles.
l Du kan vælge at have displaye t for Toyota-parkeringshjælpsensor
slået til eller fra.
l Visningen af midtersensorer for eller bag samt lydindikatoren kan
indstilles.
nToyota-parkeringshjælpsensor kan an vendes, når følgende betingelser
er opfyldt:
l Hjørnesensorer for:
• Tændingskontakten står på "ON" (b iler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren er i alle andre stillinger end P.
• Bilens hastighed er lavere end ca. 10 km/t.
l Midtersensorer for:
• Tændingskontakten står på "ON" (b iler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren er i alle andre stillinger end P eller R.
• Bilens hastighed er lavere end ca. 10 km/t.
l Hjørne- og midtersensorer bag:
• Tændingskontakten står på "ON" (b iler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren står på R.
n Skærm for Toyota-parkeringshjælpsensor
Når systemet registrerer en forhindring, mens Toyota-parkeringshjælp er i
brug, vises advarselslampen øverst ti l højre eller venstre på skærmen, også
selvom displayindstillingen er sat på "off" (fra).
Opsætning af Toyota-parkeringshj ælpsensoren (biler med navi-
gationssystem eller multimediesystem)
1
2
3
4
OM42753DK.book Page 365 Wednesday, September 7, 2016 2:13 PM

3664-5. Brug af systemer til sikker og let kørsel
OM42753DKn

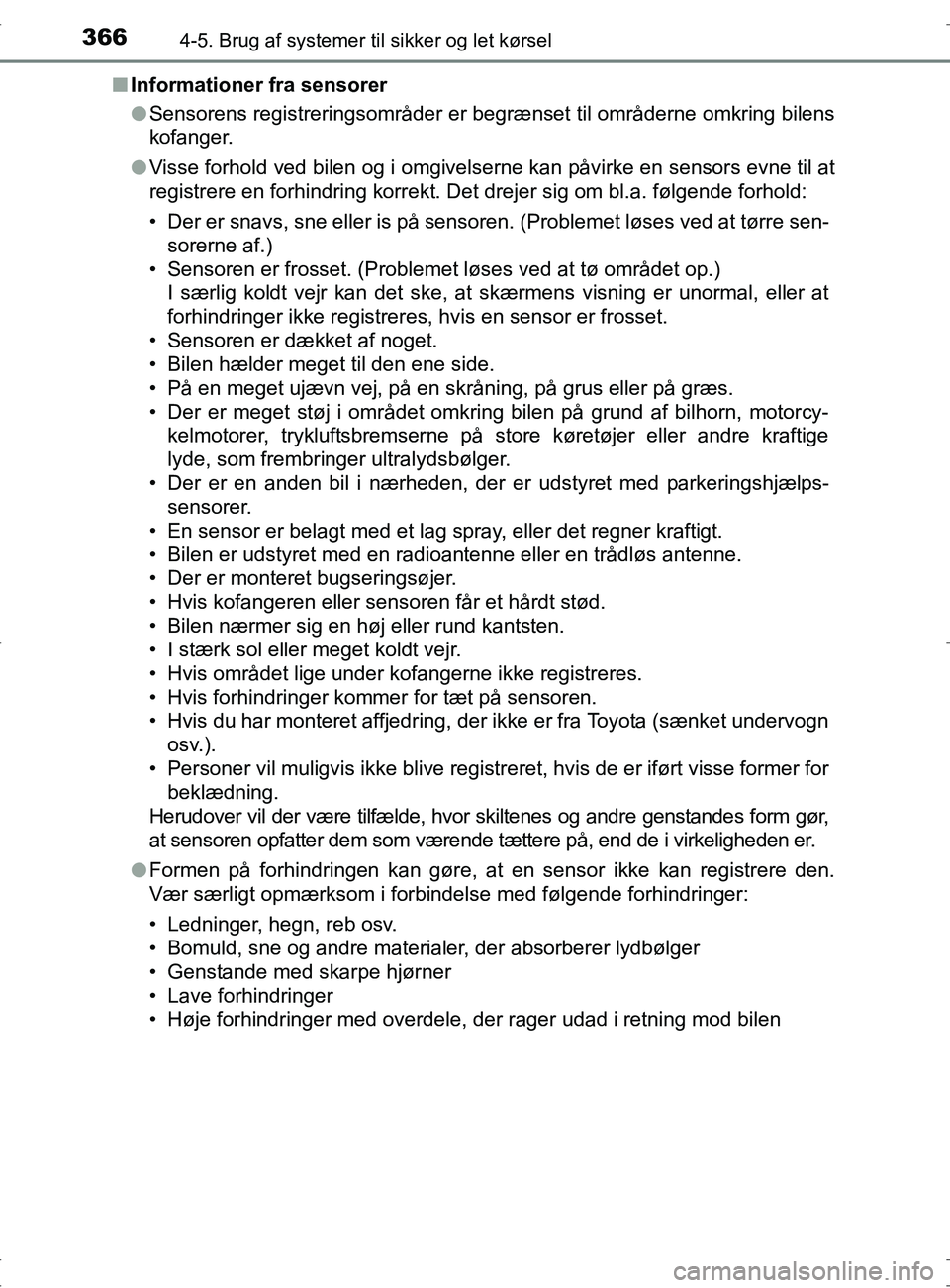

Informationer fra sensorer
lSensorens registreringsområder er begrænset til områderne omkring bilens
kofanger.
l Visse forhold ved bilen og i omgivelserne kan påvirke en sensors evne til at
registrere en forhindring korrekt. Det drejer sig om bl.a. følgende forhold:
• Der er snavs, sne eller is på sensoren. (Problemet løses ved at tørre sen-
sorerne af.)
• Sensoren er frosset. (Problemet løses ved at tø området op.) I særlig koldt vejr kan det ske, at skærmens visning er unormal, eller at
forhindringer ikke registreres, hvis en sensor er frosset.
• Sensoren er dækket af noget.
• Bilen hælder meget til den ene side.
• På en meget ujævn vej, på en skråning, på grus eller på\
græs.
• Der er meget støj i området omkring bilen på grund af bilhorn, motorcy- kelmotorer, trykluftsbremserne på store køretøjer eller andre kraftige
lyde, som frembringer ultralydsbølger.
• Der er en anden bil i nærheden, der er udstyret med parkeringshjælps-
sensorer.
• En sensor er belagt med et lag spray, eller det regner kraftigt.
• Bilen er udstyret med en radioantenne eller en trådløs antenne.
• Der er monteret bugseringsøjer.
• Hvis kofangeren eller sensoren får et hårdt stød.
• Bilen nærmer sig en høj eller rund kantsten.
• I stærk sol eller meget koldt vejr.
• Hvis området lige under kofangerne ikke registreres.
• Hvis forhindringer kommer for tæt på sensoren.
• Hvis du har monteret affjedring, der ikke er fra Toyota (sænket undervogn osv.).
• Personer vil muligvis ikke blive registreret, hvis de er iført visse former for beklædning.
Herudover vil der være tilfælde, hvor skiltenes og andre genstandes form gør,
at sensoren opfatter dem som værende tættere på, end de i virkeligheden er.
l Formen på forhindringen kan gøre, at en sensor ikke kan registrere den.
Vær særligt opmærksom i forbindel se med følgende forhindringer:
• Ledninger, hegn, reb osv.
• Bomuld, sne og andre materialer, der absorberer lydbølger
• Genstande med skarpe hjørner
• Lave forhindringer
• Høje forhindringer med overdele, der rager udad i retning mod bilen
OM42753DK.book Page 366 Wednesday, September 7, 2016 2:13 PM

3674-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DKl

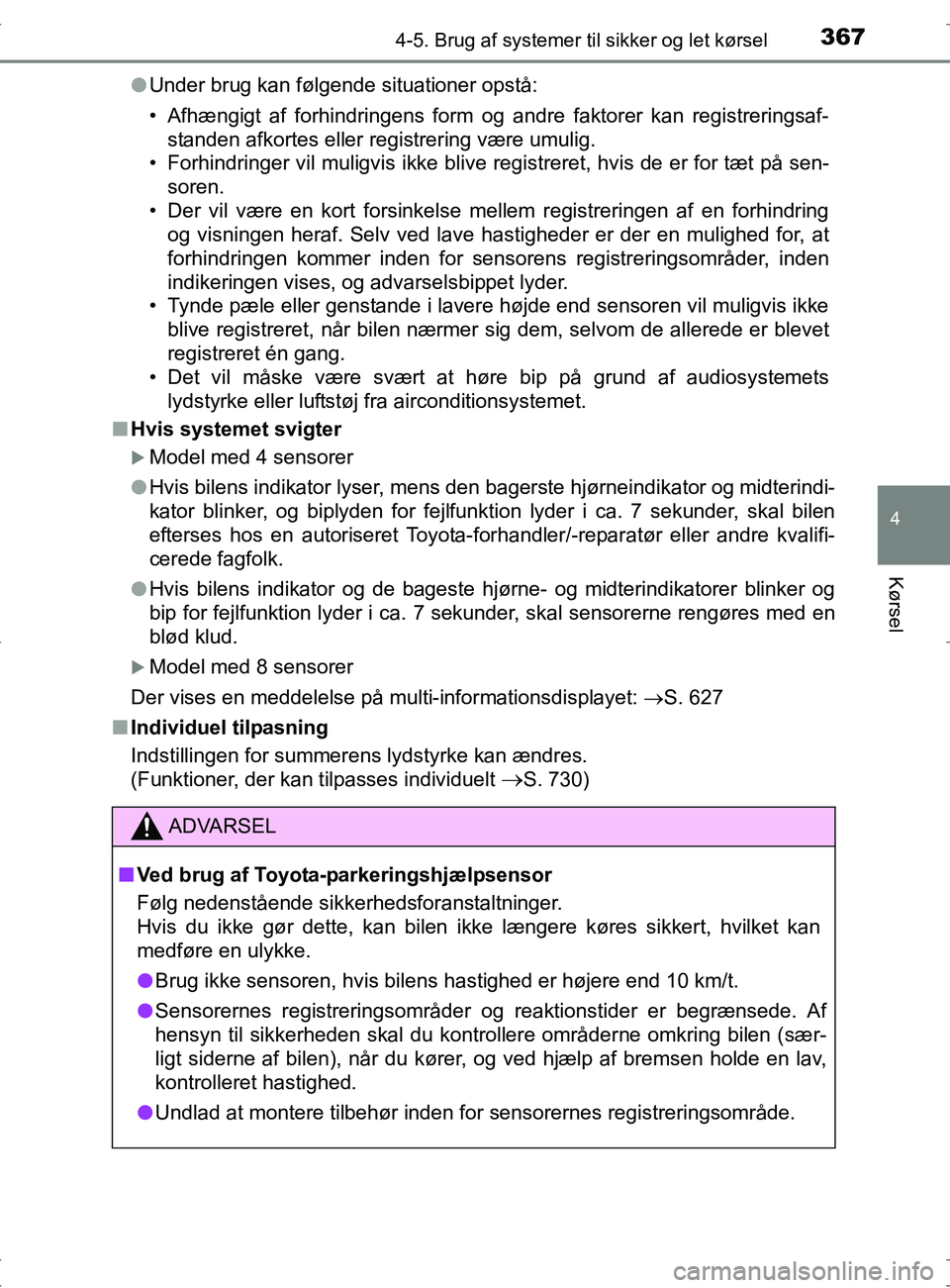

Under brug kan følgende situationer opstå:
• Afhængigt af forhindringens form og andre faktorer kan registreringsaf-
standen afkortes eller registrering være umulig.
• Forhindringer vil muligvis ikke blive registreret, hvis de er for tæt på sen- soren.
• Der vil være en kort forsinkelse mellem registreringen af en forhindring og visningen heraf. Selv ved lave hastigheder er der en mulighed for, at
forhindringen kommer inden for sensorens registreringsområder, inden
indikeringen vises, og advarselsbippet lyder.
• Tynde pæle eller genstande i lavere højde end sensoren vil muligvis ikke blive registreret, når bilen nærmer sig dem, selvom de allerede er blevet
registreret én gang.
• Det vil måske være svært at høre bip på grund af audiosystemets lydstyrke eller luftstøj fra airconditionsystemet.
n Hvis systemet svigter
Model med 4 sensorer
l Hvis bilens indikator lyser, mens den bagerste hjørneindikator og midterindi-
kator blinker, og biplyden for fejlfunktion lyder i ca. 7 sekunder, skal bilen
efterses hos en autoriseret Toyota-forhandler/-reparatør eller andre kvalifi-
cerede fagfolk.
l Hvis bilens indikator og de bageste hjørne- og midterindikatorer blinker og
bip for fejlfunktion lyder i ca. 7 se kunder, skal sensorerne rengøres med en
blød klud.
Model med 8 sensorer
Der vises en meddelelse på multi-informationsdisplayet: S. 627
n Individuel tilpasning
Indstillingen for summerens lydstyrke kan ændres.
(Funktioner, der kan tilpasses individuelt
S. 730)
ADVARSEL
nVed brug af Toyota-parkeringshjælpsensor
Følg nedenstående sikkerhedsforanstaltninger.
Hvis du ikke gør dette, kan bilen ikke længere køres sikkert, hvilket kan
medføre en ulykke.
l Brug ikke sensoren, hvis bilens hastighed er højere end 10 km/t.
l Sensorernes registreringsområder og reaktionstider er begrænsede. Af
hensyn til sikkerheden skal du kontrollere områderne omkring bilen (sær-
ligt siderne af bilen), når du kører, og ved hjælp af bremsen holde en lav,
kontrolleret hastighed.
l Undlad at montere tilbehør inden fo r sensorernes registreringsområde.
OM42753DK.book Page 367 Wednesday, September 7, 2016 2:13 PM

3684-5. Brug af systemer til sikker og let kørsel
OM42753DK

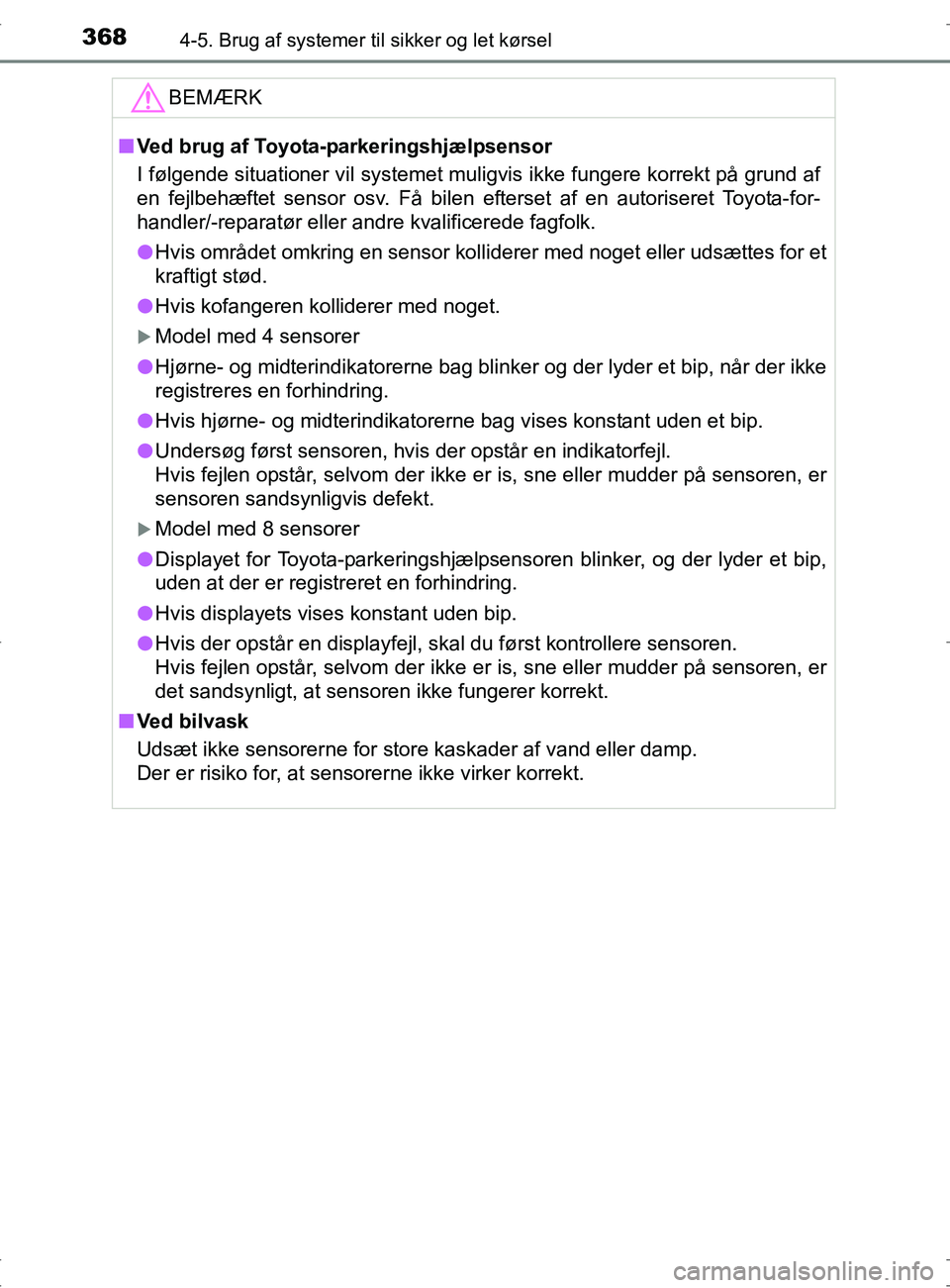

BEMÆRK
nVed brug af Toyota-parkeringshjælpsensor
I følgende situationer vil systemet muligvis ikke fungere korrekt på grund af
en fejlbehæftet sensor osv. Få bilen efterset af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
l Hvis området omkring en sensor kolliderer med noget eller udsættes for et
kraftigt stød.
l Hvis kofangeren kolliderer med noget.
Model med 4 sensorer
l Hjørne- og midterindikatorerne bag blinke r og der lyder et bip, når der ikke
registreres en forhindring.
l Hvis hjørne- og midterindikatorerne bag vises konstant uden et bip.
l Undersøg først sensoren, hvis der opstår en indikatorfejl.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
sensoren sandsynligvis defekt.
Model med 8 sensorer
l Displayet for Toyota-parkeringshjælpsensoren blinker, og der lyder et bip,
uden at der er registreret en forhindring.
l Hvis displayets vises konstant uden bip.
l Hvis der opstår en displayfejl, skal du først kontrollere sensoren.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
det sandsynligt, at sensoren ikke fungerer korrekt.
n Ved bilvask
Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
OM42753DK.book Page 368 Wednesday, September 7, 2016 2:13 PM

3844-5. Brug af systemer til sikker og let kørsel
OM42753DK

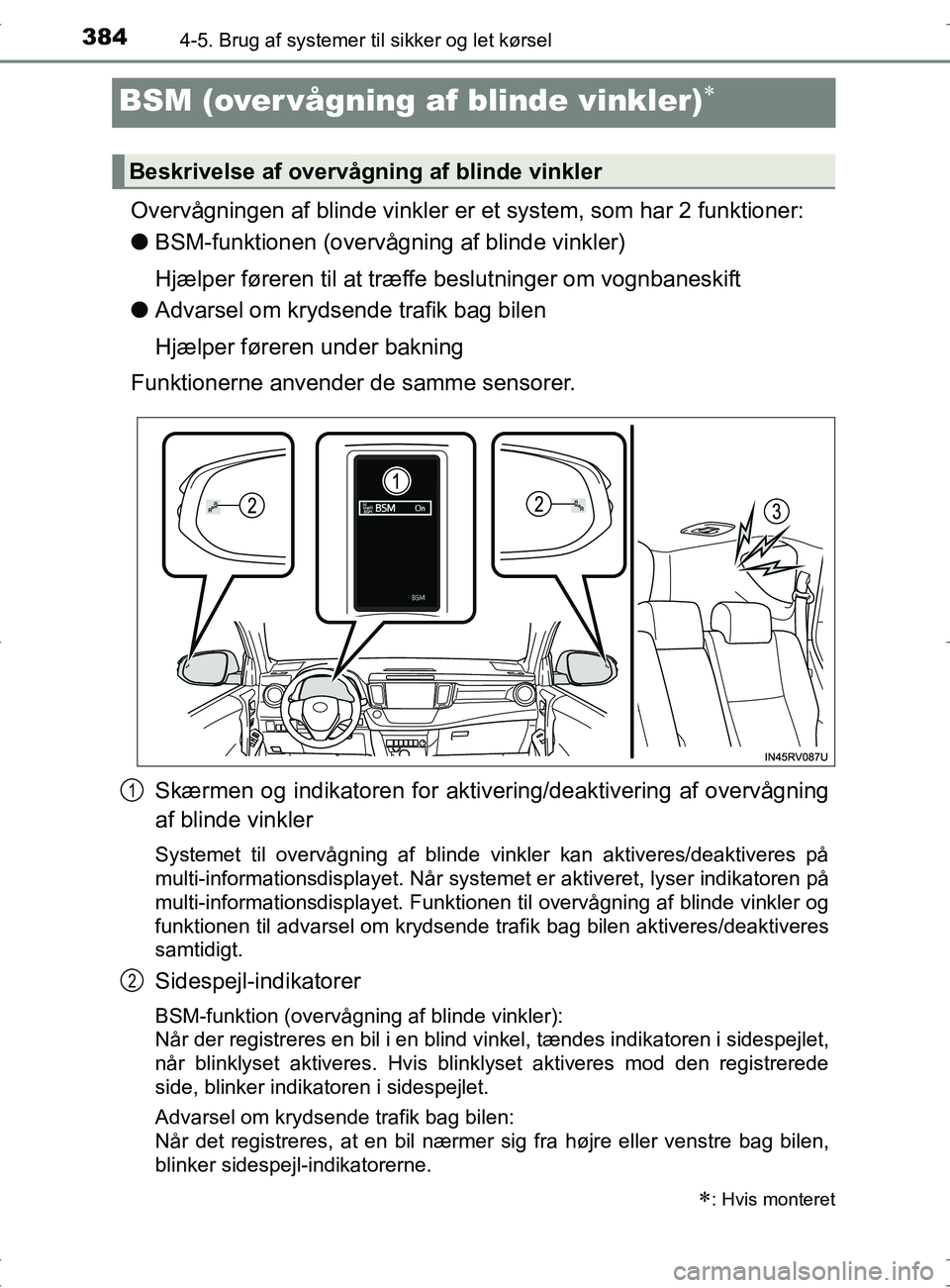

BSM (over vågning af blinde vinkler)
Overvågningen af blinde vinkler er et system, som har 2 funktioner:
lBSM-funktionen (overvågning af blinde vinkler)
Hjælper føreren til at træffe beslutninger om vognbaneskift
l Advarsel om krydsende trafik bag bilen
Hjælper føreren under bakning
Funktionerne anvender de samme sensorer.
Skærmen og indikatoren for aktivering/deaktivering af overvågning
af blinde vinkler
Systemet til overvågning af blinde vinkler kan aktiveres/deaktiveres på
multi-informationsdisplayet. Når systemet er aktiveret, lyser indikatoren på
multi-informationsdisplayet. Funktionen til overvågning af blinde vinkler og
funktionen til advarsel om krydsende trafik bag bilen aktiveres/deaktiveres
samtidigt.
Sidespejl-indikatorer
BSM-funktion (overvågning af blinde vinkler):
Når der registreres en bil i en blind vinkel, tændes indikatoren i sidespejlet,
når blinklyset aktiveres. Hvis blinklyset aktiveres mod den registrerede
side, blinker indikatoren i sidespejlet.
Advarsel om krydsende trafik bag bilen:
Når det registreres, at en bil nærmer sig fra højre eller venstre bag bilen,
blinker sidespejl-indikatorerne.
: Hvis monteret
Beskrivelse af overvågning af blinde vinkler
1
2
OM42753DK.book Page 384 Wednesday, September 7, 2016 2:13 PM

3854-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DK

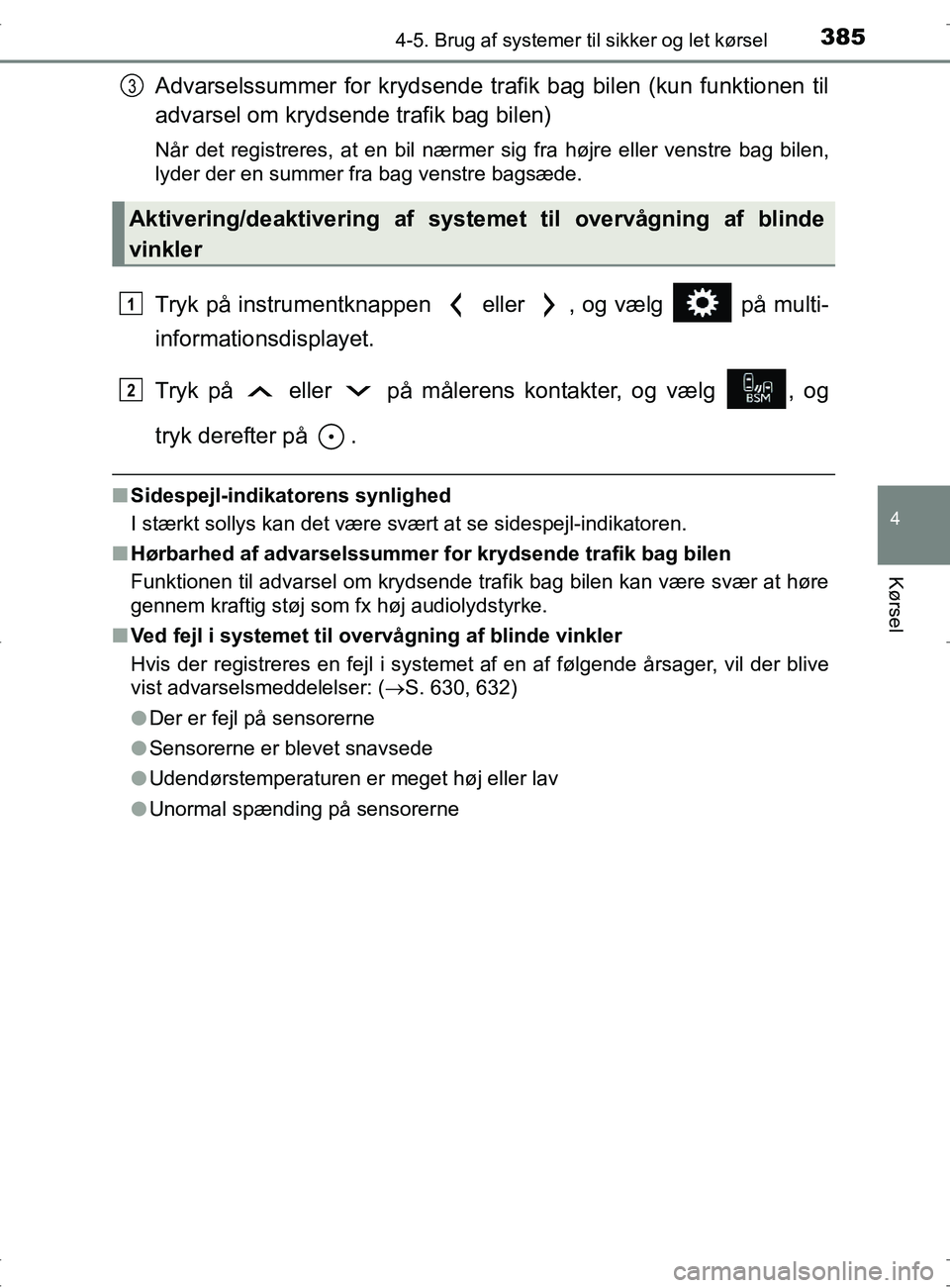

Advarselssummer for krydsende trafik bag bilen (kun funktionen til
advarsel om krydsende trafik bag bilen)
Når det registreres, at en bil nærmer sig fra højre eller venstre bag bilen,
lyder der en summer fra bag venstre bagsæde.
Tryk på instrumentknappen eller , og vælg på multi-
informationsdisplayet.
Tryk på eller på målerens kontakter, og vælg , og
tryk derefter på .
nSidespejl-indikatorens synlighed
I stærkt sollys kan det være svært at se sidespejl-indikatoren.\
n Hørbarhed af advarselssummer fo r krydsende trafik bag bilen
Funktionen til advarsel om krydsende trafik bag bilen kan være svær at høre
gennem kraftig støj som fx høj audiolydstyrke.
n Ved fejl i systemet til overvågning af blinde vinkler
Hvis der registreres en fejl i systemet af en af følgende årsager, vil der blive
vist advarselsmeddelelser: ( S. 630, 632)
l Der er fejl på sensorerne
l Sensorerne er blevet snavsede
l Udendørstemperaturen er meget høj eller lav
l Unormal spænding på sensorerne
Aktivering/deaktivering af systemet til overvågning af blinde
vinkler
3
1
2
OM42753DK.book Page 385 Wednesday, September 7, 2016 2:13 PM

3884-5. Brug af systemer til sikker og let kørsel
OM42753DK

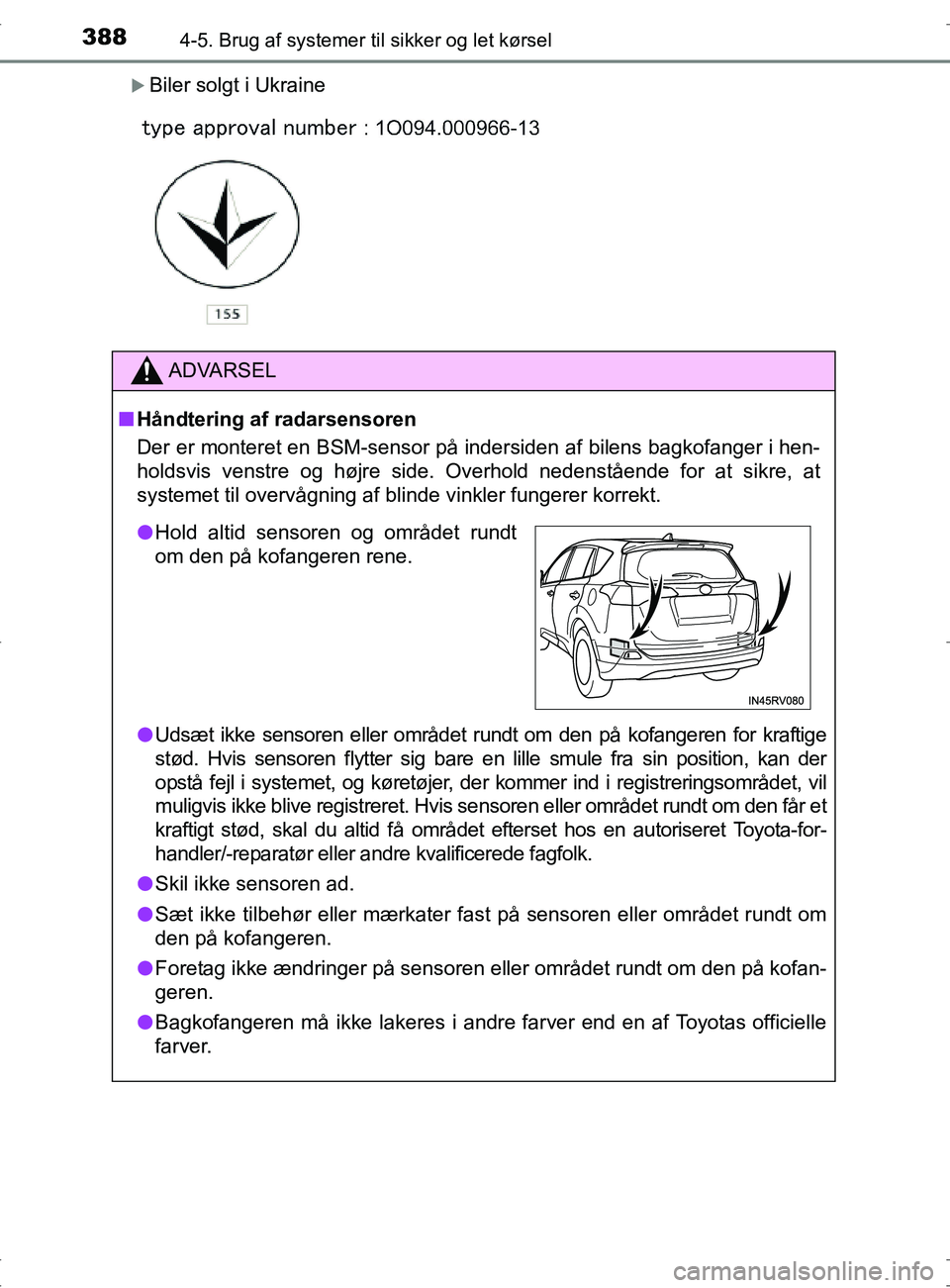

Biler solgt i Ukraine
ADVARSEL
nHåndtering af radarsensoren
Der er monteret en BSM-sensor på indersiden af bilens bagkofanger i hen-
holdsvis venstre og højre side. Overhold nedenstående for at sikre, at
systemet til overvågning af blinde vinkler fungerer korrekt.
l Udsæt ikke sensoren eller området rundt om den på kofangeren for kraftige
stød. Hvis sensoren flytter sig bare en lille smule fra sin position, kan der
opstå fejl i systemet, og køretøjer, der kommer ind i registreringsområdet, vil
muligvis ikke blive registreret. Hvis sensoren eller området rundt om den får et
kraftigt stød, skal du altid få området efterset hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
l Skil ikke sensoren ad.
l Sæt ikke tilbehør eller mærkater fast på sensoren eller området rundt om
den på kofangeren.
l Foretag ikke ændringer på sensoren eller området rundt om den på kofan-
geren.
l Bagkofangeren må ikke lakeres i andre farver end en af Toyotas officielle
farver.
lHold altid sensoren og området rundt
om den på kofangeren rene.
OM42753DK.book Page 388 Wednesday, September 7, 2016 2:13 PM

3894-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DK

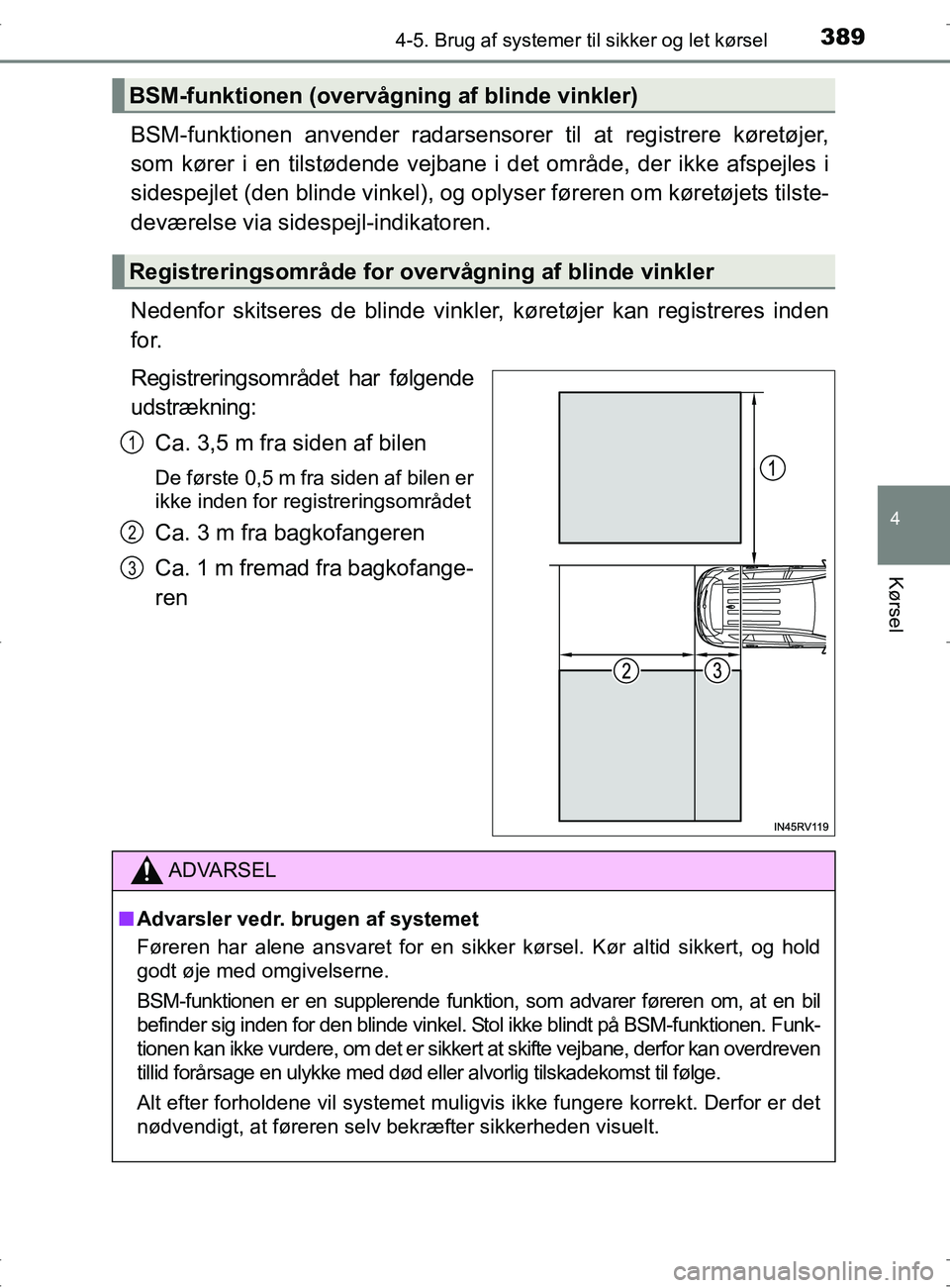

BSM-funktionen anvender radarsensorer til at registrere køretøjer,
som kører i en tilstødende vejbane i det område, der ikke afspejles i
sidespejlet (den blinde vinkel), og oply ser føreren om køretøjets tilste-
deværelse via sidespejl-indikatoren.
Nedenfor skitseres de blinde vinkler, køretøjer kan registreres inden
for.
Registreringsområdet har følgende
udstrækning:
Ca. 3,5 m fra siden af bilen
De første 0,5 m fra siden af bilen er
ikke inden for registreringsområdet
Ca. 3 m fra bagkofangeren
Ca. 1 m fremad fra bagkofange-
ren
BSM-funktionen (overvåg ning af blinde vinkler)
Registreringsområde for over vågning af blinde vinkler
1
2
3
ADVARSEL
nAdvarsler vedr. brugen af systemet
Føreren har alene ansvaret for en sikker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
BSM-funktionen er en supplerende funktion, som advarer føreren om, at en bil
befinder sig inden for den blinde vinkel. Stol ikke blindt på BSM-funktionen. Funk-
tionen kan ikke vurdere, om det er sikkert at skifte vejbane, derfor kan overdreven
tillid forårsage en ulykke med død el ler alvorlig tilskadekomst til følge.
Alt efter forholdene vil systemet muligvis ikke fungere korrekt. Derfor er det
nødvendigt, at føreren selv bekræfter sikkerheden visuelt.
OM42753DK.book Page 389 Wednesday, September 7, 2016 2:13 PM

3924-5. Brug af systemer til sikker og let kørsel
OM42753DK
Funktionen til advarsel om krydsend e trafik bag bilen fungerer, når
bilen er i bakgear. Funktionen kan registrere andre køretøjer, der nær-
mer sig fra højre eller venstre bag bilen. Den anvender radarsensorer
til at advare føreren om det andet køretøjs tilstedeværelse ved at
blinke med sidespejl-indikatorerne og lade en summer lyde.
Advarsel om krydsende trafik bag bilen
Biler, der nærmer sig Registreringsområder12
ADVARSEL
nAdvarsler vedr. brugen af systemet
Føreren har alene ansvaret for en sikker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
Funktionen til advarsel om krydsende trafik bag bilen er kun en hjælpefunk-
tion og ikke en erstatning for forsigtig kørsel. Føreren skal være forsigtig
under bakning, også ved brug af funktionen til advarsel om krydsende trafik
bag bilen. Det er nødvendigt, at føreren selv kontrollerer området bag bilen
visuelt og bekræfter, at der ikke er nogen fodgængere, andre køretøjer osv.,
inden der bakkes. Undladelse heraf kan medføre døden eller alvorlige kvæ-
stelser.
Alt efter forholdene vil systemet muligvis ikke fungere korrekt. Derfor er det
nødvendigt, at føreren selv bekræfter sikkerheden visuelt.
OM42753DK.book Page 392 Wednesday, September 7, 2016 2:13 PM

3944-5. Brug af systemer til sikker og let kørsel
OM42753DKn

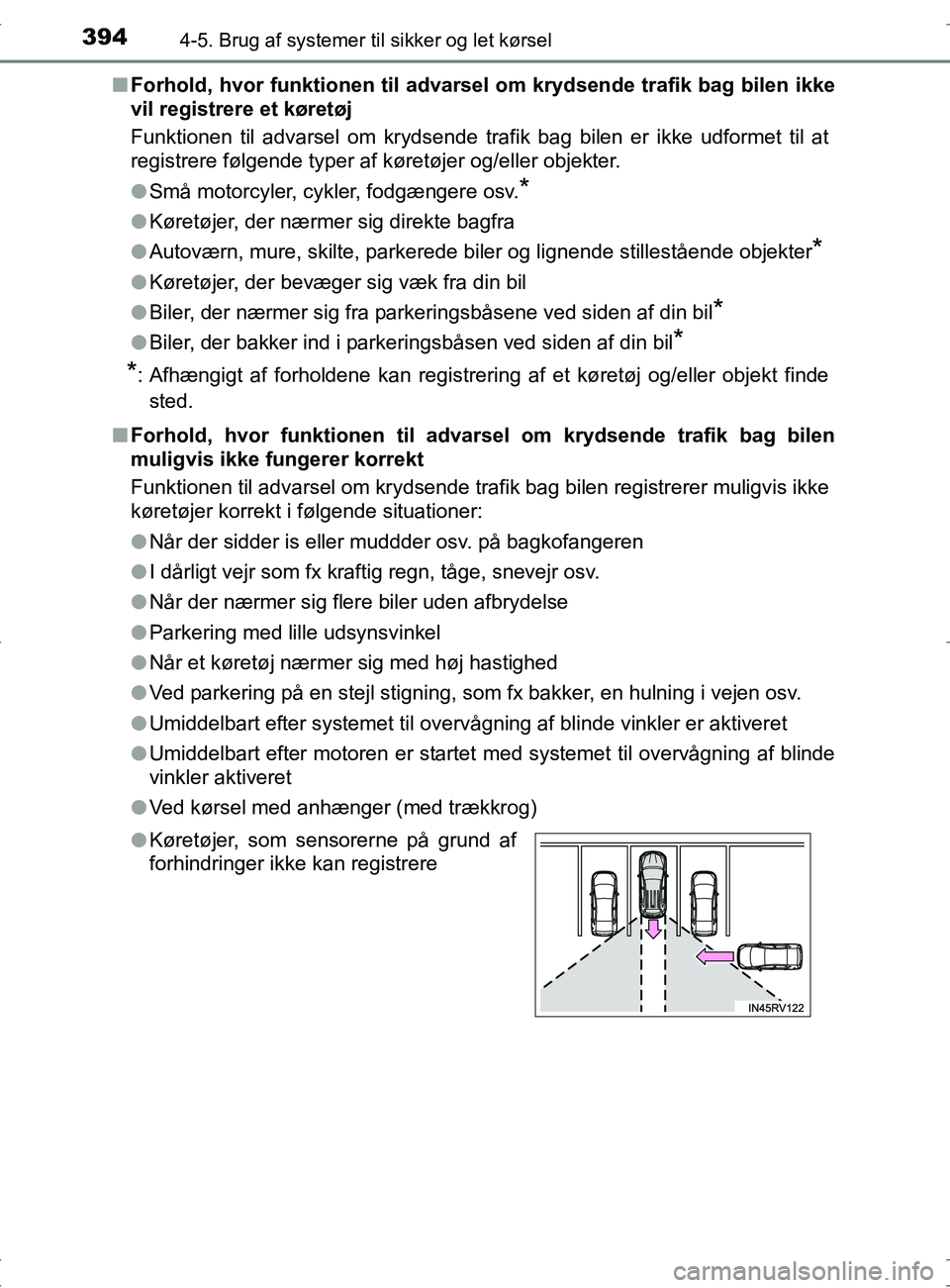

Forhold, hvor funktionen til advarsel om krydsende trafik bag bilen ikke
vil registrere et køretøj
Funktionen til advarsel om krydsende trafik bag bilen er ikke udformet til at
registrere følgende typer af køretøjer og/eller objekter.
l Små motorcyler, cykler, fodgængere osv.
*
lKøretøjer, der nærmer sig direkte bagfra
l Autoværn, mure, skilte, parkerede biler og lignende stillestående objekter
*
lKøretøjer, der bevæger sig væk fra din bil
l Biler, der nærmer sig fra parkeringsbåsene ved siden af din bil
*
lBiler, der bakker ind i parkeringsbåsen ved siden af din bil*
*
: Afhængigt af forholdene kan registrering af et køretøj og/eller objekt finde
sted.
n Forhold, hvor funktionen til advarsel om krydsende trafik bag bilen
muligvis ikke fungerer korrekt
Funktionen til advarsel om krydsende trafik bag bilen registrerer muligvis ikke
køretøjer korrekt i følgende situationer:
l Når der sidder is eller muddder osv. på bagkofangeren
l I dårligt vejr som fx kraftig regn, tåge, snevejr osv.
l Når der nærmer sig flere biler uden afbrydelse
l Parkering med lille udsynsvinkel
l Når et køretøj nærmer sig med høj hastighed
l Ved parkering på en stejl stigning, som fx bakker, en hulning i vejen osv.
l Umiddelbart efter systemet til overvågning af blinde vinkler er aktiveret
l Umiddelbart efter motoren er startet med systemet til overvågning af blinde
vinkler aktiveret
l Ved kørsel med anhænger (med trækkrog)
l Køretøjer, som sensorerne på grund af
forhindringer ikke kan registrere
OM42753DK.book Page 394 Wednesday, September 7, 2016 2:13 PM
