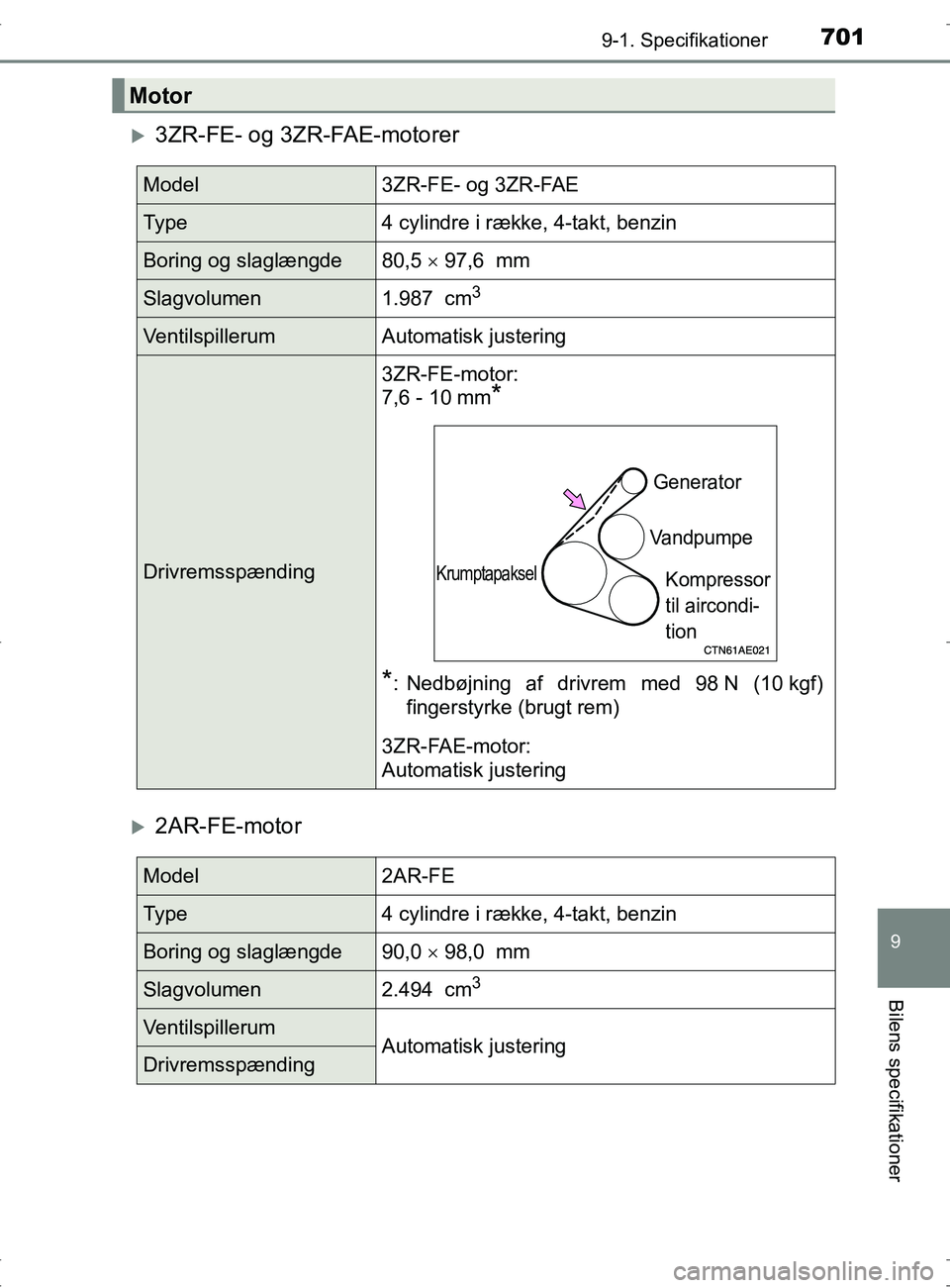

7019-1. Specifikationer
OM42753DK
9
Bilens specifikationer
3ZR-FE- og 3ZR-FAE-motorer
2AR-FE-motor
Motor
Model3ZR-FE- og 3ZR-FAE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde80,5  97,6 mm
Slagvolumen1.987 cm3
VentilspillerumAutomatisk justering
Drivremsspænding
3ZR-FE-motor:
7,6 - 10 mm
*
*
: Nedbøjning af drivrem med 98 N (10 kgf) fingerstyrke (brugt rem)
3ZR-FAE-motor:
Automatisk justering
Generator
Va n d p u m p e Kompressor
til aircondi-
tion
Krumptapaksel
Model2AR-FE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde90,0  98,0 mm
Slagvolumen2.494 cm3
VentilspillerumAutomatisk justeringDrivremsspænding
OM42753DK.book Page 701 Wednesday, September 7, 2016 2:13 PM

7029-1. Specifikationer
OM42753DK

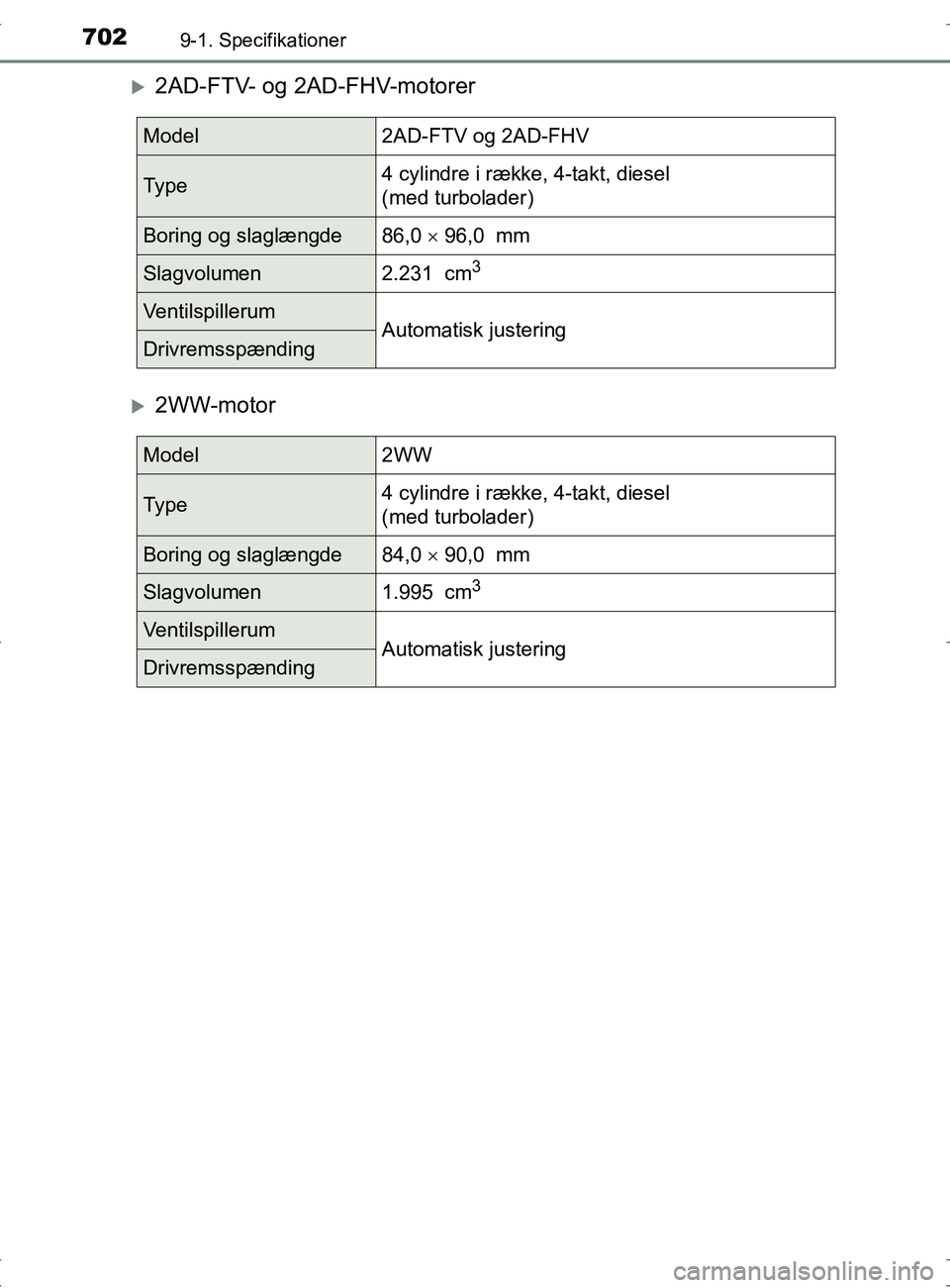

2AD-FTV- og 2AD-FHV-motorer
2WW-motor
Model2AD-FTV og 2AD-FHV
Ty p e4 cylindre i række, 4-takt, diesel
(med turbolader)
Boring og slaglængde86,0  96,0 mm
Slagvolumen2.231 cm3
VentilspillerumAutomatisk justeringDrivremsspænding
Model2WW
Ty p e4 cylindre i række, 4-takt, diesel
(med turbolader)
Boring og slaglængde84,0  90,0 mm
Slagvolumen1.995 cm3
VentilspillerumAutomatisk justeringDrivremsspænding
OM42753DK.book Page 702 Wednesday, September 7, 2016 2:13 PM

7039-1. Specifikationer
OM42753DK
9
Bilens specifikationer

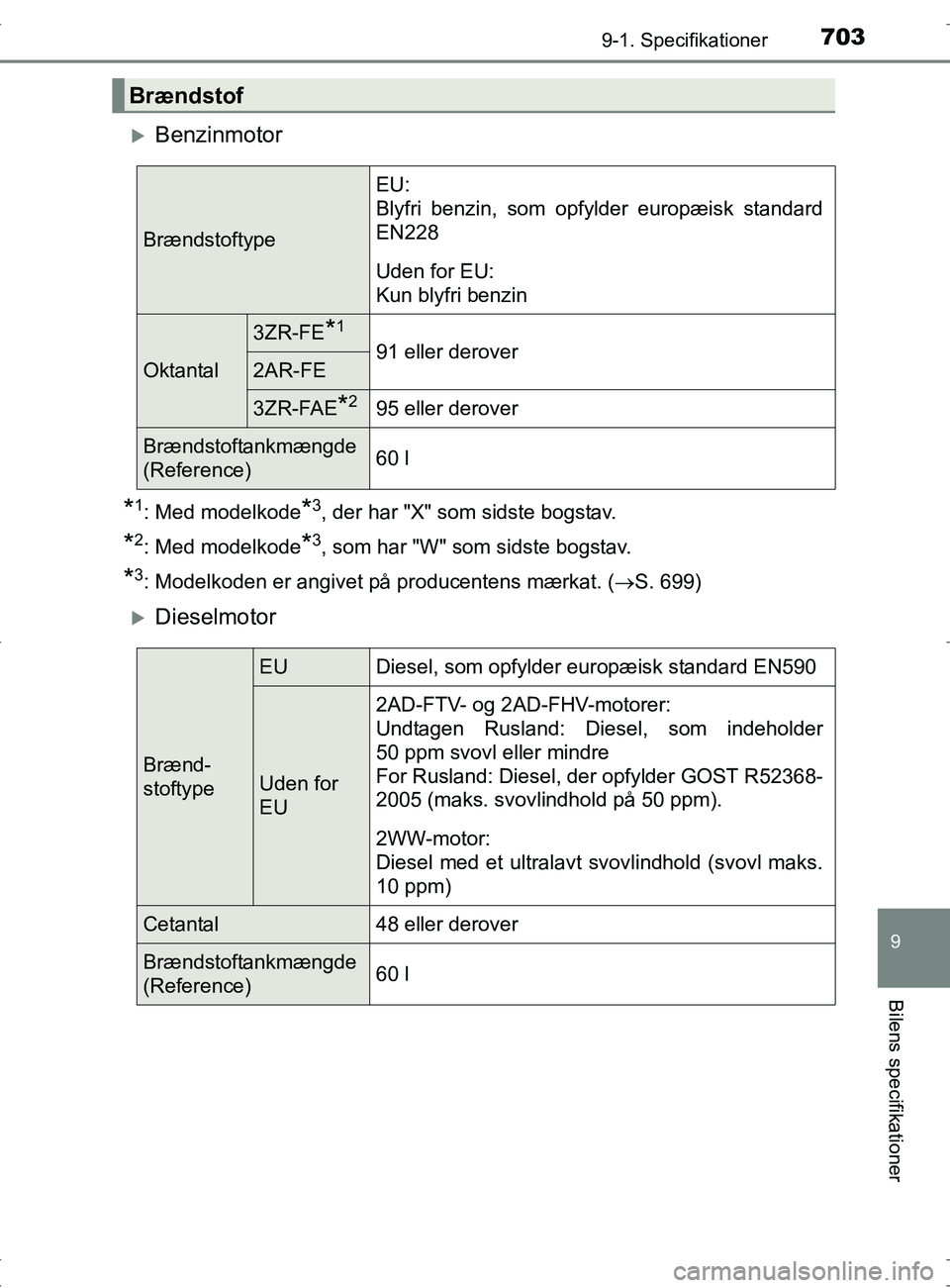

Benzinmotor
*1: Med modelkode*3, der har "X" som sidste bogstav.
*2: Med modelkode*3, som har "W" som sidste bogstav.
*3: Modelkoden er angivet på producentens mærkat. (S. 699)
Dieselmotor
Brændstof
Brændstoftype
EU:
Blyfri benzin, som opfylder europæisk standard
EN228
Uden for EU:
Kun blyfri benzin
Oktantal
3ZR-FE*1
91 eller derover2AR-FE
3ZR-FAE*295 eller derover
Brændstoftankmængde
(Reference)60 l
Brænd-
stoftype
EUDiesel, som opfylder europæisk standard EN590
Uden for
EU
2AD-FTV- og 2AD-FHV-motorer:
Undtagen Rusland: Diesel, som indeholder
50 ppm svovl eller mindre
For Rusland: Diesel, der opfylder GOST R52368-
2005 (maks. svovlindhold på 50 ppm).
2WW-motor:
Diesel med et ultralavt svovlindhold (svovl maks.
10 ppm)
Cetantal48 eller derover
Brændstoftankmængde
(Reference)60 l
OM42753DK.book Page 703 Wednesday, September 7, 2016 2:13 PM

7049-1. Specifikationer
OM42753DK

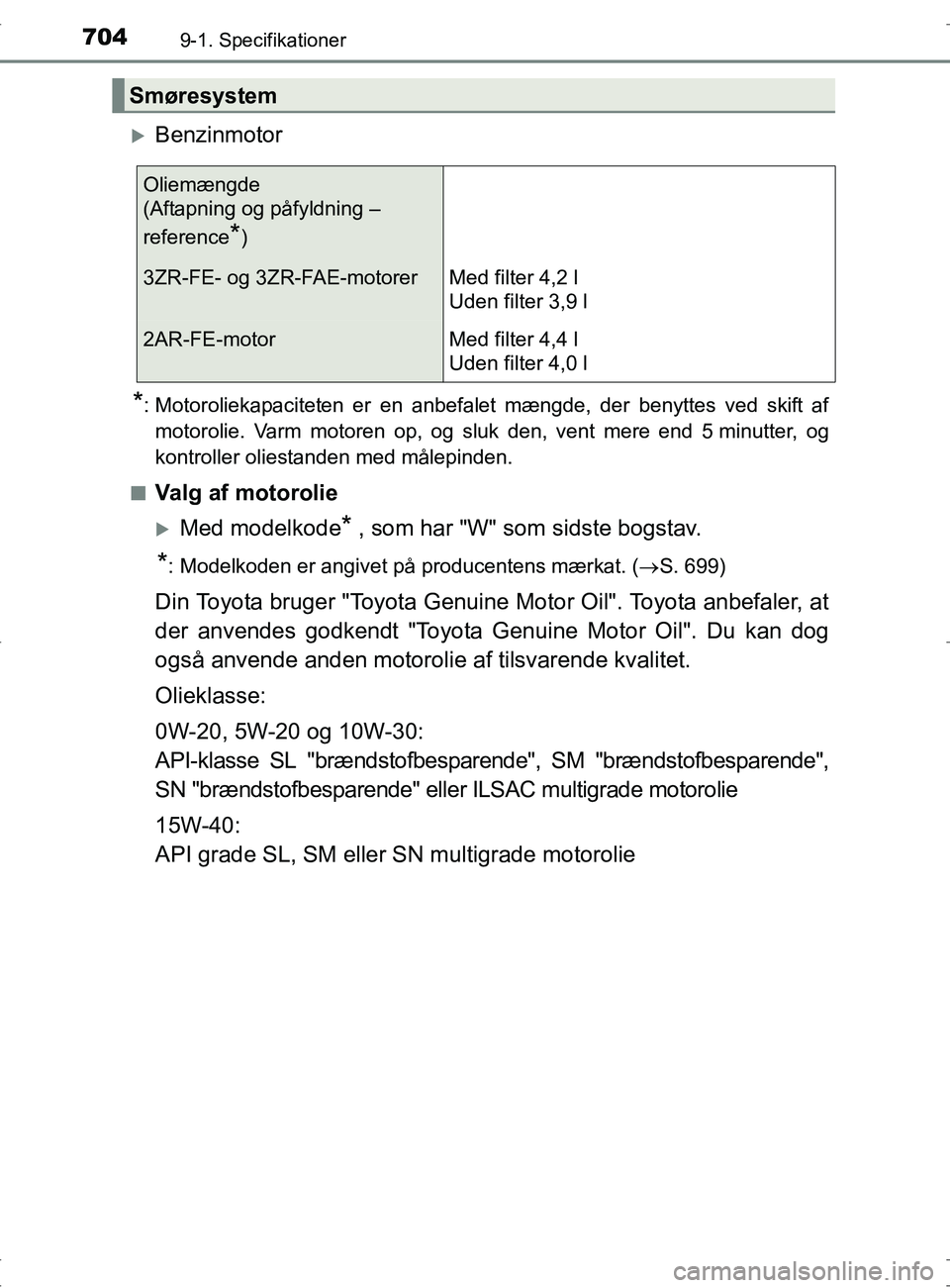

Benzinmotor
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift afmotorolie. Varm motoren op, og sluk den, vent mere end 5 minutter, og
kontroller oliestanden med målepinden.
n
Valg af motorolie
Med modelkode* , som har "W" som sidste bogstav.
*: Modelkoden er angivet på producentens mærkat. ( S. 699)
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende kvalitet.
Olieklasse:
0W-20, 5W-20 og 10W-30:
API-klasse SL "brændstofbesparende", SM "brændstofbesparende",
SN "brændstofbesparende" eller ILSAC multigrade motorolie
15W-40:
API grade SL, SM eller SN multigrade motorolie
Smøresystem
Oliemængde
(Aftapning og påfyldning –
reference
*)
3ZR-FE- og 3ZR-FAE-motorerMed filter 4,2 l
Uden filter 3,9 l
2AR-FE-motorMed filter 4,4 l
Uden filter 4,0 l
OM42753DK.book Page 704 Wednesday, September 7, 2016 2:13 PM

7059-1. Specifikationer
OM42753DK
9
Bilens specifikationer

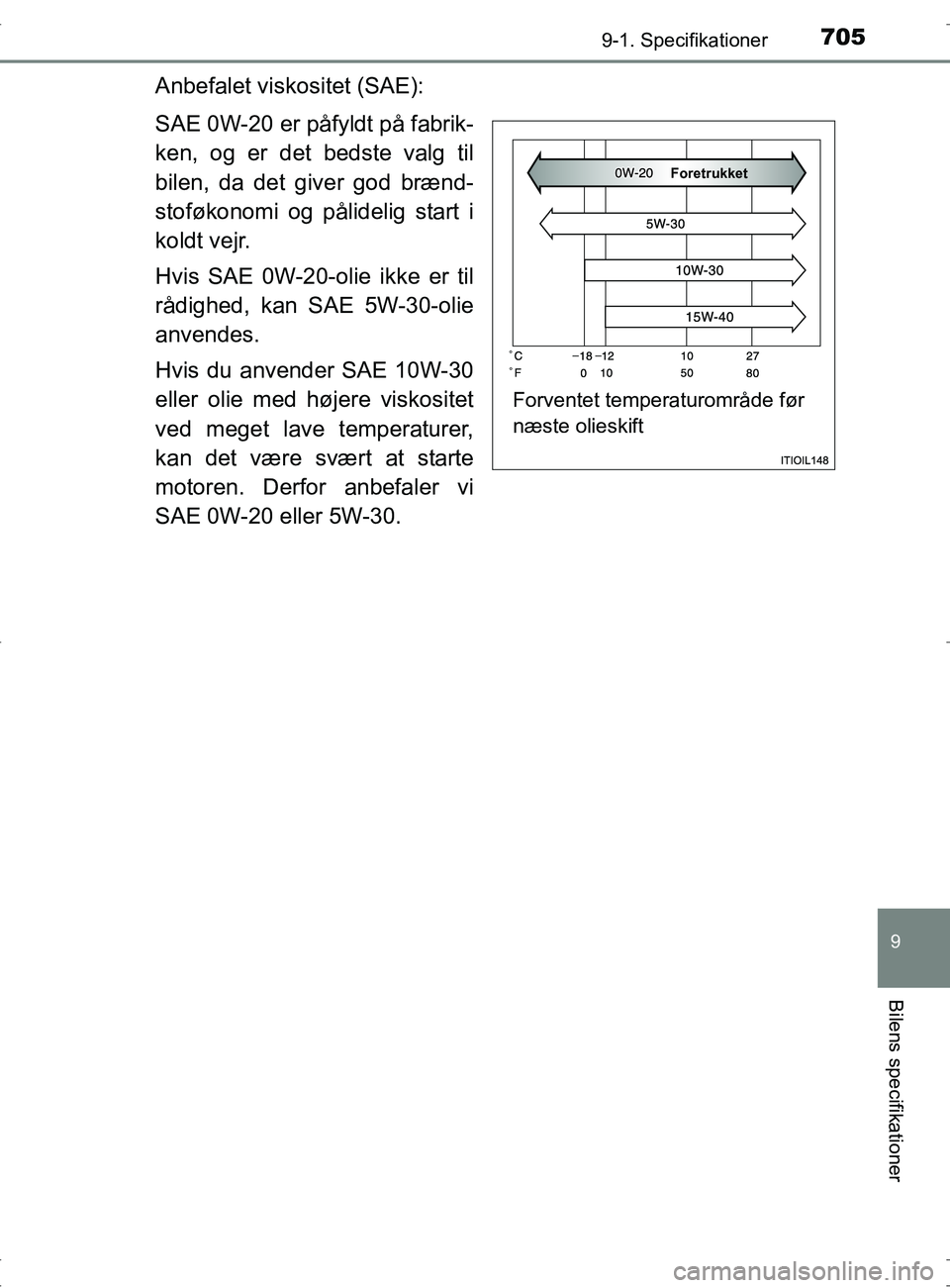

Anbefalet viskositet (SAE):
SAE 0W-20 er påfyldt på fabrik-
ken, og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Hvis SAE 0W-20-olie ikke er til
rådighed, kan SAE 5W-30-olie
anvendes.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 0W-20 eller 5W-30.
Forventet temperaturområde før
næste olieskift
Foretrukket
OM42753DK.book Page 705 Wednesday, September 7, 2016 2:13 PM

7069-1. Specifikationer
OM42753DK

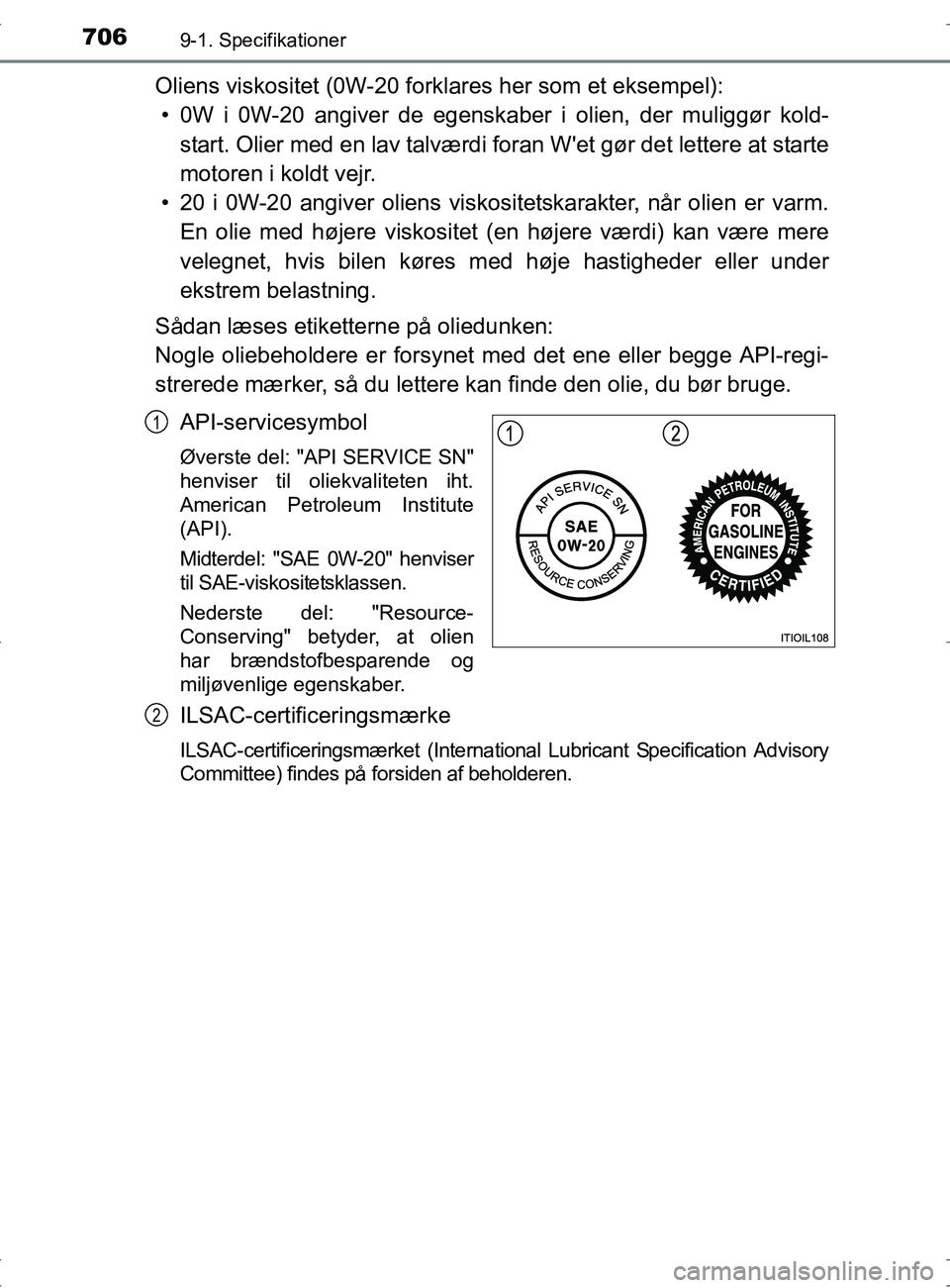

Oliens viskositet (0W-20 forklares her som et eksempel):• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm. En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under
ekstrem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henviser
til SAE-viskositetsklassen.
Nederste del: "Resource-
Conserving" betyder, at olien
har brændstofbesparende og
miljøvenlige egenskaber.
ILSAC-certific eringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advisory
Committee) findes på forsiden af beholderen.
1
2
OM42753DK.book Page 706 Wednesday, September 7, 2016 2:13 PM

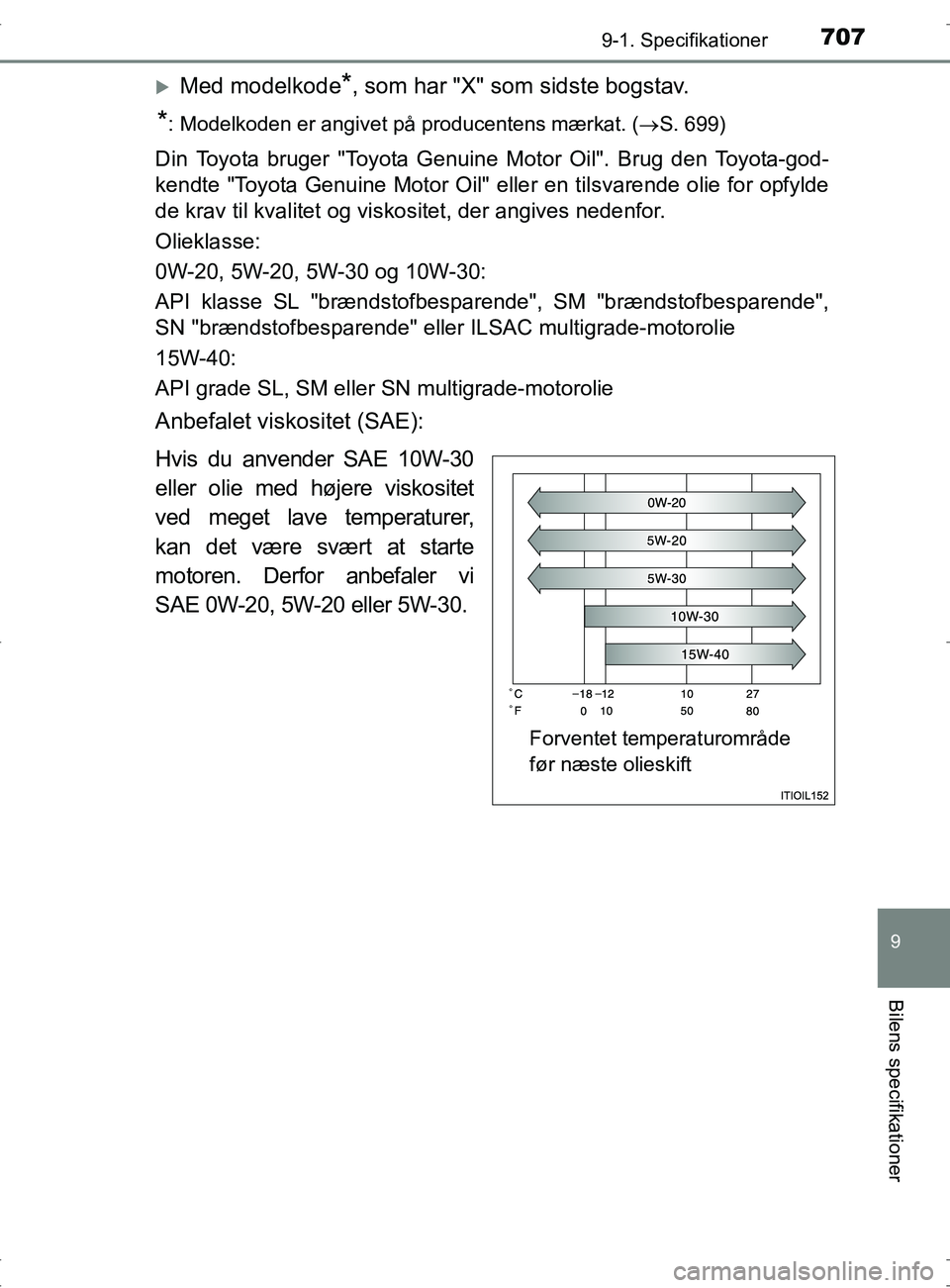

7079-1. Specifikationer
OM42753DK
9
Bilens specifikationer
Med modelkode*, som har "X" som sidste bogstav.
*: Modelkoden er angivet på producentens mærkat. (S. 699)
Din Toyota bruger "Toyota Genuine Motor Oil". Brug den Toyota-god-
kendte "Toyota Genuine Motor Oil" eller en tilsvarende olie for opfylde
de krav til kvalitet og viskositet, der angives nedenfor.
Olieklasse:
0W-20, 5W-20, 5W-30 og 10W-30:
API klasse SL "brændstofbesparen de", SM "brændstofbesparende",
SN "brændstofbesparende" eller ILSAC multigrade-motorolie
15W-40:
API grade SL, SM eller SN multigrade-motorolie
Anbefalet viskositet (SAE):
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 0W-20, 5W-20 eller 5W-30.
Forventet temperaturområde
før næste olieskift
OM42753DK.book Page 707 Wednesday, September 7, 2016 2:13 PM

7089-1. Specifikationer
OM42753DK

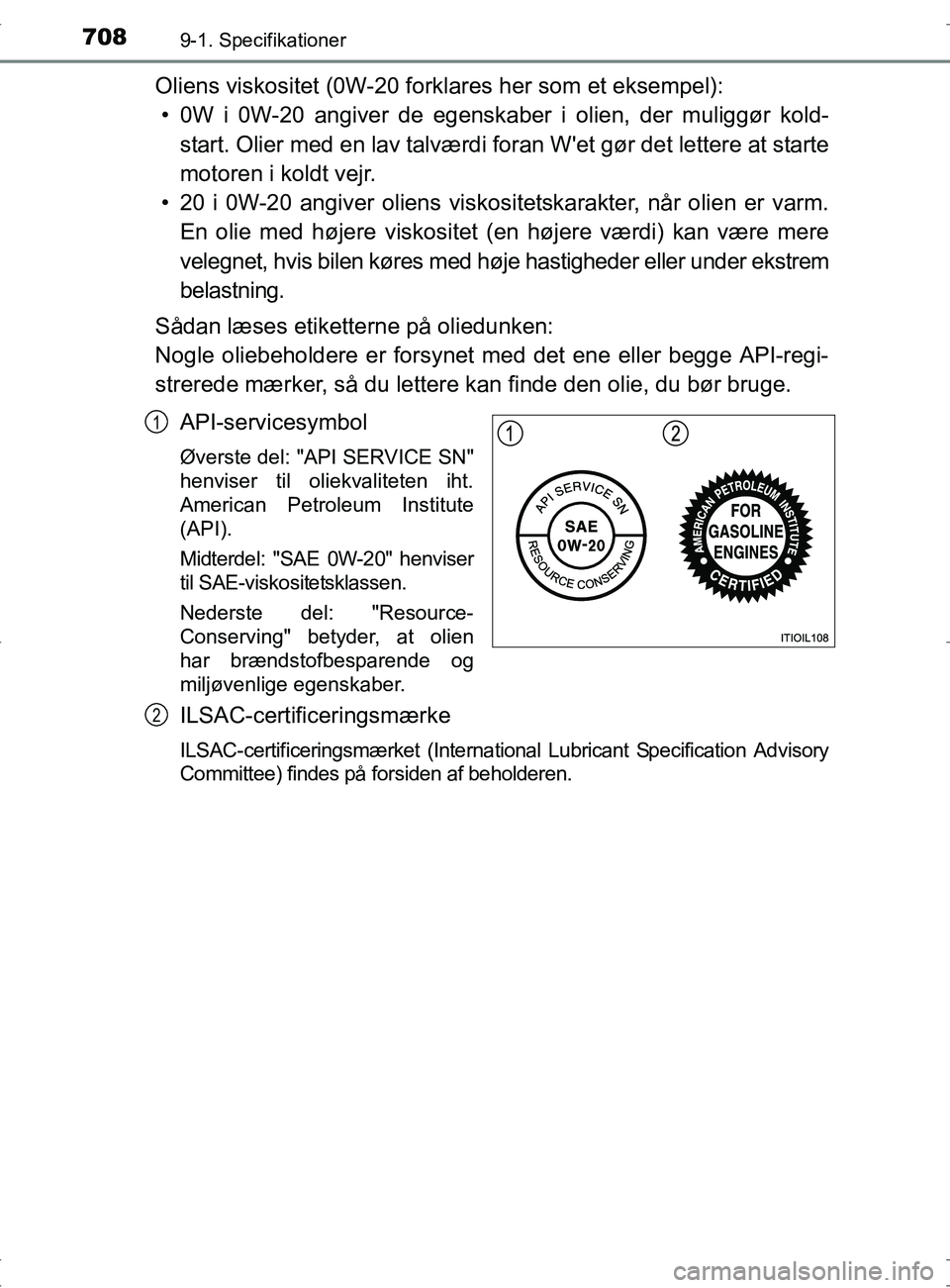

Oliens viskositet (0W-20 forklares her som et eksempel):• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm. En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under ekstrem
belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henviser
til SAE-viskositetsklassen.
Nederste del: "Resource-
Conserving" betyder, at olien
har brændstofbesparende og
miljøvenlige egenskaber.
ILSAC-certific eringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advisory
Committee) findes på forsiden af beholderen.
1
2
OM42753DK.book Page 708 Wednesday, September 7, 2016 2:13 PM

7099-1. Specifikationer
OM42753DK
9
Bilens specifikationer

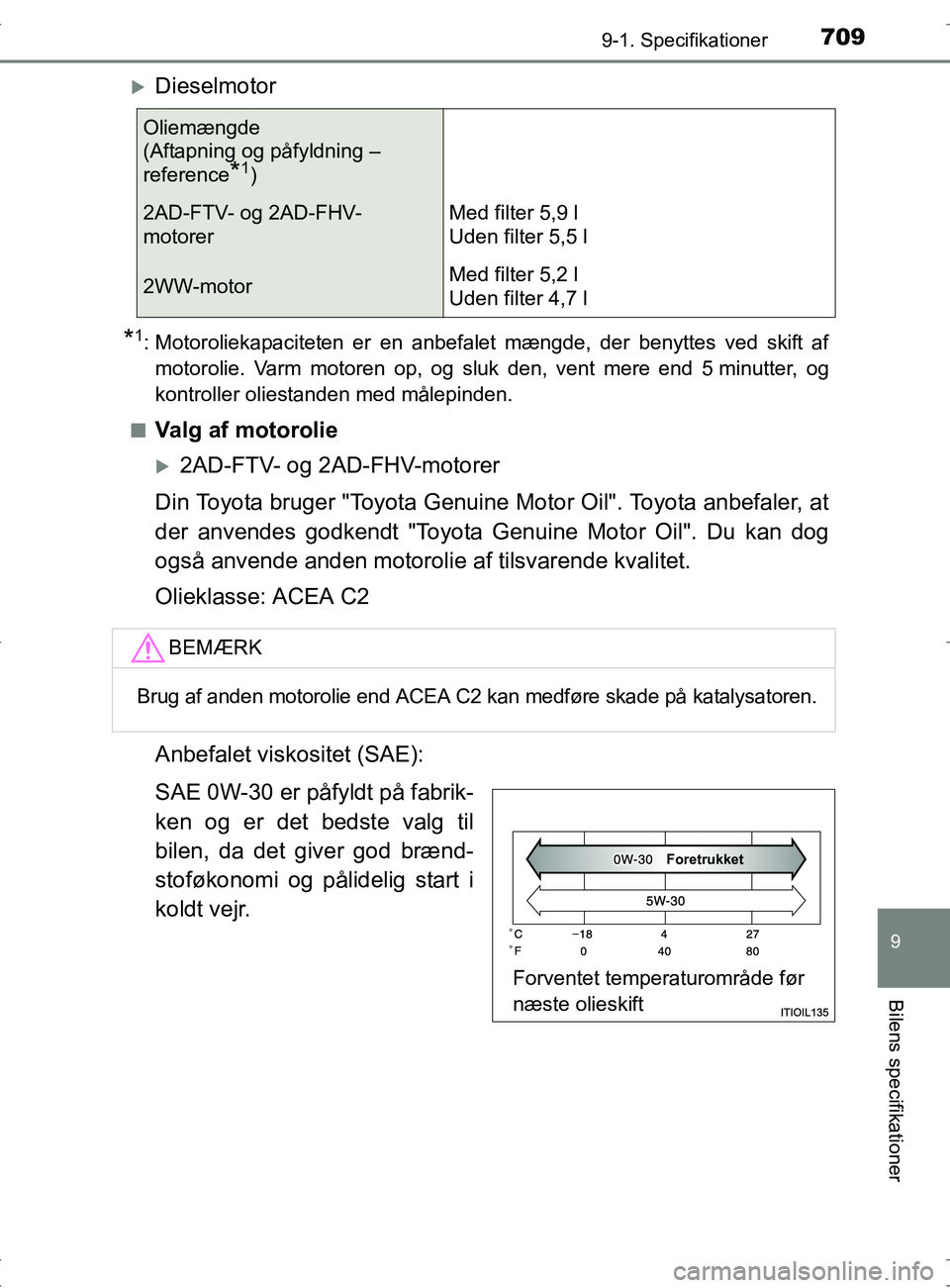

Dieselmotor
*1: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift afmotorolie. Varm motoren op, og sluk den, vent mere end 5 minutter, og
kontroller oliestanden med målepinden.
n
Valg af motorolie
2AD-FTV- og 2AD-FHV-motorer
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende kvalitet.
Olieklasse: ACEA C2
Anbefalet viskositet (SAE):
SAE 0W-30 er påfyldt på fabrik-
ken og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Oliemængde
(Aftapning og påfyldning –
reference
*1)
2AD-FTV- og 2AD-FHV-
motorerMed filter 5,9 l
Uden filter 5,5 l
2WW-motorMed filter 5,2 l
Uden filter 4,7 l
BEMÆRK
Brug af anden motorolie end ACEA C2 kan medføre skade på katalysatoren.
Foretrukket
Forventet temperaturområde før
næste olieskift
OM42753DK.book Page 709 Wednesday, September 7, 2016 2:13 PM

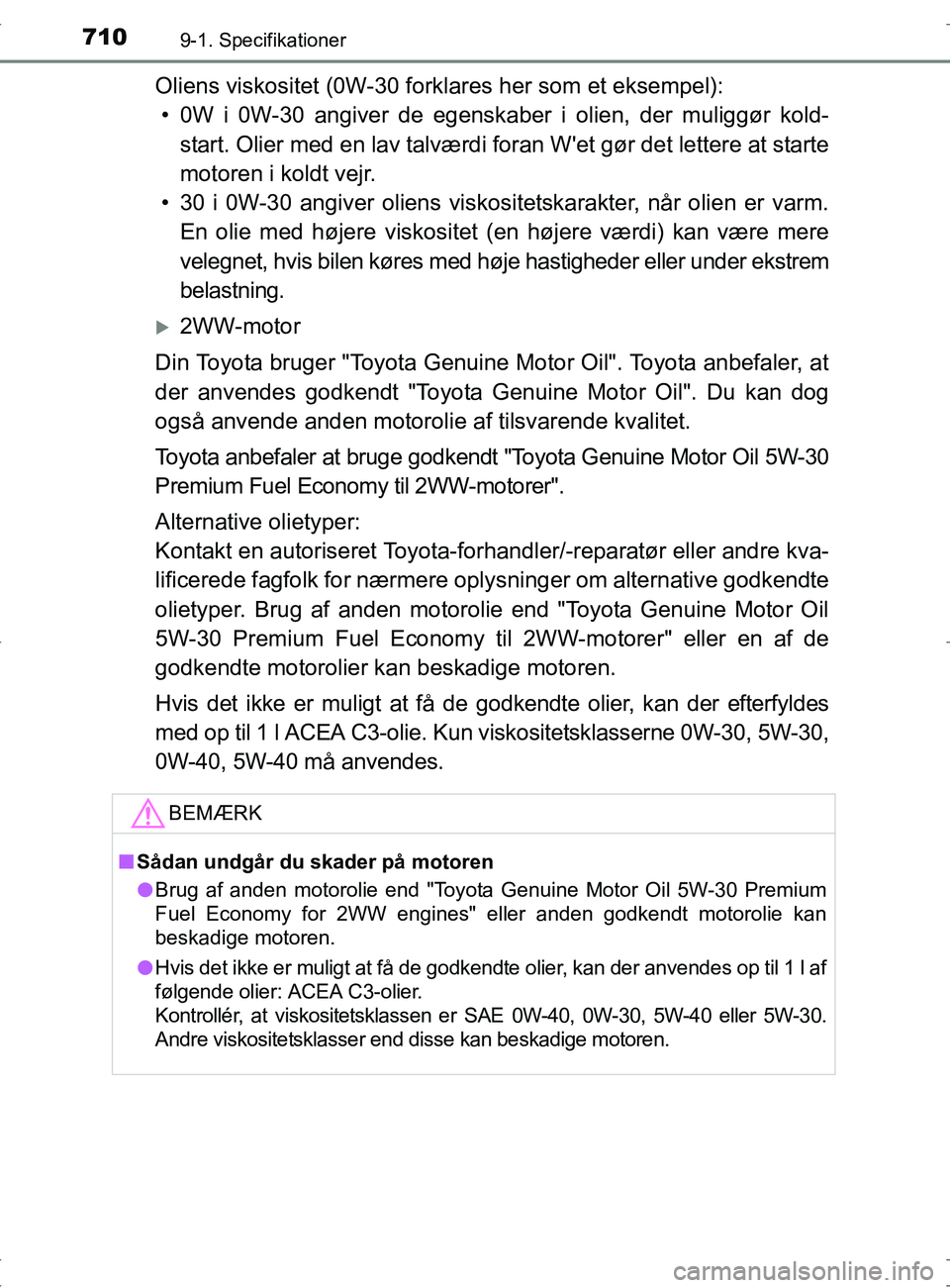

7109-1. Specifikationer
OM42753DK
Oliens viskositet (0W-30 forklares her som et eksempel):• 0W i 0W-30 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 30 i 0W-30 angiver oliens viskositetskarakter, når olien er varm. En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under ekstrem
belastning.
2WW-motor
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende kvalitet.
Toyota anbefaler at bruge godkendt "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy til 2WW-motorer".
Alternative olietyper:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kva-
lificerede fagfolk for nærmere oplysninger om alternative godkendte
olietyper. Brug af anden motorolie end "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy til 2WW-motorer" eller en af de
godkendte motorolier kan beskadige motoren.
Hvis det ikke er muligt at få de godkendte olier, kan der efterfyldes
med op til 1 l ACEA C3-olie. Kun viskositetsklasserne 0W-30, 5W-30,
0W-40, 5W-40 må anvendes.
BEMÆRK
n Sådan undgår du skader på motoren
l Brug af anden motorolie end "Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 2WW engines" eller anden godkendt motorolie kan
beskadige motoren.
l Hvis det ikke er muligt at få de godkendte olier, kan der anvendes op til 1 l af
følgende olier: ACEA C3-olier.
Kontrollér, at viskositetsklassen er SAE 0W-40, 0W-30, 5W-40 eller 5W-30.
Andre viskositetsklasser end disse kan beskadige motoren.
