TOYOTA RAV4 2017 Brugsanvisning (in Danish)

7119-1. Specifikationer
OM42753DK
9
Bilens specifikationer
Benzinmotor

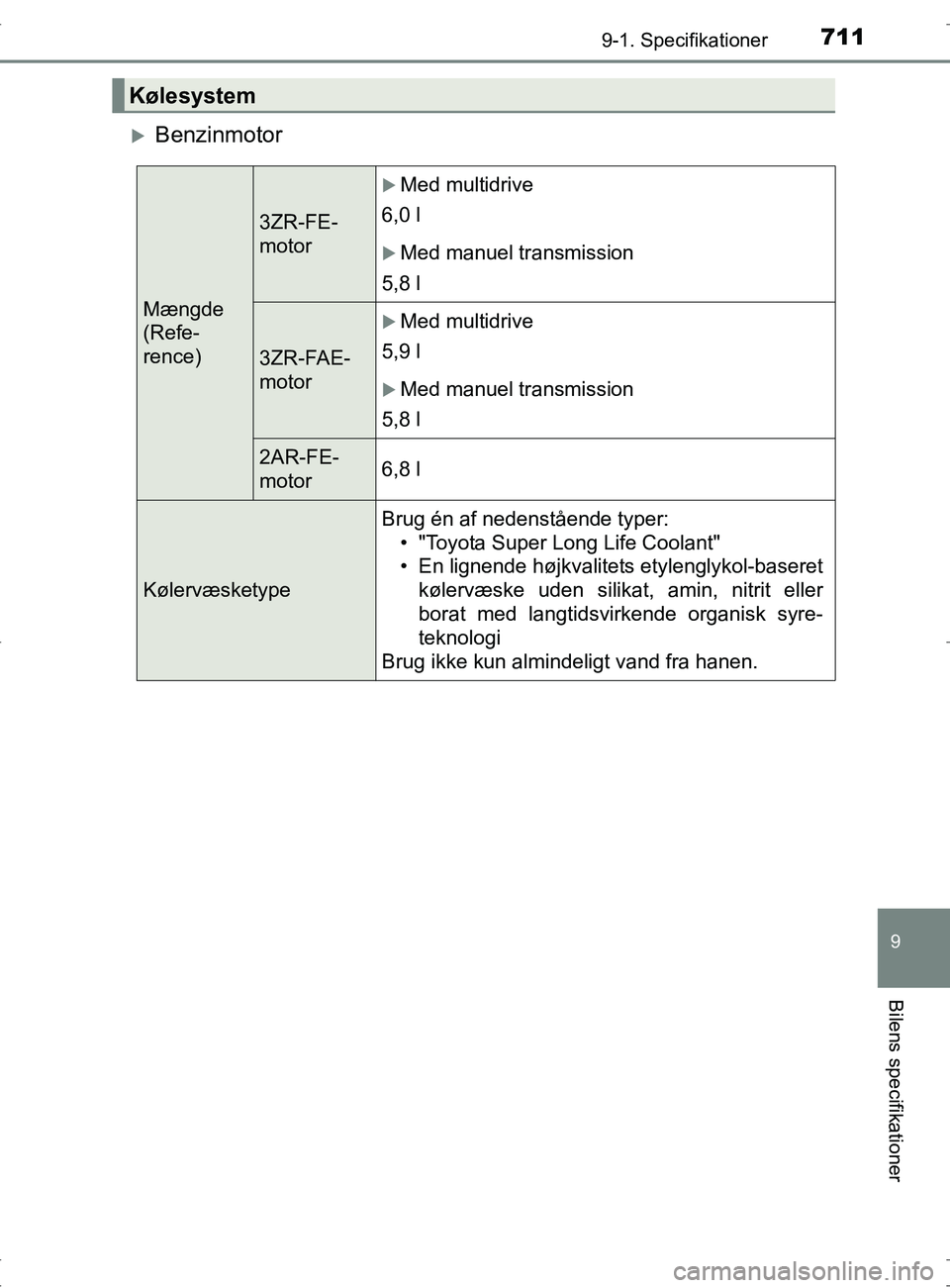

Kølesystem
Mængde
(Refe-
rence)
3ZR-FE-
motor
Med multidrive
6,0 l
Med manuel transmission
5,8 l
3ZR-FAE-
motor
Med multidrive
5,9 l
Med manuel transmission
5,8 l
2AR-FE-
motor6,8 l
Kølervæsketype
Brug én af nedenstående typer: • "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-baseret
kølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.
OM42753DK.book Page 711 Wednesday, September 7, 2016 2:13 PM

7129-1. Specifikationer
OM42753DK

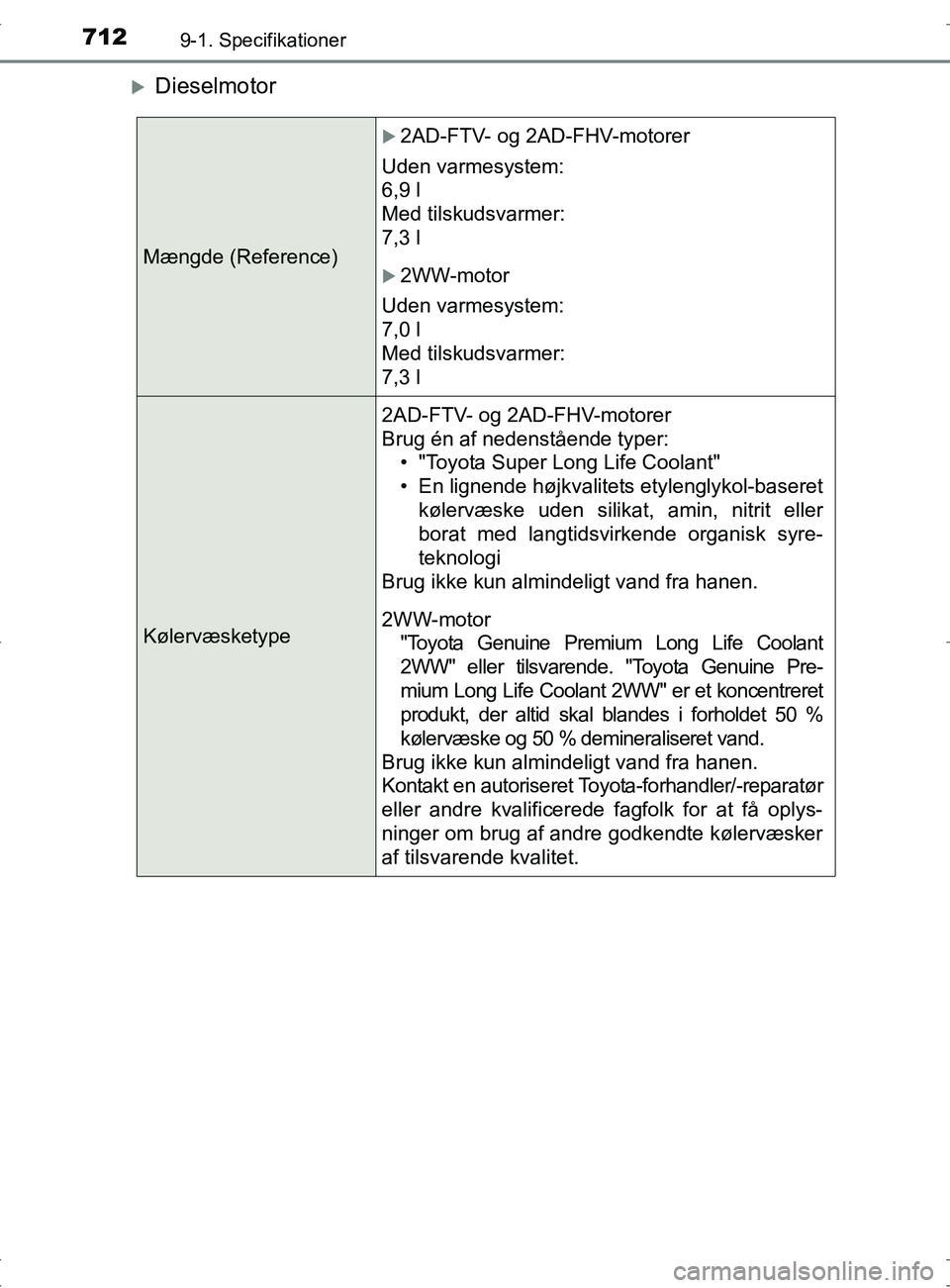

Dieselmotor
Mængde (Reference)
2AD-FTV- og 2AD-FHV-motorer
Uden varmesystem:
6,9 l
Med tilskudsvarmer:
7,3 l
2WW-motor
Uden varmesystem:
7,0 l
Med tilskudsvarmer:
7,3 l
Kølervæsketype
2AD-FTV- og 2AD-FHV-motorer
Brug én af nedenstående typer: • "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-baseretkølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.
2WW-motor "Toyota Genuine Premium Long Life Coolant
2WW" eller tilsvarende. "Toyota Genuine Pre-
mium Long Life Coolant 2WW" er et koncentreret
produkt, der altid skal blandes i forholdet 50 %
kølervæske og 50 % demineraliseret vand.
Brug ikke kun almindeligt vand fra hanen.
Kontakt en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk for at få oplys-
ninger om brug af andre godkendte kølervæsker
af tilsvarende kvalitet.
OM42753DK.book Page 712 Wednesday, September 7, 2016 2:13 PM

7139-1. Specifikationer
OM42753DK
9
Bilens specifikationer
Din Toyota påfyldes "Toyota Genuine Differential Gear Oil" på fabrikken.
Brug den Toyota-godkendte "Toyota Genuine Differential Gear Oil" eller en
gearolie af tilsvarende kvalitet for at leve op til ovenstående specifikationer.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk for yderligere oplysninger.

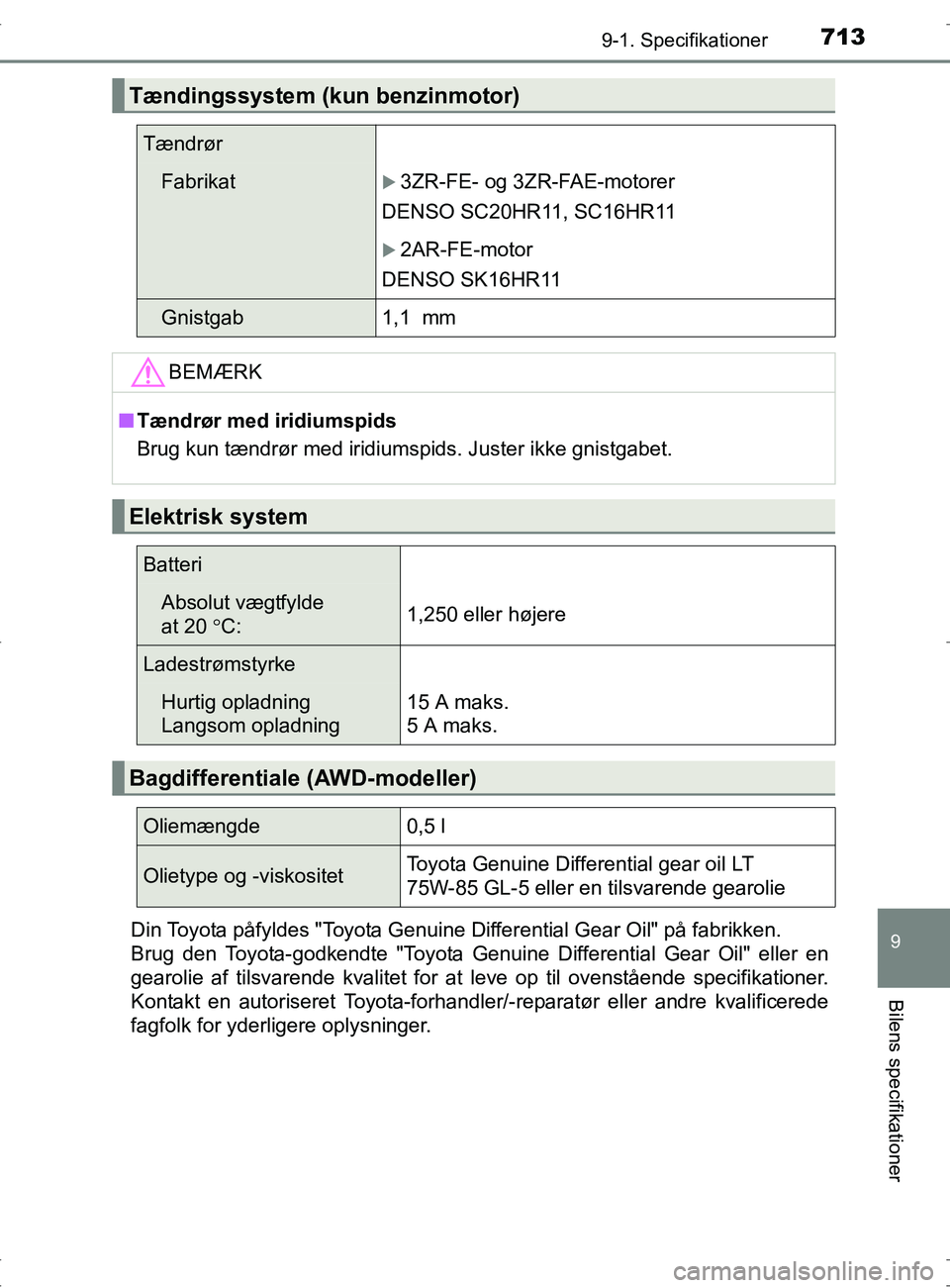

Tændingssystem (kun benzinmotor)
Tændrør
Fabrikat3ZR-FE- og 3ZR-FAE-motorer
DENSO SC20HR11, SC16HR11
2AR-FE-motor
DENSO SK16HR11
Gnistgab1,1 mm
BEMÆRK
n Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
Elektrisk system
Batteri
Absolut vægtfylde
at 20  C:1,250 eller højere
Ladestrømstyrke
Hurtig opladning
Langsom opladning15 A maks.
5 A maks.
Bagdifferentiale (AWD-modeller)
Oliemængde0,5 l
Olietype og -viskositetToyota Genuine Differential gear oil LT
75W-85 GL-5 eller en tilsvarende gearolie
OM42753DK.book Page 713 Wednesday, September 7, 2016 2:13 PM

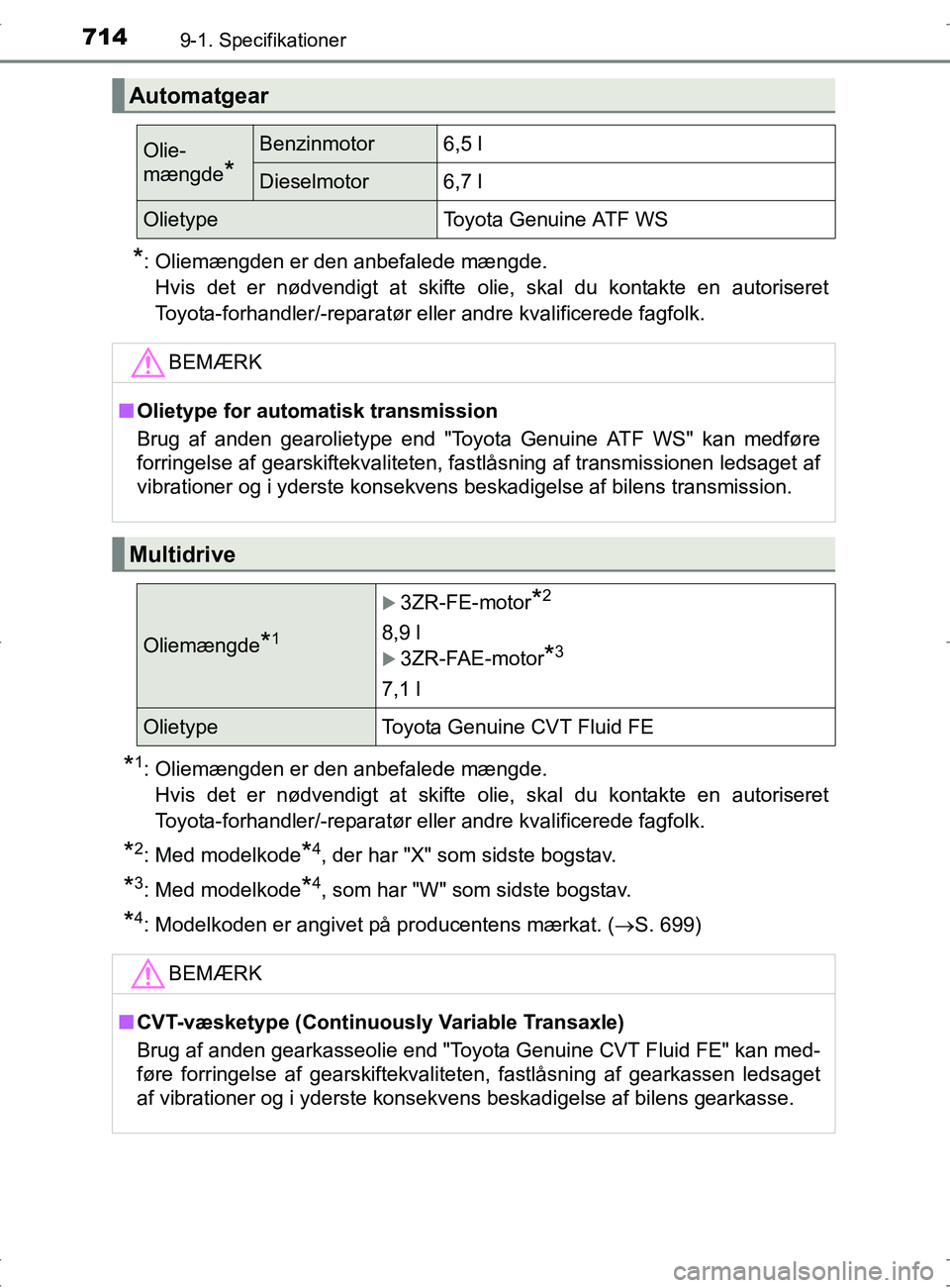

7149-1. Specifikationer
OM42753DK
*: Oliemængden er den anbefalede mængde.Hvis det er nødvendigt at skifte olie, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*1: Oliemængden er den anbefalede mængde.Hvis det er nødvendigt at skifte olie, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*2: Med modelkode*4, der har "X" som sidste bogstav.
*3: Med modelkode*4, som har "W" som sidste bogstav.
*4: Modelkoden er angivet på producentens mærkat. ( S. 699)
Automatgear
Olie-
mængde
*
Benzinmotor6,5 l
Dieselmotor6,7 l
OlietypeToyota Genuine ATF WS
BEMÆRK
nOlietype for automatisk transmission
Brug af anden gearolietype end "Toyota Genuine ATF WS" kan medføre
forringelse af gearskiftekvaliteten, fastlåsning af transmissionen ledsaget af
vibrationer og i yderste konsekvens beskadigelse af bilens transmission.
Multidrive
Oliemængde*1
3ZR-FE-motor*2
8,9 l
3ZR-FAE-motor*3
7,1 l
OlietypeToyota Genuine CVT Fluid FE
BEMÆRK
nCVT-væsketype (Continuously Variable Transaxle)
Brug af anden gearkasseolie end "Toyota Genuine CVT Fluid FE" kan med-
føre forringelse af gearskiftekvaliteten, fastlåsning af gearkassen ledsaget
af vibrationer og i yderste konsekvens beskadigelse af bilens gearkasse.
OM42753DK.book Page 714 Wednesday, September 7, 2016 2:13 PM

7159-1. Specifikationer
OM42753DK
9
Bilens specifikationer

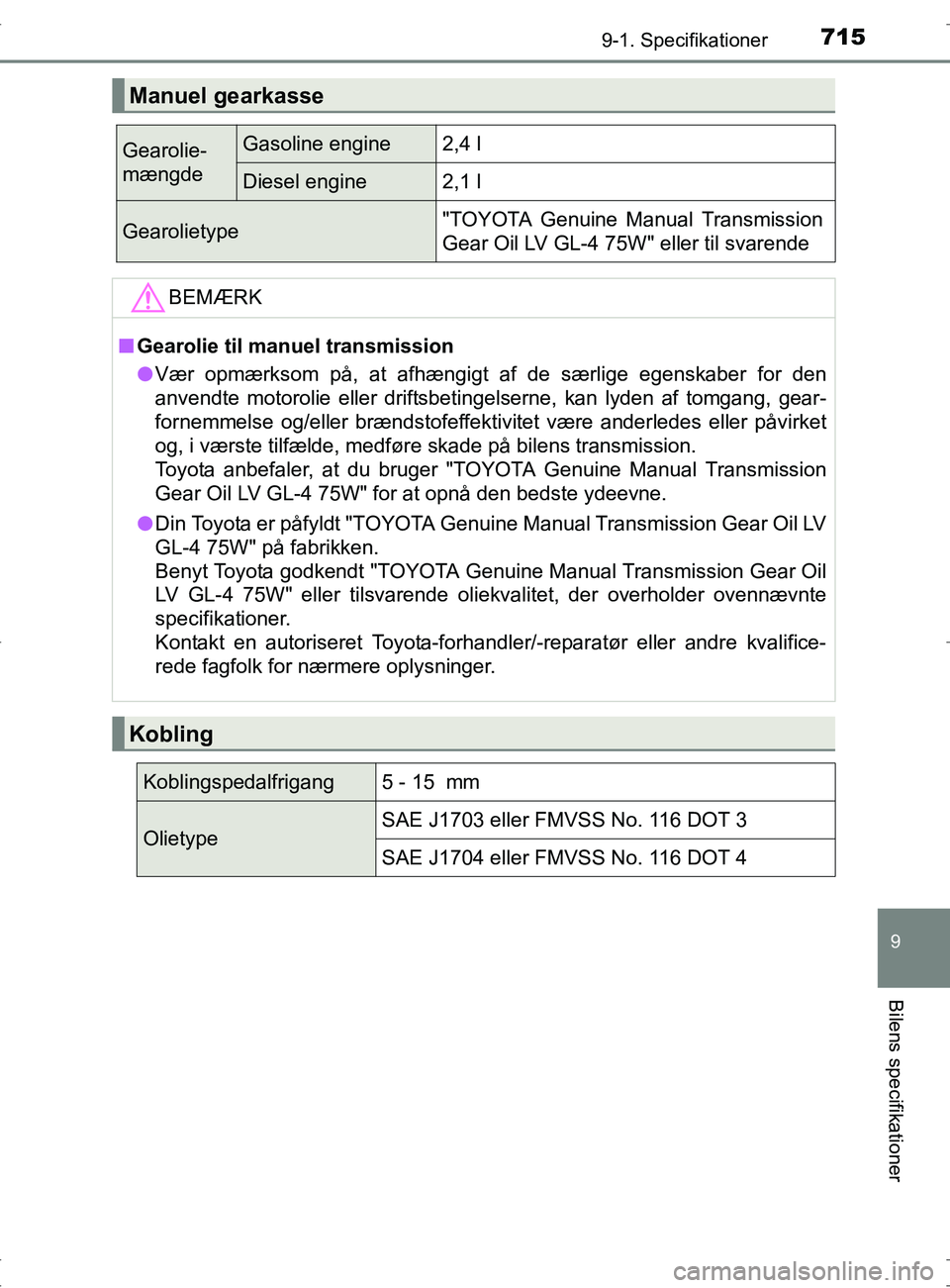

Manuel gearkasse
Gearolie-
mængdeGasoline engine2,4 l
Diesel engine2,1 l
Gearolietype"TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W" eller til svarende
BEMÆRK
nGearolie til manuel transmission
l Vær opmærksom på, at afhængigt af de særlige egenskaber for den
anvendte motorolie eller driftsbetingelserne, kan lyden af tomgang, gear-
fornemmelse og/eller brændstofeffektivitet være anderledes eller påvirket
og, i værste tilfælde, medføre skade på bilens transmission.
Toyota anbefaler, at du bruger "TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W" for at opnå den bedste ydeevne.
l Din Toyota er påfyldt "TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W" på fabrikken.
Benyt Toyota godkendt "TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W" eller tilsvarende oliekvalitet, der overholder ovennævnte
specifikationer.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk for nærmere oplysninger.
Kobling
Koblingspedalfrigang5 - 15 mm
OlietypeSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS No. 116 DOT 4
OM42753DK.book Page 715 Wednesday, September 7, 2016 2:13 PM

7169-1. Specifikationer
OM42753DKDin Toyota er påfyldt "Toyota Genuine Differential Gear Oil" på fabrikken.
Brug den Toyota-godkendte "Toyota Genuine Differential Gear Oil" eller en
gearolie af tilsvarende kvalitet for at leve op til ovenstående specifikationer.
Kontakt en autoriseret Toyota-forhandler
/-reparatør eller andre kvalificerede
fagfolk for yderligere oplysninger.
*1: Min. pedalbevægelse, når den trædes ned med en kraft på 490 N (50 kgf),
mens motoren er i gang
*2: Parkeringsbremsevandring, når den trækkes med en kraft på 200 N(20 kgf).

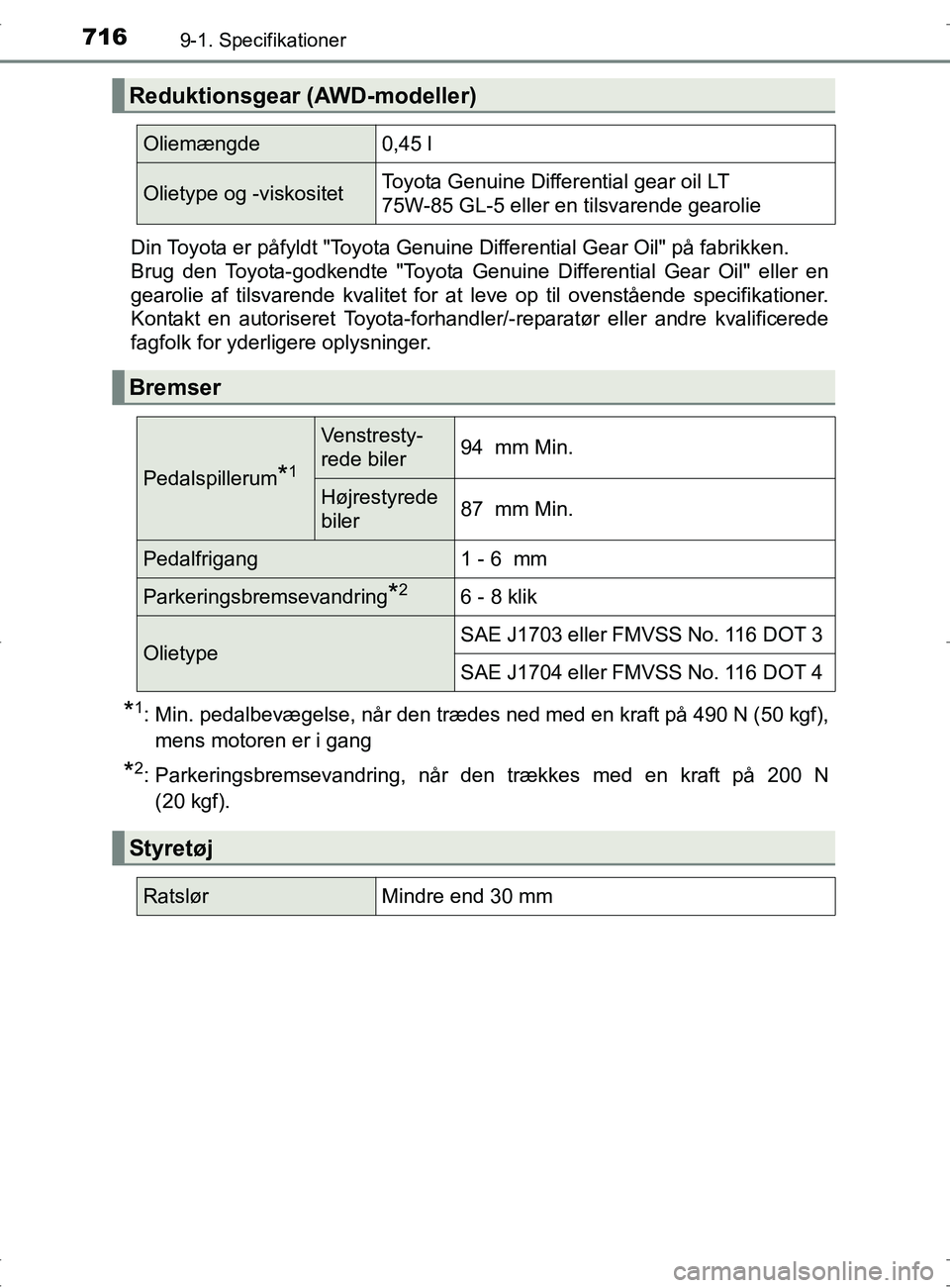

Reduktionsgear (AWD-modeller)
Oliemængde0,45 l
Olietype og -viskositetToyota Genuine Differential gear oil LT
75W-85 GL-5 eller en tilsvarende gearolie
Bremser
Pedalspillerum*1
Venstresty-
rede biler94 mm Min.
Højrestyrede
biler87 mm Min.
Pedalfrigang1 - 6 mm
Parkeringsbremsevandring*26 - 8 klik
OlietypeSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS No. 116 DOT 4
Styretøj
RatslørMindre end 30 mm
OM42753DK.book Page 716 Wednesday, September 7, 2016 2:13 PM

7179-1. Specifikationer
OM42753DK
9
Bilens specifikationer
Ty p e A o g B
*: Dæktrykket varierer fra land til land. Se mærkaten med dækbelastningsop-lysninger for det anbefalede dæktryk for din bil. ( S. 579)
Ty p e C
Ty p e D

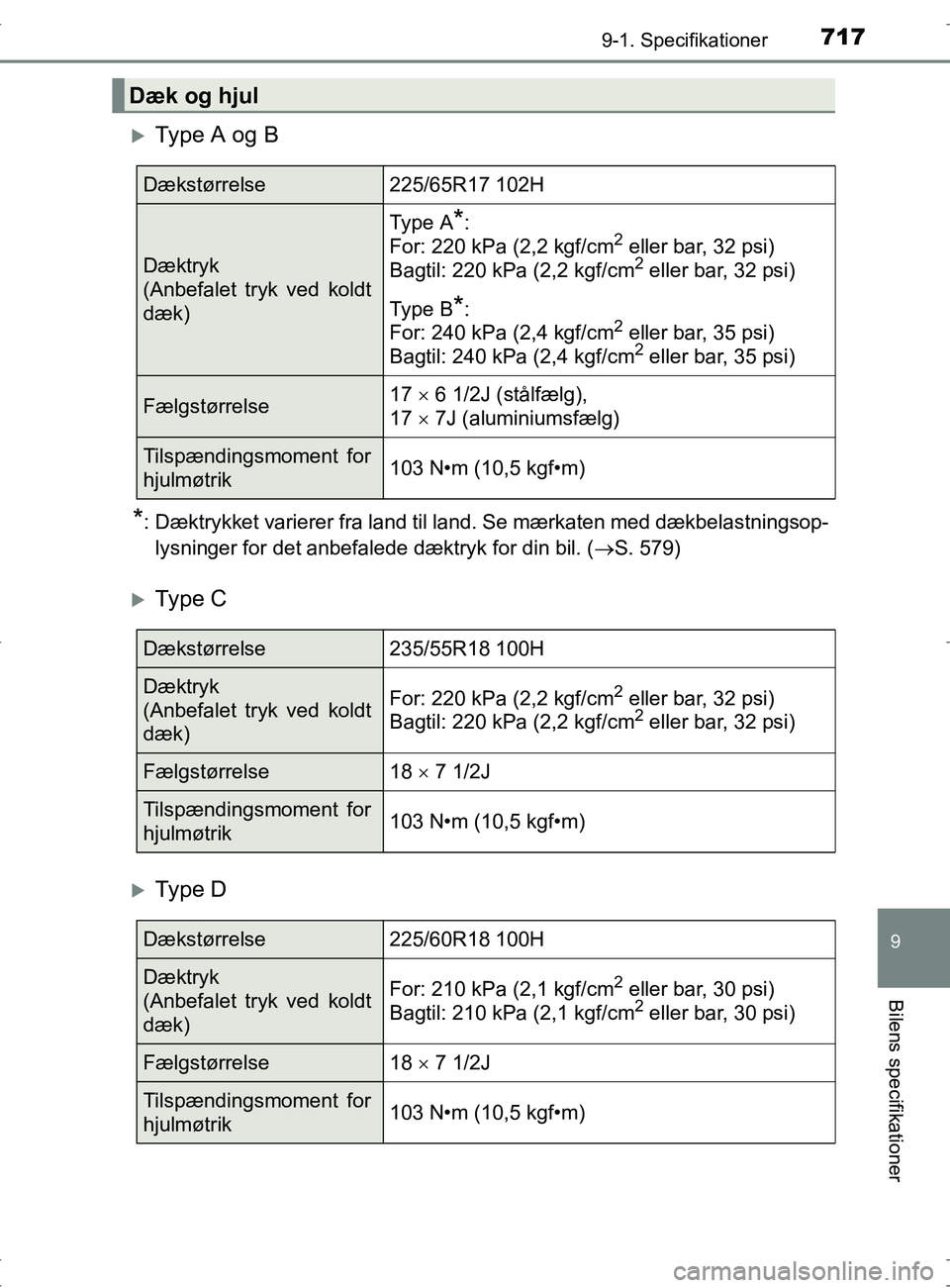

Dæk og hjul
Dækstørrelse225/65R17 102H
Dæktryk
(Anbefalet tryk ved koldt
dæk)
Type A*:
For: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Bagtil: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Type B
*:
For: 240 kPa (2,4 kgf/cm2 eller bar, 35 psi)
Bagtil: 240 kPa (2,4 kgf/cm2 eller bar, 35 psi)
Fælgstørrelse17  6 1/2J (stålfælg),
17  7J (aluminiumsfælg)
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse235/55R18 100H
Dæktryk
(Anbefalet tryk ved koldt
dæk)For: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Bagtil: 220 kPa (2,2 kgf/cm2 eller bar, 32 psi)
Fælgstørrelse18  7 1/2J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse225/60R18 100H
Dæktryk
(Anbefalet tryk ved koldt
dæk)For: 210 kPa (2,1 kgf/cm2 eller bar, 30 psi)
Bagtil: 210 kPa (2,1 kgf/cm2 eller bar, 30 psi)
Fælgstørrelse18  7 1/2J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
OM42753DK.book Page 717 Wednesday, September 7, 2016 2:13 PM

7189-1. Specifikationer
OM42753DK

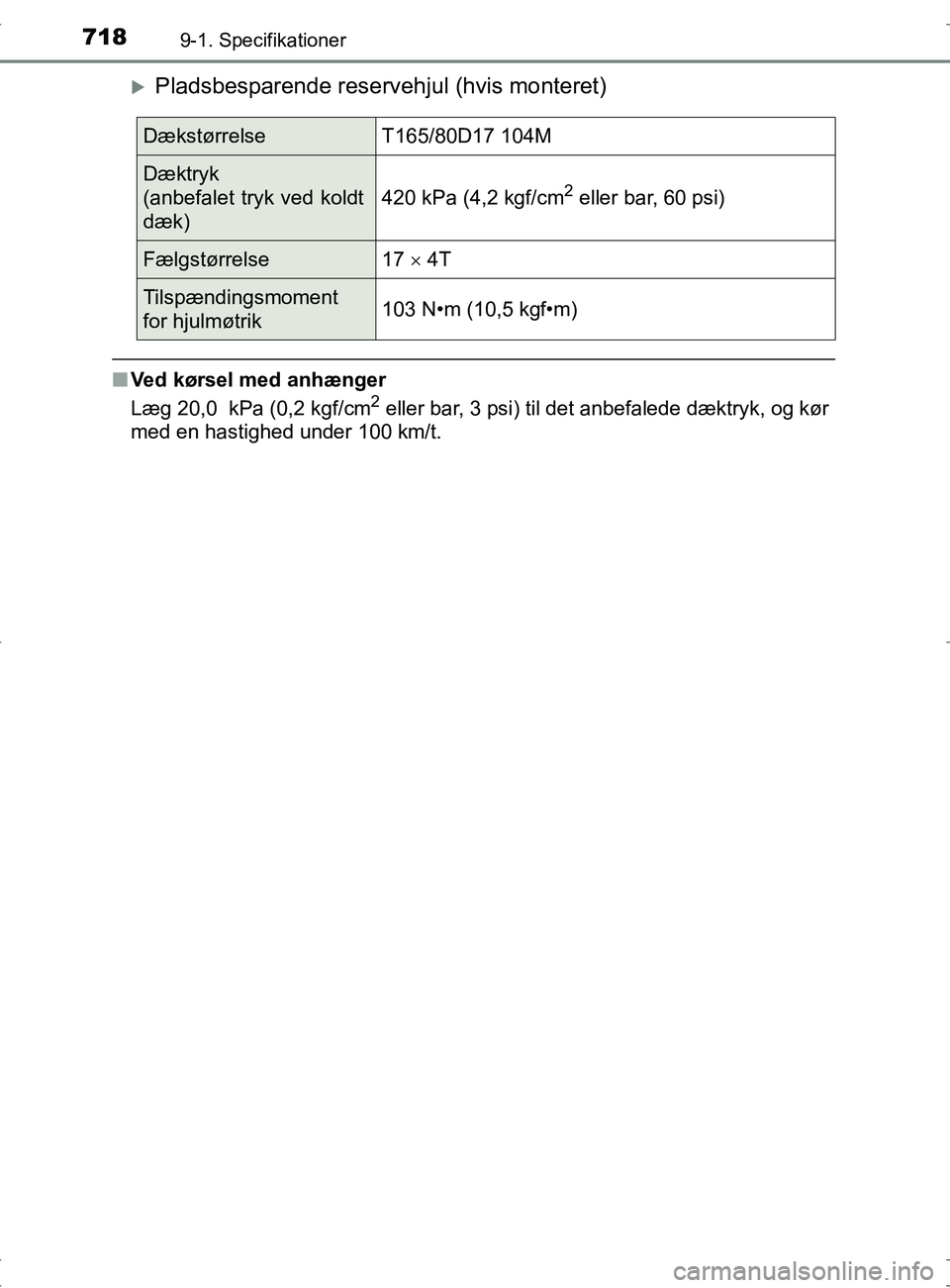

Pladsbesparende reservehjul (hvis monteret)
nVed kørsel med anhænger
Læg 20,0 kPa (0,2 kgf/cm2 eller bar, 3 psi) til det anbefalede dæktryk, og kør
med en hastighed under 100 km/t.
DækstørrelseT165/80D17 104M
Dæktryk
(anbefalet tryk ved koldt
dæk)
420 kPa (4,2 kgf/cm2 eller bar, 60 psi)
Fælgstørrelse17  4T
Tilspændingsmoment
for hjulmøtrik103 N•m (10,5 kgf•m)
OM42753DK.book Page 718 Wednesday, September 7, 2016 2:13 PM

7199-1. Specifikationer
OM42753DK
9
Bilens specifikationer

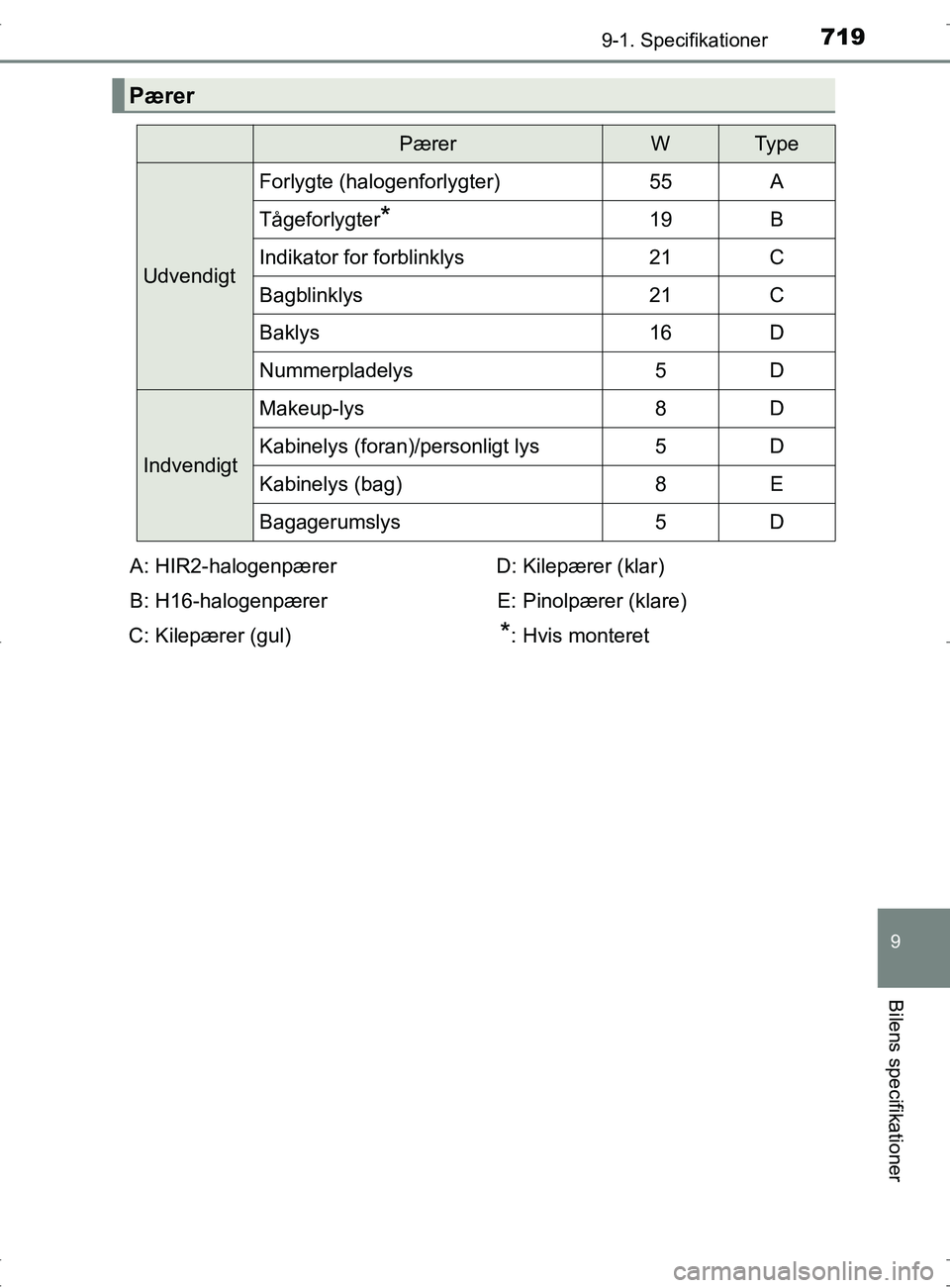

Pærer
PærerWTy p e
Udvendigt
Forlygte (halogenforlygter)55A
Tågeforlygter*19B
Indikator for forblinklys21C
Bagblinklys21C
Baklys16D
Nummerpladelys5D
Indvendigt
Makeup-lys8D
Kabinelys (foran)/personligt lys5D
Kabinelys (bag)8E
Bagagerumslys5D
A: HIR2-halogenpærer
B: H16-halogenpærer
C: Kilepærer (gul) D: Kilepærer (klar)
E: Pinolpærer (klare)
*: Hvis monteret
OM42753DK.book Page 719 Wednesday, September 7, 2016 2:13 PM

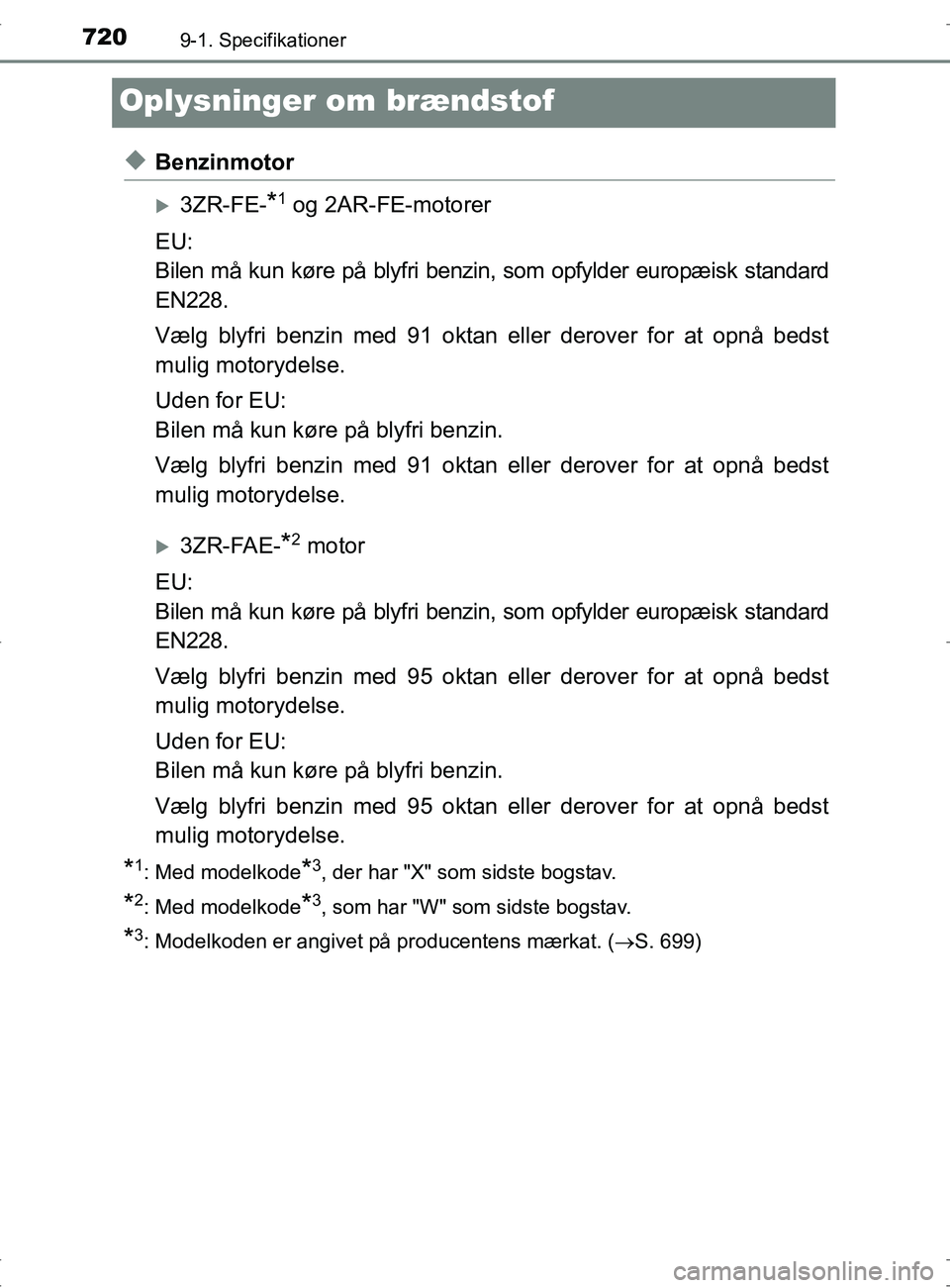

7209-1. Specifikationer
OM42753DK
Oplysninger om brændstof
uBenzinmotor
3ZR-FE-*1 og 2AR-FE-motorer
EU:
Bilen må kun køre på blyfri benzin, som opfylder europæisk standard
EN228.
Vælg blyfri benzin med 91 oktan eller derover for at opnå bedst
mulig motorydelse.
Uden for EU:
Bilen må kun køre på blyfri benzin.
Vælg blyfri benzin med 91 oktan eller derover for at opnå bedst
mulig motorydelse.
3ZR-FAE-*2 motor
EU:
Bilen må kun køre på blyfri benzin, som opfylder europæisk standard
EN228.
Vælg blyfri benzin med 95 oktan eller derover for at opnå bedst
mulig motorydelse.
Uden for EU:
Bilen må kun køre på blyfri benzin.
Vælg blyfri benzin med 95 oktan eller derover for at opnå bedst
mulig motorydelse.
*1: Med modelkode*3, der har "X" som sidste bogstav.
*2: Med modelkode*3, som har "W" som sidste bogstav.
*3: Modelkoden er angivet på producentens mærkat. ( S. 699)
OM42753DK.book Page 720 Wednesday, September 7, 2016 2:13 PM
