TOYOTA RAV4 2017 Bruksanvisningar (in Swedish)

311
4
4-5. Använda körstödssystemen
Körning
OM42753SE

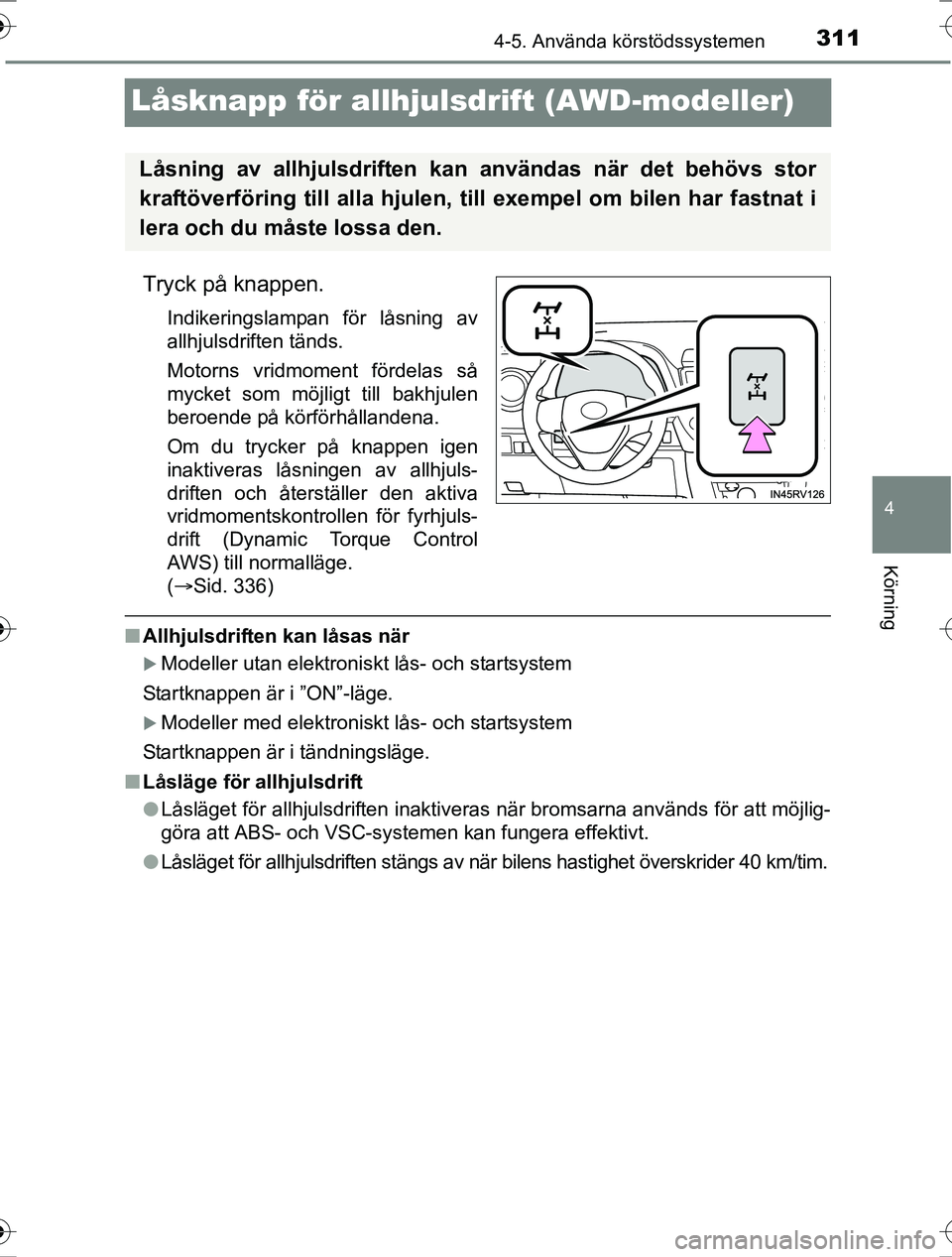

Låsknapp för allhjulsdrift (AWD-modeller)
Tryck på knappen.
Indikeringslampan för låsning av
allhjulsdriften tänds.
Motorns vridmoment fördelas så
mycket som möjligt till bakhjulen
beroende på körförhållandena.
Om du trycker på knappen igen
inaktiveras låsningen av allhjuls-
driften och återställer den aktiva
vridmomentskontrollen för fyrhjuls-
drift (Dynamic Torque Control
AWS) till normalläge.
(Sid. 336)
n Allhjulsdriften kan låsas när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
n Låsläge för allhjulsdrift
lLåsläget för allhjulsdriften inaktiveras när bromsarna används för att möjlig-
göra att ABS- och VSC-systemen kan fungera effektivt.
l Låsläget för allhjulsdriften stängs av när bilens hastighet överskrider 40 km/tim.
Låsning av allhjulsdriften kan användas när det behövs stor
kraftöverföring till alla hjulen, t ill exempel om bilen har fastnat i
lera och du måste lossa den.
OM42753SE.book Page 311 Friday, August 12, 2016 10:56 AM

3124-5. Använda körstödssystemen
OM42753SE
Stop&Start-system
nStänga av motorn
Modeller med Multidrive
Vid körning med växelspaken i
D eller M, trampa ner bromspe-
dalen och stanna bilen.
Modeller med manuell växel-
låda
Trampa ned kopplingspedalen
helt, trampa ned bromspedalen
och stanna bilen. För växelspa-
ken till N och släpp upp kopp-
lingspedalen.
Stop&Start-systemets indikeringslampa tänds.
n
Starta motorn igen
Modeller med Multidrive
Släpp upp bromspedalen.
Stop&Start-systemets indikeringslampa släcks.
Modeller med manuell växellåda
Kontrollera att växelspaken är i läge N och trampa ned kopplings-
pedalen.
Stop&Start-systemets indikeringslampa släcks. (I det här läget stannas
inte motorn igen när du släpper upp kopplingspedalen.)
: I förekommande fall
Stop&Start-systemet stänger av och startar motorn enligt
bromspedalens rörelse (modeller med Multidrive) eller kopp-
lingspedalens rörelse (modeller med manuell växellåda) för att
stanna och starta bilen.
Stop&Start-system, funktion
OM42753SE.book Page 312 Friday, August 12, 2016 10:56 AM

3134-5. Använda körstödssystemen
4
Körning
OM42753SE
Tryck på avstängningsknappen till
Stop&Start-systemet, för att stänga
av systemet.
Modeller med Multidrive
Modeller med manuell växellåda
Indikeringslampan i Stop&Start-
systemet tänds.
Tryck på knappen igen för att
aktivera Stop&Start-systemet så
slocknar avstängningslampan i
Stop&Start.
n
Automatisk återaktivering av Stop&Start-systemet
Modeller utan elektroniskt lås- och startsystem
Även om Stop&Start-systemet har st ängts av med avstängningsknap-
pen i Stop&Start-systemet, blir det automatiskt återaktiverat så snart
startknappen trycks till läge ”LOC K” och motorn startas därefter.
Modeller med elektroniskt lås- och startsystem
Även om Stop&Start-systemet har st ängts av med avstängningsknap-
pen i Stop&Start-systemet, blir det automatiskt återaktiverat så snart
startknappen trycks till avstängt läge och motorn startas därefter.
Stänga av Stop&Start-systemet
1
2
OM42753SE.book Page 313 Friday, August 12, 2016 10:56 AM

3144-5. Använda körstödssystemen
OM42753SEn
Om du trycker på avstängningskn
appen i Stop&Start-systemet
medan bilen är stillastående
l Om Stop&Start-systemet har stängt av motorn, startas motorn
inte på nytt med en tryckning på avstängningsknappen till start/
stoppfunktionen. Från och med nästa gång bilen stannar (efter
att Stop&Start-systemet har stängts av), stängs motorn inte av.
l När Stop&Start-systemet är avst ängt återställs systemet med en
tryckning på avstängningsknappe n till Stop & Start-systemet, men
motorn stängs inte av. Från och med nästa gång bilen stannar
(efter att Stop&Start-systemet har aktiverats), stängs motorn av.
Efter att motorn har stannats av Stop&Start-systemet när bilen är på en
sluttning upprätthål ls bromsstyrkan tillfälligt fö r att hindra bilen från att
rulla bakåt tills motorn startas om oc h körkraft genereras. När körkraften
genereras stängs den upprätthållna bromskraften av automatiskt.
l Detta system är funktionellt på så väl plana ytor som i branta backar.
l Ett ljud skapas eventuellt i bromsarn a, det är dock inte en funktions-
störning.
l Bromspedalens respons kan förändr as och vibrationer kan uppstå,
det är dock inte tecken på funktionsstörning.
Hjälpsystem vid start i motlut (modeller med Multidrive)
OM42753SE.book Page 314 Friday, August 12, 2016 10:56 AM

3154-5. Använda körstödssystemen
4
Körning
OM42753SE
nFunktionsvillkor
lStop&Start-systemet är i funktion när följande villkor är uppfyllda:
• Endast modeller med Multidrive: Om bromspedalen är hårt nedtrampad
• Endast modeller med Multidrive: Växelspaken är i läge D eller M
• Endast modeller med manuell växellåda: Växelspaken är i läge N
• Endast modeller med automatisk luftkonditionering: är avstängd.
• Motorn är tillräckligt varm.
• Motorhuven är stängd. ( Sid. 316)
• Förarplatsens säkerhetsbälte är fastspänt.
• Förardörren är stängd.
• Gaspedalen inte är nedtryckt.
• Endast modeller med manuell växellåda: Kopplingspedalen är inte är nedtrampad.
• När utetemperaturen är –5 C eller högre
l Stop&Start-systemet stänger eventuellt inte av motorn i följande situationer.
Det innebär inte att Stop&Start-systemet är defekt.
• Luftkonditioneringen används när utetemperaturen är hög eller låg.
• Batteriet är inte tillräckligt laddat , eller genomgår regelbunden uppladdning.
• Bromsservots undertryck är lågt.
• Endast modeller med Multidrive: Bilen har stannats i en brant backe.
• Om ratten vrids
• Beroende på trafiken eller andra omständigheter stannas bilen uppre-
pade gånger, vilket leder till att den sammanlagda tiden som motorn varit
avstängd av Stop&Start-systemet är alltför lång.
• Bilen körs på hög höjd.
• Kylarvätskans temperatur eller växe llådsoljans temperatur är extremt hög
eller låg.
• Temperaturen i batterivätskan är extremt låg eller hög.
• Under en stund efter att batteripolerna har kopplats bort och därefter anslutits.
• Under en stund efter batteribyte.
OM42753SE.book Page 315 Friday, August 12, 2016 10:56 AM

3164-5. Använda körstödssystemen
OM42753SEl
I följande situationer gör motorn automatiskt en omstart när den har stan-
nats av Stop&Start-systemet. (Kör bilen om du vill att motorn ska stannas av
Stop&Start-systemet.)
• Luftkonditioneringen slås på.
• Endast modeller med automatisk luftkonditionering: slås på.
• Ratten vrids om.
• Endast modeller med Multidrive: Växelspaken är i annat läge än D eller M.
• Förarens säkerhetsbälte lossas.
• Förardörren öppnas.
• Endast modeller med Multidrive: Gaspedalen trampas ned.
• Endast modeller med manuell växe llåda: Kopplingspedalen trampas ned
medan växelspaken är i annat läge än N.
• Stop & Start-systemets avstängningsknapp trycks in.
• Bilen börjar rulla i en sluttning.
l I följande situationer gör motorn eventuellt automatiskt en omstart när den
har stannats av Stop&Start-systemet. (Kör bilen om du vill att motorn ska
stannas av Stop&Start-systemet.)
• Bromspedalen pumpas eller trampas ned häftigt.
• Luftkonditioneringen används.
• Batteriet är inte tillräckligt laddat.
n Motorhuv
lModeller med Multidrive: Om motorhuven öppnas medan motorn har stannats
av Stop&Start-systemet med växelspake n i D eller M uppstår motorstopp och
motorn kan inte startas igen med den automatiska omstartfunktionen.
I så fall ska motorn startas igen på normalt sätt. ( Sid. 186, 189)
Modeller med manuell växellåda: Om motorhuven öppnas medan motorn
har stannats av Stop&Start-systemet uppstår motorstopp och motorn kan
inte startas igen med den automatiska omstartfunktionen.
I så fall ska motorn startas igen på normalt sätt. ( Sid. 186, 189)
l Även om motorhuven stängs efter att motorn har startats med motorhuven
öppen aktiveras inte Stop&Start-systemet. Stäng motorhuven, vrid start-
knappen till läge ”LOCK” (modeller utan elektroniskt lås- och startsystem)
eller tryck den till avstängt läge (modeller med elektroniskt lås- och startsys-
tem), vänta minst 30 sekunder och starta sedan motorn.
OM42753SE.book Page 316 Friday, August 12, 2016 10:56 AM

3174-5. Använda körstödssystemen
4
Körning
OM42753SEn
När du använder Stop & Start-systemet
lModeller med manuell växellåda: Om motorn har stoppats av Stop&Start-
systemet, och växelspaken förts till annat läge än N med kopplingspedalen
nedtrampad hörs en summerton och Stop&Start-indikatorn blinkar. Det indi-
kerar att motorn har bara stoppats av Stop&Start-systemet, inte att motorn
har stängts av helt. Även i den här situationen startar motorn om kopplings-
pedalen trampas ned.
l Använd Stop&Start-systemet när du stannar bilen tillfälligt vid rött ljus, väg-
korsningar, etc. Stäng av motorn helt om bilen ska vara stillastående en
längre stund.
l Om systemet inte kan aktiveras, om det stängts av eller om en funktions-
störning har uppstått används indikeri ngslampor och varningssummer/var-
ningsmeddelanden för att informera föraren. ( Sid. 550, 566)
l Modeller med elektroniskt lås- och startsystem: Om startknappen trycks in
medan motorn har stannats av Stop&Start-systemet uppstår motorstopp och
motorn kan inte startas igen med den automatiska omstartfunktionen. I så
fall ska motorn startas igen på normalt sätt.
l Om motorn startas om av Stop&Start-systemet kan eluttaget tillfälligt vara ur
funktion, men det är inte en funktionsstörning.
l Installation och borttagning av elektriska komponenter och trådlösa enheter
kan påverka Stop&Start-systemet. Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
n Om vindrutan immar igen när motorn har stängts av i Stop&Start-systemet
Modeller med manuell luftkonditionering
Starta motorn igen genom att trampa ner kopplingspedalen, eller genom att
trycka på avstängningsknappen i Stop&Start-systemet Sid. 312), och därefter
ställa in luftflödesväljaren på Sid. 419)
Modeller med automatisk luftkonditionering
Sätt på vindrutans imborttagningsfunktion. (Motorn startar på grund av
motorns automatiska startfunktion.) ( Sid. 427)
Om vindrutan ofta immar igen, tryck på avstängningsknappen till Stop&Start-
systemet för att stänga av det.
n
Luftkonditionering medan Stop&Start-systemet har stannat motorn
Om motorn har stannats av Stop&Start-systemet stängs luftkonditioneringen
av (kylning, uppvärmning och avfuktningsfunktioner) och den blåser bara ut
luft eller slutar blåsa ut luft. För att undvika att luftkonditioneringen stängs av
ska Stop&Start-systemet inaktiveras med en tryckning på avstängningsknap-
pen till Stop&Start.
n Display för driftstid och total driftstid i Stop & Start-systemet
Sid. 90
OM42753SE.book Page 317 Friday, August 12, 2016 10:56 AM

3184-5. Använda körstödssystemen
OM42753SEn
Ändra stopptiden för tomgång när luftkonditioneringen är påslagen
Om luftkonditioneringen är påslagen kan stopptiden för tomgång i Stop&Start-
systemet justeras på något av följande sätt. (Tiden som Stop&Start-systemet
är i drift medan luftkonditioneringen är avstängd kan inte ändras.)
Ändra inställningar med avstängningsknappen till Stop&Start
Varje gång avstängningsknappen till Stop&Start trycks in och hålls intryckt i
minst 3 sekunder växlar systemet mellan ”Extended” och ”Standard”. (Syste-
mets status kan bekräftas på Stop&Start-systemets informationsskärm på
informationsdisplayen.)
Ändra inställningarna med de rattmonterade kontrollerna
Inställningar från skärmen (Stop&Start-systeminformation):
När skärmen (Stop&Start-systemin formation) visas, tryck på
på de rattmonterade kontrollerna ( Sid. 87).
Inställningar från skärmen (Inställningsdisplay):
När skärmen (Inställningsdisplay) visas, tryck rattkontrollerna
uppåt eller nedåt för att välja , tryck sedan på på rattkontrol-
lerna ( Sid. 87).
Använd de rattmonterade kontrollerna uppåt eller nedåt för a\
tt välja
”Standard” eller ”Extended”, tryck sedan på på rattkontrollerna.
1
2
OM42753SE.book Page 318 Friday, August 12, 2016 10:56 AM

3194-5. Använda körstödssystemen
4
Körning
OM42753SEn
Skyddsfunktion i Stop&Start-systemet
Modeller utan elektroniskt lås- och startsystem
l Om ett onormalt högt ljud hörs i ljudanläggningen stängs ljudanläggningen
eventuellt av automatiskt för att minska användningen av batteriet. Om detta
skulle inträffa ska startknappen vridas till läge ”LOCK, vänta i minst 3 sekun-
der och vrid den därefter till läge ”ACC” eller ”ON” för att åter-aktivera ljud-
anläggningen.
l Ljudanläggningen aktiveras eventuellt inte om batteriets terminaler har los-
sats och därefter anslutits igen. Om detta skulle inträffa, vrid startknappen
till läge ”LOCK” och upprepa följande metod två gånger för att aktivera ljud-
systemet på normalt sätt.
• Vrid startknappen till läge ”ON” och därefter till ”LOCK”.
Modeller med elektroniskt lås- och startsystem
l Om ett onormalt högt ljud hörs i ljudanläggningen stängs ljudanläggningen
eventuellt av automatiskt för att minska användningen av batteriet. Om detta
skulle inträffa ska startknappen tryckas till avstängt läge, vänta i minst 3
sekunder och tryck den därefter till radioläge eller tändningsläge för att
åter-aktivera ljudanläggningen.
l Ljudanläggningen aktiveras eventuellt inte om batteriets terminaler har los-
sats och därefter anslutits igen. Om detta skulle inträffa, tryck startknappen
till avstängt läge och upprepa följande metod två gånger för att aktivera ljud-
systemet.
• Tryck startknappen till tändningsläge och därefter till avstängt läge.
n Ratten (modeller med manuell växellåda)
När Stop&Start-systemet stänger av motorn kan ratten kännas trögare än vid
körning.
n Byte av batteri
Sid. 617
OM42753SE.book Page 319 Friday, August 12, 2016 10:56 AM

3204-5. Använda körstödssystemen
OM42753SEn
Visa status för Stop&Start-systemet
Driftsstatus för Stop&Start-systemet kan visas på skärmen
(Stop&Start-systeminformation) på informationsdisplayen.
(Sid. 87)
Visningen av ”After Reset” och ”F uel Saved After Reset” kan ändras.
Nollställ visningen genom att trycka på på rattkontrollerna, tryck kontrol-
lerna uppåt eller nedåt för att välja ”Reset”, och hå\
ll sedan intryckt.
Tryck på på rattkontrollerna för att stanna nollställningen.
”Stop & Start” Visar aktuell stopptid vid tomgång (tiden som
motorn har varit stannad
av Stop&Start-syste-
met). Motorn stopptid medan luftkonditioneringen
är påslagen kan justeras med rattkontrollerna.
( Sid. 318)
”After Start” Visar den ackumulerade tiden som motorn varit
stannad av Stop&Start-systemet från det att
motorn startades tills den stängdes av.
”After Reset” Visar den ackumulerade tiden som motorn varit
stannad av Stop&Start-systemet från tidigare
nollställning tills systemet nollställdes igen.
”Fuel Saved After Start” Visar den beräknade ackumulerade bränsle-
mängd som sparats på grund av att motorn varit
stannad av Stop&Start-systemet från det att
motorn startades tills den stängdes av.
”Fuel Saved After Reset” Visar den beräknade ackumulerade bränsle-
mängd som sparats på grund av att motorn varit
stannad av Stop&Start-systemet från tidigare
nollställning tills systemet nollställdes igen.
OM42753SE.book Page 320 Friday, August 12, 2016 10:56 AM
