4817-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

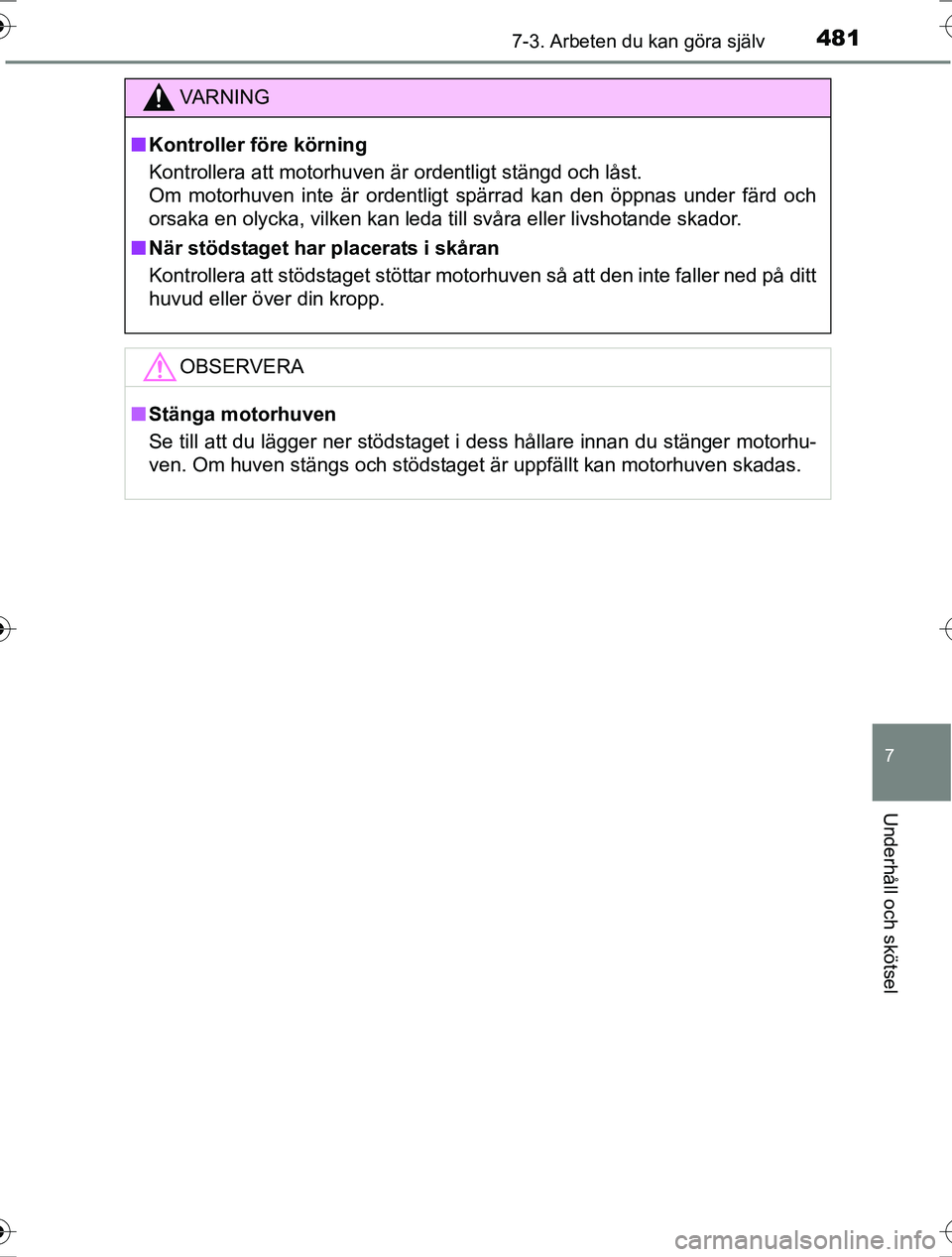

VA R N I N G
nKontroller före körning
Kontrollera att motorhuven är ordentligt stängd och låst.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM42753SE.book Page 481 Friday, August 12, 2016 10:56 AM

4827-3. Arbeten du kan göra själv
OM42753SE

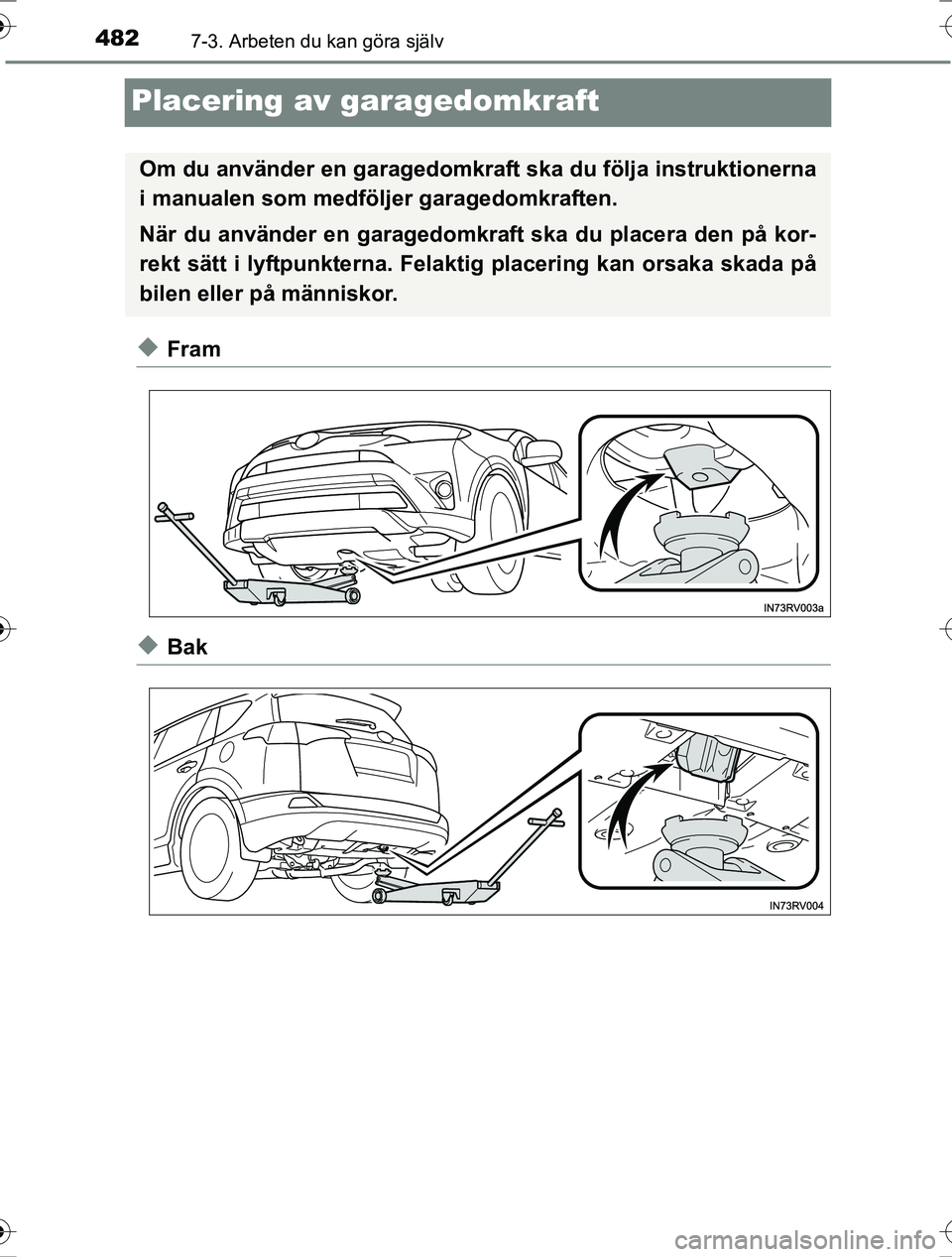

Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM42753SE.book Page 482 Friday, August 12, 2016 10:56 AM

4837-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

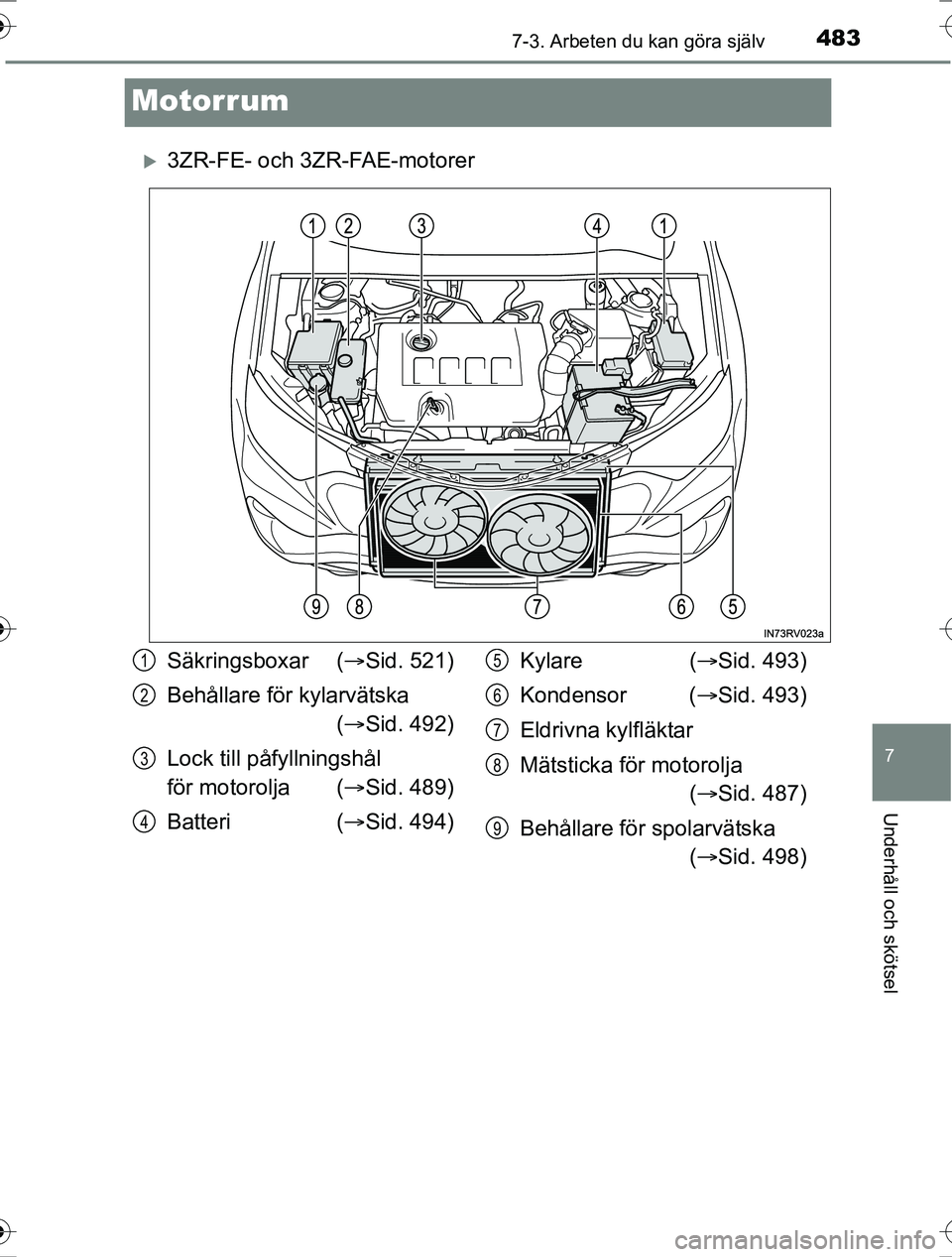

Motorrum
3ZR-FE- och 3ZR-FAE-motorer
Säkringsboxar (Sid. 521)
Behållare för kylarvätska ( Sid. 492)
Lock till påfyllningshål
för motorolja ( Sid. 489)
Batteri ( Sid. 494) Kylare (
Sid. 493)
Kondensor ( Sid. 493)
Eldrivna kylfläktar
Mätsticka för motorolja ( Sid. 487)
Behållare för spolarvätska ( Sid. 498)1
2
3
4
5
6
7
8
9
OM42753SE.book Page 483 Friday, August 12, 2016 10:56 AM

4847-3. Arbeten du kan göra själv
OM42753SE

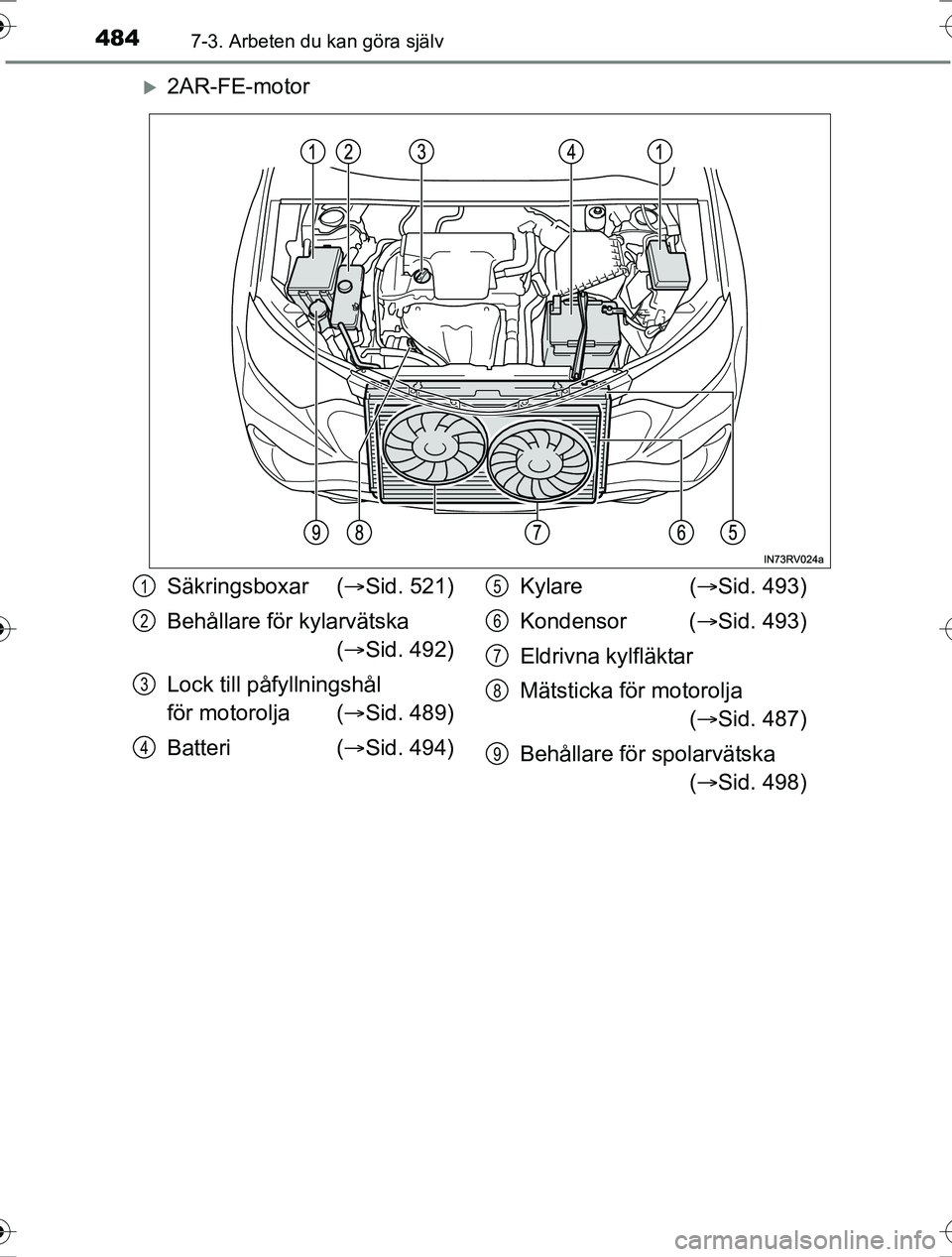

2AR-FE-motor
Säkringsboxar (Sid. 521)
Behållare för kylarvätska ( Sid. 492)
Lock till påfyllningshål
för motorolja ( Sid. 489)
Batteri ( Sid. 494) Kylare (
Sid. 493)
Kondensor ( Sid. 493)
Eldrivna kylfläktar
Mätsticka för motorolja ( Sid. 487)
Behållare för spolarvätska ( Sid. 498)1
2
3
4
5
6
7
8
9
OM42753SE.book Page 484 Friday, August 12, 2016 10:56 AM

4857-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

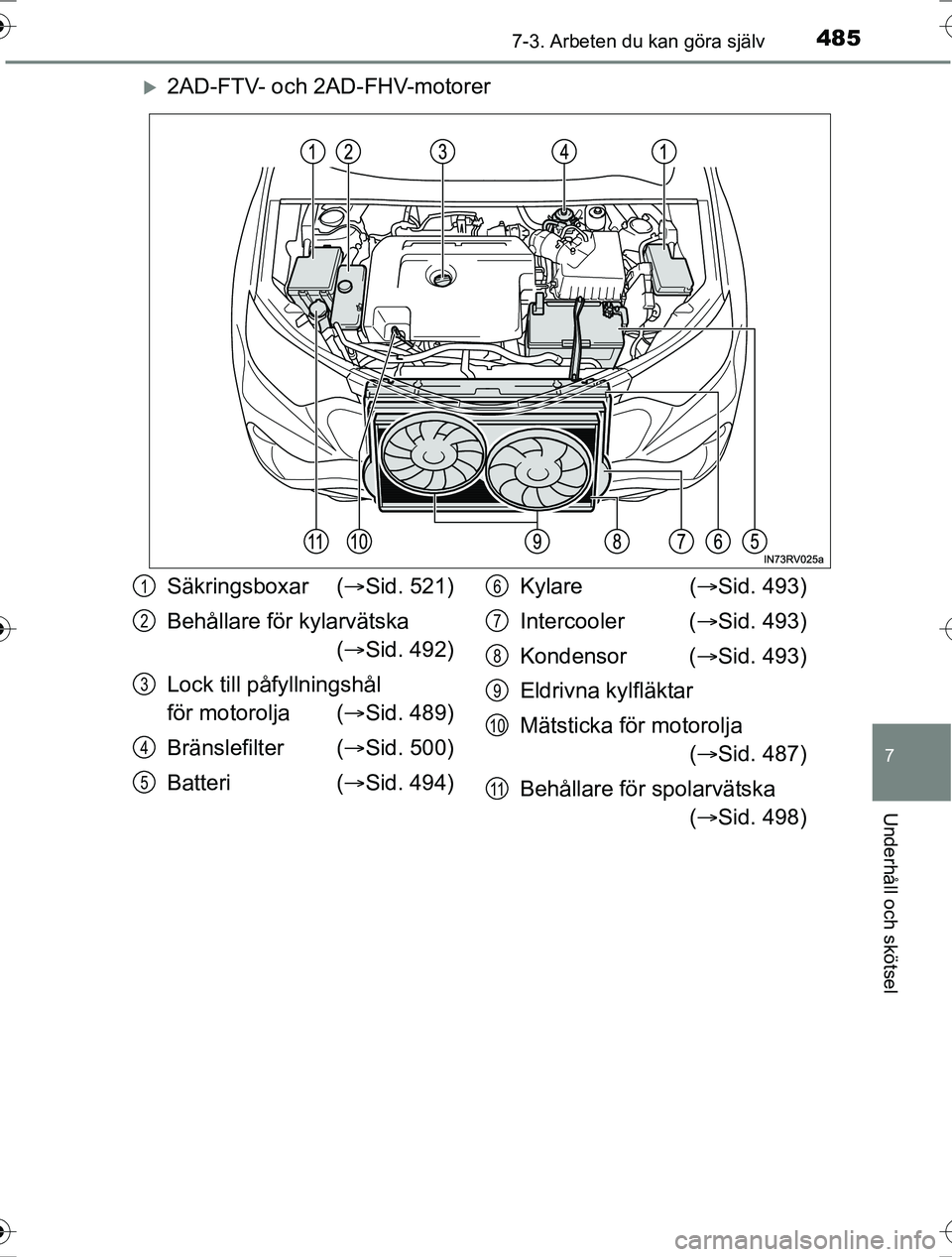

2AD-FTV- och 2AD-FHV-motorer
Säkringsboxar (Sid. 521)
Behållare för kylarvätska ( Sid. 492)
Lock till påfyllningshål
för motorolja ( Sid. 489)
Bränslefilter ( Sid. 500)
Batteri ( Sid. 494) Kylare (
Sid. 493)
Intercooler ( Sid. 493)
Kondensor ( Sid. 493)
Eldrivna kylfläktar
Mätsticka för motorolja ( Sid. 487)
Behållare för spolarvätska ( Sid. 498)1
2
3
4
5
6
7
8
9
10
11
OM42753SE.book Page 485 Friday, August 12, 2016 10:56 AM

4867-3. Arbeten du kan göra själv
OM42753SE

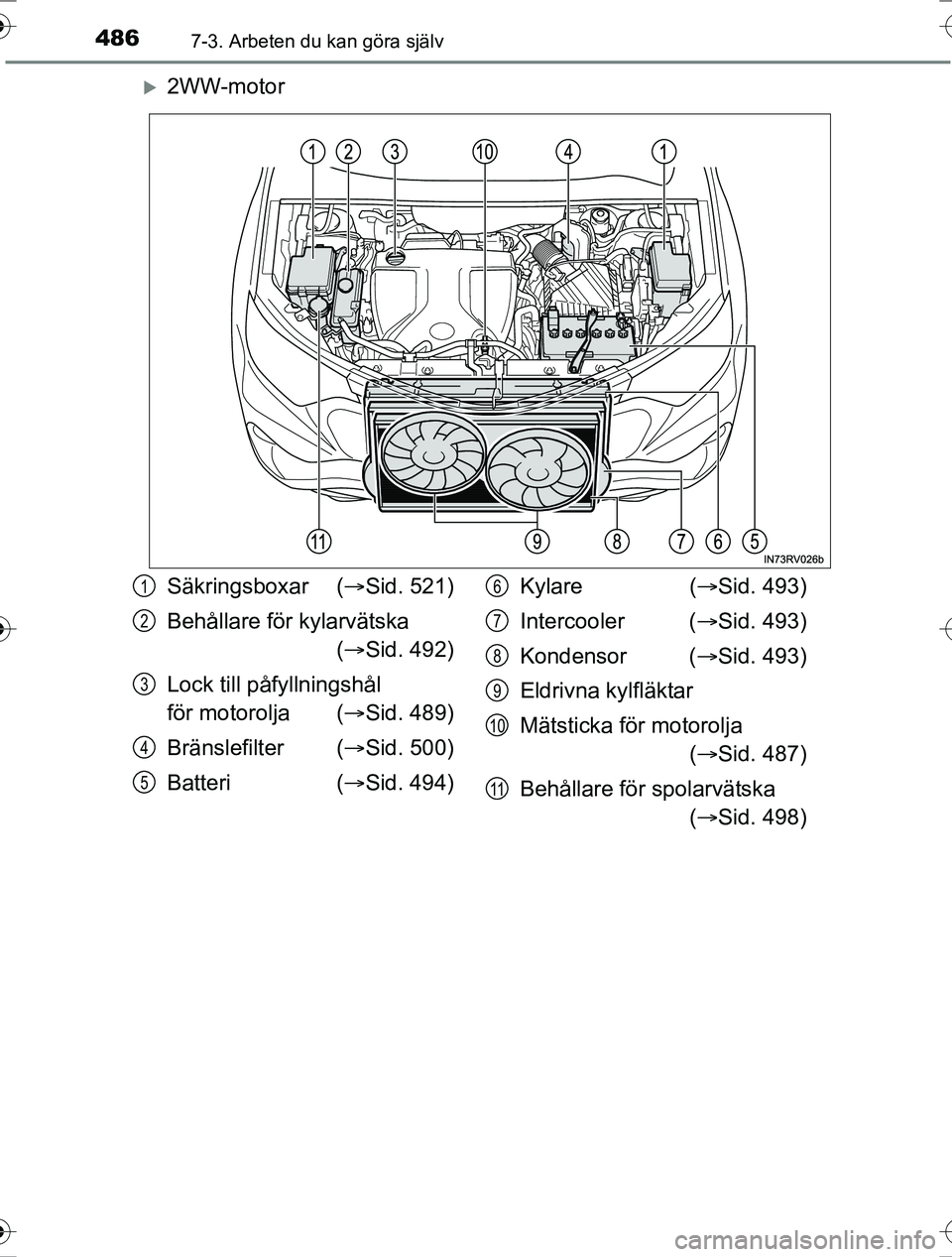

2WW-motor
Säkringsboxar (Sid. 521)
Behållare för kylarvätska ( Sid. 492)
Lock till påfyllningshål
för motorolja ( Sid. 489)
Bränslefilter ( Sid. 500)
Batteri ( Sid. 494) Kylare (
Sid. 493)
Intercooler ( Sid. 493)
Kondensor ( Sid. 493)
Eldrivna kylfläktar
Mätsticka för motorolja ( Sid. 487)
Behållare för spolarvätska ( Sid. 498)1
2
3
4
5
6
7
8
9
10
11
OM42753SE.book Page 486 Friday, August 12, 2016 10:56 AM

4877-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

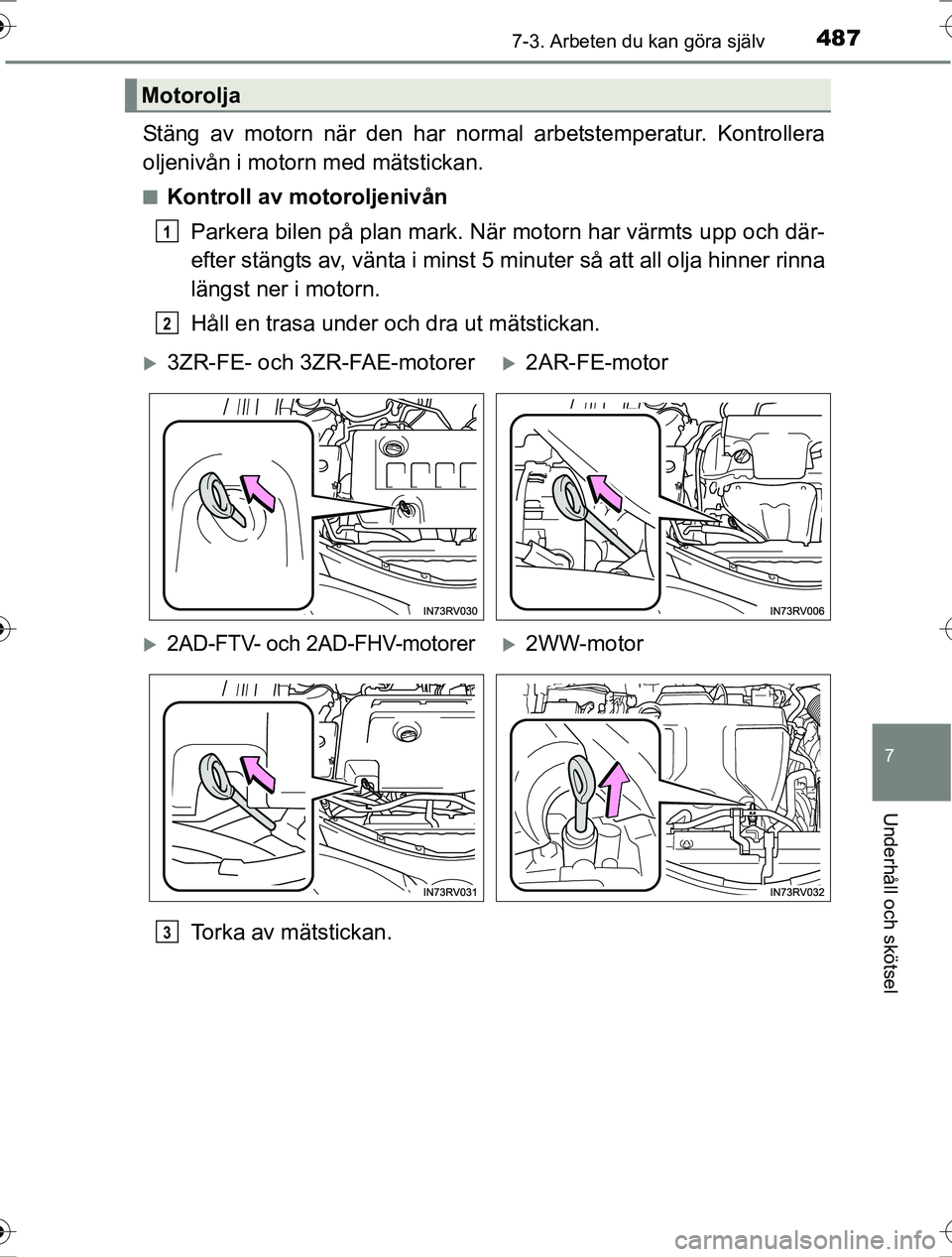

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och där-
efter stängts av, vänta i minst 5 minuter så att all olja hinner rinna
längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Torka av mätstickan.
Motorolja
1
2
3ZR-FE- och 3ZR-FAE-motorer2AR-FE-motor
2AD-FTV- och 2AD-FHV-motorer2WW-motor
3
OM42753SE.book Page 487 Friday, August 12, 2016 10:56 AM

4887-3. Arbeten du kan göra själv
OM42753SE

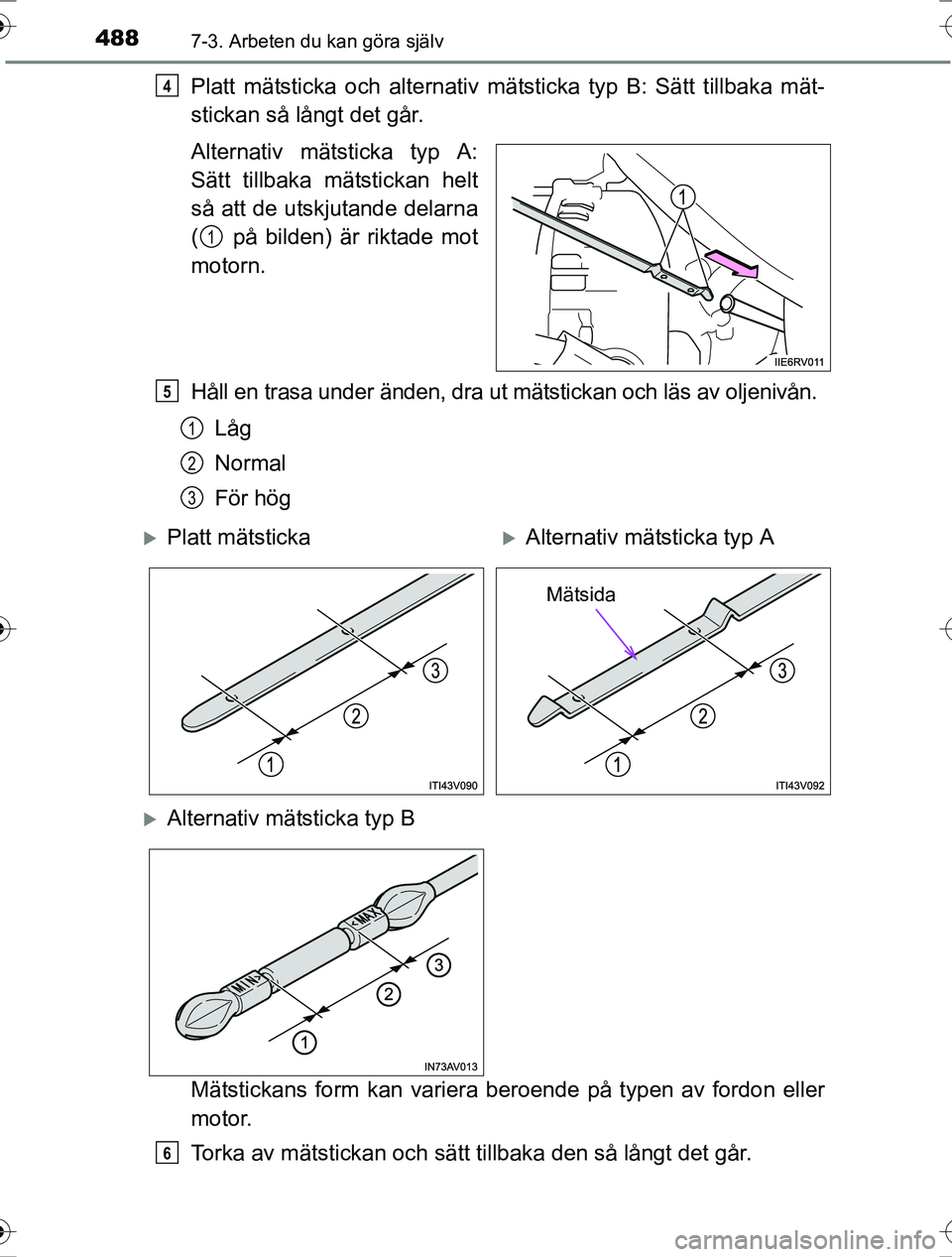

Platt mätsticka och alternativ mätsticka typ B: Sätt tillbaka mät-
stickan så långt det går.
Alternativ mätsticka typ A:
Sätt tillbaka mätstickan helt
så att de utskjutande delarna
( på bilden) är riktade mot
motorn.
Håll en trasa under änden, dra ut mätstickan och läs av oljenivån.
Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller
motor.
Torka av mätstickan och sätt tillbaka den så långt det går.4
1
5
1
2
3
Platt mätstickaAlternativ mätsticka typ A
Alternativ mätsticka typ B
Mätsida
6
OM42753SE.book Page 488 Friday, August 12, 2016 10:56 AM

4897-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

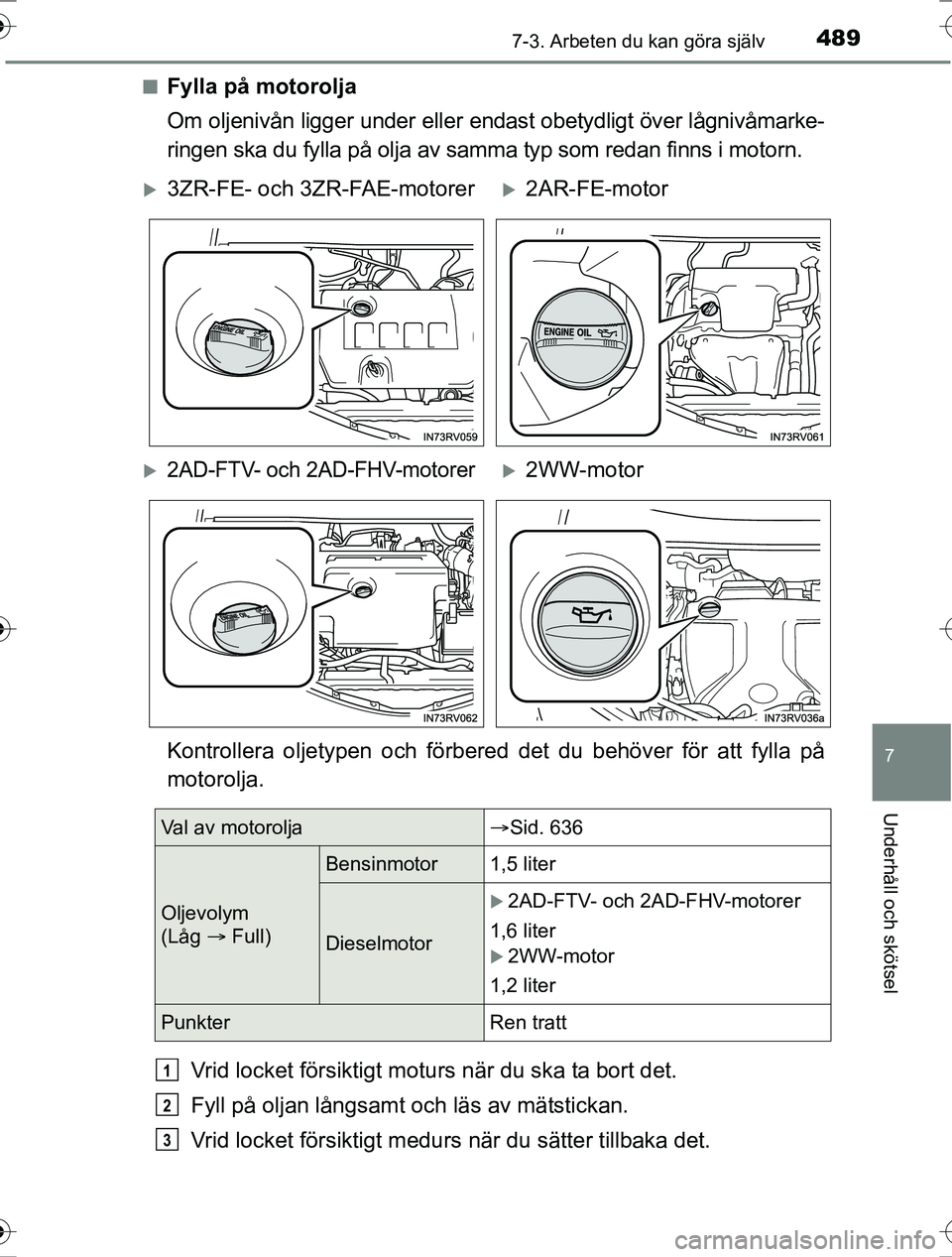

nFylla på motorolja
Om oljenivån ligger under eller endast obetydligt över lågnivåmarke-
ringen ska du fylla på olja av samma typ som redan finns i motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
3ZR-FE- och 3ZR-FAE-motorer2AR-FE-motor
2AD-FTV- och 2AD-FHV-motorer2WW-motor
Val av motorolja Sid. 636
Oljevolym
(Låg  Full)
Bensinmotor 1,5 liter
Dieselmotor
2AD-FTV- och 2AD-FHV-motorer
1,6 liter
2WW-motor
1,2 liter
Punkter Ren tratt
1
2
3
OM42753SE.book Page 489 Friday, August 12, 2016 10:56 AM

4907-3. Arbeten du kan göra själv
OM42753SE

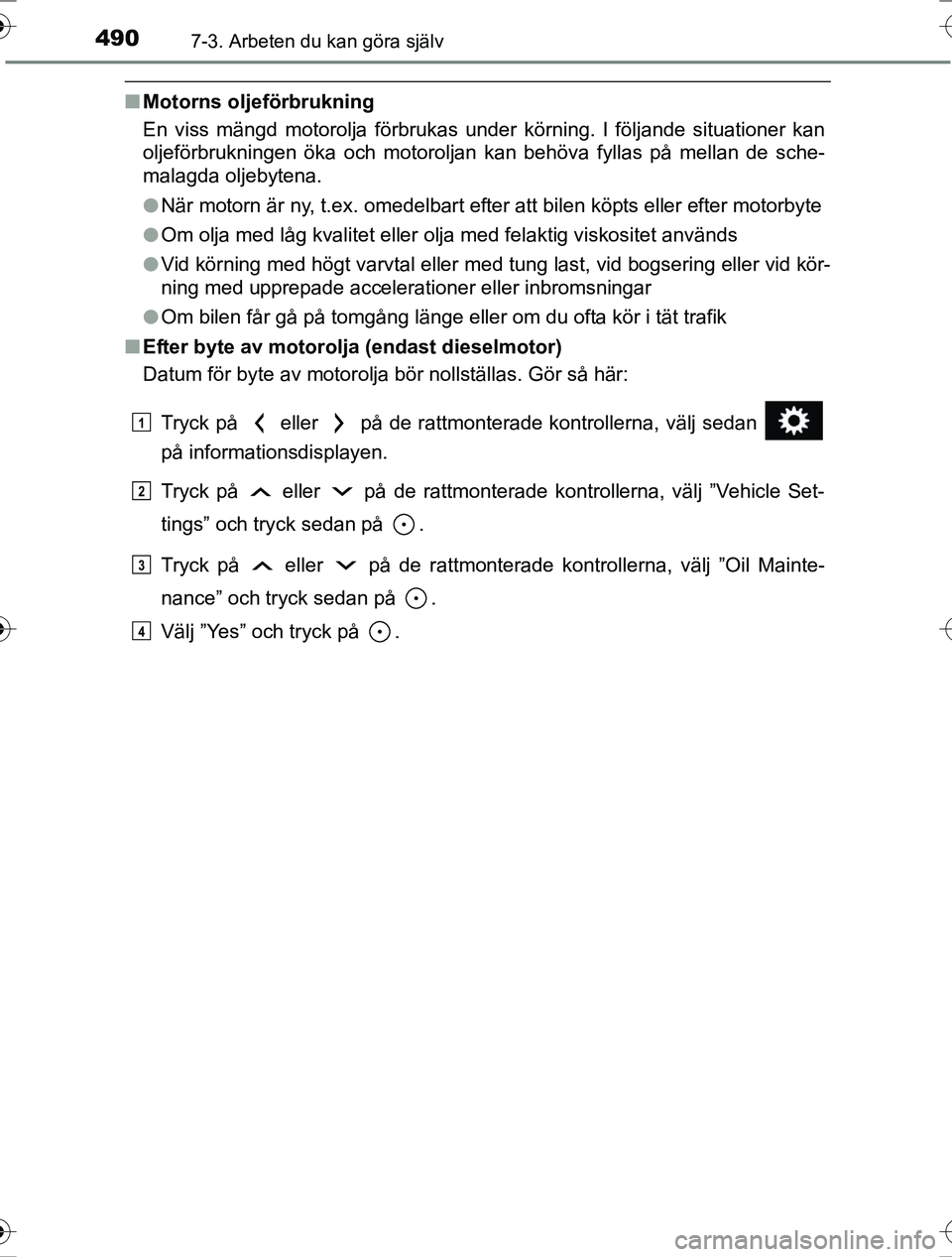

nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
n Efter byte av motorolja (endast dieselmotor)
Datum för byte av motorolja bör nollställas. Gör så här:
Tryck på eller på de rattmonterade kontrollerna, välj sedan
på informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna, välj ”Vehicle Set-
tings” och tryck sedan på .
Tryck på eller på de rattmonterade kontrollerna, välj ”Oil Mainte-
nance” och tryck sedan på .
Välj ”Yes” och tryck på .
1
2
3
4
