5217-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

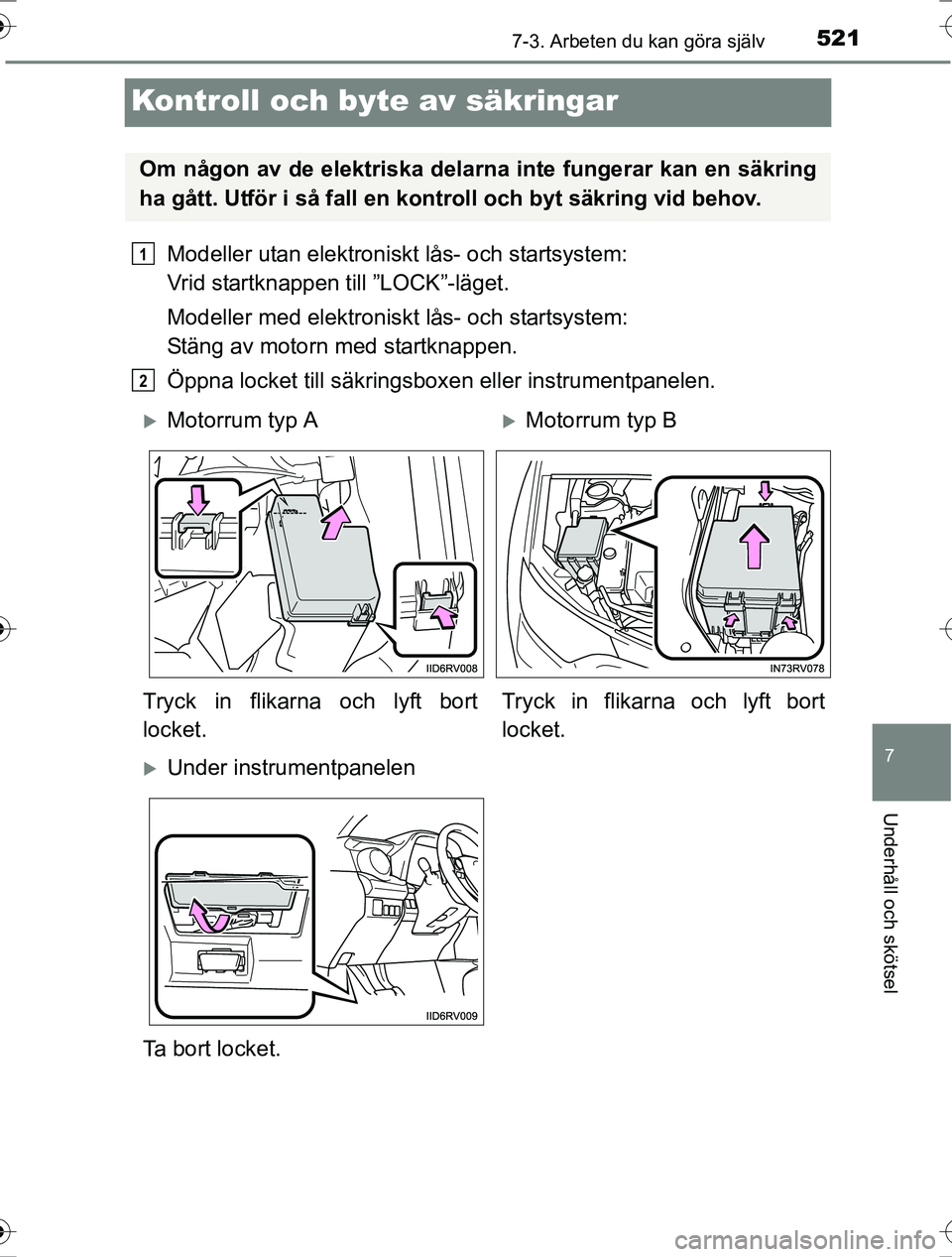

Kontroll och byte av säkringar
Modeller utan elektroniskt lås- och startsystem:
Vrid startknappen till ”LOCK”-läget.
Modeller med elektroniskt lås- och startsystem:
Stäng av motorn med startknappen.
Öppna locket till säkringsboxen eller instrumentpanelen.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en k ontroll och byt säkring vid behov.
1
2
Motorrum typ AMotorrum typ B
Tryck in flikarna och lyft bort
locket. Tryck in flikarna och lyft bort
locket.
Under instrumentpanelen
Ta bort locket.
OM42753SE.book Page 521 Friday, August 12, 2016 10:56 AM

5227-3. Arbeten du kan göra själv
OM42753SE

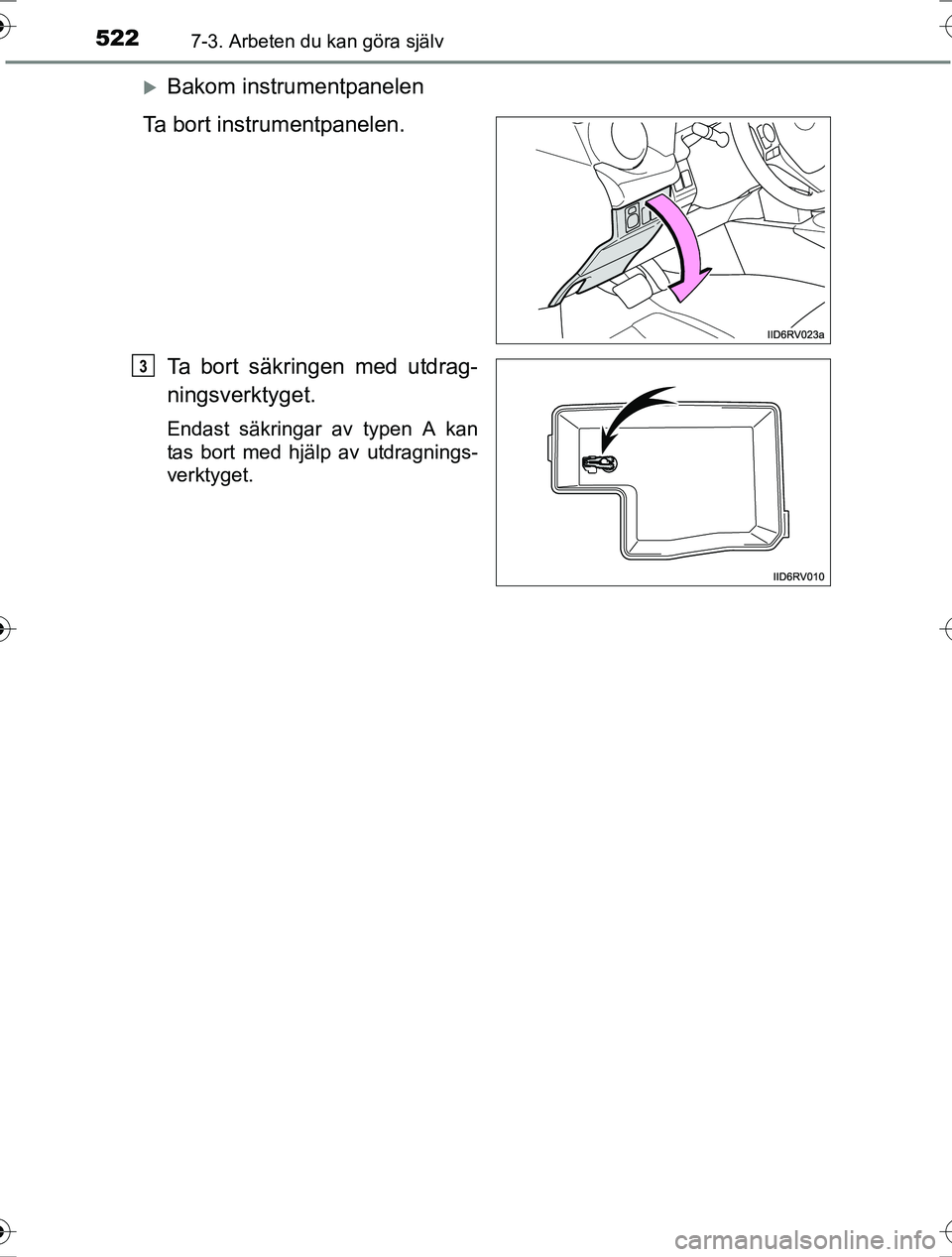

Bakom instrumentpanelen
Ta bort instrumentpanelen.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan
tas bort med hjälp av utdragnings-
verktyget.
3
OM42753SE.book Page 522 Friday, August 12, 2016 10:56 AM

5237-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

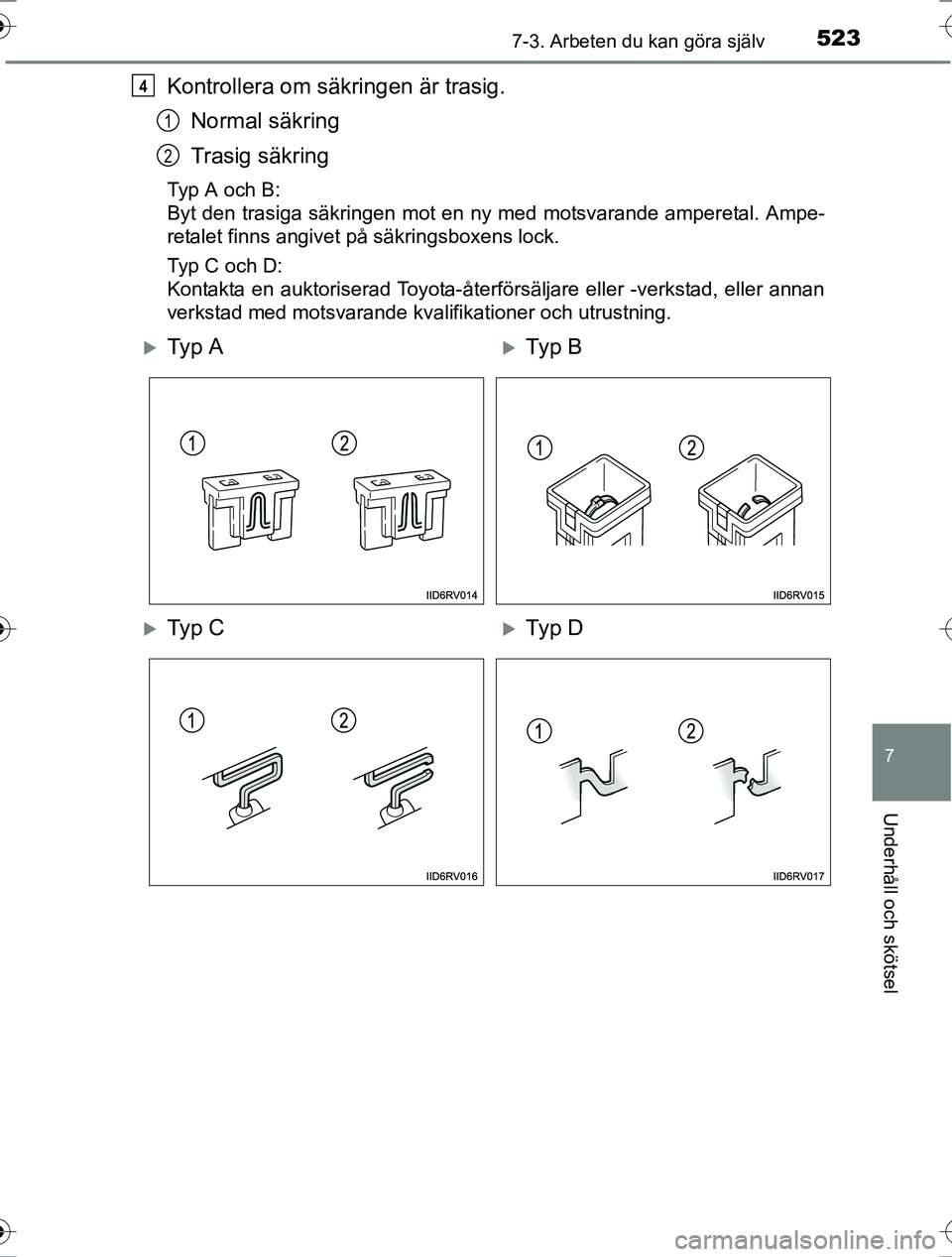

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A och B:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Typ C och D:
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
4
1
2
Ty p ATy p B
Ty p CTy p D
OM42753SE.book Page 523 Friday, August 12, 2016 10:56 AM

5247-3. Arbeten du kan göra själv
OM42753SE

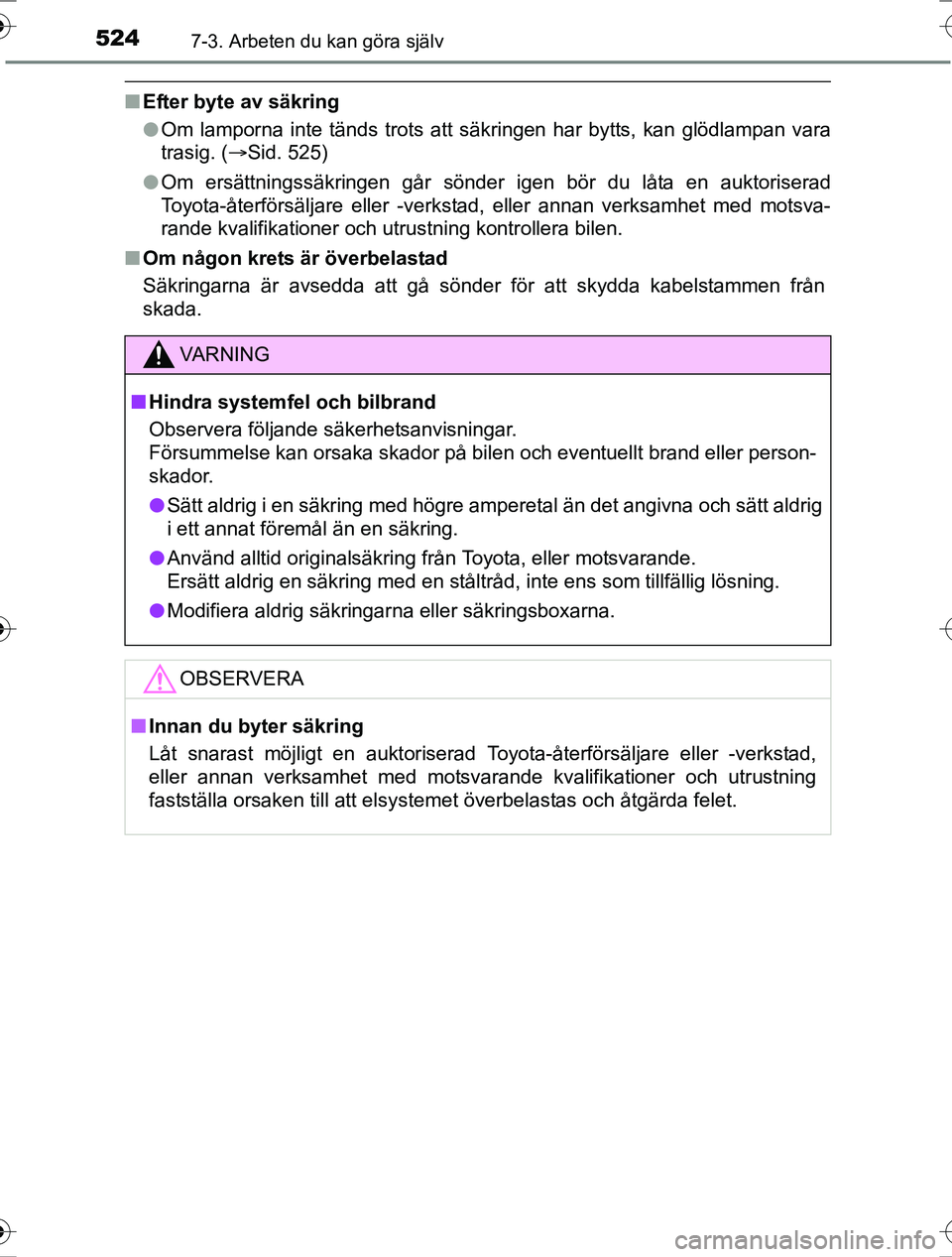

nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 525)
l Om ersättningssäkringen går sönder igen bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verksamhet med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
VA R N I N G
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad,
eller annan verksamhet med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
OM42753SE.book Page 524 Friday, August 12, 2016 10:56 AM

5257-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

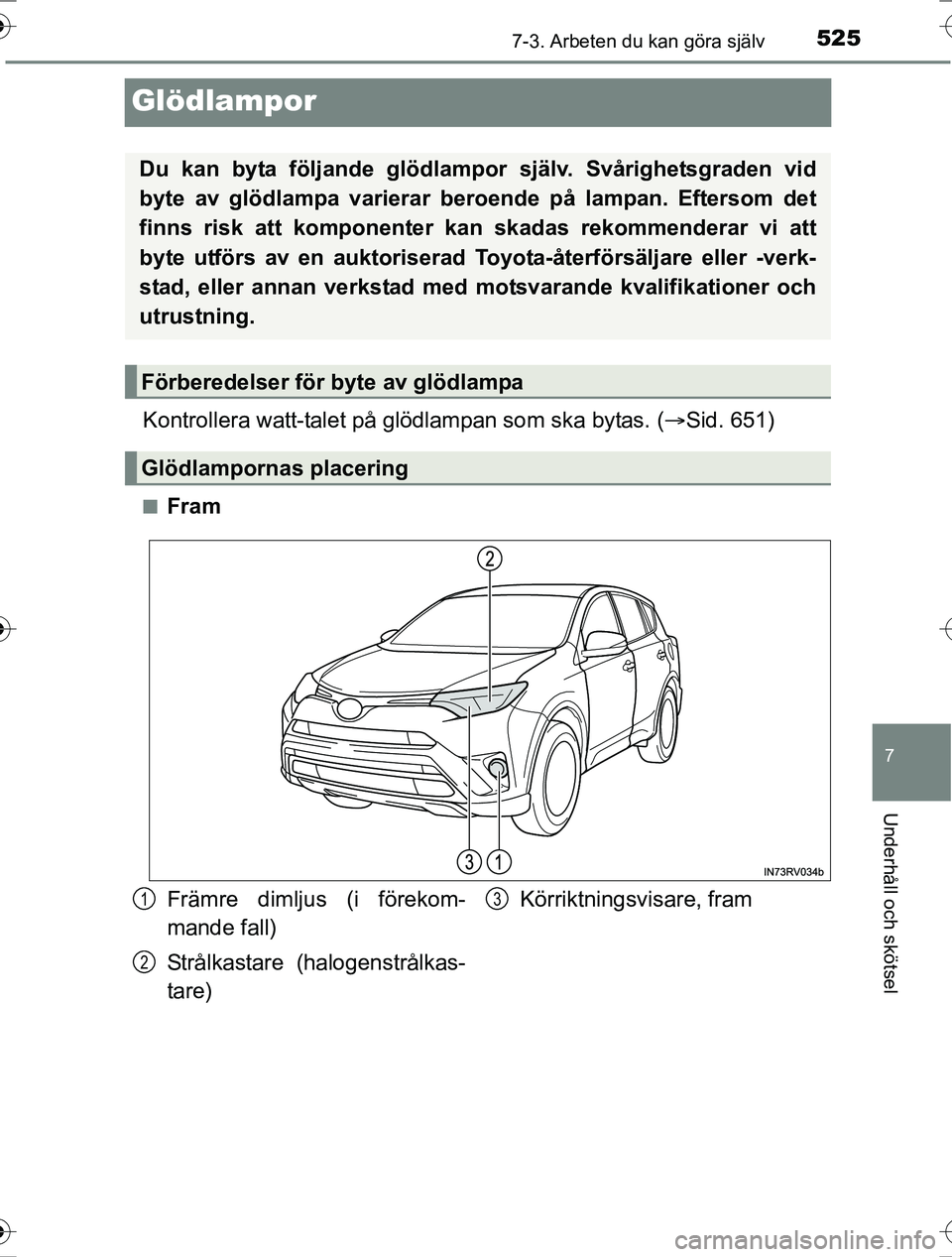

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 651)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller -verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre dimljus (i förekom-
mande fall)
Strålkastare (halogenstrålkas-
tare) Körriktningsvisare, fram1
2
3
OM42753SE.book Page 525 Friday, August 12, 2016 10:56 AM

5267-3. Arbeten du kan göra själv
OM42753SEn

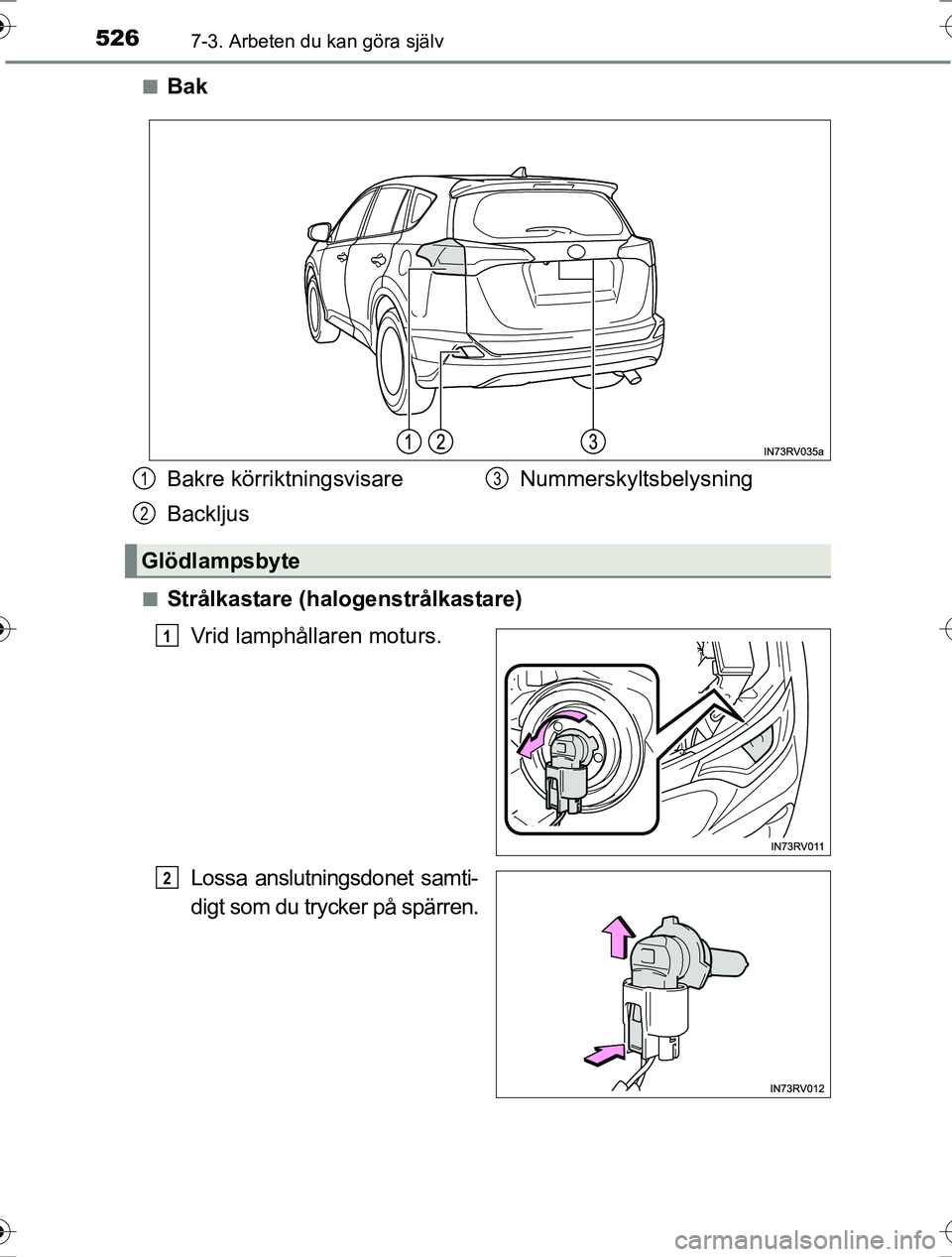

Bak
nStrålkastare (halogenstrålkastare)
Vrid lamphållaren moturs.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
Bakre körriktningsvisare
Backljus Nummerskyltsbelysning
Glödlampsbyte
1
2
3
1
2
OM42753SE.book Page 526 Friday, August 12, 2016 10:56 AM

5277-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

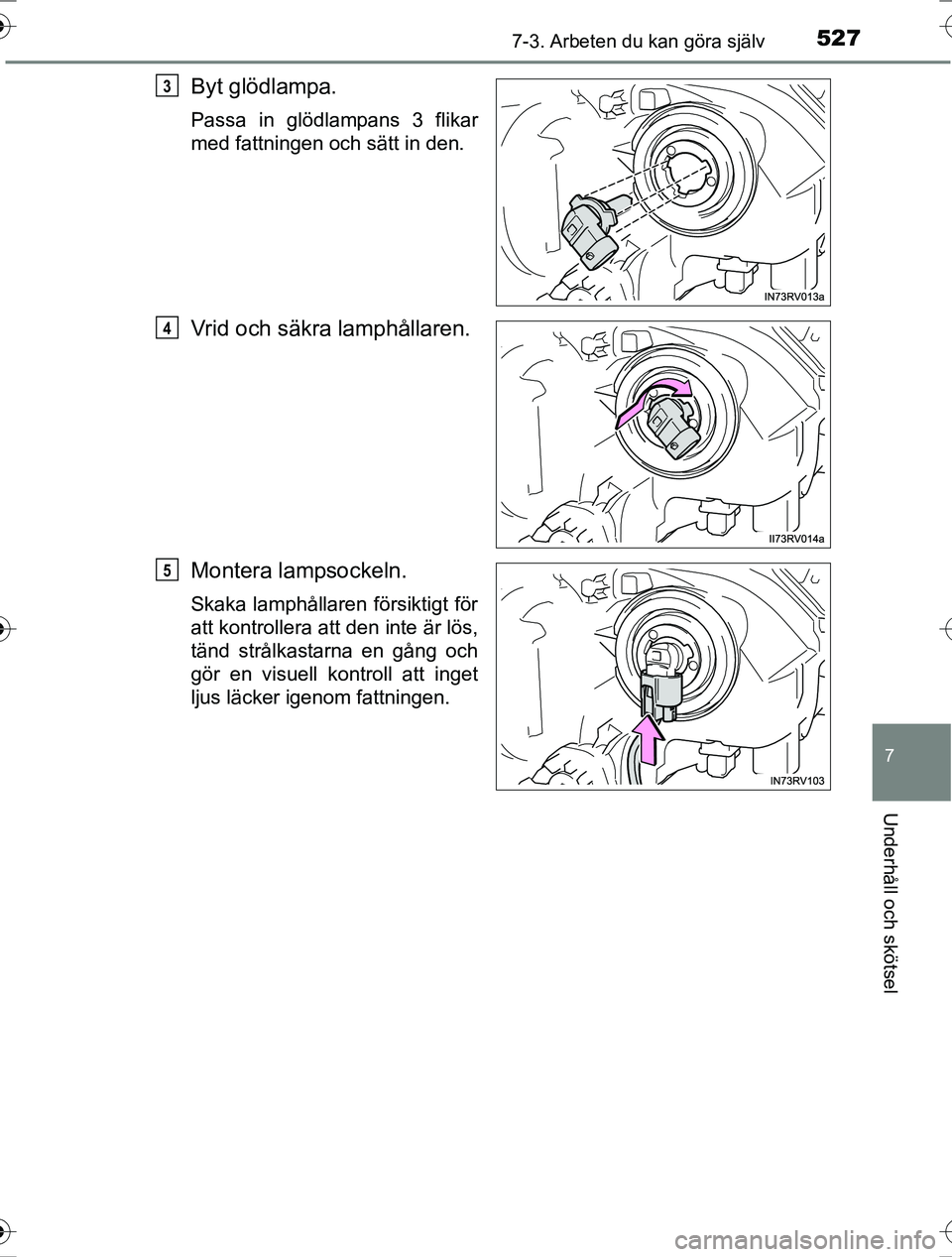

Byt glödlampa.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid och säkra lamphållaren.
Montera lampsockeln.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
3
4
5
OM42753SE.book Page 527 Friday, August 12, 2016 10:56 AM

5287-3. Arbeten du kan göra själv
OM42753SEn

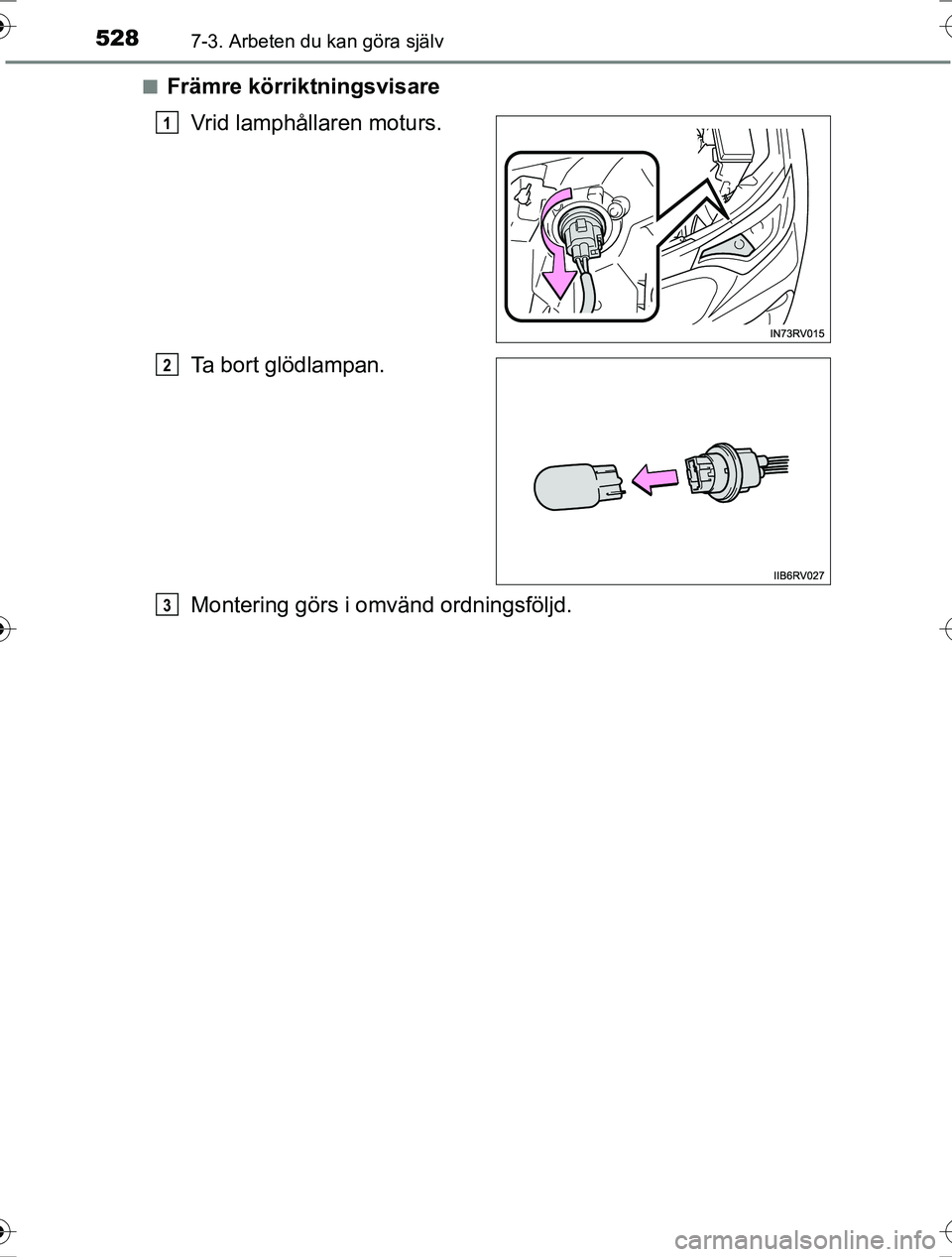

Främre körriktningsvisare
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
OM42753SE.book Page 528 Friday, August 12, 2016 10:56 AM

5297-3. Arbeten du kan göra själv
OM42753SE
7
Underhåll och skötsel

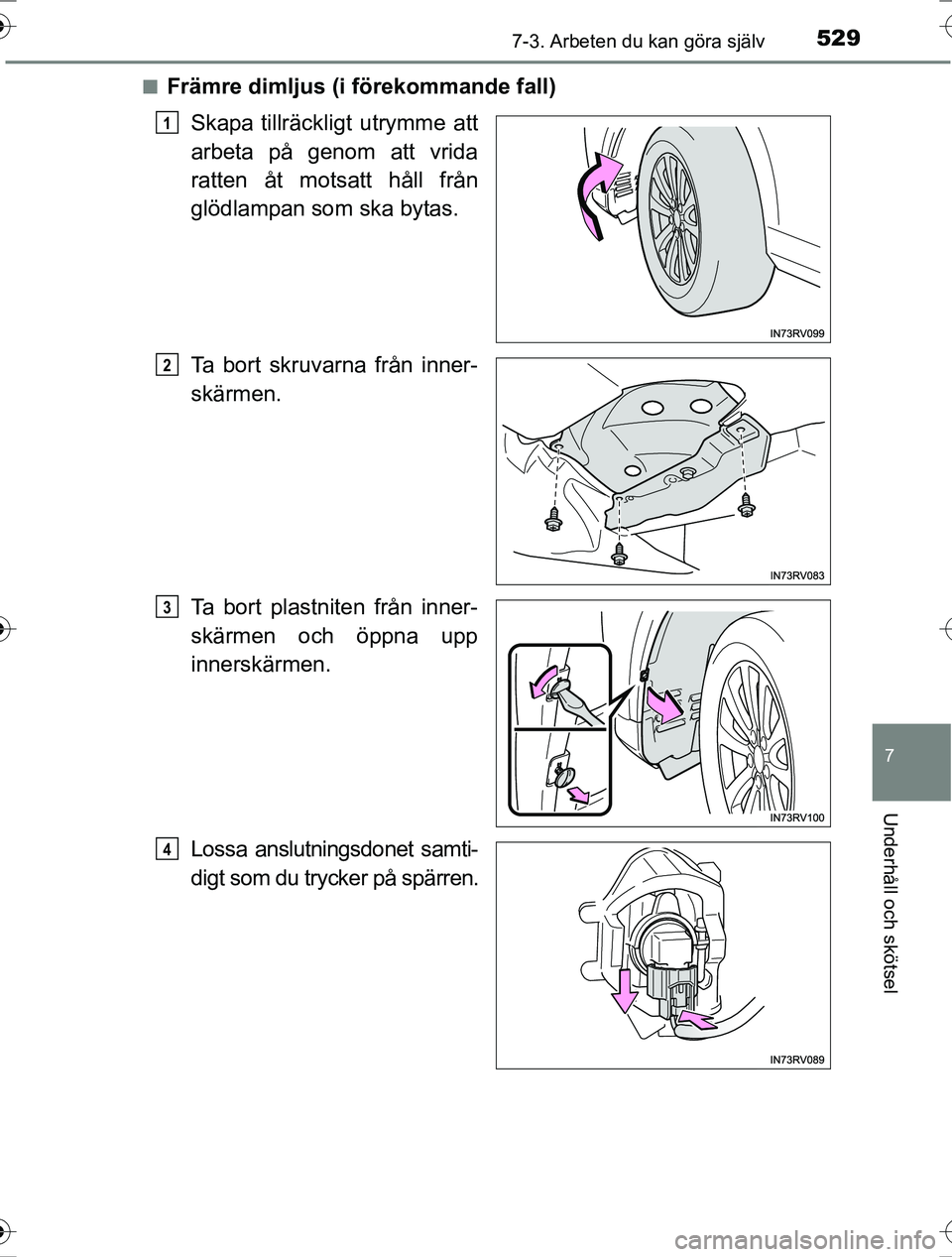

nFrämre dimljus (i förekommande fall)Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Ta bort skruvarna från inner-
skärmen.
Ta bort plastniten från inner-
skärmen och öppna upp
innerskärmen.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
1
2
3
4
OM42753SE.book Page 529 Friday, August 12, 2016 10:56 AM

5307-3. Arbeten du kan göra själv
OM42753SE

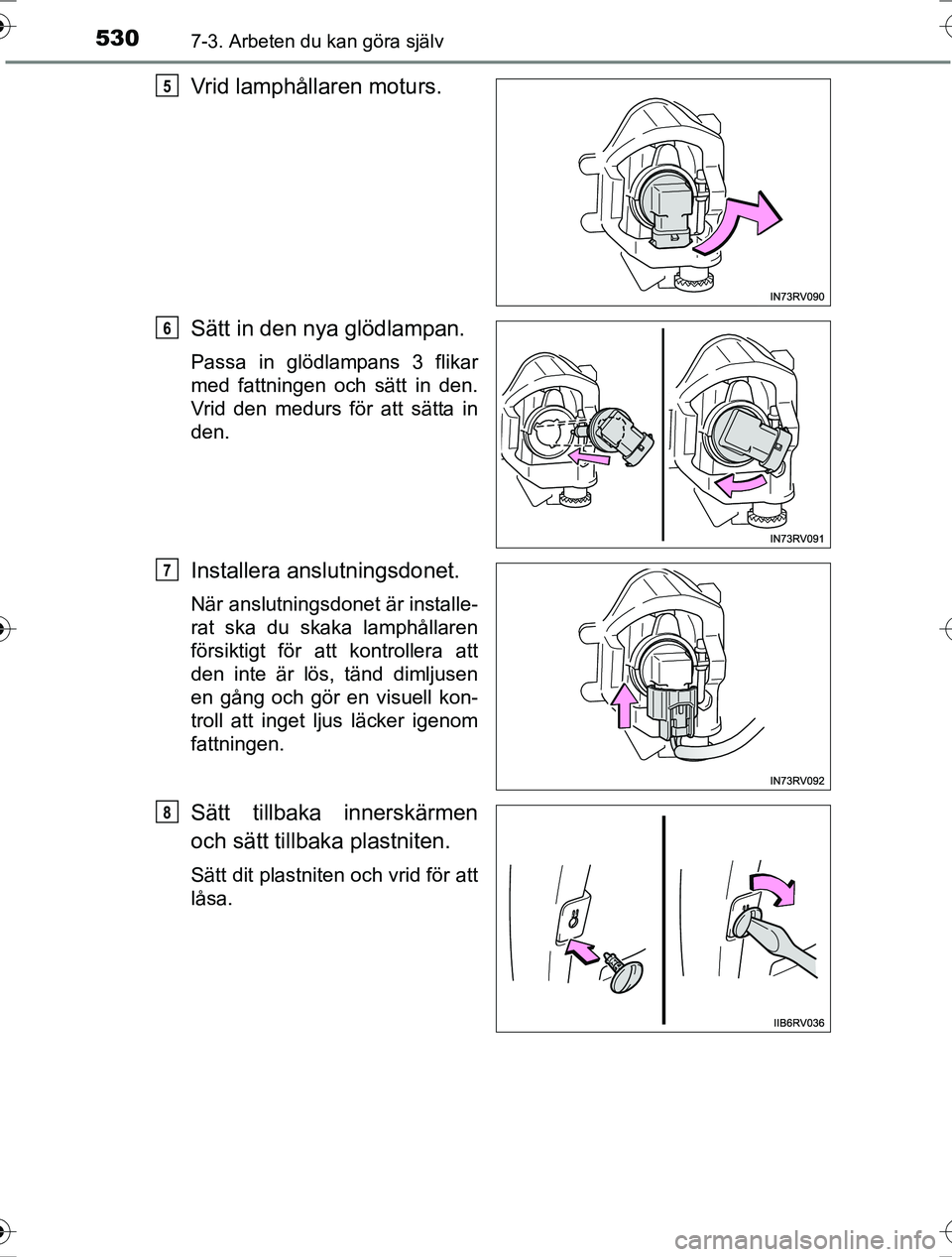

Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
Installera anslutningsdonet.
När anslutningsdonet är installe-
rat ska du skaka lamphållaren
försiktigt för att kontrollera att
den inte är lös, tänd dimljusen
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt tillbaka plastniten.
Sätt dit plastniten och vrid för att
låsa.
5
6
7
8
