TOYOTA RAV4 2017 Bruksanvisningar (in Swedish)

4516-3. Använda förvaringsfacken
OM42753SE
6
Invändiga funktioner

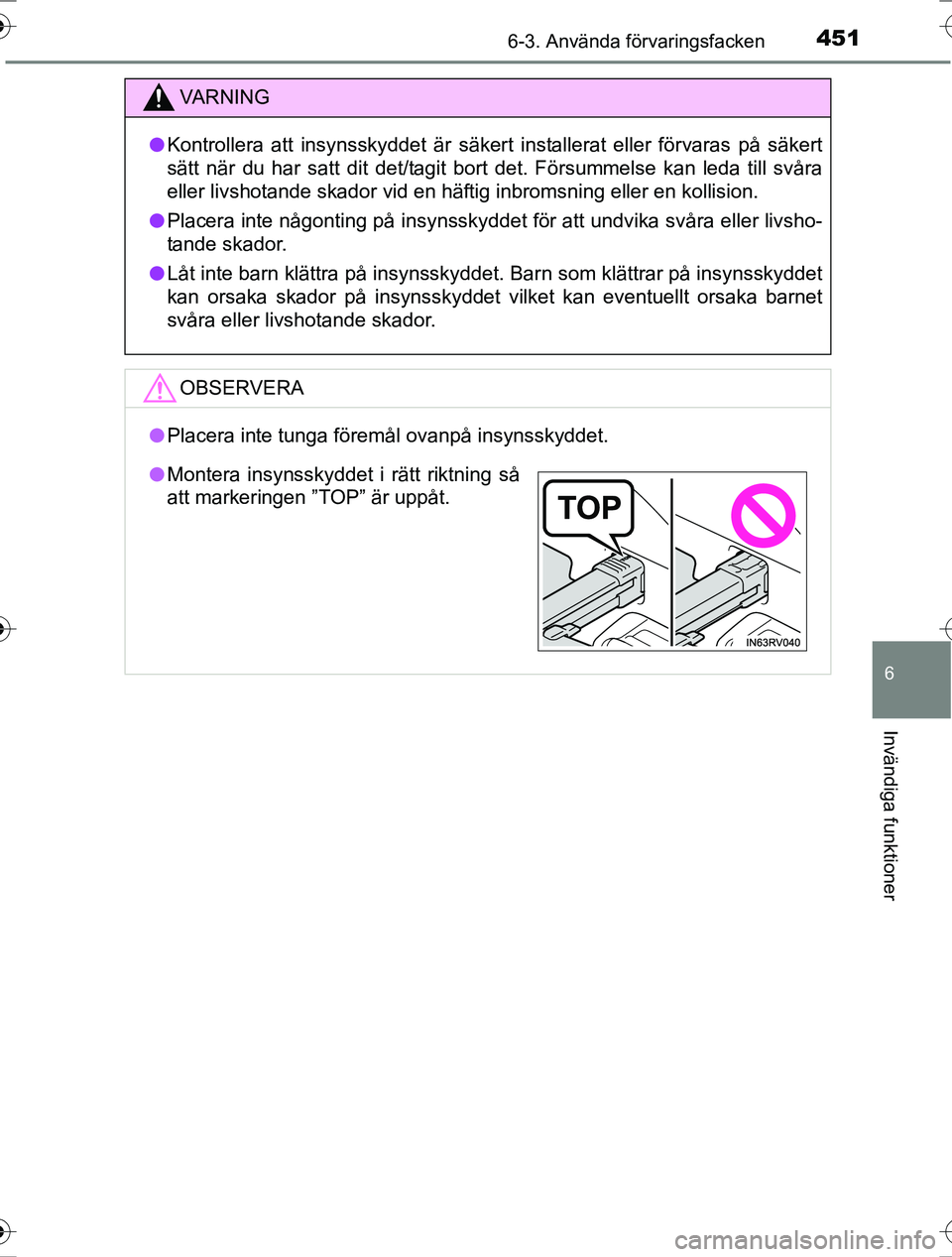

VA R N I N G
lKontrollera att insynsskyddet är säkert installerat eller förvaras på säkert
sätt när du har satt dit det/tagit bort det. Försummelse kan leda till svåra
eller livshotande skador vid en häftig inbromsning eller en kollision.
l Placera inte någonting på insynsskyddet för att undvika svåra eller livsho-
tande skador.
l Låt inte barn klättra på insynsskyddet. Barn som klättrar på insynsskyddet
kan orsaka skador på insynsskyddet vilket kan eventuellt orsaka barnet
svåra eller livshotande skador.
OBSERVERA
lPlacera inte tunga föremål ovanpå insynsskyddet.
lMontera insynsskyddet i rätt riktning så
att markeringen ”TOP” är uppåt.
OM42753SE.book Page 451 Friday, August 12, 2016 10:56 AM

452
OM42753SE
6-3. Använda förvaringsfacken

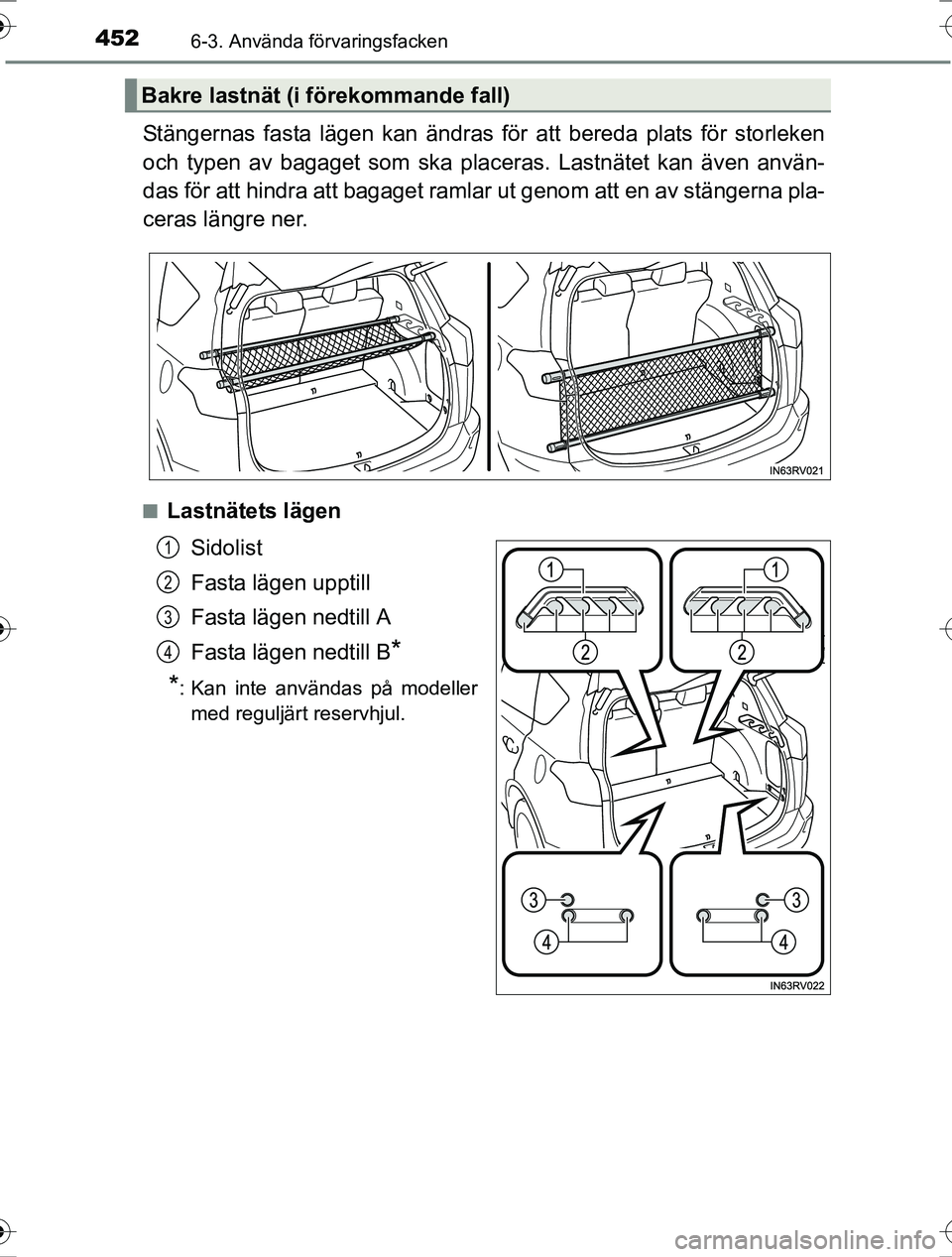

Stängernas fasta lägen kan ändras för att bereda plats för storleken
och typen av bagaget som ska placeras. Lastnätet kan även använ-
das för att hindra att bagaget ramlar ut genom att en av stängerna pla-
ceras längre ner.
nLastnätets lägen
Sidolist
Fasta lägen upptill
Fasta lägen nedtill A
Fasta lägen nedtill B
*
*
: Kan inte användas på modeller med reguljärt reservhjul.
Bakre lastnät (i förekommande fall)
1
2
3
4
OM42753SE.book Page 452 Friday, August 12, 2016 10:56 AM

4536-3. Använda förvaringsfacken
OM42753SE
6
Invändiga funktioner

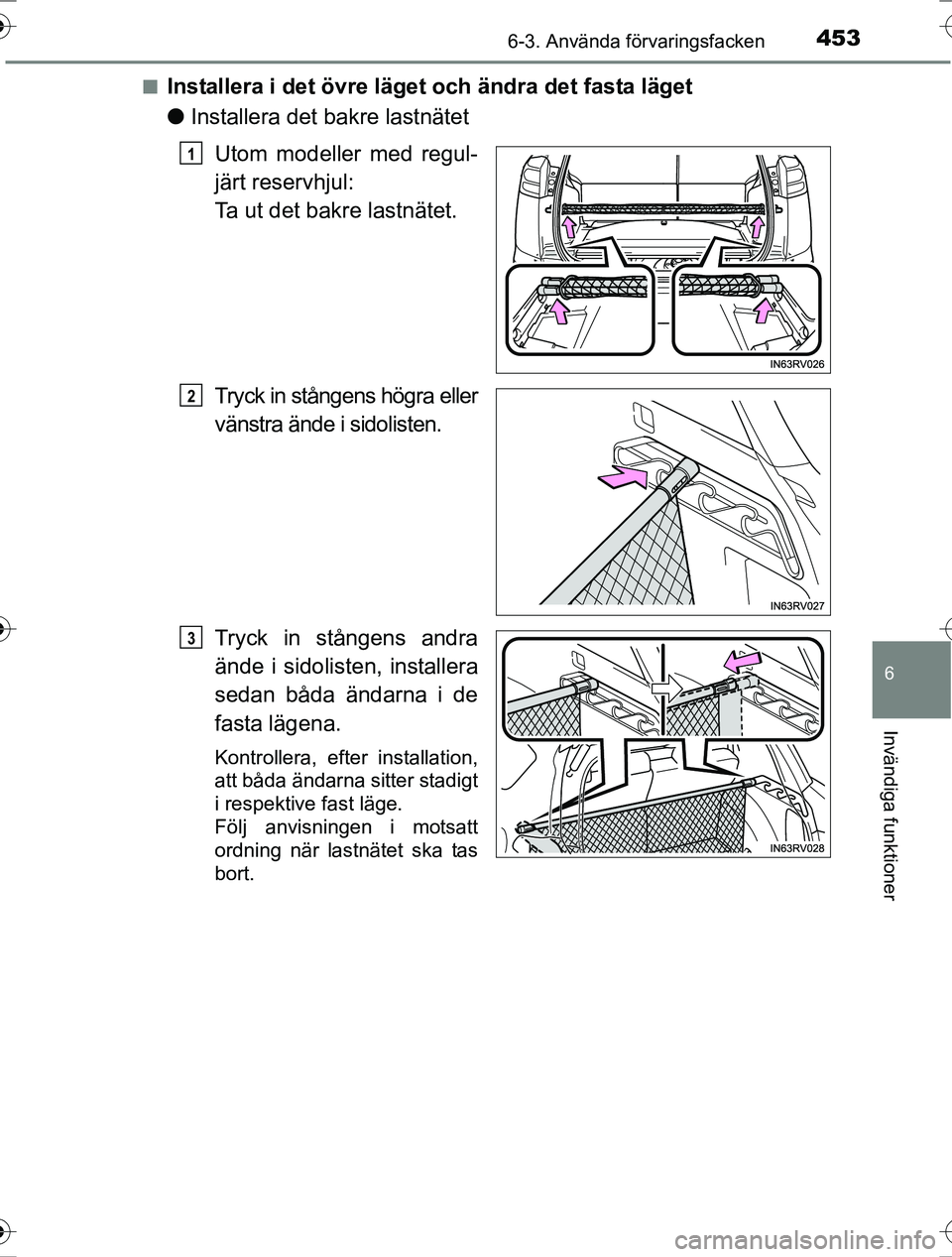

nInstallera i det övre läget och ändra det fasta läget
lInstallera det bakre lastnätet
Utom modeller med regul-
järt reservhjul:
Ta ut det bakre lastnätet.
Tryck in stångens högra eller
vänstra ände i sidolisten.
Tryck in stångens andra
ände i sidolisten, installera
sedan båda ändarna i de
fasta lägena.
Kontrollera, efter installation,
att båda ändarna sitter stadigt
i respektive fast läge.
Följ anvisningen i motsatt
ordning när lastnätet ska tas
bort.
1
2
3
OM42753SE.book Page 453 Friday, August 12, 2016 10:56 AM

454
OM42753SE
6-3. Använda förvaringsfacken

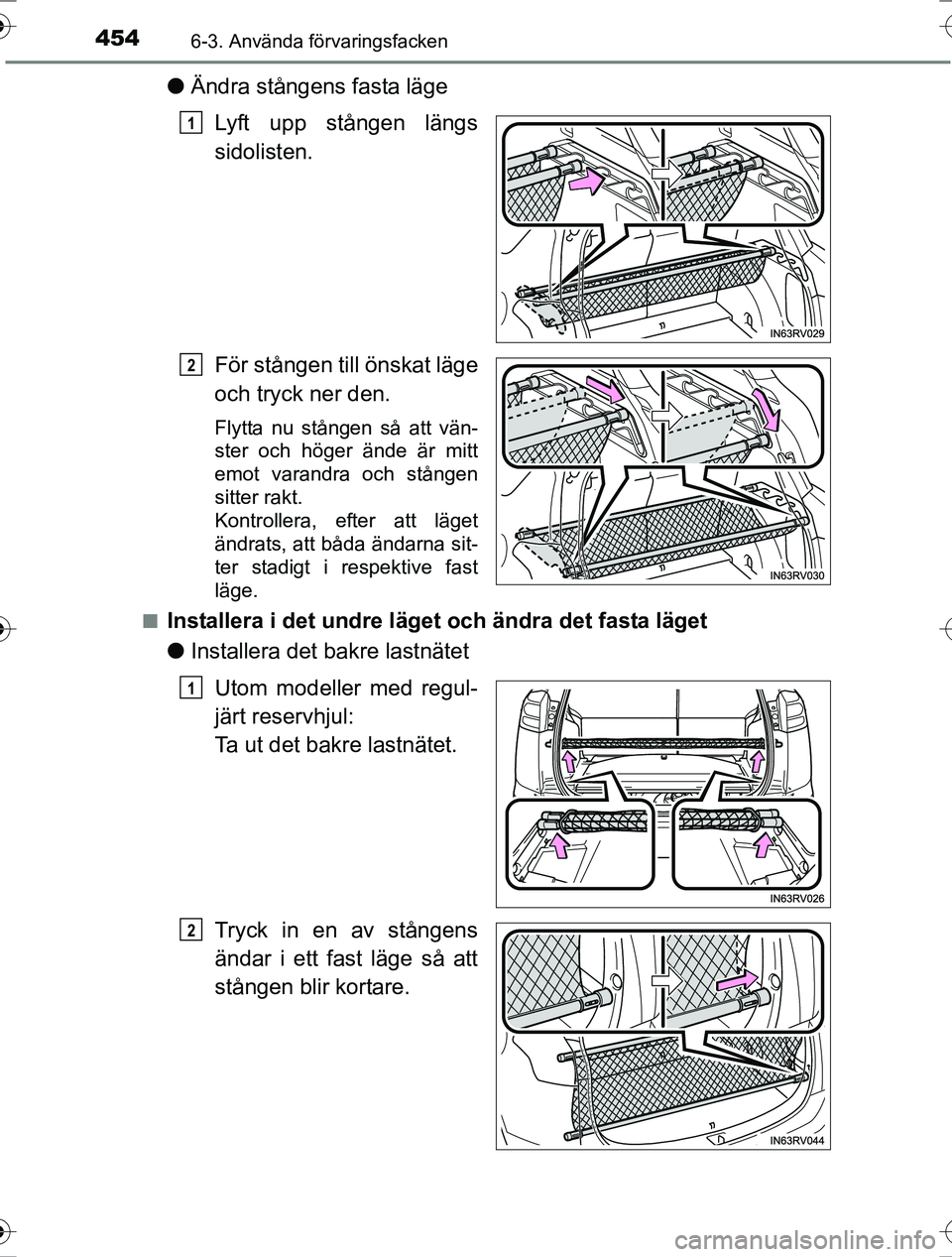

lÄndra stångens fasta läge
Lyft upp stången längs
sidolisten.
För stången till önskat läge
och tryck ner den.
Flytta nu stången så att vän-
ster och höger ände är mitt
emot varandra och stången
sitter rakt.
Kontrollera, efter att läget
ändrats, att båda ändarna sit-
ter stadigt i respektive fast
läge.
n
Installera i det undre läge t och ändra det fasta läget
l Installera det bakre lastnätet
Utom modeller med regul-
järt reservhjul:
Ta ut det bakre lastnätet.
Tryck in en av stångens
ändar i ett fast läge så att
stången blir kortare.
1
2
1
2
OM42753SE.book Page 454 Friday, August 12, 2016 10:56 AM

4556-3. Använda förvaringsfacken
OM42753SE
6
Invändiga funktioner

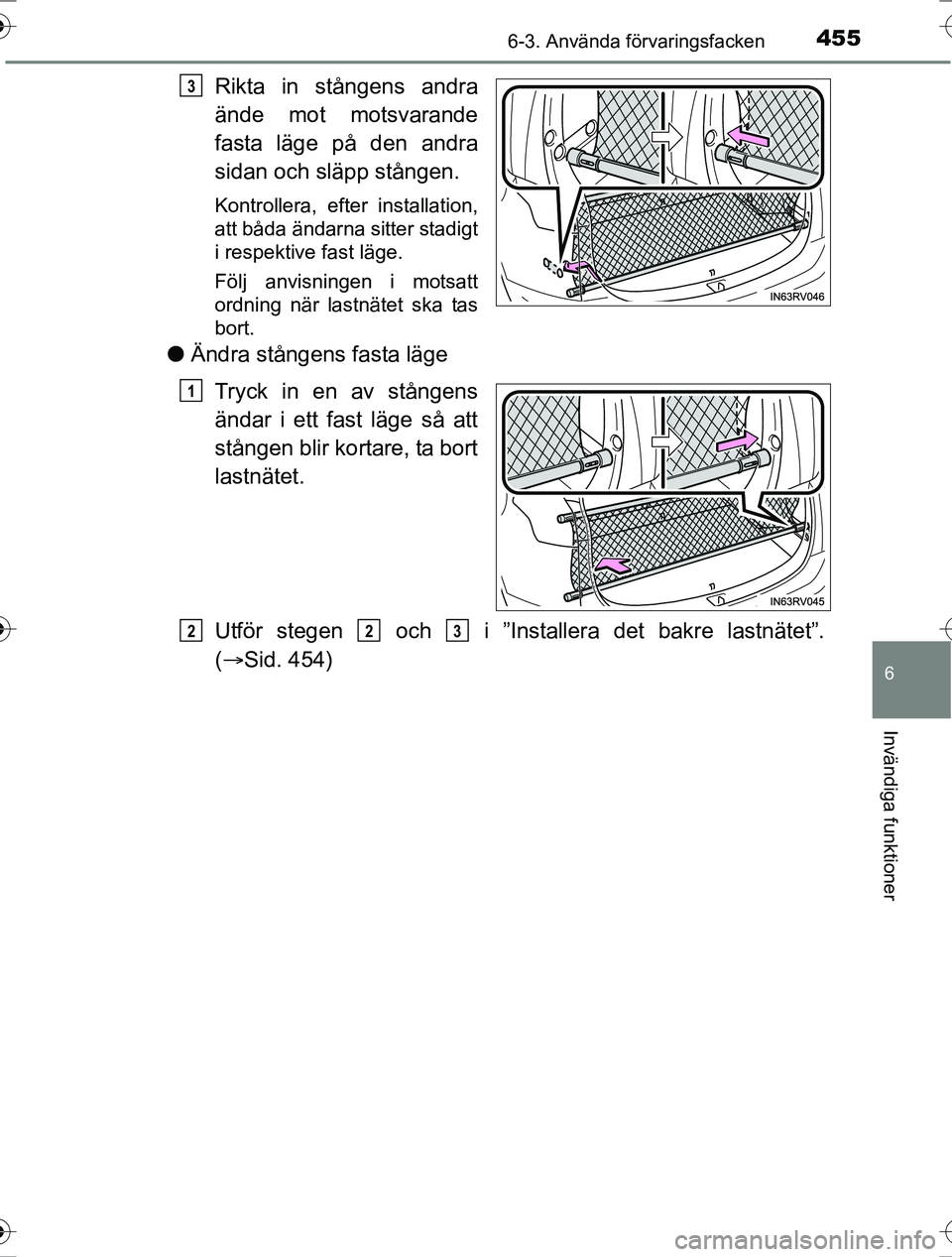

Rikta in stångens andra
ände mot motsvarande
fasta läge på den andra
sidan och släpp stången.
Kontrollera, efter installation,
att båda ändarna sitter stadigt
i respektive fast läge.
Följ anvisningen i motsatt
ordning när lastnätet ska tas
bort.
lÄndra stångens fasta läge
Tryck in en av stångens
ändar i ett fast läge så att
stången blir kortare, ta bort
lastnätet.
Utför stegen och i ”Installera det bakre lastnätet”.
( Sid. 454)
3
1
223
OM42753SE.book Page 455 Friday, August 12, 2016 10:56 AM

456
OM42753SE
6-3. Använda förvaringsfacken

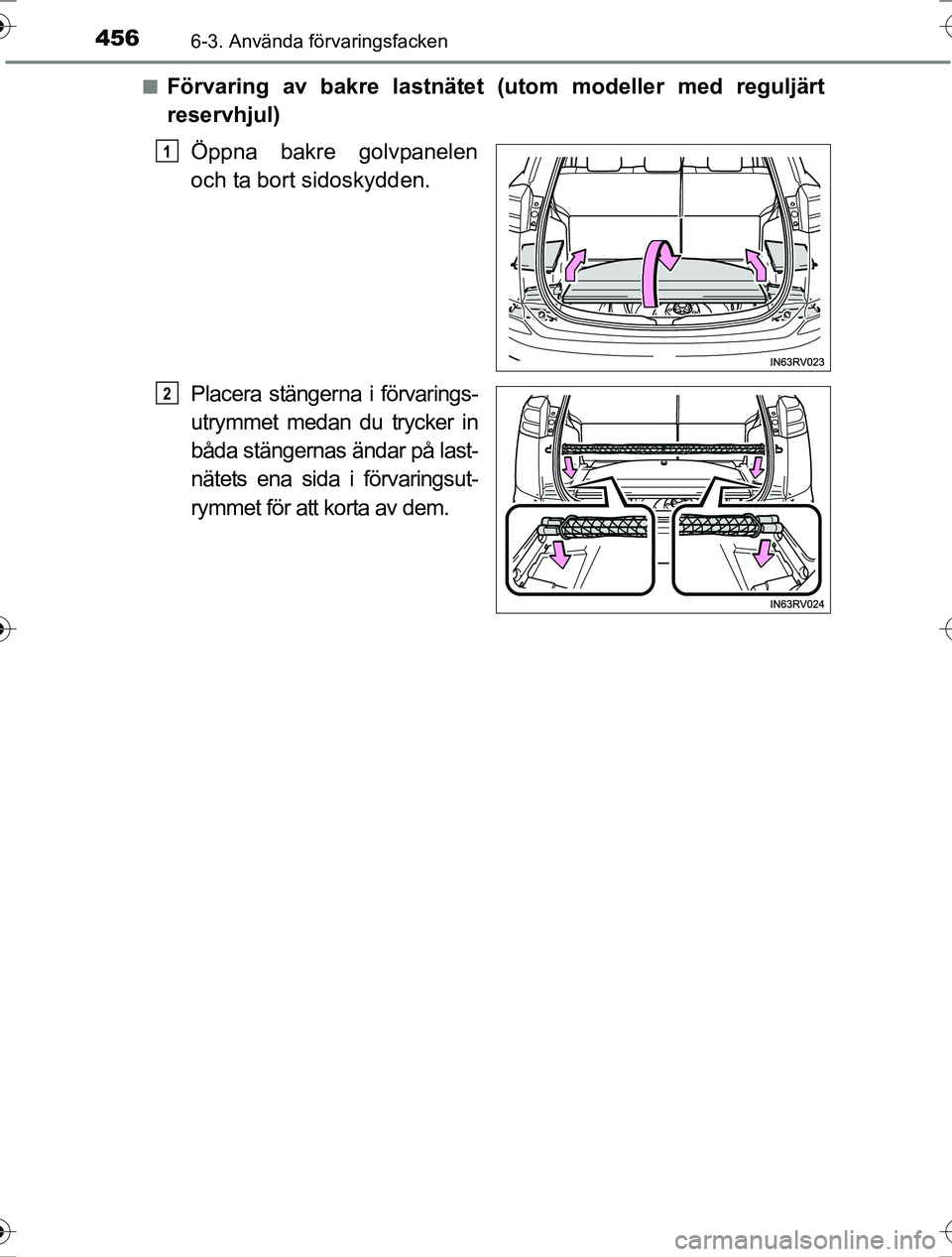

nFörvaring av bakre lastnätet (utom modeller med reguljärt
reservhjul)
Öppna bakre golvpanelen
och ta bort sidoskydden.
Placera stängerna i förvarings-
utrymmet medan du trycker in
båda stängernas ändar på last-
nätets ena sida i förvaringsut-
rymmet för att korta av dem.
1
2
OM42753SE.book Page 456 Friday, August 12, 2016 10:56 AM

4576-3. Använda förvaringsfacken
OM42753SE
6
Invändiga funktioner

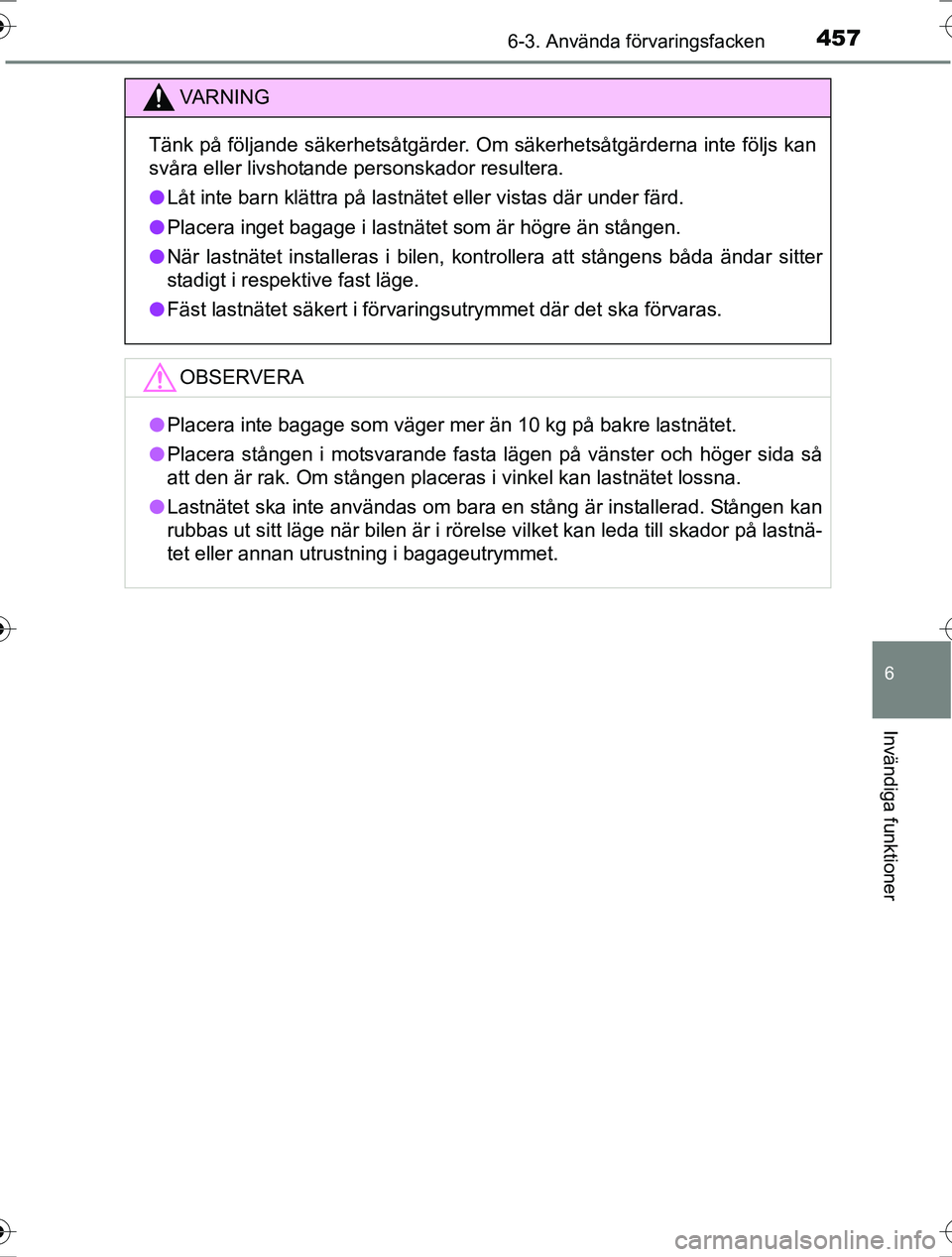

VA R N I N G
Tänk på följande säkerhetsåtgärder. Om säkerhetsåtgärderna inte följs kan
svåra eller livshotande personskador resultera.
lLåt inte barn klättra på lastnätet eller vistas där under färd.
l Placera inget bagage i lastnätet som är högre än stången.
l När lastnätet installeras i bilen, kontrollera att stångens båda ändar sitter
stadigt i respektive fast läge.
l Fäst lastnätet säkert i förvaringsutrymmet där det ska förvaras.
OBSERVERA
lPlacera inte bagage som väger mer än 10 kg på bakre lastnätet.
l Placera stången i motsvarande fasta lägen på vänster och höger sida så
att den är rak. Om stången placeras i vinkel kan lastnätet lossna.
l Lastnätet ska inte användas om bara en stång är installerad. Stången kan
rubbas ut sitt läge när bilen är i rörelse vilket kan leda till skador på lastnä-
tet eller annan utrustning i bagageutrymmet.
OM42753SE.book Page 457 Friday, August 12, 2016 10:56 AM

4586-4. Övriga invändiga funktioner
OM42753SE
Övriga invändiga funktioner

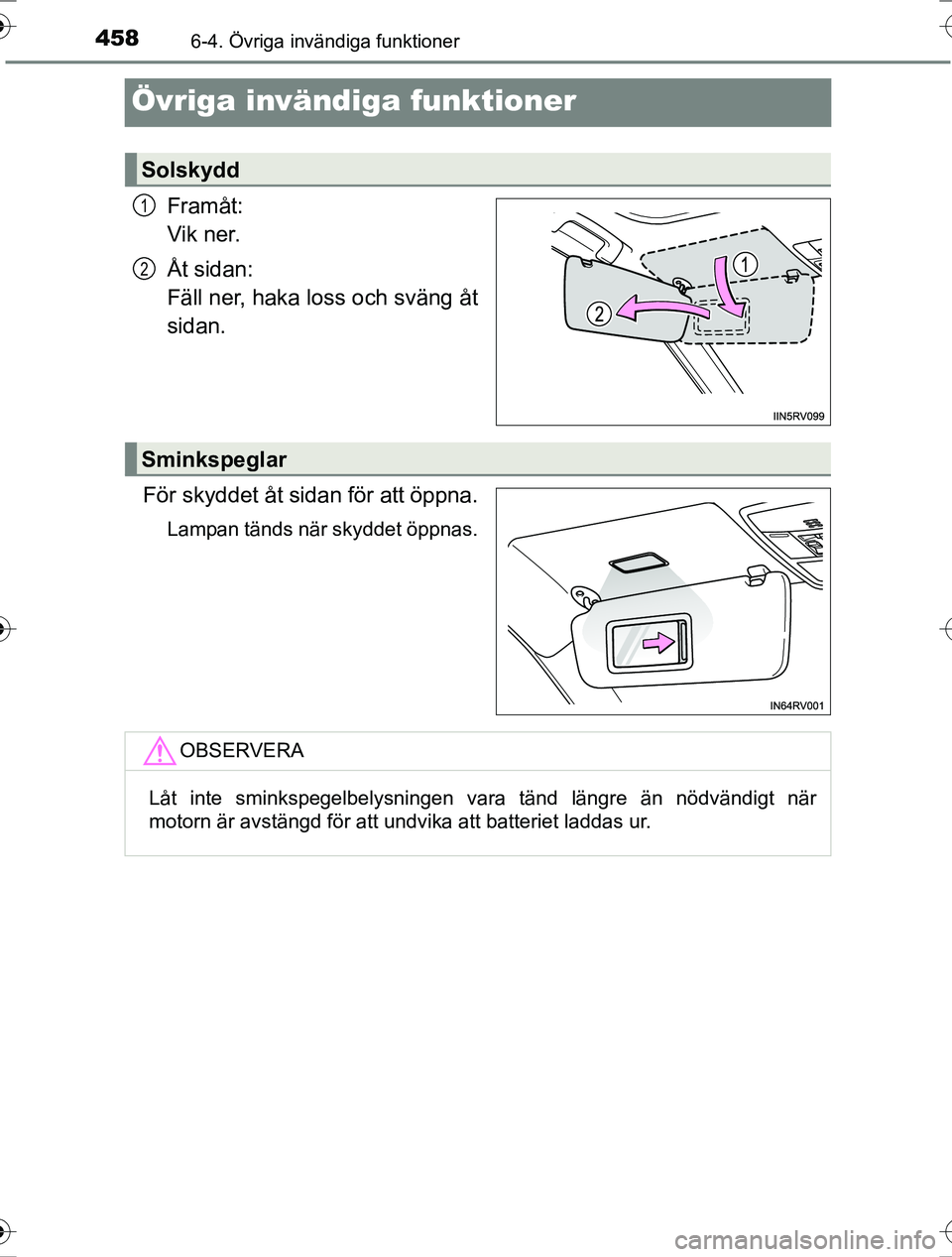

Framåt:
Vik ner.
Åt sidan:
Fäll ner, haka loss och sväng åt
sidan.
För skyddet åt sidan för att öppna.
Lampan tänds när skyddet öppnas.
Solskydd
1
2
Sminkspeglar
OBSERVERA
Låt inte sminkspegelbelysningen vara tänd längre än nödvändigt när
motorn är avstängd för att undvika att batteriet laddas ur.
OM42753SE.book Page 458 Friday, August 12, 2016 10:56 AM

4596-4. Övriga invändiga funktioner
OM42753SE
6
Invändiga funktioner

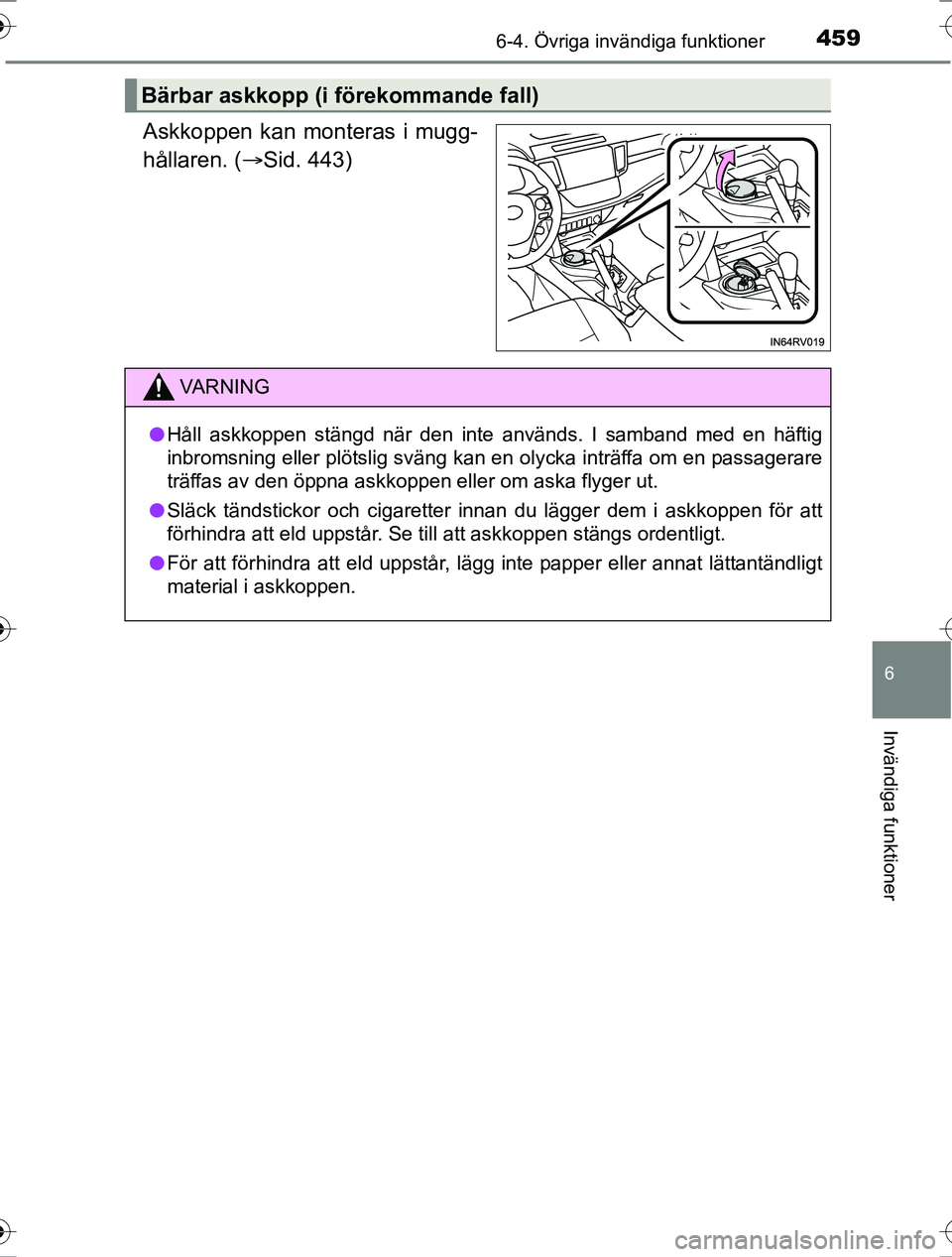

Askkoppen kan monteras i mugg-
hållaren. (Sid. 443)
Bärbar askkopp (i förekommande fall)
VA R N I N G
lHåll askkoppen stängd när den inte används. I samband med en häftig
inbromsning eller plötslig sväng kan en olycka inträffa om en passagerare
träffas av den öppna askkoppen eller om aska flyger ut.
l Släck tändstickor och cigaretter innan du lägger dem i askkoppen för att
förhindra att eld uppstår. Se till att askkoppen stängs ordentligt.
l För att förhindra att eld uppstår, lägg inte papper eller annat lättantändligt
material i askkoppen.
OM42753SE.book Page 459 Friday, August 12, 2016 10:56 AM

4606-4. Övriga invändiga funktioner
OM42753SE
Använd elektriska tillbehör som brukar mindre än 12 VDC /10 A
(strömförbrukning på 120 W).
Vid användning av elektriska tillbehör ska du se till att strömförbruk-
ningen för samtliga anslutna uttag är mindre än 120 W.
l Modeller utan elektroniska lås- och startsystem:
Eluttagen kan användas när startknappen är i läge ”ACC” eller ”ON”.
Modeller med elektroniska lås- och startsystem:
Eluttagen kan användas när startknappen är i radioläge eller tändningsläge.
l Modeller med Stop&Start-system: Om motorn gör en omstart efter att ha
stannats av Stop&Start-systemet kan eluttaget tillfälligt vara ur funktion, men
det är inte en funktionsstörning.
Eluttag
Öppna locket.
FramBak
OBSERVERA
lStäng locken till eluttagen om de inte används för att undvika att de skadas.
Främmande föremål eller vätskor som kommer in i eluttagen kan orsaka
kortslutning.
l Använd inte eluttagen längre än nödvändigt när motorn är avstängd fö\
r att
undvika att batteriet laddas ur.
OM42753SE.book Page 460 Friday, August 12, 2016 10:56 AM
