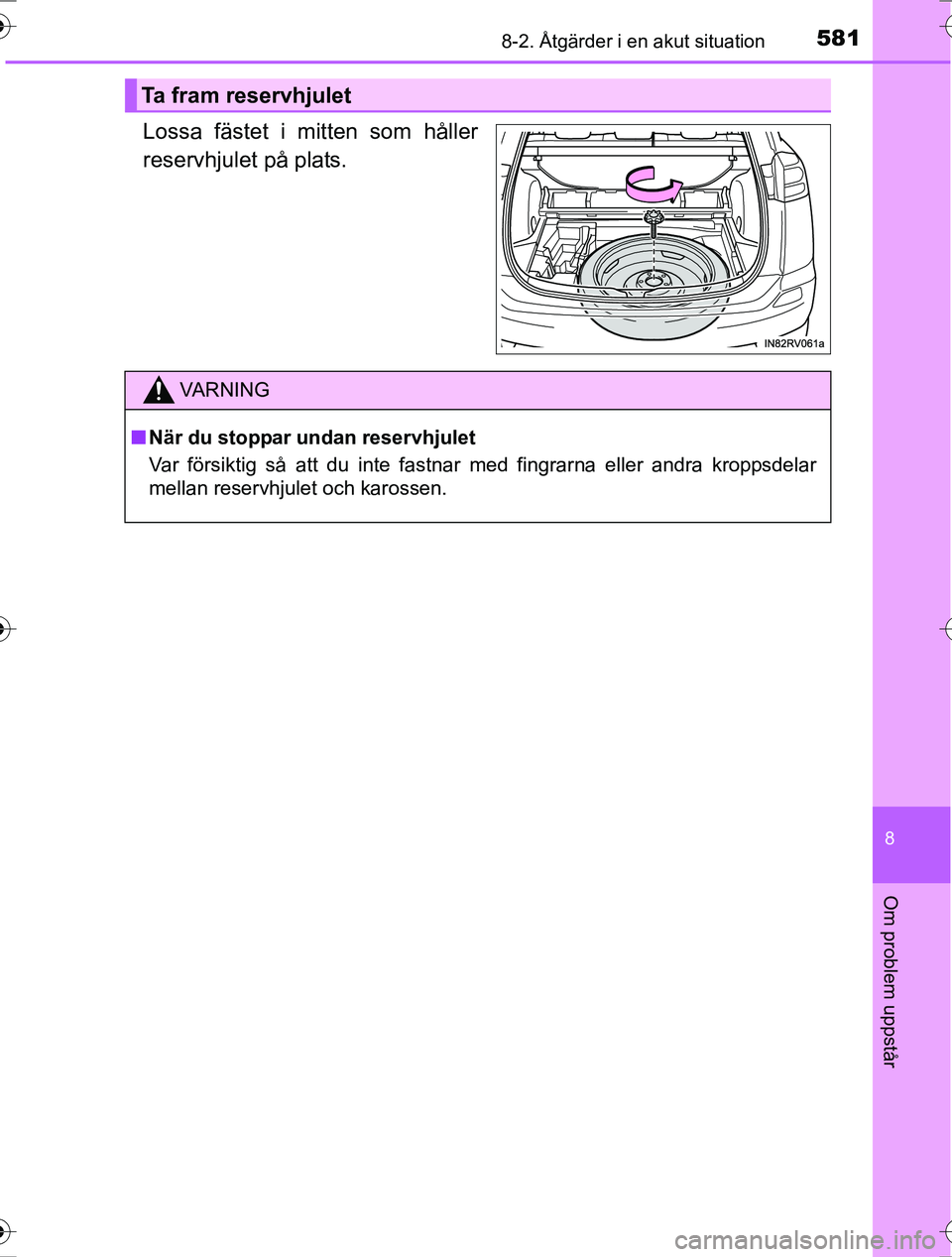

5818-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42753SE
Lossa fästet i mitten som håller
reservhjulet på plats.
Ta fram reservhjulet
VA R N I N G
nNär du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
OM42753SE.book Page 581 Friday, August 12, 2016 10:56 AM

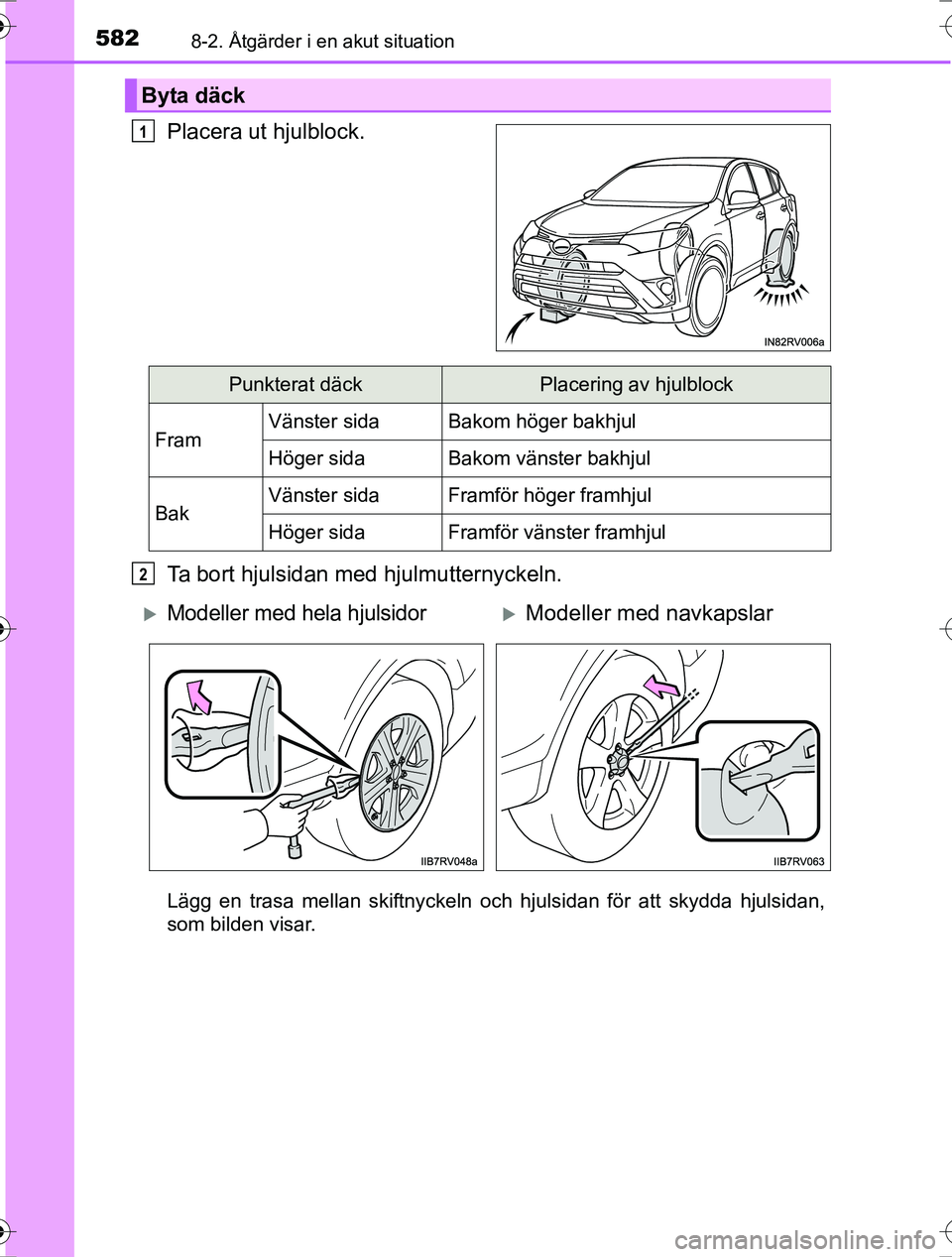

5828-2. Åtgärder i en akut situation
OM42753SE
Placera ut hjulblock.
Ta bort hjulsidan med hjulmutternyckeln.
Lägg en trasa mellan skiftnyckeln och hjulsidan för att skydda hjulsidan,
som bilden visar.
Byta däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
Modeller med hela hjulsidorModeller med navkapslar
OM42753SE.book Page 582 Friday, August 12, 2016 10:56 AM

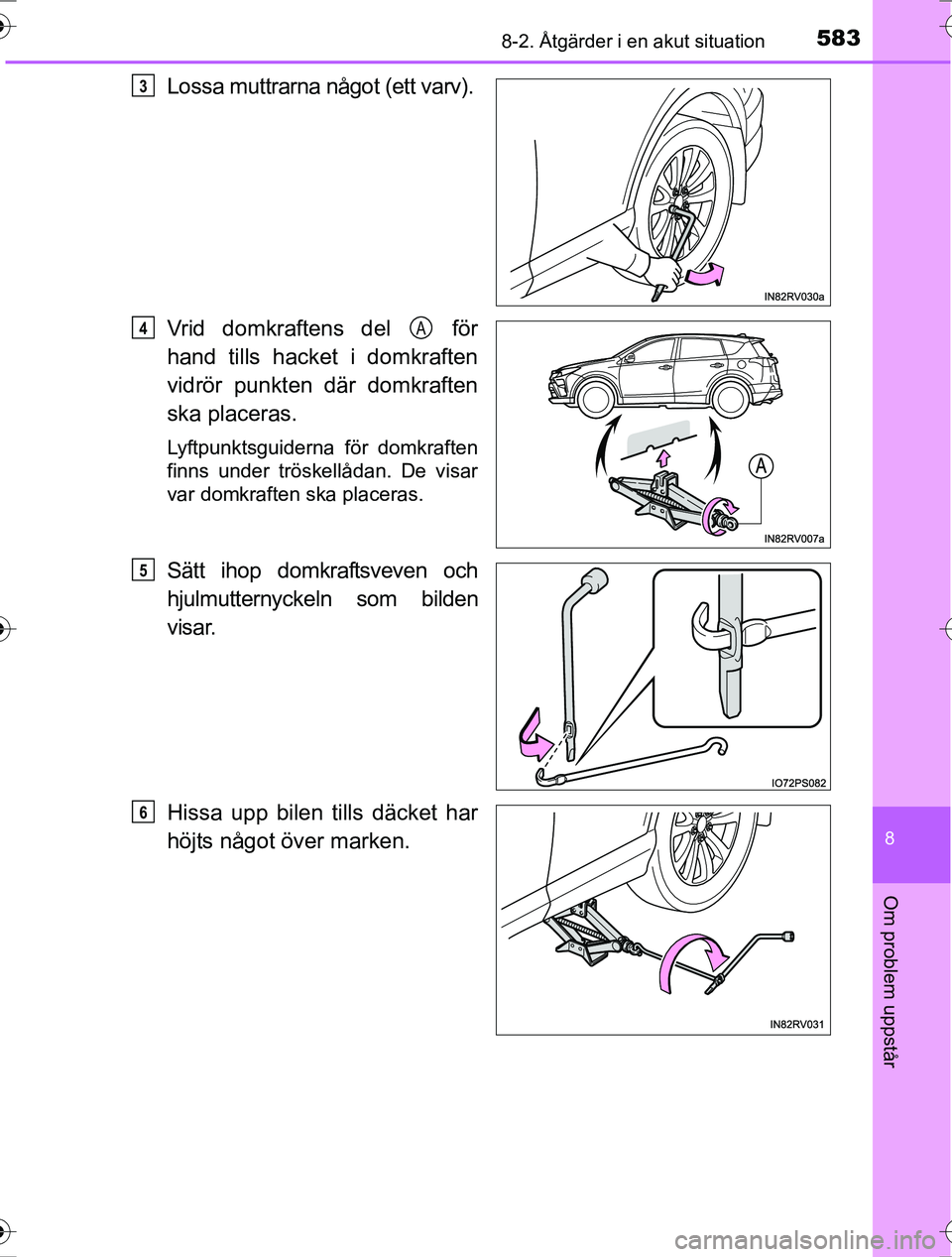

5838-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42753SE
Lossa muttrarna något (ett varv).
Vrid domkraftens del för
hand tills hacket i domkraften
vidrör punkten där domkraften
ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden
visar.
Hissa upp bilen tills däcket har
höjts något över marken.
3
4A
5
6
OM42753SE.book Page 583 Friday, August 12, 2016 10:56 AM

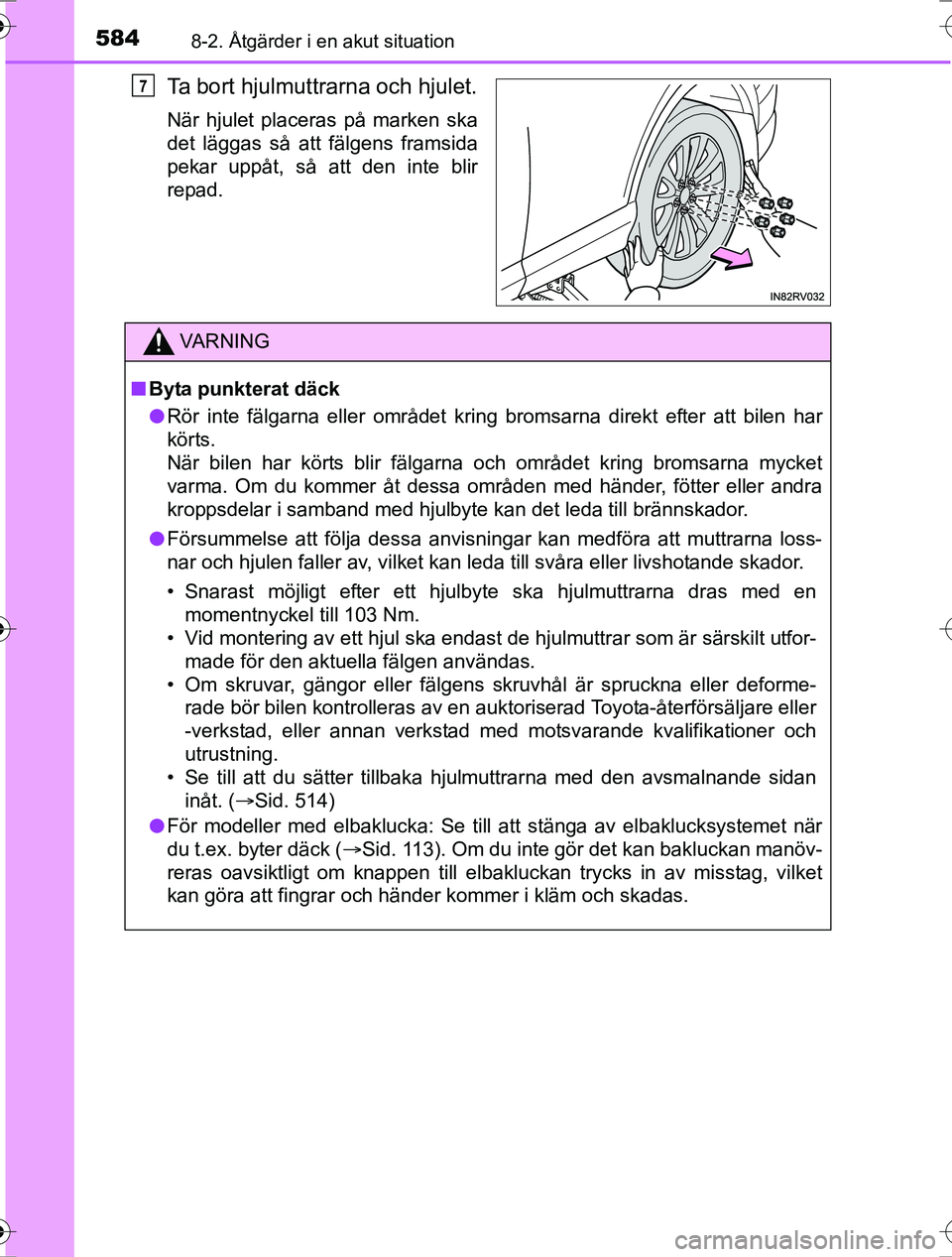

5848-2. Åtgärder i en akut situation
OM42753SE
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
7
VA R N I N G
nByta punkterat däck
l Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har
körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deforme- rade bör bilen kontrolleras av en auk toriserad Toyota-återförsäljare eller
-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan
inåt. ( Sid. 514)
l För modeller med elbaklucka: Se till att stänga av elbaklucksystemet när
du t.ex. byter däck ( Sid. 113). Om du inte gör det kan bakluckan manöv-
reras oavsiktligt om knappen till elbakluckan trycks in av misstag, vilket
kan göra att fingrar och händer kommer i kläm och skadas.
OM42753SE.book Page 584 Friday, August 12, 2016 10:56 AM

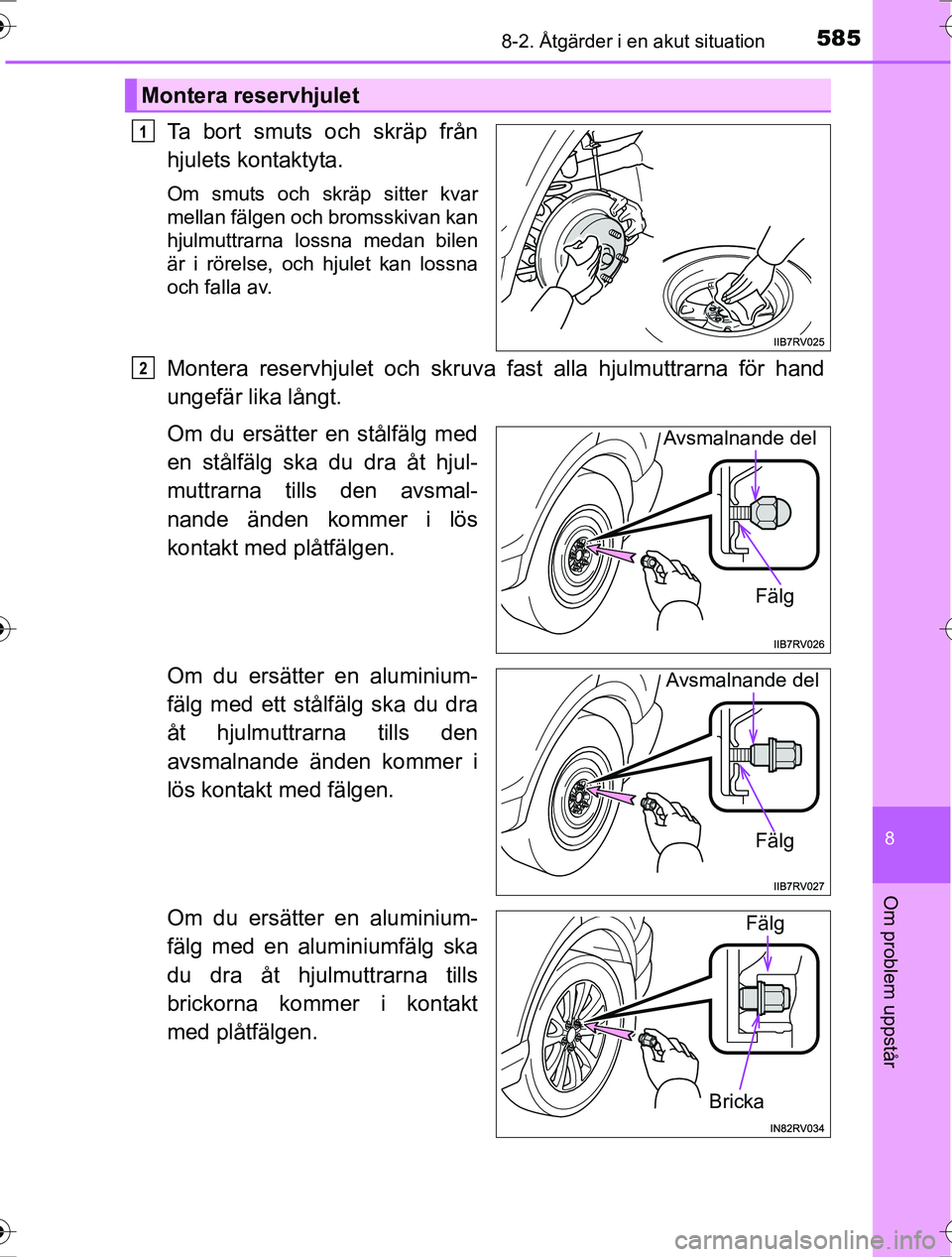

5858-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42753SE
Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulet kan lossna
och falla av.
Montera reservhjulet och skruva fast alla hjulmuttrarna för hand
ungefär lika långt.
Om du ersätter en stålfälg med
en stålfälg ska du dra åt hjul-
muttrarna tills den avsmal-
nande änden kommer i lös
kontakt med plåtfälgen.
Om du ersätter en aluminium-
fälg med ett stålfälg ska du dra
åt hjulmuttrarna tills den
avsmalnande änden kommer i
lös kontakt med fälgen.
Om du ersätter en aluminium-
fälg med en aluminiumfälg ska
du dra åt hjulmuttrarna tills
brickorna kommer i kontakt
med plåtfälgen.
Montera reservhjulet
1
2
Avsmalnande delFälg
Avsmalnande del
Fälg
Bricka
Fälg
OM42753SE.book Page 585 Friday, August 12, 2016 10:56 AM

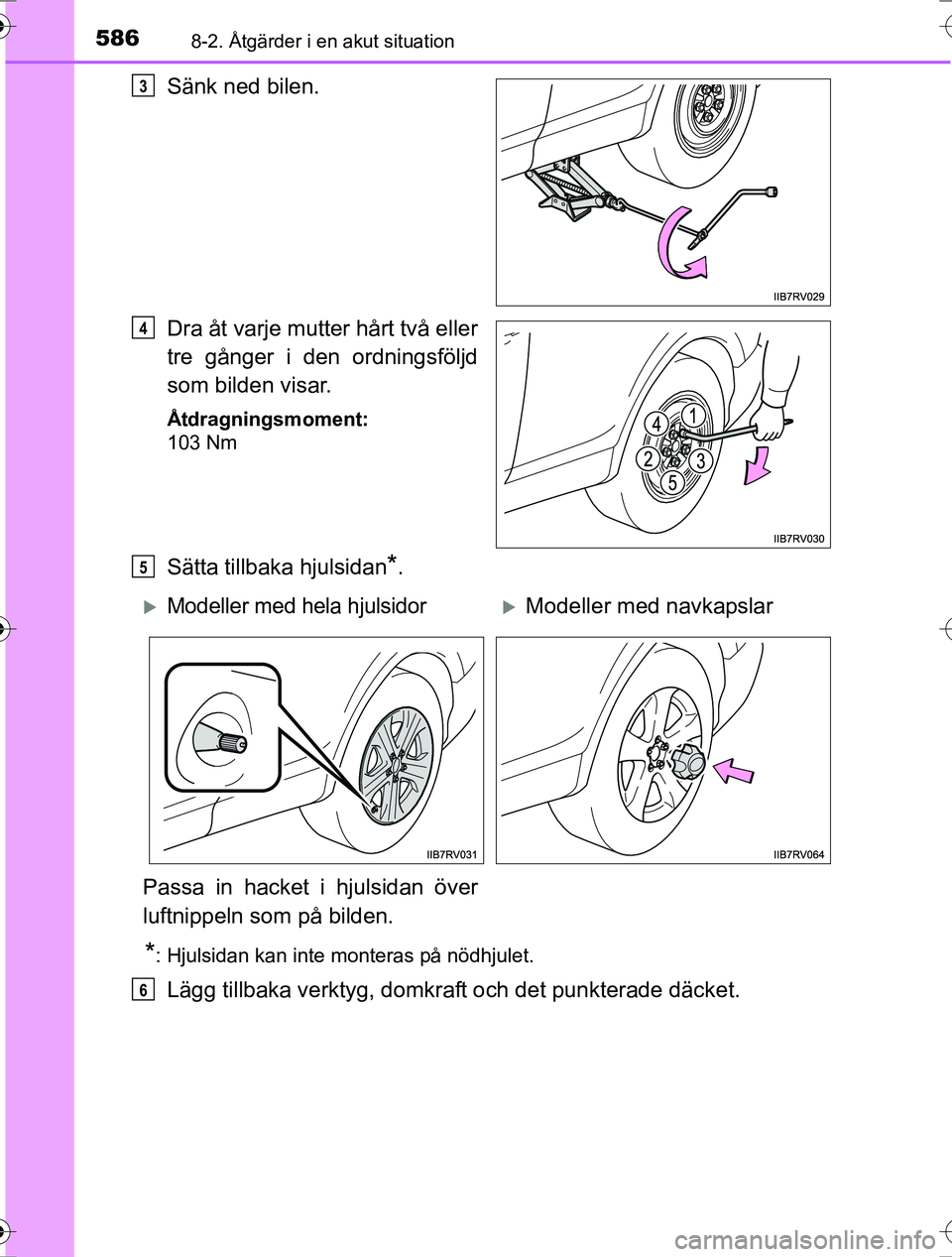

5868-2. Åtgärder i en akut situation
OM42753SE
Sänk ned bilen.
Dra åt varje mutter hårt två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
103 Nm
Sätta tillbaka hjulsidan*.
*: Hjulsidan kan inte monteras på nödhjulet.
Lägg tillbaka verktyg, domkraft och det punkterade däcket.
3
4
5
Modeller med hela hjulsidorModeller med navkapslar
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
6
OM42753SE.book Page 586 Friday, August 12, 2016 10:56 AM

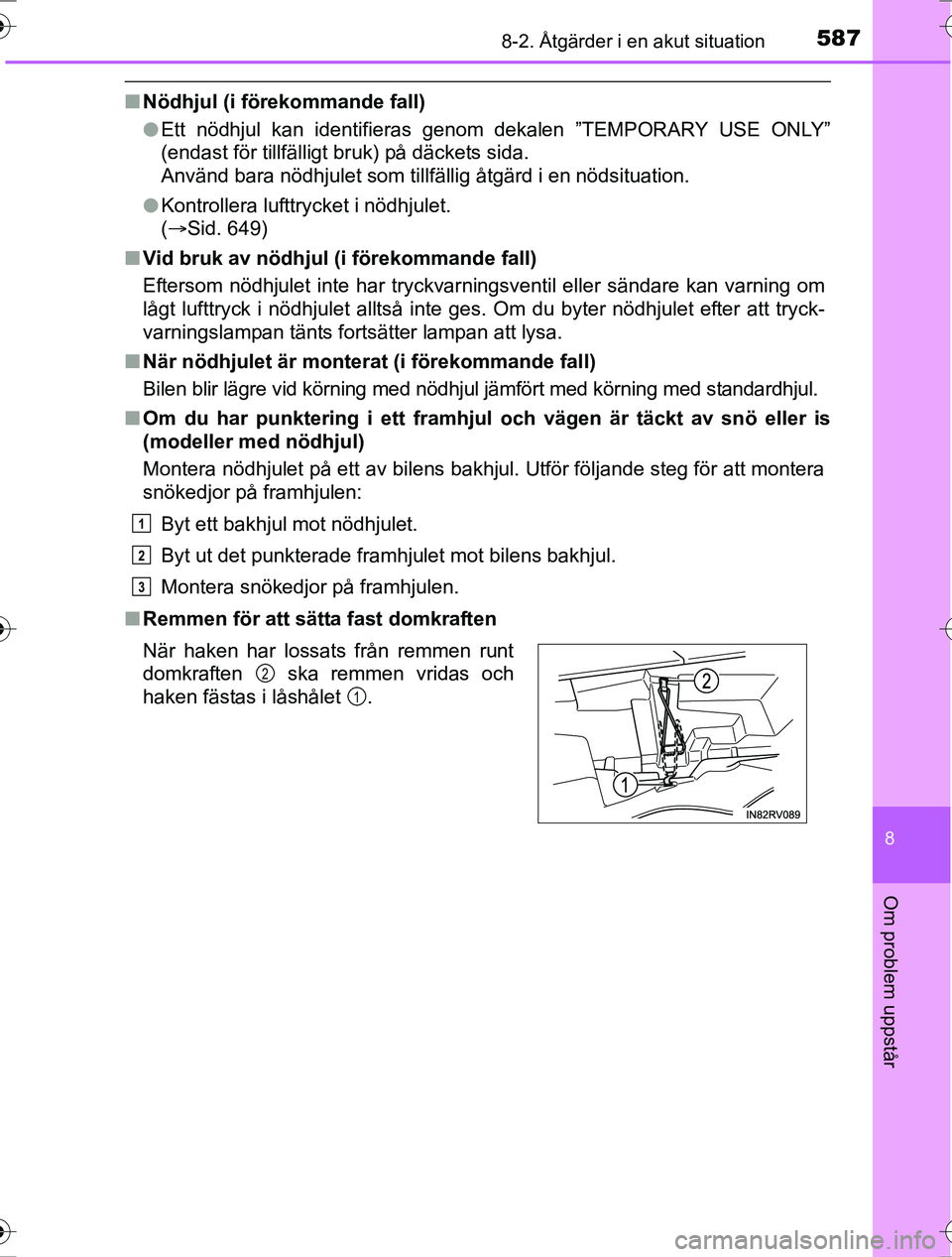

5878-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42753SE
nNödhjul (i förekommande fall)
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet.
(Sid. 649)
n Vid bruk av nödhjul (i förekommande fall)
Eftersom nödhjulet inte har tryckvarningsventil eller sändare kan varning om
lågt lufttryck i nödhjulet alltså inte ges. Om du byter nödhjulet efter att tryck-
varningslampan tänts fortsätter lampan att lysa.
n När nödhjulet är monterat (i förekommande fall)
Bilen blir lägre vid körning med nödhjul jämfört med körning med standardhjul.
n Om du har punktering i ett framhjul och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
n Remmen för att sätta fast domkraften
När haken har lossats från remmen runt
domkraften ska remmen vridas och
haken fästas i låshålet .
1
2
3
2
1
OM42753SE.book Page 587 Friday, August 12, 2016 10:56 AM

5888-2. Åtgärder i en akut situation
OM42753SE
VA R N I N G
nVid bruk av nödhjul (i förekommande fall)
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
Nedanstående system kan inte enbart utnyttjas till fullo, det kan dessutom
inverka negativt på komponenterna i drivlinan:
• Dynamic Torque Control AWD (modeller med AWD)
n Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
• VSC/Trailer Sway Control
•TRC
• Farthållare (i förekommande fall)
• Aktiv farthållare
(i förekommande fall)
•EPS
• LDA (Aktiv körfilsvarning med
styrningskontroll)
(I förekommande fall)
• PCS (aktivt krockskyddssystem)
(i förekommande fall) • Hjälpsystem vid utförskörning
(i förekommande fall)
• Backkamera (i förekommande fall)
• Toyota parkeringsassistans
(i förekommande fall)
• Toyota parkeringssensor (i förekommande fall)
• 360°-monitor (i förekommande fall)
• Navigationssystem
(i förekommande fall)
OM42753SE.book Page 588 Friday, August 12, 2016 10:56 AM

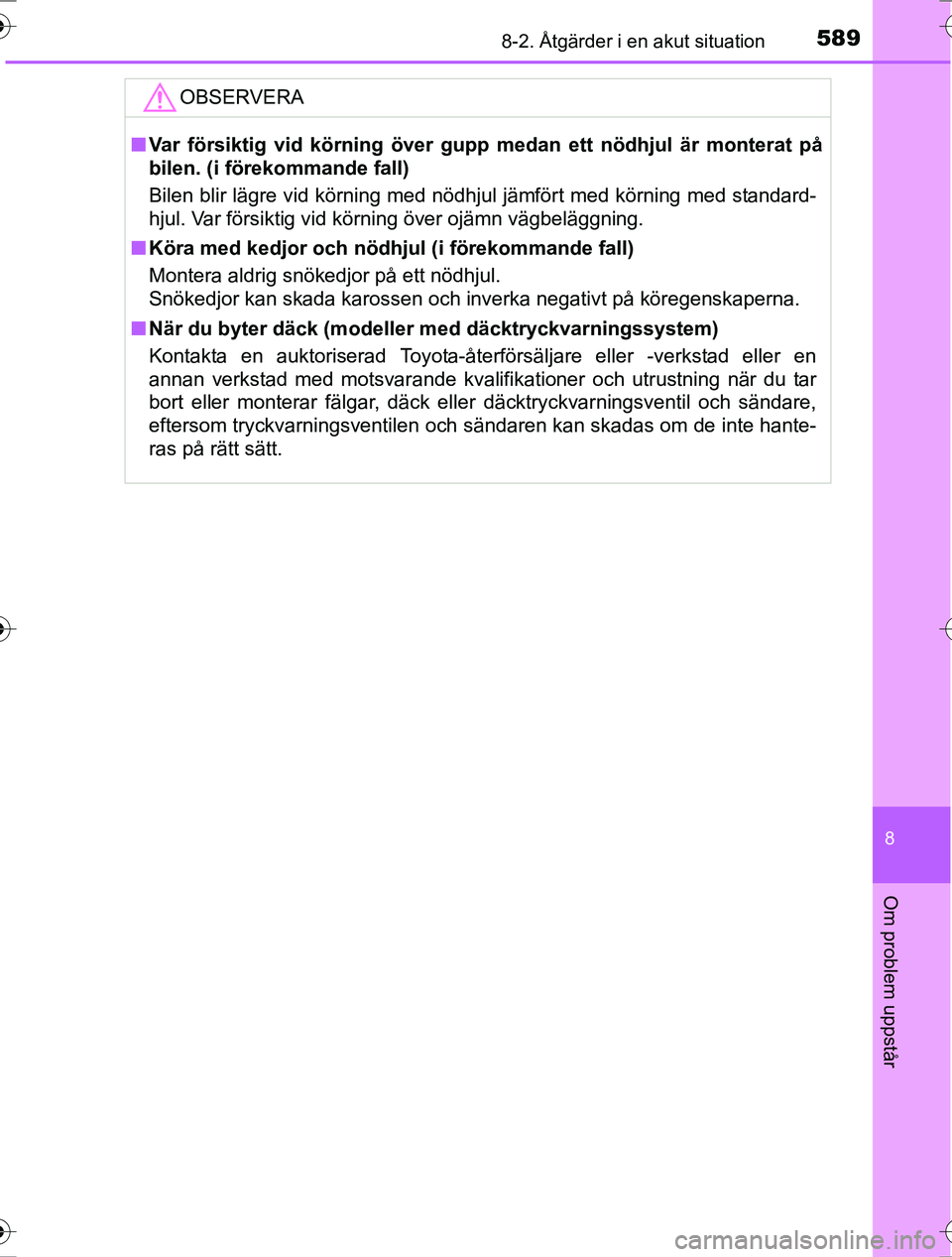

5898-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42753SE
OBSERVERA
nVar försiktig vid körning över gupp medan ett nödhjul är monterat på
bilen. (i förekommande fall)
Bilen blir lägre vid körning med nödhjul jämfört med körning med standard-
hjul. Var försiktig vid körning över ojämn vägbeläggning.
n Köra med kedjor och nödhjul (i förekommande fall)
Montera aldrig snökedjor på ett nödhjul.
Snökedjor kan skada karossen och inverka negativt på köregenskaperna.
n När du byter däck (modeller med däcktryckvarningssystem)
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller en
annan verkstad med motsvarande kvalifikationer och utrustning när du tar
bort eller monterar fälgar, däck eller däcktryckvarningsventil och sändare,
eftersom tryckvarningsventilen och sändaren kan skadas om de inte hante-
ras på rätt sätt.
OM42753SE.book Page 589 Friday, August 12, 2016 10:56 AM

5908-2. Åtgärder i en akut situation
OM42753SE

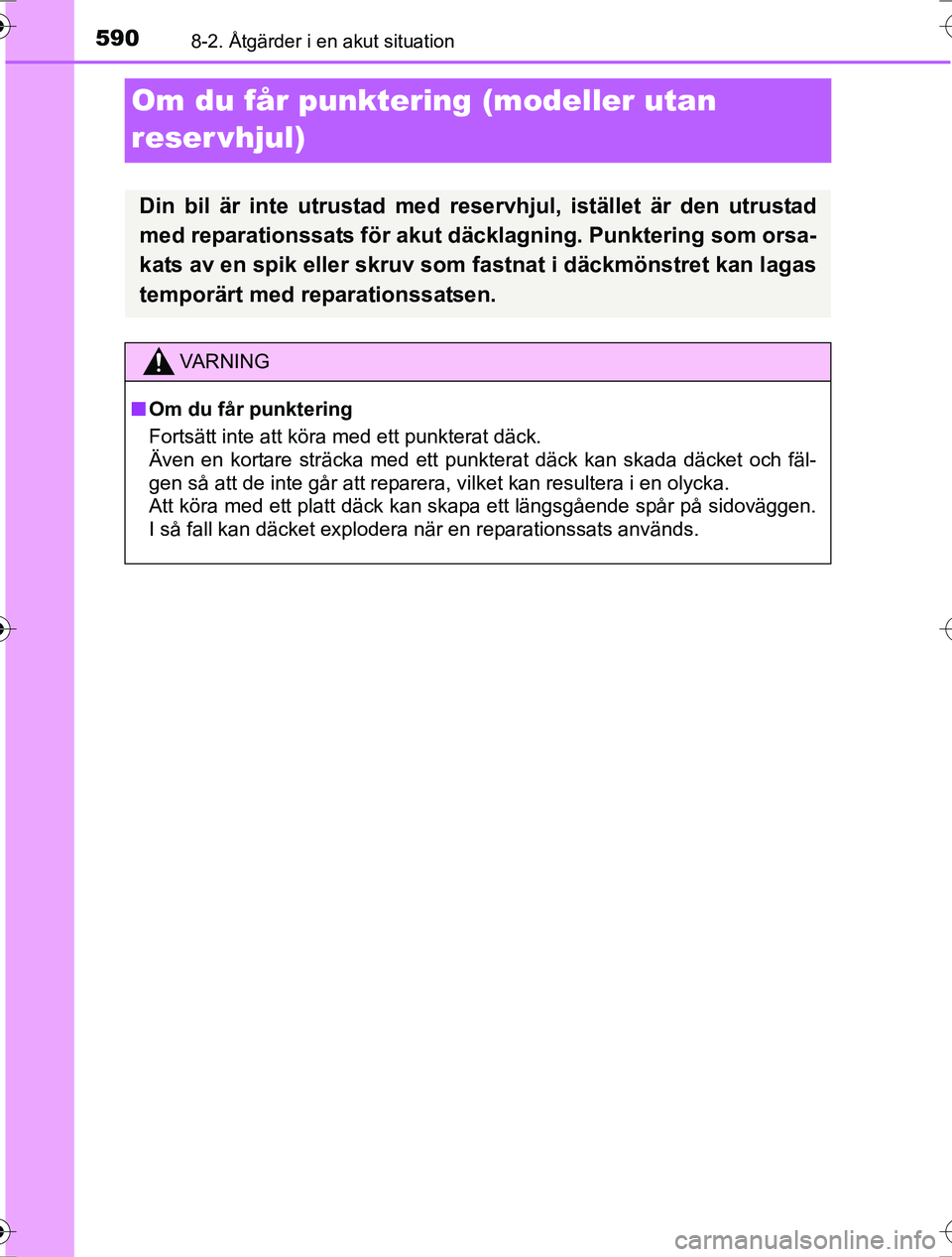

Om du får punktering (modeller utan
reser vhjul)
Din bil är inte utrustad med reservhjul, istället är den utrustad
med reparationssats för akut däcklagning. Punktering som orsa-
kats av en spik eller skruv som fastnat i däckmönstret kan lagas
temporärt med reparationssatsen.
VA R N I N G
n Om du får punktering
Fortsätt inte att köra med ett punkterat däck.
Även en kortare sträcka med ett punkterat däck kan skada däcket och fäl-
gen så att de inte går att reparera, vilket kan resultera i en olycka.
Att köra med ett platt däck kan skapa ett längsgående spår på sidoväggen.
I så fall kan däcket explodera när en reparationssats används.
