TOYOTA RAV4 2017 Bruksanvisningar (in Swedish)

6218-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42753SE

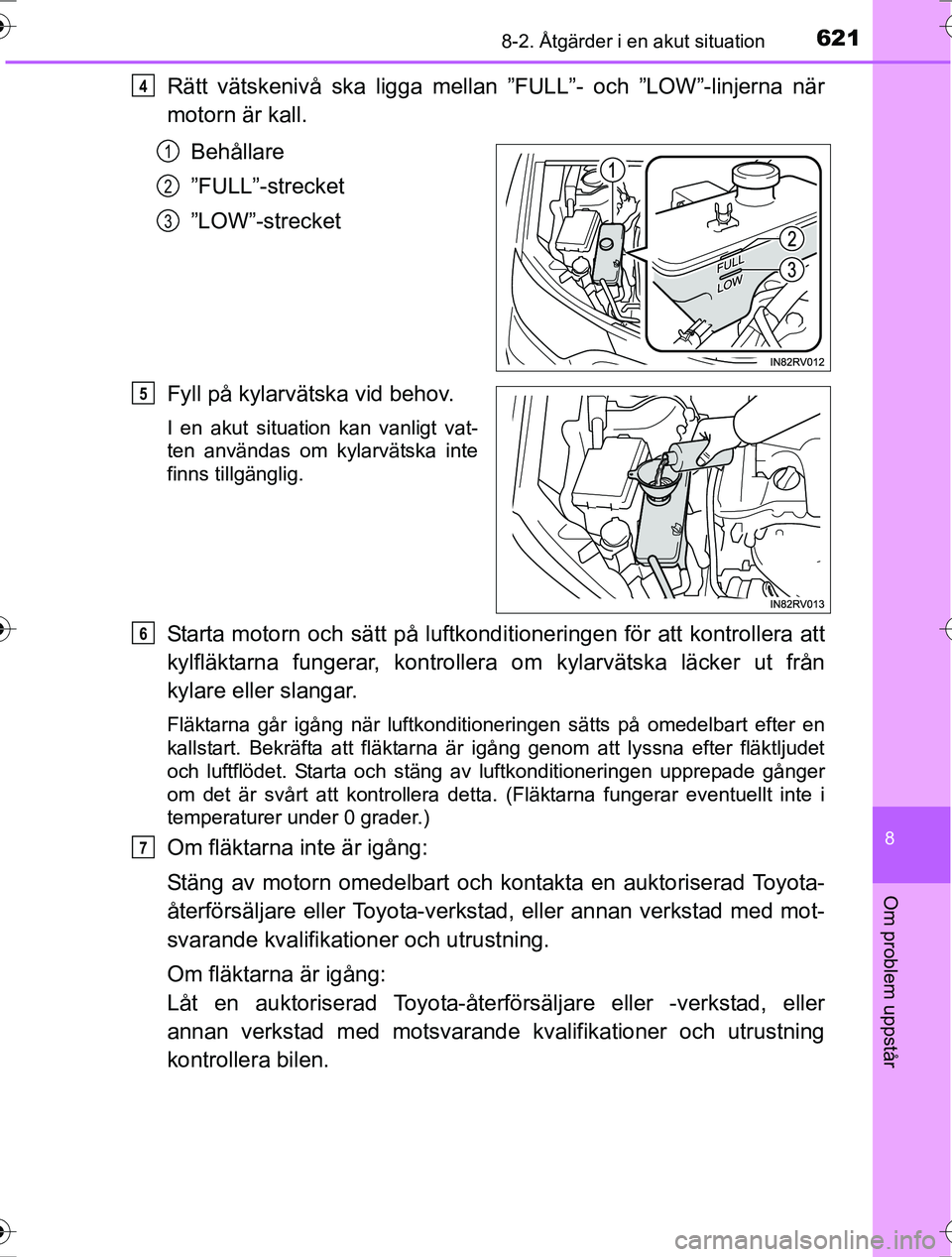

Rätt vätskenivå ska ligga mellan ”FULL”- och ”LOW”-linjerna när
motorn är kall.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vat-
ten användas om kylarvätska inte
finns tillgänglig.
Starta motorn och sätt på luftkond itioneringen för att kontrollera att
kylfläktarna fungerar, kontrollera om kylarvätska läcker ut från
kylare eller slangar.
Fläktarna går igång när luftkonditioneringen sätts på omedelbart efter en
kallstart. Bekräfta att fläktarna är igång genom att lyssna efter fläktljudet
och luftflödet. Starta och stäng av luftkonditioneringen upprepade gånger
om det är svårt att kontrollera detta. (Fläktarna fungerar eventuellt inte i
temperaturer under 0 grader.)
Om fläktarna inte är igång:
Stäng av motorn omedelbart och k ontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
Om fläktarna är igång:
Låt en auktoriserad Toyota-återförsäljare eller -verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
4
1
2
3
5
6
7
OM42753SE.book Page 621 Friday, August 12, 2016 10:56 AM

6228-2. Åtgärder i en akut situation
OM42753SE

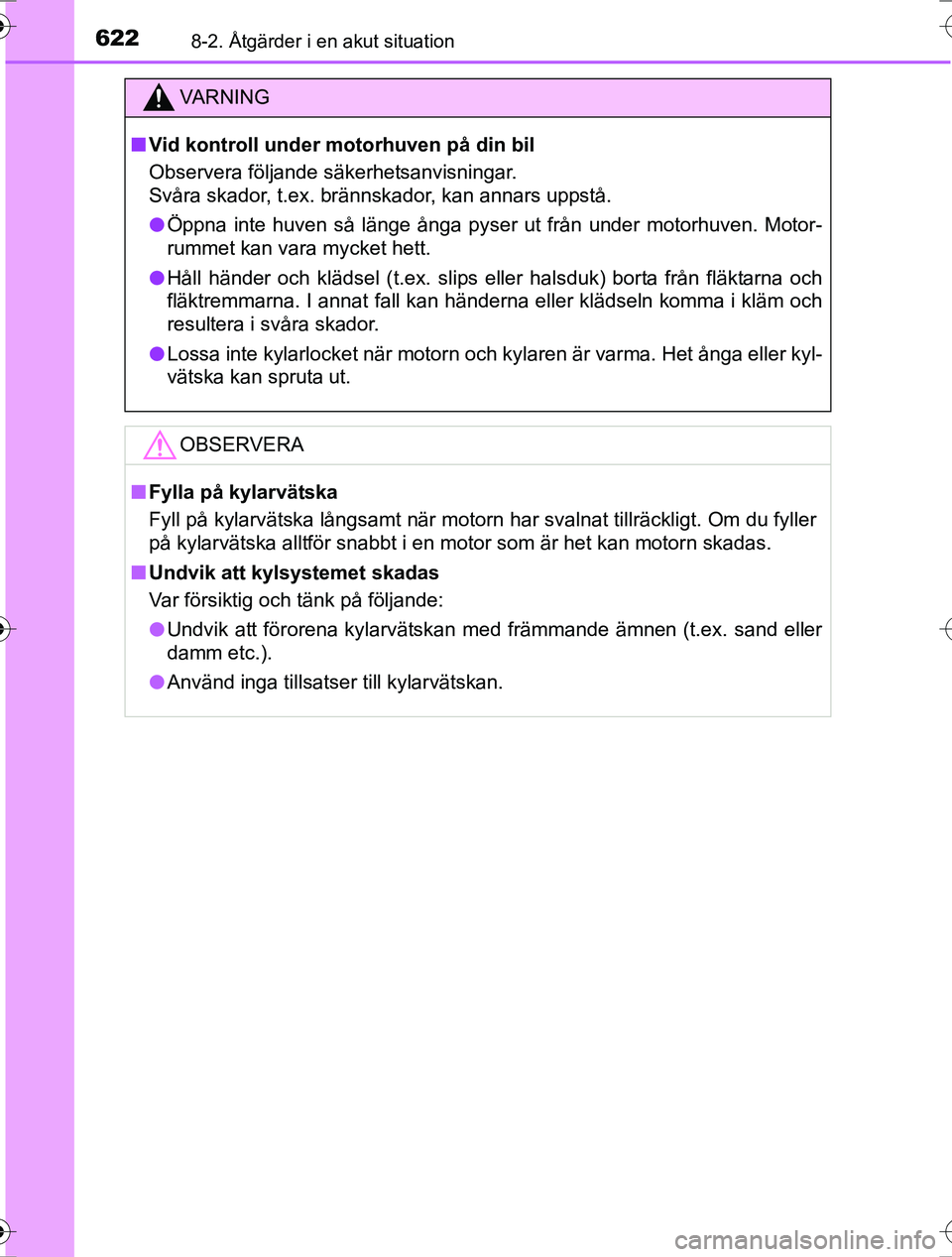

VA R N I N G
nVid kontroll under motorhuven på din bil
Observera följande säkerhetsanvisningar.
Svåra skador, t.ex. brännskador, kan annars uppstå.
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
l Håll händer och klädsel (t.ex. slips eller halsduk) borta från fläktarna och
fläktremmarna. I annat fall kan händerna eller klädseln komma i kläm och
resultera i svåra skador.
l Lossa inte kylarlocket när motorn och kylaren är varma. Het ånga eller kyl-
vätska kan spruta ut.
OBSERVERA
nFylla på kylarvätska
Fyll på kylarvätska långsamt när motorn har svalnat tillräckligt. Om du fyller
på kylarvätska alltför snabbt i en motor som är het kan motorn skadas.
n Undvik att kylsystemet skadas
Var försiktig och tänk på följande:
l Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM42753SE.book Page 622 Friday, August 12, 2016 10:56 AM

6238-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42753SE

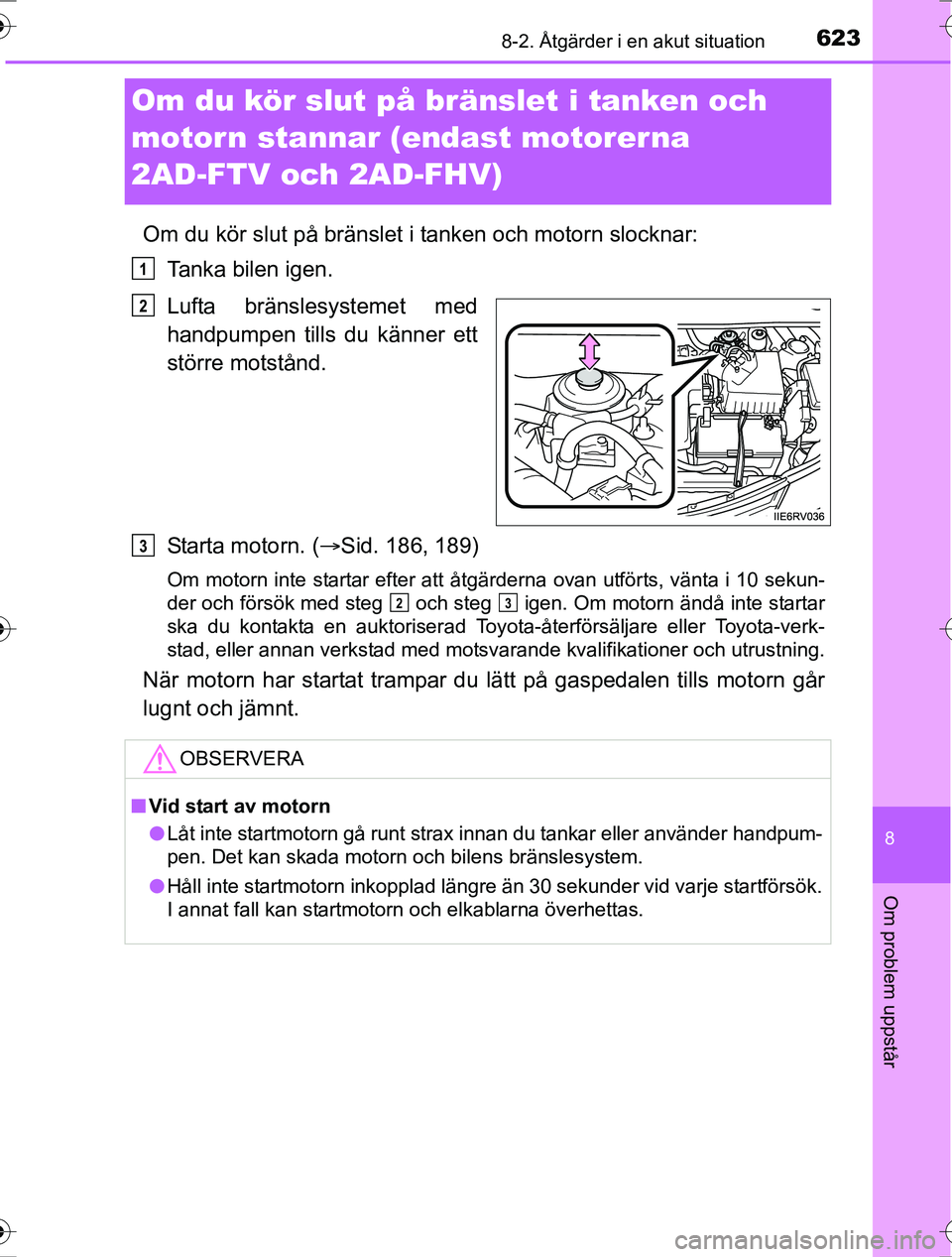

Om du kör slut på bränslet i tanken och
motorn stannar (endast motorerna
2AD-FTV och 2AD-FHV)
Om du kör slut på bränslet i tanken och motorn slocknar:Tanka bilen igen.
Lufta bränslesystemet med
handpumpen tills du känner ett
större motstånd.
Starta motorn. ( Sid. 186, 189)
Om motorn inte startar efter att åtgärderna ovan utförts, vänta i 10 sekun-
der och försök med steg och steg igen. Om motorn ändå inte startar
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
När motorn har startat trampar du lä tt på gaspedalen tills motorn går
lugnt och jämnt.
1
2
OBSERVERA
n Vid start av motorn
l Låt inte startmotorn gå runt strax innan du tankar eller använder handpum-
pen. Det kan skada motorn och bilens bränslesystem.
l Håll inte startmotorn inkopplad längre än 30 sekunder vid varje startförsök.
I annat fall kan startmotorn och elkablarna överhettas.
3
23
OM42753SE.book Page 623 Friday, August 12, 2016 10:56 AM

6248-2. Åtgärder i en akut situation
OM42753SE

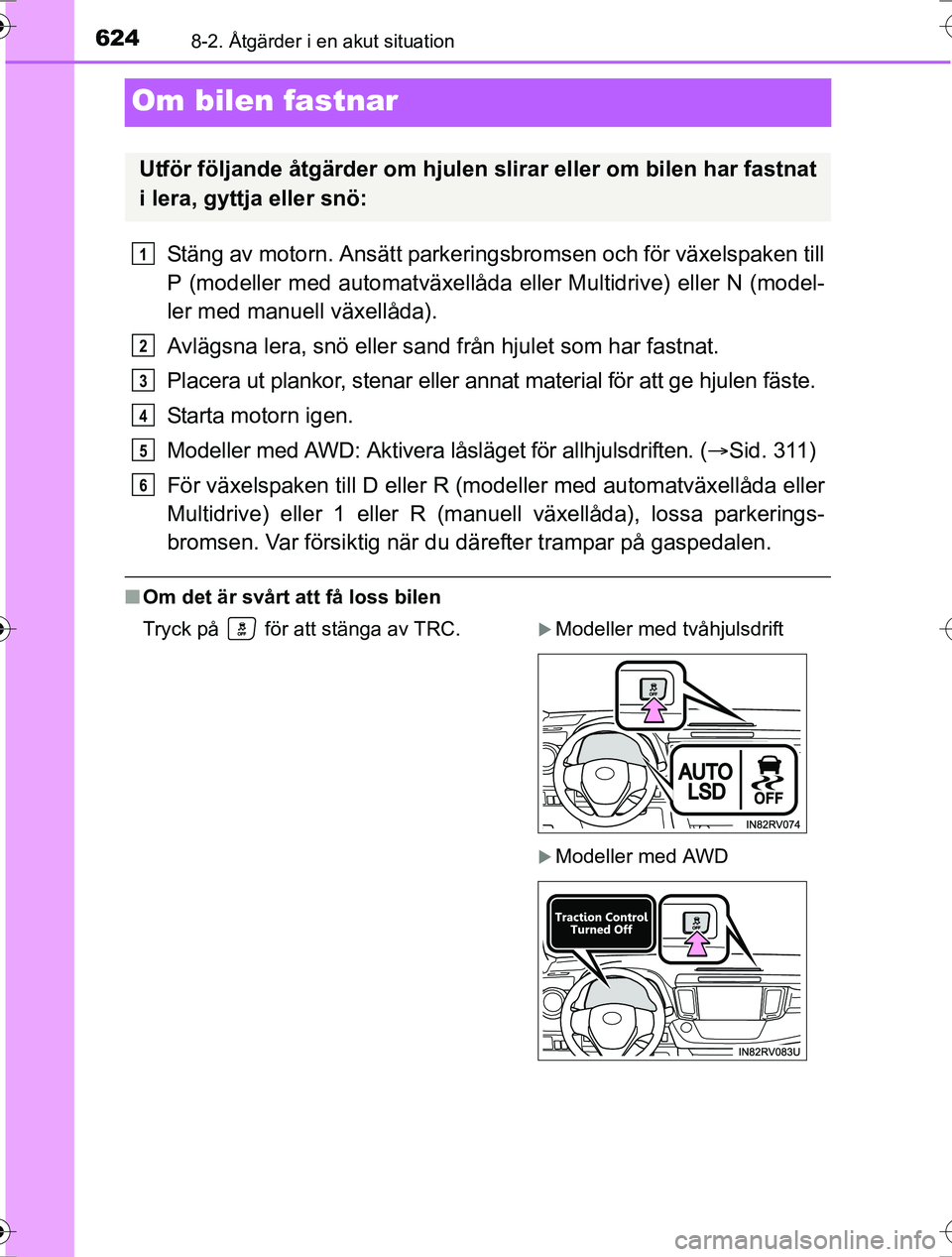

Om bilen fastnar
Stäng av motorn. Ansätt parkeringsbromsen och för växelspaken till
P (modeller med automatväxellåda eller Multidrive) eller N (model-
ler med manuell växellåda).
Avlägsna lera, snö eller sand från hjulet som har fastnat.
Placera ut plankor, stenar eller annat material för att ge hjulen fäste.
Starta motorn igen.
Modeller med AWD: Aktivera låsläget för allhjulsdriften. (Sid. 311)
För växelspaken till D eller R (mode ller med automatväxellåda eller
Multidrive) eller 1 eller R (manuell växellåda), lossa parkerings-
bromsen. Var försiktig när du därefter trampar på gaspedalen.
n Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.Modeller med tvåhjulsdrift
Modeller med AWD
1
2
3
4
5
6
OM42753SE.book Page 624 Friday, August 12, 2016 10:56 AM

6258-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42753SE

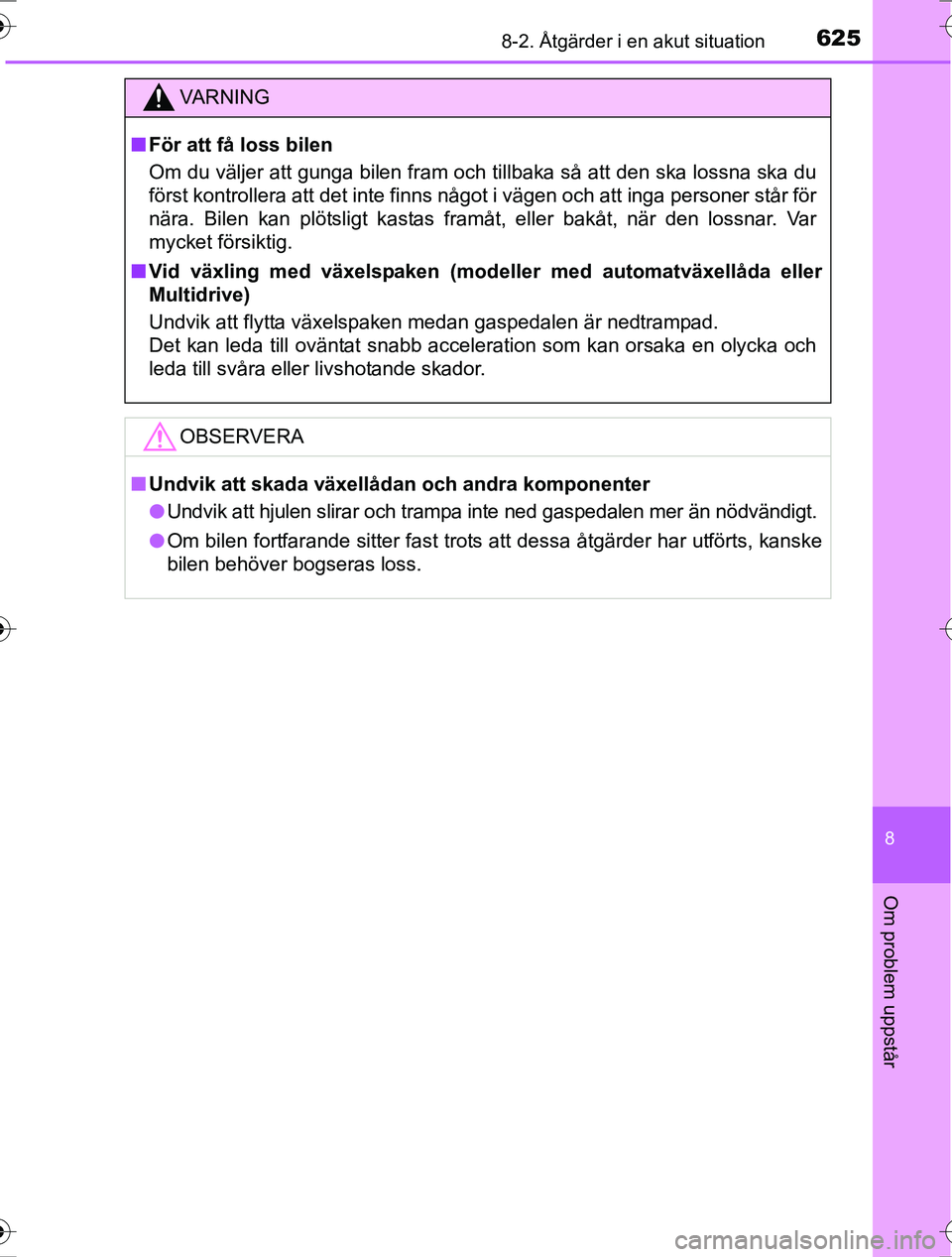

VA R N I N G
nFör att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling med växelspaken (modeller med automatväxellåda eller
Multidrive)
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellåda n och andra komponenter
l Undvik att hjulen slirar och trampa inte ned gaspedalen mer än nödvändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM42753SE.book Page 625 Friday, August 12, 2016 10:56 AM

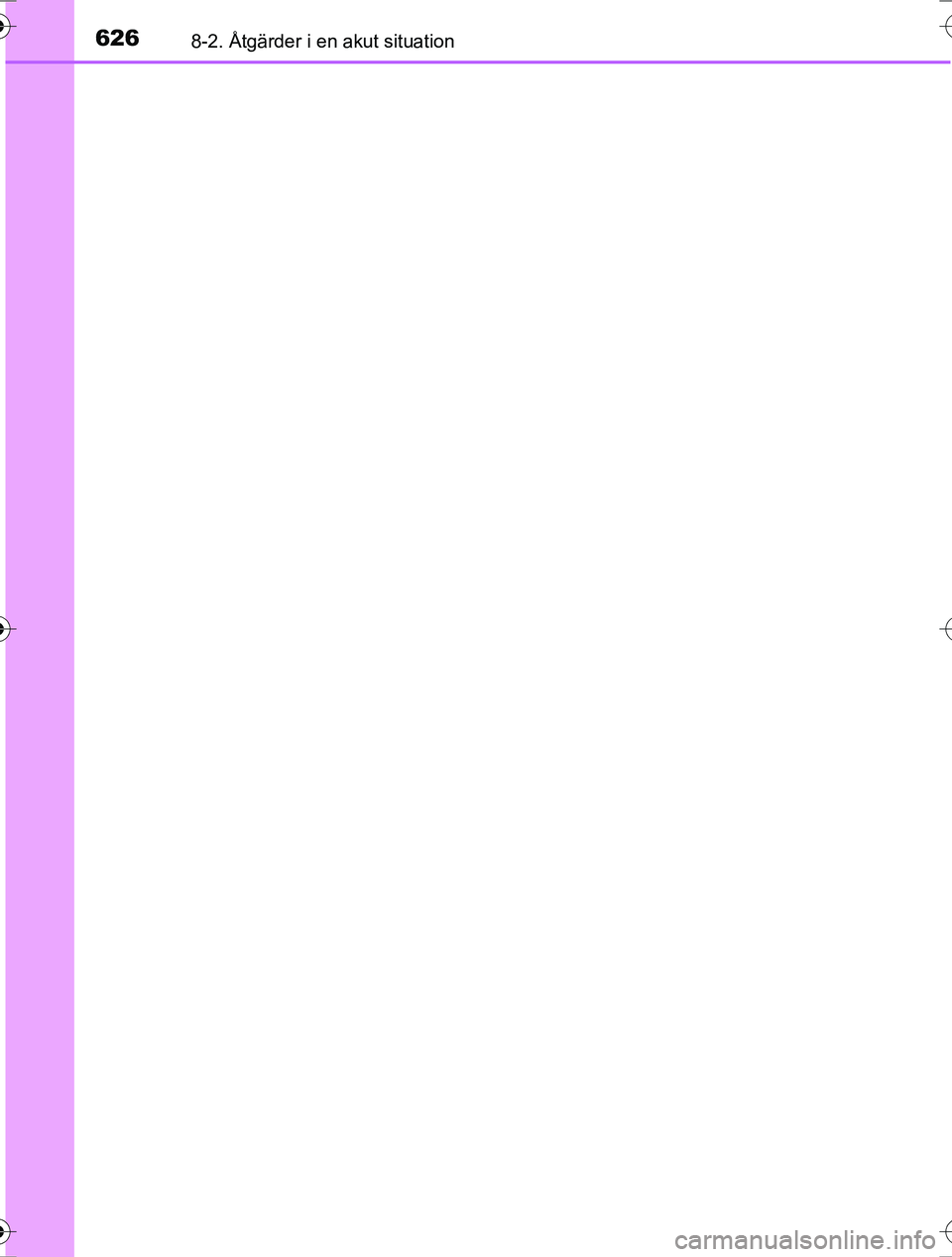

6268-2. Åtgärder i en akut situation
OM42753SE
OM42753SE.book Page 626 Friday, August 12, 2016 10:56 AM

627

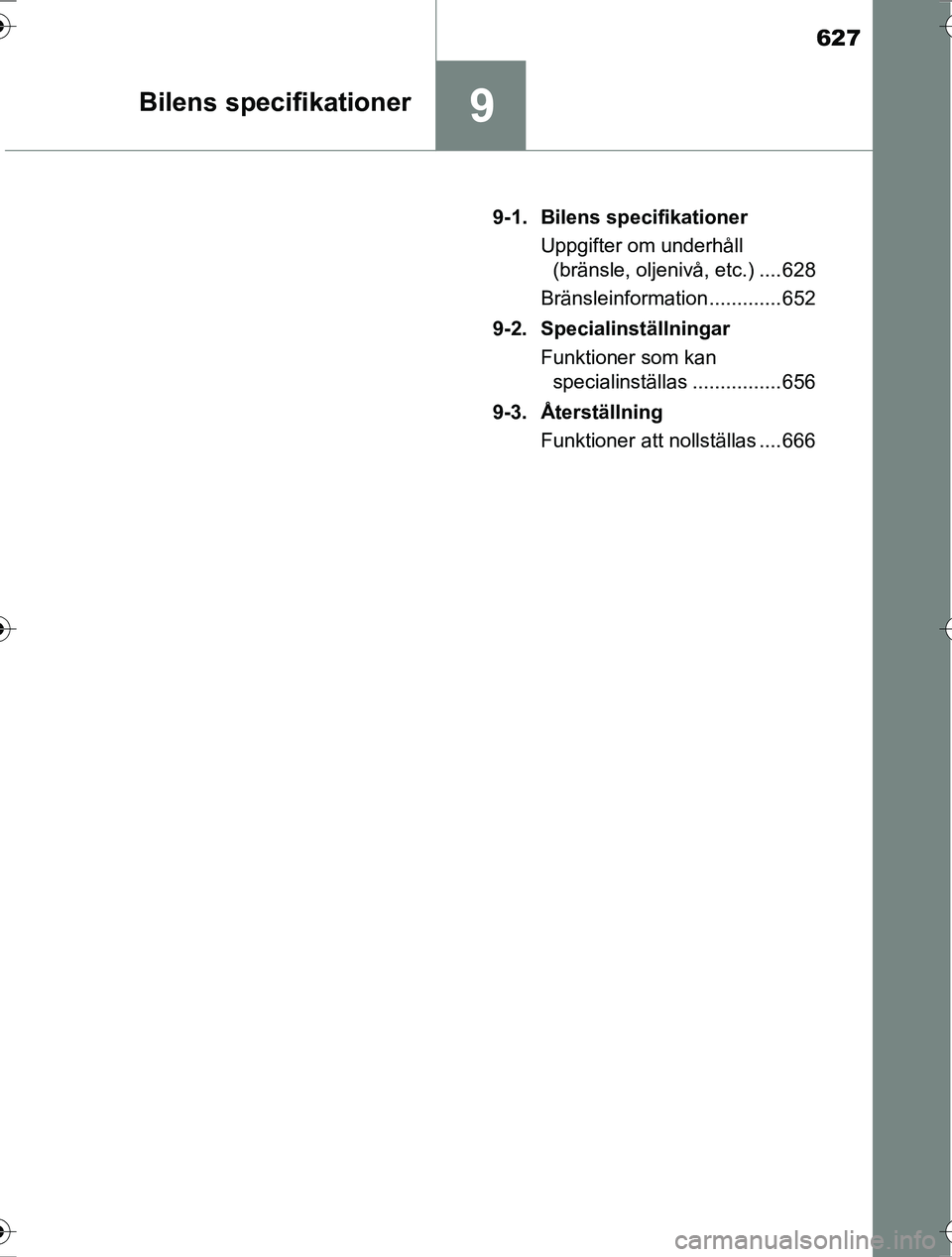

9Bilens specifikationer
OM42753SE9-1. Bilens specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 628
Bränsleinformation ............. 652
9-2. Specialinställningar Funktioner som kan specialinställas ................ 656
9-3. Återställning Funktioner att nollställas .... 666
OM42753SE.book Page 627 Friday, August 12, 2016 10:56 AM

6289-1. Bilens specifikationer
OM42753SE

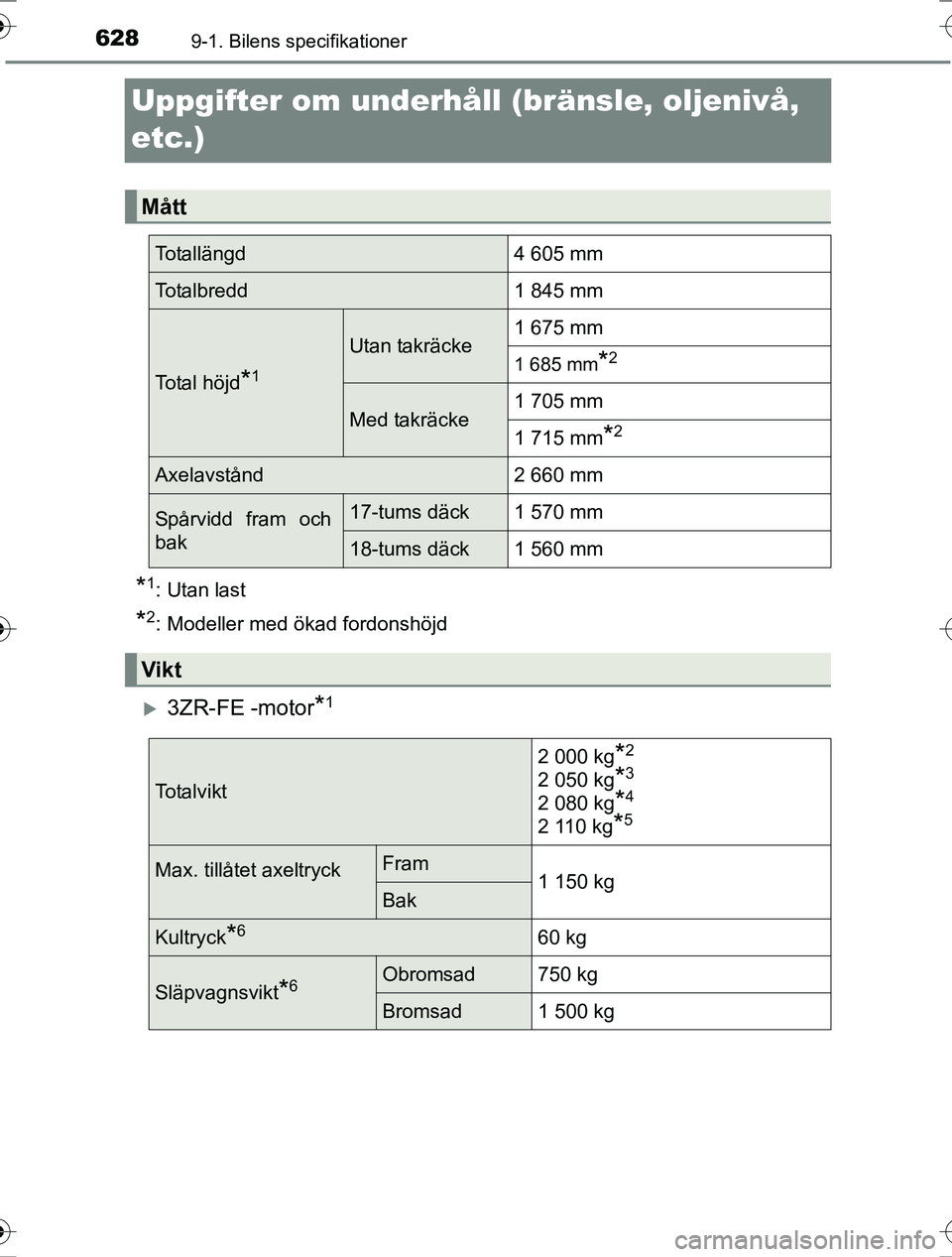

Uppgifter om underhåll (bränsle, oljenivå,
etc.)
*1: Utan last
*2: Modeller med ökad fordonshöjd
3ZR-FE -motor*1
Mått
Totallängd4 605 mm
Totalbredd1 845 mm
Total höjd*1
Utan takräcke1 675 mm
1 685 mm*2
Med takräcke1 705 mm
1 715 mm*2
Axelavstånd2 660 mm
Spårvidd fram och
bak17-tums däck1 570 mm
18-tums däck1 560 mm
Vikt
To t a l v i k t
2 000 kg*2
2 050 kg*3
2 080 kg*4
2 110 kg*5
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*660 kg
Släpvagnsvikt*6Obromsad750 kg
Bromsad1 500 kg
OM42753SE.book Page 628 Friday, August 12, 2016 10:56 AM

6299-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer

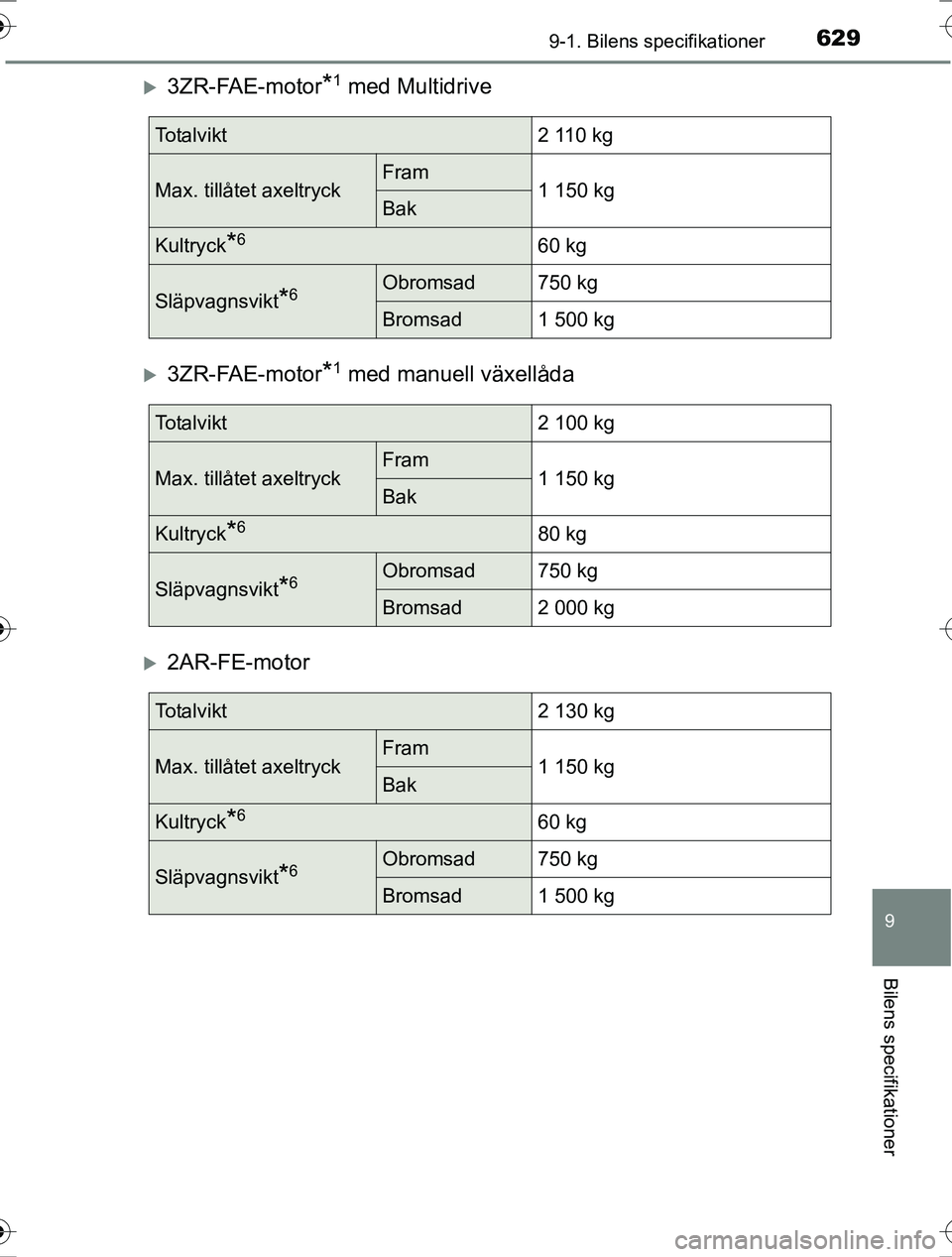

3ZR-FAE-motor*1 med Multidrive
3ZR-FAE-motor*1 med manuell växellåda
2AR-FE-motor
To t a l v i k t2 110 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*660 kg
Släpvagnsvikt*6Obromsad750 kg
Bromsad1 500 kg
To t a l v i k t2 100 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*680 kg
Släpvagnsvikt*6Obromsad750 kg
Bromsad2 000 kg
To t a l v i k t2 130 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*660 kg
Släpvagnsvikt*6Obromsad750 kg
Bromsad1 500 kg
OM42753SE.book Page 629 Friday, August 12, 2016 10:56 AM

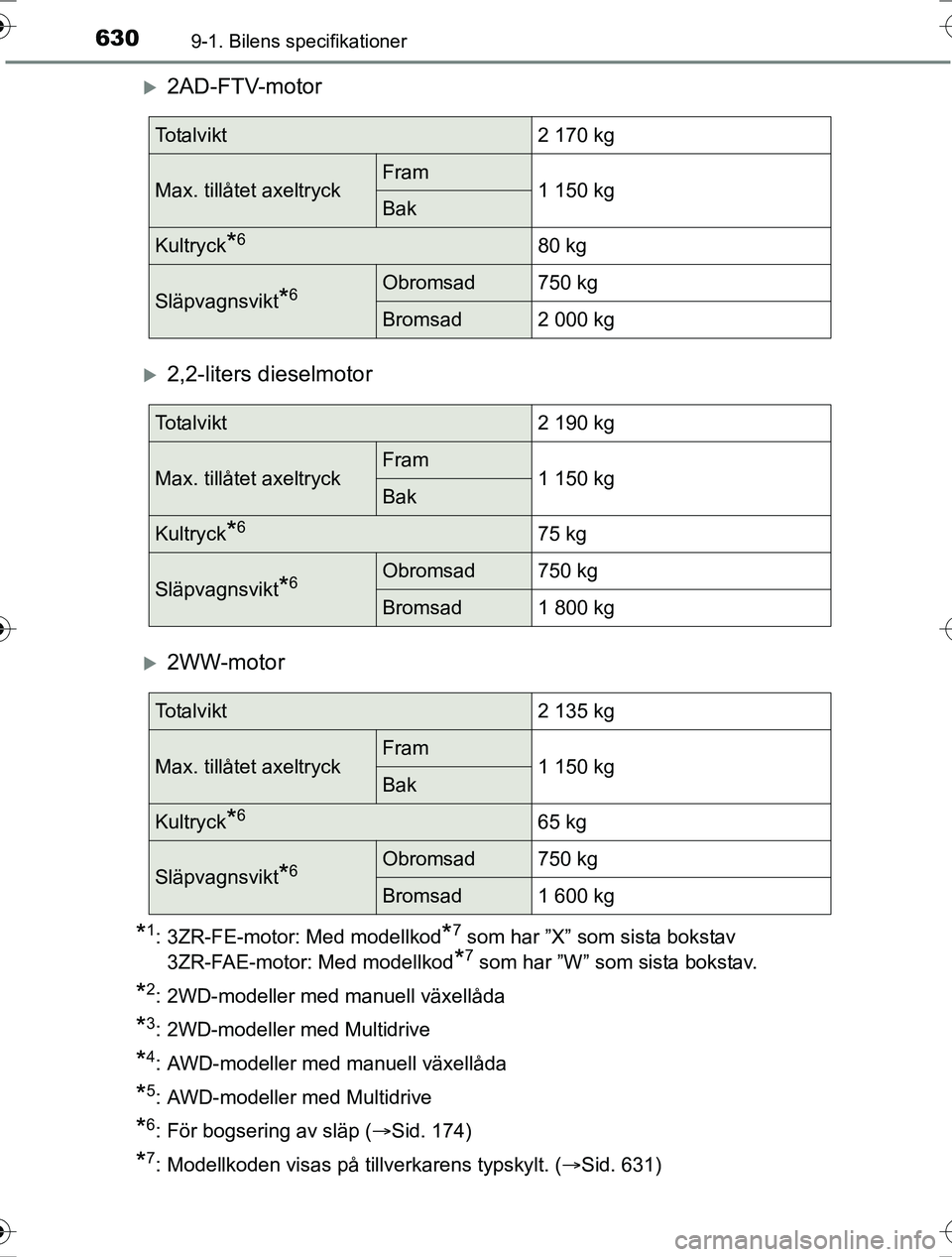

6309-1. Bilens specifikationer
OM42753SE
2AD-FTV-motor
2,2-liters dieselmotor
2WW-motor
*1: 3ZR-FE-motor: Med modellkod*7 som har ”X” som sista bokstav
3ZR-FAE-motor: Med modellkod
*7 som har ”W” som sista bokstav.
*2: 2WD-modeller med manuell växellåda
*3: 2WD-modeller med Multidrive
*4: AWD-modeller med manuell växellåda
*5: AWD-modeller med Multidrive
*6: För bogsering av släp ( Sid. 174)
*7: Modellkoden visas på tillverkarens typskylt. ( Sid. 631)
To t a l v i k t2 170 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*680 kg
Släpvagnsvikt*6Obromsad750 kg
Bromsad2 000 kg
To t a l v i k t2 190 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*675 kg
Släpvagnsvikt*6Obromsad750 kg
Bromsad1 800 kg
To t a l v i k t2 135 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*665 kg
Släpvagnsvikt*6Obromsad750 kg
Bromsad1 600 kg
OM42753SE.book Page 630 Friday, August 12, 2016 10:56 AM
