TOYOTA RAV4 2017 Bruksanvisningar (in Swedish)

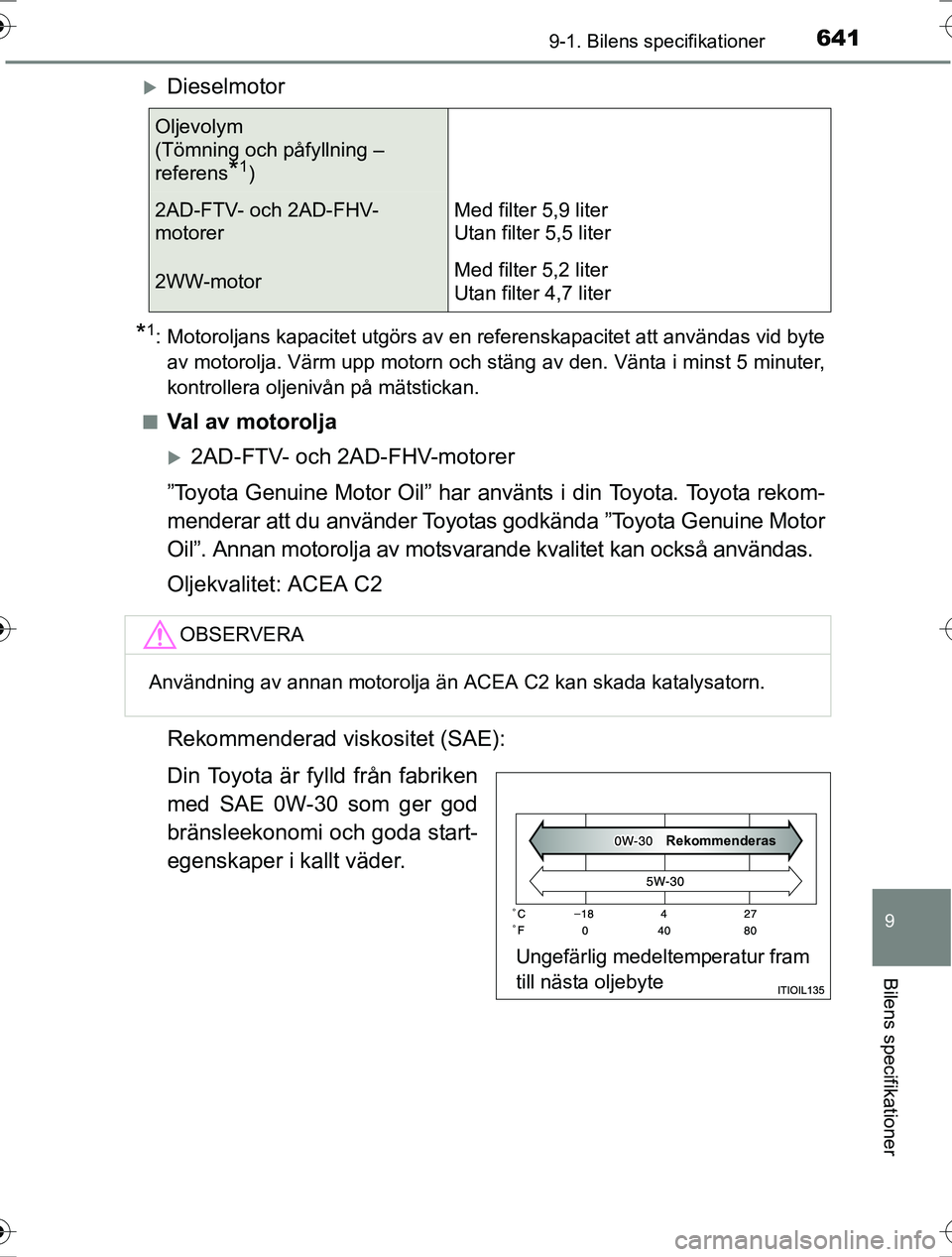

6419-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer
Dieselmotor
*1: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
2AD-FTV- och 2AD-FHV-motorer
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet: ACEA C2
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-30 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Oljevolym
(Tömning och påfyllning –
referens
*1)
2AD-FTV- och 2AD-FHV-
motorerMed filter 5,9 liter
Utan filter 5,5 liter
2WW-motorMed filter 5,2 liter
Utan filter 4,7 liter
OBSERVERA
Användning av annan motorolja än ACEA C2 kan skada katalysatorn.
Rekommenderas
Ungefärlig medeltemperatur fram
till nästa oljebyte
OM42753SE.book Page 641 Friday, August 12, 2016 10:56 AM

6429-1. Bilens specifikationer
OM42753SE
Oljeviskositet (0W-30 beskrivs här som exempel):• 0W i 0W-30 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 30 i 0W-30 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
2WW-motor
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvarande kvalitet kan också användas.
Toyota rekommenderar ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 2WW engine”.
Alternativa oljor:
Information om alternativa godkända oljor kan lämnas från en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
samhet med motsvarande kvalifikationer och utrustning. Användning
av andra motoroljor än ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 2WW engine” eller andra av de godkända motorol-
jorna kan orsaka skador på motorn.
Om godkända motoroljor inte finns tillgängliga kan upp till 1 liter av
ACEA C3-oljor användas. Endast viskositeterna 0W-30, 5W-30,
0W-40, 5W-40 är tillåtna.
OBSERVERA
n Undvika skada på motorn
l Användning av andra motoroljor än ”Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy for 2WW engine” eller andra godkända motoroljor
kan orsaka skador på motorn.
l Om godkända motoroljor inte finns tillgängliga kan upp till 1 liter av följan-
de oljor användas: ACEA C3-oljor.
Bekräfta att viskositetsgraden är SAE 0W-40, 0W-30, 5W-40 eller 5W30.
Andra viskositeter kan skada motorn.
OM42753SE.book Page 642 Friday, August 12, 2016 10:56 AM

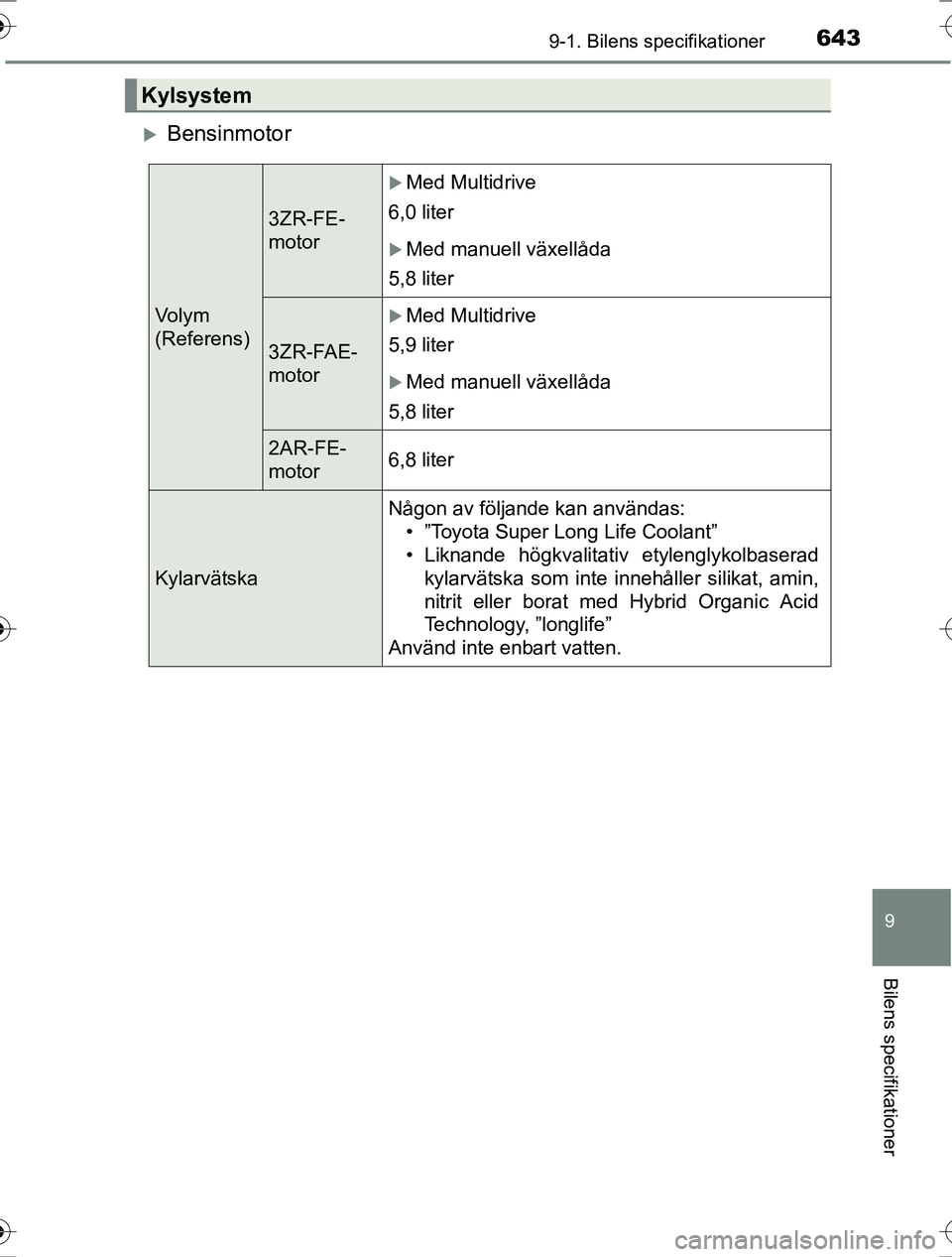

6439-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer
Bensinmotor
Kylsystem
Vo l y m
(Referens)
3ZR-FE-
motor
Med Multidrive
6,0 liter
Med manuell växellåda
5,8 liter
3ZR-FAE-
motor
Med Multidrive
5,9 liter
Med manuell växellåda
5,8 liter
2AR-FE-
motor6,8 liter
Kylarvätska
Någon av följande kan användas: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaseradkylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid
Technology, ”longlife”
Använd inte enbart vatten.
OM42753SE.book Page 643 Friday, August 12, 2016 10:56 AM

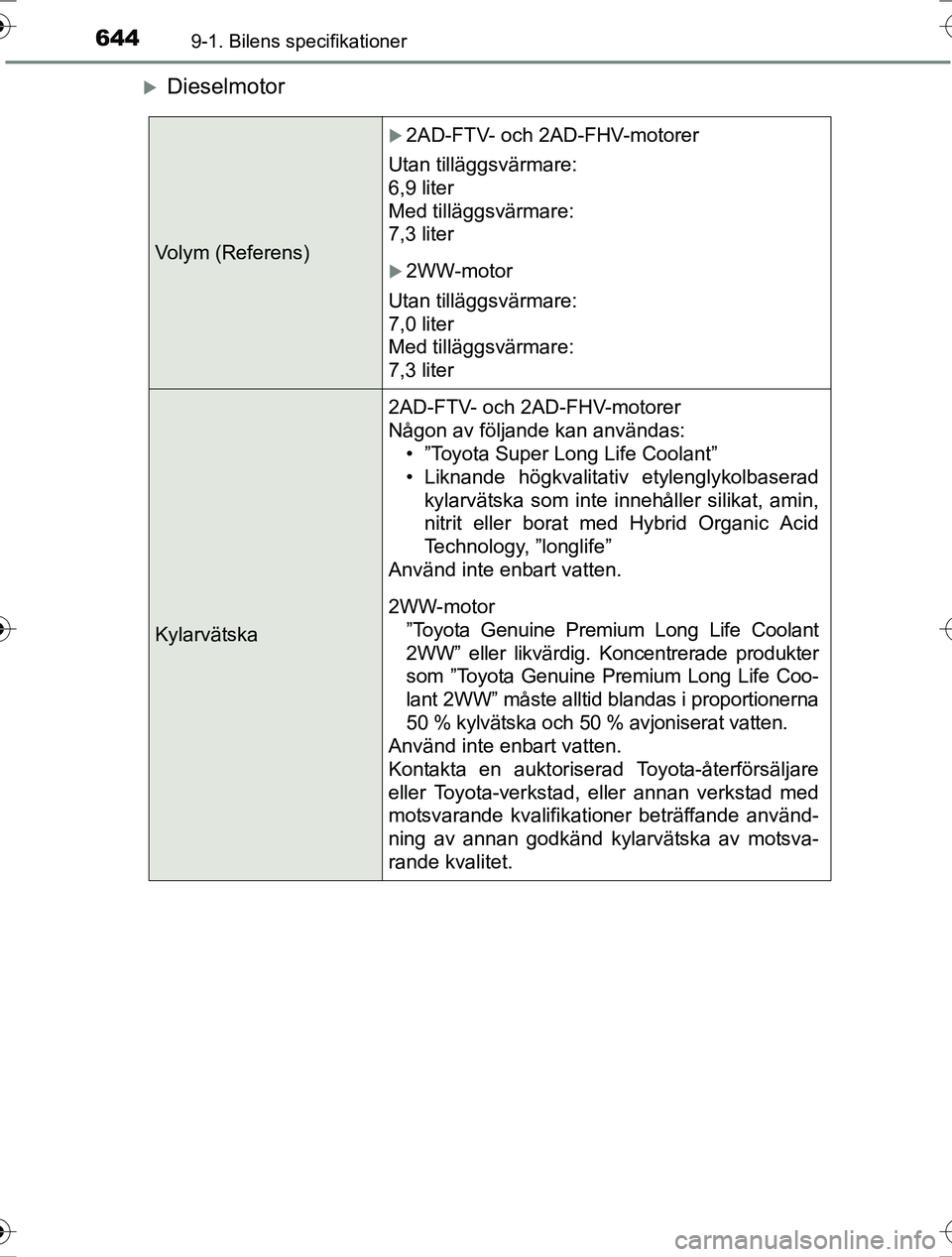

6449-1. Bilens specifikationer
OM42753SE
Dieselmotor
Volym (Referens)
2AD-FTV- och 2AD-FHV-motorer
Utan tilläggsvärmare:
6,9 liter
Med tilläggsvärmare:
7,3 liter
2WW-motor
Utan tilläggsvärmare:
7,0 liter
Med tilläggsvärmare:
7,3 liter
Kylarvätska
2AD-FTV- och 2AD-FHV-motorer
Någon av följande kan användas: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid
Technology, ”longlife”
Använd inte enbart vatten.
2WW-motor ”Toyota Genuine Premium Long Life Coolant
2WW” eller likvärdig. Koncentrerade produkter
som ”Toyota Genuine Premium Long Life Coo-
lant 2WW” måste alltid blandas i proportionerna
50 % kylvätska och 50 % avjoniserat vatten.
Använd inte enbart vatten.
Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer beträffande använd-
ning av annan godkänd kylarvätska av motsva-
rande kvalitet.
OM42753SE.book Page 644 Friday, August 12, 2016 10:56 AM

6459-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer
Motorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” från
fabriken.
Använd Toyotas godkända ”Toyota Genuine Differential Gear Oil”, eller likvär-
dig olja som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Tändsystem (endast bensinmotorer)
Tändstift
Fabrikat3ZR-FE- och 3ZR-FAE-motorer
DENSO SC20HR11, SC16HR11
2AR-FE-motor
DENSO SK16HR11
Elektrodavstånd1,1 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
Batteri
Elektrolytens densitet vid
20 C1,250 eller högre
Laddströmstyrka
Snabbladdning
NormalladdningMax 15 A
Max 5 A
Bakre differential (Modeller med AWD)
Oljevolym0,5 liter
Oljetyp och viskositetToyota Genuine Differential Gear Oil LT
75W-85 GL-5 eller motsvarande
OM42753SE.book Page 645 Friday, August 12, 2016 10:56 AM

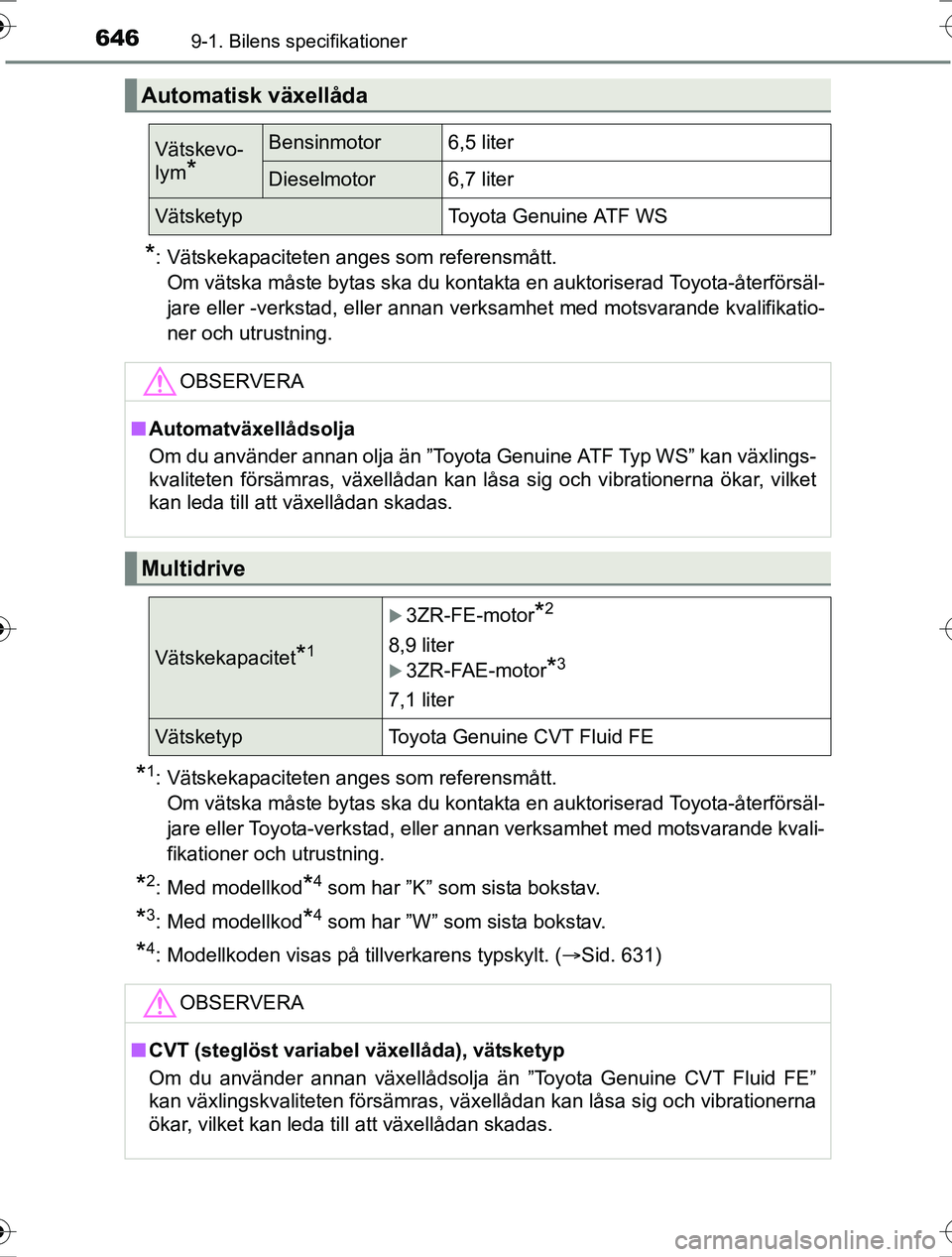

6469-1. Bilens specifikationer
OM42753SE
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller -verkstad, eller annan verksamhet med motsvarande kvalifikatio-
ner och utrustning.
*1: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
*2: Med modellkod*4 som har ”K” som sista bokstav.
*3: Med modellkod*4 som har ”W” som sista bokstav.
*4: Modellkoden visas på tillverkarens typskylt. ( Sid. 631)
Automatisk växellåda
Vätskevo-
lym
*
Bensinmotor6,5 liter
Dieselmotor6,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
nAutomatväxellådsolja
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
Multidrive
Vätskekapacitet*1
3ZR-FE-motor*2
8,9 liter
3ZR-FAE-motor*3
7,1 liter
VätsketypToyota Genuine CVT Fluid FE
OBSERVERA
nCVT (steglöst variabel växellåda), vätsketyp
Om du använder annan växellådsolja än ”Toyota Genuine CVT Fluid FE”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
OM42753SE.book Page 646 Friday, August 12, 2016 10:56 AM

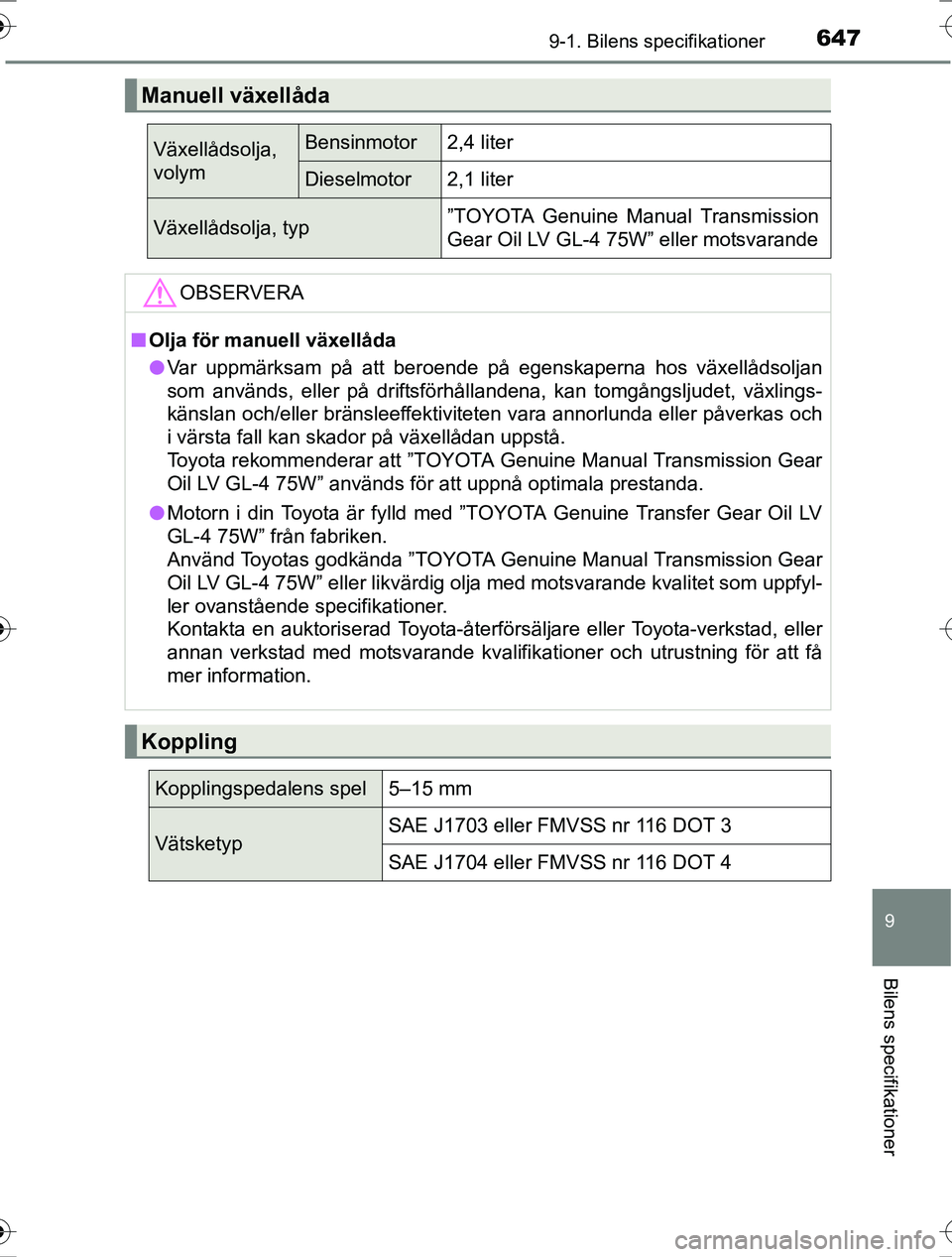

6479-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer
Manuell växellåda
Växellådsolja,
volymBensinmotor2,4 liter
Dieselmotor2,1 liter
Växellådsolja, typ”TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” eller motsvarande
OBSERVERA
nOlja för manuell växellåda
l Var uppmärksam på att beroende på egenskaperna hos växellådsoljan
som används, eller på driftsförhållandena, kan tomgångsljudet, växlings-
känslan och/eller bränsleeffektiviteten vara annorlunda eller påverkas och
i värsta fall kan skador på växellådan uppstå.
Toyota rekommenderar att ”TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” används för att uppnå optimala prestanda.
l Motorn i din Toyota är fylld med ”TOYOTA Genuine Transfer Gear Oil LV
GL-4 75W” från fabriken.
Använd Toyotas godkända ”TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” eller likvärdig olja med motsvarande kvalitet som uppfyl-
ler ovanstående specifikationer.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för att få
mer information.
Koppling
Kopplingspedalens spel5–15 mm
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
OM42753SE.book Page 647 Friday, August 12, 2016 10:56 AM

6489-1. Bilens specifikationer
OM42753SEMotorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” från
fabriken.
Använd Toyotas godkända ”Toyota Genuine Differential Gear Oil”, eller likvär-
dig olja som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
*1: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 490 N och
motorn är igång.
*2: Parkeringsbromsens rörelse när spaken dras upp med kraften 200 N.
Fördelningsväxellåda (modeller med AWD)
Oljevolym0,45 liter
Oljetyp och viskositetToyota Genuine Differential Gear Oil LT
75W-85 GL-5 eller motsvarande
Bromsar
Pedalavstånd till golvet*1Min. 94 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*26–8 hack
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelMindre än 30 mm
OM42753SE.book Page 648 Friday, August 12, 2016 10:56 AM

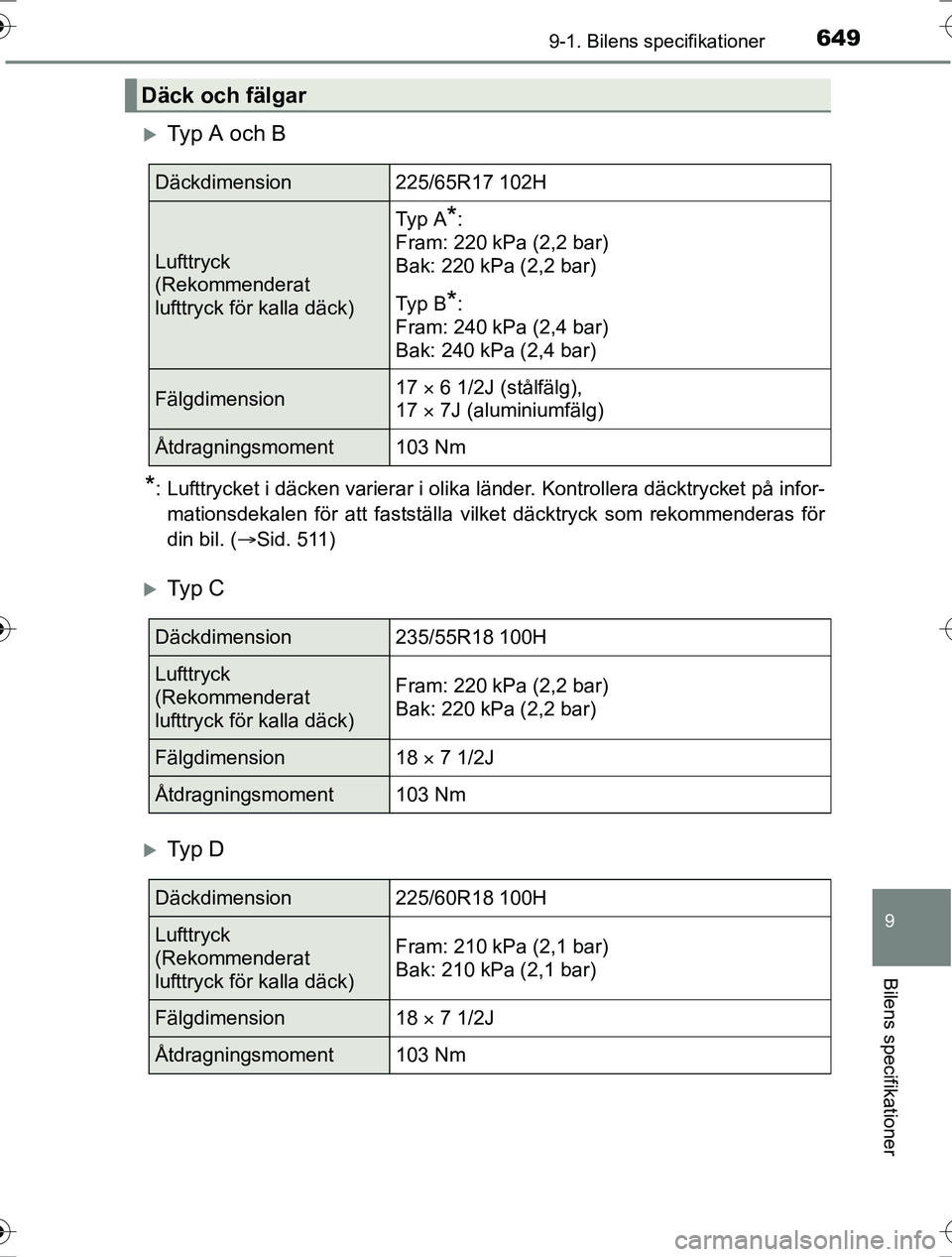

6499-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer
Typ A och B
*: Lufttrycket i däcken varierar i olika länder. Kontrollera däcktrycket på infor-mationsdekalen för att fastställa vilket däcktryck som rekommenderas för
din bil. ( Sid. 511)
Ty p C
Ty p D
Däck och fälgar
Däckdimension225/65R17 102H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Ty p A*:
Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Ty p B
*:
Fram: 240 kPa (2,4 bar)
Bak: 240 kPa (2,4 bar)
Fälgdimension17  6 1/2J (stålfälg),
17  7J (aluminiumfälg)
Åtdragningsmoment103 Nm
Däckdimension235/55R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Fälgdimension18  7 1/2J
Åtdragningsmoment103 Nm
Däckdimension225/60R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 210 kPa (2,1 bar)
Bak: 210 kPa (2,1 bar)
Fälgdimension18  7 1/2J
Åtdragningsmoment103 Nm
OM42753SE.book Page 649 Friday, August 12, 2016 10:56 AM

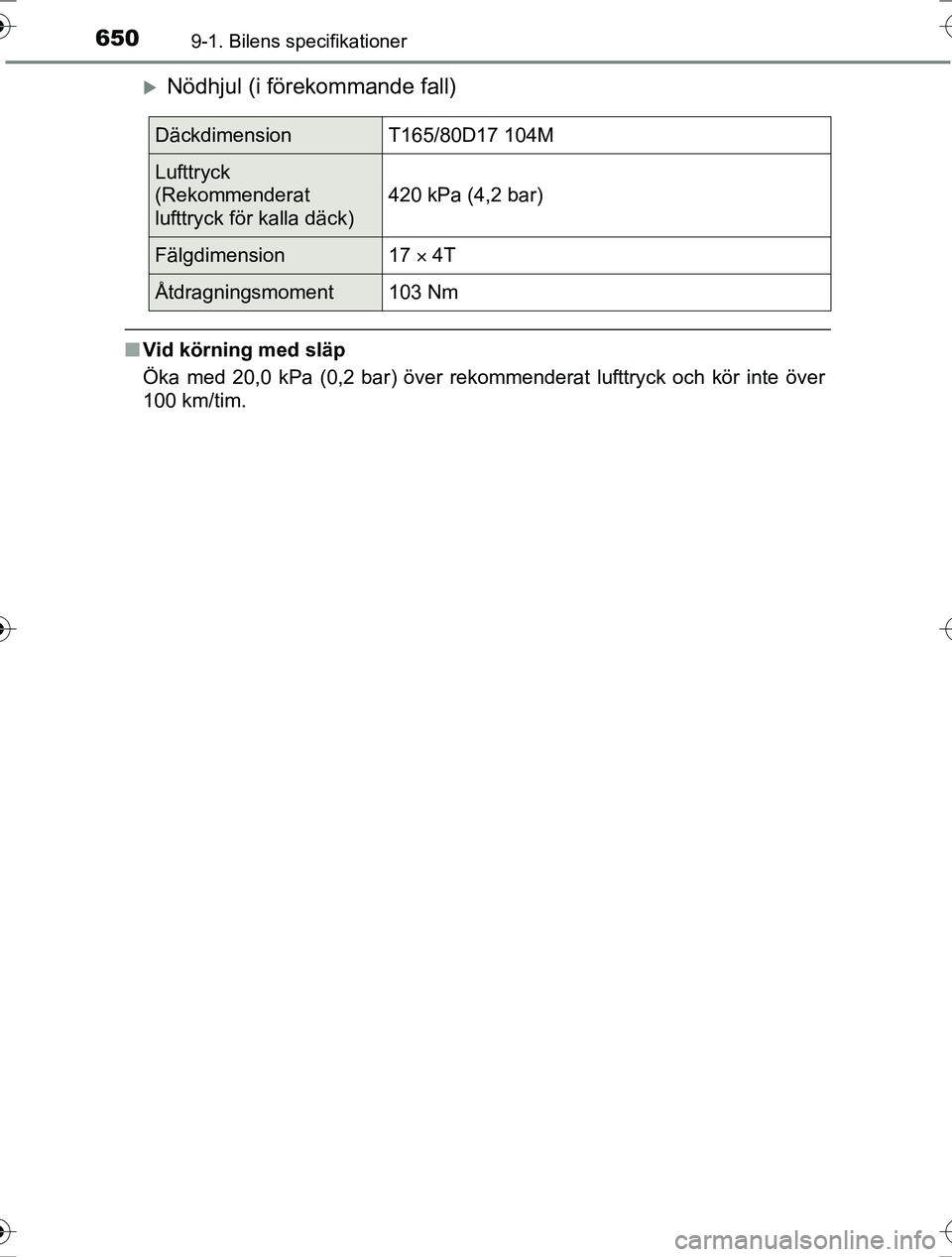

6509-1. Bilens specifikationer
OM42753SE
Nödhjul (i förekommande fall)
nVid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
DäckdimensionT165/80D17 104M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17  4T
Åtdragningsmoment103 Nm
OM42753SE.book Page 650 Friday, August 12, 2016 10:56 AM
