6319-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer

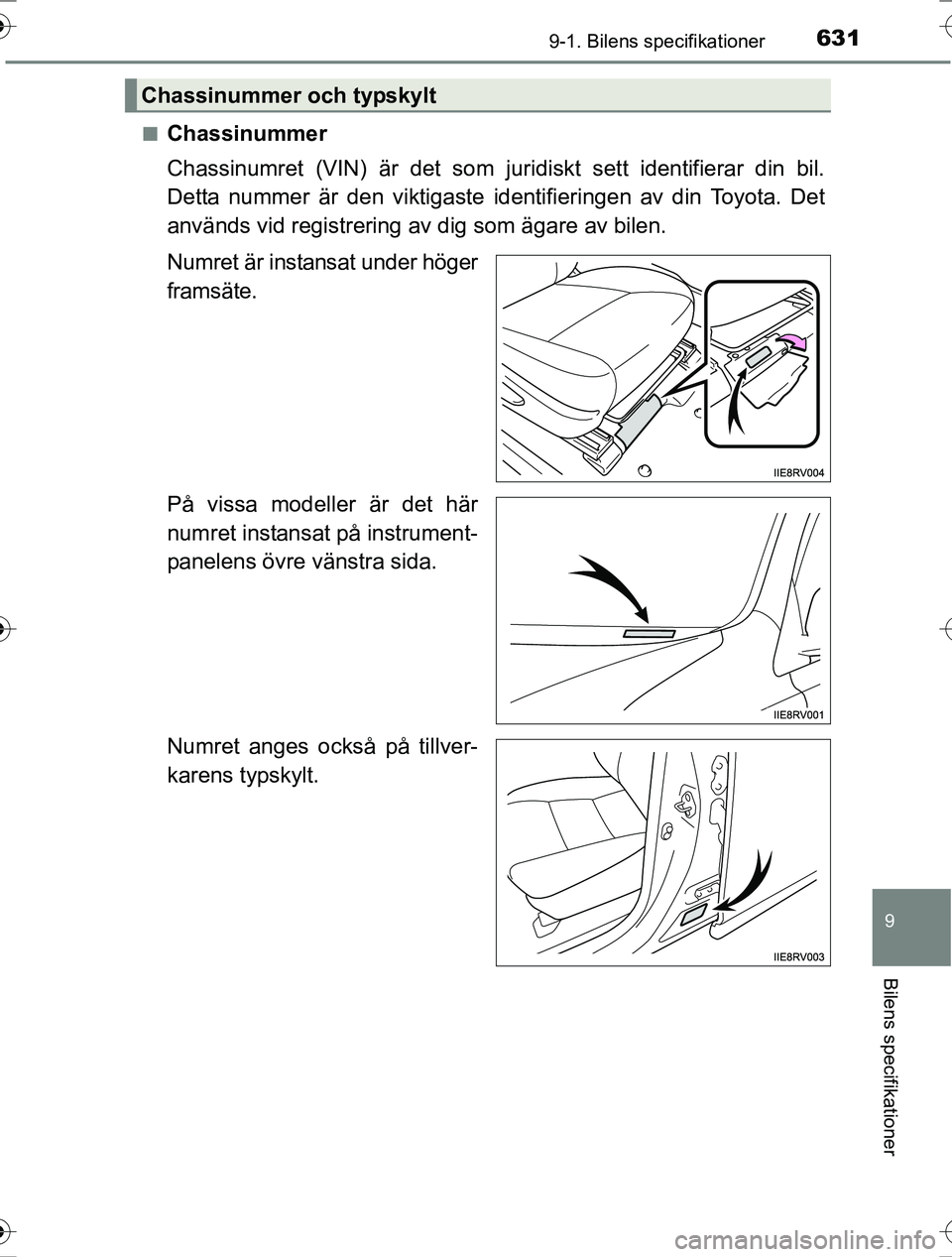

nChassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat under höger
framsäte.
På vissa modeller är det här
numret instansat på instrument-
panelens övre vänstra sida.
Numret anges också på tillver-
karens typskylt.
Chassinummer och typskylt
OM42753SE.book Page 631 Friday, August 12, 2016 10:56 AM

6329-1. Bilens specifikationer
OM42753SEn

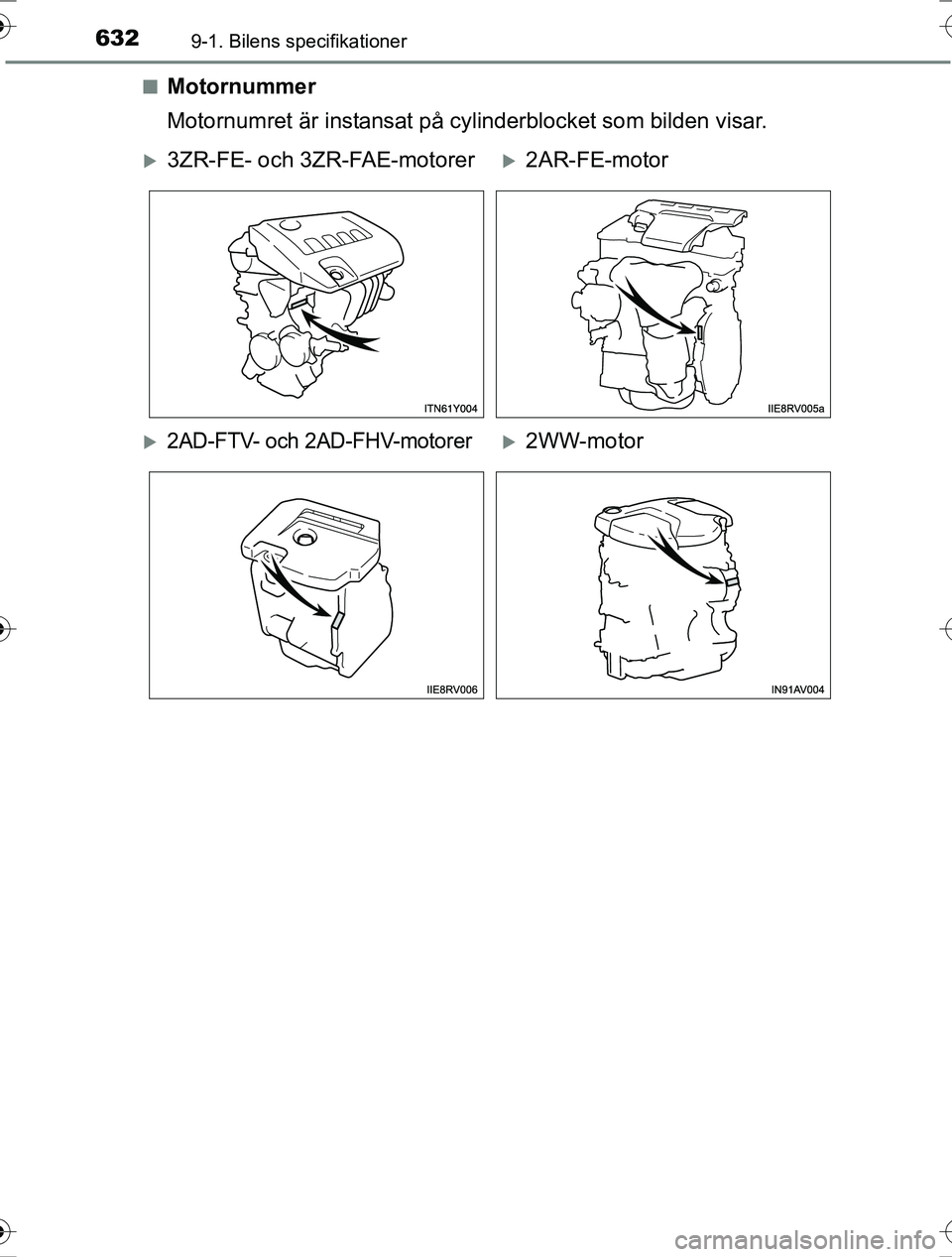

Motornummer
Motornumret är instansat på cylinderblocket som bilden visar.
3ZR-FE- och 3ZR-FAE-motorer2AR-FE-motor
2AD-FTV- och 2AD-FHV-motorer2WW-motor
OM42753SE.book Page 632 Friday, August 12, 2016 10:56 AM

6339-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer

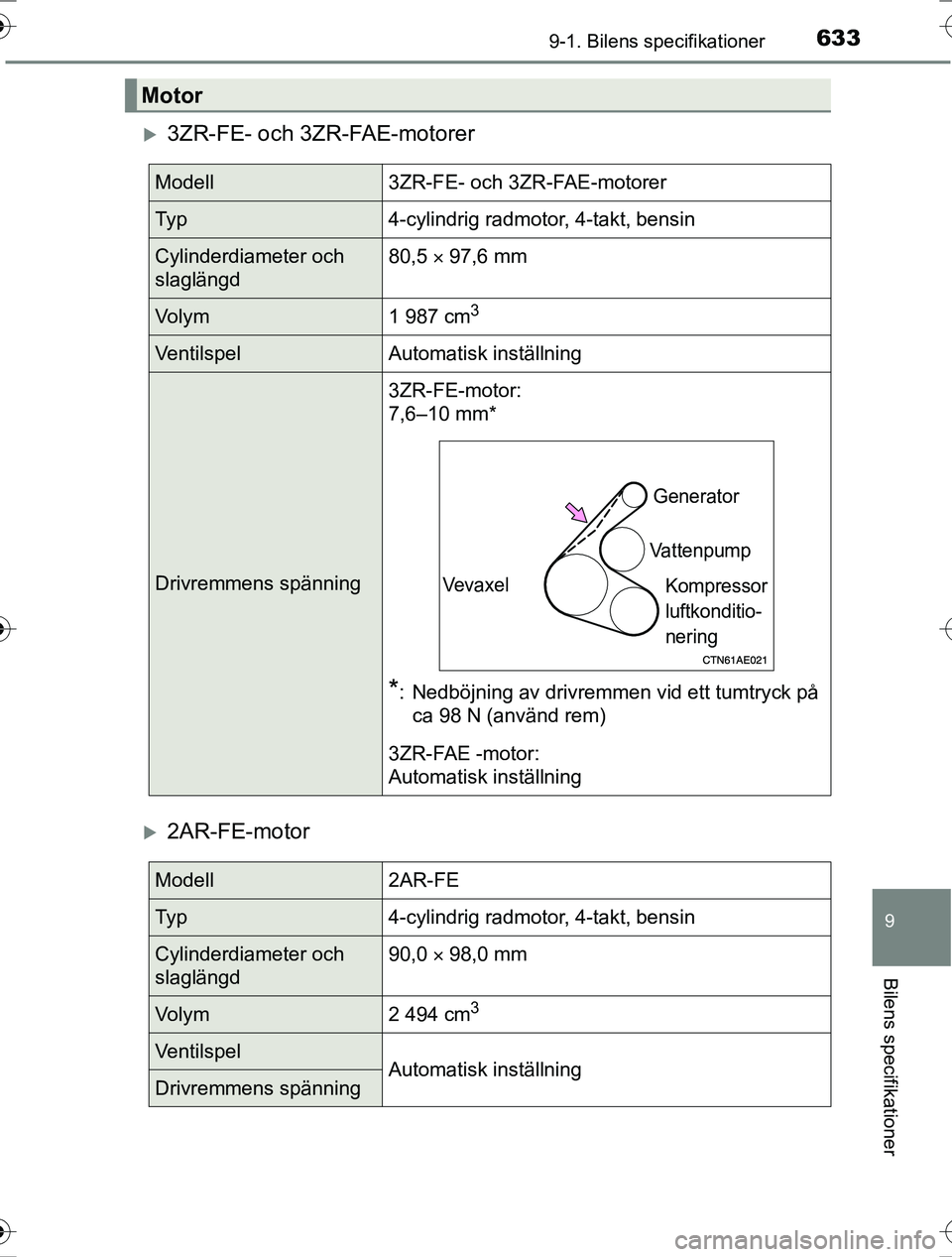

3ZR-FE- och 3ZR-FAE-motorer
2AR-FE-motor
Motor
Modell3ZR-FE- och 3ZR-FAE-motorer
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5  97,6 mm
Vo l y m1 987 cm3
VentilspelAutomatisk inställning
Drivremmens spänning
3ZR-FE-motor:
7,6–10 mm*
*: Nedböjning av drivremmen vid ett tumtryck på
ca 98 N (använd rem)
3ZR-FAE -motor:
Automatisk inställning
Generator
Vattenpump Kompressor
luftkonditio-
nering
Ve v a x e l
Modell2AR-FE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd90,0 
98,0 mm
Vo l y m2 494 cm3
VentilspelAutomatisk inställningDrivremmens spänning
OM42753SE.book Page 633 Friday, August 12, 2016 10:56 AM

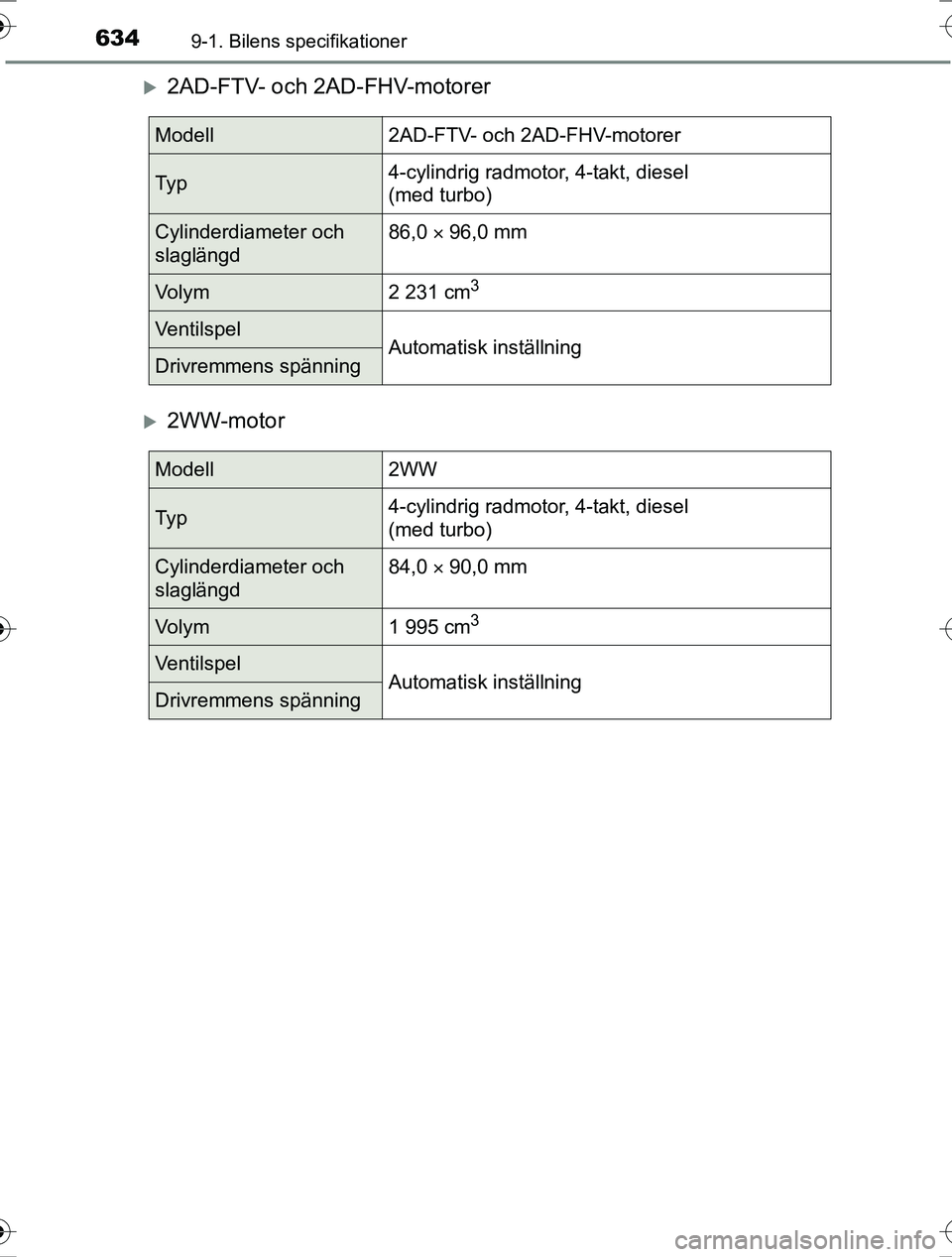

6349-1. Bilens specifikationer
OM42753SE
2AD-FTV- och 2AD-FHV-motorer
2WW-motor
Modell2AD-FTV- och 2AD-FHV-motorer
Ty p4-cylindrig radmotor, 4-takt, diesel
(med turbo)
Cylinderdiameter och
slaglängd86,0  96,0 mm
Vo l y m2 231 cm3
VentilspelAutomatisk inställningDrivremmens spänning
Modell2WW
Ty p4-cylindrig radmotor, 4-takt, diesel
(med turbo)
Cylinderdiameter och
slaglängd84,0  90,0 mm
Vo l y m1 995 cm3
VentilspelAutomatisk inställningDrivremmens spänning
OM42753SE.book Page 634 Friday, August 12, 2016 10:56 AM

6359-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer

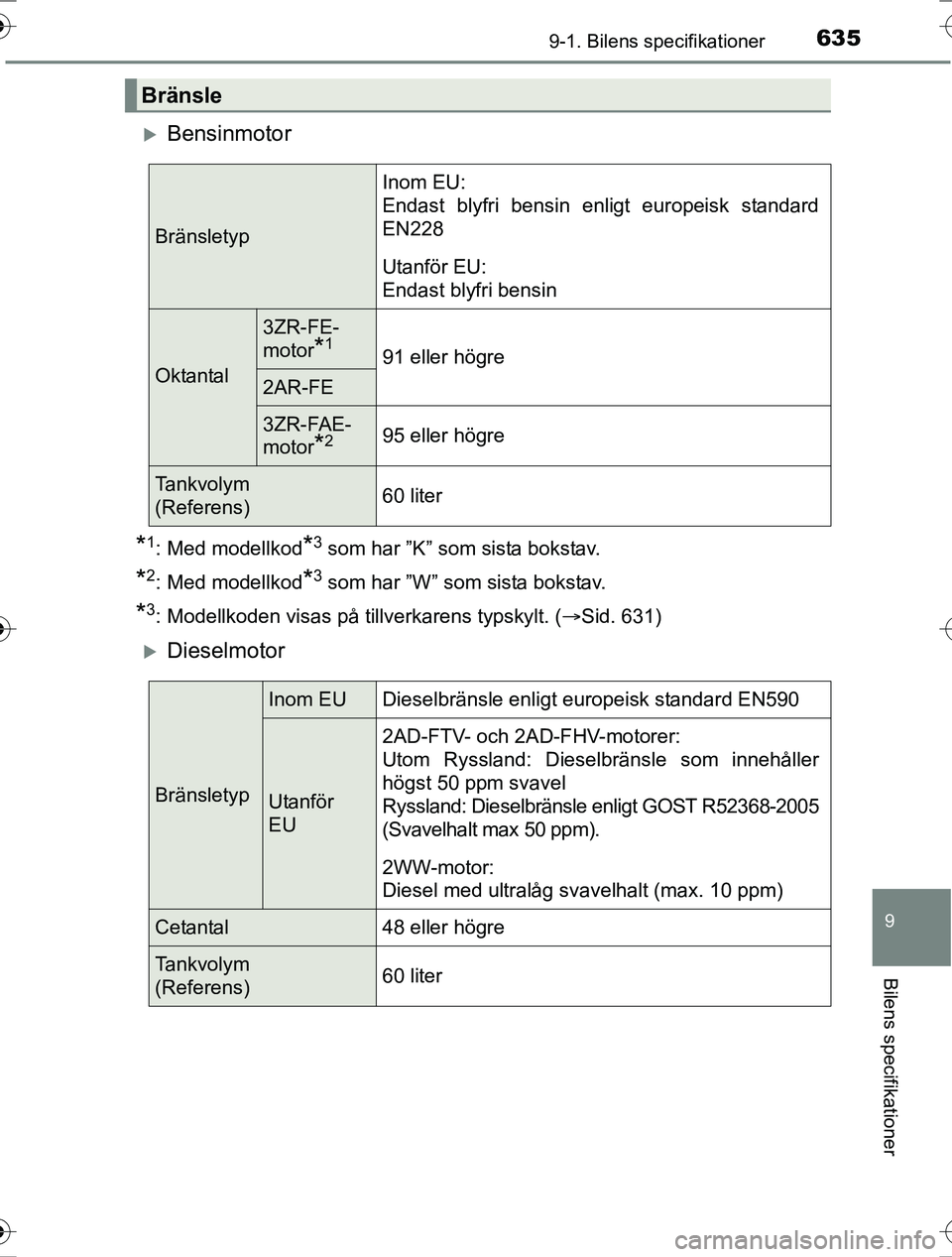

Bensinmotor
*1: Med modellkod*3 som har ”K” som sista bokstav.
*2: Med modellkod*3 som har ”W” som sista bokstav.
*3: Modellkoden visas på tillverkarens typskylt. (Sid. 631)
Dieselmotor
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal
3ZR-FE-
motor
*191 eller högre
2AR-FE
3ZR-FAE-
motor
*295 eller högre
Tankvolym
(Referens)60 liter
Bränsletyp
Inom EUDieselbränsle enligt europeisk standard EN590
Utanför
EU
2AD-FTV- och 2AD-FHV-motorer:
Utom Ryssland: Dieselbränsle som innehåller
högst 50 ppm svavel
Ryssland: Dieselbränsle enligt GOST R52368-2005
(Svavelhalt max 50 ppm).
2WW-motor:
Diesel med ultralåg svavelhalt (max. 10 ppm)
Cetantal48 eller högre
Tankvolym
(Referens)60 liter
OM42753SE.book Page 635 Friday, August 12, 2016 10:56 AM

6369-1. Bilens specifikationer
OM42753SE

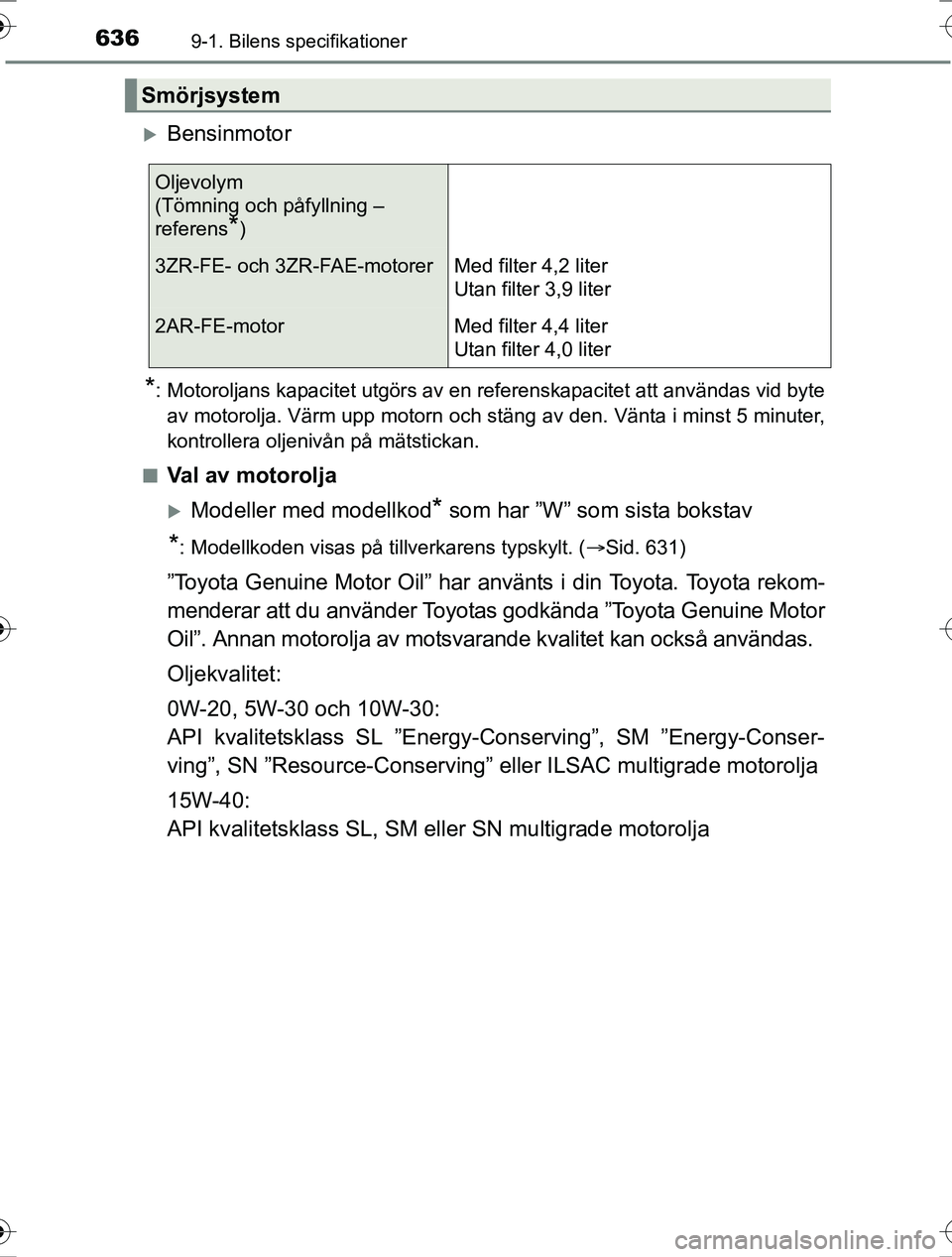

Bensinmotor
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
Modeller med modellkod* som har ”W” som sista bokstav
*: Modellkoden visas på tillverkarens typskylt. ( Sid. 631)
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Smörjsystem
Oljevolym
(Tömning och påfyllning –
referens
*)
3ZR-FE- och 3ZR-FAE-motorerMed filter 4,2 liter
Utan filter 3,9 liter
2AR-FE-motorMed filter 4,4 liter
Utan filter 4,0 liter
OM42753SE.book Page 636 Friday, August 12, 2016 10:56 AM

6379-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer

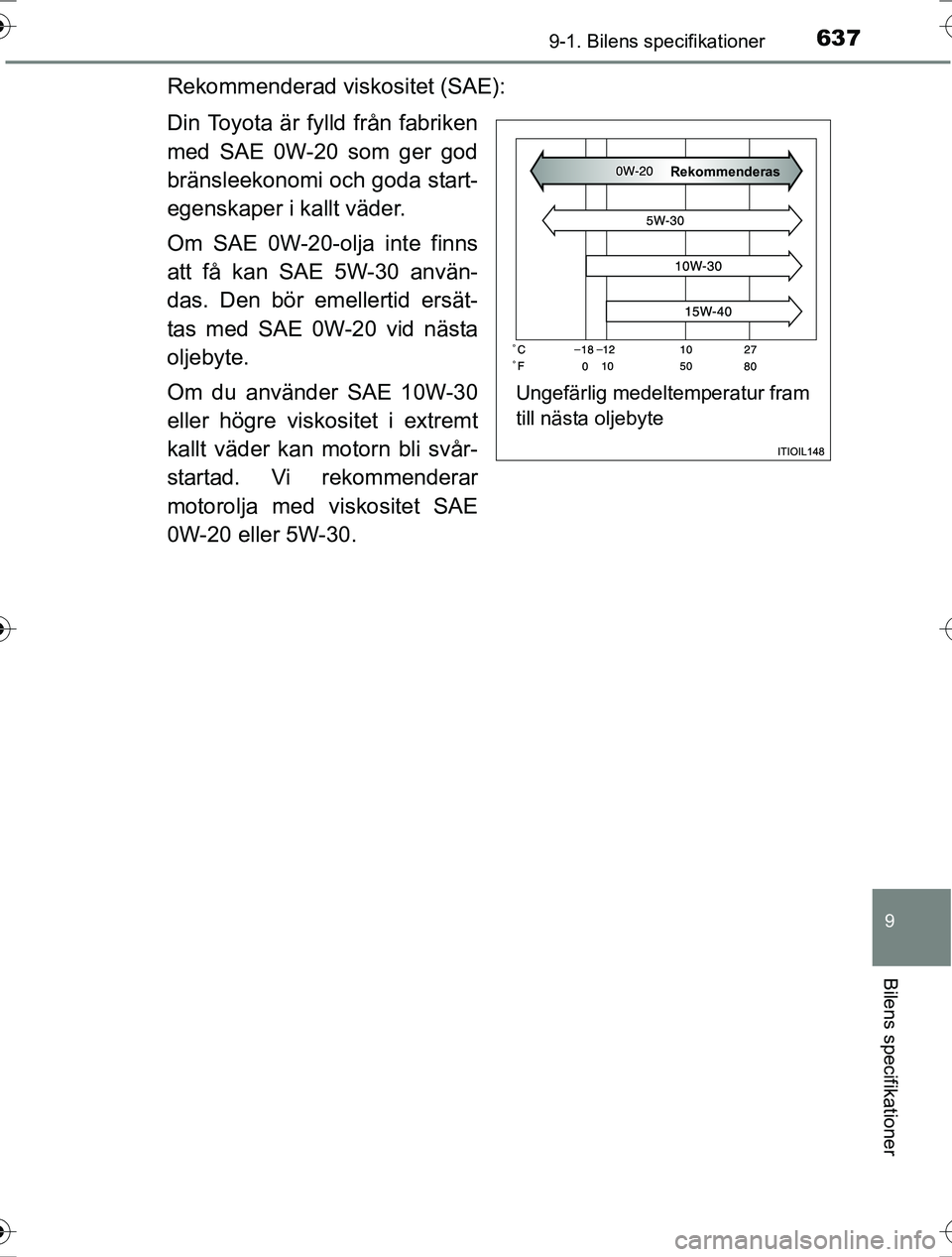

Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Ungefärlig medeltemperatur fram
till nästa oljebyte
Rekommenderas
OM42753SE.book Page 637 Friday, August 12, 2016 10:56 AM

6389-1. Bilens specifikationer
OM42753SE

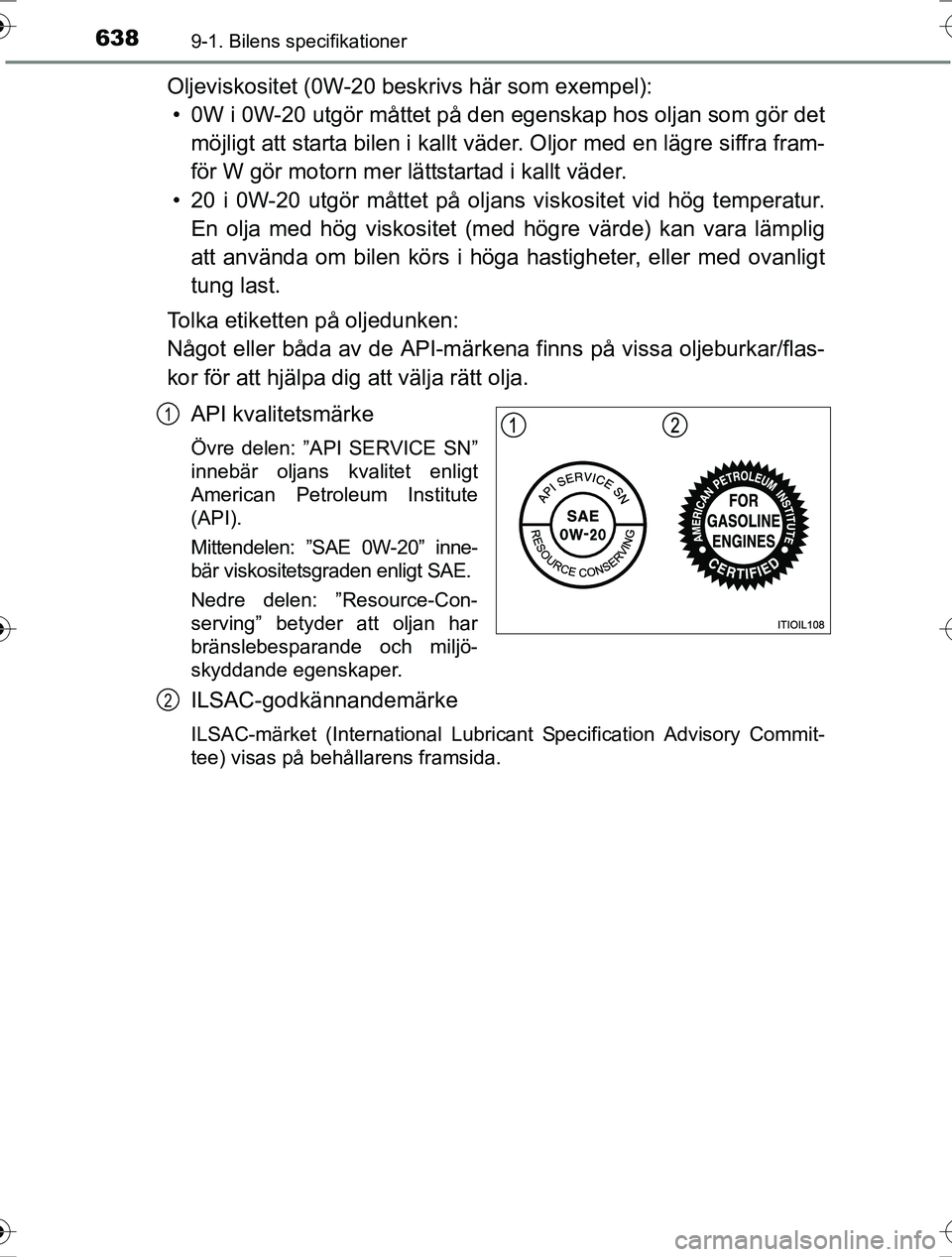

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något eller båda av de API-märkena finns på vissa oljeburkar/flas-
kor för att hjälpa dig att välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
OM42753SE.book Page 638 Friday, August 12, 2016 10:56 AM

6399-1. Bilens specifikationer
OM42753SE
9
Bilens specifikationer

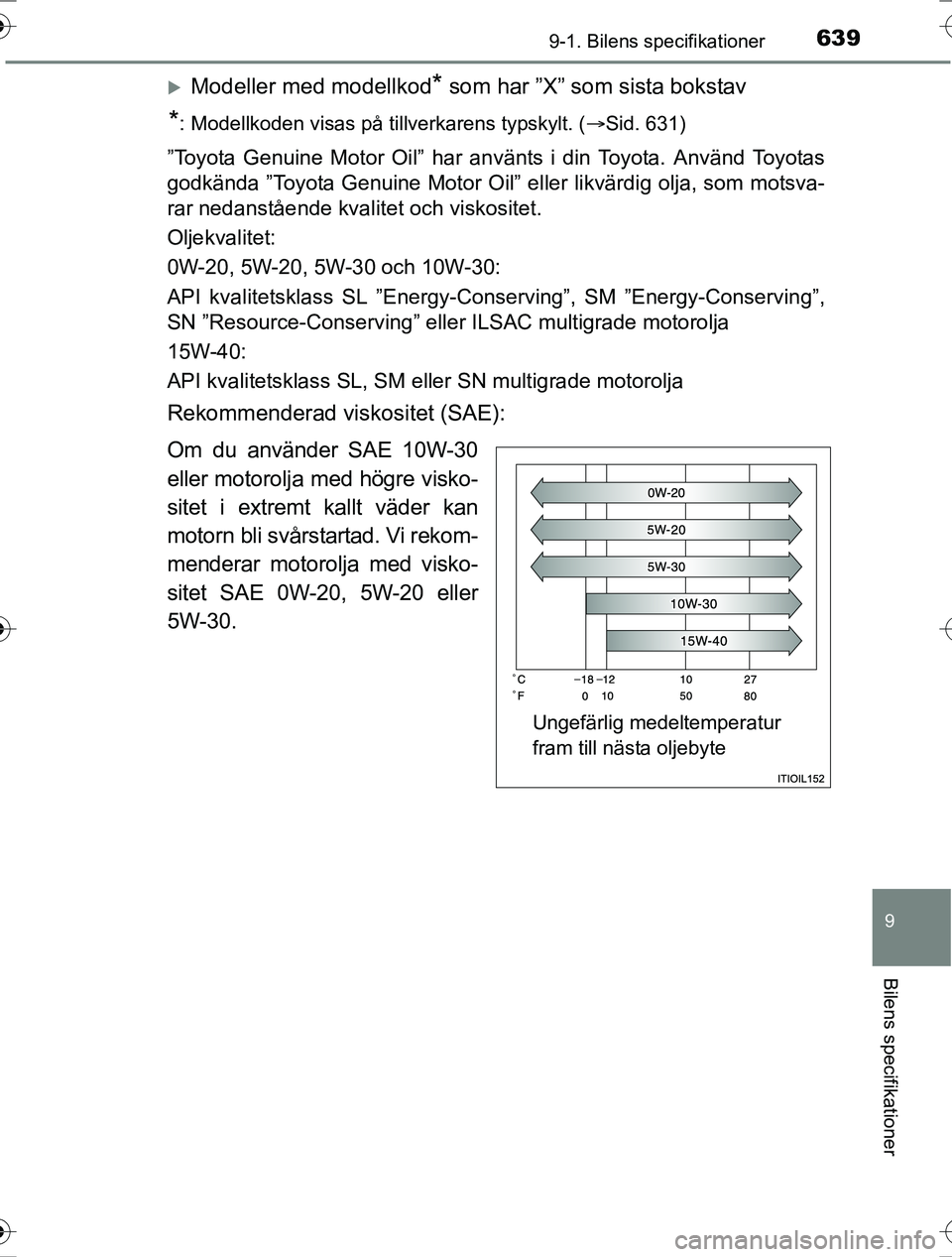

Modeller med modellkod* som har ”X” som sista bokstav
*: Modellkoden visas på tillverkarens typskylt. (Sid. 631)
”Toyota Genuine Motor Oil” har använts i din Toyota. Använd Toyotas
godkända ”Toyota Genuine Motor Oil” eller likvärdig olja, som motsva-
rar nedanstående kvalitet och viskositet.
Oljekvalitet:
0W-20, 5W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conserving”,
SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multig rade motorolja
Rekommenderad viskositet (SAE):
Om du använder SAE 10W-30
eller motorolja med högre visko-
sitet i extremt kallt väder kan
motorn bli svårstartad. Vi rekom-
menderar motorolja med visko-
sitet SAE 0W-20, 5W-20 eller
5W-30.
Ungefärlig medeltemperatur
fram till nästa oljebyte
OM42753SE.book Page 639 Friday, August 12, 2016 10:56 AM

6409-1. Bilens specifikationer
OM42753SE
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något eller båda av de API-märkena finns på vissa oljeburkar/flas-
kor för att hjälpa dig att välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
