TOYOTA RAV4 2017 Instructieboekje (in Dutch)

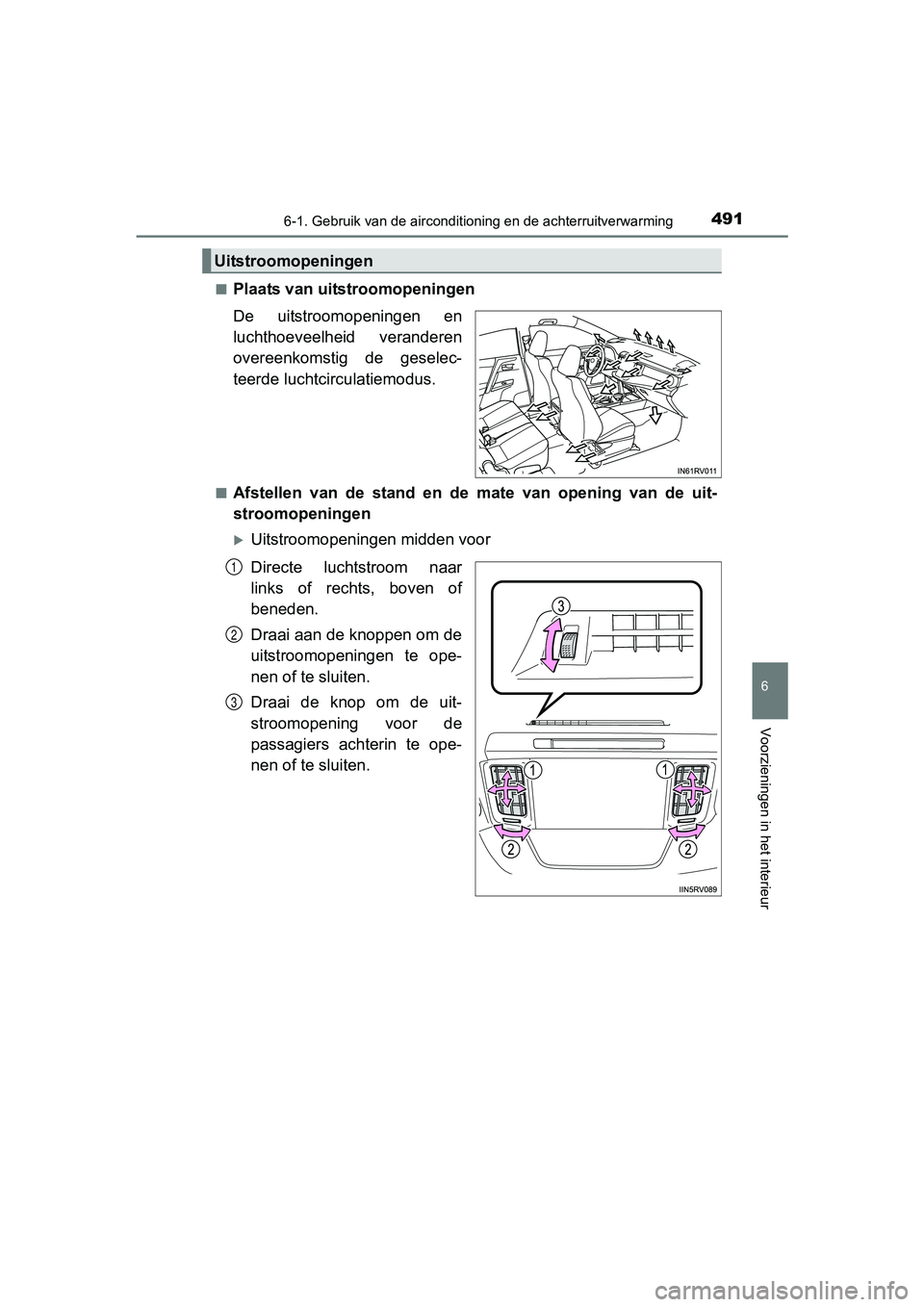

4916-1. Gebruik van de airconditioning en de achterruitverwarming
6
Voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)■
Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselec-
teerde luchtcirculatiemodus.
■Afstellen van de stand en de
mate van opening van de uit-
stroomopeningen
Uitstroomopeningen midden voor
Directe luchtstroom naar
links of rechts, boven of
beneden.
Draai aan de knoppen om de
uitstroomopeningen te ope-
nen of te sluiten.
Draai de knop om de uit-
stroomopening voor de
passagiers achterin te ope-
nen of te sluiten.
Uitstroomopeningen
1
2
3
RAV4_OM_OM42753E_(EE).book Pa ge 491 Tuesday, August 23, 2016 3:44 PM

4926-1. Gebruik van de airconditioning en de achterruitverwarming
RAV4_OM_OM42753E_(EE)

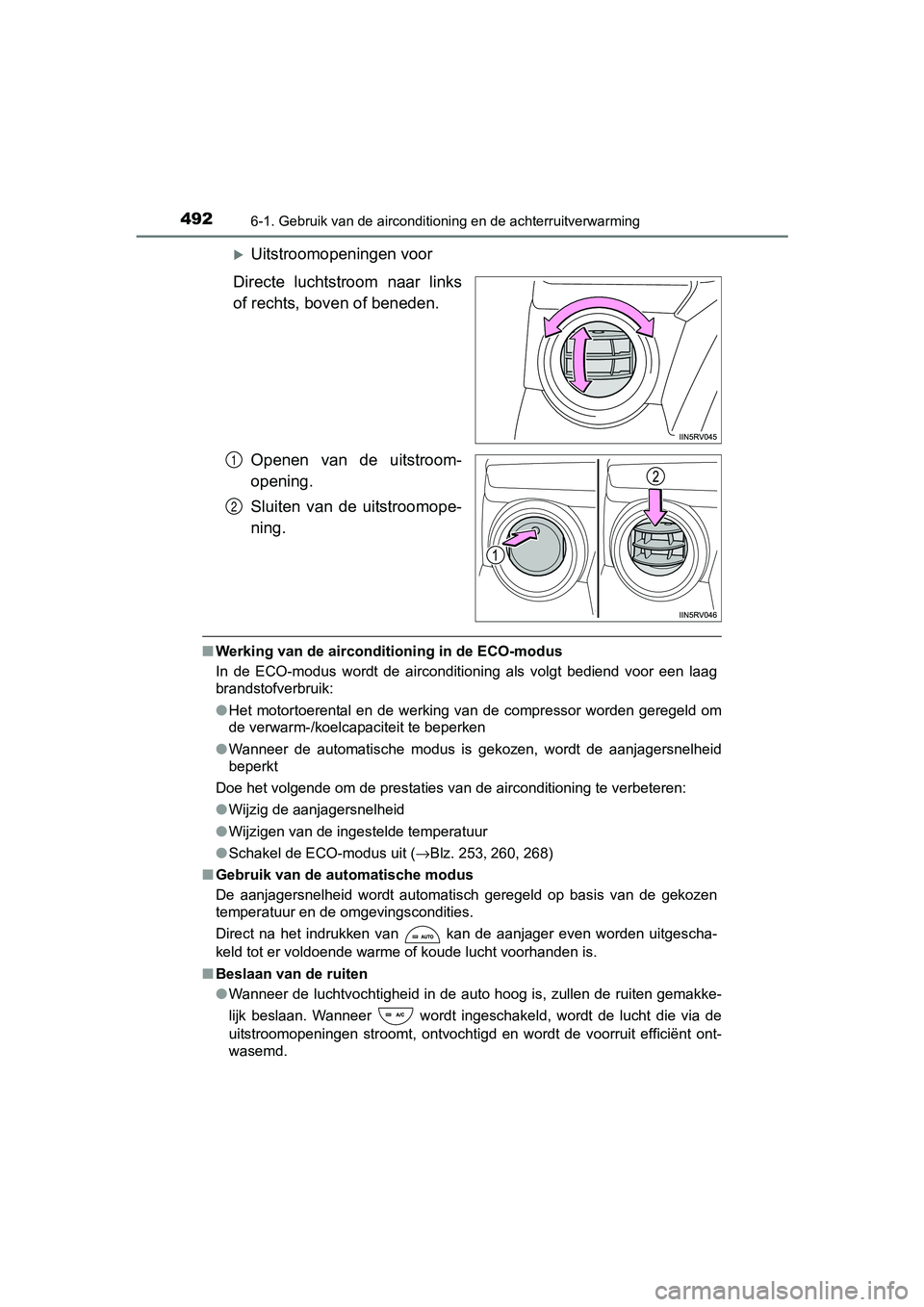

Uitstroomopeningen voor
Directe luchtstroom naar links
of rechts, boven of beneden.
Openen van de uitstroom-
opening.
Sluiten van de uitstroomope-
ning.
■Werking van de airconditioning in de ECO-modus
In de ECO-modus wordt de airconditioning als volgt bediend voor een laag
brandstofverbruik:
●Het motortoerental en de werking van de compressor worden geregeld om
de verwarm-/koelcapaciteit te beperken
● Wanneer de automatische modus is gekozen, wordt de aanjagersnel heid
beperkt
Doe het volgende om de prestaties van de airconditioning te ver beteren:
● Wijzig de aanjagersnelheid
● Wijzigen van de ingestelde temperatuur
● Schakel de ECO-modus uit (→ Blz. 253, 260, 268)
■ Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch geregeld op basis van de gekozen
temperatuur en de omgevingscondities.
Direct na het indrukken van kan de aanjager even worden uitgescha-
keld tot er voldoende warme of koude lucht voorhanden is.
■ Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto hoog is, zullen de ruite n gemakke-
lijk beslaan. Wanneer wordt ingeschakeld, wordt de lucht die v ia de
uitstroomopeningen stroomt, ontvochtigd en wordt de voorruit ef ficiënt ont-
wasemd.
1
2
RAV4_OM_OM42753E_(EE).book Pa ge 492 Tuesday, August 23, 2016 3:44 PM

4936-1. Gebruik van de airconditioning en de achterruitverwarming
6
Voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)●

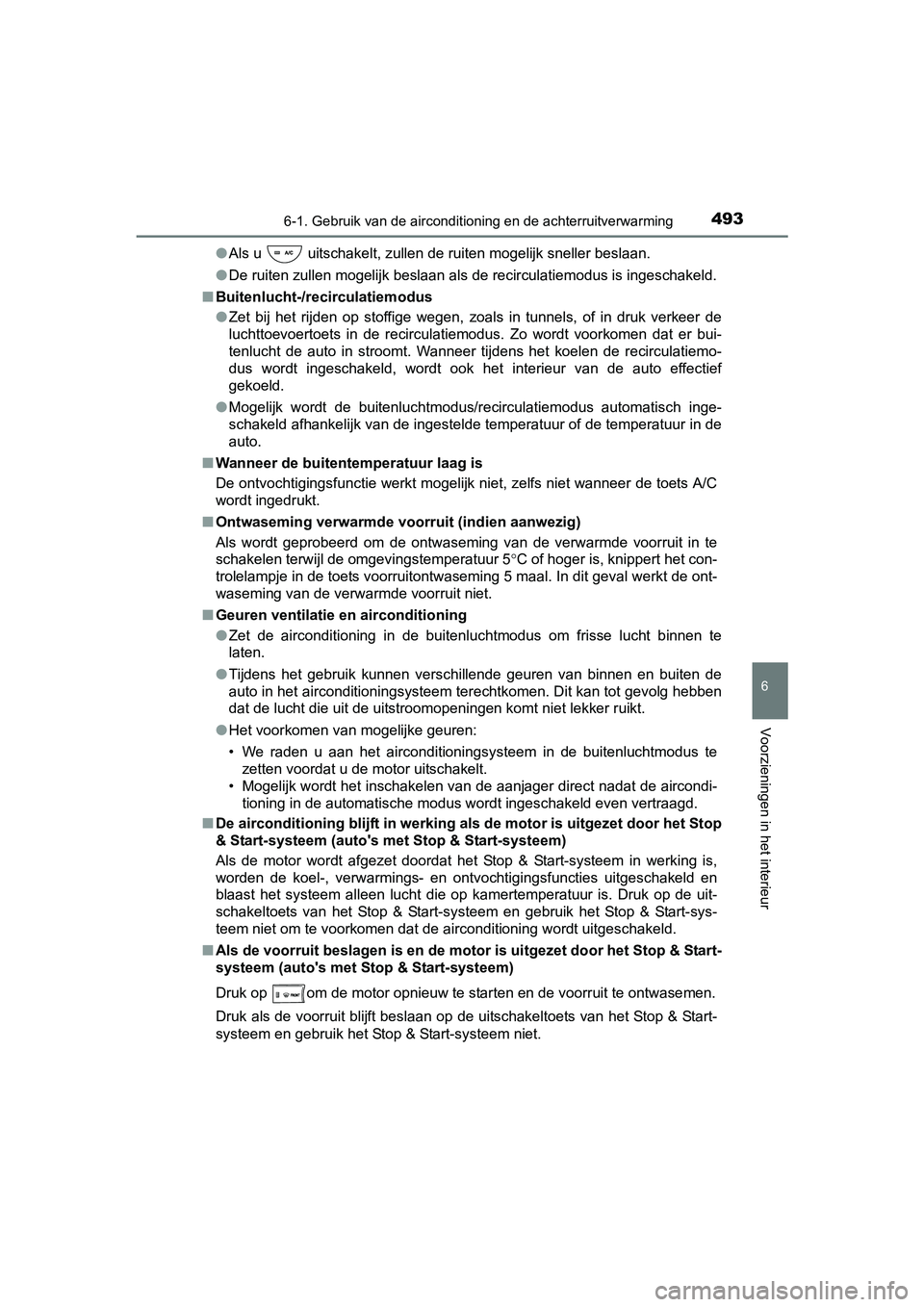

Als u uitschakelt, zullen de ruiten mogelijk sneller beslaan.
● De ruiten zullen mogelijk beslaan als de recirculatiemodus is ingeschakeld.
■ Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, zoals in tunnels, of in druk verkeer de
luchttoevoertoets in de recirculatiemodus. Zo wordt voorkomen d at er bui-
tenlucht de auto in stroomt. Wanneer tijdens het koelen de recirculatiemo-
dus wordt ingeschakeld, wordt ook het interieur van de auto eff ectief
gekoeld.
● Mogelijk wordt de buitenluchtmodus/recirculatiemodus automatisc h inge-
schakeld afhankelijk van de ingestelde temperatuur of de temper atuur in de
auto.
■ Wanneer de buitentemperatuur laag is
De ontvochtigingsfunctie werkt mogelijk niet, zelfs niet wanneer de toets A/C
wordt ingedrukt.
■ Ontwaseming verwarmde voorruit (indien aanwezig)
Als wordt geprobeerd om de ontwaseming van de verwarmde voorrui t in te
schakelen terwijl de omgevingstemperatuur 5 °C of hoger is, knippert het con-
trolelampje in de toets voorruitontwaseming 5 maal. In dit geva l werkt de ont-
waseming van de verwarmde voorruit niet.
■ Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmodus om frisse lucht b innen te
laten.
● Tijdens het gebruik kunnen verschillende geuren van binnen en buiten de
auto in het airconditioningsysteem terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomopeningen komt niet lekker ruikt.
● Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsysteem in de buitenluchtmod us te
zetten voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de aircondi-
tioning in de automatische modus wordt ingeschakeld even vertraagd.
■ De airconditioning blijft in werking als de motor is uitgezet d oor het Stop
& Start-systeem (auto's met Stop & Start-systeem)
Als de motor wordt afgezet doordat het Stop & Start-systeem in werking is,
worden de koel-, verwarmings- en ontvochtigingsfuncties uitgesc hakeld en
blaast het systeem alleen lucht die op kamertemperatuur is. Druk op de uit-
schakeltoets van het Stop & Start-systeem en gebruik het Stop & Start-sys-
teem niet om te voorkomen dat de airconditioning wordt uitgesch akeld.
■ Als de voorruit beslagen is en de motor is uitgezet door het St op & Start-
systeem (auto's met Stop & Start-systeem)
Druk op om de motor opnieuw te starten en de voorruit te ontwasemen.
Druk als de voorruit blijft beslaan op de uitschakeltoets van het Stop & Start-
systeem en gebruik het Stop & Start-systeem niet.
RAV4_OM_OM42753E_(EE).book Pa ge 493 Tuesday, August 23, 2016 3:44 PM

4946-1. Gebruik van de airconditioning en de achterruitverwarming
RAV4_OM_OM42753E_(EE)■

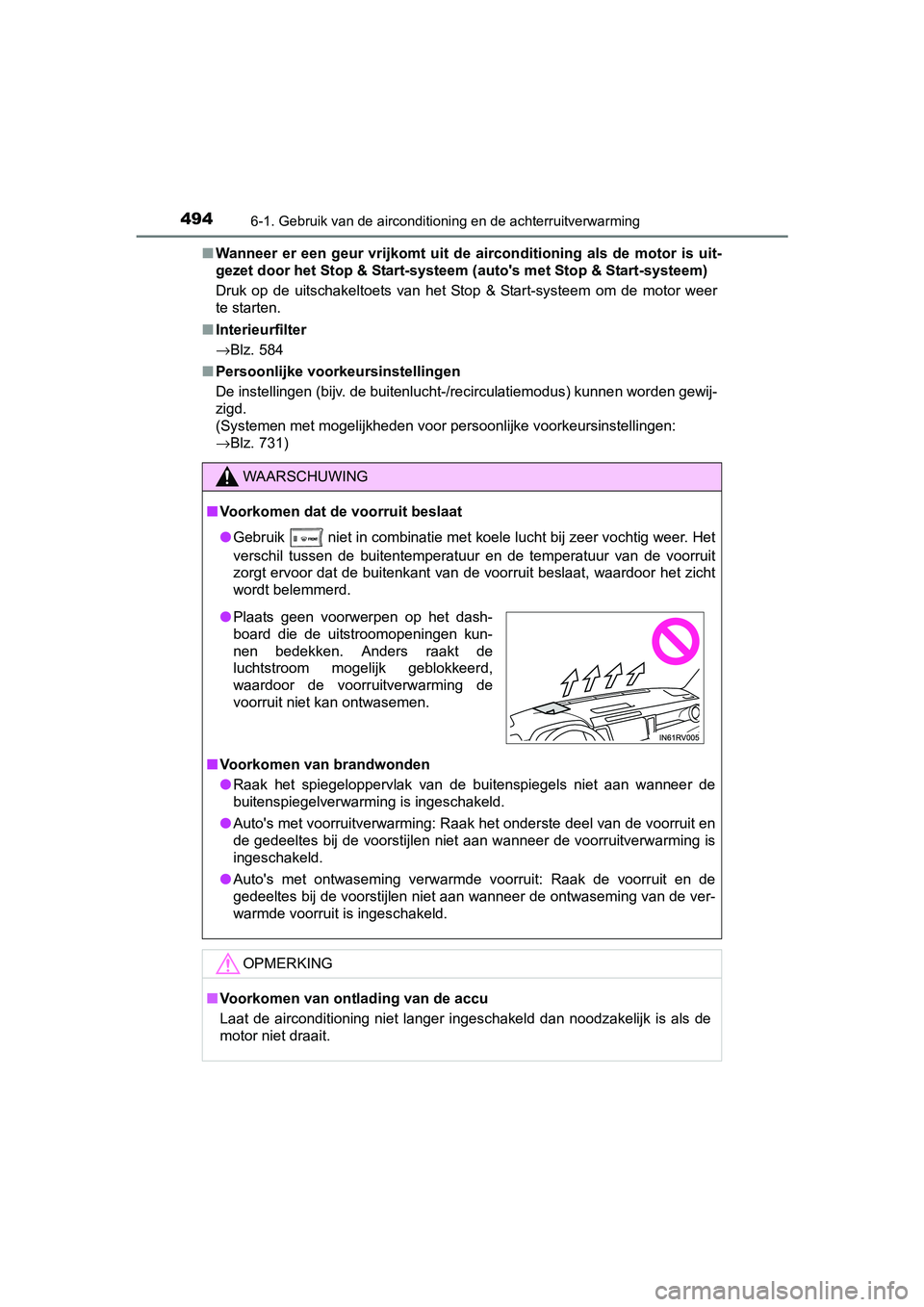

Wanneer er een geur vrijkomt uit d e airconditioning als de motor is uit-
gezet door het Stop & Start-syst eem (auto's met Stop & Start-systeem)
Druk op de uitschakeltoets van het Stop & Start-systeem om de m otor weer
te starten.
■ Interieurfilter
→Blz. 584
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de buitenlucht-/recirculatiemodus) kunne n worden gewij-
zigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 731)
WAARSCHUWING
■ Voorkomen dat de voorruit beslaat
● Gebruik
niet in combinatie met koele lucht bij zeer vochtig weer. Het
verschil tussen de buitentemperatuur en de temperatuur van de v oorruit
zorgt ervoor dat de buitenkant van de voorruit beslaat, waardoo r het zicht
wordt belemmerd.
■ Voorkomen van brandwonden
● Raak het spiegeloppervlak van de buitenspiegels niet aan wannee r de
buitenspiegelverwarming is ingeschakeld.
● Auto's met voorruitverwarming: Raak het onderste deel van de vo orruit en
de gedeeltes bij de voorstijlen niet aan wanneer de voorruitver warming is
ingeschakeld.
● Auto's met ontwaseming verwarmde voorruit: Raak de voorruit en de
gedeeltes bij de voorstijlen niet aan wanneer de ontwaseming va n de ver-
warmde voorruit is ingeschakeld.
OPMERKING
■ Voorkomen van ont lading van de accu
Laat de airconditioning niet langer ingeschakeld dan noodzakeli jk is als de
motor niet draait.
● Plaats geen voorwerpen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
RAV4_OM_OM42753E_(EE).book Pa ge 494 Tuesday, August 23, 2016 3:44 PM

495
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)

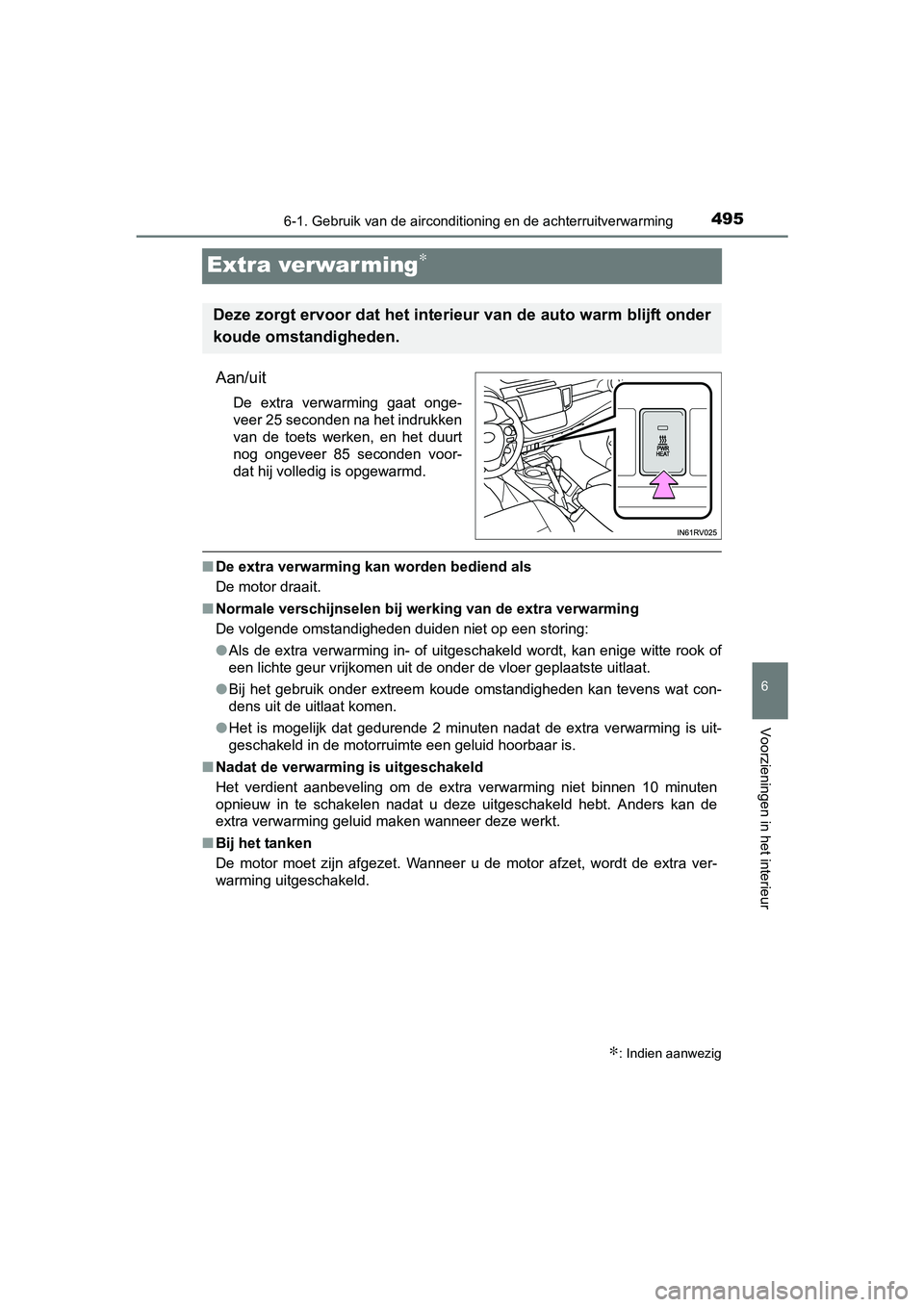

Extra verwar ming∗
Aan/uit
De extra verwarming gaat onge-
veer 25 seconden na het indrukken
van de toets werken, en het duurt
nog ongeveer 85 seconden voor-
dat hij volledig is opgewarmd.
■De extra verwarming kan worden bediend als
De motor draait.
■ Normale verschijnselen bij werking van de extra verwarming
De volgende omstandigheden duiden niet op een storing:
●Als de extra verwarming in- of uitgeschakeld wordt, kan enige w itte rook of
een lichte geur vrijkomen uit de onder de vloer geplaatste uitl aat.
● Bij het gebruik onder extreem koude omstandigheden kan tevens w at con-
dens uit de uitlaat komen.
● Het is mogelijk dat gedurende 2 minuten nadat de extra verwarmi ng is uit-
geschakeld in de motorruimte een geluid hoorbaar is.
■ Nadat de verwarming is uitgeschakeld
Het verdient aanbeveling om de extra verwarming niet binnen 10 minuten
opnieuw in te schakelen nadat u deze uitgeschakeld hebt. Anders kan de
extra verwarming geluid maken wanneer deze werkt.
■ Bij het tanken
De motor moet zijn afgezet. Wanneer u de motor afzet, wordt de extra ver-
warming uitgeschakeld.
∗: Indien aanwezig
Deze zorgt ervoor dat het interieur van de auto warm blijft onder
koude omstandigheden.
RAV4_OM_OM42753E_(EE).book Pa ge 495 Tuesday, August 23, 2016 3:44 PM

4966-1. Gebruik van de airconditioning en de achterruitverwarming
RAV4_OM_OM42753E_(EE)

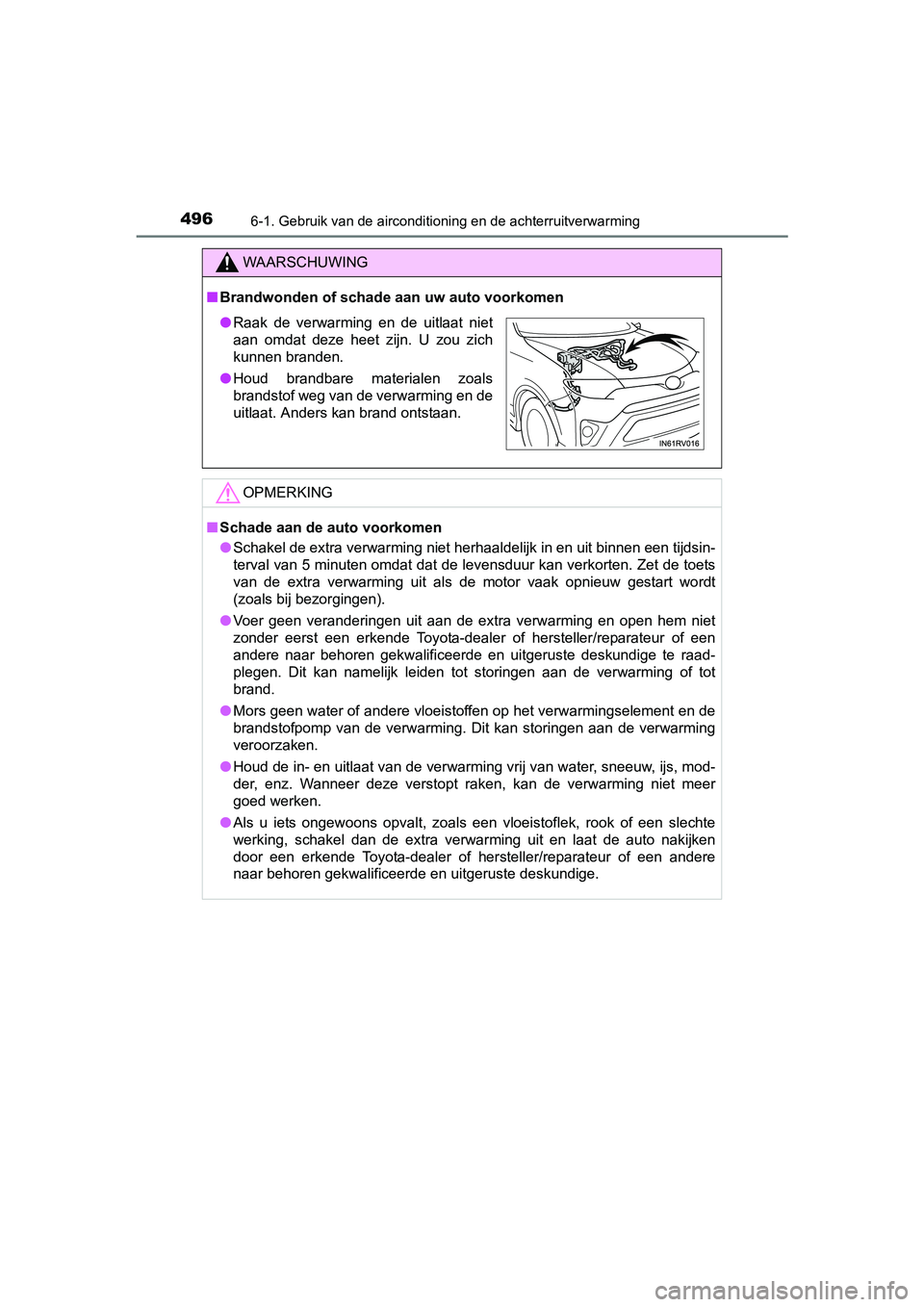

WAARSCHUWING
■Brandwonden of schade aan uw auto voorkomen
OPMERKING
■Schade aan de auto voorkomen
● Schakel de extra verwarming niet herhaaldelijk in en uit binnen een tijdsin-
terval van 5 minuten omdat dat de levensduur kan verkorten. Zet de toets
van de extra verwarming uit als de motor vaak opnieuw gestart w ordt
(zoals bij bezorgingen).
● Voer geen veranderingen uit aan de extra verwarming en open hem niet
zonder eerst een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige te raad-
plegen. Dit kan namelijk leiden tot storingen aan de verwarming of tot
brand.
● Mors geen water of andere vloeistoffen op het verwarmingselemen t en de
brandstofpomp van de verwarming. Dit kan storingen aan de verwa rming
veroorzaken.
● Houd de in- en uitlaat van de verwarming vrij van water, sneeuw , ijs, mod-
der, enz. Wanneer deze verstopt raken, kan de verwarming niet meer
goed werken.
● Als u iets ongewoons opvalt, zoals een vloeistoflek, rook of ee n slechte
werking, schakel dan de extra verwarming uit en laat de auto na kijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Raak de verwarming en de uitlaat niet
aan omdat deze heet zijn. U zou zich
kunnen branden.
● Houd brandbare materialen zoals
brandstof weg van de verwarming en de
uitlaat. Anders kan brand ontstaan.
RAV4_OM_OM42753E_(EE).book Pa ge 496 Tuesday, August 23, 2016 3:44 PM

497
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)

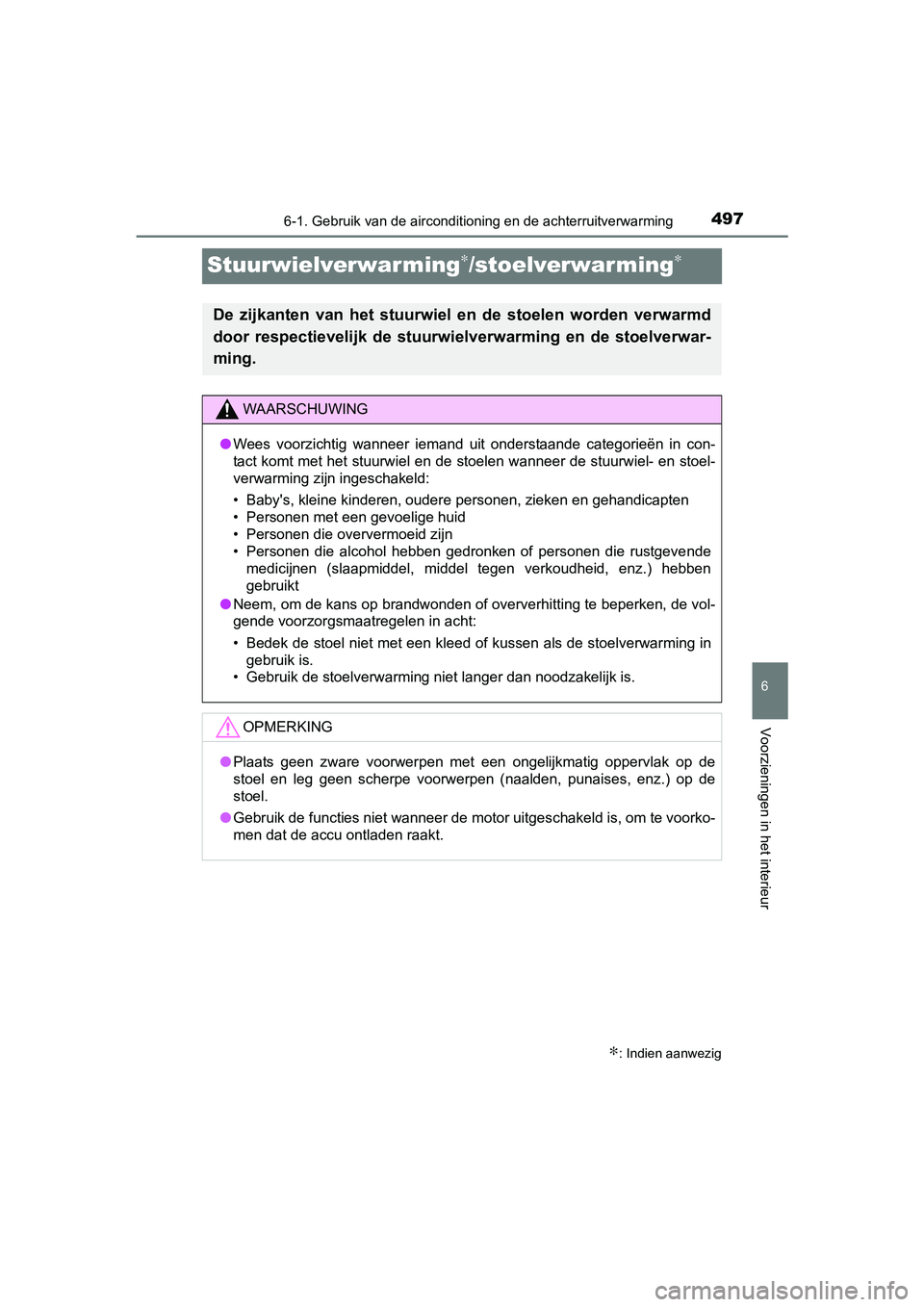

Stuurwielverwarming∗/stoelverwarming∗
∗: Indien aanwezig
De zijkanten van het stuurwiel en de stoelen worden verwarmd
door respectievelijk de stuurwielverwarming en de stoelverwar-
ming.
WAARSCHUWING
●Wees voorzichtig wanneer iemand uit onderstaande categorieën in con-
tact komt met het stuurwiel en de stoelen wanneer de stuurwiel- en stoel-
verwarming zijn ingeschakeld:
• Baby's, kleine kinderen, oudere personen, zieken en gehandicapten
• Personen met een gevoelige huid
• Personen die oververmoeid zijn
• Personen die alcohol hebben gedronken of personen die rustgeve nde
medicijnen (slaapmiddel, middel tegen verkoudheid, enz.) hebben
gebruikt
● Neem, om de kans op brandwonden of oververhitting te beperken, de vol-
gende voorzorgsmaatregelen in acht:
• Bedek de stoel niet met een kleed of kussen als de stoelverwar ming in
gebruik is.
• Gebruik de stoelverwarming niet langer dan noodzakelijk is.
OPMERKING
● Plaats geen zware voorwerpen met een ongelijkmatig oppervlak op de
stoel en leg geen scherpe voorwerpen (naalden, punaises, enz.) op de
stoel.
● Gebruik de functies niet wanneer de motor uitgeschakeld is, om te voorko-
men dat de accu ontladen raakt.
RAV4_OM_OM42753E_(EE).book Pa ge 497 Tuesday, August 23, 2016 3:44 PM

4986-1. Gebruik van de airconditioning en de achterruitverwarming
RAV4_OM_OM42753E_(EE)

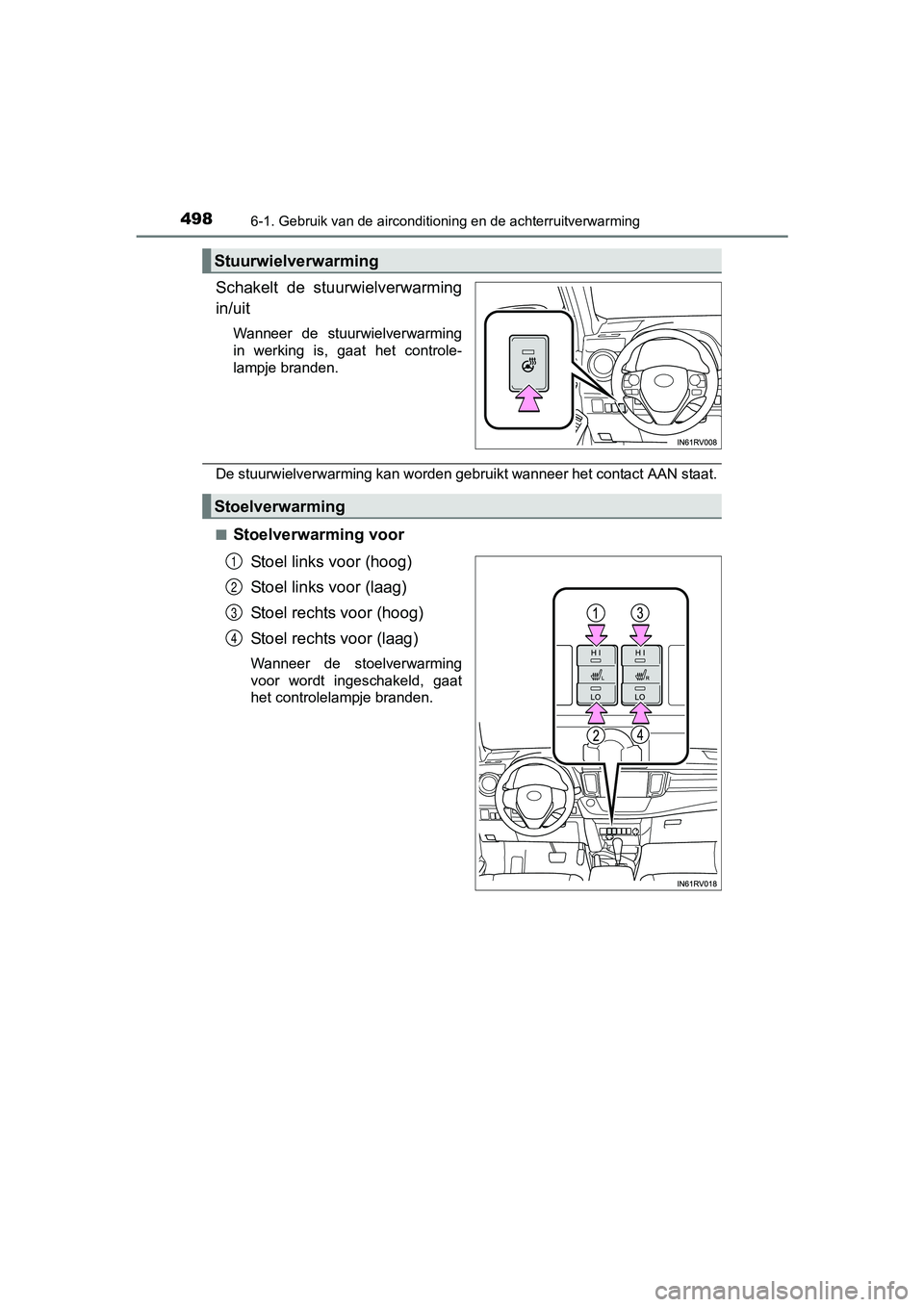

Schakelt de stuurwielverwarming
in/uit
Wanneer de stuurwielverwarming
in werking is, gaat het controle-
lampje branden.
De stuurwielverwarming kan worden gebruikt wanneer het contact AAN staat.
■
Stoelverwarming voor Stoel links voor (hoog)
Stoel links voor (laag)
Stoel rechts voor (hoog)
Stoel rechts voor (laag)
Wanneer de stoelverwarming
voor wordt ingeschakeld, gaat
het controlelampje branden.
Stuurwielverwarming
Stoelverwarming
1
2
3
4
RAV4_OM_OM42753E_(EE).book Pa ge 498 Tuesday, August 23, 2016 3:44 PM

4996-1. Gebruik van de airconditioning en de achterruitverwarming
6
Voorzieningen in het interieur
RAV4_OM_OM42753E_(EE)■
Verwarming achterstoel
en (indien aanwezig)
Schakelt de stoelverwarming
achter in/uit
Wanneer de stoelverwarming
achter wordt ingeschakeld, gaat
het controlelampje branden.
● De stoelverwarming kan worden gebruikt wanneer het contact AAN staat.
● Schakel de stoelverwarming voor, wanneer deze niet wordt gebrui kt, uit
door de schakelaar terug te zetten naar zijn horizontale stand. Het controle-
lampje gaat uit.
● In de volgende situaties werkt de stoelverwarming achter niet e n knippert
het controlelampje in de toets 5 maal:
• Wanneer de ontwaseming van de verwarmde voorruit, koplampen en mistlampen voor allemaal zijn ingeschakeld
• Wanneer de ontwaseming van de verwarmde voorruit, koplampen en
mistlampen voor allemaal worden ingeschakeld terwijl de stoelve rwar-
ming achter in werking is (wanneer de ontwaseming van de verwarmde
voorruit, koplampen of mistlampen voor wordt uitgeschakeld, wor dt de
stoelverwarming achter automatisch opnieuw gestart)
RAV4_OM_OM42753E_(EE).book Pa ge 499 Tuesday, August 23, 2016 3:44 PM

5006-2. Gebruik van de interieurverlichting
RAV4_OM_OM42753E_(EE)

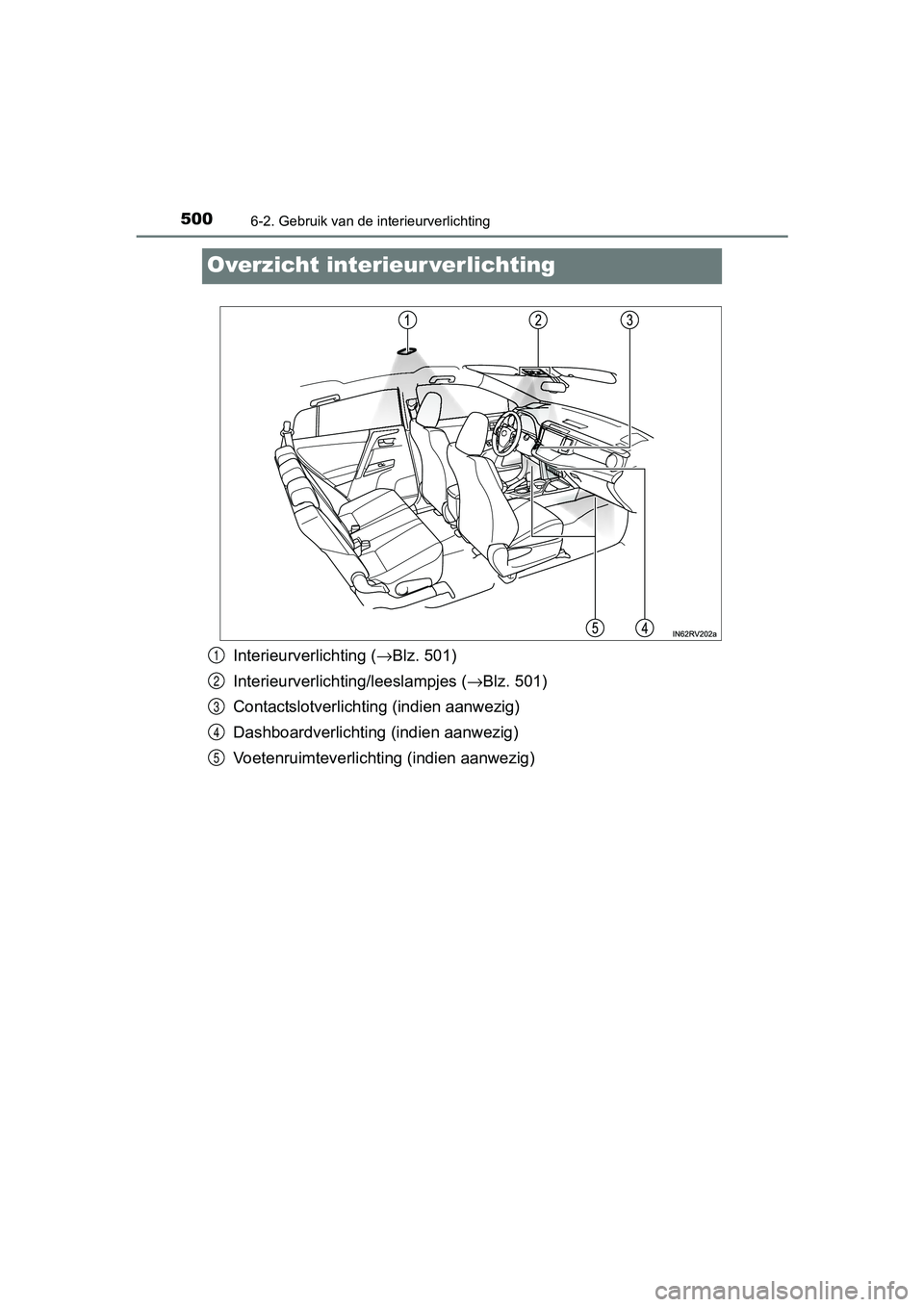

Overzicht interieur verlichting
Interieurverlichting (→Blz. 501)
Interieurverlichtin g/leeslampjes (→Blz. 501)
Contactslotverlichting (indien aanwezig)
Dashboardverlichting (indien aanwezig)
Voetenruimteverlichting (indien aanwezig)1
2
3
4
5
RAV4_OM_OM42753E_(EE).book Pa ge 500 Tuesday, August 23, 2016 3:44 PM
